Как подключать магнитол для ваз 2110

Сложный способ

Несмотря на то, что второй способ сложнее, он более правильный. Поэтому лучше его выбирать для подключения магнитолы. Он заключается в том, чтобы красный провод вывести на кнопку, которая предварительно вешается. Она стандартного типа, имеет два положения: включить и выключить.

Этот вариант подключения обеспечит постоянную работу устройству. Если необходима длительная стоянка, то чтобы выключить магнитолу достаточно поставить кнопку в соответствующее положение. Таким образом, она будет отключена от подачи тока.

Данная кнопка может иметь два переключения: постоянный плюс и после зажигания. Это позволит ее задействовать в непредвиденных ситуациях. При включенном положении кнопки будет работать постоянный плюс от АКБ. В противном случае от зажигания.

Установка магнитолы

Подключить магнитолу можно и с помощью проводки, отвечающей за сигнализацию. Данная схема является стандартной для автомобиля Ваз 2110. Она предполагает подачу плюса и отключение от сигнализации на автоматическом уровне

При этом стоит обратить внимание, какой установлен в машине соленоид. Если двухпроводной, то и магнитола будет работать согласно данному принципу

Она при открытии дверцы автоматически будет подключаться к питанию.

Так как данная схема предполагает использования дополнительного реле, то потребление энергии будет повышенным. Ведь они оба будут постоянно в рабочем состоянии. Это является важным недостатком, который необходимо учитывать. Посмотреть, как проводится подключение магнитолы в автомобиле Ваз 2110 можно на видео, приведенном ниже. Здесь наглядно показан весь процесс.

Как подключить

Чтобы правильно подключить магнитолу на ВАЗ-2110, необходимо вывести желтый провод подачи положительного импульса непосредственно к батарее. Данный кабель обеспечивает сохранение настроек в памяти и применяется для питания усилителя при работе автомагнитолы. Шнур с красной изоляцией необходимо подсоединять через замок зажигания, прямое подключение к аккумулятору приводит к увеличению тока утечки до 100-120 мА, который быстро разряжает батарею.

При подключении красного провода через замок магнитола работает только при включенном зажигании, что устраивает не всех владельцев.

Допускается коммутация кабеля с проводом серого цвета, который идет к модулю бортовой системы контроля (пятый контакт слева в разъеме коммутации узла).

При установке ключа в замок на выходе появляется положительное питание, позволяющее включить головное устройство. При удалении ключа происходит автоматическое выключение магнитолы, ток разряда в режиме покоя не превышает 30 мА.

Выбор разъема

Чтобы подключить магнитолу на ВАЗ-2110, используются разъемы ISO, которые подсоединяются к головному устройству через переходник или методом скрутки проводов. Вторая методика не относится к числу рекомендуемых, поскольку не обеспечивает надежного контакта.

2 способа подключения

Базовым способом подключения является задействование провода питания маршрутного компьютера, который устанавливается не на всех машинах. Методика отличается простотой монтажа, для коммутации не требуется удлинения кабелей питания. Но магнитола работает только при включенной системе зажигания, которая дополнительно разряжает аккумулятор.

Владельцу необходимо найти разъем, спрятанный в глубине панели приборов, а затем найти тестовым прибором контакт, на который подается положительное напряжение. К этому штекеру подключается провод с красной изоляцией, при включении зажигания обеспечивается подача напряжения. При этом желтый провод коммутируется непосредственно к батарее, обеспечивая сохранение настроек.

Альтернативной методикой является коммутация через 5-контактное реле и контроллер сигнализации. К клеммам 85 и 87 подается положительное напряжение от батареи, к контакту 30 подходит кабель положительного питания, проведенный через замок зажигания. К штекеру 86 подсоединяется отрицательный выход дополнительного канала охранного комплекса.

Схема обеспечивает автоматическое выключение аудиоустройства при постановке на охрану, но при этом идет активный разряд аккумуляторной батареи. Для снижения тока рекомендуется установка дополнительных транзисторов в цепь дополнительного канала. Еще одним способом коммутации является установка сопротивления вместо реле, расположенного в цепи между силовым и управляющим кабелями.

Монтаж

Установка автомагнитолы осуществляется в такой последовательности действий:

1. Требуется убрать крышку под часами и маршрутной компьютерной аппаратурой.
2. В прямоугольное окошко вставляется металлический корпус устройства, который фиксируется с помощью язычков треугольной формы.
3. Затем соединяются разъемы антенны и питания с главным устройством посредством переходников либо напрямую.
4. Корпус необходимо установить в монтажный канал до сцепления фиксаторов.
5. В завершение проверяется корректность работы оборудования и устанавливаются декоративные пластины из полимеров.

При эксплуатации технического устройства важно контролировать утечку тока в связи с установкой дополнительного прибора. Разрешенная минимальная потеря тока достигает около 50-80 мА

При превышении показателя требуется выполнить осмотр и ремонт техники.

Источник

Автомагнитола 2 din класса

Все больше автолюбителей, ценящих комфорт и удобство, стали рассматривать вариант оснащения ВАЗ 2112 2 din магнитолами. От классических моделей ее отличают:

• Размеры – 17,8 х 5,0 х 18,0 см.
• Наличие тюнера для воспроизведения CD дисков.
• УСБ вход для считывания информации с флэшки
• Возможность воспроизведения DVD файлов.
• Вход для подключения и просмотра информации с видеокамеры, навигатора и регистратора.
• LCD жидкокристаллический сенсорный экран.

Возможность соединения с сотовым телефоном водителя по блютуз позволяет совершать/принимать звонки по громкой связи. Навигатор помогает безошибочно прокладывать маршрут движения.

Автомагнитола 2 din

Процедура представляет собой:

Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс

1. Установку шахты магнитолы.
2. Подключение электропитания.
3. Соединение разъема с проводами колонок.
4. Подключение видеокамеры.
5. Установку самой магнитолы в шахту и крепление защелкивающейся рамкой.

При проведении подключения следует соблюдать полярность. Проводка розового цвета – плюс, черного – минус (масса). При неправильном соединении возможно перегорание предохранителя. Если магнитола не работает после подключения, следует проверить его исправность и, при необходимости, заменить на новый после перестановки полярности.

Выбираем правильно разъем

В головном устройстве предусмотрено несколько разъемов. И это не удивительно. Оно является многофункциональным и выполняет разные задачи. Каждое отверстие предназначено для разных целей

Прежде, чем начинать установку оборудования, важно, определить, какой разъем необходим для этого

Они бывают двух видов: простые и международного стандарта или ISO. Каждый из этих разъемов может использоваться для подключения магнитолы Ваз 2110. Но вот процесс отличается. Если говорить о простом варианте, то стоит использовать отверстие ISO. Чтобы выполнить замену штатного устройства на новый при помощи его, достаточно поменять штекер.

Колодки ISO автомобиля и магнитолы

Что касается других разъемов, то они индивидуальные. Поэтому работать с ними будет сложнее. В таком случае потребуется дополнительно приобрести переходник ISO или же обрезать проводку. При этом используется специальная схема, которая показана на фото, приведенном ниже.

Схема подключения магнитолы

Как показывает практика, второй вариант специалисты практикуют редко. И это не удивительно. Ведь он требует использования дополнительных элементов. Например, термоусдочных кембрик

Кроме этого, вся процедура должна выполняться крайне осторожно и с соблюдением мер предосторожности

Какой машине отдать предпочтение

Lada 110 – хороший выбор для своего времени (более 10 лет назад). Но, к сожалению, авто не достигло приемлемого уровня с точки зрения качества.

Плюсы:

• хорошая аэродинамика;
• доступная цена.

Минусы:

• очень посредственное качество исполнения и сборки, особенно кузова;
• довольно высокий уровень шума;
• «медленная», «заторможенная» и неуверенная езда;
• неудобный руль.

У ВАЗ-2110 есть свои поклонники и масса обзоров в интернете. Авто далеко от идеала и имеет множество недостатков. С другой стороны, за такую стоимость выбрать что-то лучшее просто невозможно.

Лада Приора – довольно удачная смена стиля, но модель была бы актуальнее на 5-6 лет раньше.

Плюсы:

• более современный внешний вид;
• хорошее качество кузова;
• подушка безопасности;
• лучшая управляемость благодаря жёсткости кузова.

Минусы:

• традиционно низкое качество;
• неудобные сиденья для высоких водителей и пассажиров;
• незначительные недочёты в эргономике.

Lada 2170 (Priora) – это шаг в правильном направлении, правда, очень небольшой и запоздалый. Улучшения видны только тем, кто не пробовал хорошую иномарку, а таких водителей становится всё меньше и меньше. Другими словами, у Приоры есть много преимуществ перед «десяткой», но только владельцы «первой десятки» смогут оценить их в полной мере.

Как подключить автомагнитолу Ваз 2110 правильно

В этой статье мы рассмотрим, как подключить автомагнитолу Ваз 2110. Конечно же, процесс этот не сложный, но следует знать основные правила.

К примеру, как сделать так, чтобы после подключения магнитола не разряжала аккумуляторную батарею или же, как подключить автомагнитолу на Ваз 2110, чтобы ей можно было пользоваться даже при выключенном зажигании. Подключение головного устройства АС на этом автомобиле может проходить несколькими способами.

Разъемы

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы. Следует их уметь различать:

1. Простые разъемы.
2. Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все.

Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Примечание. Специалисты не рекомендуют использовать второй вариант подключения

В крайнем случае, нужно будет дополнительно использовать термоусдочные кембрики и следовать максимальным мерам предосторожности

Как провести плюс

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Примечание. Обязательно нужно учитывать, что диаметр проводки не должен быть меньше разъема автомагнитолы. Некоторые подключают плюсовой провод и от прикуривателя, но это делается в крайних случаях.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

1. Черный провод заземляется.
2. Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
3. Красный провод предназначен для включения магнитолы от замка зажигания.
4. Синий провод предназначен для включения антенны либо другого устройства.
5. Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Подключение простым способом

Автомагнитола в ваз 2110

Чтобы грамотно подключить магнитолу в Ваз 2110, следует сделать следующее:

Подать плюс на красный и желтый проводы.

Примечание. Не забываем, что желтый провод будет отвечать за питание памяти устройства, а красный – за отключение магнитолы.

Чтобы магнитола выключалась после отключения зажигания, нужно красный провод протянуть через замок.

Примечание. Особенности автомобиля Ваз 2110 позволят владельцам не тянуть провод до замка зажигания, а подключиться сразу к пятому контакту колодки.

Но и такое подключение имеет недостатки. В частности, нужно оставлять вместе с пассажиром ключ зажигания, чтобы тот мог слушать музыку, если водителя нет. Кроме того, прослушивание автомагнитолы при включенном зажигании значительно увеличивает электропотребление.

Сложный способ подключения

Как закрепить автомагнитолу Ваз

Данный способ более правильный:

1. Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
2. Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
3. Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации. Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.
4. Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
5. Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Примечание. И у этой схемы есть недостаток. Это повышенное потребление энергии за счет дополнительного реле, который будет включен постоянно вместе с магнитолой.

Альтернативное меню магнитолы (ММС) Лада Гранта

1. Исправлен ранее используемый NK — убраны не нужные строки из реестра, из-за которых не верно работал блютуз и радио в штатной оболочке.
2. Добавлена удобная экранная клавиатура и ее вызов из некоторых программ.
3. Возможность настроить 3G модем. Создать подключение можно прямо из меню, минуя рабочий стол и проводник.
4. Добавлена возможность пользоваться интернетом, используя браузер Opera.
5. Добавлена возможность настроить GPS ресивер.
6. Другие функции зависят от версии альтернативного меню.

1. Исправлен ранее используемый NK — убраны не нужные строки из реестра, из-за которых не верно работал блютуз и радио в штатной оболочке.
2. Добавлена удобная экранная клавиатура и ее вызов из некоторых программ.
3. Добавлена возможность настроить 3G модем и создать подключение прямо из меню, минуя рабочий стол и проводник.
4. Добавлен браузер Opera с автоподключением к интернету.
5. Добавлена возможность настроить GPS ресивер.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

1. Кнопка в разрез красного провода магнитолы;
2. Кнопку переключает между постоянным «плюсом» и после зажигания;
3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

1. Кнопка нажата — питание на магнитолу через постоянный плюс
2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

• Провод подсветки магнитолы к проводу подсветки прикуривателя.
• Плюс после зажигания с колодки часов (оранжевый провод)
• Постоянный плюс с АКБ или прикуривателя.
• Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Заключение

Традиционным способом подключения магнитолы является параллельное соединение красного провода (сигнал на включение магнитолы в режиме ожидания от ЗЗ) и желтого провода (питание памяти магнитолы, постоянные +12 В от АКБ). В этом случае включение/выключение осуществляется только с помощью кнопки на панели магнитолы.

Некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно питаются и в режиме ожидания. Соответственно, такая магнитола будет потреблять повышенный ток, что может привести к быстрой разрядке АКБ при длительной стоянке автомобиля.

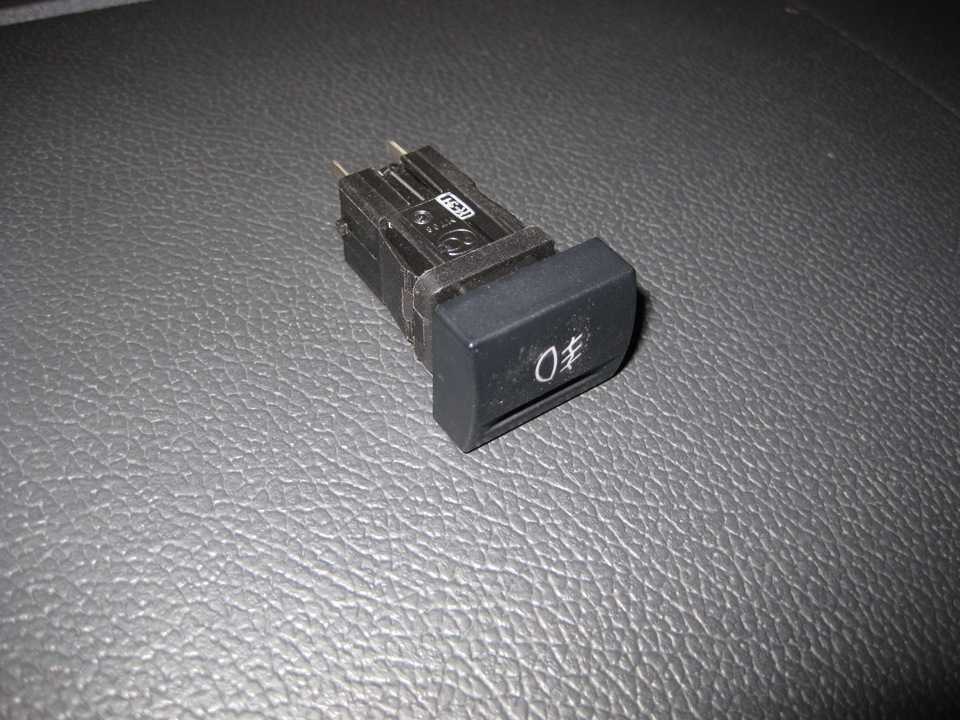

Простой и эффективный способ для снижения потребления в режиме ожидания – поставить дополнительную кнопку в разрыв красного провода, вывести ее на консоль и отключать питание магнитолы при длительной стоянке.

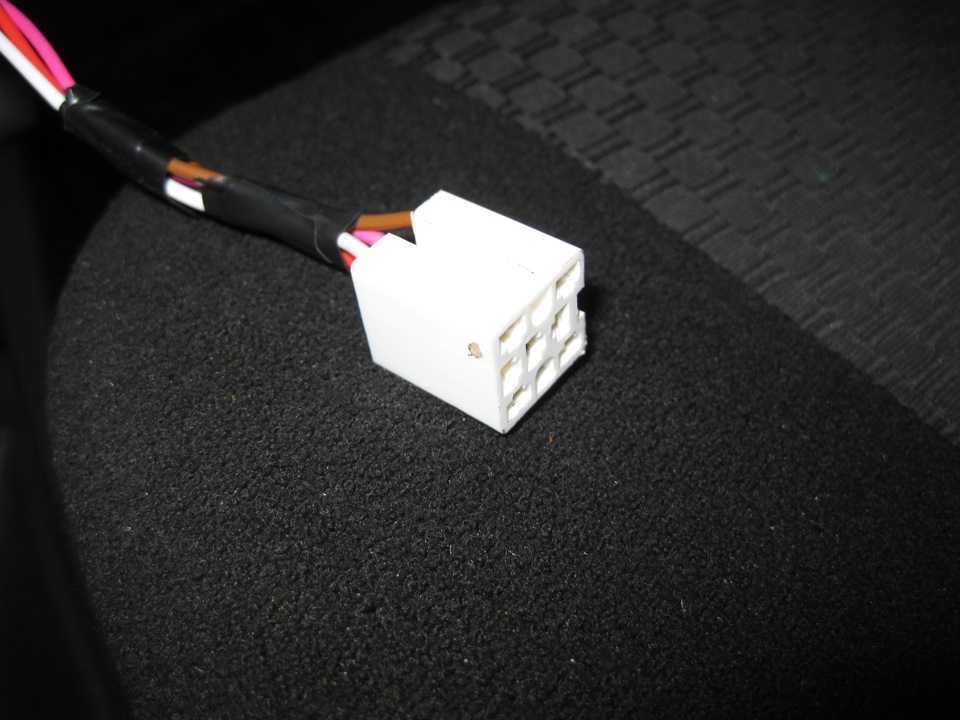

Примечание: Провода в контактной колодке короткие, нужно удлинить их до 20 см. Никаких скруток, только пайка!

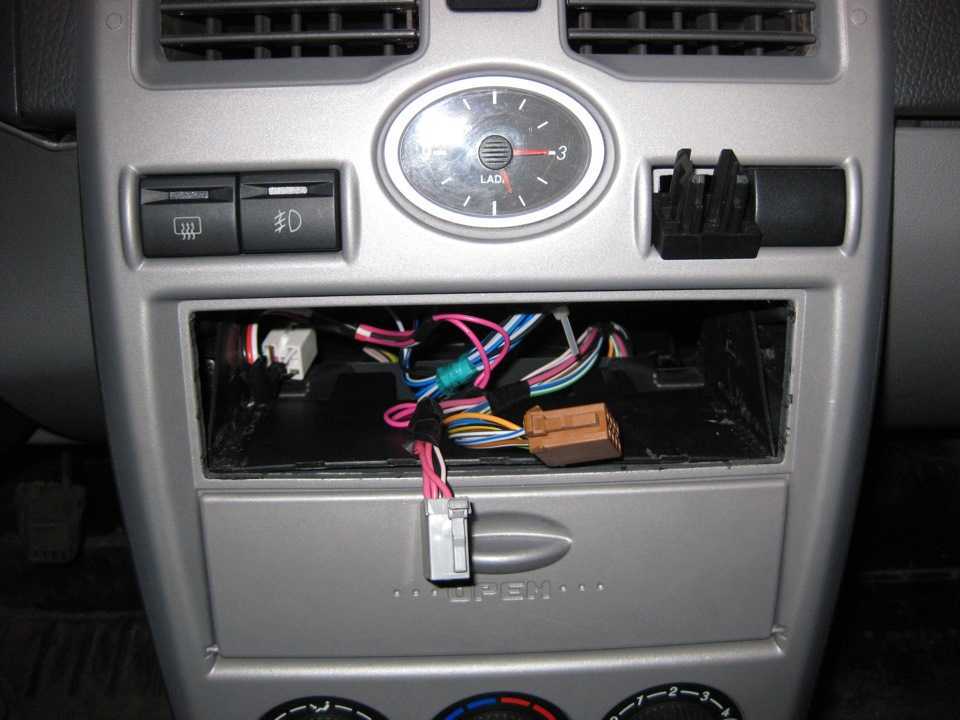

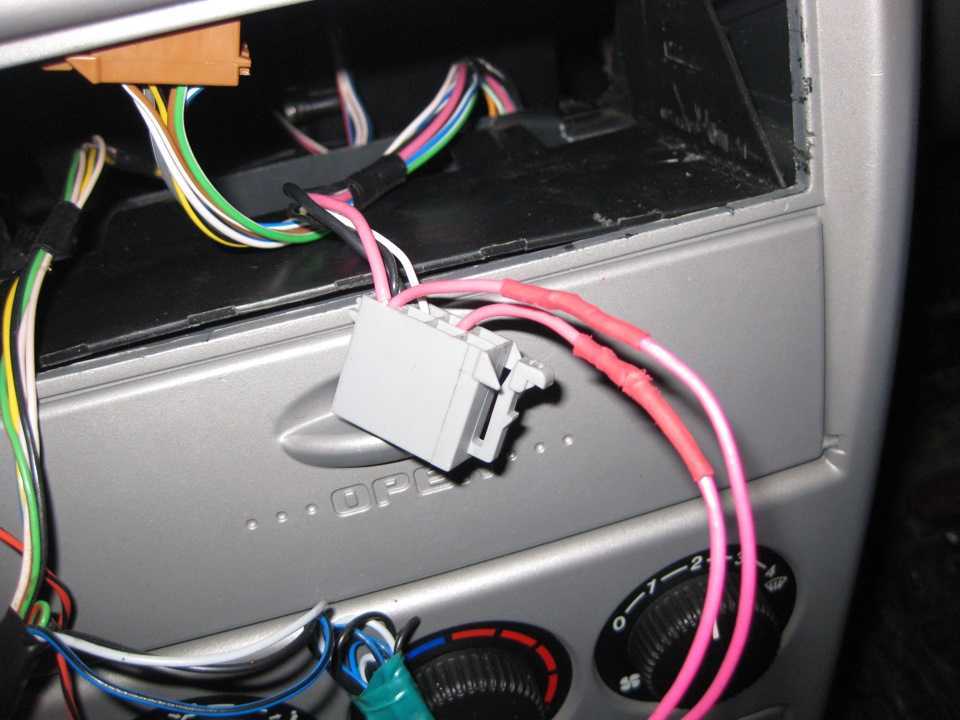

На фото видны разъемы штатной аудиоподготовки (коричневый – выход на динамики; серый – питание и «земля»).Примечание: Желтого провода в штатном сером разъеме нет. От АКБ идет только красный провод с разветвлением на контакт желтого провода и контакт красного провода магнитолы. Так с завода реализовано параллельное соединение красного и желтого проводов.

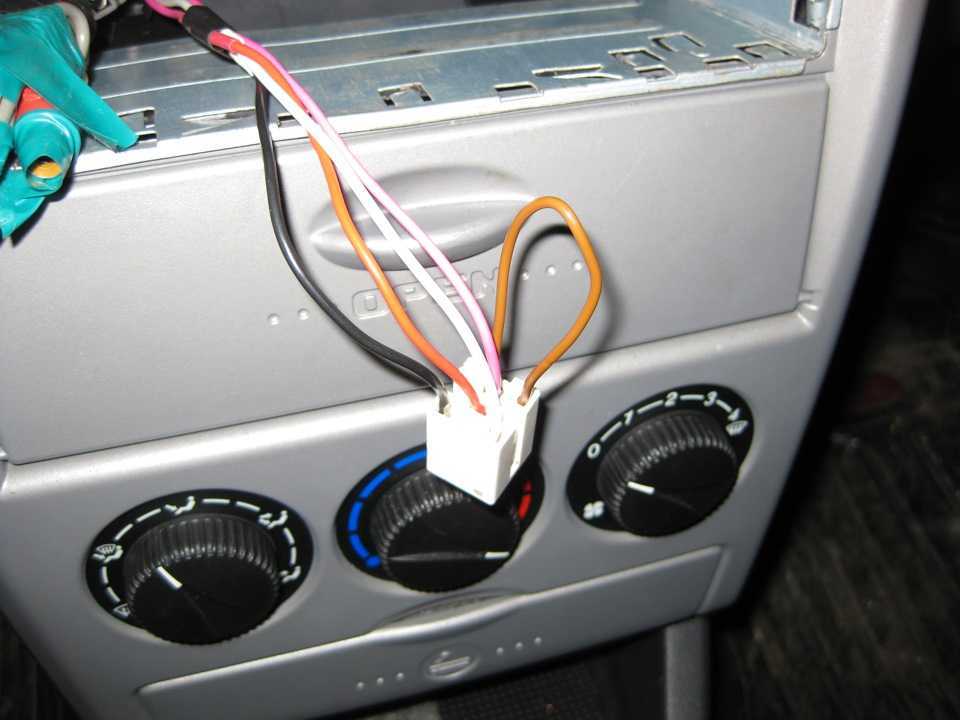

Провода от контактов А и В новой кнопки, соединяем с контактами А и В кнопки обогрева заднего стекла, кнопки ПТФ или др.Примечание: Во избежание короткого замыкания при монтаже, АКБ лучше отключить.

Как подключить автомагнитолу

При подключении автомагнитолы следует помнить, что плюсовой провод нужно подключать качественным проводом напрямую к аккумулятору с использованием дополнительного предохранителя. Этот предохранитель лучше всего размещать ближе к аккумуляторной батарее. Многие автолюбители допускают на этом этапе ошибки и осуществляют подключение плюсового провода автомагнитолы от прикуривателя. Это неправильно. В результате подобных действий падает мощность устройства. Это можно заметить по миганию подсветки во время работы на большой громкости. Также снижение мощности приводит к более раннему искажению звуков.

Конструкцией автомагнитолы предусмотрены два плюсовых кабеля желтого и красного цветов. Первый является силовым. Он отвечает за сохранение памяти магнитолы. Второй выступает в роли управляющего провода.

Минусовый провод окрашен в черный цвет. Он подключается непосредственно к кузову транспортного средства или к минусовой клемме аккумулятора. Второй вариант даже лучше, так как снижается вероятность возникновения наводок.

Похожая запись: Как самостоятельно установить усилитель в автомобиль?

Провод синего цвета (REM)является управляющим и отвечает за включение активной антенны или автомобильного усилителя.

Для подключения динамиков предусмотрены попарные провода, которые имеет разные цвета, соответствующие определенному динамику:

• Белая пара – левый передний динамик.
• Серая пара – правый передний динамик.
• Зеленая пара – левый задний динамик.
• Фиолетовая пара – правый задний динамик.

Чтобы более наглядно понимать, взгляните на эту схему:

В этих парах один провод монотонно окрашен в определенный цвет, а второй имеет черную полоску. Именно второй провод и является минусовым.

Очень важно правильно подключить все акустические провода. В результате несоблюдения цветовых схем будет очень проблематично в дальнейшем отрегулировать баланс

В случае несоблюдения полярности задние динамики будут звучать в противофазе, что выльется в отсутствие басов.

Существует две схемы подключения автомагнитолы. Они между собой очень похожи. Различаются лишь по способу подключения плюсовых проводов:

1. Простая схема. Ее суть заключается в соединении между собой двух плюсовых проводов и подключение этой пары к плюсу аккумулятора. Эта схема подойдет для автомагнитол, которые потребляют небольшое количество электричества в состоянии сна. Магнитолы, которые потребляют много электричества, за пару дней разрядят аккумуляторную батарею. Для таких случаев существует второй метод подключения.
2. Схема подключения через кнопку. Этот вариант значительно лучше. Питанием автомагнитолы можно управлять вручную и ее настройки не сбиваются. Вот только надо подобрать подходящее место для кнопки.

Похожая запись: Как настроить сабвуфер в машине

Кроме этих основных схем существуют еще несколько способов, как подключить автомагнитолу. Например, иногда ее подключают через замок зажигания. Но это не совсем практично, так как без ключа в замке она работать не будет. Также существует схема подключения через сигнализацию. Но она не нашла широкого распространения.

При установке магнитолы провода не стоит обрезать, в процессе лучше применять ISO-разъемы и переходники. Это избавит от проблем при замене устройства.

Схема подключения автомагнитолы Андрея Серебрекова

Желтый провод подключается к питанию 12В, а красный – к габаритным огням.

Напряжение 12В габаритов находится в стороне от магнитолы, поэтому нужно использовать реле. Обмотка реле подключается к разъему лампочки пепельницы.

Плюсы такой схемы:

• Автомагнитола сама начинает работать при включении габаритных огней. При этом ее память сохраняется.
• При выключении габаритов магнитола перестает работать. Это огромный плюс для тех людей, которые регулярно забывают выключать свет.
• Автомагнитола работает даже без включенного зажигания.
• При наличии в габаритах светодиодных лампочек потребление энергии сводится к минимуму.

Похожая запись: Обзор самых продаваемых новинок JVC. Бездисковые автомагнитолы 2015

На следующем видео можно наглядно увидеть, как происходит подключение магнитолы на автомобиле ВАЗ:

2015-03-03

admin

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.

В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.

Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.

Выбор места для автомагнитолы

Штатное подключение магнитолы ВАЗ 2107 заводом предусмотрено в неудобном месте. Заводская ниша, закрытая пластиковой заглушкой, расположена в самом низу центральной консоли.

Это место неудобно по трем причинам:

• при работе печки магнитола перегревается, что уменьшает время ее эксплуатации;
• селектор коробки передач мешает работать с СД и «ди-ви-ди» дисками (этот недостаток не критичен при использовании флешек и компактных носителей информации);
• в штатную нишу нельзя установить магнитолы увеличенного размера или с выдвижными экранами.

Если вы хотите избежать этих неприятностей, у вас не остается другого выхода, как установить магнитолу в ВАЗ 2107 на место двух центральных воздуховодов.

В принципе, такой метод не влияет на работу отопительной системы, так как масса теплого воздуха пройдет через боковые и нижние воздуховоды.

Перед тем, как перенести магнитолу вверх на ВАЗ 2107 нужно удалить воздуховоды и проделать ряд подготовительных работ.

При установке автомагнитолы на место воздуховодов сложными работами для начинающего любителя будут изготовление герметичных заглушек для воздушных каналов, аккуратная вырезка пластиковых перегородок и фигурных выступов на «торпедо». Под установочную раму автомагнитолы нужно изготовить и закрепить кронштейны (планки – вставки). Чтобы закрыть просветы между «торпедо» и корпусом автомагнитолы, нужно купить и подогнать фабричную переходную рамку.

Еще сложнее самостоятельное изготовление оригинальной декоративной облицовки из дерева или стеклопластика. Установка магнитолы в гнездо воздуховодов облегчает управление ресивером и обзор дисплея.
