Всё, что надо знать перед подключением сабвуфера своими руками

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти. Однако нужно учитывать, что существует огромный выбор таких устройств:

  • Пассивный.
  • Активный.
  • Отдельный.
  • Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы. Прежде чем идти в магазин за покупкой, надо сделать следующее:

Оценить настоящую акустическую систему

То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными. Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

  • Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
  • Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
  • Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм. Но руководствоваться стоит не рекламой, а собственным опытом

Следует смотреть только на репутацию фирмы и внешность покупаемого продукта

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Алгоритм замены

Чтобы поменять лампу ближнего света на Лада Гранта, в целом никаких инструментов не потребуется. Но желательно под рукой иметь длинную отвертку, налобный аккумуляторный фонарик (идеальный вариант), чистую салфетку и спирт (спиртосодержащую жидкость).

Технология замены осветительных элементов одинакова для обеих фар, поэтому рассмотрим алгоритм действий на примере левой.

Последовательность действий такова:

  1. Отключаем свет на авто, глушим двигатель и переводим замок зажигания в положение «0»;
  2. Открываем капот;
  3. Светим фонариком под верхней поперечиной с левой стороны, чтобы найти крышку фары;
  4. В верхней части отыскиваем язычок фиксатора, нажимаем на него и снимаем крышку;
  5. С выводов лампы стягиваем фишку с проводкой (она сидит плотно, поэтому тянуть ее нужно с усилием, но при этом аккуратно);
  6. Отводим фишку в сторону;
  7. Снимаем защитный пыльник, посаженный на корпус. Для этого по окружности пыльника есть три язычка, за которые нужно потянуть;
  8. Снимаем фиксатор лампы (фиксатор состоит из двух скоб, которые нужно вывести из проушин крепежной планки);
  9. Беремся за выводы лампы и извлекаем ее;
  10. На место старого элемента устанавливаем новую лампочку и фиксируем ее;
  11. Остается поставить на место пыльник, надеть фишку с проводами и закрыть фару крышкой.

Аналогичную операцию проводим с другой фарой. Более подробно рассмотреть, как осуществляется замена лампы ближнего света на Лада Гранта, можно в представленном видео.

Возможные проблемы и пути их решения

Если после подключения сабвуфера к телевизионной панели звук не воспроизводится, нужно открыть настройки телевизора, перейти в раздел «Звук» и сделать необходимые изменения в соответствии с руководством пользователя.

Если звук, воспроизводимый через сабвуфер, не достаточно громкий, нужно сделать необходимые изменения в настройках телевизора.

Из вышеописанного следует, что подключение сабвуфера к телевизору обеспечит такое воспроизведение низких частот, которое доставит огромное удовольствие при просмотре фильмов с множеством спецэффектов или прослушивании музыки с большим количеством басов

Разные виды техники по-разному подключаются, настраиваются и устанавливаются, поэтому при выборе саба следует обратить внимание на такие немаловажные аспекты, как конструктивное исполнение, наличие разъемов и фирму производителя для лучшего сопряжения с телетехникой

Подключаем сабвуфер к ресиверу

Подключение проще простого, наша инструкция поможет:

  • Находите на ресивере выход для сабвуфера (см. Подключение пассивного сабвуфера к ресиверу своими силами), обозначенный SUB OUT, или типа этого
  • Подключаете любой конец провода «1RCA — 1RCA» к нему, если в сабвуфере стереофонический выход, тогда вставляете второй конец в гнездо левого канала, это обычно монофонический выход, как на фото ниже

Схема подключения сабвуфера к ресиверу

  • Бывает, что на сабвуфер два выхода, подключайте к любому, выходы абсолютно равнозначны
  • В больших помещениях часто требуется два сабвуфера, поэтому, дабы не напрягать поиском переходников либо разветвителей, производители мощных ресиверов часто используют сдвоенный выход по гнезду для каждого устройства
  • «Сабвуферный кабель» по конструкции не отличается от так называемого, «межблочного», это стандартный экранированный аудиокабель, имеющий разъёмы RCA на всех концах
  • Особых требований к такому проводу не предъявляется кроме конструкции (экранированный звуковой провод с разъёмами RCA), поэтому большой разници между покупным и самодельным вы не услышите, даже если сабвуфер у вас мощный, хороший слух и неплохое помещение для прослушивания
  • Качество кабеля будет иметь значение, когда его длина довольно существенная (больше пяти метров, как в автомобиле) — тут гораздо лучше провод с хорошей экранировкой, дабы ваш сабвуфер не издавал заметного фонового гула, вызванного помехами в сети, которые «ловит» на себя плохо экранированный длинный кабель
  • Какой кабель для сабвуфера лучше, я думаю вы уже поняли
  • Сабвуферный провод в готовом виде приобретается крайне редко, так как расстояние от ресивера до сабвуфера разное для каждого случая, при этом провисание или натяжение кабеля вредно для аппаратуры
  • Провод в постоянном натяжении постепенно выходит из строя, рвутся жилки в его слабом месте, и в конце концов (довольно быстро) звук пропадает, наружная оплетка при этом может оставаться целой, что затрудняет поиск проблемы
  • Провисающий провод ловит посторонние наводки и шумы, а свернутый кольцами, вообще сам становится источником вихревых токов и помех (тут чистейшая физика, свойства свернутого кольцами проводника)
  • Поэтому лучше в ближайшем магазине профессионального музыкального оборудования приобрести качественный инструментальный, либо микрофонный провод, не обязательно самый дорогостоящий
  • Там же купите 2 RCA разъёма, имеющих металлический корпус и позолоченные контакты
  • Фирменный или «левый» разъем – не имеет значения
  • Зачастую на глаз этого и не определить
  • В качестве разницы тоже почти нет, если брать не самые дорогие, зачастую всё производится на тех же предприятиях
  • В итоге, самодельный хороший сабвуферный кабель обходится дешевле десяти баксов за 5 метров с разветвителем, если он нужен
  • Приличный покупной (с разъёмами) провод обойдётся вам несколько раз дороже при том, что он не намного лучше
  • Еще раз напомню, паять нужно припоем без свинца, свинец снижает качество любого сигнала
  • Если в вашей местности нет профессиональных аудио магазинов, какой кабель нужен для сабвуфера в таком случае?
  • Тогда, как межблочник, вам подойдет качественный антенный провод, так как основным требованиям он удовлетворяет и имеет отличную экранировку

Если вам придется изготовить «межблочник» самостоятельно, тогда вам поможет наше обучающее видео.

Сабвуфер — это динамик, предназначенный для воспро-изведения низких частот, которые находятся на нижнем пороге чувствительности человеческого уха. Термин «Сабвуфер» используется для описания системы с низкочастотной головкой, выполненной в отдельном корпусе. Я бы не сказал, что сабвуфер одна из важнейших составляющих акустической системы, обрисовывающая нижнюю, бархатную часть звукового спектра, так как ни раз добивался качественных низов от стареньких 2-х или 3-х полосных Pioneer, но это индивидуально для каждого пользователя.

С чего начать?

После того, как задачи для саба определены, рассмотрите устройство, которое отвечает за усиление в вашей системе. Если это ресивер — у подобных устройств уже есть выделенный выход для сабвуфера. Обозначен он чаще всего соответствующей надписью около разъема.

Если в вашей системе трудится стереоусилитель — скорее всего, отдельного выхода для сабвуфера у него нет. В этом случае у выбранной модели саба обязательно должен быть так называемый «высокоуровневый вход». Этот вход позволяет сабвуферу обрабатывать и корректировать исходящий полнодиапазонный сигнал от стереоусилителя.

При таком варианте сабвуфер подключается к клеммам для акустики. Предпочтительно использовать клемму «-» от одного канала и «+» от другого. Но встречались случаи, когда экспериментаторы подключали саб к клеммам одной из колонок — такой вариант вполне допустим, но остается на ваше усмотрение.

Также существуют модели сабвуферов, которые оснащены двумя парами клемм для вашей акустики. В этом варианте оба канала от стереоусилителя подключаются к соответствующим входам на сабвуфере, далее от сабвуфера сигнал подается на стереопару.

Это позволяет сабу с помощью встроенного кроссовера разгрузить Ваши АС от низких частот. Но таким способом вводится еще одно звено в звуковой тракт, и я не думаю, что этот вариант предпочтут любители «direct drive» и аналогичных кнопочек.

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

  • Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле:
      • U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
      • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
      • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
      • n – число независимых каналов устройства.
  • Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
  • Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
  • Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
  • Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
  • Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
  • Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Детали сабвуфера

Активный сабвуфер состоит из таких основных деталей:

  • В одном корпусе сабвуфер содержит разграничительные фильтры и усилитель.
  • Для подачи сигнала существуют специальные выходы.
  • Уровень сигнала улучшается благодаря специальному регулятору.
  • Выходной сигнал попадается на основные колонки, и благодаря фильтру ослабляет энергию компонующих низких частот.

Как подключить сабвуфер активный к усилителю

  • Любые усилители(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) имеют особый RCA – выход, некоторые – 2 выхода, но обычно используется один выход, ведь второй рассчитан для установки второго сабвуфера.
  • RCA – шнуром подсоединяют сабвуфер к находящемуся на ресивере входу RCA.

Нюансы подключения телевизоров разных марок

В зависимости от производителя телевизора подключение сабвуфера может отличаться. Ниже приведены методы современных устройств конкретных марок.

В телевизорах LG часто отсутствуют 2 разъема RCA. В этой ситуации они придут на помощь разъем для наушников, оптический аудиовыход или HDMI. Некоторые устройства имеют беспроводное соединение, но качественная работа (отсутствие десинхронизации между изображением и звуком) часто возможна только при использовании устройств одного производителя. Если ни один из методов не работает, вы можете использовать приемник.

LG TV разъемы

Samsung

Samsung также редко имеет аналоговый аудиовыход, так что вы можете подключить через HDMI, коаксиальный или оптический выход.

Другие компании

По телевизору Philips Вы можете использовать HDMI, ARC, оптический, коаксиальный или разъем для наушников. Японские телевизоры Sony по-прежнему оснащены тюльпанами, поэтому проблем с подключением нет вообще.

У других производителей могут быть совершенно другие наборы разъемов, поэтому лучше изучить кейс или инструкции, чтобы узнать, как производитель рекомендует подключать аудиооборудование к телевизору.

Источник

Как подключить сабвуфер к телевизору LG

Акустика для воспроизведения низких частот может быть пассивной или активной, поэтому организация подключения сабвуфера к телевизору LG, зависит от его конструкции. Пассивное НЧ устройство это закрытый или фазоинверторный ящик, в котором установлен низкочастотный динамик. Маломощный усилитель низкой частоты, встроенный в телевизионное устройство не обеспечивает хорошее качество звука.Поэтому пассивный блок подключается к ресиверу или отдельному усилителю низкой частоты. Активный звуковой блок оборудован качественным усилителем, поэтому подключение сабвуфера к телевизору LG, обеспечивается через выходные разъёмы звука.

Все модели ТВ тюнеров имеют на задней панели комплект необходимых разъёмов. Часть из них применяется для подачи на вход сигналов с внешних источников, а на другие подаются выходные сигналы звука и изображения. Активный сабвуфер подключается к ТВ через разъёмы типа «Тюльпан» или «RCA». Для этого используются два разъёма «Audio Out» расположенные на задней или боковой стенке. В низкочастотной акустике используются аналогичные разъёмы только помеченные «Audio In». Некоторые модели ТВ устройств LG не оборудованы такими разъёмами, поэтому подсоединить сабвуфер к телевизору «LG» можно через оптический выход, порт «HDMI» или гнезда для подключения наушников

Виды входов и разъемов

Сначала следует определить, какими портами оснащен телевизор, уже на основе этого будет выбираться оптимальный способ для подключения акустики. Современные модели ТВ оснащены универсальными интерфейсами, которые позволяют подключать колонки различных типов:

Разъемы, соединяющие тюльпаны, позволяют подключать колонки, которые не оборудованы усилителем. Главное, чтобы пользователь правильно выбрал акустику, ее мощность не должна превышать установленный диапазон. Если на телевизоре есть выход под тюльпаны, а на акустическом устройстве нет, воспользуйтесь переходником.

Два последних способа актуальны, когда устройство не оснащено другими разъемами. Достаточно часто так и подключается старая аппаратура со встроенным усилителем.

С помощью интерфейса HDMI ARC можно подсоединить к плазме современную систему, в частности колонки домашнего кинотеатра, способные транслировать действительно качественный звук. Этим разъемом оборудованы не все модели ТВ-устройств. Обычный HDMI-вход для этого не подойдет.

Важные моменты подключения

Как известно, саб (один/два) способен в значительной степени изменить звучание музыки в салоне автомобиля. В данном случае большое значение имеет также усилитель и его грамотная интеграция с динамиков (в случае, если саб не активный).

Схема подключения саба

Для проведения грамотной интеграции и подключения саба к акустической системе автомобиля, надо стараться сделать следующее:

  • Собрать все оборудование, включающее динамики, усилитель, буфер и кабели. При этом последние должны быть подобраны правильно: если используется неоригинальное головное устройство, то и провода должны быть подобраны соответственно – к неоригинальной автомагнитоле;
  • Провод на усилитель (плюс), как правило, идет с АКБ через специальное отверстие, которое рекомендуется закрывать резиновой втулкой, чтобы не повредить линию;

Как грамотно подключить сабвуфер

  • Нельзя забывать про конвертер вывода звука в случае использования оригинального головного аппарата. Как правило, это стандартная коробочка с 2-я выходами RCA и проводами для колонок АС;
  • Не рекомендуется забывать также и про конденсатор, предотвращающий падение напряжения. Его советуют устанавливать как можно ближе к усилителю.

Получить более подробную информацию по данному вопросу можно из видео или фото – материалов. Грамотная инструкция, немного терпения, качественные провода и изоляция – вот и все, что надо для подключения своими руками описанных выше элементов к сабвуферу. Цена подобных услуг оценивается довольно высоко, что вынуждает многих автомобилистов на самостоятельное подключение.

Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?

Тюльпаны магнитолы

В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.

Разновидности акустических систем

Мы не будем углубляться в типы колонок и сабвуферов по конструкции, размеру динамиков и т. п., об этом уже написано достаточно. Сейчас затронем самый актуальный вопрос – наличие или отсутствие усилителя.

По этому параметру колонки и сабвуферы делятся на:

  • Пассивные (без усилителя). Они на порядок легче, компактнее и предлагают неплохое качество звучания. Однако, пассивная акустика требует либо параллельное подключение к другим устройствам воспроизведения, либо использование внешнего усилителя.
  • Активные (с усилителем) и активным кроссовером. Они способны производить фильтрацию верхних частот, а также легко подключаются к любым мультимедиа девайсам, в том числе к ТВ. Такую акустику можно подключаться и в качестве дополнения к другим звуковоспроизводящим устройствам, и в роли отдельного аппарата через независимый канал.

В общем-то это все, что нужно знать, чтобы разобраться с синхронизацией ТВ с акустикой. Именно от наличия или отсутствия усилителя будет зависеть ответ на вопрос, как подключить колонки к телевизору.

Схема подключения cабвуфера и AUX видео выходы

Распиновка андроид магнитолы

Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах. Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.

Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична. В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.

Распиновка магнитолы на 8.1 Android

Если вы совсем недавно заказывали мультмедийку на Алиэкспресс, эта схема распиновки вам крайне пригодится, потому что, скорее всего, подойдет вам идеально. Конечно, одной распиновки будет мало. Нам необходимо знать, какой провод фишки китайской андроид-магнитолы за что будет отвечать, что ж, смотрим.

Цвтовое значение проводов магнитолы на Android

Конечно, цвета и значения проводов китайской магнитолы, скорее всего, не будут совпадать с проводами на вашей машине. Чтобы узнать значение вашей проводки, мы предлагаем посмотреть статю о распиновке магнитолы машины вашей марки на нашем сайте. Такая, скорее всего, у нас есть. Там мы обязательно указываем значение проводов каждого цвета.

Переходник для подключения магнитолы на Android

Далее, чтобы подключить магнитолу-мультимедийку из поднебесной, вам понадобится штекер для подключения проводки. Такой должен быть в комплекте с магнитолой, но он вполне может вам не подойти, или быть переходником на евро-разъем ISO. Печалиться не стоит. Ведь можно приобрести переходник для вашего авто на ISO. Да, могут понадобиться и такие «танцы с бубном», но поверьте, это еще далеко не сложности и зависит скорее от марки авто.

Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео

Для закрепления материала и лучшего понимания давайте рассмотрим распиновку фишки/штекера магнитолы, цветовое значение проводов, сначала на фото, а затем и на видеоролике.

Значение проводов автомагнитолы с Алиэкспресс

Схемы подключения магнитолы на андроид

Распиновка сложноустроенной, многофункционалной мультимедийной системы на Андроид, приобретенной на заботливом Алиэкспрессе — довольно сложный процесс, но не стоит забывать и о схеме размещения и подключения такой магнитолы. Ведь иногда сложности могут возникнуть именно с ней. Давайте рассмотим несколько схем.

Схема подключения магнитолы на андроид

Немного более подробная схема подключения

Видео подключения магнитолы на андроид

Схема — это, конечно, наглядно и хорошо, но, как говорится, лучше один раз увидеть. поэтому предлагаю вам посмотреть видео подключения магнитолы на Android.

Схема подключения AUX видео и cабвуфера

Конечно, обязательно нужно знать, какие проввода и разъемы отвечают за подключение AUX и сабвуфера на 2 DIN Android магнитолах.

AUX видео выходы и подключение сабвуфера к китайской андроид — мультимедийной системе

И, конечно же, видео о том, как подключить сабвуфер к китайской магнитоле:

Источник

Нюансы подключения телевизоров разных брендов

В зависимости от производителя ТВ подключение сабвуфера может отличаться. Ниже рассказаны способы для современных устройств конкретных брендов.

LG

У телевизоров LG разъем 2 RCA зачастую не предусмотрен. В этой ситуации на помощь придет разъем для наушников, оптический аудиовыход или HDMI. Некоторые сабы имеют беспроводное подключение, но качественная работа (отсутствие рассинхронизации между картинкой и звуком) зачастую достижима только при использовании устройств от одного производителя. Если ни один из методов не подходит, то можно использовать ресивер.

Разъемы телевизора LG

Samsung

У компании Samsung также редко встречается аналоговый аудиовыход, поэтому соединение можно выполнить через HDMI, коаксиальный или оптический выход.

Иные компании

В телевизорах компании Philips можно воспользоваться HDMI с пометкой ARC, оптическим, коаксиальным или разъемом для наушников. Телевизоры от японской компании Sony все еще оснащаются тюльпанами, поэтому проблем с соединением здесь вовсе не возникает.

Иные производители могут иметь совершенно разные наборы разъемов, поэтому лучше всего изучить корпус или инструкцию, чтобы узнать, как производитель рекомендует подключать аудиотехнику к ТВ.

Как подключить сабвуфер к телевизору Samsung

Подключить активный сабвуфер к телевизору Самсунг удобнее всего через порт «HDMI», так как модели ТВ тюнеров этой компании не оборудуются разъёмами «Тюльпан». Интерфейс «HDMI» обеспечивает оптимальное качество звука. Для подключения внешних звуковых колонок применяется установленный на корпусе ТВ устройства разъём «HDMI-ARC». Если он отсутствует, то придётся использовать коаксиальный или оптический выход звука.Можно так же передавать звук через разъём SCART. Подключение звука через цифровые интерфейсы имеет преимущество перед трансляцией звукового сигнала через аналоговые выходы «RCA». Аналоговый звук отстаёт от изображения, что затрудняет синхронизацию между устройствами.

Подключение домашнего кинотеатра

Вне всяких сомнений, именно этот способ обеспечивает наилучшее качество передачи звукового сигнала. Именно по этой причине профессионалы называют домашний кинотеатр оптимальной и самой современной стереосистемой.

Во-первых, домашние кинотеатры оснащены профессиональными ресиверами и мощными усилителями, в связи с этим звук на выходе из колонок особенно чистый и очень объемный.

Эксперты настоятельно рекомендуют, прежде чем начать подключение, внимательно изучить инструкции, а также в точности соблюдать все положения, отраженные в ней. Разумеется, что перед монтажом необходимо обесточить питание ТВ, в противном случае велика вероятность короткого замыкания.

Таким образом, вы видите, что подключить внешнее устройство к телевизору вполне реально, даже не имея опыта в проведении подобных работ.

Источник

Описание устройств

Под термином сабвуфер подразумевается акустическая колонка либо система, способная воспроизводить звуковые волны в частотном диапазоне 20-120 Гц. В основу работы положен принцип преобразования электрических сигналов от усилителя в звуковые. Для этого используется электромеханическое устройство — динамик, который имеет специальную конструкцию, обеспечивающую генерацию низкочастотных звуковых сигналов. Для улучшения звучания он установлен в корпусе, имеющем строго определенный объем. Детали корпуса и подвес динамика не должны создавать посторонних звуков (скрипа).

Конструктивные особенности сабвуферов

Для установки динамика имеется несколько конструкций:

  1. Открытая установка динамика или неограниченный акустический экран. Элемент размещается на ящике, имеющем большой объем. На автомобиле подобным ящиком является багажный отсек в машинах с кузовом типа седан.
  2. Установка в малогабаритный закрытый ящик. Размеры ящика накладывают ограничения на частотные диапазоны, срезая самые низы.
  3. Фазоинверторный корпус. В подобном устройстве применяется канал, имеющий определенные габаритные размеры. В основу фазоинвертора положен эффект встречи волн, излучаемых внешней и внутренней стороной динамика.
  4. Полосовой корпус, который представляет собой фазоинвертор с дополнительной переборкой. Динамик располагается внутри, на перегородке. Звук передается через отверстие фазоинвертора. Конструкция применяется для создания малогабаритных устройств с улучшенными параметрами звучания.
  5. Корпус пассивного излучателя, представляющего собой сочетание активного и пассивного динамиков с идентичными характеристиками. Элементы работают в противофазе. За счет расстояния и размеров, которые рассчитываются для каждого устройства индивидуально, удается получать чистый звук с низкой частотой.

Как подключить пассивный сабвуфер в машину

Пассивный низкочастотный динамик можно встроить в систему через кроссовер без усилителя. При этом нужно учитывать номинальную мощность головного устройства: если линейный выход магнитолы 25 Вт, то максимальная пиковая мощность сабвуфера будет 250 Вт.

Кроссовер – это устройство с катушкой индуктивного типа, которое делит частоты по диапазонам на низкие и высокие. Бывают однополосные и многополосные (имеют несколько отдельных линейных потоковых выходов). Принцип работы устройства – распределение частот на каждый определённый динамик: низкие, средние и высокие идут соответственно на сабвуфер, мидбасы и твиттеры.

Подключение кроссовера к аудиосистеме выполняют по такой же схеме, как на активный бас: выходы источника звука «Оut Рut» соединяются по каждому отдельному каналу с помощью RCA кабеля. Пассивный кроссовер при этом подключают к штатному питанию 12 Вольт. Эффективность такого моста небольшая – на пиковых нагрузках колонки будут давать фон, а чувствительность не превышать стандартных значений.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

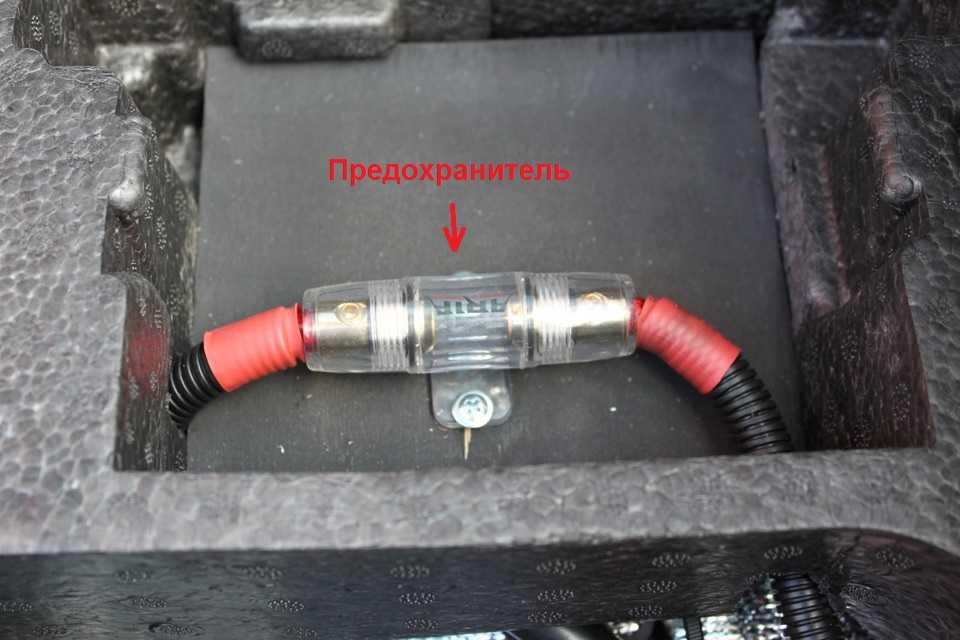

  • проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
  • предохранитель;
  • конденсатор;
  • плоскогубцы и кусачки;
  • изолента;
  • стяжка;
  • набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера


Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.


Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

  1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
  2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
  3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
  4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
  5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
  6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
  7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
  8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Басы в технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
