Кожух двигателя: все, что вам нужно знать

Замена

Воздушный фильтр установлен в специальном пластмассовом кожухе. Повреждения кожуха недопустимы, так же, как и резинового патрубка, который соединяет фильтрующую систему с двигателем. В случае наличия трещин корпус необходимо заменить. Заменить фильтр проще простого – это сможет сделать каждый, кто хоть раз держал в руках отвёртку. Для его замены понадобятся:

Крестовая отвёртка
Новый фильтрующий элемент
Внимание и терпение

Для доступа к фильтрующему элементу снимаем верхнюю крышку корпуса фильтра. Для этого откручиваем четыре болта в углах корпуса. Далее снимаем крышку.

Лучший воздушный фильтр на ваз 2112

Корпусу отдельное внимание

На снятой крышке останется старый фильтр. Снимаем его, а затем тщательно очищаем внутреннюю полость корпуса фильтра от пыли и грязи. Также внимательно осматриваем весь корпус фильтра – на нем не должно быть никаких трещин и отверстий. После очистки устанавливаем новый, следя за тем, чтобы уплотнитель плотно и хорошо «сел». Делать это нужно аккуратно, т.к. фильтр довольно хрупок (бумажный), а уплотнение мягкое.

Если корпус фильтра имеет повреждения – его необходимо заменить. Для этого потребуются:

Корпус фильтра крепится к кузову тремя, специальной формы, резиновыми изделиями. Две находятся спереди, соединяя корпус и переднюю часть кузова. Третье крепление находится сзади (относительно корпуса фильтра), со стороны аккумулятора (специальный металлический кронштейн). Кроме того к корпусу присоединены два патрубка – впускной (бумажно-металлический патрубок) и выпускной (резиновый, с хомутом). Для снятия необходимо будет их отсоединить. Порядок действий при снятии корпуса следующий:

  • Отсоединяем выпускной патрубок, открутив хомут с помощью отвёртки. Затем отводим его в сторону.
  • В нижней части корпуса отсоединяем впускной патрубок в виде металлизированной гофры, просто выдёргивая его вниз.
  • С помощью шлицевой отвёртки (аккуратно поддев за край) отсоединяем крепёжные резинки по очереди.
  • Вынимаем корпус.

Теперь старый корпус удалён, можно устанавливать новый. Здесь порядок немного отличается от порядка снятия. Действуем следующим образом:

  • Устанавливаем крепёжные резиновые изделия в посадочные места. Обычно их можно установить просто пальцами, но, при необходимости, помогаем шлицевой отвёрткой.
  • Надеваем на резинки корпус. Сначала просто ставим корпус на них как на направляющие, затем, по очереди, слегка надавив на корпус, тянем за выступающую резиновую часть, увеличивая усилие, пока крепление не встанет на место (характерный «мягкий» щёлчок).
  • Теперь одеваем выпускной патрубок и затягиваем его хомут.
  • Одеваем впускной патрубок, просто надев его на трубку.

🛠️ Как снять кожух двигателя?

Чтобы снять верхнюю или нижнюю крышку двигателя, вам понадобится нужен только набор инструментов. Чтобы защитить привязки, вы можете использовать жир чтобы выступы последнего не сломались при снятии крышки двигателя.

Для шурупов процедуру довольно просто проделать отверткой

Однако для гвоздей или скоб потребуется выполнять операцию осторожно чтобы не сломать крепеж и не повредить пластиковый кожух двигателя

Снятие кожуха двигателя также является частью планового технического обслуживания двигателя. Действительно, вы можете периодически менять гвозди или скобы которые крепят его к раме автомобиля.

Теплообменник или как понять, что антифриз попал в масло!

Теплообменник — это техническое устройство, в котором осуществляется теплообмен между двумя средами, имеющими различные температуры.

Скажем сразу откровенно слабое место всех современных двигателей!

Перемешивание моторной смазки с охлаждающей жидкостью двигателя – неисправность критическая, требующая немедленного вмешательства и устранения. Другими словами, эксплуатировать машину нельзя, только ремонтировать. Хоть и нечасто, но такая проблема встречается на новых и подержанных автомобилях. Чтобы избежать дорогостоящих ремонтов, хозяин авто должен четко представлять порядок своих действий, когда обнаружено масло в антифризе.

Система охлаждения силового агрегата представляет собой сеть каналов, проходящих через блок и головку цилиндров. Она герметична и потому работает под давлением, возникающим в результате нагрева и расширения жидкости. Система смазки имеет похожее строение, только каналы более узкие, а давление создает масляный насос.

Крайне важно следить за уровнями и состоянием технических жидкостей, масла и антифриза

Существует несколько причин, по которым происходит смешивание двух разных жидкостей:

  1. В автомобилях с современными и сложными двигателями присутствует элемент охлаждения моторной смазки – масляный радиатор или по другому ТЕПЛООБМЕННИК. В нем и случается перемешивание антифриза с маслом в результате пробоя прокладок.
  2. Прокладка между головкой и блоком цилиндров – слабое место любого мотора. Когда в ней возникает мельчайшая трещина, жидкость с более высоким давлением проникает в «чужую» систему. Как правило, масло поступает в антифриз, потому что масляный насос «давит» сильнее, нежели помпа. Хотя случается и взаимное проникновение.
  3. Трещины в металле самой ГБЦ.

Как определить попадание смазки в антифриз:

  • из-за ухудшения охлаждающих свойств антифриза двигатель начинает сильнее греться, чаще срабатывает электрический вентилятор;
  • уровень масла постепенно снижается, а тосола – повышается (заметить довольно сложно);
  • крыльчатка помпы взбивает масляно-водяную смесь, превращая ее в густую белую эмульсию, засоряющую фильтр, отчего падает давление моторной смазки;
  • снаружи на блоке либо корпусе теплообменника видны потеки, берущие начало возле прокладки (появляются не всегда);

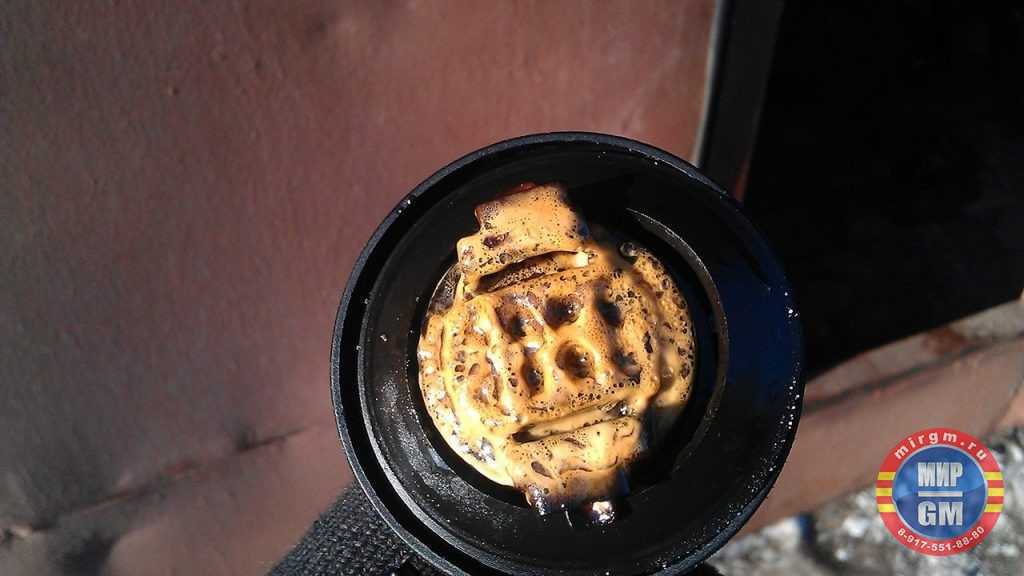

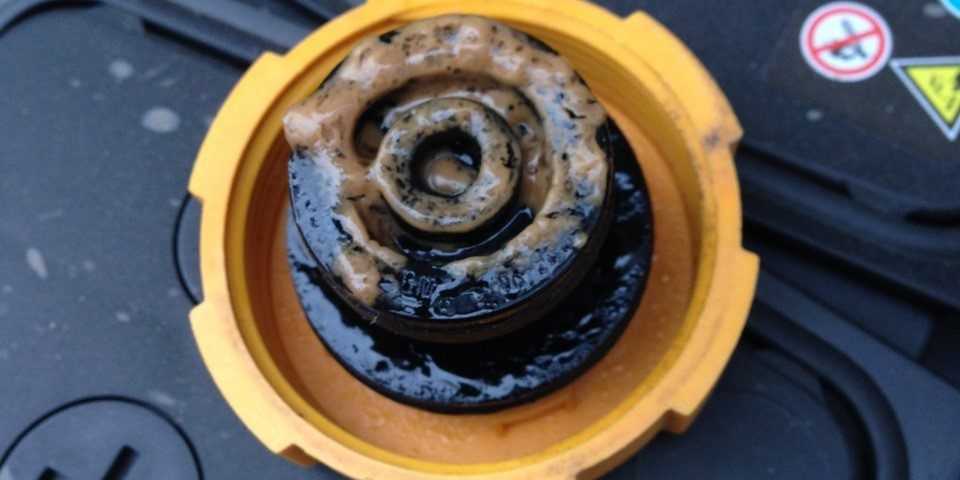

  • масло в расширительном бачке меняет цвет и консистенцию охлаждающей жидкости.

Как правило, беда не приходит одна. Тосол, попавший в поддон картера, может создать серьезные проблемы: в лучшем случае эмульсия засорит смазывающие каналы и фильтр. При худшем раскладе коленчатый вал провернет вкладыши (подшипники скольжения) в результате масляного голодания. Дорогостоящий ремонт обеспечен.

Признак поломки хорошо заметен – из выхлопной трубы валит белый дым в большом количестве, а мощность мотора резко падает.

Когда подобная проблема возникает на машине, оборудованной теплообменником – охладителем моторной смазки, возникают затруднения с самостоятельной диагностикой неисправности. Если внешние признаки в виде потеков отсутствуют, то после выявления эмульсии в расширительном бачке срочно обращайтесь в наш автотехцентр, мы проведем замену прокладок теплообменника и промоем масляную и охлаждающую системы.

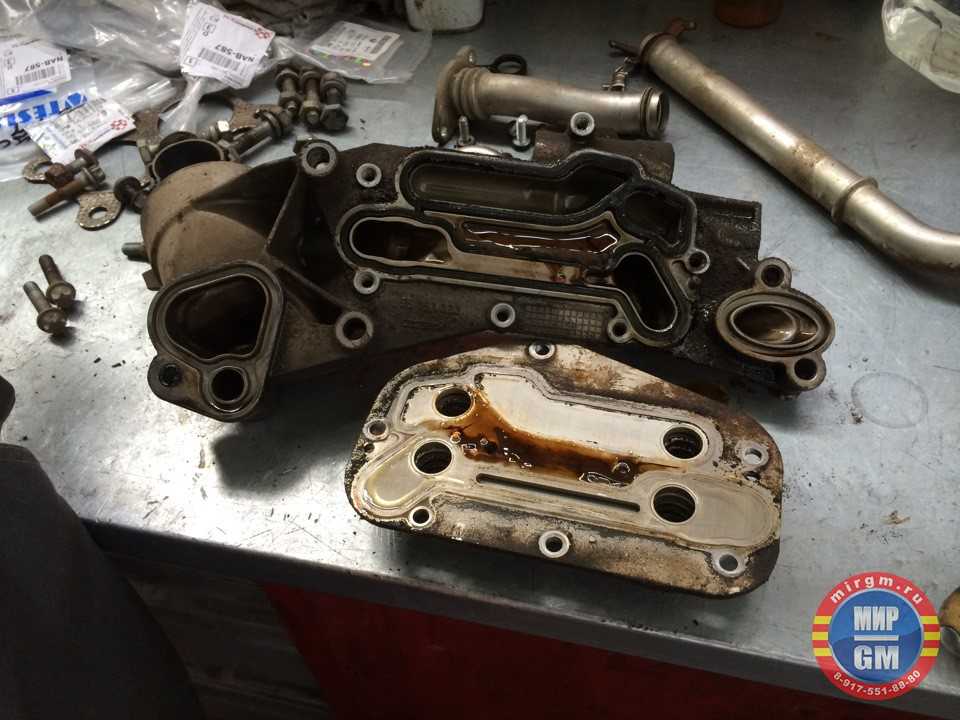

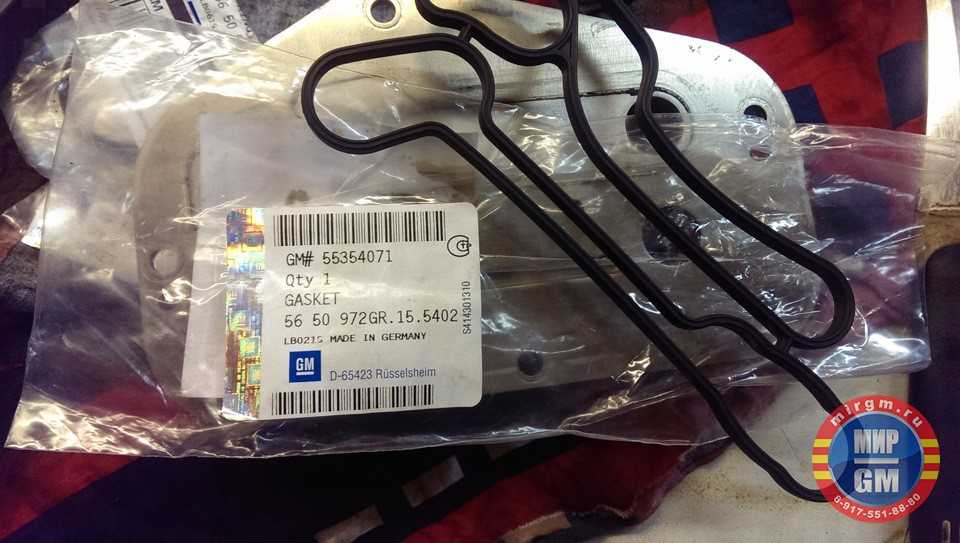

На автомобилях марок GM теплообменник расположен за коллектором, и постоянно подвержен сильному нагреву, из-за этого прокладки дубеют и начинается течь масла!

Все современные моторы теплонагруженные, рабочая температура моторов достигает 103-105С, а у некоторых моторов еще выше. Детонация ДВС, высохшие пластиковые трубки, дубовые резиновые прокладки и преждевременное окисление масла являются платой за экологичность.

Что такое масляный теплообменник КАМАЗ?

Масляный теплообменник (жидкостно-масляный теплообменник, ЖМТ) — узел систем смазки и охлаждения дизельных силовых агрегатов высокой мощности; встраиваемый в систему жидкостного охлаждения двигателя теплообменник специальной конструкции, обеспечивающий охлаждение моторного масла за счет теплообмена с потоком охлаждающей жидкости.

Система смазки мощных дизельных агрегатов КАМАЗ работает в тяжелых условиях, масло постоянно подвергается действию высоких температур и постепенно теряет свои качества. На определенных режимах моторное масло может перегреваться, что ведет к уменьшению его вязкости и смазывающей способности, а также к интенсивному разложению и выгоранию. В конечном итоге перегретое масло ухудшает работу двигателя и даже может стать причиной его выхода из строя. Эта проблема решается введением в систему смазки двигателей КАМАЗ элемента для охлаждения масла — теплообменника.

Масляный теплообменник является составной частью систем смазки и охлаждения мотора, он обеспечивает отвод излишнего тепла от масла за счет активного теплообмена с омывающим потоком охлаждающей жидкости (ОЖ). Именно поэтому устройства данного типа называются жидкостно-масляными теплообменникам, или ЖМТ. Данный агрегат выполняет несколько функций:

  • Частичное охлаждение масла при температуре двигателя менее 100 градусов;
  • Охлаждение всего поступающего на мотор масла при температуре в пределах 100-110 градусов;
  • Сокращение расхода масла на угар и продление его ресурса;
  • Обеспечение оптимального температурного режима различных систем двигателя — благодаря ЖМТ температура масла никогда не падает ниже температуры ОЖ, что способствует более равномерному прогреву деталей мотора, снижению механических напряжений и т.д.;
  • Упрощение конструкции системы охлаждения масла и сокращение стоимости двигателя при обеспечении нормальных характеристик его работы.

Сегодня теплообменники устанавливаются в большинстве дизелей КАМАЗ, соответствующих нормам Евро-2 и выше, они играют важную роль в обеспечении нормальных характеристик силового агрегата на всех режимах работы. Неисправный теплообменник подлежит скорейшему ремонту или полной замене, но прежде, чем покупать новую деталь, следует разобраться в конструкции и работе этих устройств.

Как покрасить пластик из баллончика. Выбираем материалы

Процесс окрашивания пластика из аэрозольного баллона имеет свои особенности. В первую очередь они касаются выбора материалов и подготовки поверхности. Разберем процесс шаг за шагом.

Какие пластики можно красить, а какие нет?

Практически невозможно окрасить изделия из полиэтилена, тефлона, силикона и полипропилена – краска на них попросту не ложится либо держится очень слабо. Остальные пластики как правило можно окрасить. Но следует иметь в виду, что существуют десятки тысяч разных пластиков, и некоторые из них могут преподнести сюрприз. Поэтому, если имеете дело с каким-то материалом впервые, лучше всего провести пробное окрашивание на небольшом участке.

Подготовка поверхности. Грунтование

По возможности, если пластик достаточно твердый, поверхность лучше заматировать при помощи специальной абразивной губки. Адгезия к матовой поверхности всегда будет выше, чем к глянцевой. Выбор грунта зависит от вида эмали, которую предполагается наносить на пластик и от состояния поверхности.

Если планируется использование акриловой эмали или грунт-эмали, можно обойтись без использования Активатора адгезии KU-6000 – акриловые материалы имеют хорошую адгезию к пластикам и высокую эластичность. Но использование Активатора адгезии ситуацию не испортит, а лишь дополнительно улучшит. Активатор наносят в один тонкий слой.

Если предполагается использовать алкидные эмали, применение Активатора адгезии KU-6000 становится обязательным. Без него адгезия алкидных материалов к пластику будет невысокой. К тому же алкидные эмали менее эластичны, поэтому покрывать ими пластик рекомендуется только в случае крайней необходимости. Например, когда требуется обеспечить высокую стойкость к воздействию растворителей и к истиранию.

Если поверхность имеет мелкие дефекты в виде царапин или другие неглубокие повреждения, на нее нужно нанести акриловый грунт-наполнитель KU-220X или универсальный акриловый грунт KU-210X достаточно толстым слоем. После высыхания грунт-наполнитель следует отшлифовать мелкой наждачной бумагой.

Нанесение эмали – окрашивание

Окрашивать пластиковые поверхности можно акриловыми, алкидными и эфироцеллюлозными (автомобильная база металлик) эмалями

Но вначале нужно обратить внимание на грунт-эмаль для пластика KU-60XX. Как видно из названия, ее можно использовать и в качестве грунта, и в качестве финишного покрытия

Её можно нанести непосредственно на пластик (можно и на Активатор адгезии, и на акриловый грунт) в несколько слоев. И всё, матовое покрытие, соответствующее одному из цветов RAL, готово. Но если подходящего цвета в палитре грунта-эмали нет, можно поверх нее нанести ту эмаль, которая больше всего понравилась.

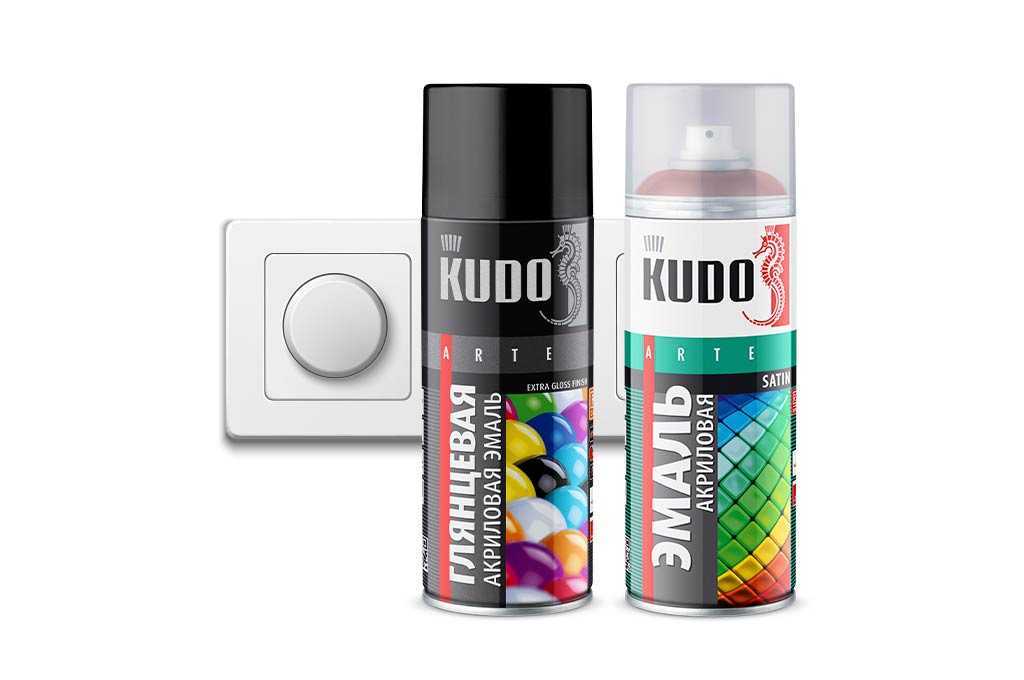

Лучше всего для нанесения на пластик подойдут акриловые материалы: универсальная быстросохнущая высокоглянцевая и матовая эмаль RAL KU-AXXXX и эмаль шелковисто-матовая SATIN RAL.

Акриловые металлики SILVER GRAIN FINISH, REFLECTIVE FINISH, MIRROR FINISH, хоть и отличаются по типу пигмента (подробнее о типах пигментов здесь) наносят только на предварительно загрунтованные поверхности. Грунт ‑ акриловый KU-210X.

Алкидные краски в баллончиках наносить на пластик можно только по Активатору адгезии KU-6000. Алкидные эмали имеют особенности при нанесении, сушке и полимеризации, поэтому вначале рекомендуем почитать о них вот здесь.

Эфироцеллюлозную автомобильную эмаль металлик также наносят на акриловый грунт. Про ремонтную окраску автомобильного пластика можно прочтитать в этой статье

Финишное покрытие – Нанесение лака

Обязательно покрывать лаком нужно только автомобильный металлик на эфироцеллюлозной основе. Лучше всего подойдет 1К акриловый автомобильный лак KU-9010, также можно использовать универсальные акриловые KU-9002 и KU-9004 (глянцевый и матовый).

Для придания глянца и дополнительной защиты можно покрыть лаком матовые акриловые эмали, но это не обязательно.

Алкидную эмаль покрывать лаком не стоит – она сама дает достаточный глянец и по прочности превосходит акриловый лак.

Чем красить пластик салона авто

  • Зашкурить.
  • Обезжирить.
  • Выяснить, надо ли его грунтовать или нет.
  • Восстановить текстуру, если это необходимо.
  • Покрасить в желаемый цвет.

Чем зашкурить

Для матирования салонной пластмассы под грунт обычно достаточно красного скотч-брайта. Это абразивный материал на войлочной основе, похожий на жесткую сторону губки для мытья посуды. Преимущество перед мелкозернистой наждачкой состоит в мягкости, что позволяет данному инструменту качественно обработать различные изгибы и углубления.

Чем обезжирить

Маляры со стажем советуют использовать только антисиликон. Дело в том, что классические растворители в виде уайт-спирита или сольвента могут испортить пластмассовую единицу. Например, после использования органики образуются пятна, которые трудно скрыть даже покраской. К слову, от уайт-спирита мы уже рекомендовали отказаться при выполнении технологии, описывающей, как убрать гудрон с кузова машины не повредив краску.

Нужен грунт по пластику или нет

Причина комканья и отслаивания свежей краски в том, что предварительно не был нанесен грунт (праймер). Это состав со специальной формулой различных присадок и пластификаторов, который улучшает адгезию краски с поверхностью. Однако не все пластмассы нуждаются в обработке праймером. Чтобы установить, грунтовать ли салонный пластик или нет, необходимо провести два эксперимента:

  1. Поджечь кусочек обрабатываемого изделия.
  2. Погрузить деталь в воду.

Важно грамотно подойти к выбору грунта. Так обычные автомобильные составы не годятся – краска вмиг слезает

Нужен специальный грунт, предназначенный именно для пластика.

Когда необходима структурная краска

Если вы когда-либо щупали черный пластмассовый бампер или темный корпус бокового зеркала автомобиля в недорогой комплектации, то наверняка ощутили, что осязаемая поверхность словно покрыта мелкими пупырышками. Матовый шероховатый эффект это есть структурный пластик. Изучаемая краска воссоздает этот же результат, и обычно используется для маскирования потертостей и легких царапин.

Что с самой краской

Сперва определитесь, какое покрытие вы хотите получить. Вот некоторые примеры:

  • Soft-Touch. Обычно применяется для торпедо. Поверхность получается слегка шелковистой и прорезиненной. Такое покрытие наносится на панель с завода.
  • Обычное, шероховатое. Наносится на жесткий пластик. Например, боковые части центральной консоли, нижние накладки на дверные карты или ручки для закрывания дверей.
  • Глянцевое. Используется для отделки салонных рычагов, предназначенных для открытия двери.

Затем выясните для себя, какому оттенку отдать предпочтение. Если покраска интерьера планируется исключительно в реставрационном ключе, то потрудитесь найти фирменный каталог с распределением цветов внутренностей и наружностей по VIN-номерам. Оригинальная краска, подобранная по заводскому каталогу (например, у VW это ETKA), сохранит монотонность общей картины интерьера. Так будет из-за того, что между окрашенными и неокрашенными деталями не будет заметного различия.

Если вести разговор в плоскости приведенных примеров, то как раз аэрозольный баллончик Soft-Touch лучше приобрести по официальной линии. Чтобы получить обычный шероховатый слой, достаточно использовать классическую краску в паре со структурной. Приведем примеры для распространенных оттенков:

  • Черный. Подойдет ВАЗовский черный Космос (код 665).
  • Серый. Отлично ложится ВАЗовский декорант (графит), предназначенный для бамперов.

Впрочем, цвет и происхождение краски – вещи сугубо индивидуальные и подбираются исключительно по собственным предпочтениям. Продолжая разговор о шероховатых покрытиях, уместно упомянуть об известном RAPTOR U-POL, защитном покрытии для экстерьера авто, и его подобии – HB BODY.

Красить пластиковые детали салона авто мы рекомендуем только баллончиком. При нанесении эмали кистью есть риск образования потеков. К тому же сохнет такой слой гораздо дольше, а это значит, что вероятность поймать частицы пыли значительно выше.

Причины замены и масло в фильтре

Масло в воздушном фильтре ваз 2112 также часто становится причиной замены этого детали. Чаще всего воздушный фильтр меняют вместе с маслом в двигателе и масляным фильтром. При замене масла, заменять масляный фильтр также необходимо, оставлять старый нельзя. Процесс замены масла в двигателе ВАЗ 2112 достаточно прост и по силам любому автолюбителю, кого не пугает вид гаечных ключей. Кроме того это не занимает много времени. Что необходимо иметь для замены масла в двигателе:

  • Необходимость и желание.
  • Свежее моторное масло.
  • Промывочное масло.
  • Новый масляный фильтр.
  • Новое уплотнительное кольцо для сливной пробки.
  • Ёмкость для слива масла.
  • Шестигранник «на 12».
  • Ключ для масляного фильтра.
  • Прогретый двигатель.

Масло в гофре воздушного фильтра ваз 2112

Для замены масла производим следующие действия:

  • Подставляем ёмкость для отработки под сливную горловину на поддоне двигателя.
  • Шестигранником откручиваем сливную пробку. После того, как пробка откручена, открываем маслоналивную горловину, чтобы масло стекало быстрее.
  • После слива масла – закручиваем сливную пробку обратно и наливаем промывочное масло. Контролируем уровень по щупу. Затем заводим двигатель и даём ему поработать 10-15 минут (время промывки указано на промывочном масле). Затем снова откручиваем сливную пробку и сливаем промывку.
  • Пока стекает масло, откручиваем масляный фильтр. Он находится на двигателе, в сторону салона, ближе к правой стороне по ходу движения (сторона переднего пассажира). Если фильтр не поддаётся «от руки» — применяем специальный ключ. Такой ключ может заменить обыкновенный ремень, застёгнутый и накрученный на пол-оборота на фильтр.
  • Берём новый фильтр и смазываем резьбу и уплотнительное кольцо свежим маслом.
  • Прикручиваем новый фильтр. Когда фильтр коснётся посадочного места (появится усилие), доворачиваем его на ¾ оборота.
  • Закручиваем сливную пробку, предварительно заменив на ней уплотнительное кольцо.
  • Заливаем свежее моторное масло, контролируя его уровень по щупу. Нужно залить до отметки «МАХ».
  • Заводим двигатель и не пугаемся горящей красной лампы, которая сообщает о отсутствии давления масла. Через несколько секунд она должна погаснуть. Дело в том, что новый фильтр должен наполниться.
  • Глушим двигатель и, через пару минут, проверяем уровень масла по щупу. При необходимости доливаем.

Масло в патрубке воздушного фильтра ваз 2112

Масло в корпусе ВФ Ваз 2112 может появиться не только из-за старой смеси, но и по причине отсутствия маслоулавливателя на трубке. Кроме того, вполне вероятно, что при замене масла в двигатель залилось много смазки.

Масло воздушном фильтре ваз 2112

Ну вот и все. Позаботившись о корпусе ВФ и заменив старый фильтр на новый, можно быть спокойным. Теперь в автомобиле свежее масло и можно продолжать его эксплуатировать. Как видим, работы довольно просты, и занимают они максимум час времени. Это можно посмотреть на данном видео.

Конструкция печки

Отопитель салона составлен двумя пластмассовыми кожухами (левым и правым). Они соединены крепёжными скобами. В пазы конструкции укладывается уплотняющий жгут. Принудительное нагнетание воздуха в салон выполняет электровентилятор. Он закреплён двумя винтами сверху печки. К нему легко добраться со стороны двигателя внутреннего сгорания.

Вентилятор печки приводится в движения рабочим колесом электродвигателя. Мотор печки ВАЗ 2109 имеет две спирали резистора, которые обеспечивают три варианта скорости вращения. Схема печки включает дополнительный резистор для получения нужной частоты вращения. В состав радиатора входят охлаждающие пластины, два ряда трубок и два пластмассовых бачка.

Управляется печка тремя рукоятками. На панель приборов прикреплен кронштейн, на осях которого и устанавливаются эти рукоятки. Рычажок управления печкой воздействует на рычаг крана радиатора и рычаг привода заслонки. Если ходунок отвести вправо на максимум, заслонка и кран полностью открыты — и вентилятор отопителя ВАЗ 2109 подаёт воздух на радиатор, в котором прогоняется нагретый тосол или антифриз. Соответственно, если рукоять стоит в среднем положении, заслонка и кран открываются наполовину — и воздух становится не таким горячим.

Подвинув рычажок в крайнюю левую позицию, получаем полностью закрытый кран и заслонку. Печка дует холодным воздухом.

Основные особенности

Для начала работы необходимо подготовить инструменты: рулетку (или что-либо другоедля осуществления замеров), углошлифовальная машина (болгарка), дрель со сверлами и коронками, набор гаечных ключей, сварка и полотно стали.

В заводских условиях защита, изготовленная путем штамповки, и на ней имеются ребра жесткости, которые без пресса невозможно произвести. Поэтому, при выборе стального листа надо учитывать, что он должен быть толще заводской, его толщина должна быть примерно 4 миллиметра.

Понятно, что чем больше пространства будет закрыто под двигателем, тем лучше. Максимальным покрытием будет обеспечиваться дополнительная защита картера двигателя и подкапотного пространства от попадания грязи, снега и воды.

Этап 1

  1. Первым делом необходимо загнать машину на яму, эстакаду или подъемник, для обеспечения свободного доступа.
  2. Производятся замеры днища, где будет располагаться защита, и размеры переносятся на подготовленный лист металла. При этом надо учитывать необходимое свободное пространство для поворота колес и свободного хода различных механизмов, в частности, рычагов подвески и приводов. Как минимум надо оставлять 10 мм зазора. Также, надо постараться соблюсти форму закрываемого пространства, чтобы не оставлять зазоров и что бы исключить выступающие части металла, например в арках колес.
  3. Перед началом выкраивания формы и резки, надо продумать способ крепления щита к машине. При этом, нежелательно сверлить отверстия в раме, кузове или других деталях машины. Надо найти подходящие резьбовые соединения, например, кронштейны реактивных тяг. На самой защитеможноприменить быть два варианта крепежных кронштейнов:
    • Сделать проушины как продолжение листа металла. В этом случае при замерах днища машины необходимо их учитывать и размечать. Затем сверлить отверстия необходимого диаметра и, если необходимо, выгибать.
  4. При невозможности или сложности изготовления вышеуказанного крепления, кронштейн изготавливается отдельно из остатков металла. Это могут быть различные формы — уголки, пластины, скобы и т.д. К автомобилю они крепятся на резьбовые соединения, а к защите можно крепить с помощью сварки. Для большей жесткости, сваривать детали следует внахлест, ни в коем случае не стык в стык.

Что такое картер двигателя

Устройство изобретено еще в 1889 году английским инженером Джоном Картером. Изобретатель разработал корпус для популярного в то время велосипеда марки Sunbeam, считающийся первым в мире картером. Предназначено оно было для содержания масла, смазывающего цепь, укрытия ее от внешних воздействий.

Некоторое время спустя картер стал широко применяться и в автотехнике, начинавшей бурное развитие. Сейчас он присутствует почти во всех узлах, использующих масло и, естественно, в двигателе.

По вертикальным сторонам картера проходят специальные каналы, используемые для свободного перетекания масла в поддон, где оно остывает, а после втягивается насосом. Чтобы мельчайшие частички металла, образовавшиеся при износе кривошипно-шатунного механизма, не поступали в смазку, на стене резервуара размещены магниты.

В отдельных моделях двигателей дополнительная защита обеспечивается мелкой сеткой из тончайшей проволоки, которая задерживает частички более крупных фракций и не допускает их оседания на дне.

В корпус проникают выхлопные газы, а также концентрируются пары масла, ухудшающие качество смазки. Для вентиляции картера двигателя установлена небольшая трубка, подключенная к воздушному фильтру либо к головке блока цилиндров.

Расположение и назначение картера

Вопрос о том, где расположен картер, не совсем правильный. Он размещается в том же месте, где и «движок», потому как относится к его компонентам. Картер по сути является объемом пространства между коленвалом и поддоном. Так как в нем размещен резервуар для стекающего масла, оба элемента нередко считают единым понятием. Но фактически поддон используется не только для накопления смазки, а считается только частью конструкции.

Функции картера следующие:

Размещение и закрепление двигающихся частей двигателя, нуждающихся в качественной смазке.

Хранение большого объема масла, применяемого в двигателе. Для этих целей задействуется нижний элемент – масляный поддон, образующий своеобразную полость. Для удаления отработанной смазки внизу емкости предусмотрен слив, закрытый пробкой.

Охлаждение. В процессе работы двигателя температура контактирующих поверхностей и вращающихся частей постепенно возрастает. Вместе с ними также прогревается и залитое в емкость масло. Чтобы смазочный материал не перегревался и не терял своих характеристик, его требуется остужать. Эта функция возложена на резервуар, непрерывно соприкасающийся с воздухом. При перемещении автомобиля поток нарастает, охлаждая двигатель.

Защита маслонасоса и КШМ от загрязнителей и ударных воздействий. Для изготовления картера применяется высокопрочный металл

При езде по неровностям и неосторожном вождении автомобиля, он защищаеткрутящийся вал и насос от поломки.

Материалы для изготовления картера

На некоторых моделях европейских авто имеется картер из высокопрочного термостойкого пластика. Но из-за высокой стоимости его использование сильно ограничено. Для повышения прочности и стабильности корпус иногда дополняется ребрами жесткости.

Поддон картера двигателя также отливается из алюминия либо изготавливается из листовой стали способом штамповки. Такая емкость обеспечивает лучшее охлаждение двигателя. Существенные недостатки – слишком высокая цена, меньшая прочность и слабая ремонтопригодность.

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

  • корпус;
  • радиатор печки;
  • патрубки теплообменника;
  • регулирующий кран;
  • вентилятор;
  • электромотор вентилятора;
  • воздуховоды и распределительные заслонки.


Система отопления нагревает поступающий в салон воздухРоль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.


Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.
