Как и все лампы с префиксом E, использующие обозначение трубки Малларда – Филипса , EL34 имеет напряжение нагревателя 6,3 В. В соответствии с техническими данными, содержащимися в старых справочных руководствах по электронным лампам, пара EL34 с напряжением пластины 800 В. может производить выходную мощность 90 Вт в классе AB1 в двухтактной конфигурации. Однако такая конфигурация встречается редко. Одно из применений этого типа было в усилителях громкоговорителей «Australian Sound», обычно используемых в государственных школах Австралии в 1950-х годах, с использованием четырех EL34 на ~ 200 Вт. Чаще встречается пара EL34, которые работают с классом AB1 в двухтактном режиме около 375–450 В и производят выходную мощность 50 Вт (если используется фиксированное смещение), в то время как четыре EL34, работающих с классом AB1 в двухтактном режиме, обычно работают где угодно. напряжение пластины от 425 до 500 В и мощность 100 Вт. Эта конфигурация обычно встречается в гитарных усилителях .

Текущее производство JJ E34L, версия с синим стеклом

EL34 представляет собой пентод, а 6L6, который обеспечивает аналогичный диапазон выходной мощности, представляет собой лучевой тетрод, который RCA называют лампой мощности луча . Хотя силовые пентоды и лучевые тетроды имеют некоторые различия в своих принципах работы (формирующие луч пластины лучевого тетрода или пятый электрод (3-я сетка) пентода, оба служат для предотвращения возврата непоглощенных электронов с анода (или пластины) к 4-му электроду (2-я сетка)) и имеют некоторые внутренние конструктивные отличия, они функционально практически эквивалентны. В отличие от 6L6 (EIA base 7AC), EL34 имеет подключение к электросети 3, подключенное к отдельному контакту (Pin 1) (EIA base 8ET), и его нагреватель потребляет 1,5 А по сравнению с нагревателем 0,9 А в 6L6. Тем не менее, Sylvania (и, возможно, GE) продавала трубку как 6CA7, которая была не только в совершенно другой оболочке «толстого мальчика», но и использовала пластину формирования луча, очень похожую на 6L6. Осмотр слюдяной прокладки наверху трубки подтвердит отсутствие решетки-глушителя. Хотя эти лампы имеют схожие (но не идентичные) характеристики, они сделаны по-разному.

Подходят лампы EL34 российского производителя Светланы.

EL34 был представлен в 1949 году Philips , материнской компанией Mullard . Хотя они больше не производятся, они производятся , среди прочего, компаниями JJ Electronic , Shuguang, Svetlana и Reflector ( Sovtek , Electro-Harmonix , Tung-Sol и другие). Некоторые фирмы производят соответствующую лампу под названием E34L, которая рассчитана на более высокое напряжение смещения сети , но может быть взаимозаменяемой в некотором оборудовании.

Принципиальная схема

В первом каскаде (рис. 1) работает один из триодов лампы 6Н8С. Лампа выбрана после прослушивания в данной схеме нескольких типов в различных режимах и имеет на взгляд (ухо?) автора несколько преимуществ. Ее звуковая сигнатура отличается естественностью, а построение стереопанорамы — точностью и глубиной.

Если усилитель изготавливается в виде моноблоков, разумно применить одиночные триоды 6С2С — даже с несколько лучшим результатом. Могут подойти также и 6С5 (6С5С).

Примечание. Возможно, кому-то понравится звук лампы 6Н1П, которая также неплохо работает в данной схеме, но автор считает ее звучание здесь резковатым.

Небольшой по величине резистор автоматического смещения не шунтируется конденсатором, что создает небольшую местную ООС с линеаризующим действием. Кроме того, отсутствие конденсатора снимает проблему его влияния на звук, которое почти никогда не бывает положительным.

Для выходного каскада также после проб выбрана лампа EL34 в три-одном включении.

Совет. Постарайтесь ее найти, она порадует вас упругим басом, гармоничным тональным балансом — прекрасный прибор!

Существовал и ее отечественный аналог, правда, малораспространенный — 6П27С. Несколько хуже будут 6ПЗС (в этом случае предпочтительнее 6ПЗС-Е), ГУ-50. При соответствующем перерасчете выходного каскада можно попробовать 6Н5С (6Н13С), по паре включенных в параллель EL84 (6П14П), 6П1П, 6П6С (все — в триодном включении) или 6С19П.

И наконец, кто располагает лампами 6СЗЗС или 6С41С, может и с ними поэкспериментировать, умощнив источник питания и понизив анодное напряжение. Хотя, строго говоря, мощность первого каскада в данной схеме для их «раскачки» недостаточна.

На схеме (рис. 1) показана цепь общей отрицательной обратной связи (резистор R7), введенная с целью снижения интермодуляционных искажений. Однако в авторском варианте ОС не включена.

Примечание. Автор настороженно относится к применению общей ООС в подобных схемах, тем более, что в данном усилителе с выключенной ОС искажений не слышит. Послушайте и определите, как вам больше нравится.

Схема содержит совсем небольшое количество элементов, но качество каждого очень важно. Здесь мы изложим некоторые желательные «излишества», хотя и в минимальном варианте звучание усилителя вас не огорчит

Начнем с регулятора громкости. Если вам доступен дискретный переключатель высокого качества — лучше применить его, собрав схему L-аттенюатора. На практике бывает достаточно всего 5-6 положений.

Резисторы R2—R5 типа МЛТ-2. R2 выполняет защитную функцию при возможном нарушении контакта в движке потенциометра Rl. R6 можно набрать из четырех МЛТ-2 в смешанном соединении или применить проволочный остеклованный мощностью 10 Вт. Допуск номиналов всех резисторов — 5%.

Конденсатор для цепи катода выходной лампы лучше приобрести импортный — из наших деталей подойдет разве что К50-35. Но наилучшим решением будет применение здесь полипропиленовых или бумажных (МБГЧ или МБГП) конденсаторов емкостью хотя бы 50—60 мкФ.

Выходной трансформатор заслуживает отдельного разговора. Если ориентироваться на его самостоятельное изготовление, сечение железа следует выбрать около 10 см2 (можно немного больше).

Намотка секционированная — чередование 5 слоев «первички» (2500 витков, 00,25 мм) и 4 слоев «вторички» (300 витков, 00,6 мм). Сделайте отводы от 240-го и 270-го витка для настройки под конкретную акустику.

Автору больше нравится звучание трансформаторов на Ш-железе, но можно применять и ленточный сердечник. Многое зависит от качества стали — лучше всего использовать сердечник от какого-либо звукового трансформатора (кинотеатральная аппаратура, ламповые радиоузлы и т. д.). Толщина немагнитной прокладки при сборке — около 0,15 мм.

Если применяете межобмоточную изоляцию из конденсаторной бумаги, то лучше пропитать собранный трансформатор парафином для повышения электрической прочности и фиксации витков.

Автор использует для изоляции тонкую сантехническую ленту «ФУМ» (белого цвета). Она хорошо фиксирует витки, обладает свойствами отличного диэлектрика. И если трансформатор при этом намотан аккуратно (витки по краям не проваливаются и т. п.), его можно и не пропитывать.

Лампа — зажигает!

Ну же, давайте, расскажите мне, как для лампы надо выбирать жанры. А в случае с Cayin CS-100A на лампах EL34 жанры пришлось выбирать еще и для каждого из режимов его работы!

Только не подумайте, что это была сложная задача или цель теста. Жанры из плейлистов Tidal шли по накатанной, а режимы CS-100A переключались им в такт.

В триодном режиме лампы действительно светят более мягким и спокойным светом, на грани теней которого можно обнаружить мириады оттенков. Этот звук очень похож на тот, что можно ожидать от ламповой техники.

Однако «темным» или «мутным» назвать этот звук просто язык не повернется. Скорее это нейтрально-светлая сторона, которая сохранила в себе приятную ажурность дополнительных гармоник.

Тем не менее, мы пришли к этому свету под хороший ритм: нейтрально-светлая подача вовсе не означает отсутствие баса. Даже с не самыми басовитыми Monitor Audio Gold 100 этот ламповый интегральник успешно парировал ваши сомнения по поводу его способностей в нижнем регистре.

Короче говоря — джаз, любой вокал, иногда классика, блюз и все-все примыкающее к этим стилям очень интересно слушать именно в триодном режиме. Даже Александр Градский с треком «Как молоды мы были» впервые был прослушан до конца и навеял волну неведомой, но приятной ностальгии.

Еще один трек, который сразил наповал — «Let It Take You» от Goldfrapp. Запись не самая аудиофильская и жанр вообще не понятен. Но вокал солистки в этот раз нашел какую-то лазейку к новым ощущениям и наладил с ними устойчивую связь. Супер!

«Ультралинейный режим» — звучит очень пафосно! Но по факту никакого там пафоса нет, а есть только хард-рок. Cayin CS-100A, заряженный лампами EL34, начал ломать стереотипы с трека «All Nightmare Long» от Metallica. Любители подобной музыки подтвердят, что это не самый простой трек, который не по зубам даже многим транзисторным усилителям.

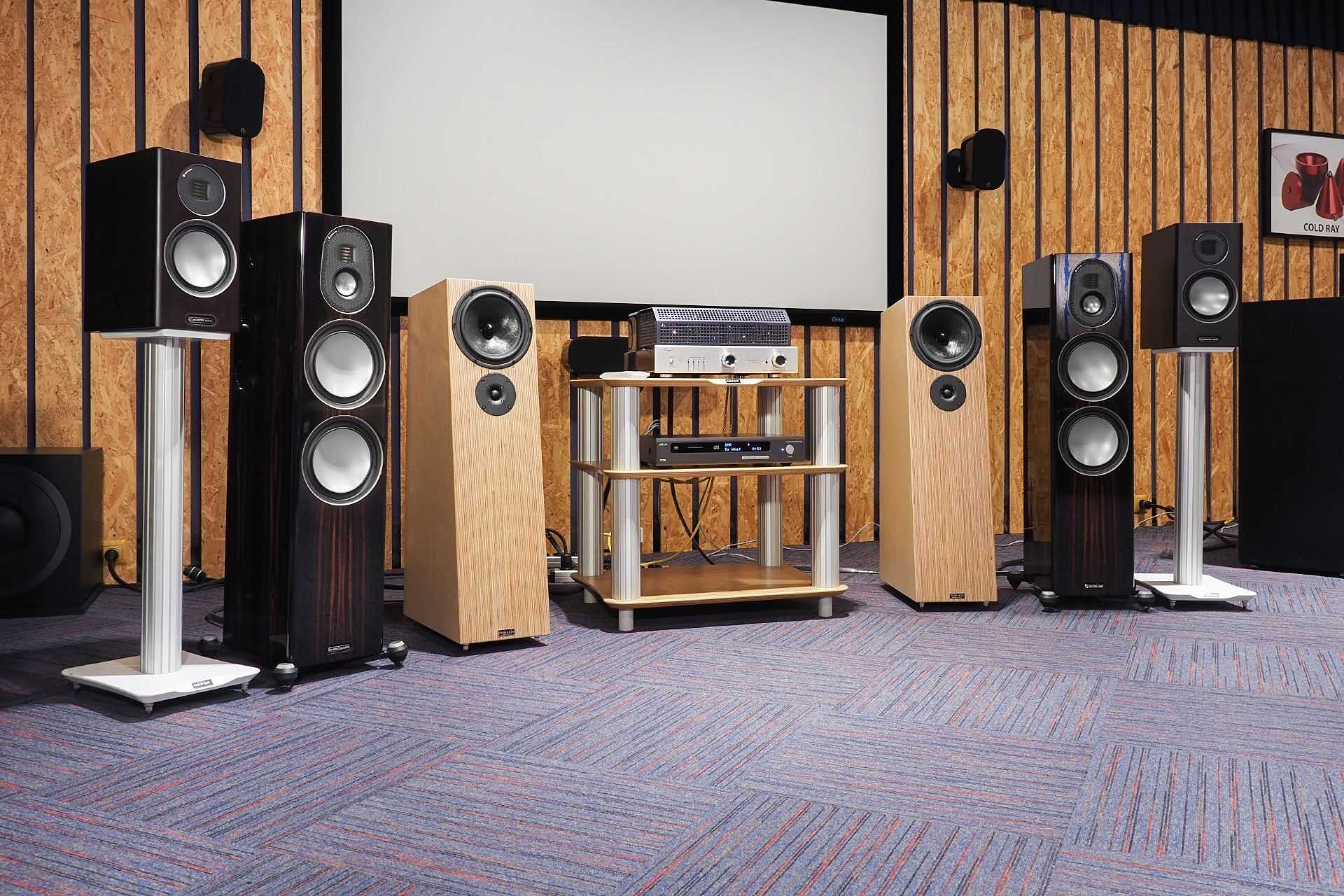

А тут лампа так отстучала бочку, что возникло непреодолимое желание подтащить к тестируемому сетапу напольники Monitor Audio Gold 300. Благо, администратор салона «Аудиомания», в котором проходил тест, был чем-то занят и не смог воспрепятствовать порыву души.

Конечно, Gold 300 уже не ровня нашему Cayin — и как нагрузка они непростые, и как компаньон в одной системе тоже вряд ли подходят из-за разницы в цене. Но если очень хочется…

Вот тут ультралинейный режим показал, что такое панч, разрешение и скорость! Конечно, не стоит питать надежд, что CS-100A уделает по этим параметрам транзисторный интегральник, заточенный под скорострельность. Но как дополнение и противоположность к эмоциональному триодному режиму — вряд ли кто-то ожидал, что будет настолько круто.

Под другую акустику захотелось сменить и репертуар: с такими напольниками сам Брюс Уэйн велел послушать саундтреки из фильма «Джокер». И здесь что-то пошло не так — не хватило мрачности и, как следствие, атмосферности происходящего. Понятно, что нейтрально-светлый источник в компании с таким же усилителем и акустикой вряд ли погрузят вас в мрак и темноту. Но так хотелось…

Напоследок пусть будет еще что-нибудь особенное. Например, «Strong» от London Grammar. И надо же — снова что-то пошло не так. В процессе поиска темноты и атмосферы у Джокера я совсем не разглядел, что на лицевой панели CS-100A светится индикатор «UL» — включен ультралинейный режим. Тут же нажатием кнопки на пульте исправил ситуацию: триодный режим — «ON», и слушатель буквально растаял в кресле.

↑ Настройка усилителя

Тут я полностью цитирую Манакова: Первый каскад настраивается по падению постоянного напряжения 1,8-2 В в контрольной точке на катодном резисторе подбором номинала этого резистора. Второй каскад настраивается по падению постоянного напряжения в контрольных точках на катодных резисторах 1 Ом ламп выходного каскада, путём регулировки напряжения смещения на управляющих сетках этих ламп. Падение напряжения на них должно быть 0,035-0,04 В, что соответствует току анода каждой лампы 35-40 мА. Наиболее «экономные» могут снизить токи выходных ламп до 25-30 мА. Я думаю, излишне напоминать о том, что все эти настройки нужно производить в режиме молчания. По переменному напряжению фазоинверсный каскад настраивается при подаче переменного напряжения около 0,5 В с частотой 3 кГц на сетку левого триода лампы 6Н9С, подстроечным резистором в цепи сетки правого триода лампы выставляется одинаковое по величине переменное напряжение на анодах лампы. При этом нужно пользоваться вольтметром с входным сопротивлением не менее 1 мегОм.

Добавлю лишь, что при использовании ламп EL34, токи покоя можно (и нужно!) смело поднимать примерно до 56 — 60 мА, при анодном напряжении около 350 В.

В клетке

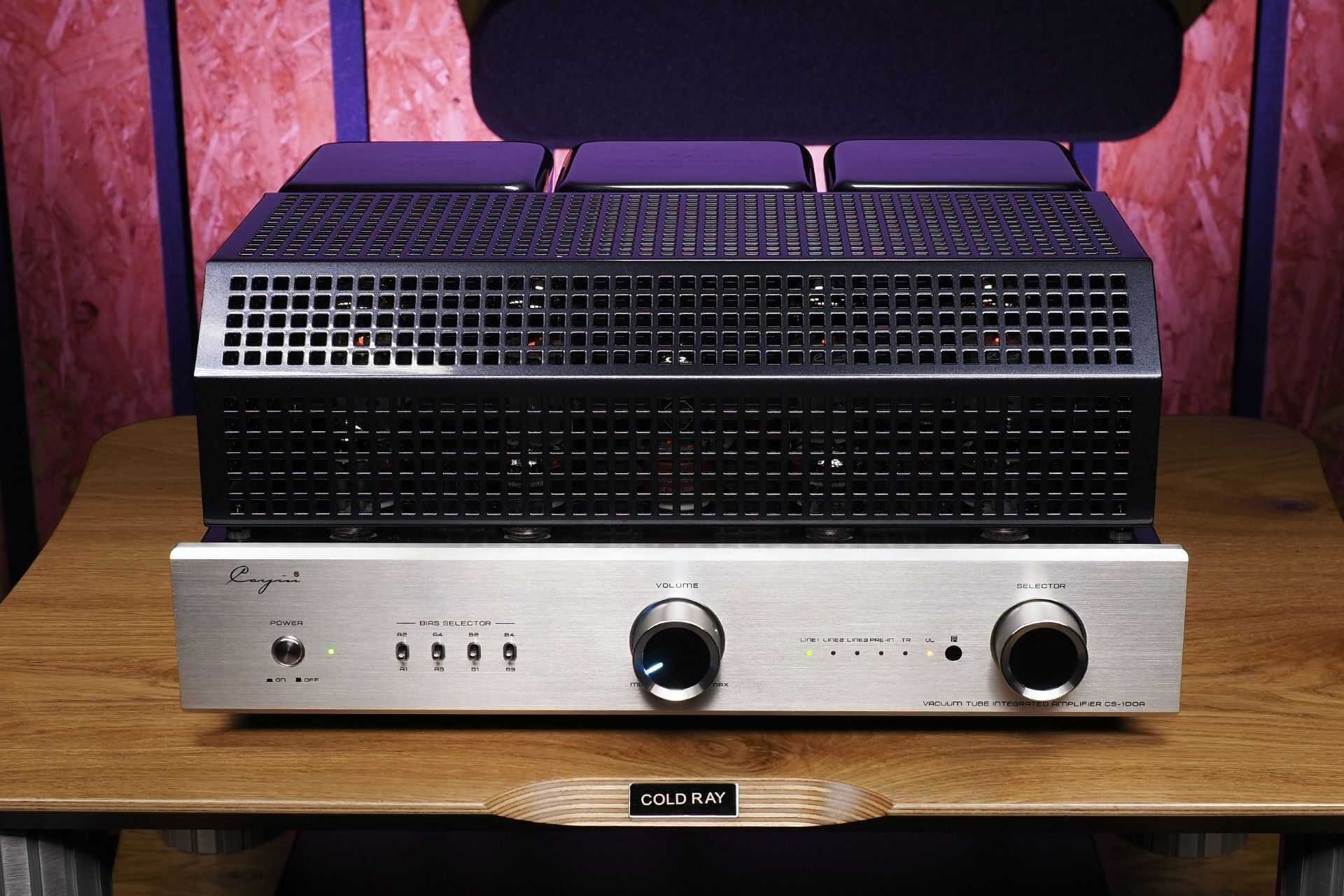

В первую очередь, вас встретит клетка почти во весь усилитель шириной, которая ограждает просто огромное количество ламп от внешнего мира. Или мир от ламп.

Ламп у Cayin CS-100A — целый микрорайон! И большие, и маленькие, и средние… Честно — так и запутаться можно. Поэтому держите список: одна 6SN7; две 12AU7EH; еще две 12BH7EH и, наконец, в выходном каскаде — восемь пентодов EL34!

Согласно лучшим ламповым традициям, этот же усилитель можно купить в комплектации с другими лампами. Или же купить отдельно лампы и заменить — вместо EL34 предусмотрена установка KT88. Если вы все-таки решились на этот эксперимент, не забудьте щелкнуть тумблер на задней панели в соответствующее положение.

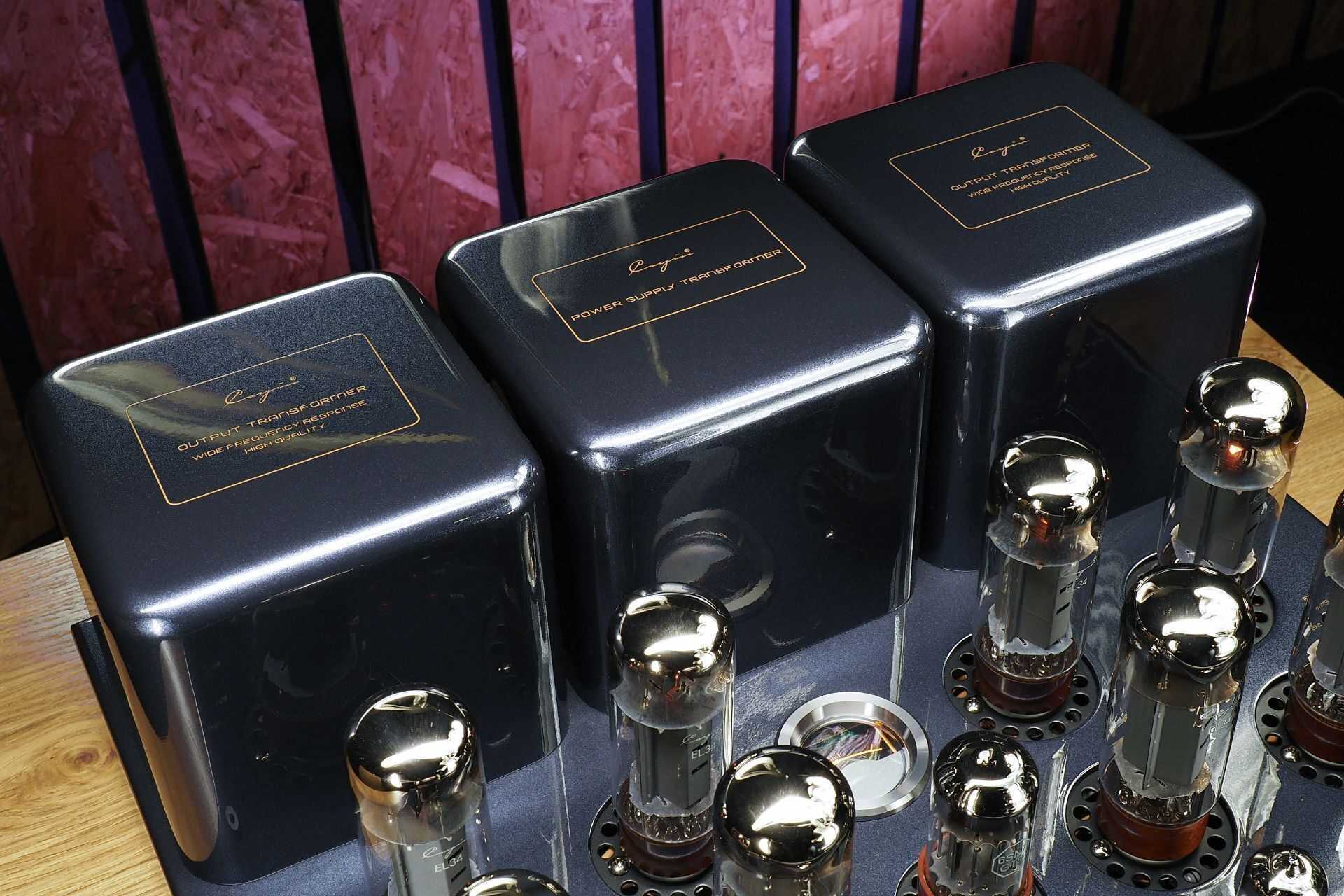

За блоком ламп на страже клетки стоят три кожуха трансформаторов. Центральный — это питающий тор, а по бокам его подпирают два выходных Ш-образных. Их кожухи, как и вся верхняя панель под лампами, оформлены в редком для хайфая цвете, который очень близок к синему и щедро заправлен эффектом «металлик»: такой глубины добились покраской аж в шесть слоев. А надписи на верхних панелях трансформаторов предупреждают, что quality здесь — high, и никак иначе.

В Cayin предлагают два варианта расцветок для CS-100A: серебристый и черный. Но по факту меняется только цвет лицевой панели. На мой субъективный взгляд, с черной панелью аппарат выглядит гармоничнее.

заявка

EL34 широко использовался в мощных звуковых усилителях 1960-х и 1970-х годов, таких как популярные Dynaco Stereo 70 и Leak TL25 (моно) и Stereo 60, а также широко используется в гитарных усилителях высокого класса, потому что он характеризуется за счет большего искажения (что считается желательным в этом приложении) при меньшей мощности, чем у других восьмеричных ламп, таких как 6L6 , KT88 или . EL34 используется во многих британских гитарных усилителях и ассоциируется с «британским тоном» ( Vox , Marshall , Hiwatt , Orange ) по сравнению с 6L6, который обычно ассоциируется с «американским тоном» ( Fender / Mesa Boogie ; более ранний в классических усилителях Marshall «Plexi» использовался KT66 , лучевой тетрод, аналогичный 6L6).

Зажигаем лампы

Все случилось достаточно быстро: Cayin CS-100A лишь немного медлил после включения, но очень быстро пришел в себя и щелчком реле дал знать, что готов к работе. Здесь под руку попался пульт, который сделан очень добротно. Всюду металл, даже на кнопках, и фрезерованные торцы. Такой и вправду приятно держать в руках.

Функций у него — самый необходимый минимум: изменить громкость, выбрать другой вход и… выбрать режим работы усилителя. Триодный или ультралинейный — у каждого из этих режимов есть и свой личный индикатор на лицевой панели, и свой личный звук. Это как иметь два разных ЦАПа в системе с возможностью менять звук с помощью пульта.

Надо сказать, что эта игра затягивает. Хочется и так послушать, и эдак. В конце концов, можно вообще забыть о причине, по которой мы зажгли лампы. Поэтому на первых этапах прослушивания триодный и ультралинейный режимы переключались до тех пор, пока не была выявлена их жанровая принадлежность.

А теперь — поехали!

Снова классика

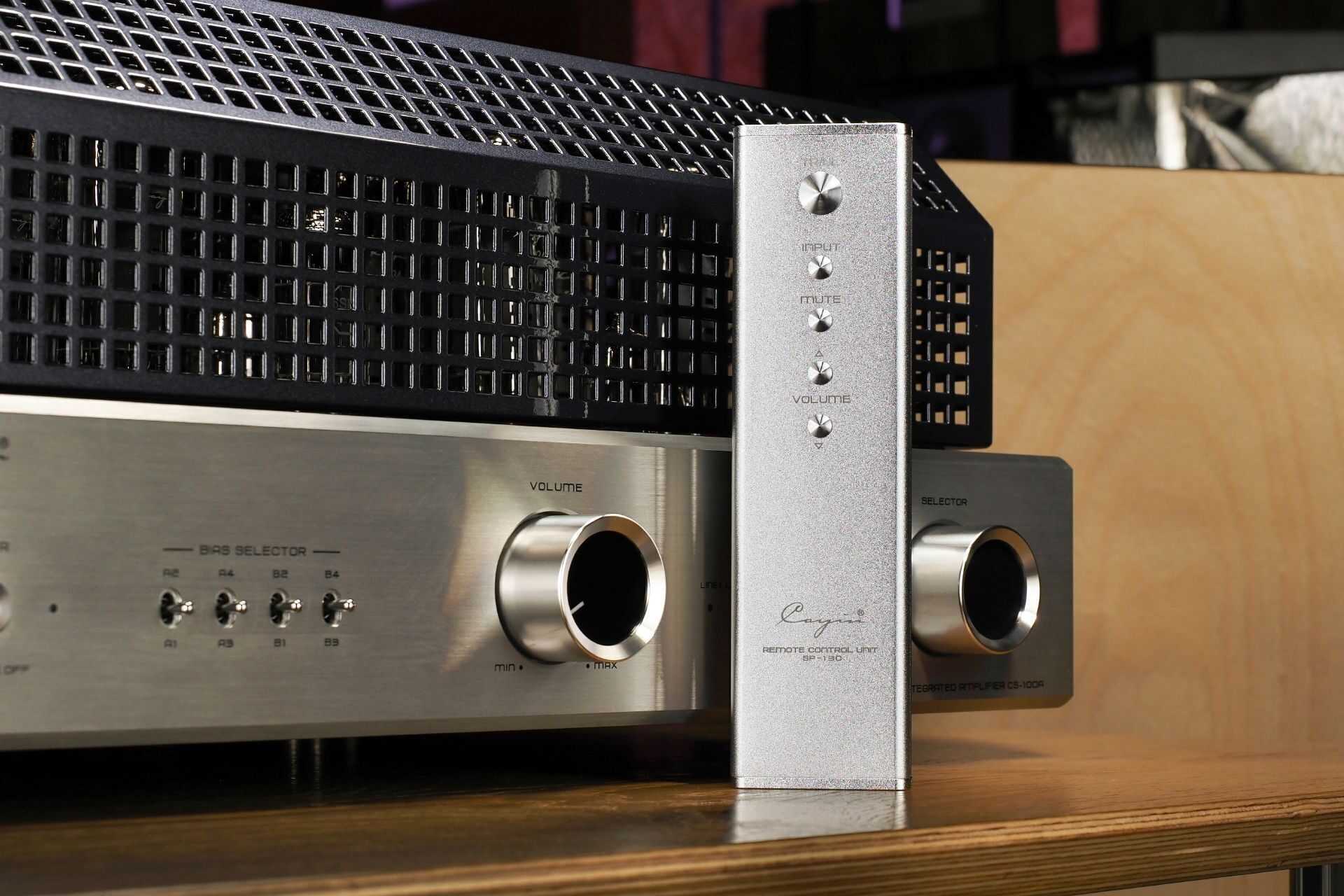

Итак, перед нами вполне классическая компоновка для лампового усилителя. И с дизайном при такой компоновке особо не разгуляешься. Впрочем, есть пара-тройка ламповых аппаратов, на которые взглянуть любо-дорого, а купить их — просто дорого. Вот и остаются производителям классики только анодированный алюминий да синяя краска с эффектом «металлик».

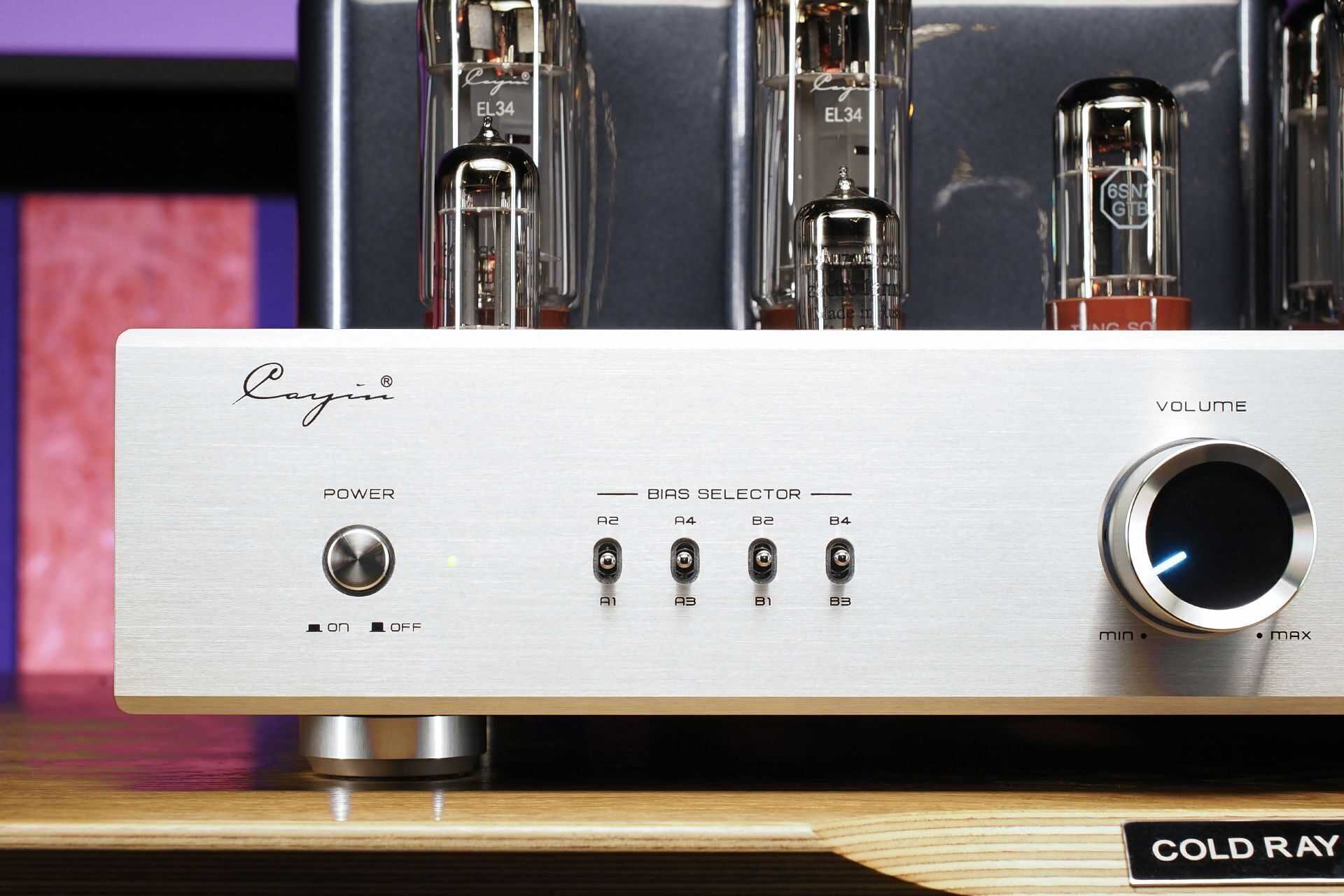

Из анодированного алюминия у CS-100A сделана лицевая панель, которая буквально пестрит всякими тумблерами и индикаторами. Потенциометр Alps и переключатель входов — это всем понятно и привычно. Миниатюрные диоды для обозначения выбранного входа и режима работы — вполне себе решение. Но вот четыре тумблера для работы с подстройкой токов смещения…

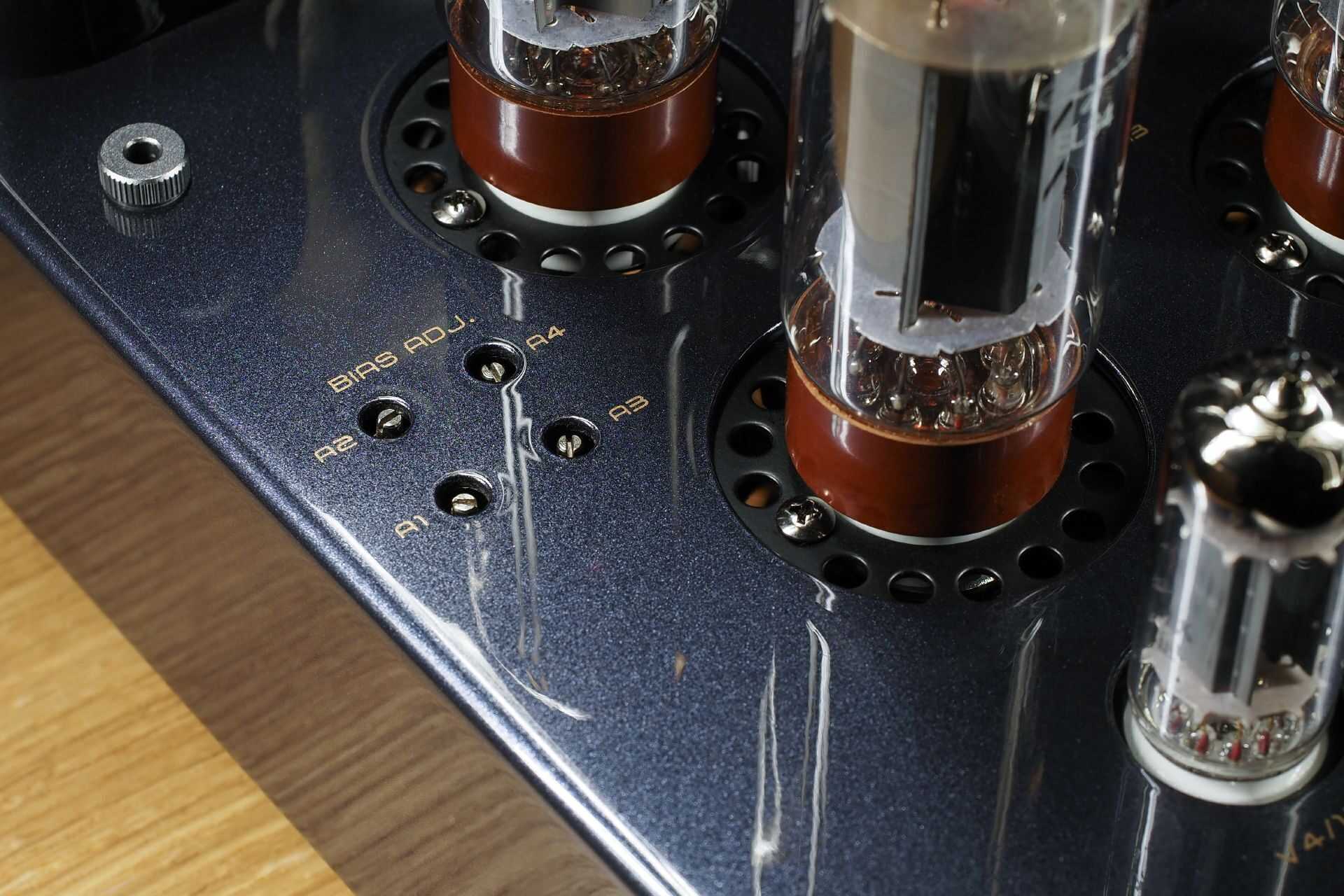

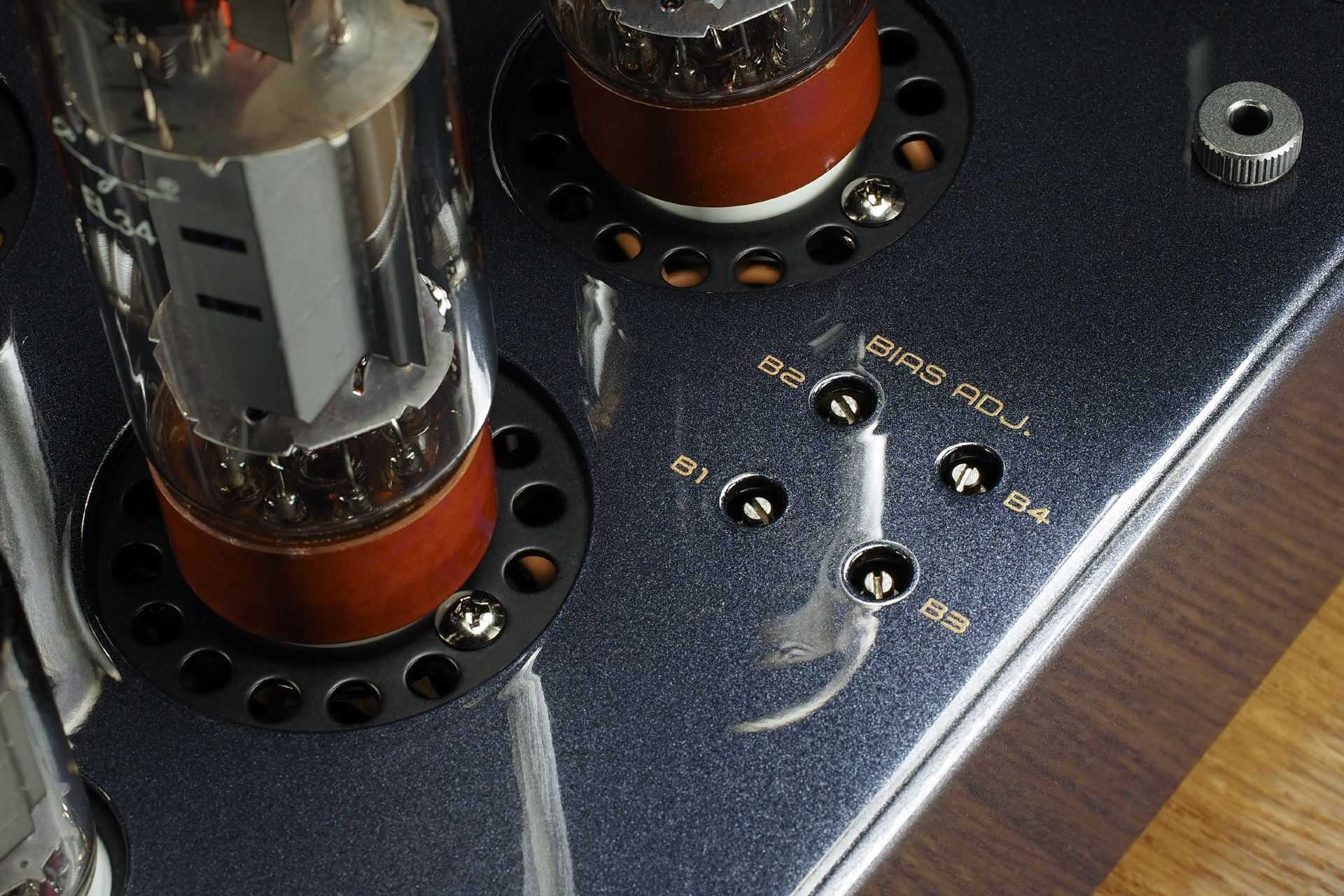

Между лампами есть окошко со стрелочным индикатором для отслеживания уровня токов, а по бокам корпуса еще по четыре утопленных винта, с которыми вы можете скоротать время за подстройкой этих самых токов, которые куда-то сместились…

Возможно, для любителей ламповой техники эта процедура сродни настройке тонарма у виниловодов. Если так, то все вопросы снимаются автоматически. Хотя, конечно, так же автоматически и CS-100A мог бы токи под лампы настроить… Но это, наверное, совсем другая история.

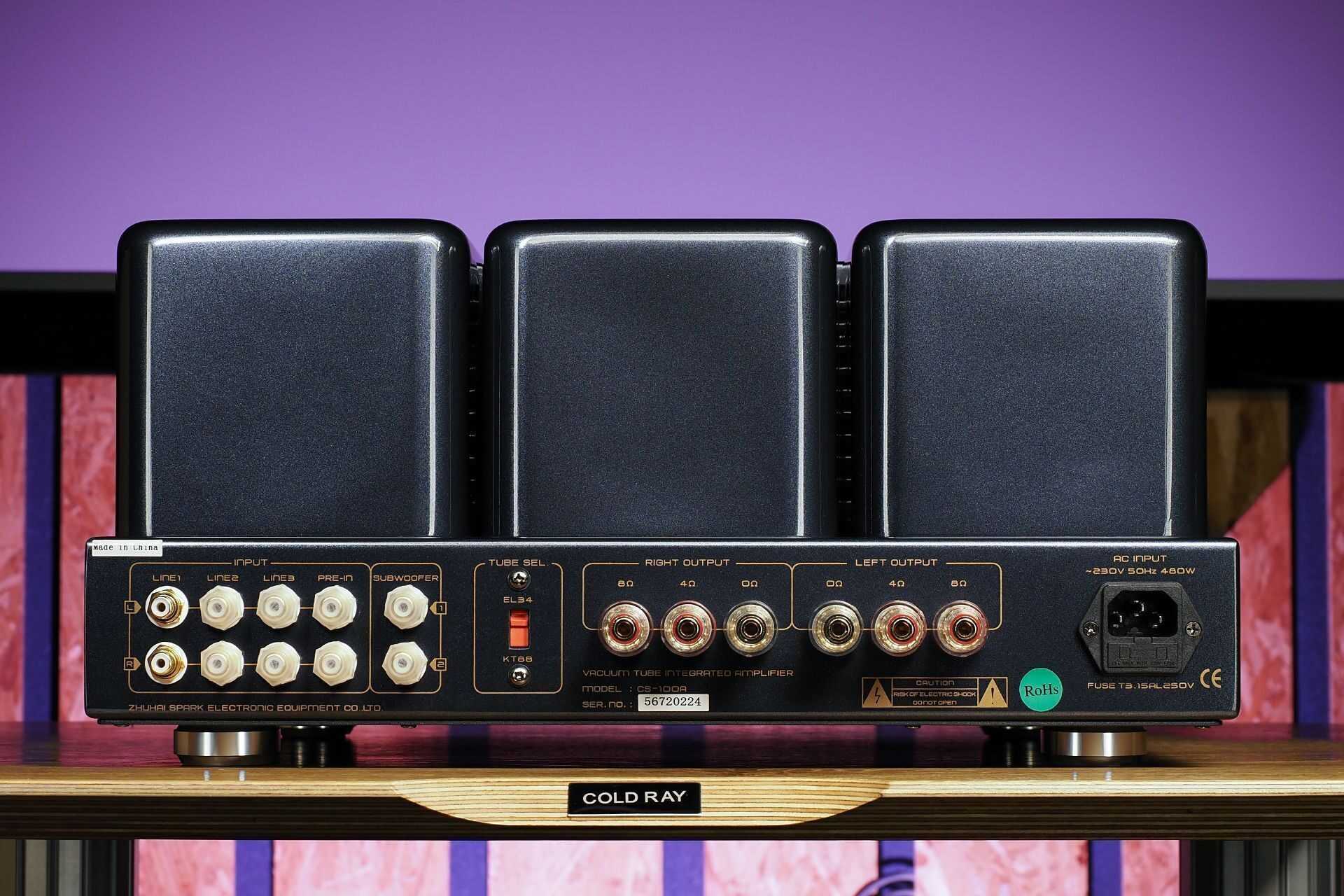

С коммутацией инженеры Cayin, можно сказать, попали в точку. Ее хоть и не много, и нет балансных входов, но зато есть три линейных входа, один вход для подачи сигнала сразу на мощник и выход на сабвуфер.

Вход на Pre-In подает сигнал сразу на усилитель мощности — эта функция очень полезна и для интеграции в домашний кинотеатр, и для подключения к разным источникам, у которых уже есть свой предварительный усилитель.

А еще у Cayin CS-100 A есть клеммы для подключения колонок с импедансом и 4 Ома, и 8 Ом. Три пары клемм смотрятся нарядно. Если же заглянуть в схемотехнику, то там можно найти все, на что способны китайские инженеры с доступом к самым современным технологиям.

Для начала — есть так называемый «мягкий старт», который защитит ваши лампы от негативного влияния высоких токов в момент запуска. Очень полезная фишка, которая на максимально долгий срок оттянет подстройку токов смещения.

В остальном же производитель заявляет, что вся схема реализована на высоком уровне: почти везде — навесной монтаж с серебряными проводниками и только высококачественные конденсаторы и резисторы из углеродной пленки.
