Чиним разъем гарнитуры или пять проводков на четыре контакта

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри

Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату

Чтобы припаять детали внутри динамика, действуйте по инструкции:

Осмотрите внутренность наушника и найдите повреждение.
Если есть порванные кабели, их нужно будет спаять друг с другом.
Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
Очистите и залудите кончики кабелей.
Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
Проверьте наушники.

Как присоединить провода к штекеру?

Сразу отметим, что провода можно просто скрутить, но для получения по-настоящему прочного и качественного соединения, провода нужно припаять. На самом деле ничего сложного в процедуре нет.

Инструменты и расходный материал:

паяльник (подойдёт любой);
припой и канифоль;
чистый разъём (джек 3,5 мм);
изолента;
ножницы;
канцелярский ножик для бумаги.

Аккуратно отрезать провод поперёк, чтобы обе жилы были одной длины.
Разрезать его вдоль, разделив на два провода. Не повредите обмотку пары, так как она является дополнительным защитным слоем и уберегает аксессуар от поломок.
Каждый провод нужно залужить в аспирине (ацетилсалициловая кислота). Зачищать ножом не нужно, так как тонкие жилы повредятся и рано или поздно переломятся
Наживить провода на соответствующие контакты на штекере.
Припаять, используя небольшое количество олова. Лучше, если они не будут касаться между собой, чтобы не провоцировать частотный конфликт.
Изолировать слой при помощи изоленты.
Тоже самое проделать для других контактов.
Обмотать полученное соединение изолентой в несколько слоёв и надеть армированный слой. Если такового нет, можно использовать обыкновенную проволоку из алюминия или меди, после чего обмотать её изолентой ещё раз.

Если всё выполнить правильно, наушники зазвучат как прежде. Если слышны проседания про громкости/глубине/яркости звука – один из пунктов выполнен неверно или контакт частично или полностью нарушен.

Не стоит использовать дешёвый припой, так как сопротивление олова не позволит передать весь частотный диапазон. Звук будет с обрезанным верхом и это не исправит никакой эквалайзер.

Распиновка наушников самсунг

Для работы необходимо запастись следующими устройствами:

Паяльник. Можно покупать не слишком мощный. Есть методы ремонта наушников и без его применения, но они менее эффективны.

Новый разъем, который будет соответствовать типу вашего.

Теперь следует выполнить такие действия:

Нужно отрезать часть старого провода. Расстояние от основания должно составлять приблизительно один сантиметр. Теперь сломанная часть проводов успешно устранена.

Далее снимается изолирующий слой. Появятся четыре провода. Два из них покрыты защитным слоем, на оставшихся изоляция отсутствует.

Необходимо снять изолирующий лак. Для этого можно использовать канцелярский нож или наждачную бумагу. Скрутите левый и правый каналы.

Если есть только три провода, тогда снимается только защитное лаковое покрытие.

Разберите новый разъем и проденьте на провод.

Можно приступить к распиновке. Для этого лучше первым обработать общий канал, а потом левый и правый.

Дайте немного остыть системе. После этого нужно перейти к тестированию. Подсоедините штекер к разъему. Если все нормально, то можно собирать устройство.

Закрепите провод, используя зажим. Для этого понадобятся плоскогубцы.

Для большей надежности необходимо заизолировать контакты при помощи изоленты. Таким образом, значительно снизится риск последующей поломки.

Теперь осталось собрать разъем и наслаждаться качественным звуком.

Схемы распиновки по производителям

Распиновка аудио Apple

1 — левый
2 — правый
3 — земля
4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

штекер, который можно подключить к устройству;
разъём «мама», в который подключаются наушники;
отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере

Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится – для подключения наушников и компьютера используются разные вывода.

Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы 10- и 20-пиновые разъёмы телефонов фирмы Samsung и некоторые другие. Распайку наушников для этих моделей можно найти в интернете.

Тематические материалы: 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Все механизмы рано или поздно ломаются и хорошо, если провод от наушников порвался далеко от джека (штекера)

Но как же быть, если штекер оторвался, а провод цел? Полностью менять гарнитуру? А если наушники дорогие? Выход есть! После прочтения статьи читатель научится самостоятельно ремонтировать наушники в любом состоянии, при этом неважно, умеет ли он паять или нет

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля, R — правый, L — левый. Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся

Штекер на четыре жилы

Здесь есть два различных варианта.

Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Советы и секреты

Тестер в режиме омметра подскажет, как припаять штекер к наушникам, если цвета сильно отличаются от привычных, а вы забыли, какой канал где был.
Левый канал любых наушников – самый конец штекера. Второй за ним всегда правый.
Если нет возможности купить разъём, можно сохранить предыдущий, а корпус сделать из колпачка ручки или эпоксидной смолы.
При пайке дешёвого штекера вставьте в него пружину от той же авторучки. Выступая за конец разъёма, она спасёт провод от перегибов.
Для более удобной работы с разъёмом можно изготовить простейший держатель. Для этого надо просверлить в дереве отверстие и вставить в него штекер.

Как видим, при соблюдении простых правил и следовании инструкции работа по замене разъёма наушников не такая уж и сложная. При наличии инструментов и должной сноровки сделать это можно за полчаса. Зато потом радость от того, что вы сами отремонтировали любимые наушники, не сравнится ни с чем.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

Обычные. Сделаны для определенного вида штекера.
Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

Левый.
Правый.
Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Электрические методы определения проводков гарнитуры

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

Рано или поздно это случается с каждым – любимые наушники ломаются и перестают играть, либо хрипят и в них периодически пропадает звук. Если наушники недорогие, то их несложно поменять на новые, но если дорогие и качественные, а с финансами проблемы, то можно попробовать починить их самостоятельно.

Итак, чиним наушники сами

Первым делом надо определить причину неисправности – это либо обрыв провода, либо неисправность самого динамика наушника. Определить неисправность можно по симптомам. Если звук периодически пропадает и появляется, или если одно “ухо” не играет совсем – скорее всего это обрыв провода. Если один из наушников стал играть тише, или играет с хрипением – это неисправность динамика. Впрочем, иногда неисправный динамик может также не играть совсем.

Браться чинить самому наушники стоит только в случае обрыва провода. В случае неисправности динамика – это гиблое дело. Впрочем, обрыв катушки динамика – это гарантийный случай, так что если ваши наушники еще на гарантии, то стоит попробовать отдать их в сервисный центр для замены.

Если вы точно уверены что в неисправности наушников виновен обрыв провода, то эту проблемы можно устранить. В случае если звук пропадает и появляется периодически, найти место обрыва проще всего – включаем плеер и начинаем пальцами шаг за шагом теребить, сгибать и разгибать провод по всей длине. В том месте, где изгибание провода приводит к пропаданию звука и находится искомая “сопля” (место обрыва). Далее нам нужно всего лишь вырезать неисправный кусок и соединить концы друг с другом. В том случае, если звук пропал и не появляется совсем, можно пойти наугад и попробовать отрезать конец провода со штекером (чаще всего провод рвется именно вблизи штекера). Для проверки оставшегося провода удобней всего использовать мультиметр в режиме измерения сопротивления. Если наушники большие, то провода там как правило имеют собственную изоляцию. В этом случае перед проверкой надо счистить 2-3 мм изоляции ножом с каждого провода. Если наушники карманные, то в качестве изоляции провода обычно покрыты лаком и ножом его соскоблить не так уж и просто, тут нам поможет зажигалка – нужно просто опалить концы проводов и слегка поскоблить ножом. После этого измеряя мультиметром сопротивление между проводами можно понять отрезали ли мы место обрыва, или еще нет. Если у вас нет мультиметра, а отступать от починки наушников вы не собираетесь, можете взять обычную пальчиковую или мизинчиковую батарейку на 1,5 Вольт. При подключении ее к концам проводов в нашнике должен раздаваться легкий щелчок.

После того как мы отрезали поврежденный участок провода, перед нами стоит задача приделать к наушникам штекер. Обычно там используется штекер который называется 3,5′ мини-джек. Его легко можно найти в магазинах торгующих радиолюбительскими товарами. Другой (возможно более простой вариант) – купить какие-нибудь дешевые китайские наушники не дороже 100 рублей и отрезать кусок провода со штекером от них. Далее нужно просто срастить провода и заизолировать их. Если умеете паять – спаяйте их, будет надежнее. Для изоляции можно использовать изоленту, термоусадочную трубку, ну или на худой конец даже обычный скотч.

Если у вас сломались наушники с микрофоном (то есть гарнитура) и надо их отремонтировать, то способ починки в общем-то похож. Единственный момент, что там будет больше проводков.

Чтобы не мешать другим, многие люди при прослушивании музыки и просмотре видео используют наушники. К сожалению, со временем они ломаются, и если дешевые выбросить не так жалко, то с полюбившейся редкой и дорогой моделью расставаться как-то не очень хочется. Поэтому многих интересует, как починить Samsung, Sony и т.д. В принципе, последовательность ремонта для всех моделей одинакова, и если дома есть паяльник, не стоит преждевременно расстраиваться — восстановить работу аксессуара не так уж и сложно.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

Дальше возможны варианты:

При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер . Главное — хороший и не забыть.

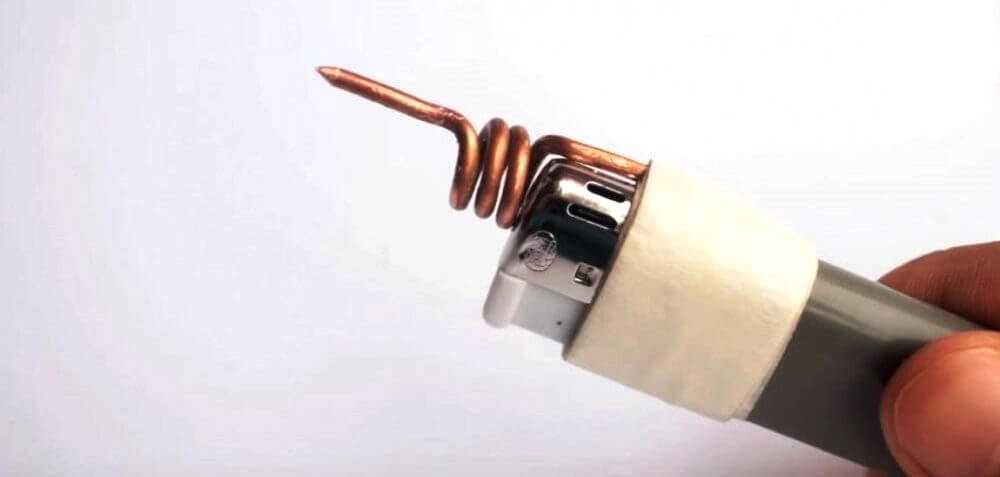

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Мастер Пайки.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.
