Самый простой способ соединить колонки с проводом для колонок

Особенности каждого типа

Как показали многочисленные эксперименты, наилучшим вариантом для колонок являются акустические провода, выполненные из серебра. Именно они дают более качественный и чистый звук. Но есть существенный минус – высокая стоимость. Его может приобрести человек, обладающий достаточными материальными возможностями. Цена на него доходит до 100 долларов за метр.

Следующим видом являются акустические провода из монокристаллической меди. Отрицательных отзывов о данном виде не было замечено. Они качественно передают звук, даже если он имеет низкие частоты.

Элементы из бескислородной меди не обладают постоянством. То есть они могут воспроизводить звук разного качества. Это зависит от фирмы производителя.

Композитный вид характеризуется равномерным звучанием. Отрицательной стороной является появление искажения звука. Это объясняется тем, что медный кабель покрыт луженым оловом. В любом случае, медный кабель с серебряным опылением является лучшим вариантом. Звук обладает высокой выразительностью. Его применяют в том случае, когда необходимо увеличить качество музыки.

Использование дешевых китайских моделей даже не обсуждается.

Качество и выразительность звука находится на низком уровне. Если нет достаточного количества средств, можно приобрести недорогой кабель, который производит известная фирма.

Как подключить самостоятельно компонентную акустику

Установка компонентной акустики

Прежде всего, надо вооружиться следующим:

Установка акустики компонентной

Откручиваем винты, фиксирующие обивку дверей (используем отвертку).

• Снимаем обшивку.
• Снимаем также декоративные накладки с ручек двери. Делаем это с помощью отвертки, обернутой мягкой тканью.
• Если на автомобиле стоит штатный динамик, то демонтируем его. Отсоединяем его разъемы и извлекаем из подиума.

• Посадочное место-подиум смазываем клеем и крепим саморезами.
• Выводим два провода для подключения. Один из проводов подключаем к НЧ динамику, а другой к кроссоверу.
• Оклеиваем штатное место под динамик виброизолом.
• Обратно одеваем обшивку.

Инструкция по установке компонентной акустики своими руками в полной версии может быть скачана из сети Интернет

В процессе монтажа важно использовать фото и видео – материалы. Цена на акустику может быть разной и все зависит от конкретного производителя

Источник

Однопроводное подключение акустики

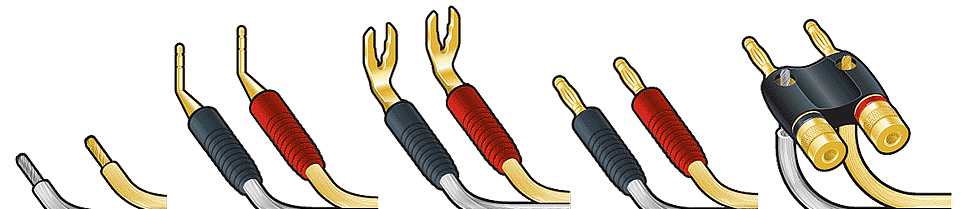

Для классического, однопроводного подключения необходимо подключить соединительные кабели к высокочастотным (HF) и низкочастотным (LF) выводам. Для обеспечения оптимальных рабочих характеристик при однопроводном подключении кабели акустических систем должны быть подключены к усилителю и высокочастотным выводам (HF) акустической системы. Плюсовой (+) разъем левого канала усилителя (имеет маркировку + или окрашен в красный цвет) должен быть подключен к плюсовому разъему HF левой акустической системы. Левой акустической системой является АС, расположенная слева от вас, если смотреть на две стерео системы из положения прослушивания. Минусовой (-) разъем левого канала усилителя (имеет маркировку — или окрашен в черный цвет) должен быть подключен к минусовому разъему HF левой акустической системы. Повторите указанные действия для правой акустической системы. Помните, что плюсовой (+ или красный) разъем усилителя должен быть подключен к плюсовому (+ или красному) разъему АС, а минусовой (- или черный) разъем к минусовому разъему. Выберите источник сигнала, например CD-плеер. Включите усилитель и медленно поворачивайте регулятор уровня громкости в сторону увеличения, чтобы проверить, что акустические системы воспроизводят низкочастотный и высокочастотный сигнал.

МАЛОМОЩНЫЕ УСИЛИТЕЛИ

Долго решал какой усилитель использовать для маломощных акустических систем. Как дешевый вариант вначале решил использовать микросхемы TDA2030, потом подумал, что 18-ти ватт на канал маловато и перешел к TDA2050 — умощненный аналог на 32 ватта. Затем сравнив звучание основных вариантов выбор впал на любимую микросхему — LM1875, 24 ватта и качество звучания на 2-3 порядка лучше, чем у первых двух микросхем.

Долго копался в сети, но печатную плату под свои нужды так и не нашел. Сидя за компом несколько часов была создана своя версия для пятиканальноо усилителя на микросхемах LM1875, плата получилась довольно компактной, на плате также предусмотрен блок выпрямителей и фильтров. Этот блок был полностью собран за 2 часа — все компоненты к тому времени имелись в наличии.

Какие характеристики наиболее важны для высококачественной передачи сигнала?

С технической точки зрения кабель можно охарактеризовать тремя физическими величинами:

• Сопротивление.
• Индуктивность.
• Емкость.

Материал и сопротивление. Сопротивление, пожалуй, самый важный параметр для передачи аудио сигнала. 99% акустических кабелей делают из меди, т.к. у этого металла самое маленькое удельное сопротивление – 0,0175 мкОм*м. Меньше только у серебра — 0,016 мкОм*м, однако стоимость акустического кабеля из этого металла в разы превышает стоимость медного.
Существует понятие бескислородной меди. Это чистая медь, изготовленная особым способом – процент содержания примесей в такой меди значительно меньше, чем в обычной, и показатель проводимости лучше – для лучшей марки М00 удельное сопротивление составляет 0,01707 мкОм*м. Именно такую медь применяют при производстве высококачественных акустических кабелей.

Скин-эффект, называемый также поверхностным эффектом, о котором очень много сказано, влияет на уровень сопротивления в кабеле. Обусловлен этот эффект тем, что ток при прохождении через проводник распределяется неоднородно, плотность тока у поверхности проводника больше, чем в его центре. Наиболее актуально влияние скин-эффекта для высоких частот, где плотность тока в центре проводника чрезвычайно мала, он весь распределяется по поверхностному слою, и как следствие – площадь используемого сечения уменьшается, а сопротивление возрастает. Однако, в конечном итоге, влияние поверхностного эффекта на качество звука для рядового пользователя вряд ли будет заметно.

Существуют кабеля с комбинированным применением нескольких металлов. Например, омедненный алюминий – когда алюминий покрыт слоем меди, или медный проводник покрыт серебром. Лучше такие кабеля, или нет – вопрос спорный, в большинстве случаев это лишь стремление производителя увеличить собственную прибыль, а не улучшить качество.

Длина кабеля. Правило, которое знакомо практически всем – чем меньше длина кабеля, тем лучше. При увеличении длины сопротивление кабеля растет, также увеличиваются шансы появления помех и шумов.

В случае, когда необходима большая длина кабеля, или если рядом находится большое количество источников наводок и помех, кабель экранируется – к диэлектрической оплетке добавляются слои оплеток из металла, которые уменьшают действие внешних факторов. Зачастую это критично для аудиосистем в автомобилях, а также для применения в звуковых студиях, где длина проводников может составлять 100 метров. В бытовых условиях в большинстве случаев достаточно и неэкранированного акустического кабеля.

Сечение кабеля и количество жил. Акустический кабель изготавливается, в основном, с сечением в диапазоне 2,5-4 кв. мм, не меньше. Это оптимальное сечение для передачи аудио сигнала. Акустический кабель всегда изготовлен из многожильного проводника. В отличие от обычного электрического кабеля в акустическом кабеле толщина сечения жил меньше, а их количество больше.

Индуктивность и емкость. В каждом кабеле при проходе через него электрического сигнала создается магнитное поле. При большом количестве параллельных проводников магнитное поле может оказывать существенное влияние на протекающий сигнал. Для уменьшения этого влияния проводники свивают между собой определенным образом. Также, для уменьшения влияния магнитного поля каждого проводника их экранируют нанесением слоя специального лака на каждую жилу.

Разъемы. Чаще всего источником плохого качества могут выступать разъемы акустического кабеля. Особенно это относится к продуктам китайской промышленности, в которых проводник внутри разъема не припаивается к клемме, а зажимается. Со временем поверхность проводника и клеммы окисляются, и в звуковом потоке появляется треск.

Установка и точная настройка акустики

Для достижения наилучших рабочих характеристик ваших акустических систем рекомендуется потратить некоторое время на определение оптимальной конфигурации настройки. Начните с изменения угла установки акустических систем в направлении выбранного положения прослушивания, которое обычно находится по центральной линии комнаты, при этом если вы сидите, то можете видеть только внутреннюю боковую панель каждой АС. Перед передней панелью АС не должно находиться никаких препятствий. Акустически системы должны быть установлены на расстоянии 1,5 — 4,5 метра друг от друга, при этом место прослушивания должно находиться на чуть большем расстоянии от АС, чем расстояние между ними. Избегайте установки АС в углах комнаты, так как это отрицательно повлияет на их рабочие характеристики. В идеале мы рекомендуем устанавливать АС на расстоянии минимум 0,5 метра от задней стены и 1 метр от боковой стены

Установив АС в ее положении прослушивания, осторожно наклоняйте АС из стороны в сторону, чтобы заостренные ножки прошли через ткань ковра до твердой поверхности внизу. После выполнения точной регулировки ножек отрегулируйте уровень АС и убедитесь в их устойчивости, надежно затяните контргайки, не прилагая чрезмерного усилия

Более подробно об установке акустики мы расскажем в нашей популярной статье «Правильное расположение акустики в комнате».

Re: Сечение акустического провода

Гость, Вы действительно задали глупый вопрос. Минокс сказал, что сопротивление (как соотношение удельного сопротивления кабеля и его длинны) должно быть не больше (а лучше, меньше) выходного сопротивления усилителя. Согласен с этим утверждением. Я, например, не знаю, какое выходное сопротивление у Вашего Onkyo. Думаю, что Вы, судя по формулировке Вашего вопроса, тем более не знаете. Я знаю хотя бы порядок этой величины. Однако, Минокс писал, это доли ома.

И что значит «оптимальное сечение и длинна»? Оптимальная длинна — минимальная. Ну а сечение. Думаю, 2.5 кв Вам хватит. Особенно, если кабель хорошего качества. Ну в конце концов, можно и 4 кв. купить. Хуже (с точки зрения Высокой Верности) точно не будет. Клеммы главное не сломать. А игры в умеренное искореживание АЧХ с помощью распределенного фильтра в виде телефонной лапшы — это уже не из этой песочницы.

Вот касательно объема я не вполне понял Минокс`а. Каким образом объем комнаты повлияет на потребляемую колонками мощьность.

На счет практических вопросов: чтобы на них ответить надо хотя бы знать выходное сопротивление уся( а кроме того что это ОНКИО ничего не известно , даже модель), да и на память я не помню сколько Ом у Концепта 6 длина кабеля -желательно минимальная, но не забывайте, что при малом расстоянии между колонками стерео база ссужается.

А что насчет долей ома я не прав? У НАДа С272 порядка 0,03 Ома. Писав про объем комнаты ( в голове тогда сидел вопрос о тонкомпенсации), я имел ввиду, что правильный уровень звукового давления 90-94 дБ, а чтобы его развить требуется разная мощность в зависимости от объема помещения и чувствительности колонок.вообще то мощность даже зависит от пропорций помещения, но это уже большая наука. (так же как звук колонки от ее геометрических пропорций.)

На счет долей Вы, Минокс, как раз правы. Прото об этом ничего не знает наш практик.

А на счет объема, я все-же не понял, как объем помещения повлияет на ПОТРЕБЛЯЕМУЮ колонкой мощность? Если даже и повлияет, то весьма опосредовано, и в данном контексте это никак не отразиться на требованиях к проводу.

Источник

Сопротивление и сечение

Немаловажным является пропускная способность провода, на которую влияет его собственная длина, сопротивление и сечение. Недостаточное сечение акустических проводов способствует рассеиванию части мощности и сравнительно тихому звучанию низких частот. Сопротивлением называют свойство материала противодействовать движению электронов. Документация усилителя или динамиков (информация может располагаться на задней стенке устройств) содержит оптимальное значение сопротивления, в соответствии с этим и осуществляется подбор акустических кабелей для колонок.

Сечением называют площадь среза проводниковой жилы, от величины которой зависит сила тока, направленного по токопроводящей жиле. Характеристики низкочастотного тракта играют важную роль в определении сечения. Беспроигрышный вариант – купить проводник большего сечения, чем указано в паспорте к колонкам и усилителю, поскольку, чем больше толщина токопроводящей жилы, тем лучше.

Какой толщины должен быть кабель?

Толщина провода определяется по индексу американского стандарта (AWG). Чем меньше индекс калибра, тем толще кабель. Более толстая проволока обеспечивает меньшее сопротивление току. Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать. Попросите нашего консультанта порекомендовать подходящий акустический кабель для вашей системы.

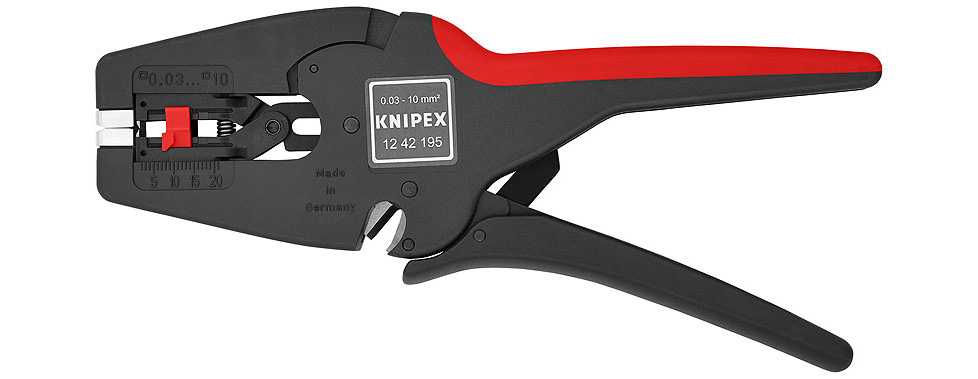

Если вы решите подключить свой провод без разъемов, используйте инструмент для зачистки проводов, чтобы снять около 1 см. изоляции от концов каждого провода, обнажая оголенные жилы кабеля. Тщательно закрутите оголенные жилы проволоки каждого провода, чтобы не запутались пряди. Свободные пряди могут соприкасаться с другим проводом кабеля и вызывать короткое замыкание, что потенциально может повредить ваш усилитель.

При подключении акустического кабеля к AV-ресиверу мы рекомендуем предварительно установить на концы кабеля разъемы типа «Банан». Подключение оголенного кабеля к винтовым клеммам современных ресиверов это не самый легкий и приятный процесс, а используя кабели с разъемом «Банан» вам нужно будет просто снять центральную заглушку с винтовой клеммы AV-ресивера и вставить в отверстие кабель с разъемом «Банан». Такой способ гарантирует быстрое и удобное подключение и отключение проводов от AV-ресивера.

Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля. Итак:

• Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
• В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
• Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Правила эксплуатации и советы по выбору

Многие люди не знают, какой кабель для динамика выбрать. Вот некоторые предложения:

следует выбирать товары со специальной маркировкой;
важно заранее определиться с необходимой длиной, но медный провод лучше приобретать с запасом;
обратите внимание на тип разъемов (коннекторов);
продукция известных брендов проверена временем;
тесьма не должна быть липкой или отпечатанной;
для домашнего кинотеатра вам также понадобится оптический кабель;
дешевый товар не гарантирует высокого качества;
сопротивление кабеля динамика для динамиков не должно превышать 5% от общего значения этого показателя динамика.

Производители предлагают пользователям продукта соблюдать несколько простых правил эксплуатации. Например, во избежание короткого замыкания необходимо соблюдать полярность, запрещено соединять разные провода, скручивать или сгибать их, а также размещать кабель параллельно сетевой разводке.

Кроме того, рекомендуется регулярно чистить контакты и отключать неиспользуемые кабели. Последовательное соединение проводов и клемм оборудования гарантирует качественный результат. Маркировка акустических кабелей поможет вам найти подходящие продукты. Например, положительный провод имеет красную изоляцию или помечен цветной полосой, а отрицательный провод обычно окрашен в черный цвет или вообще не маркирован.

Высококачественные кабели от проверенных и известных производителей со всего мира помогут вам насладиться превосходным и насыщенным звуком.

Стоимость

Большинство специалистов считает, что цена элемента зависит от цены акустической системы и должна составлять 10% от ее стоимости. Например, система была куплена за 1000 долларов, значит, стоимость акустического кабеля должна составлять не менее 100 долларов.

Приобретая кабель, необходимо отталкиваться от собственных материальных средств. Если их не слишком много, можно купить небольшой кабель известного производителя. В комплектации к колонкам предоставляется инструкция. Иногда в ней указывается описание кабелей, которые подходят к данной системе. Такие рекомендации избавят владельца от поиска необходимого вида.

При подключении акустического кабеля к колонкам следует правильно измерить длину провода. Он должен подсоединяться по прямой линии, и не иметь никаких скручиваний. Такие дефекты отразятся на качестве воспроизводимого звука.

Расключение проводов на видеорегистраторе

Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.

Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки «+V» и «-V».

А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.

То же самое проделываете с оставшимися видеокамерами.

Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.

Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.

Подключение

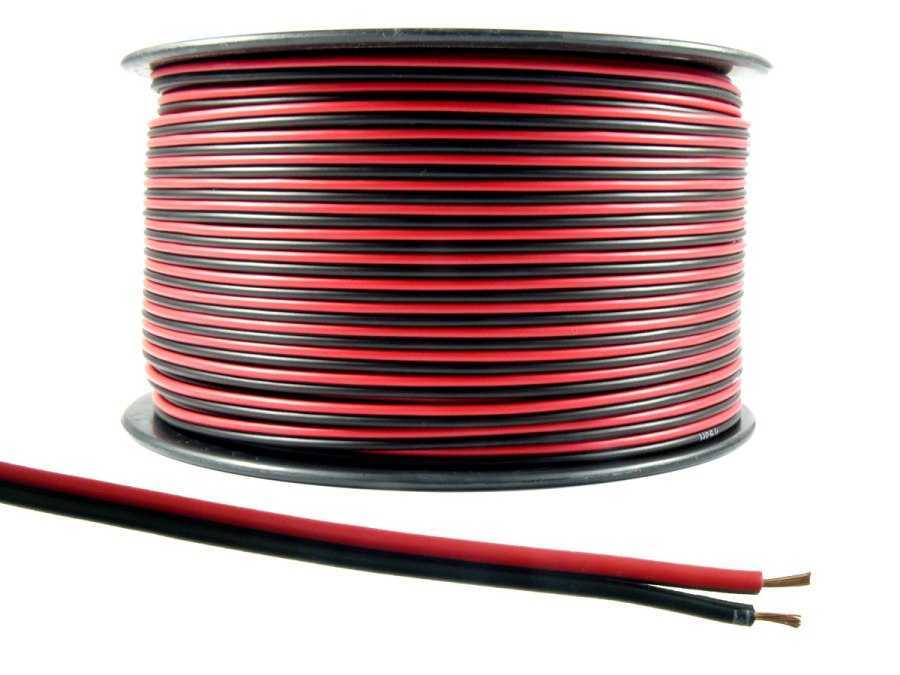

После покупки в магазине необходимого провода перед человеком становится вопрос: как подключить акустический кабель к колонкам? Данную операцию рассмотрим на примере. Выполним подключение пассивных колонок к стерео усилителю. Подключение к другим системам выполняется по такому же принципу, отличие лишь в количестве колонок.

Итак, акустический кабель состоит из двух проводов. На одном из них должна быть надпись. Этот провод подсоединяется к красным клеммам. Другой провод подключается к черной клемме

Очень важно выполнить подключение по цветам. Если этого не выполнить, звук будет не четким, а также иметь малую громкость

Такой принцип подключения, по соблюдению полярностей, производится для всех акустических систем.

Случается так, что провод уже вмонтирован в стенку, и определить какую часть подключать в необходимую клемму невозможно. В таком случае используется такой метод:

• покупается обычная батарейка на 1,5 В;
• раскручиваются крепления защитной решетки динамиков;
• к динамикам подсоединяются 2 провода;
• затем выполняется подключение по такой схеме: провод, исходящий из черной клеммы присоединяется к минусу батарейки, а провод, исходящий из красной клеммы – к плюсу. Далее, необходимо наблюдать за движением мембраны динамиков. Оно должно выполняться по принципу «наружу-внутрь».
• к колонкам подсоединяется акустический кабель;
• кабель подключается к батарейке, чтобы добиться необходимого движения мембраны;
• при положительном исходе предыдущего пункта, акустический кабель, подсоединенный к плюсу батарейки, подключается к красной клемме, а второй провод – к черной клемме.

Как подключить четырехканальный усилитель

Необходимо проверить, способен ли усилитель автомобильного звука функционировать в мостовом режиме перед тем, как подключить 4 колонки к нему. В противном случае звук будет искаженным либо устройство быстро выйдет из строя после включения из-за перегрева, вызванного чрезмерной нагрузкой. Если подключение четырехканального усилителя выполнено неправильно, то колонки будут воспроизводить не сумму, а разность сигнала стереоканалов.

Сопротивление подключаемых к одному каналу громкоговорителей и сабвуфера не должно быть ниже, чем рабочее сопротивление, на которое рассчитан усилок. В противном случае устройство тоже будет перегружаться, что приведет к перегреву и быстрому выходу аппарата из строя. Выбор схемы подключения зависит от наличия и количества динамиков.

Если выходная мощность автомобильного усилителя превышает 400 Вт, то для защиты от перепадов напряжения питания следует параллельно клеммам питания подключить специальный конденсатор. Номинал предохранителя, необходимого для защиты питания, — 35 А. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.

К магнитоле

Схема подключения 4-канального усилителя зависит от количества линейных выходов на автомагнитоле. Если на головном устройстве имеется специальный выход под сабвуфер, то он должен соединяться с соответствующим входом на аппарате. Чтобы подключить четырехканальный усилитель к двухканальной магнитоле, необходимо использовать разветвители. Иначе звук будет воспроизводиться только 1 парой.

Подключение 4х-канального усилителя к магнитоле с 4 выходами осуществляется с помощью 2 пар межблочных кабелей, оснащенных коннекторами RCA. Линейный выход передних каналов головного устройства подсоединяется к коннекторам, обозначенным буквами A и B. Сигнал задних каналов подводится к гнездам C и D. Если на головном устройстве нет линейных RCA-выходов, то можно подать сигнал от магнитолы к усилку с выходов высокого уровня, к которым подключаются колонки.

К динамикам

Подключение 4х-канального усилителя к 4 динамикам осуществляется следующим образом:

1. Вначале следует соединить параллельно динамики, расположенные по левому борту автомобиля. Это можно сделать недалеко от устройства после того, как была проложена акустическая проводка.
2. Затем один из проводов подсоединяется к положительной клемме первого канала на усилителе, а другой — к отрицательной второго канала. В результате мощность звука будет в 2 раза выше, чем при стандартном способе подключения.
3. Таким же образом подключается вторая пара динамиков, установленных на правом борту. Стоит учитывать, что при таком способе присоединения громкость передних и задних акустических динамиков будет изменяться одновременно. Возможность регулировать стереобаланс между левым и правым бортом останется. Это можно сделать с помощью элементов управления как на усилке, так и на автомагнитоле.

Если надо подключить 4 колонки к усилителю и сабвуфер, то можно воспользоваться следующей схемой мостового соединения: низкочастотный динамик подсоединяется к первой паре выходных каналов, а широкополосные громкоговорители — ко второй. Необходимо учитывать, что в обоих случаях сопротивление акустики становится вдвое меньше из-за параллельного соединения.

Если динамики по отдельности имеют импеданс 8 Ом, то усилитель должен быть рассчитан на 4-омную нагрузку. Если сопротивление громкоговорителей составляет 4 Ом, то это устройство должно выдержать нагрузку в 2 Ом в мостовом режиме.

К 4х-канальному усилителю можно также подсоединить 8 колонок, например, в автобусе или другом крупном транспортном средстве. Подключение методом мостования в этом случае отличается большей сложностью. Необходимо внимательно следить за правильностью соединений. Каждая пара проверяется на фазировку, чтобы добиться естественной и качественной звукопередачи. Сначала потребуется соединять динамики параллельно по 2 штуки. В результате получатся 4 пары колонок.

Затем берутся 2 сделанные ранее пары колонок и соединяются последовательно друг с другом. Точно таким же образом осуществляется сборка 2 остальных пар. В результате получатся 2 акустические системы, состоящие из 4 динамиков. Каждая из них подключается к четырехканальному усилителю по мостовой схеме. Стоит учитывать, что устройство должно быть рассчитано на работу с 4-омной нагрузкой. Также в этом случае нельзя будет подключить сабвуфер.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Принципиальная схема CALCELL POP-80.4

Далее приведены принципиальные схемы основных узлов усилителя. При клике по картинке схема открывается в новом окне в оригинальном разрешении.

Схема преобразователя (инвертора) усилителя.

Питание всех усилителей осуществляется от инвертора на базе микросхемы TL494CN. Инвертор преобразует постоянное напряжение +12 вольт от аккумуляторной батареи авто в двухполярное ±28 вольт, необходимое для работы усилителей. Подробно об устройстве инвертора (преобразователя) читайте здесь.

Входные фильтры усилителей.

Данный аппарат состоит из 4-ёх идентичных по схемотехнике усилителей. На входе каждого усилителя имеется входной фильтр на операционных усилителях типа BA4558 (на схеме U101, U102, U103, U301, U302, U303).

Схема предусилителей и УМЗЧ. Канал А и В.

В качестве выходных усилительных транзисторов в составе УМЗЧ используются биполярные транзисторы, а точнее комплементарная пара 2SC4467/2SA1694 (на схеме Q111, Q211/Q112, Q212).

Внимание! В схеме присутствуют ошибки. Базы транзисторов Q112, Q212, Q312, Q412 соединены с эмиттерами транзисторов Q110, Q210, Q310, Q410, а не с коллекторами!. Доброго времени суток всем!
