Разветвитель hdmi

Введение в теорию, общая информация

Думаю, что многие или, иначе говоря, почти каждый (даже, может, сам того не зная) знаком и использует в своей повседневной компьютерно-бытовой жизни данный тип цифрового интерфейса. По большей части HDMI или High Definition Multimedia Interface – это уже практически де-факто стандарт по подключению различного рода мультимедийных устройств, особенно высокой четкости (HD, 1080p).

Всё чаще производители видеокарт и мониторов по умолчанию включают данный тип разъема на заднюю панель своих устройств. Присмотритесь к задней стенке своего монитора и, возможно, Вы там увидите характерную запись из одноименных четырех букв, речь о которых пойдет в данной статье. Итак, что же такое HDMI и для чего он нужен?

Ну, во-первых, как уже говорилось выше – это интерфейс высокой четкости, по которому можно передавать любое несжимаемое видео высокого качества, а также сигналы для 3D-телевидения.

Во-вторых, интерфейс может легко передавать до 8 каналов цифрового аудиосигнала (т.е. многоканальный контент, в том числе с защитой от копирования, HDCP), ну и последнее – он с легкостью поддерживает Ethernet-соединение со скоростью до 100 Мбит/c. Упрощенно говоря, Вы можете купить HDMI-монитор/телевизор, а так же видеокарту с его поддержкой и наслаждаться высококачественным звуком и любимыми фильмами/видео.

Корни разработки интерфейса уходят к 2002 году, именно он считается отправной точкой в его создании. HDMI вот уже не один год прекрасно справляется со своими обязанностями, которые до этого выполняли цифровой (DVI) и аналоговый (VGA) интерфейсы.

Стоит сказать, что с 2002 года уже много воды утекло, и за всё это время была представлена не одна версия (спецификация) такую штуки как HDMI кабель, начиная с 1.0. и до 2.0. (стандарт утвержден в 2013). Все версии постоянно улучшались и привносили что-то новое: то увеличение максимальной пропускной способности, то объемный звук (Dolby HD и DTS-HD) или поддержку 3D-изображений.

DotStone HDMI 2.0 Switcher

Компания DotStone выпустила коммутатор HDMI, который превышает большинство других продуктов на рынке. В то время как большинство других коммутаторов поддерживают 4K, и многие из них позволяют использовать 3D-соединения, DotStone предлагает HDR и HDCP 2.2 с его четырьмя входными портами HDMI.

Совместим с большинством устройств (Amazon Fire Stick, игровые консоли) , Проигрыватели Blu-ray и многое другое) DotStone также предлагает более широкий диапазон, когда дело касается расстояния. Входное и выходное расстояние до 16 футов не вызывает ухудшения качества изображения или звука из-за передачи на большие расстояния.

Купите сейчас: Amazon

Что такое HDMI сплиттер?

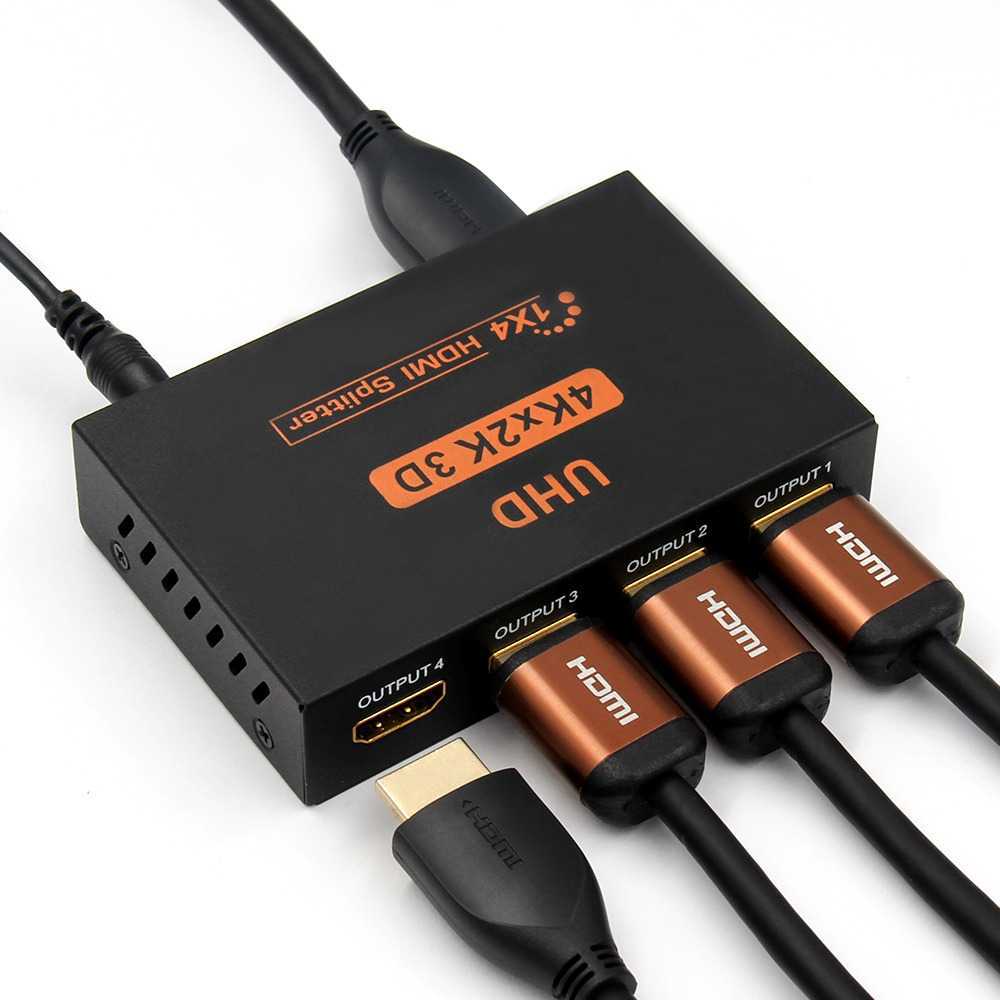

Под сплиттером, или по-другому разветвителем, подразумевается некое устройство, которое распределяет сигнал от источника, как правило, цифровой, между несколькими приборами. Но что самое главное – передача проходит с сохранением исходного качества информационного потока. Что касательно самого сигнала, то это может быть как цифровое видео, так и аудиоданные.

Иными словами, поток информации передается через HDMI сплиттеры из одного источника ко всем имеющимся «потребителям», коими являются мониторы, телевизоры и прочее цифровое оборудование с разъемом HDMI. Связующим звеном между техникой и сплиттером являются кабели. А чтобы сохранить высокое качество передаваемого видео и звука, хороший сплиттер оснащается усилителем.

Современные HDMI устройства могут передавать видео высокой четкости, включая 3D контент.

Разновидности сплиттеров

По большему счету разветвители делятся на разновидности, исходя из количества выходов. То есть между сколькими потребителями будет распределен сигнал от источника. Они обычно маркируются так: 1xN, где N – это собственно число портов. к примеру, устройство 1х4, что означает сплиттер HDMI 1 вход 4 выхода. Таким образом, можно выделить следующие виды сплиттеров:

• HDMI 1х2 (2х2, 2×3);
• HDMI 1х4;
• HDMI 1х8;
• HDMI 1х12;
• HDMI 1х14;
• HDMI 1х16;
• HDMI 1х18.

Стоит заметить, что большинство этих устройств имеют полную совместимость с системой HDCP (High-bandwidth Digital Content Protection). Наиболее экономичным считается прибор HDMI 1х2, который соединяет источник с двумя устройствами. Обладающий доступной стоимостью и отличным функционалом, данный сплиттер – это выгодное решение для дома.

Устройства с четырьмя портами тоже пользуются большой популярностью, так как у большинства потребителей более 2 единиц цифровой техники. В этом случае обычного сплиттера 1х2 явно будет недостаточно. Как альтернативный вариант – сплиттер HDMI «2 входа, 2 выхода».

Электронные приборы с портами 12 и более вряд ли подойдут для домашней обстановки, они актуальны в крупных магазинах электронной техники. Практически все сплиттеры оснащаются USB-портом для возможности обновления программного обеспечения.

Разветвитель Ethernet — самый простой и дешевый вариант

Без сомнения, это самый дешевый вариант, но он и самый соблазнительный, но при этом предлагает наименьшее количество вариантов. An Разветвитель Ethernet представляет собой небольшое устройство с тремя портами Ethernet, двумя с одной стороны и одним с другой. В случае избытка коротких кабелей Ethernet, но только одного или двух длинных кабелей, мы можем извлечь из этого максимальную пользу.

Важно помнить, что разветвитель Ethernet уменьшает количество кабелей, используемых в кабеле Ethernet Cat 5e, но снижает скорость передачи данных с 1000 Мбит / с до 100 Мбит / с. Его преимущество в том, что он позволяет использовать сетевой кабель для двух соединений Ethernet, и они дешевы

Однако недостатком этих разветвителей Ethernet является то, что они замедляют сетевой трафик. Следовательно, в зависимости от того, требуется ли этим компьютерам большая или меньшая пропускная способность, они могут не использовать всю скорость, предлагаемую интернет-соединением или этой локальной сетью.

Виды и версии

Над созданием интерфейса работало сразу несколько известных компаний: Thomson, Sony, Philips, Hitachi и другие. В результате, в 2002 году официально было объявлено о появлении нового стандарта. Вот уже более 15 лет HDMI занимает весомое положение в индустрии цифровых технологий. Разработчики не останавливаются на достигнутом, постоянно совершенствуя кабель.

Чтобы определить версию HDMI, ознакомьтесь со спецификацией. Вкратце рассмотрим отличительные особенности всех существующих версий:

• Версия 1.0 появилась в 2002 году. Максимальная пропускная способность 4,9 Гбит/с.
• Спустя два года появилась модификация 1.1. Разработчики сумели улучшить обработку звука для воспроизведения DVD-Audio.
• В 2005 году интерфейс подвергся масштабным изменениям. Релиз 1.2 включал в себя обширный спектр инноваций:
  • Поддержка 1-битового аудио.
  • Использование равномерного цветового пространства.
  • Налажено взаимодействие с низковольтными источниками сигнала.
  • Дополнен протокол дистанционного управления.
• 1.3 – 2006 год. Частота синхронизации была увеличена до 340 МГц. Интерфейс начал поддерживать глубокий цвет, улучшена цветопередача до стандарта xvYCC.
• 1.4 – добавлена поддержка воспроизведения контента в формате 4К.
• Последняя версия 2.0. Разработчики повысили разрешение до 3840х2160 пикселей. Поддержка до 32 аудиоканалов.

КАБЕЛЬ HDMI 2.0 4K 3D UHD

С версиями разобрались, этот фактор нужно учитывать при выборе кабеля. Ведь если вы купите шнур для воспроизведения видео в формате 4К, но он будет первой версии, то ничего из этого не выйдет.

Теперь поговорим о видах HDMI кабелей, их тоже очень много. В спецификации высокоскоростного шнура выделено 5 типов. Рассмотрим все разновидности и их специфические особенности.

Standard

Стандартный вид обеспечивает поддержку видеоконтента с разрешением 1080i (Full HD) или 720p (HD). Используется для подключения всевозможной домашней техники с незначительными параметрами: DVD, спутниковый ресивер, плазмы, ЖК и LED экраны.

Это бюджетный вариант, предназначенный для бытовых устройств. Подойдет пользователям, которые нетребовательно относятся к высокому качеству картинки и звука. Характеристики:

• Максимальное пропускное свойство – 4,9 Гбит/с.
• Частота передачи видео – 165 Мп.
• Глубина цвета – 24 бита.

Это все что нужно знать рядовому пользователю.

High Speed

Высокоскоростной тип отличается поддержкой практически всех форматов видео, в том числе 3D и Deep Color. Технические характеристики:

• Максимальное пропускное свойство – 10,2 Гбит/с.
• Частота передачи видеопотока – 1080 Мпикселей.
• Глубина цвета – 48 бит.

Реализована поддержка реверсивного звукового канала, вследствие чего обеспечивается передача аудио высочайшего качества без применения дополнительных шнуров. Естественно, что в подключаемых устройствах (домашний кинотеатр или обычный телевизор) в обязательном порядке должна присутствовать эта технология. Передает видеосигнал с разрешением 4096 х 2160 пикселей.

Standard with Ethernet

Стандартный + Интернет абсолютно ничем не отличается от кабеля первого типа, за исключением того, что оснащен дополнительным каналом для передачи интернет данных со скоростью до 100 Мбит/с. Функция будет доступна только в том случае, если подключаемое устройство поддерживает технологию Ethernet HDMI.

Подключение этого типа предоставляет возможность установить высокоскоростное интернет-соединение и раздачу получаемых данных на другие устройства, подключенные через интерфейс HDMI. Также реализована поддержка Audio Return Channel.

High Speed with Ethernet

По большому счету это улучшенная версия предыдущего вида. Что касается спецификаций, то они соответствуют параметрам версии 1.4. Универсальный кабель, который подойдет для принятия и трансляции контента с подключением к интернету.

Automotive Standard

Особенный вид, позволяющий подсоединять внешние HDMI устройства к автомобильным медиасистемам. Специалисты используют данный кабель в процессе установки в автомобиле аудиосистемы.

Неисправность соединения HDMI на телевизоре HDR

Известно, что реализация HDR на многих телевизорах 4K Ultra HD вызывает проблемы с подключением HDMI. Если у вас телевизор с высоким динамическим диапазоном (HDR) и ни один из вышеперечисленных шагов не работает, следуйте этим советам по устранению неполадок:

1. Убедитесь, что ваш аудиоприемник или другое промежуточное устройство совместимо с HDR.
2. Убедитесь, что прошивка телевизора актуальна.
3. Если вы этого еще не сделали, замените кабель HDMI на высокоскоростной кабель HDMI со скоростью не менее 10,2 Гбит/с, но предпочтительно 18 Гбит/с.

Если у вас есть устройство с поддержкой HDR, такое как UHD Blu-ray-проигрыватель или потоковое устройство, подключенное к HDR-совместимому телевизору, возможно, телевизор не распознает HDR-кодированный контент. Когда телевизор HDR или видеопроектор обнаруживает сигнал HDR, на экране должно появиться подтверждение. Если это не так, проблема может быть в совместимости, а не в возможности подключения.

Если ваш телевизор или видеопроектор по-прежнему не распознает источник HDR после изменения настроек и обновления кабелей, обратитесь в службу технической поддержки для телевизора или устройства-источника HDMI.

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

• От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
• От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Вас может заинтересовать: Как установить антенну

Что нужно помнить при покупке такой штуки как HDMI кабель

Глобально, Вам, как обычному пользователю, при покупке HDMI кабеля нужно помнить:

Длина домашнего кабеля зачастую (если у Вас нет на то острой необходимости) не должна превышать 3-х метров;
Обращайте внимание на разъем кабеля, убедитесь, что Ваш приемник (монитор) и источник (видеокарта) его поддерживают, т.е. проверьте соответствие разъемов;
Цена кабеля (до 3 м) в большинстве своём не должна превышать 500 р;
Глобально, чем толще кабель, тем лучше, поэтому обращайте внимание на значение AWG (до 3 м – 30 AWG, до 5 м — 28 AWG);
Для воспроизведения контента с плазменных панелей FULL HD или 3D-телевизора обзаводитесь кабелем HDMI 1.4;
Если есть сомнения, но есть возможность, то оцените качество изображения, подключив кабель к источники сигнала, прямо на месте покупки.. В заключение хочу сказать, что производителей понять можно — они предлагают различные варианты накрученных кабелей, т.к

свято следуют принципу – «любой каприз за Ваши деньги». Ведь кто-то дойдет до работы пешком, кто-то вызовет такси, а кто-то и вертолетом не побрезгует (:)), так что если есть спрос, предложение всегда найдется. Да и различных пафосных и гордых аудио/видеофилов у нас просто безумное количество, которым подавай всё из золота и за большие деньги, дабы звук был «теплым и ламповым»

В заключение хочу сказать, что производителей понять можно — они предлагают различные варианты накрученных кабелей, т.к. свято следуют принципу – «любой каприз за Ваши деньги». Ведь кто-то дойдет до работы пешком, кто-то вызовет такси, а кто-то и вертолетом не побрезгует (:)), так что если есть спрос, предложение всегда найдется. Да и различных пафосных и гордых аудио/видеофилов у нас просто безумное количество, которым подавай всё из золота и за большие деньги, дабы звук был «теплым и ламповым».

Просто помните, что выбирая HDMI кабель, вовсе незачем переплачивать за красивую коробочку, позолоченный контакт или кричащую надпись о сверхкачестве передаваемого изображения — всё это маркетинговые ходы. Качество картинки кабеля noname, купленного в переходе, не будет отличаться от аналога за 100 баксов фирменного магазина с сверхпозолотой и прочими прибамбасами. А если нет разницы, зачем платить больше?

Собственно, на сим всё.
Кратенько и по делу

Разъёмы HDMI (мини, микро) и их цоколёвка

• Тип «A» – 19 контактов, спецификация 1.0
• Тип «B» – 29 контактов, спецификация 1.0
• Тип «C» – 19 контактов (mini), спецификация 1.3
• Тип «D» – 19 контактов (micro), спецификация 1.4
• Тип «E» – 19 контактов, спецификация 1.4

Распиновка HDMI Type D micro (19pin)

Контакт	Описание сигнала
HDMIType A(standard)	HDMIType B	HDMIType C(mini)	HDMIType D(micro)
1	1	2	3	TMDS Data2+ (Видеосигнал, пара 2)
2	2	1	4	TMDS Data2 Shield (Экран видеосигнала)
3	3	3	5	TMDS Data2- (Видеосигнал, пара 2)
4	4	5	6	TMDS Data1+ (Видеосигнал, пара 1)
5	5	4	7	TMDS Data1 Shield (Экран видеосигнала)
6	6	6	8	TMDS Data1- (Видеосигнал, пара 1)
7	7	8	9	TMDS Data0+ (Видеосигнал, пара 0)
8	8	7	10	TMDS Data0 Shield (Экран видеосигнала)
9	9	9	11	TMDS Data0- (Видеосигнал, пара 0)
10	10	11	12	TMDS Clock+ (Тактовая частота видеосигнала)
11	11	10	13	TMDS Clock Shield (Экран тактовой частоты видеосигнала)
12	12	12	14	TMDS Clock- (Тактовая частота видеосигнала)
–	13	–	–	TMDS Data5+ (Видеосигнал, пара 5)
–	14	–	–	TMDS Data5 Shield (Экран видеосигнала)
–	15	–	–	TMDS Data5- (Видеосигнал, пара 5)
–	16	–	–	TMDS Data4+ (Видеосигнал, пара 4)
–	17	–	–	TMDS Data4 Shield (Экран видеосигнала)
–	18	–	–	TMDS Data4- (Видеосигнал, пара 4)
–	19	–	–	TMDS Data3+ (Видеосигнал, пара 3)
–	20	–	–	TMDS Data3 Shield (Экран видеосигнала)
–	21	–	–	TMDS Data3-(Видеосигнал, пара 3)
13	22	14	15	CEC (Сигнал)
14	23	17	2	Reserved (HDMI 1.0-1.3c) HEC Data- (HDMI 1.4+ with Eternet)
–	24	–	–	Reserved (Зарезервирован в кабеле, но не подключен)
15	25	15	17	SCL (I2C Serial Clock for DDC)
16	26	16	18	SDA (I2C Serial Data for DDC)
17	27	13	16	DDC/CEC/HEC Ground (Заземление)
18	28	18	19	+5V Power (max 50 mA) (Питание)
19	29	19	1	Hot Plug Detect (All versions) (горячее подключение) HEC Data+ (HDMI 1.4+ with Ethernet)

Переключатель Zettaguard HDMI

28.99 доллара США — 4-1

Основные моменты:

• Во-первых, оснащен пультом дистанционного управления
• Картинка в картинке
• Четыре входа на один выход

Даунсайд:

Пульт ДУ требует близости с переключателем для работы.

Zettaguard — идеальный выбор для домашних развлечений или преподавателей, которым необходимо переключаться между устройствами. Zettaguard Switch упрощает хранение всех ваших устройств, таких как PS4, Xbox, Apple TV, Blu-Ray Player Fire Stick. Для тех, кто ненавидит слишком много проводов, хорошо держать все в порядке, на месте и подключении. Он также поддерживает функцию «картинка в картинке», которая снова может пригодиться преподавателям или геймерам.

Коммутатор поддерживает разрешение 4k с поддержкой большинства аудиофайлов и без задержек или нечеткого качества изображения.

Кроме того, переключение между устройствами осуществляется быстро и легко с помощью пульта дистанционного управления. Просто убедитесь, что вы находитесь рядом с переключателем, чтобы пульт работал эффективно.

Примечание * Переключатель Zettaguard также доступен в варианте с пятью входами и одним выходом:

Zettaguard Switch 5 на 1

Основные характеристики сплиттеров HDMI

Познакомимся поближе с этими устройствами, чтобы понять, как они могут помочь в использовании компьютерной техники. И какими возможностями обладают. А также будут рассмотрены тонкости выбора и подключения разветвителей.

Какие функции выполняет HDMI сплиттер

Как было упомянуто выше, разветвитель HDMI сигнала используется, когда необходимо подключить к одному порту несколько мониторов или других выводящих устройств. Благодаря такому переходнику возможно управлять информацией, которая поступает на каждый монитор. А также получать качественное выходное изображение. Кроме того, не возникает необходимости покупать переходники для аналоговых или других разъемов видеокарты. Сигнал транслируется без потери качества и формата на расстояние, учтенное производителем. И это позволяет подключать дисплеи, которые не стоят близко к источнику сигнала.

Возможности

Учитывая технические характеристики сплиттеров и сферы их частого применения, возможно акцентировать внимание на следующих возможностях этих устройств:

1. Разделение сигнала. Сплиттер способен без потери качества изображения разделить сигнал от одного выхода на несколько устройств. Так же, как и в случае нескольких выходов на видеокарте, использование нескольких портов разветвителя не ухудшит картинку ни на одном из подключенных устройств.
2. Усиление сигнала. Изначально компьютер или другой источник имеет лишь ограниченную дальность, на которую способен давать качественный сигнал. Это происходит ввиду сопротивления кабеля и других факторов. Исправить данную неприятность призван разветвитель с функцией усиления. Если одно из подключенных устройств будет находиться относительно далеко от источника, разрешение и качество останется на прежнем уровне.

Технология защиты

Технология защиты передаваемого сигнала используется, чтобы обезопасить его от несанкционированного копирования и перехвата третьими лицами. Разветвитель HDMI также может поддерживать такую технологию. Как правило, в сплиттерах может находиться технология HDCP. Это расшифровывается как защита широкополосного цифрового содержимого. Стоит, однако, заметить, что эта технология подразумевает, что ее должны поддерживать и выводящие устройства. Если к сплиттеру или кабелю подключить устройство без поддержки этой технологии, расшифровка сигнала на нем будет невозможной. В этом и заключается суть защиты HDCP.

Как подключить устройства к HDMI сплиттеру

Производители разветвителей позаботились о том, чтобы покупателю не пришлось ломать голову, пытаясь подключить монитор к устройству. Процесс подключения интуитивно прост. Вход сплиттера подключается к выходу видеокарты, проигрывателя или другого устройства. А к выходам подключаются устройства выхода. Если речь идет о компьютере, то в панели управления мониторами может понадобиться указать, в каком порядке будет выводиться информация. Больше никаких «танцев с бубном» не понадобится – подключили, потратили пару минут на указание приоритета и можно смело пользоваться!

Выбирая HDMI сплиттер, стоит в первую очередь опираться на планируемое количество подключаемых устройств. Возможно, стоит оставить один выход в «резерве» — на случай, если в обозримом будущем вероятна покупка еще одного устройства вывода. Так, если есть два монитора, к которым нужен сплиттер, и может появиться телевизор, имеет смысл приобрести разветвитель HDMI 1 вход 3 выхода.  А также при выборе стоит учитывать конфигурацию оборудования. Потому что в подключенном состоянии переходник не должен перекрывать другие выходы, мешая к ним подключиться. Даже если на данный момент они не используются. А также желательно не создавать лишних переплетений кабеля. Это нецелесообразно и даже нежелательно с точки зрения безопасности.
Еще один параметр – поддерживаемое разрешение на сплиттере. Оно должно соответствовать максимальному разрешению среди используемых экранов. Возможно, стоит даже приобрести разветвитель немного «на вырост». Поскольку технологии не стоят на месте, и разрешение дисплеев, находящихся в продаже, также имеет тенденцию к росту.

Коммутатор Ethernet: идеальный выбор в большинстве случаев

Если мы хотим превратить наш сетевой кабель в два или более, без сомнения, переключатель это лучший вариант для покупки в большинстве ситуаций. Его способ работы очень прост. Что нам нужно сделать, так это подключить сетевой кабель Ethernet от маршрутизатора к коммутатору. Затем мы можем использовать остальные доступные порты Ethernet для подключения новых устройств, которые мы не могли использовать раньше. Проще говоря, один порт Ethernet превращается в несколько портов Ethernet, коммутаторы предоставляют входящим данным от ваших сетевых устройств свои собственные пути, при этом данные между устройствами не мешают друг другу.

переключатель также поддерживает Полнодуплексная связь . Это означает, что устройства, подключенные к нему, могут отправлять и получать данные одновременно, и это переводится в более быструю сеть, конечно, у нас будет по-прежнему максимально возможная скорость сети, обычно Gigabit Ethernet, хотя первые уже начинают появляются. Мультигигабитные коммутаторы с 2.5G и скорости 5G.

С другой стороны, если мы сравним их с разветвителем Ethernet, у которого было два устройства в качестве ограничения, с самым простым коммутатором мы могли подключить до пяти. Как мы упоминали ранее, поскольку они также очень дешевы и предлагают большую производительность, они делают переключатели наиболее рекомендуемым вариантом.

Что такое HDMI

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства. Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

При  изучении разъёмов которые находятся на телевизоре, указано   наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

Как правило все разъёмы в  телевизоре  имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер.  Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

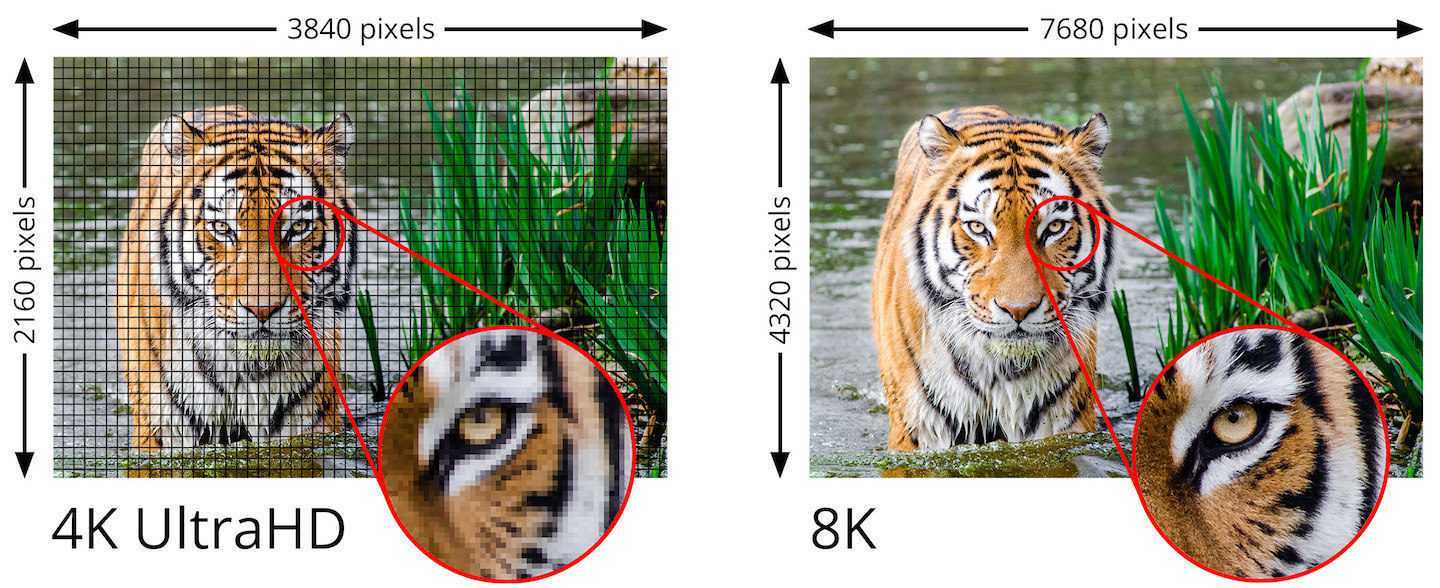

Мой новый телевизор уже устарел?

Однозначно нет. Если ваш телевизор поддерживает разрешение 4K/UHD и расширенный динамический диапазон (HDR), или хотя бы только 4K, то ему еще далеко до старости.

Новый стандарт HDMI 2.1 открывает много продвинутых возможностей (об этом чуть позже), но пройдут годы, пока все эти новые форматы станут распространены. Об этом сейчас и речи нет: разрешение 8K или 4K с частотой обновления 120 Гц станет обыденностью очень нескоро.

Вывод таков: если вы купили телевизор пару лет назад, то пока вам его вполне хватит. Собрались купить новый телевизор и задумались, стоит ли подождать появления HDMI 2.1? Не имеет смысла. Во-первых, ждать вам придется около года, а во-вторых, преимущества HDMI 2.1 будут раскрываться очень медленно.
