Идеальный набор аудиофила: без чего не обойтись любителю музыки

Что делает диффузор

Для эффективной вентиляции любого помещения необходимо чтобы подаваемый воздух шел не струей, а расходился в разные стороны. Если воздух поступает одной струей, то, в комнате появляются сквозняки, которые негативно воздействуют на людей со слабым иммунитетом. Кроме того, проветривается лишь небольшой участок комнаты по ходу движения струи. Чтобы избежать этого явления, необходимо рассеять струю, заставляя ее охватить все помещение. Эту задачу и выполняют диффузоры для вентиляции. В зависимости от модели исполнения, они разбивают струю различными способами, основные из которых: рассеивание и завихрение.

Как работает диффузор

Не менее важен этот эффект и для вентиляции вытяжного типа. Вентиляционное отверстие создает разряжение, однако, чем сильней меняется направление движения молекул воздуха относительно направления канала, тем меньше воздуха поступает в него. Из-за этого Основная масса воздуха поступает параллельно каналу, то есть формируется та же самая струя.

Щелевой настенный диффузор

Диффузоры для вентиляции вытяжного типа работают так же, как и устройства, подающие воздух, благодаря этому проветривается максимальная площадь помещения. Устройства, рассеивающие поток, не позволяют формироваться единой струе, ведь разряжение на их выходе формируется в разных направлениях. Вихревые устройства также забирают воздух по кругу, благодаря чему исключено формирование единой струи. Все это приводит к качественному удалению воздуха из помещения. Кроме того, диффузор систем вентиляции вытяжного типа рассеивает и входящий поток воздуха.

Диффузор на воздуховоде

Сопловые диффузоры предназначены для создания узконаправленного потока воздуха. Их используют, если необходимо подать воздух на большое расстояние, но проложить воздуховод туда невозможно. В какой-то мере к диффузорам можно отнести и различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают входящий или исходящий поток воздуха. Существуют также диффузоры, которые позволяют изменять скорость подачи или удаления воздуха. Эта функция реализована с помощью механического привода.

Диффузор на подвесном потолке

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Как выбрать диффузор для вентиляции

Чтобы правильно подобрать для системы вентиляции диффузор, необходимо учитывать некоторые параметры.

Размеры. Устройство должно соответствовать размеру воздуховода.

Материал корпуса. Выбирается исходя из условий эксплуатации. Для помещений и систем кондиционирования подойдет пластиковый вариант, а для наружной вентиляции следует приобретать металлическое изделие.

Модель диффузора. При большом ассортименте сделать выбор модели изделия в соответствии со стилем помещения не составит труда.

Объем и скорость воздушных масс, поступающих в помещение

Важно знать, с каким количеством воздуха будет работать агрегат. Также важно учитывать уровень шума, издаваемого им при эксплуатации

Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно.

Нюансы монтажа

Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:

  1. В металлорукав (гофру).
  2. В стеновое отверстие (бесканальную вентиляцию).
  3. В жесткий рукав (короб).

Установка в металлорукав (гофру)

  1. Конец гофры вытаскивается из канала.
  2. К гофре крепится диффузор.
  3. Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.
  4. Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.

Установка в стеновое отверстие (бесканальную вентиляцию)

  1. В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.
  2. Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.
  3. Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.
  4. В установленное гнездо вставляется диффузор.

  1. Диффузор выбирается по форме и размеру канала.
  2. Изделие вставляется в гнездо (короб) до щелчка.

Расчет диффузора

Расчет количества диффузоров выполняется по следующей формуле:

N = L / (2820 * V * d²), где:

  • N – количество диффузоров;
  • L – требуемый расход воздуха (кубометров в час);
  • V – скорость воздушного потока, м/с;
  • d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).

Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).

Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.

Считаем:

N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.

Ароматические советы

  • Остерегайтесь использования в одном доме нескольких диффузоров, имеющих различные ароматы. Такое смешение запахов способно вызвать много неприятных последствий, особенно у людей с чувствительным обонянием. Головная боль и тошнота — это самое безобидное, что может произойти при смешивании ароматизаторов.
  • Широкое горлышко флакона провоцирует более интенсивное испарение благовоний в помещении — помните об этом.
  • Некоторые пользователи диффузоров переворачивают палочки пару раз в неделю и вставляют в горлышко бутылочки другими кончиками. Они утверждают, что таким образом весь аромат из флакона будет потрачен с пользой.

Основные моменты монтажа диффузоров


Монтаж диффузора вентиляции

Выбор места установки и контуры детали зависит типа покрытия потолка. Круглая и квадратная потолочная модель могут монтироваться в покрытие натяжных потолков, гипсокартоне. Все работы рекомендуется производить параллельно с ведением установки покрытия:

  • следует выполнить разметку места закрепления распылителя воздуха;
  • делаем пометку места установки для установки обрешетки в месте монтажа диффузора;
  • при монтаже на стену выполняем разметку, учитывая размеры устройства и его форму;
  • делаем углубление в стене с учетом 5 мм зазора, эту работу легче выполнить алмазным кругом с помощью угловой шлифмашины;
  • Вставив корпус, отмечаем места крепления и с помощью перфоратора сверлим отверстие для дюбелей и закрепления прибора;
  • Для устранения прохода воздуха под корпусом, наносим слой герметика и закрепляем диффузор не стену или потолок при помощи саморезов с дюбелями.

В заключение отметим основные моменты по выбору места установки.

Обратите внимание – потолочный круглый диффузор меньше выделяется на поверхности. По этой причине они могут устанавливаться во всех местах, не зависимо от потолочного и покрытия стен

Квадратные устройства стандартного размера, наиболее широко применяются для монтирования на конструкции кассетного типа потолков. Такие детали закрепляют и «маскируют» под декоративную плитку основного покрытия. Этот способ позволит беспрепятственно добираться до канала вентиляции при проведении ремонтных и регламентных работ.

Это свойство необходимо учитывать при любом способе установки распылительного устройства. Нередко такую деталь называют декоративной решеткой, вмонтировать в стены ее достаточно легко

Обращайте внимание на производителя данных деталей. Не покупайте продукцию непроверенных производителей и не экономьте на этом деньги

Хорошая вещь никогда не будет стоить копейку.

Формат и носитель

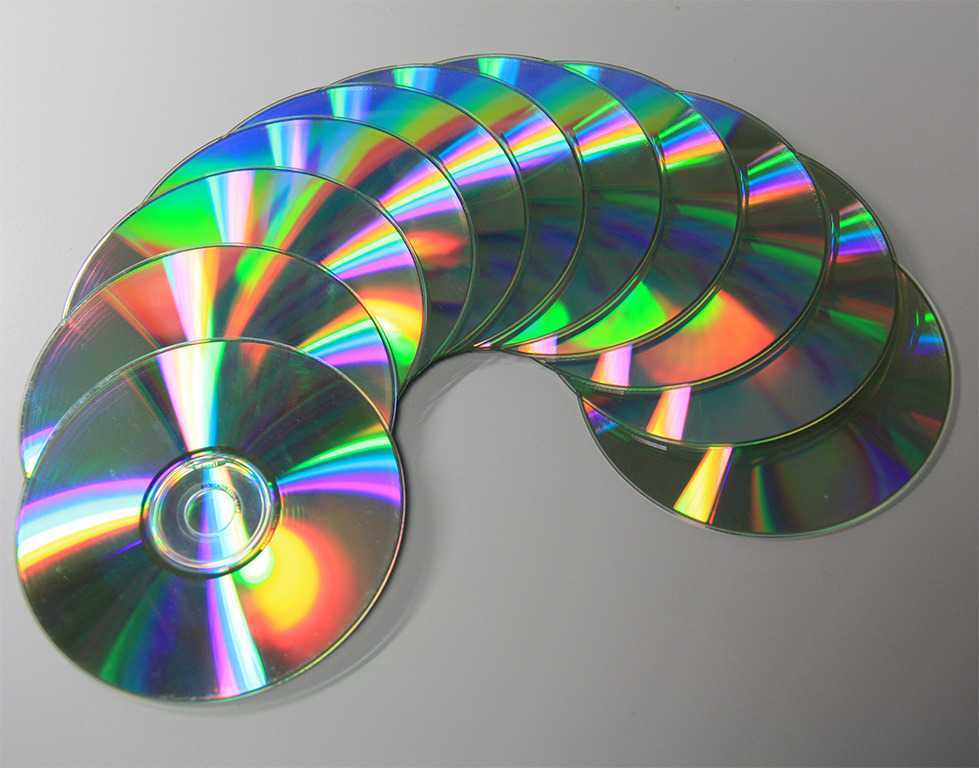

Подавляющее большинство любителей симфонической классики предпочитают прослушивание произведений на CDDA или в lossless-форматах. Lossless-аудиокодеки предполагают полное сохранение информации аудиопотока при сжатии, качество записей в этом формате фактически не отличается от wav (cda).

Статья в википедии может многое рассказать о лосслесс, предлагаю список существующих лосслесс-форматов, опубликованных в ней:

  1. Apple Lossless — ALAC (Apple Lossless Audio Codec)
  2. Audio Lossless Coding — также известен как MPEG-4 ALS
  3. Direct Stream Transfer — DST
  4. Dolby TrueHD
  5. DTS-HD Master Audio
  6. Free Lossless Audio Codec — FLAC
  7. Meridian Lossless Packing — MLP
  8. Monkey’s Audio — Monkey’s Audio APE
  9. OptimFROG
  10. RealPlayer — RealAudio Lossless
  11. Shorten — SHN
  12. TAK — (T)om’s verlustfreier (A)udio (K)ompressor (нем.)
  13. TTA — True Audio Lossless
  14. WavPack — WavPack lossless
  15. WMA Lossless — Windows Media Lossless

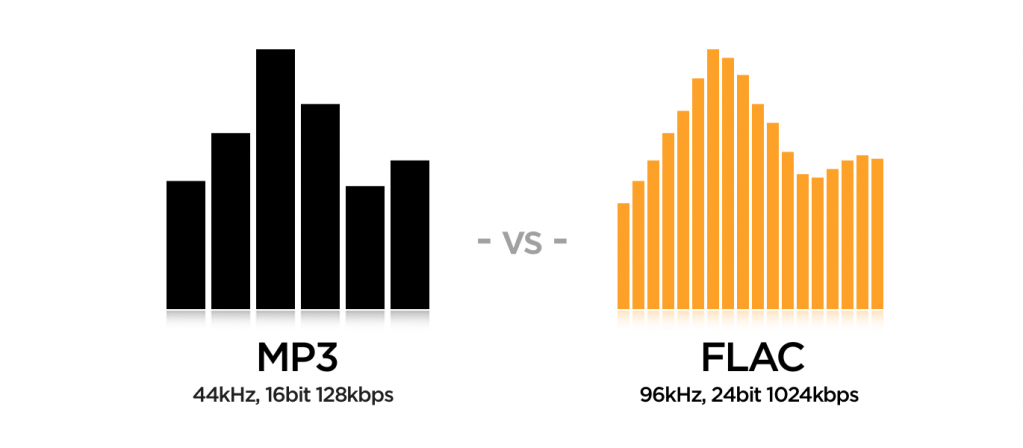

Ряд авторов полагает, что потери при сжатии в mp3 c битрейтом 320 кбит/с настолько незначительны, что этими величинами можно пренебречь, и что фактический (воспринимаемый человеком) уровень качества в этом случае неотличим от качества AUDIO СD (битрейт 1411,2 кбит/с), которое признано большинством приемлемым для прослушивания симфонической и другой музыки. Последнее суждение нередко вызывает полемику, популярность формата MP3 среди людей, которые слушают музыку в высоком качестве остается низкой, а у некоторых вызывает неприкрытую брезгливость.

Для повышения качества сигнала были также разработаны более совершенные с технической точки зрения форматы, такие как DVD-Audio (DVD-A), Super Audio CD (SACD). Последние особенно популярны среди аудиофилов, что обусловлено более высокой частотой дискретизации . Применение этих форматов позволило обеспечить более высокое качество передачи сигнала. Возможность услышать разницу между классическим CDDA и так называемыми «хайрезами» (SACD, DVD-A) вызывает споры с момента появления этих технологий.

Существует немало людей, утверждающих, что они слышат разницу в качестве сигнала при воспроизведении CDDA, SACD, и DVD-A. Ряд экспертов убеждены в том, что идеальным форматом для записи симфонической музыки является однобитный Direct Stream Digital (DSD), который применяется при создании SACD. В случае DVD-A появляется также возможность записи многоканального аудио в формате 5.1, но с пониженной частотой дискретизации (максимальное значение 96 кГц). Ещё один интересный факт: первые версии PlayStation 3, выпущенные до октября 2010, способны полноценно воспроизводить SACD и, по моему убеждению, могут стать отличным источником для воспроизведения симфонических произведений при дефиците бюджета.

Эстетствующие меломаны и некоторая часть ностальгирующих аудиофилов полагают, что лучшим носителем для симфонической музыки является винил. Техническое несовершенство метода записи и воспроизведения этих людей заботит мало. Аргументы о «душевности» и «уникальности» винилового звучания рассматривать в данной статье не буду. Отмечу лишь, что качество записи на разных пластинках может существенно отличаться. Сам к винилу отношусь с большой любовью, при понимании технической неактуальности и ограниченных возможностей носителя. Посему от саркастических пассажей и иронизирования предпочту воздержаться. При этом хочу подчеркнуть, что некоторые редкие коллекционные записи симфонической музыки могут оказаться доступны исключительно на виниловых пластинках, и в таких случаях любовь к несовершенной технологии вполне себя оправдывает.

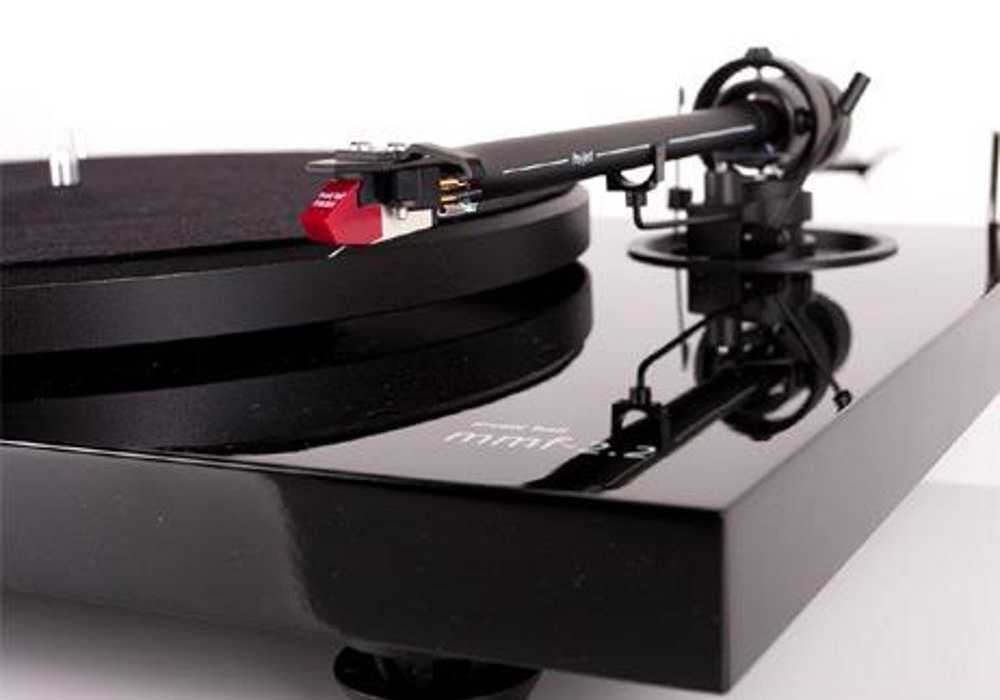

Проигрыватель

Для начала необходимо выбрать источник, где звук будет максимально наполненным и приближенным к оригиналу. Это может быть виниловый или CD-проигрыватель. Первый вариант подходит для любителей ретро-звучания с характерным потрескивающим звуком. Если же рассматривать более современные источники проигрывания, с которыми можно использовать другую аппаратуру, то лучше остановиться на втором варианте. Главное условие проигрывателя для аудиофила — это высокая верность воспроизведения или Hi-Fi.

CD-проигрыватель — наиболее доступный и распространенный способ прослушивать музыку. К тому же он менее хрупкий по сравнению с винилом. Если использовать модель проигрывателя с цифровыми входами, то можно воспроизводить звуки с компьютера, приставки и через другие цифровые источники, что очень удобно. Производители выпускают новые модели с большим количеством разъемов, что помогает читать файлы разных форматов.

Оконные вентиляторы в дом. Какой самый эффективный?

Ключевым параметром рассматриваемых устройств является гарантируемый поток воздух. Есть определенные стандарты, определяющие насколько качественно осуществляется воздухообмен в помещениях. Все данные представлены в таблице ниже:

комната

Объем вентиляционного объема воздуха

Для кухни с наружным окном, оборудованной газовой или угольной плитой

70 м3 / ч

Для кухни с наружным окном, оборудованной электрической плитой, где проживают до 3 человек.

30 м3 / ч

Для кухни с наружным окном, оборудованной электроплитой, где проживают до 5 человек

50 м3 / ч

Для кухни без наружного окна или для кухонной ниши, оснащенной электрической плитой

50 м3 / ч

Для ванной

50 м3 / ч

Для отдельно оборудованной котельной

30 м3 / ч

Для вспомогательной комнаты без окон

15 м3 / ч

Для гостиной

30 м3 / ч

Рекомендуется выбирать мощность оконных вентиляторов исходя из вышеуказанных данных. В ситуации, когда у нас есть смежные комнаты (например, открытая кухня для гостиной), эти значения могут быть объединены. Следует помнить, однако, что в помещениях, где расположены газовые приборы отопления (обогреватели, печи), запрещается устанавливать диффузоры, которые препятствуют ручной настройке положения заслонки.

Расчет диффузора Шредера

Диффузор Шрёдера состоит из серии ячеек различной глубины, но одинаковой ширины, выполненных в корпусе из дерева, MDF или других листовых материалов. Разрез типовой конструкции диффузора (p=7) изображен на рисунке слева. Перегородки, разделяющие соседние ячейки, выполняются из жесткого материала и имеют толщину значительно меньшую по сравнению с шириной ячеек.

Конструкция диффузора основана на математической последовательности квадратичных вычетов (QRD) из теории чисел, исследованной А. М. Лежандром и K. Ф. Гауссом. Последовательность определяется следующим соотношением:

Sn = n2 *modulo(p), (1)

где Sn — последовательность значений относительной глубины ячеек диффузора, n — неотрицательное целое число {0, 1, 2, 3 …}, определяющее номер соответствующей ячейки, p — простое число {2, 3, 5, 7, 11, 13, 17…}, определяющее количество ячеек в диффузоре (простое число, это отличное от 0 и 1 число, которое делится без остатка только на 1 и на самого себя).

Например, подставив p=17 и n=7 в указанное соотношение, получим S7 = 49*modulo(17). Modulo(17) означает, что число 17 последовательно вычитается из 49 до появления существенного остатка. Другими словами 17 вычитается из 49 дважды и остаток 15 является ответом.

Таким образом, для p=17 имеем следующую последовательность чисел: S17 = 0, 1, 4, 9, 16, 8, 2, 15, 13, 13, 15, 2, 8, 16, 9, 4, 1; 0, 1, 4…

Для больших значений n последовательность повторяется с периодом n=17.

Фактическая глубина ячеек в конструкции диффузора зависит от значения его проектной частоты Fo. Шрёдер предложил следующую формулу для расчета глубины ячеек в зависимости от выбранных значений n и p:

dn = Sn с /(Fo*2*p), (2)

где dn — глубина ячейки с номером n, F o — проектная частота диффузора, с — скорость звука в воздухе, p — простое число (порядок диффузора), соответствующее количеству ячеек.

Ширина ячеек W постоянна и должна быть мала по сравнению проектной длинной волны диффузора, т.е. значение W<c/(2*Fo). Шрёдер предложил соотношение W=0,137*с/Fo в 1979 году.

Необходимо отметить, что установленная соотношением (2) компоновка ячеек различной глубины обеспечивает более широкий диапазон частот рассеивания звуковой энергии по сравнению с диффузорами, основанными на принципе последовательности максимальной длины (MLS).

На проектной частоте диффузор обладает максимальной эффективностью рассеяния звуковой энергии.

Нижняя граница рабочего диапазона диффузора Flow зависит от размера самой глубокой ячейки и имеет значение приблизительно на половину октавы ниже проектной частоты диффузора Fo.

Верхняя граница рабочего диапазона Fhigh зависит от ширины ячеек и не превышает значения Fhigh=с/(2*W).

Перегородки, разделяющие соседние ячейки, должны быть выполнены из тонкого и жесткого материала. На практике толщина этих перегородок имеет конечную толщину t и поэтому в расчетах необходимо вместо ширины ячейки W применять сумму значений (W + t).

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Диффузор для подвесного потолка

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

  • подача или забор воздуха из помещения;
  • создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Советы по обустройству вентиляции в частном доме

Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:

Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата

Зимой это может привести к образованию наледи, летом – появлению неприятного запаха

Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально

Не рекомендуется использовать гофротрубы для вентсистем

  • Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
  • Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
  • Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия  человека.

Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу

  • Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
  • Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
  • Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.
