Магнитопланар (изодинамический излучатель)
Этот планарный (плоский, пленочный) излучатель звука работает по тому же принципу, что и динамик: проводник с током движется в магнитном поле. Но в отличие от традиционного динамика голосовая катушка здесь фактически равномерно распределена по всей площади излучения, и вся эта излучающая поверхность находится в магнитном поле.
В случае с магнитопланарным излучателем источником звука является синтетическая пленка с нанесенными на нее проводниками с током. Эта плёнка размещается в поле решетки, сделанной из магнитов. Таким образом, вся площадь плёнки оказывается в магнитном поле, и пленка излучает звук равномерно со всей поверхности.
В начале существования магнитопланарных систем проводники из фольги просто наклеивали на пленку. Проблемой такого варианта было отслоение проводника после интенсивной эксплуатации: он нагревался, и клей не выдерживал. Наглядным примером могут служить выпускавшиеся в СССР динамические пищалки 10ГИ-1, наушники ТДС-7, ТДС-17.
Затем технология совершенствовалась, для приклеивания проводника на пленку стали применять температурную адгезию, закрепляя, например, алюминий (реже — медь) на майлар (лавсан, тефлон). Это более дорогой вариант технологии планарного излучателя — чуть дешевле обходится прошивание пленки токопроводящей проволокой.
Преимущества технологии состоят в том, что масса планарной подвижной системы на несколько порядков меньше, чем у классического динамика. В результате резко уменьшаются искажения. С другой стороны, магнитопланары предполагают излучение с большой площади, что, как минимум, создает проблему стереосцены.
Особое развитие принцип получил в наушниках, где используются различные его варианты, например, ортодинамические излучатели.

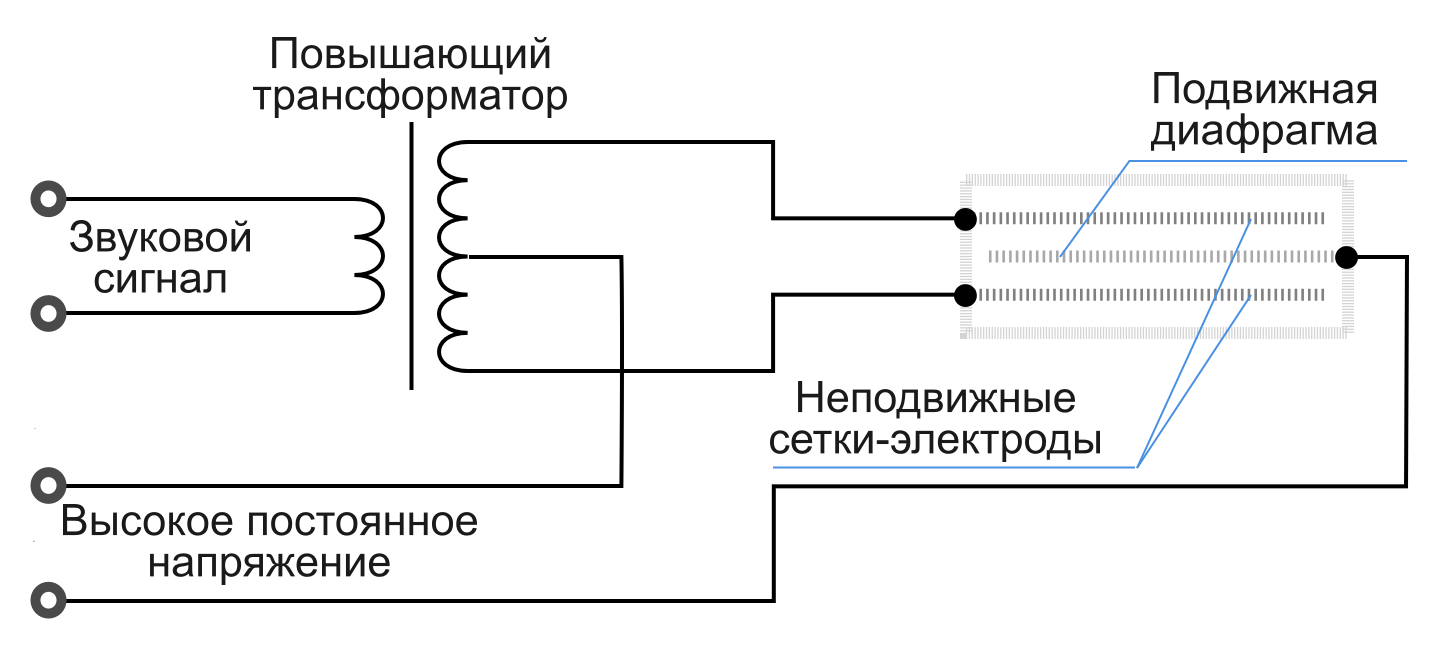

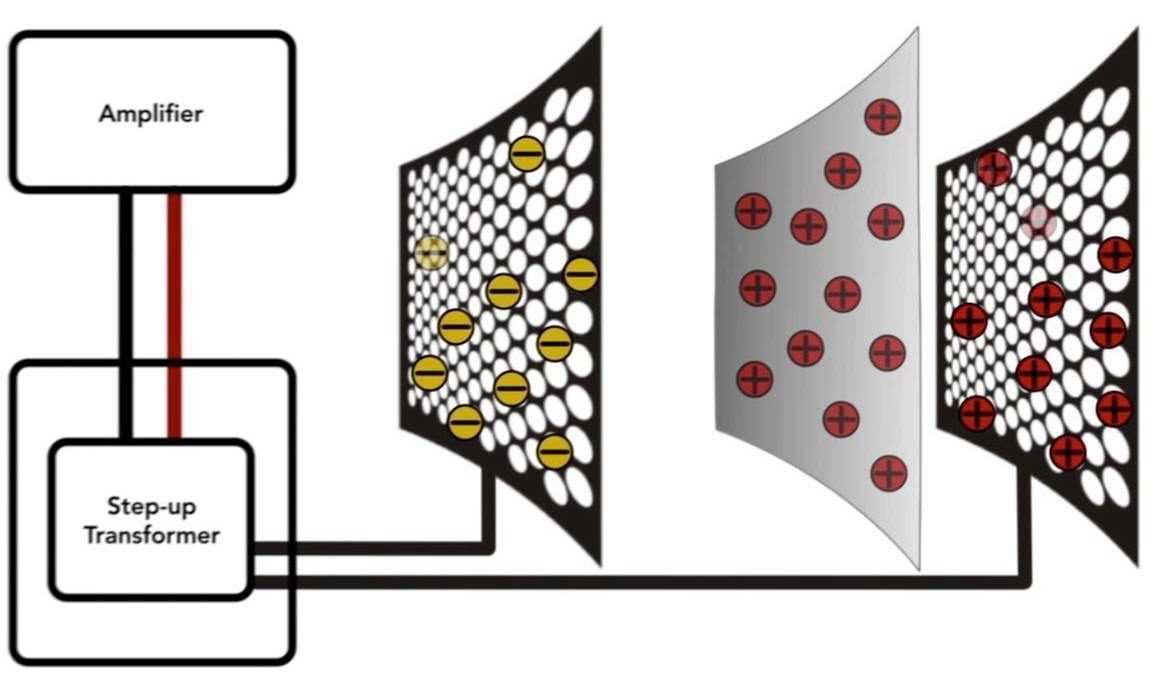

Электростат
Неплохие результаты удалось получить с электростатическим вариантом планарного (пленочного) излучателя. Принцип действия следует из названия: речь идет о движении диэлектрической пленки в электрическом поле. До этого пленку натягивают между двумя токопроводящими сетками (статорами), на которые подается модулированное звуковым сигналом напряжение, а на саму пленку — потенциал приблизительно в 3 000 В.
Преимущество такого варианта излучения по сравнению с магнитопланарным — отсутствие проблем с нанесенными на пленку проводниками тока. Их просто нет. С другой стороны, такой излучатель нуждается в объемистой мощной электронике и, естественно, требует отдельного питания. В остальном электростат и магнитопланар схожи.
Стоит подробнее остановиться на вопросе воспроизведения низкочастотного диапазона с помощью планарных систем. Они по определению не готовы обеспечить серьезную амплитуду. И если в магнитопланарных громкоговорителях более распространена конфигурация в виде сочетания узкого высокочастотного излучателя и низкочастотной секции большей площади, то в электростатических системах, чаще всего, сам электростат занимается средне- и высокочастотным диапазоном, хотя бы потому, что модели большой площади достаточно дороги.
Поэтому за низкочастотный диапазон у них отвечает, как правило, интегрированный в систему сабвуфер, работающий с применением классического динамика. Такие системы называются гибридными. Изготовители магнитопланарных спикеров также иногда предлагают доукомплектование своих изделий сабвуферами на базе классических динамиков.
Кроме того, оба основных варианта с применением плёнки являются дипольными системами. То есть назад и вперед они излучают (звучат) практически одинаково. Это приводит к определенным проблемам с правильным размещением таких колонок в комнате прослушивания.
Плоская стена
Акустическое оформление призвано заставить правильно работать поверхность подвижной системы динамика. Простейший вариант акустического оформления называется «плоская стена». В нашем эксперименте мы, собственно говоря, ее и создали. И если взять листовой материал достаточной площади, проделать в нем отверстие диаметром с диффузор и зафиксировать в нем наш динамик, то он зазвучит очень пристойно.
Акустическое оформление плоская стена (слева) и открытое (справа)
Физически оптимальным акустическим оформлением может быть плоская стенка бесконечной площади, за которой находится бесконечный объем — на него работает тыльная поверхность диффузора. В реальности такой объект невозможен. Плоская стенка преодолевает короткое замыкание не полностью, а ее размеры должны выбираться по принципу «чем больше — тем лучше». Еще одним недостатком плоской стенки является то, что на ее базе можно создать только дипольный излучатель — звук будет воспроизводиться с обеих сторон, что не всегда является позитивным фактором.
Колонка с пассивным излучателем
Довольно популярная сегодня область применения пассивных излучателей — это портативные колонки. При их размерах не так то просто получить действительно хороший бас. Акустический пассивный излучатель может значительно улучшить ситуацию .
Но даже если колонка не портативная, а настольная диаметр диффузора пассивного динамика должен быть больше или равен диаметру активного излучателя.
При этом собственный резонанс пассивного излучателя должен лежать ниже резонанса основного динамика. В идеале, для настольной акустики он должен лежать ниже 20Гц. Будет еще лучше, если такую же низкую резонансную частоту будет иметь и активный громкоговоритель.
Применяется пассивный излучатель только в корпусе типа закрытый ящик. Т.к. возбуждается он только колебаниями воздуха внутри корпуса от активной головки. Следовательно любая негерметичность корпуса колонки с пассивным излучателем сильно снижает эффективность отдачи по басам.
НЧ-система с механическим приводом
Естественно, что в области звуковоспроизведения возможны и экзотические решения. Ведь если проанализировать все существующие технологии, то у них можно найти один общий недостаток — очень низкий коэффициент полезного действия.
Этого недостатка лишены генераторы низкой частоты с механическим приводом. Собственно говоря, эти излучатели не работают со звуковым сигналом. Они применяются для различных технологических целей, в частности — для испытаний готовой продукции на виброустойчивость, выдавая синусоидальные колебания заданной частоты. При этом может обеспечиваться очень большая громкость!
Устройство состоит из жесткой пластины, на которую через шатун с двумя шарнирами передается возвратно-поступательное движение от диска, укрепленного на оси электродвигателя. Все это, очевидно, нужно как следует закрепить.
Частота колебаний такой системы зависит от скорости вращения электродвигателя. Получаем высокоэффективный генератор практически синусоидальных низкочастотных звуковых волн. Интересно, что в далеких восьмидесятых одна из дискотек в США купила такой генератор у НАСА. Он, якобы, затем использовался в составе низкочастотного звена акустики танцевального зала. Или в чисто рекламных целях. О реальном эффекте такого устройства можно только догадываться.
Продолжение следует…
Другие материалы цикла «Акустические системы»:
Колонка с пассивным излучателем
Довольно популярная сегодня область применения пассивных излучателей — это портативные колонки. При их размерах не так то просто получить действительно хороший бас. Акустический пассивный излучатель может значительно улучшить ситуацию .
Но даже если колонка не портативная, а настольная диаметр диффузора пассивного динамика должен быть больше или равен диаметру активного излучателя.
При этом собственный резонанс пассивного излучателя должен лежать ниже резонанса основного динамика. В идеале, для настольной акустики он должен лежать ниже 20Гц. Будет еще лучше, если такую же низкую резонансную частоту будет иметь и активный громкоговоритель.
Применяется пассивный излучатель только в корпусе типа закрытый ящик. Т.к. возбуждается он только колебаниями воздуха внутри корпуса от активной головки. Следовательно любая негерметичность корпуса колонки с пассивным излучателем сильно снижает эффективность отдачи по басам.

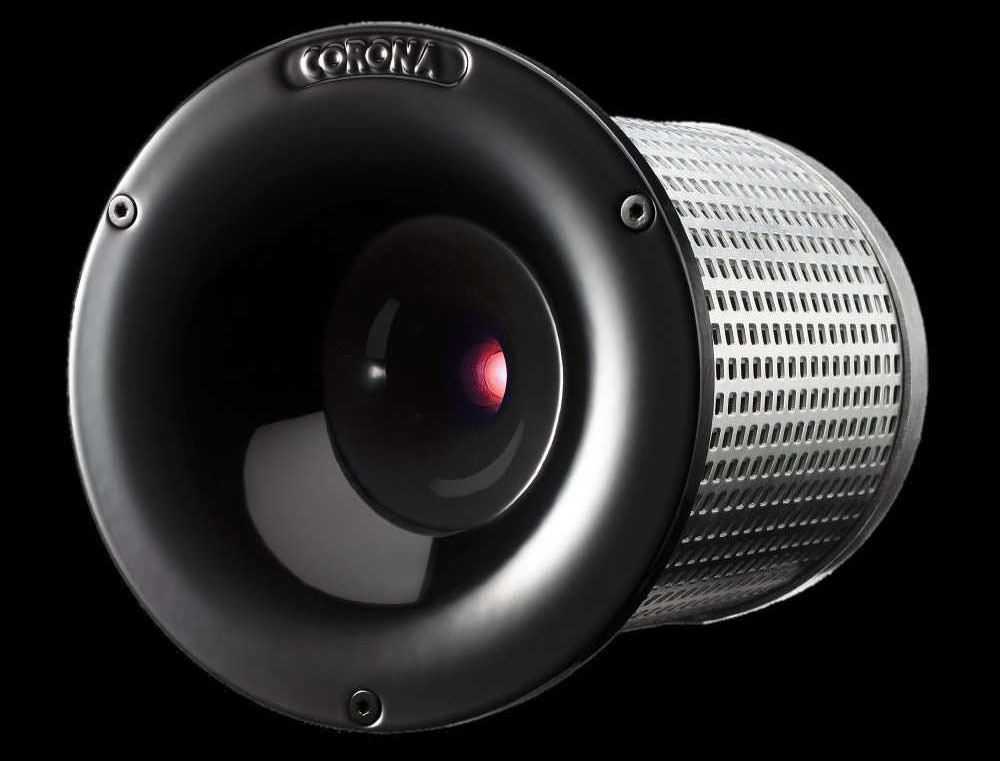

Ионофон (электродуговой плазменный громкоговоритель)
Именно в диапазоне верхних частот важен минимальный вес подвижной системы и ее минимальная инерционность. Идеальным излучателем для верхних частот стало бы невесомое тело, механически никак не связанное с опорами и колеблющееся (изменяющее свой объем) под воздействием электрического сигнала.
И такой вариант, использовавший, по сути, принцип работы радиолампы, был найден в начале второй половины прошлого века. Он получил название ионофон. Принцип действия системы основан на пульсациях электродуговой плазмы в переменном электрическом поле. Первые образцы устройства, представленные на ВДНХ в начале 50-х, имели определенные побочные проблемы. В частности, легкий треск разряда, от которого затем смогли избавиться.
В семидесятых годах прошлого века были выпущены серийные образцы акустических систем с верхнечастотным звеном на базе плазменного излучателя. Сейчас такие излучатели доступны для установки в современную пользовательскую акустику и даже в мощные концертные системы.
Недостатком ионофона можно считать необходимость достаточно мощного электропитания и, как следствие, требования устройства к отводу тепла. В результате, устанавливая такой твитер в замкнутый объем обычной колонки, стоит задуматься о том, как бороться с его перегревом. Повышенное энергопотребление также не добавляет энтузиазма, к тому же внутри устройства — источник сверхвысокого напряжения.
С другой стороны, на базе плазменного излучателя можно получить поистине аудиофильскую систему, поскольку качество его звучания, по идее, приближается к абсолютному.
Громкоговоритель — групповой излучатель.
Групповым излучателем называется совокупность однотипных динамических головок, размещенных в одной плоскости на определенном расстоянии друг от друга и соединенных между собой синфазно, последовательно или параллельно либо последовательно-параллельно.
Для обеспечения хорошей работы громкоговорителя типа групповой излучатель необходимо, чтобы все головки были однотипными и к каждой головке подводилась одинаковая мощность. Невыполнение этих требований или нарушение синфазности работы головок снижает эффективность работы группового излучателя.
Широкое распространение громкоговорителей этого типа за рубежом объясняется несколькими причинами. Первая заключается в том, что с помощью нескольких головок небольшой мощности можно создать громкоговоритель большой мощности.
Так, в шведском радиолюбительском журнале публиковались описания любительских громкоговорителей, содержащих до 6-8 однотипных широкополосных головок по 20 Вт каждая. Такие громкоговорители могут работать с усилителями, имеющими выходную мощность до 100-200 Вт.
Другой причиной распространения групповых излучателей является свойственное им улучшение отдачи на средних и особенно самых низких частотах. Это улучшение обусловлено увеличением площади раскрыва диффузоров, пропорциональное количеству головок.
На самых низких частотах это увеличение составляет 6 дБ для четырех головок, 8 дБ — для шести и 9 дБ — для восьми. За счет этого происходит расширение полосы эффективно воспроизводимых частот в область более низких частот примерно на треть или половину октавы по сравнению с полосой пропускания одиночной головки в том же оформлении.
Третьей причиной является то, что глубина ящика корпуса такого громкоговорителя может быть в 1,5–2 раза меньше, чем громкоговорителя с одной головкой, т. е. групповой излучатель может быть достаточно плоским и его можно разместить на полу у стены или даже повесить на стену.
Остановимся на двух вариантах конструкции громкоговорителя типа групповой излучатель, содержащего четыре динамические головки по 6 Вт каждая. В этих громкоговорителях наиболее удобно использовать низкочастотные головки типа 6ГД-2. При уменьшении диаметров отверстий возможно применение головок типа 4ГД-4 или 4ГД-7, 4ГД-ав. 4ГД-35, 4ГД-36. Предпочтение следует отдать первой и двум последним головкам.
Рис. 3. Групповой излучатель.
Конструкция корпусов обоих вариантов показана на рис. 3. Корпуса выполняют из древесно-стружечной плиты толщиной 20 мм. Детали собирают на шурупах и клею. Различие между вариантами заключается в форме передней стенки: на рис. 3а она плоская, на рис. 3б — чуть сложена по середине.
Обе конструкции имеют примерно одинаковые характеристики в области нижних частот Результаты проведенных автором расчетов показаны на рис.4, из которого видно, что заметный рост отдачи головок при расстоянии между центрами их диффузоров, равном 260 мм, наблюдается начиная с частоты сигнала ниже 600 Гц.
Рис. 4. Относительный подъем отдачи, дБ.
Главным достоинством громкоговорителя с изломанной передней панелью (рис. 3б) является несколько лучшая равномерность излучения на средних и верхних частотах в обеих плоскостях. У громкоговорителя с плоской передней панелью (рис.3а), наоборот, диаграмма излучения на этих частотах сужается.
Широко применяются в последнее время групповые излучатели, их нередко используют в качестве излучателей нижних частот систем с несколькими полосами разделения частот сигнала. Такие системы, рассчитанные на подводимую мощность до 50–100 Вт и более, широко применяют для озвучивания эстрады, танцевальных залов и дискотек.
Зарубежные радиолюбительские конструкции. Москва, «Радио и Связь», 1982.
Высокочастотная акустическая система с круговой диаграммой направленности →
← Стандарты мощности и другие понятия звукотехники
Для каждой полосы — свой динамик и вариант акустического оформления
Не стоит забывать, что в случае с широкополосным динамиком, ему понадобится один собственный кабинет с тщательно просчитанными характеристиками. Но если мы имеем дело с двух- или более полосной системой, то излучатель каждой полосы частот должен получить свое отдельное акустическое оформление.
Существовали различные воззрения на максимальное необходимое количество частотных полос в акустике. В некоторых образцах колонок семидесятых годов прошлого столетия, например, таких полос могло быть до 5–7. Сейчас пришли вроде бы к оптимальному количеству полос для полноразмерных акустических систем — от двух до четырех. В полочных и бюджетных напольных системах чаще делают две полосы, а более серьезные модели могут вдобавок к трем полосам иметь излучатель самых верхних частот, который называют супертвитером.
Некоторые разработчики очень много внимания уделяют форме камер драйверов
Чаще всего полноразмерная напольная колонка имеет три полосы, и тогда практически весь объем кабинета отдается под акустическое оформление низкочастотного динамика/ов. Среднечастотник имеет свой собственный бокс внутри корпуса колонки, который полностью изолирует заднюю сторону диффузора динамика от влияния низкочастотника. Что касается твитера, то тыльная сторона мембраны работает на небольшой объем, образованный конструкцией самого динамика, либо на специально сформированные дополнительные полости, например, в виде трубки.
Спереди пищалка чаще всего имеет вариант рупорного оформления, который в последнее время часто называют волноводом. Это рупор широкого раскрытия, рассчитанный таким образом, чтобы диаграмма направленности пищалки соответствовала всем остальным излучателям, формируя правильную область прослушивания, то есть область, в которой звучание нашей колонки будет наиболее качественным.

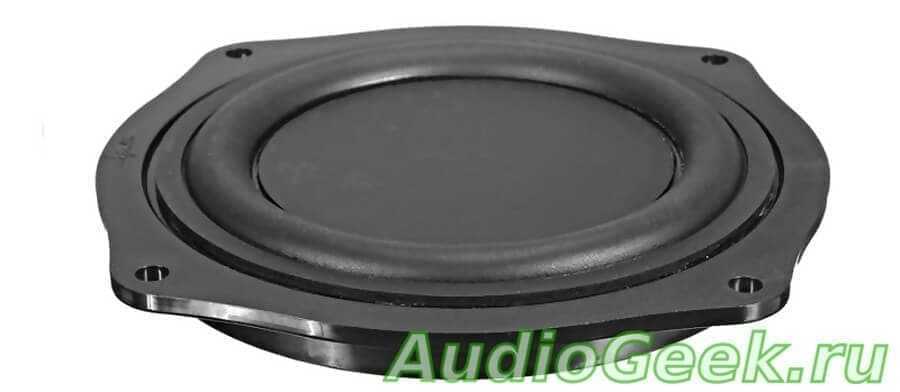

Пассивный излучатель своими руками
Можно легко сделать пассивный излучатель своими руками, удалив у низкочастотного динамика магнитную систему и подвижную катушку. Лучше использовать басовый динамик диаметром не меньше предполагаемого активного излучателя. Так же не лишним будет немного утяжелить диффузор.
Не обязательно препарировать нормальный динамик, чтобы сделать из него пассивный динамик своими руками. Лучше использовать его по назначению, а в дополнение к нему дешево купить пассивный излучатель на AliExpress.
Показанные выше пассивные излучатели отлично подходят для создания самодельных портативных колонок. Они обладают диаметром 2 дюйма и стоят всего 143 рубля за пару. Покупать рекомендую в этом магазине.

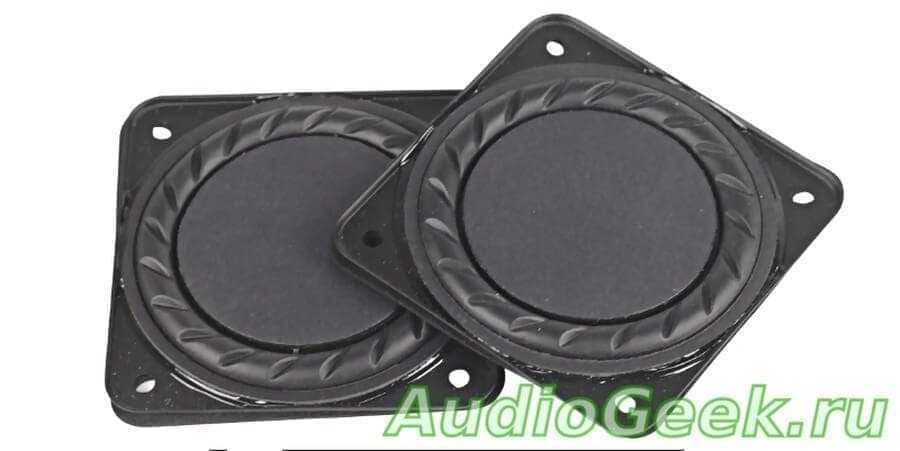

Еще более интересный вариант:
Эти пассивные излучатели уже меньше похожи на обычные динамики потому, что лишены металлической корзины и имеют минимальную толщину. Они обладают диаметром 3 дюйма (79мм), за счет чего могу обеспечить лучшие басы. Обойдутся они несколько дороже — 515 рублей за пару. Ссылка на магазин.
Больше диаметр — больше басов:
Это уже 4-х дюймовый пассивный излучатель басов. Его цена так же не столь велика и составляет 260 рублей. Купить его можно тут. Однако благодаря большему диаметру он еще лучшую отдачу по низким частотам.
Что такое пассивный излучатель
Пассивный излучатель (он же пассивный динамик) — это излучатель, лишенный магнитной системы и катушки. Он не способен преобразовывать электрический сигнал в звуковые колебания, а значит не может работать самостоятельно и должен возбуждаться активным излучателем, установленным в тот же закрытый корпус.
Наиболее эффективен пассивный излучатель на низких частотах. На средних и высоких частотах звукового давления, создаваемого активным излучателем, просто недостаточно. Поэтому используя пассивный динамик можно своими руками значительно улучшить басы вашей акустической системы.
Как устроен кабинет?
Простейший корпус колонки — его еще называют кабинет — это обычный ящик. Но не стоит думать, что здесь все так просто. На стенки корпуса действует серьезное давление, вызванное движением диффузора, поэтому корпус должен быть достаточно «жестким, но не звонким», то есть иметь хорошее сопротивление к возникновению собственных резонансов. Для этого внутри корпуса устанавливают дополнительные элементы жесткости — ребра, распорки. Внутренний объем корпуса в идеале не должен иметь параллельных стенок: зачастую они просто закруглены, но и полностью сферические корпуса — не такая уж редкость.
Типичный корпус из MDF
Казалось бы, логично сделать стенки корпуса из обычной древесины, но в этом случае возникают проблемы, связанные с неоднородностью (анизотропностью) и плохой повторяемостью параметров этого материала. Потому наиболее распространенным материалом кабинетов стал МДФ — древесно-волоконная плита. Часто применяется и березовая фанера, используют слои деревянного шпона, последовательно накладываемого на клей, композитные материалы, такие как стеклопластик, металлы — экструдированный алюминий, сталь и даже свинец.
Колонки из бетона
На нескольких выставках последнее время появились достаточно удачные колонки, отформованные из бетона. Технологии кабинетов акустики зависят от того, в каких условиях акустика будет работать. Естественно, что для ландшафтных, морских, автомобильных систем применяются материалы, устойчивые к погодным условиям, солнечному излучению, воде, пыли и т.д.
Пассивный излучатель своими руками
Можно легко сделать пассивный излучатель своими руками, удалив у низкочастотного динамика магнитную систему и подвижную катушку. Лучше использовать басовый динамик диаметром не меньше предполагаемого активного излучателя. Так же не лишним будет немного утяжелить диффузор.
Не обязательно препарировать нормальный динамик, чтобы сделать из него пассивный динамик своими руками. Лучше использовать его по назначению, а в дополнение к нему дешево купить пассивный излучатель на AliExpress.
Показанные выше пассивные излучатели отлично подходят для создания самодельных портативных колонок. Они обладают диаметром 2 дюйма и стоят всего 143 рубля за пару. Покупать рекомендую в этом магазине.
Еще более интересный вариант:
Эти пассивные излучатели уже меньше похожи на обычные динамики потому, что лишены металлической корзины и имеют минимальную толщину. Они обладают диаметром 3 дюйма (79мм), за счет чего могу обеспечить лучшие басы. Обойдутся они несколько дороже — 515 рублей за пару. Ссылка на магазин.
Больше диаметр — больше басов:
Это уже 4-х дюймовый пассивный излучатель басов. Его цена так же не столь велика и составляет 260 рублей. . Однако благодаря большему диаметру он еще лучшую отдачу по низким частотам.
Громкоговоритель — органная труба.
Высокие требования к качеству работы акустической установки, с одной стороны, и ограниченность площади жилого помещения, где могут быть размещены громкоговорители, с другой, заставляют конструкторов искать решения, удовлетворяющие этим требованиям, или находить приемлемый компромисс.
В этом отношении определенный интерес представляет конструкция однополосного громкоговорителя с двумя широкополосными динамическими головками, включенными синфазно, последовательно. Громкоговоритель описан в американской радиолюбительской литературе. Эскизы его передней панели и поперечного сечения показаны на рис.2.
Рис. 2. Органная труба.
Описываемое акустическое оформление имеет корпус в виде колонки с поперечным сечением 200х200 мм, высотой 800 мм с двумя щелями у основания, образованными между полом и укороченными на 26 мм боковыми стенками, как показано на рис.2.
В верхней части корпуса имеются два отверстия для установки динамических головок на передней и задней стенках корпуса. Размеры выреза и характеристики головок позволяют использовать в данной конструкции отечественные динамические головки типа ЗГД-38. Стенки корпуса изготавливают из фанеры или древесно-стружечной плиты толщиной около 15 мм.
Вытянутая форма корпуса громкоговорителя, малая площадь пола, занимаемого им, .позволяют использовать такие громкоговорители в стерео- и квад-рафонических установках. Кроме того, громкоговоритель описываемой конструкции отличается улучшенной отдачей на нижних частотах и расширенной диаграммой излучения в горизонтальной плоскости.
Первое достоинство обусловлено явлением стоячих волн, наблюдаемым внутри корпуса громкоговорителя, который ведет себя как органная труба, настроенная на частоту около 100 Гц. Именно на этой частоте вдоль корпуса громкоговорителя укладывается одна четверть волны, что способствует подъему нижних частот.
На частоте вдвое выше, равной 200 Гц, наоборот, по длине корпуса укладывается точно половина длины волны. При этом наблюдаются подавления излучения из нижней части корпуса, что устраняет неприятный бубнящий призвук, свойственный акустическим установкам с большими линейными размерами.
Второе достоинство связано с использованием двух головок, излучающих в противоположных направлениях. Меняя направления излучений колонок путем вращения их относительно продольной оси, можно добиться наилучшего воспроизведения звука в условиях конкретного помещения. При этом не следует сожалеть о том, что половина излучаемой мощности направлена в противоположную сторону относительно слушателя.
Нижние и средние частоты, отражаясь от стен и мебели, дают многократное переизлучение звука, как бы размывая небольшие размеры самих источников звука и создавая впечатление пространственного звучания.

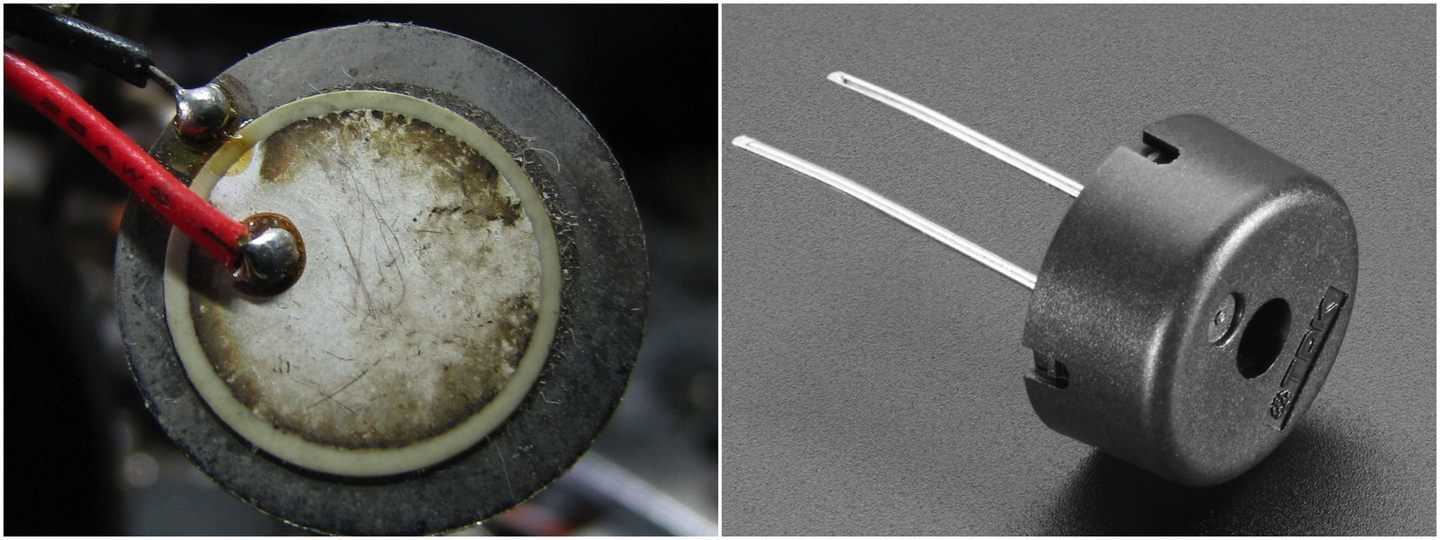

Пьезоизлучатель
Известное свойство пьезокристалла: генерировать электрический ток в случае приложения к нему деформирующей силы, либо наоборот — деформироваться в случае приложения к нему электрического тока. Этот эффект применяется во многих областях, начиная от производства весов и зажигалок и заканчивая звуковоспроизведением.
Поскольку в данном случае не получается получить большую амплитуду колебаний, рассчитывать на возникновение низкочастотных устройств звуковоспроизведения на базе пьезокристаллов не приходится. Зато пьезокристаллы могут работать на высокой частоте. Поэтому на их базе изготавливаются твитеры.
Данный принцип применяется в недорогих моделях, благодаря дешевизне технологии. К сожалению, и результаты, получаемые с помощью этой технологии — не самые лучшие, а качество звука, как правило, невысокое.
Что такое пассивный излучатель
Пассивный излучатель (он же пассивный динамик) — это излучатель, лишенный магнитной системы и катушки. Он не способен преобразовывать электрический сигнал в звуковые колебания, а значит не может работать самостоятельно и должен возбуждаться активным излучателем, установленным в тот же закрытый корпус.
Наиболее эффективен пассивный излучатель на низких частотах. На средних и высоких частотах звукового давления, создаваемого активным излучателем, просто недостаточно. Поэтому используя пассивный динамик можно своими руками значительно улучшить басы вашей акустической системы.
