Сечение акустического кабеля по мощности таблица

Как сопротивление влияет на качество звука?

Вообще говоря, сопротивление начинает оказывать влияние на характеристики динамика и звука АС в целом, когда сопротивление превышает 5% полного сопротивления колонок.

На сопротивление влияют два ключевых аспекта:

• длина кабеля для акустики,
• площадь поперечного сечения провода.

Чем короче провод для колонок, тем меньше будет сопротивление. Хитрость здесь в том, чтобы минимизировать длину проводов, где это возможно, но при этом по-прежнему следить за тем, чтобы ваши громкоговорители были расположены отдельно

Также важно, чтобы длины проводов к обоим колонкам были одинаковыми, чтобы они имели одинаковые значения импеданса

Длина должна быть как можно короче: поскольку сопротивление пропорционально длине, очевидно, что лучше всего держать длину как можно короче. Таким образом, сопротивление минимизируется. Однако необходимо обеспечить разделение двух колонок для обеспечения правильного стереоэффекта.

Сохраняйте одинаковую длину: Другой руководящий принцип заключается в том, чтобы провод акустики к обоим колонкам оставался одинаковым, и таким образом они оба будут иметь одинаковое сопротивление, и система будет лучше сбалансирована.

Площадь поперечного сечения проволоки относится к толщине или толщине проволоки. Чем толще провод или чем ниже датчик, тем меньше сопротивление. Следовательно, это сопротивление между импедансом динамика, длиной и манометром, которое влияет на сопротивление. В приведенной ниже таблице показаны рекомендуемые длины кабелей, которые обеспечат сопротивление вашего кабеля менее чем на 5% от номинального импеданса вашего говорящего с учетом разных измерений.

Расчет сечения акустического кабеля для подключения звуковой колонки

Согласно рекомендациям, сопротивление провода для подключения звуковой колонки не должно превышать 5% ее сопротивления. В таблице представлено максимально допустимое сопротивление проводов кабеля в зависимости от величины сопротивления звуковой колонки.

Допустимое сопротивление кабеля для подключения звуковой колонки
Сопротивление колонки, Ом	Сопротивление проводников, Ом
1,0	0,05
2,0	0,1
4,0	0,2
8,0	0,4
16,0	0,8

При расчете следует учесть, что общее сопротивление кабеля будет в два раза больше, так как он состоит из двух проводников. Чем сопротивление кабеля меньше, тем лучше.

Метр длины медного провода любого сечения имеет известное сопротивление. Поэтому зная допустимое сопротивление кабеля и его длину по таблице можно выбрать подходящий.

Сопротивление медного кабеля звуковой колонки в зависимости от его длины
Диаметр мм	Сечение мм2	Сопротивление, метр×Ом
1	2	3	4	5	6	7	8	9	10
0,25	0,05	0,35	0,70	1,05	1,40	1,75	2,10	2,45	2,80	3,15	3,50
0,50	0,20	0,09	0,18	0,26	0,35	0,44	0,53	0,62	0,70	0,79	0,88
0,80	0,50	0,04	0,08	0,12	0,16	0,20	0,23	0,27	0,31	0,35	0,39
1,0	0,79	0,022	0,04	0,07	0,09	0,11	0,13	0,15	0,18	0,20	0,22
1,5	1,77	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,10
2,0	3,14	0,0055	0,011	0,017	0,022	0,027	0,033	0,038	0,044	0,049	0,055
2,5	4,91	0,0035	0,007	0,011	0,014	0,018	0,021	0,025	0,028	0,032	0,035
3,0	7,07	0,0007	0,0014	0,0021	0,0028	0,0035	0,0042	0,0049	0,0056	0,0063	0,0077

Например, нужно выбрать кабель длиной 2 метра для подключения звуковой колонки сопротивлением 4 Ома. Из таблицы «Допустимое сопротивление кабеля для подключения звуковой колонки» определяем, что сопротивление проводов кабеля не должно превышать 0,2 Ом. Кабель имеет два провода, значит, значение нужно поделить на два, получается 0,1 Ом. В столбце 2 метра подходящим значением является 0,08 Ом, перемещая взгляд влево по горизонтали видим, что подойдет кабель с сечением провода 0,5 мм2 (диаметр 0,8 мм).

Как видите, по вышеприведенным таблицам выбирать сечение провода для динамика неудобно. Поэтому обе таблицы были сведены в одну, что позволит быстро и безошибочно выбрать кабель.

Таблица выбора сечения акустического кабеля в зависимости от сопротивления звуковой колонки
Сопротивление колонки, Ом	Сечение провода (мм2) в зависимости от длины кабеля (м)
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	0,68	1,36	2,04	2,72	3,40	4,08	4,76	5,44	6,12	6,8	7,5	8,2	8,8	9,5	10,2
2	0,35	0,70	1,05	1,40	1,75	2,10	2,45	2,80	3,15	3,35	3,85	4,2	4,5	4,9	5,2
4	0,18	0,36	0,54	0,72	0,90	1,08	1,26	1,44	1,62	1,8	2,0	2,2	2,3	2,5	2,7
8	0,09	0,18	0,27	0,36	0,45	0,54	0,63	0,72	0,8	0,9	1,0	1,1	1,2	1,3	1,4
16	0,04	0,08	0,12	0,16	0,20	0,24	0,28	0,32	0,36	0,40	0,44	0,48	0,52	0,56	0,60

Теперь достаточно по сопротивлению динамика узнать необходимое сечение провода в столбце длины кабеля. Например, для подключения звуковой колонки сопротивлением 4 Ом, удаленной от усилителя на 3 метра понадобится кабель с сечением провода 0,54 мм2.

ГОСТ 22483-2012 предписывает стандартный ряд сечений проводов кабелей для производителей и провод выбранного сечения в продаже может отсутствовать.

Таблица стандартных сечений электрических проводов по ГОСТ 22483-2012 (IEC 60228:2004)
Стандартное сечение жил провода, мм2	0,12	0,20	0,35	0,50	0,75	1,0	1,5	2,5	4,0	6,0	10	16	25
Диаметр, мм	0,39	0,50	0,35	0,67	0,98	1,13	1,38	1,78	2,26	2,76	3,57	4,51	5,64

Поэтому решил сделать таблицу, с помощью которой выбор сечения провода для акустического кабеля можно сделать с учетом стандартного ряда сечений.

Таблица выбора стандартного сечения акустического кабеля
Сопротивление колонки, Ом	Стандартное сечение провода (мм2) в зависимости от длины кабеля (м)
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	0,75	1,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0	10	10	10	10	10	10
2	0,35	0,75	1,0	1,5	2,5	2,5	2,5	4,0	4,0	4,0	4,0	6,0	6,0	6,0	6,0
4	0,2	0,5	0,5	0,75	1,0	1,0	1,5	1,5	2,5	2,5	2,5	2,5	2,5	2,5	4,0
8	0,12	0,2	0,35	0,35	0,5	0,75	0,75	0,75	1,0	1,0	1,0	1,5	1,5	1,5	1,5
16	0,12	0,12	0,12	0,2	0,20	0,35	0,35	0,35	0,5	0,5	0,5	0,5	0,75	0,75	1,0

Выбирается сечение провода по этой таблице, так же, как и с помощью предыдущей, только в результате вы получите сразу стандартное значение.

Если у вас есть в наличии отрезки медного кабеля достаточной длины, то можно узнать, подойдет ли он для использования в качестве акустического.

Сечение провода измерять приборами невозможно, но его можно вычислить по диаметру, измеренному штангенциркулем или микрометром.

Онлайн калькулятор для вычисления сечения провода по диаметру

Введите диаметр провода, мм:

Для акустического кабеля подойдет любой многожильный медный провод для электропроводки. Если сечение многожильного провода кабеля неизвестно, то его можно определить с помощью опубликованной на сайте методике.

Распайка аудиокабелей

Правильная распайка сигнальных аудио кабелей, таблица №1

Таблица далее поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

Примечание к таблице №1

Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2

Возможно таблица №2 будет удобней, да и некоторые различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185

Как рассчитать сечение акустического кабеля

В Интернете можно найти множество мнений и разногласий относительно того, влияет ли на качество звука материал оплетки и изоляции, шаг скрутки, чистота кристаллов меди или даже количество жил в проводе. На самом деле качество акустических кабелей зависит от трех факторов:

• поперечное сечение;
• проводящий основной материал;
• свойства изоляционного покрытия.

Бытовая акустика часто подключается через многожильный кабель. Чтобы понять, как выбрать сечение кабеля динамика для ваших динамиков, вам необходимо произвести некоторые расчеты. Первым делом нужно определить напряжение в цепи: мы умножаем пиковую мощность усилителя на сопротивление, после чего извлекаем квадратный корень из полученного произведения. Следующим шагом является определение силы тока путем деления мощности усилителя на сопротивление напряжению. Известно, что провод сечением 1,5 квадратных миллиметра выдерживает ток до 15 ампер.

рассчитать сечение намного проще, используя приведенную ниже таблицу.

Производитель

Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

Что такое КДУ

Сечение акустического кабеля

КДУ называется число, показывающее, до какой степени усилитель способен вести контроль («гасить») за не совсем желательными движениями составляющей головки. Чем выше число, тем лучше. Рассмотрим некоторые особенности:

• Одной из сложностей динамиков(см.Как выбрать динамики для автомагнитолы своими силами) является то, что для подвижной части (мембраны) любого динамического драйвера (даже для электростатического) характерна определенная масса. После начала движения этой мембраны она не переходит в состояние покоя даже после того, как действие движущей силы закончится. Это является одним из феноменальных аспектов, имеющих название «инерция» (наличие способности перемещающегося объекта продолжить движение), который может иметь огромное влияние на качество звучания системы. Поэтому чем выше ее жесткость, тем лучше система будет воспроизводить музыкальные композиции;
• Чем больший вес имеет мембрана (в виде конуса для большинства динамиков), и чем большее число движений она воспроизводит, тем сильнее проявляется инерция, которая должна быть преодолена во время подачи сигнала.

Выбор сечения акустического кабеля

Стоимость

Большинство специалистов считает, что цена элемента зависит от цены акустической системы и должна составлять 10% от ее стоимости. Например, система была куплена за 1000 долларов, значит, стоимость акустического кабеля должна составлять не менее 100 долларов.

Приобретая кабель, необходимо отталкиваться от собственных материальных средств. Если их не слишком много, можно купить небольшой кабель известного производителя. В комплектации к колонкам предоставляется инструкция. Иногда в ней указывается описание кабелей, которые подходят к данной системе. Такие рекомендации избавят владельца от поиска необходимого вида.

При подключении акустического кабеля к колонкам следует правильно измерить длину провода. Он должен подсоединяться по прямой линии, и не иметь никаких скручиваний. Такие дефекты отразятся на качестве воспроизводимого звука.

Разновидности акустических кабелей

По общему правилу, они могут подразделяться на одинарные (монолитные) и многожильные. Далее разделение происходит на три основных типа:

• Пучкообразные – самый плохой вариант для трансляции звука, ибо жилы в таком проводе размещаются неровно, а это оказывает существенное влияние на качество звучания. Тем более, что пучкообразное строение шнура слабо подавляет посторонние шумы.
• Концентрические – в таком проводе жилы внутри размещаются равномерно. Подобные варианты имеют постоянное сечение по всей длине, что говорит о высоком качестве передачи звука.
• Веревочные – данные провода, по сути, представляют собой усовершенствованную модель концентрических. Их строение подразумевает геометрические правильное переплетение жил внутри, что говорит о  расширенных показателях эластичности.

Какие провода лучше использовать для динамиков авто

Большинство автолюбителей не знают, какие провода нужны для динамиков, хотя принцип выбора достаточно прост. Все кабели, которые используются в автомобиле для подключения звуковой техники, делятся на три группы:

• Силовые
• Межблочные
• Акустические

Силовые кабели предназначены для подачи электропитания от автомобильного аккумулятора к усилителю, так как музыкальный центр уже подключен штатной кабельной разводкой. Для того чтобы определить сечение силового провода, достаточно подсчитать суммарную мощность звуковой системы и разделить эту величину на напряжение бортовой сети автомобиля в соответствии с формулой I=P/U. В результате получится потребляемый ток.

Для усилителя имеющего 4 канала по 40 ватт эта величина будет равна 24 амперам. 40*4*2=24. На два нужно умножать, поскольку 40 ватт это номинальная мощность. Далее нужно учесть расстояние от АКБ до усилителя. При длине кабеля 3-4 метра его сечение должно быть не менее 8.0 мм2. Межблочные кабели бывают двух типов. Это провод «витая пара» или коаксиальный кабель с центральной жилой и металлической оплёткой. Лучший результат получится при использовании медного коаксиального кабеля с двойным экраном.Очень важными элементами звуковой системы являются провода, идущие от усилителя к акустическим системам.

Другие виды

Для производства акустических кабелей применяют и другие материалы, которые в сочетании с медью дают качественное звучание.

Среди них выделяют следующие типы:

1. Композитные кабели. Они состоят не только из меди, но и из других металлов. Например, внутренняя часть кабеля сделана из меди, а сверху покрыта металлическим сплавом.
2. Комбинированные кабели. В них грамотно сочетается металл с неметаллом. Самым популярным является кабель, где смешана медь с углеродом. При этом полученный акустический кабель обладает повышенными техническими характеристиками.
3. Кабель из нескольких видов проводов. Чтобы узнать какие именно виды используются, необходимо посмотреть на маркировку.

Стоит отметить, что каждый вид по-разному влияет на качество воспроизводимого звука.

Типы кабелей ПО ФУНКЦИИ

Музыканты, имеющие дело с кабелями, обычно разделяют их на четыре основные категории: инструментальные кабели (Instrument cables), соединительные кабели (Patch cables), кабели для динамиков (Speaker cables), и микрофонные кабели (Microphone cables). Правило номер один: совершая покупку, выбирайте кабель, предназначенный для определенной, вам необходимой цели. Инструментальный кабель не должен быть использован для подключения динамиков. Он будет работать, но не должным образом и, при определенных обстоятельствах, может вызвать проблемы. И вы никогда не захотите использовать кабель для динамика в качестве инструментального кабеля или соединительного, потому что это неэкранированный и чрезвычайно восприимчивый к источникам шума вариант.

Инструментальный кабель: Как видно из названия, им подключается гитара, бас, клавишные, или другие электронные приборы, к усилителю. Он имеет положительный провод и экранирование, которое служит в качестве заземления. Он предназначен для передачи от инструмента аудиосигналов с низким напряжением и наиболее часто имеет разъём 1/4″ (6,35 мм) TRS, или, так называемый, «джек» (англ. jack).

Соединительный кабель: короткий кабель, используется для связи различных компонентов для схемы при звукозаписи или установки усилителя, или для соединения педалей эффектов друг с другом и автоматического подключения инструмента к усилителю. Чаще всего соединительные кабели аналогичны инструментальным, но они также могут быть симметричными (см. ниже), и могут иметь различные виды разъёмов (XLR, 1/4″ phone, TRS, RCA).

Микрофонный кабель: экранированный и симметричный кабель с XLR разъёмом-«папой» (male) на одном конце и XLR разъёмом-«мамой» (female) с другой. Некоторые микрофонные кабели имеют разъём TRS «мини-джек» или USB разъём на конце для подключения непосредственно к звуковой карте Вашего компьютера или цифрового устройства записи.  Микрофонный кабель часто используется как длинный, сбалансированный кабель, соединяющий подключенный микрофон с микшерным пультом. Кроме того, микрофонный кабель часто используется для DI связи (DI-бокса) между усилителем и микшерным пультом. Микрофонные кабели также иногда используются для AES / EBU цифрового выхода.

Кабель для громкоговорителей (Speaker cable): неэкранированный двухпроводный кабель намного толще, чем соединительные, инструментальные или микрофонные. Они состоят из большего числа проводов, потому что по ним проходит гораздо более высокое напряжение. Даже ZIP шнур (или ламповый шнур) может быть использован в качестве кабелей для динамиков. Они могут иметь разъёмы 1/4″ phone, banana clip (также называемые MDP разъёмы), binding post (как правило, встречаются у стерео усилителей), или Speakon разъёмы.

Многоканальные кабели (Snakes, или «мультикоры», «мультикорные кабели»): состоят из нескольких одиночных кабелей, заключенных в одну мощную общую изоляционную оболочку. Они применяются для многоканальной передачи аналоговых и цифровых сигналов, чаще всего на большие расстояния. Кроме одиночных кабелей, в этой оболочке может находиться пластиковый или текстильный шнур, придающий мультикорам механическую прочность. Также этим шнуром удобно привязывать конец мультикора к раме коммутационной панели, например. Одиночные кабели в мультикорах могут быть всех трех типов. «Змеи» сценические могут содержать в себе микрофонный, соединительный и кабели для громкоговорителей и используются для двусторонней связи между сценой и удаленным микшерным пультом звукорежиссера. Они могут иметь целый веер различных разъёмов на одном конце, и коробку на конце «сценическом», которая представляет собой соединительную панель с «гнёздами». Существует также тип мультикоров для студий, где разделение различных кабелей необходимо для подключения студийного оборудования. Экранирование и изоляция одиночных кабелей могут быть как индивидуальными, что хорошо, так и общими, что плохо из-за невозможности разделения общих проводов для отдельных каналов передачи. Это стоит учитывать при покупке многоканальных кабелей, помимо основных параметров: длины и типа соединений.

Адаптеры

Иногда случается, что разная аудиоаппаратуры, требующая соединения, оборудована разъемами разного типа (например, когда требуется подключить двухканальный контроллер DDJ-SR, у которого имеются только 1/4″ выходы, к двум динамикам с XLR-входами). Самый простой способ решить эту проблему – использовать специальные адаптеры. Хотя они удобны, лучше применять специальные акустические кабели (их тоже можно считать адаптерами с проводом между разъемами).

Адаптеры могут быть громоздкими, а в случае некоторых производителей – не самыми надежными устройствами, способными снижать уровень сигнала и привносить в него шум. Учитывая, что большинство акустической аппаратуры имеет тенденцию подключаться горизонтально, тяжелый вес переходника может перегрузить гнезда и привести к поломке оборудования.

Сопротивление и сечение

Немаловажным является пропускная способность провода, на которую влияет его собственная длина, сопротивление и сечение. Недостаточное сечение акустических проводов способствует рассеиванию части мощности и сравнительно тихому звучанию низких частот. Сопротивлением называют свойство материала противодействовать движению электронов. Документация усилителя или динамиков (информация может располагаться на задней стенке устройств) содержит оптимальное значение сопротивления, в соответствии с этим и осуществляется подбор акустических кабелей для колонок.

Сечением называют площадь среза проводниковой жилы, от величины которой зависит сила тока, направленного по токопроводящей жиле. Характеристики низкочастотного тракта играют важную роль в определении сечения. Беспроигрышный вариант – купить проводник большего сечения, чем указано в паспорте к колонкам и усилителю, поскольку, чем больше толщина токопроводящей жилы, тем лучше.

Обзор видов

Сегодня на рынке можно найти большое разнообразие видов акустических кабелей (например, экранированный, цифровой, многожильный, межблочный и многие другие разновидности). Рассмотрим самые востребованные из них.

Симметричные

Симметричный аудиокабель очень часто называют микрофонным (так как он используется именно для этих целей). Если говорить о внутренней конструкции, то следует отметить, что он состоит из двух проводников, которые, в свою очередь, являются многожильными. Эти проводники помещаются в специально предназначенный проводящий экран. В роли такого экрана может выступать медная оплетка или фольга.

Несимметричные

Несимметричная разновидность используется для переноса аналоговых звуковых сигналов. Такие сигналы по большей части характерны для бытовой и компьютерной техники. Несимметричный тип кабелей очень часто используют в целях подсоединения самых разнообразных музыкальных инструментов. Кроме того, такие виды могут применяться в качестве межблочных кабелей. Что касается уровня искажения сигнала, то он зависит от уровня качества экрана, который перекрывает центральную жилу.

Параллельные

Название данной группы товаров говорит само за себя. Такой акустический кабель изготавливается из двух изолированных многожильных проводников. Для того чтобы повысить уровень безопасности использования подобного изделия, некоторые производители создают дополнительную единую изоляцию.

Витые

Витые кабели состоят из так называемой витой пары. Имеется в виду, что изолированные жилы, которые входят в состав, плотно переплетаются друг с другом. Данная разновидность чаще всего используется для получения длинного соединения.

Коаксиальные

Данные провода обладают повышенным уровнем защиты от внешних негативных факторов, а именно: помех. Соответственно, коаксиальный вид используется в сочетании с питающими проводами

Вид акустического кабеля – это тот ключевой фактор, на который следует обращать особое внимание при выборе и покупке товара

Как работает портативная колонка

Портативная колонка – это небольшое акустическое устройство, размеры которого позволяют брать его с собой на прогулку, положив в рюкзак или даже в карман. Сердцем гаджета является стерео-динамик, гарантирующий качество звучания. Громкость зависит от мощности излучателя. Как правило, она выше в устройствах, имеющих более внушительные габариты. Также в музыкальный девайс устанавливается компактный сабвуфер, обеспечивающий бас.

Колонку можно подключить к телефону или любому другому устройству, у которого есть нужный интерфейс. В старых моделях использовался только выход AUX, а современные портативные модели способны соединяться со смартфонами при помощи беспроводного датчика Bluetooth. Давайте разберемся, как правильно подключить аудио-гаджет к телефону и обеспечить качественное звучание.

Кабели бывают разные

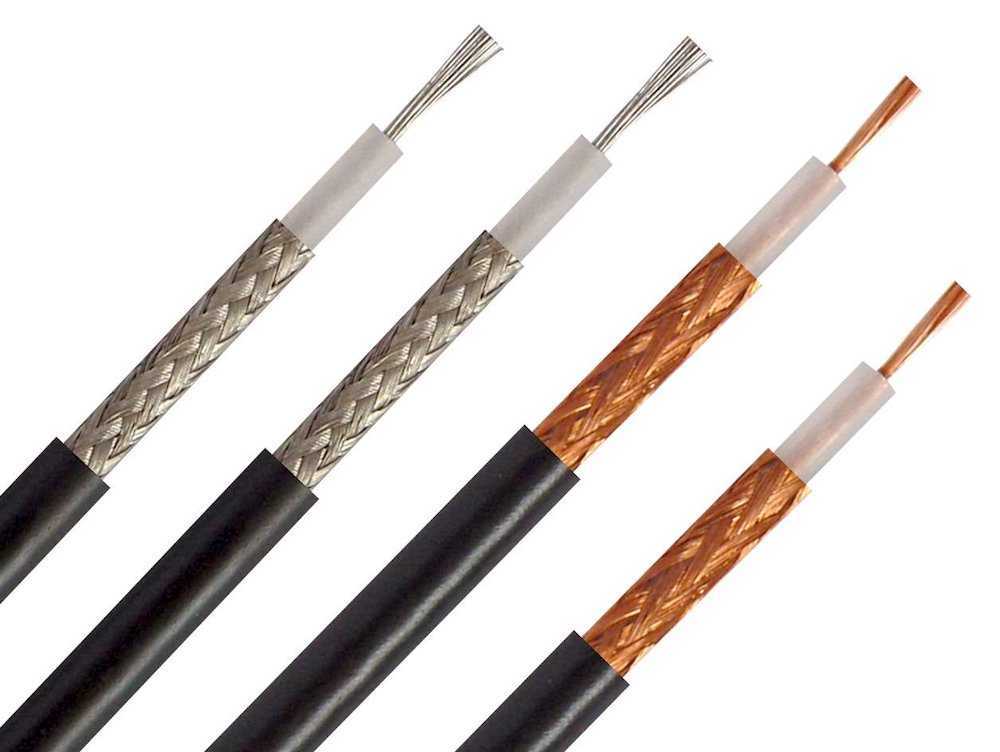

Один из наиболее распространенных кабелей, с которыми приходится сталкиваться бытовым потребителям и профессионалам, — коаксиальный. Его название происходит от латинских «сo» — «вместе» и «аxis» — «Ось» (т. е. перевести названия можно как «соосный»). Технически коаксиальный кабель представляет собой цилиндрический проводник, состоящий из центральной жилы, заключенной в изоляционный материал (диэлектрик), экранирующей составляющей в виде металлической оплетки и внешней оболочки. Если кабель, кроме металлической оплетки, имеет еще и слой фольги, тогда он называется кабелем с двойным экранированием. В качестве диэлектрического наполнителя и оболочки кабеля могут применяться полистирол, полиэтилен, поливинилхлорид или фторопласт.Коаксиальный кабель
Коаксиальный кабель предназначен для передачи цифровых и аналоговых сигналов в небалансных (несимметричных) цепях. Теоретически сигнал, распространяющийся по этому кабелю, не должен ни выходить за его пределы, ни контактировать с внешними полями, однако на практике дело обстоит иначе: в частности, вполне реальны помехи от любого источника переменного магнитного поля, например, от трансформатора блока питания. Еще один источник помех определяют конструктивные особенности: экранирующая оплетка такого кабеля соединяется не только с корпусом прибора, защищая сигнальную жилу от помех — по ней передается и полезный сигнал. В этом и заключается недостаток конструкции: в некоторых ситуациях при наличии внешних помех они проникают на экранную оплетку и, естественно, сказываются на качестве сигнала.
Кабели такого типа характеризуются следующими электрическими параметрами: волновое сопротивление, индуктивность, зависимость затухания сигнала в кабеле от его частоты и т.д.Кабель «витая пара»
Еще один тип кабеля — так называемая «витая пара» (от английского «twisted pair»). Самый простой пример такого кабеля — скрученные по всей длине два провода: при этом шаг свивания (расстояние между местами скручивания) должен быть как можно меньше. Это напрямую влияет на защиту такого кабеля от помех. Если эту простейшую «витую пару» защитить экранированной оплеткой (экранировать), то получится кабель для балансного соединения двух единиц оборудования. Дополнительной защитой от помех как раз и стал экран, который соединяется с корпусом либо источника, либо приемника аудиосигнала. По экранной оплетке в данном виде кабеля не проходит ток сигнальной цепи. С помощью таких кабелей можно выполнять симметричное (балансное) подключение, защищенность от помех у них выше, чем у коаксиальных, так что по ним можно передавать сигналы с достаточно низким уровнем — к примеру, от микрофона. Характеризуются они при этом теми же самыми электрическими параметрами.
Бурное развитие цифровых технологий добавило много новых типов кабелей, которые соединяют компьютерные серийные шины с цифровыми рекордерами, процессорами, видеооборудованием и остальной техникой. К примеру, появились оптические аудиокабели с целым рядом преимуществ при передаче цифровых сигналов перед коаксиальным:
— оптика обладает способностью передавать гораздо больший объем цифровой информации;
— оптоволокно позволяет сделать качественную «развязку» между двумя аудиокомпонентами: в данном случае практически не будет помех и наводок.
Предназначена оптика для подключения, к примеру, CD или DVD-проигрывателя, но у нее есть и серьезный недостаток: качественный оптоволоконный кабель стоит недешево, как и его подключение. Если в студии бюджетное оборудование, очень часто вместо оптического кабеля выбирают более дешевый коаксиальный кабель.

Какой акустический кабель лучше

По своей конструкции провода для звуковых систем могут быть одножильными и многожильными. В качестве изоляции в них применяется полихлорвинил, полиэтилен или тефлон. Провода могут быть одиночными или спаренными, круглыми или плоскими. Чтобы избежать большого количества соединительных линий для акустических систем обычно применяется сдвоенный шнур, где два изолированных параллельных проводника, помещены в общий пластиковый рукав. Для повышения помехозащищённости, некоторые типы соединительных линий, имеют в своей конструкции металлический экран.

Для придания проводу дополнительной жесткости, поверх пластиковой изоляции, может находиться защитная сетка из упругой пластмассы или композита. На концах, ближе к точкам подключения, линия делится на два отдельных проводника. Для соединения проводов с усилителем и выходными системами, провода оснащены концевыми разъёмами. На качественную передачу сигналов звуковой частоты влияет конструкция токопроводящих линий. Чаще всего, в качестве соединительных линий, используется многожильная конструкция, где проводник состоит из большого количества тонких жил. Одножильные провода применяются крайне редко. Многожильный проводник может иметь следующую конфигурацию:

• Пучкообразная
• Концентрическая
• Верёвочная

В первом случае жилы расположены произвольным пучком. Такой акустический кабель для колонок обладает низкими характеристиками и для подключения почти не применяется. Во втором случае жилы образуют пакет правильной круглой формы. Параметры такой линии соответствуют всем стандартам качественного звука. При веревочной конфигурации отдельные жилы образуют витые пары, что способствует хорошей передаче сигнала. Выходной НЧ провод может иметь не круглое, а плоское сечение. В нём каждая линия состоит из нескольких изолированных проводников, расположенных параллельно.

Медные

К выбору медного кабеля следует подходить с особым вниманием. Итак, перед тем, как совершить прямую покупку товара, необходимо убедиться, что акустический медный провод имеет необходимую длину для правильной работы

Считается, что длинные медные провода должны иметь небольшой диаметр (особенно, если значения сопротивления не слишком высокие).

Также будет обеспечен необходимый уровень громкости.

При выборе медного кабеля важно убедиться, что на нем есть соответствующая маркировка производителя, которая идентифицирует компанию, которая сделала кабель. Если таких признаков нет, то можно сделать вывод, что данный товар — подделка — в результате нужно сразу отказаться от его покупки, так как нет никаких гарантий относительно качества звука и долговечности кабеля

В связи с тем, что медные кабели являются наиболее востребованным видом данной продукции, их выпускают в большом количестве и, в свою очередь, делят на несколько самостоятельных категорий

Поэтому перед покупкой важно убедиться, что вы покупаете именно акустический вариант — об этом должна быть специальная табличка

Медные кабели могут изготавливаться как из бескислородной, так и из монокристаллической меди

На этот фактор также стоит обратить пристальное внимание. Кроме того, необходимо отдавать предпочтение тонким проводам, так как они обеспечивают качественный звук, передаваемый из динамиков

Есть 3 типа меди, из которых сделаны аудиокабели: TPC, OFC и PCOC. Эти разновидности отличаются качеством звука, а, следовательно, и стоимостью. Итак, если вы хотите купить дешевый качественный медный акустический акустический кабель, следует отдать предпочтение типу TRS. Для бескислородных систем среднего класса подходят продукты OFC. При этом самые качественные кабели — это чистые медные.

Что это такое

Главная особенность такого кабеля в том, что он должен передать к динамику аудиосигнал без искажения, этим он будет отличаться от обычной проводниковой продукции. Если изделие некачественное, на выходе получится искаженное звучание с фоновым шумом или с низким мощностным сигналом. Это происходит из-за того, что доля энергии звука будет направлена на нагрев АК. Чтобы сохранить качество сигнала, применяют специальный кабель для акустики.

Бухта кабеля для акустики

Для максимальной сохранности акустическойпроводимости оптимален токопровод, выполненный из очищенной меди. В дорогостоящих изделиях зачастую применяются композитные жилы из разных металлов. К примеру, на токопроводы из меди напыляется олово либо серебро. Вследствие такой модернизации провода становятся почти совершенными.

Тем не менее, «чистый» аудиосигнал может быть испорчен шумовыми полями вне устройства. Именно поэтому АК покрывают защитной изоляцией. В качестве изоляционных материалов используют разное сырье, при условии, что оно относится к превосходным диэлектрикам.

Важно! Наиболее перспективным вариантом считается тефлоновый изоляционный материал, немного хуже работают полипропиленовые составы. Их применяют для недорогих проводниковых изделий, в системах, где разница в качестве не будет так ощутима

Выводы

Провод электрический ПВС 2*2,5 мм2, средняя цена, на момент написания статьи, составляет от 35 до 50 рублей за один метр, не особо зависит от производителя. Это цена именно за провод, сечением 2,5 мм2

Повторюсь, что некоторые производители имеют неосторожность предлагать провод, предположим, 1,5 квадрата с маркировкой 2,0. Эти провода мы не берем в расчет.
Провод акустический Oehlbach 2*2,5 мм2, стоит от 370 до 480 рублей за один метр

Можно купить и дороже, если провод уже обрезан, скажем по 3 метра, и на концах установлены какие либо разъемы. Можно найти и дешевле, если купить трёхсот метровую бухту, тогда один метр может стоить и от 270 рублей.

Конечно, если учитывать, что – “берешь больше, платишь меньше!”, тогда можно найти и купить чуть дешевле и тот и другой провод. Но задача не в том, чтобы купить дешевле. Проблема в том, чтобы не купить очень дорого то, что можно заменить на более дешевый вариант, абсолютно без потери технических характеристик и качества звука.

Выражение – “скупой платит дважды!” – тут ни каким боком не подходит. Это лично моё мнение, потому как проведенные замеры убеждают в том, что и тот и другой провод выполняет свои технические задачи, которые мы от него и требовали.

Каким проводом удобнее подключать акустику? При подключении акустики и тот и другой провод одинаково удобен. Потому, все сводится к качеству звука, воспроизводимой нашей акустикой.
