Магнитолы «кенвуд»: описание, характеристики, подключение, настройка, отзывы

«Кенвуд» KMM-361 SD

Это устройство читает контент непосредственно с внешних USB-накопителей, а также имеет дополнительный слот для распознавания съемных карт памяти SD, который находится под передней панелью. Поддерживаемые форматы у обоих носителей абсолютно идентичны (WAV/FLAC и МР3/WMA) и имеют функцию преобразования звука (SoundRecnstr) для улучшения качества записанной композиции. Кроме того, магнитола совместима с айфонами и айподами путем подключения через USB.

Данная модель, как и все магнитолы «Кенвуд», имеет функцию радиоданных RDS. А быстро найти избранные радиостанции помогут шесть пронумерованных кнопок на панели.

Для усиления мощности звука у магнитолы предусмотрены линейные выходы (две пары) для подключения дополнительного внешнего усилителя.

Проблемы и их решения

Если после настроек магнитолы Kenwood устройство работает некорректно, стоит выполнить сброс настроек. В этом случае устройство автоматически вернется к тем настройкам, которые были заданы при изготовлении. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки. Она располагается на фронтальной панели или возле штекера питания на корпусе (у тех моделей, которые оснащены съемной панелью). Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. По этой причине воздействовать на кнопку нужно острым предметом.

Если устройство не включается или же не работает перезагрузка, устранить неполадки можно путем отсоединения аккумулятора от бортовой сети на несколько минут.

Расшифровка цветов основных проводов

  • Желтый — для аккумуляторной батареи.
  • Красный – для зажигания.
  • Черный – для заземления.
  • Бело-синий – для регулировки мощности.
  • Бело-оранжевый –DIMMER.
  • Фиолетовый – «+» задней правой задней колонки.
  • Серый — «+» передней правой колонки.
  • Белый — «+» левой передней колонки.
  • Зеленый – левая задняя колонка.

Провода, которые отвечают за подключение минусов динамиков, кроме основного окрашиваются в дополнительный черный цвет.

Теперь, когда магнитола полностью подключена, а провода скрыты за декоративной обшивкой салона, проверим ее функционирование, а также промониторим стоп-сигналы, поворотники, стеклоочистители и прочее оборудование.

Настройка магнитолы «Кенвуд» после установки не требуется, что не может не радовать. Единственное, не помешает создать и скопировать на флешку файл обновления, который выручит вас в случае возникновения форс-мажора.

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Стандартная схема подключения проводов магнитолы

Автомагнитолы Пионер весьма распространены, в связи со своей надежностью и качеством звука. Плюс ко всему, такую магнитолу сравнительно легко подключить.

Пионер имеет два стандартных разъема ISO, один для подключения питания, второй – акустический. Поэтому, если в вашем автомобиле разъемы индивидуальные, то стоит приобрести переходники.

Желтого цвета провод подключается к АКБ, исключительно через предохранитель. Красный провод подключается к замку зажигания. Если соединить при подключении красный и желтый, то магнитола будет работать при выключенном зажигании, но постоянно сажать АКБ. Минусовый черный кабель закрепляется к кузову. Белый с синей полоской – предназначен для работы антенны, сабвуфера и усилителя.

Провода одного цвета считаются парными, при этом один из них имеет черную полосу и является минусовым.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику. Пара белых проводов отвечает за левый передний динамик, зеленая пара подключается для работы левого заднего динамика. Схема подключения проводов к магнитоле Пионер стандартна и подходит для подключения практически всех автомагнитол.

Kenwood KDC-W5644UY

Одна из моделей с традиционным дизайном, производимым уже больше десяти лет брендом «Кенвуд». Магнитола автомобильная отличается от старых вариаций наличием USB-порта на передней панельке. С его помощью помимо традиционной флешки можно подключать современные гаджеты, такие как iPod или IPhone. В качестве негативного момента стоит отметить отсутствие встроенного модуля Bluetooth. Магнитола укомплектована большим, но удобным пультом.

Как и другие магнитолы «Кенвуд», эта модель имеет приятный звук, дополняемый режимом усиления низких частот, что позволит услышать мощные басы, не подключая сабвуфер (тем более что здесь не предусмотрен разъем для него). При этом заглавие песни отображается на панели. Система распознает теги ID3 и RDS-сообщения (в радиорежиме), поддерживает кириллицу.

Как настроить

После подключения магнитолы необходимо ее правильно подготовить к работе. Активировать устройство можно путем нажатия кнопки, расположенной на корпусе. Настройка Kenwood осуществляется с помощью основного меню прибора.

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Подтверждать свой выбор следует с помощью нажатия на клавишу (повернутая стрелка).

Для настройки громкости используется регулятор, для получения хорошего звука таких действий бывает достаточно. Для оптимизации настроек в основном меню выбирают вкладку Function. В ней находят надпись Audio Control. Из этой вкладки можно настроить следующие значения:

  • Sub-w Level. Этот параметр используется для настройки сабвуфера (низкочастотной системы автомобиля).
  • Bass Boost. Такой показатель требуется, чтобы установить звучание (уровни подъема) низких частот.
  • Ballance. Используя эту вкладку, можно отрегулировать баланс левого (L) и правого (R) динамиков.
  • Fader. Прокручивая показатель этих значений, можно настроить баланс звучания передних и задних динамиков.

После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно.

Чтобы управление устройством перевести на русский язык, в основном меню следует найти вкладку Setup. После перехода по ней в открывшемся меню выбирают Language. Здесь по умолчанию выбран английский язык. При нахождении русского языка подтверждают свой выбор нажатием на сенсорную клавишу (она обозначена повернутой стрелкой).

Радио

Для того чтобы настроить на магнитоле радиостанции, необходимо перейти во вкладку выбора радиочастотных диапазонов (Band). Здесь значения изменяются в стандартной последовательности FM1… FM3.

Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой. Для дополнительных настроек применяют режим поиска. Он доступен в режиме автомата и ручной настройки. Если пользователь выбрал ручной поиск, при нахождении подходящей радиостанции ее фиксируют нажатием кнопок 1-6.

Другие настройки

Чтобы настроить в магнитоле часы, следует перейти во вкладку меню CLK ADJ. Здесь следует войти в режим настройки часов. Регулятор управления нажимают и удерживают до того момента, как индикатор часов станет мигать. После установки нужного времени и его сохранения режим настройки покидают путем нажатия кнопки Menu.

Кенвуд

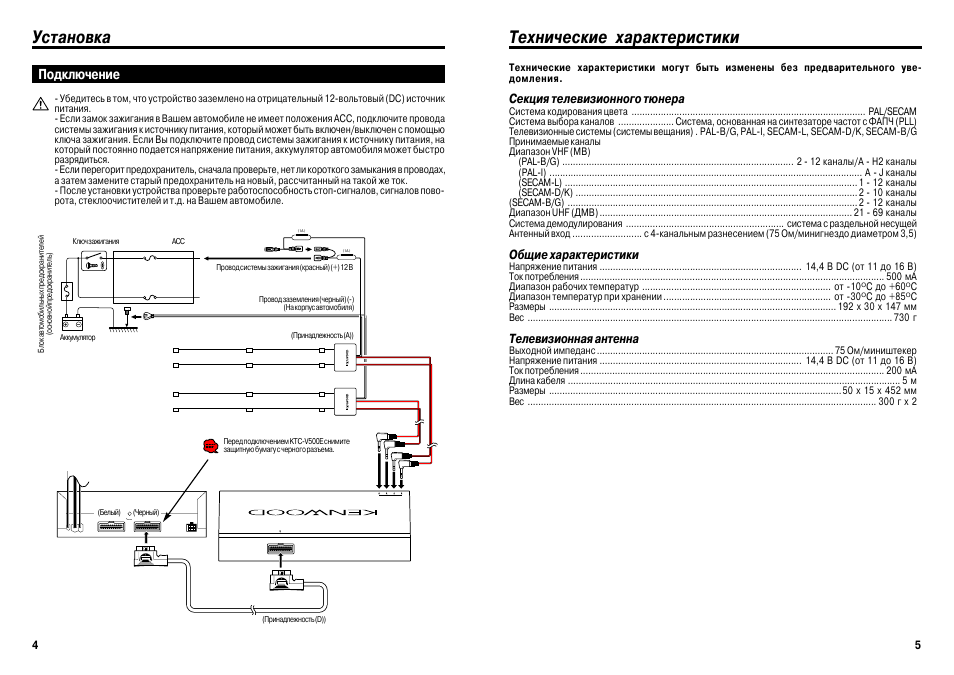

По инструкции к данному виду устройства можно увидеть те же стандартные схемы подключения, что были описаны выше. Магнитола подключается через переходники.

Если в вашем автомобиле еще не была установлена ни одна автомагнитола, схема подключения магнитолы Кенвуд остается прежней, но необходимо протянуть акустический провод до динамиков. В этом случае нужен многожильный провод с сечением не менее 2 кв.мм. Изолировать провода необходимо термоусадочными кембриками или специализированными клеммами для зажимов. Кабели тянутся в соответствии с распиновкой, данной в инструкции. На синий (или белый с синей полоской) провод питания антенны, предназначенный для питания активных антенн, недопустимо подключение потребителя более 300 мА.

Саньенг Курон

Для подключения магнитолы в Саньенг Курон вам понадобиться переходник Daewoo Lanos – ISO. Схемы подключения проводов магнитолы на Саньенг Курон весьма стандартны. Главная трудность при смене штатного устройства возникает лишь в механической части съема. После чего провода стационарной магнитолы отсоединяются, а через евро-переходник подсоединяются провода от нового головного устройства.

Мистери 909u имеет стандартный разъем ISO. Схема подключения Мистери 909u предполагает подключение к источнику 12В с минусом на массе. Провода питания подсоединяются через предохранители. Черный провод идет с минусом на массе.

http://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-avtomagnitoly/shema-podklyucheniya-avtomagnitoly-kenwood-76http://www.elektrik-avto.ru/publ/avtozvuk/podkljuchenie_magnitol_kenwood/21-1-0-568http://electroshemi.ru/news/podkljuchenie_avtomagnitol_kenwood/2013-12-26-25http://omagnitolah.ru/podklyuchenie/raspinovka-kenwood.htmlhttp://autotuning.expert/magnitola/raspinovka-kenvud.htmlhttp://1avtozvuk.ru/podkluchenie/shema-podklyucheniya-provodov

Меры предосторожности

Инструкция автомагнитолы кенвуд

Перед началом пользования устройством, необходимо:

Убедиться в том, правильно ли установлена магнитола в предназначенный для этого разъем

Важно, чтобы оно хорошо держалось. В противном случае при движении автомобиля устройство может выпасть и повредиться;

  • Проверить, не попали ли внутрь устройства какие-либо металлические предметы. Если они там есть, то их следует сразу же изъять, иначе позже может возникнуть короткое замыкание;
  • Если устройство дымит, то обязательно нужно его отключить от источника питания;
  • Не стоит устанавливать магнитолу в местах, где она может препятствовать нормальному управлению автомобилем. Нельзя, чтобы устройство ухудшало обзор дороги, чтобы оно мешало переключению передач или рулевому управлению;
  • В процессе вождения автомобилем не стоит управлять магнитолой. Не нужно отвлекаться от дороги;
  • Нельзя чересчур повышать уровень громкости, так как из-за этого могут быть неслышны внешние звуки, что может привести к серьезным последствиям.
  • Включать магнитолу Kenwood следует только в том случае, если в салоне автомобиля температура является оптимальной. То есть, если машина долгое время была припаркована в слишком жарких или холодных условиях, то включать устройство желательно только после того, как температура внутри нормализируется.

Инструкция кенвуд автомагнитолы

Подключение магнитол kenwood

Автомагнитолы обширного семейства kenwood в последнее годы приобрели громадную популярность и их повсеместно можно встретить как в качестве базовой модели, так и отдельным комплектом, приобретаемым в магазине. Последний вариант предполагает установку данного оборудования силами самого автолюбителя либо с привлечением соответствующего опытного специалиста.

Сама по себе установка магнитолы kenwood не представляет особого труда, однако это возможно только при наличии хотя бы минимальных навыков в выполнении подобной работы, а также определенных знаний, которые позволят не только правильно установить мультимедийную систему, но и избежать возможных ошибок, которые способны вывести из строя ваше, не слишком дешевое, приобретение.

Сразу оговоримся, что прежде чем начать работать с электрооборудованием автомобиля и устанавливать магнитолу, в частности, следует вынуть ключ из замка зажигания автомобиля и отсоединить силовые клеммы от аккумулятора. Только после этого можно подключать саму магнитолу.

Если ваш автомобиль оборудован специальным штекером стандарта ISO, то самое простое (а в большинстве случаев и самое правильное) – воспользоваться именно этим разъемом, применив специальный переходник, который обычно поставляется в комплекте магнитолы или без труда приобретается в ближайшем специализированном магазине.

Однако далеко не всегда удается воспользоваться именно эти способом, например, это бывает тогда, когда разъем ISO изначально не был предусмотрен, или когда из соображений компактности проводки его обрезал бывший хозяин вашего авто. В этом случае вам поможет схема подключения магнитолы kenwood, а именно цветная распиновка проводов, которая для разных моделей семейства kenwood почти ничем не отличается.

Приведем основные из них:

  • Желтый – на аккумуляторную батарею;
  • Красный – на зажигание (АСС);
  • Черный – заземление (корпус);
  • Сине/белый – регулировка мощности;
  • Оранжево/белый – DIMMER;
  • Фиолетовый — плюс правого заднего динамика;
  • Серый — плюс переднего правого динамика;
  • Белый – плюс левого переднего динамика;
  • Зеленый – левый задний динамик.

Провода, подключающие минуса динамиков, в дополнение к основному, окрашиваются дополнительным цветом – черным.

После того как подключение полностью выполнено, а провода упрятаны за декоративную обшивку салона, требуется проверить работоспособность не только самой магнитолы, но и стоп-сигналов, поворотников, стеклоочистителей и прочего оборудования. Кстати, чем хороши магнитолы kenwood, так это, безусловно, тем, что после их установки им практически не требуется особая настройка, единственное, про что не следует забывать, так это про создание и копирование на внешний носитель файла обновления, который в критичных ситуациях способен вас здорово выручить.

Распиновка разъема (расшифровка)


Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.


Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY Питание от батареи
GND, GROUND, K31, «минус» Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA Питание с зажигания
N/C, n/c, N/A Пустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Как подключить?

Как производится монтаж головного устройства в соответствии с инструкцией по эксплуатации? Как показывает практика, почти все устройства Kenwood имеют идентичную схему подключения.

Подключение производится по такому принципу:

  1. Если ваша машина никогда не была оборудована акустикой, то сначала необходимо установить динамики, а затем провести провода от них к автомагнитоле, которая будет находиться в торпеде. Прокладка проводки осуществляется под порогами автомобиля, нельзя допустить соприкосновения проводов с движущимися элементами кузова.
  2. Затем в центральную консоль монтируется само головное устройство. Сначала производится монтаж так называемой шахты (рамки), при этом ее металлические лепестки по торцам, сверху и снизу необходимо выгнуть. После установки шахты в рамку производится подключение штекеров от динамиков, кабеля питания и антенны к головному устройству.
  3. Завершающим этапом будет монтаж аудиосистемы в отсек на консоли. Сделав это, вам остается только настроить систему в соответствии с вашими потребностями. По такому принципу подключаются практически все модели магнитол Kenwood, но перед монтажом все равно нужно ознакомиться с инструкцией по эксплуатации, возможно, в процессе установки нужно будет учесть некоторые особенности.

Схема правильного подсоединения проводов устройства

Подключение магнитолы «Кенвуд»

Допустим, с выбором модели вы определились. Возникает вопрос: как подключить агрегат без посторонней помощи? Это совсем не сложно. В новой комплектации набор содержит подробную инструкцию по монтажу и обслуживанию на нескольких языках.

Собственно, процесс установки магнитолы «Кенвуд» довольно прост, однако минимальные навыки и знания для выполнения такой работы все же потребуются, чтобы ненароком не сломать ценную покупку.

Всегда работа с электроначинкой автомобиля начинается с изымания ключа из замка зажигания и отсоединения силовых клемм от аккумулятора. А вот теперь можно и магнитолу подключить.

Все элементарно, если в автомобиле есть специальный штекер стандарта ISO, нужно просто им воспользоваться (с применением специального переходника, который обычно идет в комплекте с магнитолой). В противном случае его можно купить в любом профильном магазине.

Если же разъема ISO по каким-то причинам нет (изначально не предусмотрен или обрезан бывшим владельцем авто), следует воспользоваться схемой подключения проводов, под которой подразумевается их цветная распиновка. Магнитолы «Кенвуд» разных моделей оптимизированы под одну и ту же схему.

KENWOOD KDC-BT53U

Эта автомагнитола линейки 1DIN предусматривает цифровую обработку сигнала, три пары линейных выходов, два USB-порта и поддерживает блютуз. Модель оснащена CD- и mp3-проигрывателями, радиоприемником, четырехканальным усилителем, эквалайзером, возможностью подключения «яблочных» гаджетов.

К достоинствам данного устройства следует отнести:

  • достойное качество звука;
  • изменяемую подсветку панели;
  • совместимость с айфонами и айпадами;
  • присутствует блютуз и два ЮСБ-порта;
  • рускоязычное меню и поддержка кириллицы в тегах;
  • имеется автоматический поиск музыки.

С негативной стороны магнитола отмечена:

  • отсутствием кнопок быстрого переключения радиоволн;
  • глянцевой панелью, на которой быстро оседает пыль;
  • отсутствием пульта.

Kenwood KDC-W5644UY

Одна из моделей с традиционным дизайном, производимым уже больше десяти лет брендом «Кенвуд». Магнитола автомобильная отличается от старых вариаций наличием USB-порта на передней панельке. С его помощью помимо традиционной флешки можно подключать современные гаджеты, такие как iPod или IPhone. В качестве негативного момента стоит отметить отсутствие встроенного модуля Bluetooth. Магнитола укомплектована большим, но удобным пультом.

Как и другие магнитолы «Кенвуд», эта модель имеет приятный звук, дополняемый режимом усиления низких частот, что позволит услышать мощные басы, не подключая сабвуфер (тем более что здесь не предусмотрен разъем для него). При этом заглавие песни отображается на панели. Система распознает теги ID3 и RDS-сообщения (в радиорежиме), поддерживает кириллицу.
