Распиновка магнитолы kenwood: как настроить на хорошее звучание, инструкция по эксплуатации, схема подключения, по цветам, не включается радио, перевести на русский язык, работает, перезагрузка

«Кенвуд» KMM-361 SD

Это устройство читает контент непосредственно с внешних USB-накопителей, а также имеет дополнительный слот для распознавания съемных карт памяти SD, который находится под передней панелью. Поддерживаемые форматы у обоих носителей абсолютно идентичны (WAV/FLAC и МР3/WMA) и имеют функцию преобразования звука (SoundRecnstr) для улучшения качества записанной композиции. Кроме того, магнитола совместима с айфонами и айподами путем подключения через USB.

Данная модель, как и все магнитолы «Кенвуд», имеет функцию радиоданных RDS. А быстро найти избранные радиостанции помогут шесть пронумерованных кнопок на панели.

Для усиления мощности звука у магнитолы предусмотрены линейные выходы (две пары) для подключения дополнительного внешнего усилителя.

Kenwood KDC-W5644UY

Одна из моделей с традиционным дизайном, производимым уже больше десяти лет брендом “Кенвуд”. Магнитола автомобильная отличается от старых вариаций наличием USB-порта на передней панельке. С его помощью помимо традиционной флешки можно подключать современные гаджеты, такие как iPod или IPhone. В качестве негативного момента стоит отметить отсутствие встроенного модуля Bluetooth. Магнитола укомплектована большим, но удобным пультом.

Как и другие магнитолы “Кенвуд”, эта модель имеет приятный звук, дополняемый режимом усиления низких частот, что позволит услышать мощные басы, не подключая сабвуфер (тем более что здесь не предусмотрен разъем для него). При этом заглавие песни отображается на панели. Система распознает теги ID3 и RDS-сообщения (в радиорежиме), поддерживает кириллицу.

Начало использования устройства

После подсоединения и первого включения, необходимо настроить автомагнитолу Кенвуд. Все функции программы и процесс их настроек есть в руководстве.

Если вы не уверены в правильности подключения, лучше позовите опытного человека. Он исправит имеющиеся недочеты в подсоединении. Так как если включить Кенвуд при неправильно соединенных проводках, можно остаться не только без музыки в авто, но и лишиться магнитофона.

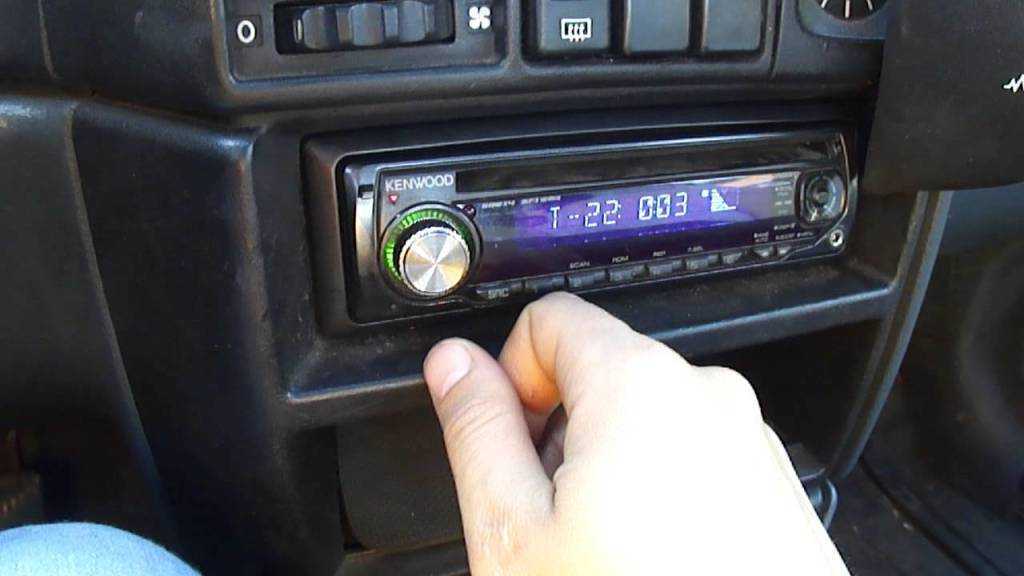

Магнитола Kenwood

Грамотная установка оборудования «в карман» тоже имеет не маловажное значение. Оно должно прочно держаться, чтобы в процессе езды не выпало и не повредилось

Стоит проверить, нет ли внутри конструкции каких-либо посторонних металлических предметов. При обнаружении их следует вынуть. Так как функционирование техники может прекратиться из-за короткого замыкания.

Не монтируйте автомагнитолу в места, не предназначенные для этого. Она будет мешать водителю управлять машиной. Никакие устройства в салоне не должны ухудшать обзор и отвлекать водителя.

“Кенвуд” KMM-361 SD

Данная модель, как и все магнитолы “Кенвуд”, имеет функцию радиоданных RDS. А быстро найти избранные радиостанции помогут шесть пронумерованных кнопок на панели.

Проблемы и их решения

Если после настроек магнитолы Kenwood устройство работает некорректно, стоит выполнить сброс настроек. В этом случае устройство автоматически вернется к тем настройкам, которые были заданы при изготовлении. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки. Она располагается на фронтальной панели или возле штекера питания на корпусе (у тех моделей, которые оснащены съемной панелью). Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. По этой причине воздействовать на кнопку нужно острым предметом.

Если устройство не включается или же не работает перезагрузка, устранить неполадки можно путем отсоединения аккумулятора от бортовой сети на несколько минут.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Предупреждение

•

Устройство можно использовать только с источником питания 12 В постоянного тока с

отрицательным заземлением.

•

Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.

•

Не подключайте провод аккумулятора (желтый) и провод высокого напряжения (красный) к

корпусу машины или проводу заземления (черный), чтобы не допустить короткое замыкание.

•

Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.

•

После установки обязательно заземлите данное устройство на корпус автомобиля.

Внимание

•

В целях безопасности работа по подключению проводов и монтажу должна выполняться

специалистами. Обратитесь к поставщику автомобильных аудиосистем.

•

Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к

металлическим деталям устройства в процессе и на протяжении некоторого времени после

завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор

охлаждения и кожух, существенно повышается.

•

Не подключайте провода динамика · к корпусу машины, проводу заземления (черный) или

параллельно.

•

Установите устройство под углом 30º или меньше.

•

Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод

высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая

обеспечивает питание с напряжением 12 В постоянного тока и которая включается и

выключается ключом зажигания.

•

После установки устройства, убедитесь в том, что все осветительные и электронные приборы

вашего автомобиля работают в прежнем режиме.

•

Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса

автомобиля, после чего замените предохранитель на аналогичный новый.

Список деталей для установки

Передняя панель

Жгут кабелей

( ×1 )

Посадочный корпус

Ключ для демонтажа

( ×1 )

Декоративная панель

( ×2 )

( ×1 )

Расшифровка цветов основных проводов

Желтый — для аккумуляторной батареи.
Красный – для зажигания.
Черный – для заземления.
Бело-синий – для регулировки мощности.
Бело-оранжевый –DIMMER.
Фиолетовый – «+» задней правой задней колонки.
Серый — «+» передней правой колонки.
Белый — «+» левой передней колонки.
Зеленый – левая задняя колонка.

Провода, которые отвечают за подключение минусов динамиков, кроме основного окрашиваются в дополнительный черный цвет.

Теперь, когда магнитола полностью подключена, а провода скрыты за декоративной обшивкой салона, проверим ее функционирование, а также промониторим стоп-сигналы, поворотники, стеклоочистители и прочее оборудование.

Настройка магнитолы «Кенвуд» после установки не требуется, что не может не радовать. Единственное, не помешает создать и скопировать на флешку файл обновления, который выручит вас в случае возникновения форс-мажора.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы

Способы устранения

Звук не слышен.• Установите оптимальный уровень громкости.

• Проверьте кабели и соединения.

Отображается сообщение “PROTECT”,

Убедитесь, что выводы проводов динамика изолированы правильно,

и операции выполняться не могут.

затем сбросьте устройство. Если проблема не устранена, обратитесь в

ближайший центр обслуживания.

• Звук не слышен.

Почистите разъемы.

➜

• Устройство не включается.

• На дисплее отображается

неправильная информация.

Приемник не работает.

Выполните сброс устройства.

➜

• Слабый радиоприем.

• Плотно вставьте антенну.

• Статические помехи при

• Полностью выдвиньте антенну.

прослушивании радио.

Отображается надпись “NA FILE”. Убедитесь, что носитель содержит поддерживаемые аудиофайлы.

Отображается надпись “READ ERROR”. Повторите копирование файлов и папок на устройство USB/карту SD.

Если проблема не устранена, повторно установите устройство USB/

карту SD или воспользуйтесь другим устройством USB/картой SD.

Отображается надпись “NO DEVICE”.• Подсоедините устройство USB, и снова смените источник на устройство

USB.

• SD-карта вставлена неправильно. Вставьте SD-карту и снова смените

источник на SD.

Отображается надпись “COPY PRO”. Воспроизводится защищенный от копирования файл.

Отображается надпись “NO MUSIC”. Подключите устройство USB/карту SD, содержащие аудиофайлы для

воспроизведения.

Отображается надпись “NA DEVICE”.• Подключите поддерживаемое устройство USB и проверьте

подключение.

• Правильно вставьте поддерживаемую карту SD.

Отображается надпись “USB ERROR”.• Отсоедините устройство USB, выключите устройство, а затем снова

включите его.

• Попробуйте подключить другое устройство USB.

Отображается надпись “iPod ERROR”.• Повторно выполните подключение iPod.

• Перезапустите iPod.

Продолжает мигать текст “READING”. Не используйте многоуровневую иерархическую структуру и много

папок.

Количество композиций в категории

В данном устройства в общее количество не включаются

“SONGS” данного устройства отлично

файлы подкастов, поскольку устройством не поддерживается

от количества композиций в iPod/

воспроизведение файлов подкастов.

iPhone.

Не отображаются правильные

Данное устройство может отображать только буквы верхнего регистра,

символы (т.е. название альбома).

цифры и ограниченное число символов. Буквы кириллицы верхнего

регистра могут также отображаться, если для параметра

[RUSSIAN

SET]

установлено значение

➜

РУССКИЙ |

Начальные настройки

Любая инструкция по использованию автомагнитолы Кенвуд предлагает сначала произвести все начальные настройки. Обычно они отображаются при первичном включении оборудования,но вернуться к ним можно и после того, как были сброшены установленные пользователем параметры. Такие настройки предполагают:

Setup, то есть изменение некоторых настроек экрана. К ним относятся:
Demonstrations. Данная функция предполагает включение или отключение дисплея;
Language. С помощью этой функции без труда можно выбрать язык, на котором отображается любая информация на экране.
Angle, регулирующая угол панели;
AVInput. С ее помощью можно выбрать внешний компонент, который был подключен к магнитоле через USB-порт;
R-CAMInterrupt позволяет включать камеру заднего вида. Для этого достаточно всего лишь нажать на кнопку ;
PanelColor — функция, с помощью которой можно выбрать цвет подсветки кнопок, расположенных на панели монитора.

Автомагнитолы kenwood и инструкция по эксплуатации

Чтобы выйти из меню начальных настроек, необходимо нажать на Finish.

Функция обеспечения безопасности

Кенвуд автомагнитола с инструкцией

Естественно, любое руководство магнитолой содержит в себе еще один пункт: настройка функции обеспечения безопасности. В системе есть возможность задать защитный код, что предотвратит возможную кражу магнитолы. Для этого необходимо выполнить ряд действий:

Открыть экран;
В настройках () выбрать System;

Перейтик >Security Code Set>;
Если есть необходимость поменять защитный код, то нужно выполнить все ранее описанные действия, а после нажать , расположенную в ;
Ввести число из 4 цифр и подтвердить его;

Меры предосторожности

Инструкция автомагнитолы кенвуд

Перед началом пользования устройством, необходимо:

Убедиться в том, правильно ли установлена магнитола в предназначенный для этого разъем

Важно, чтобы оно хорошо держалось. В противном случае при движении автомобиля устройство может выпасть и повредиться;

Проверить, не попали ли внутрь устройства какие-либо металлические предметы. Если они там есть, то их следует сразу же изъять, иначе позже может возникнуть короткое замыкание;
Если устройство дымит, то обязательно нужно его отключить от источника питания;
Не стоит устанавливать магнитолу в местах, где она может препятствовать нормальному управлению автомобилем. Нельзя, чтобы устройство ухудшало обзор дороги, чтобы оно мешало переключению передач или рулевому управлению;
В процессе вождения автомобилем не стоит управлять магнитолой. Не нужно отвлекаться от дороги;

Нельзя чересчур повышать уровень громкости, так как из-за этого могут быть неслышны внешние звуки, что может привести к серьезным последствиям.
Включать магнитолу Kenwood следует только в том случае, если в салоне автомобиля температура является оптимальной. То есть, если машина долгое время была припаркована в слишком жарких или холодных условиях, то включать устройство желательно только после того, как температура внутри нормализируется.

Инструкция кенвуд автомагнитолы

KENWOOD KDC-BT53U

Эта автомагнитола линейки 1DIN предусматривает цифровую обработку сигнала, три пары линейных выходов, два USB-порта и поддерживает блютуз. Модель оснащена CD- и mp3-проигрывателями, радиоприемником, четырехканальным усилителем, эквалайзером, возможностью подключения «яблочных» гаджетов.

К достоинствам данного устройства следует отнести:

достойное качество звука;
изменяемую подсветку панели;
совместимость с айфонами и айпадами;
присутствует блютуз и два ЮСБ-порта;
рускоязычное меню и поддержка кириллицы в тегах;
имеется автоматический поиск музыки.

С негативной стороны магнитола отмечена:

отсутствием кнопок быстрого переключения радиоволн;
глянцевой панелью, на которой быстро оседает пыль;
отсутствием пульта.

Как настроить

После подключения магнитолы необходимо ее правильно подготовить к работе. Активировать устройство можно путем нажатия кнопки, расположенной на корпусе. Настройка Kenwood осуществляется с помощью основного меню прибора.

Подтверждать свой выбор следует с помощью нажатия на клавишу (повернутая стрелка).

Для настройки громкости используется регулятор, для получения хорошего звука таких действий бывает достаточно. Для оптимизации настроек в основном меню выбирают вкладку Function. В ней находят надпись Audio Control. Из этой вкладки можно настроить следующие значения:

Sub-w Level. Этот параметр используется для настройки сабвуфера (низкочастотной системы автомобиля).
Bass Boost. Такой показатель требуется, чтобы установить звучание (уровни подъема) низких частот.
Ballance. Используя эту вкладку, можно отрегулировать баланс левого (L) и правого (R) динамиков.
Fader. Прокручивая показатель этих значений, можно настроить баланс звучания передних и задних динамиков.

После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно.

Чтобы управление устройством перевести на русский язык, в основном меню следует найти вкладку Setup. После перехода по ней в открывшемся меню выбирают Language. Здесь по умолчанию выбран английский язык. При нахождении русского языка подтверждают свой выбор нажатием на сенсорную клавишу (она обозначена повернутой стрелкой).

Радио

Для того чтобы настроить на магнитоле радиостанции, необходимо перейти во вкладку выбора радиочастотных диапазонов (Band). Здесь значения изменяются в стандартной последовательности FM1… FM3.

Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой. Для дополнительных настроек применяют режим поиска. Он доступен в режиме автомата и ручной настройки. Если пользователь выбрал ручной поиск, при нахождении подходящей радиостанции ее фиксируют нажатием кнопок 1-6.

Другие настройки

Чтобы настроить в магнитоле часы, следует перейти во вкладку меню CLK ADJ. Здесь следует войти в режим настройки часов. Регулятор управления нажимают и удерживают до того момента, как индикатор часов станет мигать. После установки нужного времени и его сохранения режим настройки покидают путем нажатия кнопки Menu.

Общее описание

Модель Kenwood KDC-300UV считается одной из современных автомагнитол. Дизайн отлично гармонирует с салоном любого автомобиля. Функциональные особенности приемника не оставят равнодушным ни одного пользователя. Панель управления рационально наполнена кнопочным рядом. Устройство управления звуком доступно и не требует лишних движений водителя. Изучить порядок настроек магнитолы не сложно.

Отличный звук на различных частотах ни когда не утомит во время движения. Приемник без проблем воспринимает звуковые форматы:

WAV,
MP3,
WMA,
FLAC.

С помощью вмонтированного приспособления, упрощающего и помогающего настроить звучание, без труда добиваются эффектного звучания. Основные функции удачно дополнены системой DRIVE EQ автоматической настройки, обеспечением Sound Reconstruction и поддержкой Android.

Съемная панель этой модели отличается от остального ряда Kenwood наличием возможности проигрывать компакт-диски. Kenwood KDC-300UV стандартной длины, несмотря на устройство транспортировки дисков.

Модель имеет исчерпывающий набор прямых выходов в количестве трех пар со значением сигнала на выходе равным 3,8 B RMS. Гнезда имеют маркировку FRONT, REAR и SW.

Универсально работает с различными носителями звуковой информации. Имеет USB-вход и подсоединение AUX. К отличительным особенностям, делающим эту модель оригинальной, относятся изменения подсветки в любой цветовой гамме и фиксация конкретного приятного взгляду цвета. Дисплей KDC-300UV имеет главную тринадцати символьную строку и дополнительную, состоящую из восьми символов. Наименование трека и исполнителя высвечиваются на панели. Запросто распознает тексты CD. На дополнительной строке высвечивается формат файла.

Магнитола располагает стандартным набором эффектов звучания:

DRIVE EQ применяется, если наружный шум достаточно высокий;
STAGE EQ придает звуку объемное значение, которое достигается корректировкой верхнего диапазона.

Остальные эффекты имеют кроме частотной формы еще и динамическое звучание.

Очень удобен интерфейс магнитолы. Присутствует функция для прослушивания дисков. Блок отвечающий за звучание уверенно воспроизводит мелодии в отличном качестве. Проблем с регулировками нет.

Как подключить

Перед тем как приступить к работе, следует выполнить несколько шагов:

Вынуть из замка зажигания ключ.
Отсоединить от питания силовые клеммы.

Проще всего подключить автомагнитолу через разъем ISO. Такой штекер присутствует в большинстве марок автомобилей. В комплекте с автомагнитолой чаще всего предусмотрен переходник, который облегчит установку прибора. Если такого переходника не имеется, его следует приобрести отдельно в специализированном магазине.

Существует и такой вариант, когда в автомобиле не предусмотрено штекера стандарта ISO. Он может отсутствовать и по той причине, что бывший владелец авто срезал его. Для установки прибора в таких условиях потребуется подключение по цветам проводов. Этот процесс часто называют распиновкой. Для выполнения работы штекеры срезают с проводов, а после соединения тщательно изолируют.

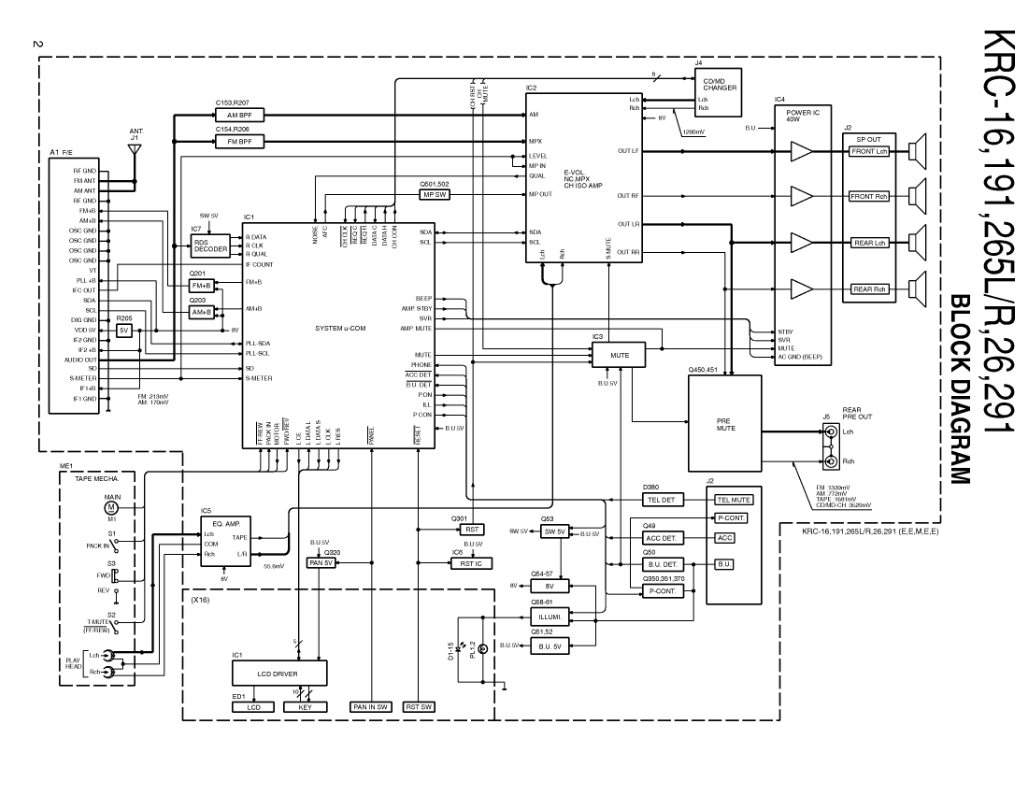

Схема распиновки

Все модели магнитол Кенвуд, представленные на рынке автотоваров, обладают единой схемой подключения, поэтому ход действий в каждом случае не будет отличаться.

Желтый провод. Он соединяется с аккумулятором и предназначен для питания оперативной памяти.

Красный провод. Он предназначен для крепления к зажиганию. Через него к устройству подается питание.

Черный. Этот провод является отрицательным полюсом, который крепится на корпус ГУ для заземления.

Провод с полосой (сине-белый). Соединяет магнитолу и усилитель.

Оранжевый. Предназначен для соединения с переключателем габаритных огней транспортного средства.

Оставшиеся провода предназначены для подключения динамиков.

К передней правой колонке крепят серый “+” и серо-черный “-”.

Для левого переднего динамика предназначен белый “+” и черно-белый “-”.

На задний правый динамик крепят фиолетовый “+” и черно-фиолетовый “-”.

При подключении левого заднего потребуется зеленый “+” и черно-зеленый “-”.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Общие характеристики

Об iPod/iPhone

Подробные сведения и примечания

Made for

относительно звуковых файлов, доступных

— iPod touch (1st, 2nd, 3rd и 4th generation)

для воспроизведения, представлены в

— iPod classic

интерактивном руководстве на следующем

— iPod with video

веб-сайте:

— iPod nano (1st, 2nd, 3rd, 4th, 5th и 6th

www.kenwood.com/cs/ce/audiofile/

generation)

— iPhone, iPhone 3G, 3GS, 4, 4S

Воспроизводимые файлы

• Сведения о последнем списке

• Воспроизводимый звуковой файл: MP3

совместимости и версиях программного

(.mp3), WMA (.wma), AAC (.m4a), FLAC (.flac),

обеспечения iPhone/iPod см. по адресу:

WAV (.wav)

www.kenwood.com/cs/ce/ipod

• Воспроизводимая файловая система

• При запуске воспроизведения после

устройств USB: FAT12, FAT16, FAT32

подключения iPod композиция,

Несмотря на соответствие аудиофайлов

которая воспроизводилась на iPod,

указанным выше стандартам, при некоторых

воспроизводится первой.

типах или состояниях носителей или

В этом случае отображается текст

устройств их воспроизведение может

“RESUMING” и не отображается имя папки

оказаться невозможным.

и т.д. Правильное название и подобная

информация отображается при изменении

Об устройствах USB

элемента просмотра.

• Данное устройство может воспроизводить

• Управление iPod невозможно, если на нем

файлы MP3/WMA/AAC/FLAC/WAV,

отображается текст “KENWOOD” или “

”.

сохраненные на запоминающем устройстве

USB большой емкости.

О приложениях KENWOOD Music Editor

• Запрещается подключать USB-

Light и KENWOOD Music Control

носитель через USB-концентратор

• Данным устройством поддерживается

и многоформатное устройство для

приложение KENWOOD Music Editor Light

считывания карт памяти.

для ПК и приложение KENWOOD Music

• Подключение кабеля, общая длина

Control для Android.

которого превышает 5 м, может привести к

• Если с помощью KENWOOD Music Editor

некорректному воспроизведению.

Light или KENWOOD Music Control в

• Это устройство не распознает устройства

аудиофайл были добавлены данные о

USB с номинальным напряжением,

композиции, этот аудиофайл можно найти

отличным от 5 В, и номинальным током

по жанру, исполнителю, альбому, списку

свыше 1 А.

воспроизведения и композиции.

• Приложения KENWOOD Music Editor Light

Информация об SD-карте

и KENWOOD Music Control доступны для

• Это устройство совместимо с SD/SDHC-

загрузки с веб-сайта по адресу:

картами памяти, которые соответствуют

www.kenwood.com/cs/ce/

стандарту SD или SDHC:

SD-карта (≤2 Гб), SDHC-карта (≤32 Гб)

• Для использования miniSD-, miniSDHC-,

microSD- или microSDHC-карт необходим

специальный адаптер.

• Карту MultiMedia Card (MMC) использовать

нельзя.

• Записанные в формате SD-аудио данные не

могут быть воспроизведены.

USB / SD / iPod

Начало воспроизведения

USB

iPod/iPhone (Для

KMM-357SD

KMM-257

Входной USB-разъем

CA-U1EX (макс.: 500 мА)

Входной USB-разъем

(дополнительная

принадлежность)

KCA-iP102 (дополнительная

В качестве источника звука

принадлежность)

указывается USB, и начинается

В качестве источника выбирается “iPod”, и

воспроизведение.

начинается воспроизведение (в зависимости от

состояния подключенного устройства).

Нажмите кнопку 5 iPod для выбора режима

управления, если источником является iPod.

MODE ON:

с iPod

. ;

MODE OFF:

с устройства.

С помощью устройства по-прежнему можно

управлять паузой/воспроизведением, выбором

файлов, быстрой перемоткой вперед/назад.

KMM-157

Задача Необходимые действия

Пауза или возобновление

Нажмите кнопку 6 38.

воспроизведения

Выбор файла

Нажмите кнопку 4¢.

Выбор папки

Нажмите кнопку 1–2+.

(только для источника USB/SD)

Перемотка назад или

Нажмите и удерживайте нажатой кнопку 4¢.

вперед

Выбор файла в списке

1 Нажмите кнопку .

2 Чтобы сделать выбор, поверните ручку регулировки

громкости, а затем нажмите ее.

• Файл AAC/MP3/WMA: Выберите необходимую папку, а затем файл.

• iPod или файл KENWOOD Music Editor Light (KME Light)/KENWOOD

Music Control (KMC)

: Выберите необходимый файл из списка

(PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS

, GENRES,

COMPOSERS

• Для возврата в корневую папку (или к первому файлу) нажмите

цифровую кнопку 5 iPod.

• Для возврата на предыдущий уровень нажмите кнопку .

• Для отмены нажмите и удерживайте нажатой кнопку .

• Чтобы пропускать песни

с определенным коэффициентом,

нажмите кнопку 4 / ¢.

➜

Только для файлов, зарегистрированных в базе данных, которая создана с помощью KME

Light/ KMC.

➜

12)

Только для iPod: Применимо, только если выбрано

РУССКИЙ |

Как настроить

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Подтверждать свой выбор следует с помощью нажатия на клавишу (повернутая стрелка).

Sub-w Level. Этот параметр используется для настройки сабвуфера (низкочастотной системы автомобиля).
Bass Boost. Такой показатель требуется, чтобы установить звучание (уровни подъема) низких частот.
Ballance. Используя эту вкладку, можно отрегулировать баланс левого (L) и правого (R) динамиков.
Fader. Прокручивая показатель этих значений, можно настроить баланс звучания передних и задних динамиков.
