Тюнинг автомобилей ваз: акустическая полка

Выбор места для автомагнитолы

Штатное подключение магнитолы ВАЗ 2107 заводом предусмотрено в неудобном месте. Заводская ниша, закрытая пластиковой заглушкой, расположена в самом низу центральной консоли.

Это место неудобно по трем причинам:

• при работе печки магнитола перегревается, что уменьшает время ее эксплуатации;
• селектор коробки передач мешает работать с СД и «ди-ви-ди» дисками (этот недостаток не критичен при использовании флешек и компактных носителей информации);
• в штатную нишу нельзя установить магнитолы увеличенного размера или с выдвижными экранами.

Если вы хотите избежать этих неприятностей, у вас не остается другого выхода, как установить магнитолу в ВАЗ 2107 на место двух центральных воздуховодов.

В принципе, такой метод не влияет на работу отопительной системы, так как масса теплого воздуха пройдет через боковые и нижние воздуховоды.

Перед тем, как перенести магнитолу вверх на ВАЗ 2107 нужно удалить воздуховоды и проделать ряд подготовительных работ.

При установке автомагнитолы на место воздуховодов сложными работами для начинающего любителя будут изготовление герметичных заглушек для воздушных каналов, аккуратная вырезка пластиковых перегородок и фигурных выступов на «торпедо». Под установочную раму автомагнитолы нужно изготовить и закрепить кронштейны (планки – вставки). Чтобы закрыть просветы между «торпедо» и корпусом автомагнитолы, нужно купить и подогнать фабричную переходную рамку.

Еще сложнее самостоятельное изготовление оригинальной декоративной облицовки из дерева или стеклопластика. Установка магнитолы в гнездо воздуховодов облегчает управление ресивером и обзор дисплея.

Акустическая полка своими руками на ВАЗ 2107 (фото и видео)

У классической «семерки» имеется огромный потенциал в плане создания условий для установки хорошей музыки. Полка акустическая, расположенная под задним стеклом в автомобиле ВАЗ 2107, лучшее место для установки больших колонок. Готовые детали такого рода продаются в магазинах автозапчастей и аксессуаров и стоят довольно дорого. Они обычно отформованы из пластика, но для того, чтобы добиться качественного звучания рекомендуется использовать деревянный подиум.

Основание из этого материала исключает паразитные вибрации и позволяет добиться максимальной чистоты при воспроизведении музыкальных композиций. Большинство автомобилей ВАЗ 2107, в которых устанавливаются действительно качественные аудиопроигрыватели, оборудуются в специальных мастерских или все операции выполняются своими руками.

Материалы и инструменты

Хорошая полка под колонки делается в настоящее время из композитных материалов на основе древесины. Для изготовления данной детали рекомендуется использовать следующие материалы:

1. Плита древесно-стружечная – 16мм или фанера клееная толщиной 10 -12 мм для изготовления основания.
2. Карпет, кожвинил или другой декоративный материал для обтягивания полки.
3. Эпоксидная смола двухкомпонентная.
4. Ткань тонкая типа капрон можно использовать старые женские колготки или чулки.
5. Пена строительная.

Работа выполняется своими руками с применением электрического и ручного инструмента, согласно приведенного ниже списку:

1. степлер мебельный;
2. электрический лобзик и набором пилок;
3. дрель с плавной регулировкой оборотов или шуруповерт;
4. отвертки крестообразной и плоской шлицей.

Сделать качественную заднюю полку для ВАЗ 2107 из названных материалов своими руками возможно только в том случае если строго придерживаться технологии.

Изготовление детали своими силами

Качественная полка с подиумами для установки колонок начинается с подготовки основания. Демонтируем своими руками штатную деталь и используем ее в качестве шаблона. Укладываем ее сверху на лист ДСП или фанеры и обводим простым карандашом. При помощи электролобзика вырезаем основания и тщательно обрабатываем его по контуру наждачной бумаги. Из того же материала вырезаем верхнюю часть подиума и делаем под нее опоры из обрезков древесины.

Крепим получившуюся конструкцию к основанию при помощи саморезов. С внутренней стороны подиума устанавливается картонная деталь, формирующая внутреннюю поверхность подиума. Получившиеся углубления заполняются строительной пеной, и оставляются в покое до полного ее высыхания. Теперь основание для полки готово, излишки застывшей пены обрезаются и тщательно зачищаются.

Основание для установки колонок под задним окном ВАЗ 2107 готово теперь его необходимо оклеить декоративными материалами своими руками. Данная операция выполняется аккуратно с разглаживанием покрытия, которое в дополнение к основному способу креплению фиксируются с изнаночной стороны еще и мебельным степлером.

Порядок установки полки акустической

Готовая деталь монтируется на место штатной при помощи болтов, которые выводятся багажник, где на них закручиваются гайки. Акустическая полка, изготовленная собственноручно для автомобиля ВАЗ 2107, вначале примеряется, затем засверливается вместе с кузовными деталями. В отверстия вставляются болты, при этом головки утапливаются в материал заподлицо.

Все подготовительные операции выполнены, и сделанную своими руками полку можно установить ее на место в автомобиль ВАЗ 2107. Предварительно по салону прокладывается проводка, при помощи которой и производится подключение колонок. Работа окончена, и теперь можно насладиться результатом, качественное звучание музыки с таким основанием гарантировано.

Изготовление детали своими силами

Качественная полка с подиумами для установки колонок начинается с подготовки основания. Демонтируем своими руками штатную деталь и используем ее в качестве шаблона. Укладываем ее сверху на лист ДСП или фанеры и обводим простым карандашом. При помощи электролобзика вырезаем основания и тщательно обрабатываем его по контуру наждачной бумаги. Из того же материала вырезаем верхнюю часть подиума и делаем под нее опоры из обрезков древесины.

Крепим получившуюся конструкцию к основанию при помощи саморезов. С внутренней стороны подиума устанавливается картонная деталь, формирующая внутреннюю поверхность подиума. Получившиеся углубления заполняются строительной пеной, и оставляются в покое до полного ее высыхания. Теперь основание для полки готово, излишки застывшей пены обрезаются и тщательно зачищаются.

Основание для установки колонок под задним окном ВАЗ 2107 готово теперь его необходимо оклеить декоративными материалами своими руками. Данная операция выполняется аккуратно с разглаживанием покрытия, которое в дополнение к основному способу креплению фиксируются с изнаночной стороны еще и мебельным степлером.

Фазировка

Обычно водители предпочитают питать звук либо от замка зажигания, либо вообще от прикуривателя. Это несомненно легче сделать, но не лучше. Плюсовые провода обязательно должны быть из меди, с сечением не меньше 4 миллиметров. Прокладку проводов необходимо рассчитывать из соображения, что чем больше расстояние – тем больше шумов и помех

Также очень важно поставить дополнительный предохранитель. Устанавливать его нужно не ближе 40 сантиметров от плюсовой области аккумулятора

DUB тюнинг Ваз 2107

Минусовой провод так же не следует тянуть через всю машину. Трасса должна быть максимально оптимизирована. Подключать их к магнитоле следует после установки динамиков. На видео, в котором показывается тюнинг аудиосистемы авто ваз 2107 это момент очень подробно прорабатывается.

Клемы + и —

Важным фактором, при подключении динамиков, является правильная фазировка. Клеммы каждого из динамиков имеют маркировку с «+» и «-». Обычно широкая клейма плюсовая, а узкая, соответственно, минусовая. Провода от головного устройства также имеют определенную маркировку: сплошной свет (зеленый, красный, синий) – это плюс, а тот же цвет, но с полоской – это минус. Нельзя их путать, а также помните, что не нужно заземлять динамики. Посадив его на минус, на корпус машины, не ждите, что громкость поднимется на 30%

Тюнинг наших ру авто должен выполняться еще с большей осторожностью – русские машины не столь качественно собраны, нежели зарубежные авто, поэтому все подключения и изменения следует проводить строго по регламенту

На вопрос о том, как выбрать динамики в машину первоначально сможете ответить только вы. Только вы знаете свой бюджет, от которого и будет зависеть качество и стоимость тюнинга вашей машины. Определившись с бюджетом, необходимо определиться со схемой монтажа нового оборудования. Сколько и каких колонок вы хотите установить, какое головное устройство будет и так далее.

Бывает и так, что автомобили раннего выпуска оборудованы динамиками, которые не имеют маркировочного клейма. Так было и с авто ваз 2105, там придется повозиться с тестером. Тюнинг аудиосистемы такого автомобиля не роскошь, а необходимость, так как стандартная музыка никуда не годится. Еще одной популярной оплошностью при монтаже динамиков является их установка в нестандартные месте, места не предусмотренные заводом изготовителем. ВАЗ 2107 не очень любит, когда в металле вырезают отверстие – это плохо скажется не только на шумоизоляции, но и на саму конструкцию: на краях отверстий накапливается мелкая стружка, которая незаметна глаза, но после установки динамика она тут же намагничивается и попадает внутрь. После этого динамик начинает барахлить. Чистка его очень затратная, придется разбирать, чистить и снова собирать. Поэтому если вы все-таки решили вставлять динамики в двери такого авто, как классика, обязательно перед каждой вставкой соберите мощным магнитом с краев отверстий всю стружку и протрите нужные места ветошью, иначе тюнинг аудиосистемы будет испорчен хрипом и шумом от динамиков.

Общие сведения о типах автомобильной акустики

Если вы хоть раз интересовались автомобильной акустикой, то должны были встречать тот факт, что наиболее распространены два типа автомобильной акустики:

Какая между ними разница? Цена прежде всего:) Но и вариативность настройки, качество и много других факторов. отмечу, что коаксиальная акустика — это акустика, которая на одном большем динамике размещает немного меньший, который отыгрывает высокие частоты. Примером коаксиальной акустики являются всеми любимые «блины» (акустика 6х9 дюймов), которые дают весьма приличный басовый эффект в задней полке классики.

Компонентная акустика — это вроде тоже самое, но получше. Компонентная акустика помощнее, дает вариативность настройки звучания, делает возможным подключение усилителя, стоит дороже. Ни в коем случае нельзя говорить, что коаксиальная акустика плохая, нет и в той и в той есть экземпляры получше и похуже. Компонентная акустика представляет собой НЧ/СЧ динамик (мидбас, хотя скорее СЧ чем НЧ), твиттер (высокочастотный динамик, пищалка) и кроссовера (фильтра, который разделяет на полосы подходящий сигнал и отправляет его на нужный динамик). Благодаря отдельной конструкции, компонентную акустику можно сориентировать с необходимым вам углом, получить ту звуковую сцену какую вы хотите, то есть мидбас может быть направлен в одну сторону, твиттер в другую, что невозможно в коаксиальном варианте.

Компонентная Helix xmax 216

На фото выше изображена компонентную акустику которую я установил в свой автомобиль. Как это было смотрим ниже.

Установка задних динамиков ваз2107

В се компоненты предоставлены владельцем авто, приобретено все в магазине автозвука. Сразу скажу, что к выбору компонентов я не имею не малейшего отношения, разве, что перед установкой посоветовал докупить: ICO разъем, реле, кнопку и предохранитель.

Магнитола — Pioneer DEH-3400UB

Кольца под передние коаксиалы

Задняя акустическая полка

Акустический провод — 16-18м

Для определения места под передние динамики, снял обшивку двери. Передние каоксиальные динамики будут стоять в отверстии, указанной стрелкой.

Приступаем к протяжке акустических проводов в передние двери и по салону автомобиля.

Основная масса акустических проводов пошла по правой стороне автомобиля, кроме провода на передний левый динамик. Укладка провода по левой стороне, менее удобна.

Установка передних динамиков. Приставил к обшивке двери подставку под динамик, в то место где она будет расположена, маркером обвел внутреннею окружность, для выреза отверстия под динамик.

Подготовительный этап

Перед началом работ необходимо снять стандартную полку ВАЗ 2107. Это не занимает много времени, а из инструмента нужна только отвертка. После демонтажа полка служит шаблоном для изготовления новой детали. Для этого она накладывается на лист ДСП и при помощи карандаша размечаются контуры будущей полки, вырезы для ремней безопасности.

После этого необходимо разметить отверстия для динамиков при помощи шаблонов. Их можно начертить самостоятельно или нарисовать в компьютерной программе и напечатать на принтере. Все зависит от умений и возможностей мастера.

Оклеивать место под самодельной полкой вибро- или шумоизоляцией не имеет смысла. Для улучшения звучания лучше оклеить вибропластом поверхность багажника.

Карпет – отличный материал для декоративной обшивки задней полки ВАЗ 2107. При работе с ним необходимо учитывать некоторые уникальные особенности:

1. Куски карпета нельзя склеивать между собой.
2. Чтобы придать карпету определенную форму, его необходимо намочить, вытянуть, а после просушить феном.
3. Проще всего приклеить карпет к полке аэрозольным клеем.
4. Чтобы карпет хорошо держался, клей нужно наносить тонким слоем.

Читать далее: Покраска авто своими руками хаки. Покраска уаз в камуфляж Существуют и другие способы самостоятельного изготовления акустической полки ВАЗ 2107. Они отличаются конструкцией, технологией изготовления и применяемыми материалами. Например, можно сделать многоуровневую полку, которая состоит из нескольких слоев ДСП или фанеры.

Для качественного звука

Можно сделать заднюю полку для классики своими руками. Подобное решение позволит автолюбителю получить качественный звук, сэкономив немалые денежные средства. Когда создается задняя полка ВАЗ 2107 своими силами, можно придать ей оригинальный внешний вид. Для работы потребуются следующие материалы:

• макрофлекс,
• фанера,
• 1 банка клея,
• 2 погонных метра карпета,
• саморезы,
• монтажная пена,
• наждачная бумага,
• пластиковая стандартная задняя полка,
• мебельные маленькие гвоздики.

Чтобы сделать для ВАЗ заднюю полку, нужны следующие инструменты:

• карандаш,
• линейка либо рулетка,
• отвертка,
• дрель,
• электролобзик,
• шпатель,
• кисточка,
• большое сверло,
• монтажный степлер.

В качестве шаблона используется стандартная полка для ВАЗ 2107. Сначала нужно решить, как ее снять. Для этого автомеханики рекомендуют использовать отвертку. Демонтажные работы занимают несколько минут, их легко выполнить своими руками.

Следующий шаг заключается в изготовлении основы подиумов с помощью ДСП и электролобзика. Для придания этой конструкции дополнительной жесткости делаются подставки из бруска размером в 20х40 мм. Они вставляются и фиксируются между овалами с помощью саморезов.

Подиумы необходимо приложить к стандартной полке, обведя ее карандашом. Чтобы к багажнику мог поступать воздух, рекомендуется отметить и вырезать на полке круглые отверстия. Появившиеся пустоты между брусками подиума потребуется запенить с помощью герметика. Внутри самого изделия отверстия закрываются картоном.

Заготовка для акустической полки

Оклейка карпетом коробов для ремней осуществляется с помощью бельевых прищепок. После этого короба монтируются и прикручиваются. Сделанная полка ВАЗ 2107 своими руками готова.

Читать далее: Причины большого расхода масла в автомобиле ВАЗ 21134 и способы решения проблемы

Последний шаг данного процесса заключается в установки полученного изделия. Зачастую для этого используются болты, которые крепятся к металлу «семерки». Гайки потребуется закрутить из багажника. По окончании монтажных работ акустика настраивается.

При создании полки специалисты рекомендуют автовладельцам уделять особое внимание работе с карпетом. Необходимо учесть, что данный материал:

• не склеивается между собой,
• способен приобретать различную форму, если его побрызгать водой, вытянуть и высушить при помощи фена,
• лучше клеится аэрозольным клеем,
• хорошо держится, если слой клея не будет слишком толстым.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).

На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач. На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки. Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины. В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Установка акустической полки ВАЗ 2107

У классической «семерки» имеется огромный потенциал в плане создания условий для установки хорошей музыки. Полка акустическая, расположенная под задним стеклом в автомобиле ВАЗ 2107, лучшее место для установки больших колонок. Готовые детали такого рода продаются в магазинах автозапчастей и аксессуаров и стоят довольно дорого. Они обычно отформованы из пластика, но для того, чтобы добиться качественного звучания рекомендуется использовать деревянный подиум. Основание из этого материала исключает паразитные вибрации и позволяет добиться максимальной чистоты при воспроизведении музыкальных композиций. Большинство автомобилей ВАЗ 2107, в которых устанавливаются действительно качественные аудиопроигрыватели, оборудуются в специальных мастерских или все операции выполняются своими руками.

Этапы изготовления

Начинать, как и любое основательное дело, следует с подготовки. В данном случае нужно убрать из салона все лишнее, а затем снять декоративную полку, которая была установлена производителем, и утеплитель. У нас получилось так:

Этап 1. Нанесение разметки. Можно использовать древесину, но в нашем варианте это ДСП. Декоративная полка используется в качестве своеобразного шаблона.

Однако с каждой из сторон нужно будет убрать примерно 0,5 см, чтобы полка вошла в отведенное для нее пространство.

Этап 2. Выпиливание. Конечно, можно справиться с этой работой и вручную, но лучше, если имеется подходящий электроинструмент.

Выполнение предварительной примерки:

Этап 3. Намечаются отверстия по размеру динамиков

Теперь нужно аккуратно вырезать отверстия, примерно так:

Этап 4. Создание шаблона. Так можно будет установить динамики с нужным углом наклона. К тому же с полки ничего не будет падать. В нашем варианте это выглядело следующим образом:

Теперь его нужно перевернуть, чтобы получить вторую половинку

Далее готовые шаблоны укладываем на ДСП, обводим и вырезаем

Получившийся второй уровень акустической полки приклеиваем и дополнительно укрепляем саморезами.

Этап 5. Теперь нужно провести примерку еще раз:

Следующее действие — вырезание отверстия в железной части полки. Его диаметр должен быт таким же или чуть больше, чем на изготавливаемом изделии. Для этого следует использовать болгарку. Если не будет организован доступ в багажник, то о нормальном звучании басов даже не стоит мечтать. Также нужно иметь в виду, что захламленность этой полости не лучшим образом отражается на качестве звучания.

Этап 6. Мы решили, что еще один уровень не будет лишним. Вот как это выглядит:

А потом установили и еще:

Этап 7. Обрезаем все лишнее, обтачиваем и проходимся шкуркой

Остается только обтянуть изделие подходящим материалом, в нашем случае это карпет.

Использовать вибропласты или шумоизоляцию на самой акустической полке не нужно, а вот обклеить ими багажник очень желательно.Этап 7. Он же заключительный. Практически готовое изделие устанавливается на место.

На этом изображении можно убедиться, что звук из динамиков будет отражаться от заднего стекла:

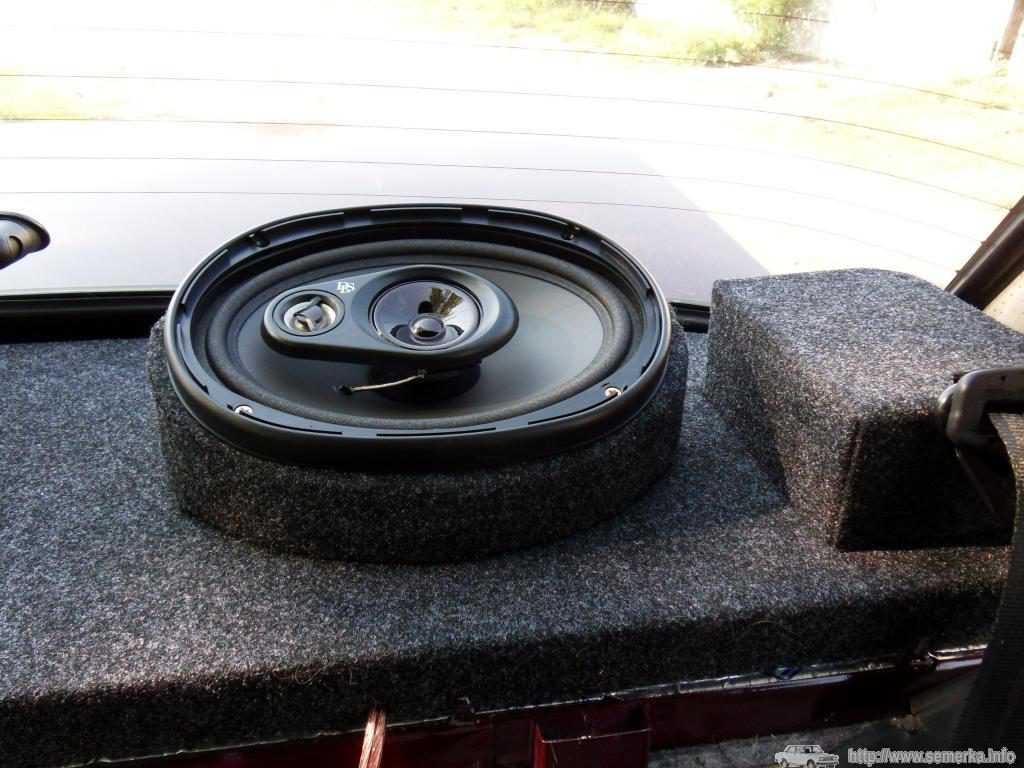

Акустическая полка ВАЗ 2107 своими руками выглядит привлекательно и великолепно справляется со своими функциями. Причем особых финансовых затрат не потребовалось.

Изготовление полки

Ниже приводим процесс изготовления акустической полки. Напоминаем, что полку можно и купить, тем более, цена на нее не такая уж и высокая,но в этом случае не удастся внести в конструкцию свои, индивидуальные штрихи. В нашем случае акустическая полка будет одиночной, но динамики мы установим на высокие подиумы.

Что нужно

Шаблон для акустической полки на ваз

Для начала грамотно подготовимся:

• Покупаем монтажную пену для придания формы акустическим подиумам;
• Фанеру, которую можно найти и в собственном гараже, если хорошенько поискать;
• Клей, желательно хороший в количестве 1-ой банки;
• Материал карпет около 2-х метров;
• Несколько саморезов;
• Карандаш;
• Старая полка;
• Электрический лобзик;
• Кисточка и шпатель;
• Остальные инструменты, которые могут понадобиться.

Алгоритм проведения процесса

Старая полка нам была нужна для того, чтобы использовать ее вместо шаблона.

• Берем электрический лобзик и начинаем выпиливать из фанеры нужную фигуру. В процессе можно воспользоваться напильником, которым вытачиваем неровности;
• Выпиливаем теперь из фанеры овальные фигуры под динамики. Желательно, чтобы были шаблоны динамиков.

Акустическая полка на ваз 2107 и ее изготовление

• Стойки и овалы прочно фиксируем на основании фанеры, используя саморезы;
• Внутрь ставим динамики, все проверяем, как сидит и т.д;
• Теперь надо защитить от пены основные части овала со стойкой картоном;
• Заливаем монтажную пену по окружности вокруг подиумов;
• Ждем пока все высохнет. Берем нож и начинаем отсекать, как заядлый скульптор, все лишнее. Придаем необходимую форму подиуму;
• Полку обшиваем карпетом;
• Устанавливаем ее в автомобиль;

Полка акустическая ваз 2107
