Двухтактный ламповый усилитель на 6П3С и 6Н9С

Собственно вирус лампового звука внедрился в меня посредством небольшой статьи, размещённой на этом ресурсе. Вот она, тут находится. Спасибо автору Началось изучение теории по данному вопросу, причём не эзотерическая ересь из интернетов, а книги Цыкина, Гершунского, Войшвилло и тому подобное. Радиолюбительские журналы 60-х годов тоже интересные, многие современные ноу-хау встречаю именно в них.

Сделать усилитель своими руками не получилось, хоть и покупал лампы, дроссели, трансформаторы, потому как отец приобрёл у какого-то радиолюбителя брошенный на полпути усилитель, который так и не заиграл… Пришлось изменить схему фазоинвертора и уменьшить номиналы резисторов (до справочных) в цепи управляющей сетки выходных ламп на землю, так как эти лампы со временем запирались и ток через них не шёл, сводя коэффициент усиления до нуля.

Окончательный вариант схемы привожу ниже. Регулятор громкости исключён за ненадобностью. В принципе, схема простая и в особых пояснениях не нуждается. Электролит в катоде входной лампы специально выбран с небольшой ёмкостью, дабы снизить усиление на низких частотах (не люблю я их) за счёт обратной связи по току. Пила в катодной (и анодной цепи) была сглажена установкой дросселя после диодного моста. Дольше всего боролся с самовозбуждением на частотах от 100 kHz и выше. Резисторы 4.7k перед сеткой выходной лампы и керамика, шунтирующая электролиты в анодном питании оттуда. Так же и сетку пробовал заземлять через ёмкость, и что-то вроде RC-фильтра туда же ставил — всё было бестолку. До тех пор, пока сигнальный шнур от компьютера к усилку не выдернул. Весь ультразвуковой мусор исчез, поскольку шёл со звуковой карты. Будет мне наука на будущее, что бы с ветряными мельницами не сражался.

Фон переменного тока снизился ниже порога слышимости (если не прикладывать голову к колонке) после того, как установил среднюю точку от накала входной лампы на землю, через пару резисторов на 4.7k

Честно говоря, захватившая меня идея заиметь и услышать ламповый звук, вызывала кое-какие сомнения или опасения. Волновал один вопрос, а именно — стоит ли игра свеч? Услышу ли я какую-либо разницу? Если почитать интернеты, то складывается такое впечатление, что услышу всенепременно. Но ведь там же можно почитать и про то, как у людей басы отлипают от динамиков после обматывания межблочного кабеля тремя слоями изоленты. Или же описывают чудесные изменения в звуке от замены простого акустического кабеля на волшебный по 300$ за метр (с обязательной прослушкой правильного направления подключения и с предварительным прогревом кабеля правильной музыкой, что бы электроны нарезали хорошие траектории в проводнике) и прочую мутотень.

Однако то, что я услышал, полностью оправдало и даже превзошло все мои ожидания. Звук приобрёл детальность. Акустическая гитара стала похожа на акустическую гитару, завывания ветра превратилось в завывание ветра, а чирикающие птички на заднем плане стали чирикающими птичками, а не непонятным шумом, принимаемом мною за искажения. Хотя не знаю, как можно описать это словами — это нужно услышать. Прослушав композицию с лампы, тут же повторил её усилителем Романтика 50У-220С и отдельно на Microlab Solo-3 Mk2. Звук стал мутным. Такое чувство, что высокие частоты выкрутили вниз темброблоком, однако последующий подъём высоких частот ситуацию не исправляет — только добавляется всяких щелчков, свиста и прочего шума из высокочастотных динамиков.

Я не буду утверждать, что транзистор фигня, убивает душу и т.д. и т.п. У меня не идеальная эталонная система для сравнения, думаю, что найдётся транзисторный или интегральный усилитель с таким же детализированным звуком (цена вопроса только будет совсем другая). Тем более, что прослушивал музыку я не на Hi-End колонках, а с СОЮЗ 50АС-012. Да и вообще, говорить про убийство звука транзистором абсурдно. Источник сигнала у меня цифровой, весь тракт до одного вольта — полупроводниковый. Да чего уж там мелочиться, уже на студии, в процессе записи музыки, сигнал мог пройти через 300-400 транзисторов (информация из какой-то статьи Лихницкого). Если звук умер уже неоднократно, то с какого перепугу он должен воскреснуть в лампе?

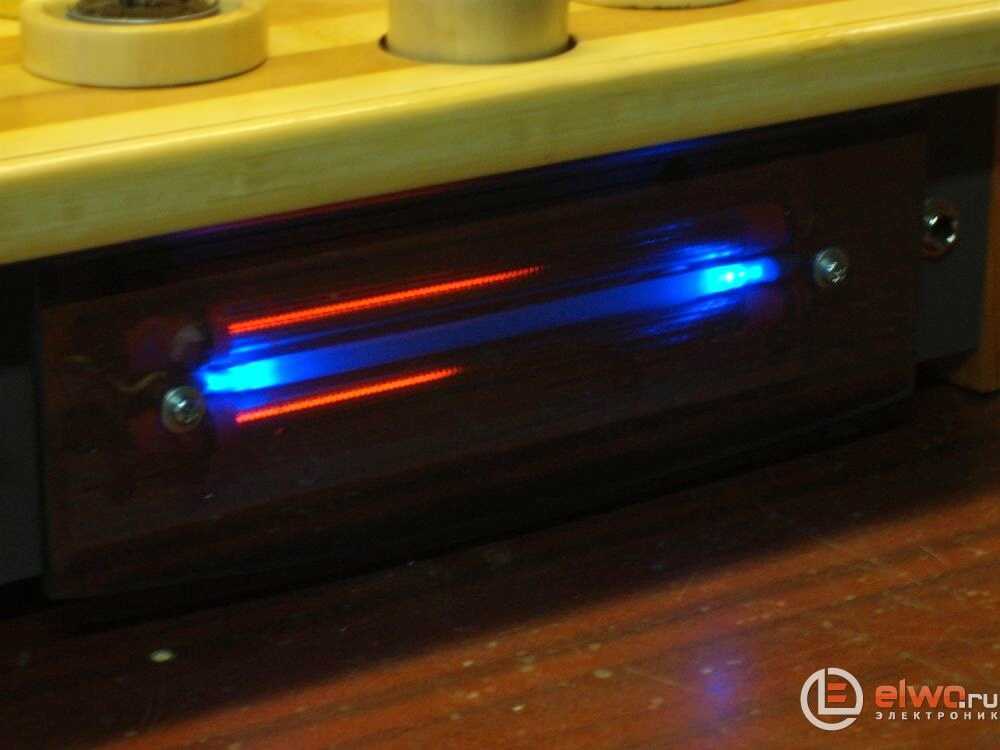

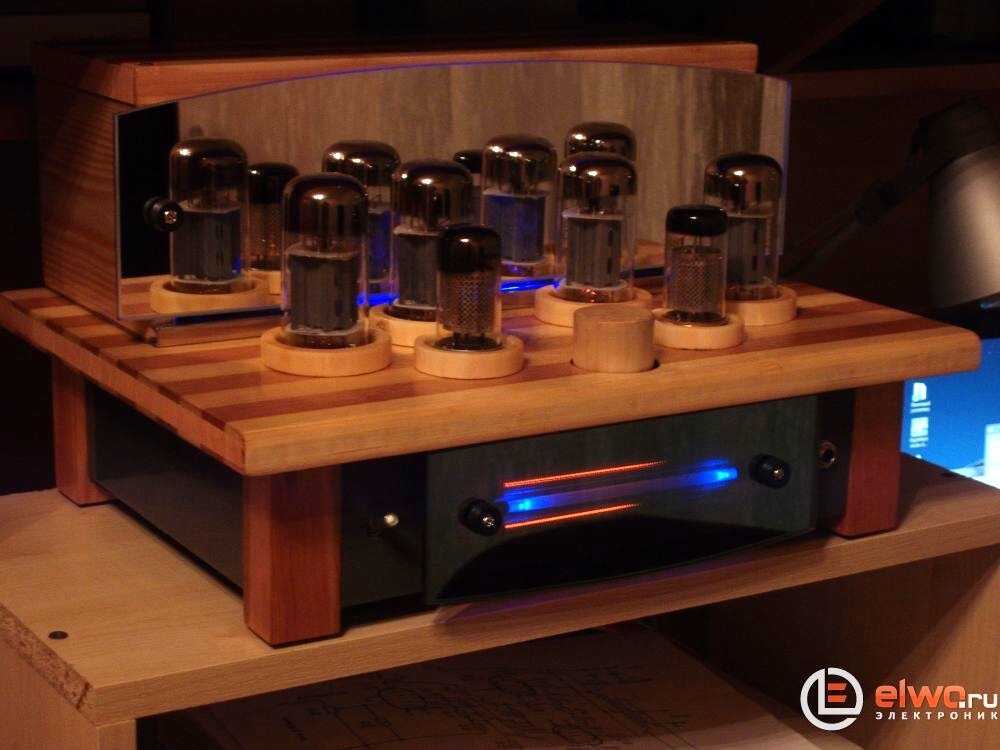

Ладно, отставлю в сторону болтовню и размышления. Добавлю ка ещё пару фотографий.

Обратная связь со мной возможна здесь, в моём журнале, по тегу — звук — записи данной направленности.

Схема на 6Ж8

Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада Л1 и выходным двухтактным каскадом Л2, Л3 отсутствует переходной конденсатор, который вносил бы фазовый сдвиг. Это обстоятельство позволило применить весьма глубокую отрицательную обратную связь без опасности самовозбуждения усилителя. Большая величина отрицательной обратной связи резко снижает коэффициент нелинейных искажений, который при выходной мощности около 6 Вт не превышает 1%. Напряжение обратной связи снимается с обмотки II выходного трансформатора и через сопротивление R8 подается на катод лампы Л1. Цепь обратной связи также не содержит реактивных элементов, которые вносили бы фазовый сдвиг.

Вследствие того что анод лампы Л1 связан гальванически с сеткой лампы Л2, нормальная работа ламп Л2 и Л3 обеспечивается тщательным подбором их режима при помощи сопротивлений R3, R6 и R7 таким образом, чтобы напряжение на управляющих сетках ламп Л2 и Л3 по отношению к их катодам было равно—12 В. При этом оконечный двухтактный каскад работает в режиме класса А. Напряжение на экранную сетку лампы Л1 подается с общего катодного сопротивления R7 ламп Л2 и Л3. Усилитель потребляет ток около 100 мА. Напряжение НЧ, усиленное лампой Л1, подается на сетку лампы Л2. На катоде этой лампы возникает напряжение низкой частоты в — такой же фазе, что и на ее управляющей сетке.

Если заземлить управляющую сетку лампы Л3, то между ней и катодом будут действовать напряжение в противофазе с напряжением между управляющей сеткой и катодом лампы Л2, что и требуется для нормальной работы двухтактного каскада. Непосредственно заземлять управляющую сетку лампы Л3 нельзя, так как при этом нарушится режим работы ламп Л2 и Л3, поэтому она заземлена по низкой частоте через конденсатор С3.

Трансформаторы звука поставил ТВЗ-1-6, с ними на всех приводимых АЧХ всегда подъем от 10 кГц. Это результат действия функции компенсации. Из результата измерений «усилитель + соединительные кабеля» вычитается результат кабелей, что приводит к такому эффекту. Надо сделать себе хороший кабель, тогда такого не будет. При снижении анодного напряжения Кни слегка увеличивается, при увеличении уменьшается.
