Как подключить саб без усилка к магнитоле

Как подключить сабвуфер без усилителя

На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

https://youtube.com/watch?v=a0585m_JCPQ

Как подключить моноблок в 1 ом

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов.

Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности.

Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас.

Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

«Знает каждый карапуз, черный — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Настройка мультимедийной системы автомобиля

Подключение к сабвуферу напрямую

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер — звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

активные;
пассивные.

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
предохранитель;
конденсатор;
плоскогубцы и кусачки;
изолента;
стяжка;
набор гаечных ключей и разводной ключ.

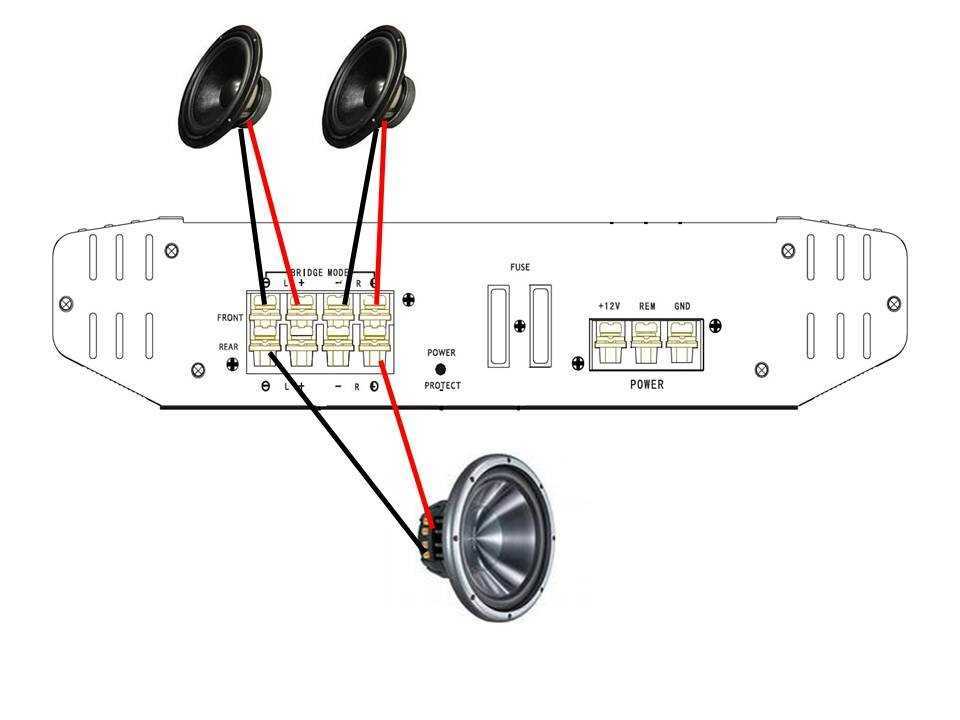

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.
Однако такие устройства обладают не очень большой мощностью.
Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.
В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.
Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину

Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба.
Как подключить сабвуфер и усилитель. Быстро и понятно.

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
А «минусовым» проводом соединяем сабвуфер и аккумулятор
При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
Устанавливать его следует возле самого аккумулятора
Схема установки сабвуфера без усилителя показана на первой картинке статьи
Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

Внимание: Конденсатор подключать к цепи питания следует с учетом полярности

После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Важно: Главная проблема, с которой столкнется любой автолюбитель, который подключает сабвуферную систему, -это плохая состыковка по амплитудно-частотным характеристикам среднечастотных динамиков и сабвуфера. На стыках АЧХ получается или завышение уровня, или его провал, поэтому в некоторых сабвуферах уже предусмотрена опция, которая дает возможность регулировать пограничный уровень для верхней частоты. Если в сабвуфере такая функция есть, настройте ее обязательно, если только приобретаете саб –выбирайте с такой опцией сразу

Если в сабвуфере такая функция есть, настройте ее обязательно, если только приобретаете саб –выбирайте с такой опцией сразу.

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

5 метров силового кабеля 8AWG(красного)
1 метр кабеля 8 AWG черного
5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
Держатель предохранителя FH58
Предохранитель на 40 Ампер
Межблочные кабели
2 метра тюбинга
Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
Все кабели внутри салоне прокладываем под ковролином

Важно: Хорошенько проверьте контакт земли (это минусовая клемма) как на сабвуфере так и на магнитоле

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

выход +12V – это питание (ведется только на аккумулятор через предохранитель)
REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
Клемма GND – это масса (минусовой провод)
Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Внимание: Следует соблюдать правила безопасности, при подсоединении сабвуфера к магнитоле, не производите работы при запущенном двигателе!

Совет: Не перепутайте активный сабвуфер и пассивный, во избежание проблем, подключение пассивного саба требует установки усилителя.

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

Настройка LPF lowpassfilter фильтра

Сейчас классический LPF-фильтр присутствует на сабвуфере практически всегда. Данный вид фильтра дает возможность выбрать порог, при котором начинается блокировка высоких частот, что позволяет просто смешивать сигнал с другими динамиками. Чтобы правильно настроить фильтр, необходимо заранее узнать, как это делается.

Для начала необходимо убедиться в том, что первоначальный параметр не был слишком завышен, а на сабе не перекрываются вуферы: это рискует привести к ненужному акценту на одном уровне частот (около 120 Гц) и нечеткому звучанию акустики. Но если подключается слишком низко, то может возникнуть большой разрыв между автомобильным сигналом и динамиками.

На старте рекомендуют установить LPF-фильтр на частоте 80 Гц, а затем провести тест на звучание и менять его по желанию, пока оно не будет звучать, как требуется владельцу. А на магнитоле фильтр лучше деактивировать. Когда есть шанс применить LPF на главном устройстве, нужно активировать его лишь там. Запускать фильтр одновременно с усилителем не стоит.

Настройка сабсоника

Сабсоник — это фильтр инфразвукового формата, который умеет ставить блок на сверхнизкие частоты, всегда возникающие в некоторых композициях. Данные частоты нельзя уловить по типичному порогу, поскольку они действуют ниже порога человеческого слуха. Но когда они изначально не обрезаны, устройство будет расходовать дополнительную энергию через запуск по отношению к моноблоку.

Можно настроить активный сабвуфер в машине, автоматически блокируя инфранизкие частоты, — прибор сумеет эффективно воспроизводить лишь те, что присутствуют в установленных пределах. Таким образом, исключается непредсказуемый выход из строя двухкатушечного сабвуфера после ускоренного движения диффузора.

Динамик постарается повторять частоты, лежащие за границами уловимого диапазона (20-25 Гц и ниже). Тогда ход диффузора ускорится, что рискует привести к выходу двухкатушечного устройства возле зазора и завершиться повреждением. Впоследствии качество воспроизведения требуемого басового диапазона повышается в качестве, кроме того, растет громкость.

Для настройки сабсоника стоит установить как минимум на 5 Гц ниже уровня порта фазоинвертора. Чтобы выполнить это, следует включить переключатель и двигать его до нужных данных. Когда сабвуфер настроен без ошибок, то пассажирам в машине его не будет слышно, поскольку он не должен провоцировать создание помех центральному сигналу.

Настройка входной чувствительности GAIN

Порой хозяева автомобилей не знают, как совершается правильная настройка входной чувствительности. Данная величина демонстрирует, как получается подать сигнал на вход, чтобы в результате иметь номинальную мощность. Ее следует подкорректировать для напряжения поступающего потока. Стоит корректно настраивать входящую чувствительность, чтобы исключить случайную смену сигнала, искаженный звук или иные сбои относительно динамиков.

Чтобы изменить значения GAIN, понадобятся:

цифровой вольтметр, который умеет измерять значения напряжения переменного тока;
тестовый CD или файл, где сохранена синусоида с исходным уровнем 0 децибел (важно не использовать слабый испытательный сигнал);
инструкция к сабвуферу к машине, в которой упомянуто допустимое выходное напряжение.

Необходимо отсоединить провода колонок от устройства и убедиться, что на головном приборе выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным, поэтому лучше перейти на мостовой режим. Для сбора более точных данных можно использовать осциллограф.

Как подключить сабвуфер к усилителю?

Плоскогубцы и кусачки;
Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
Пластиковые стяжки;
Набор гаечных ключей;
Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

Во внутреннюю обшивку автомобиля;
В пол багажника;
В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.
