Как работает система от LG HDMI CEC Simplink, рассмотрим на примере.
У вас есть телевизор, домашний кинотеатр, подключенный к телевизору по HDMI и например Blu Ray проигрыватель который вы также подключили к телевизору по HDMI. У вас есть три устройства которыми вы можете управлять отдельно, но это не удобно. Если вы активируете на устройствах HDMI CEC (Simplink), если это необходимо, в телевизоре точно надо включить этот режим, то вы можете делать следующее используя дистанционное управление от телевизора.
- Если все устройства включены в электрическую сеть, то включая телевизор у вас также сразу включается Blu Ray проигрыватель и домашний кинотеатр.
- Можно используя дистанционное управление от телевизора управлять проигрывателем. Запустить фильм, использовать паузу и перемотку.
- Можно управлять домашним кинотеатром увеличивать или уменьшать звук.
- При выключении телевизора, все устройства соединённые по Simplink выключаются.
Технология получила название HDMI CEC (синхронизация устройств по HDMI CEC).
Поскольку технология была придумана до эры появления смартфонов на операционной системе Android и плоских телевизоров особого толчка к развитию она не получила. Тем не менее производители применяли и применяют её в своих устройствах и придумывали собственные названия.
В маркетинговых целях, LG обозвала эту технологию Simplink. Но это стандартная технология HDMI CEC.
источник
Что такое DVI?
Расшифровка сокращения – Digital Visual Interface, на русский язык это переводится как «цифровой» видеоинтерфейс.
В зависимости от типа он может использоваться в разнообразных девайсах:
A – наиболее «древний» подвид. Он может отправлять только аналоговый сигнал на уже не современные мониторы.
I – отвечает за две разновидности сигнала: цифровой + аналоговый. Благодаря ему выводится HD-видео.
D – передает только цифровой сигнал. Наиболее современный подвид, который отвечает за передачу картинки 1980 на 1200 pix.
Digital Visual Interface отправляет видеоизображение на мониторы (такой есть, например, в модели 22M38D-B), TV, проекторы. Разъем пользуется популярностью, потому что он:
универсален – можно подключать даже старые мониторы;
практичен – позволяет подключать к ПК несколько мониторов (однако с разрешением не выше HD).
Недостаток – передача только видео, для воспроизведения звука понадобится подключение дополнительного провода.
Мини HDMI против HDMI
Основное различие между HDMI и Mini HDMI заключается в размерах. HDMI — это большая версия, а mini HDMI — меньшая версия. Количество выводов одинаковое, но есть различия в назначении каждого вывода. Несмотря на размер и различие в назначении контактов, других изменений нет. Оба используются для передачи мультимедиа, включая видео и аудио. HDMI, наиболее точно известный как тип A HDMI, встречается на больших устройствах, в то время как mini HDMI, известный как тип C, встречается на небольших устройствах, которые не могут вместить пространство для HDMI типа A.
Изображения любезно предоставлены:
- HDMI — HDMi Mini — HDMI Micro от SIMOBORTOLO (CC BY-SA 4.0)
На что обратить внимание при покупке HDMI кабеля
Перед покупкой HDMI-кабеля стоит внимательно изучить его технические характеристики. Важна длина провода, поэтому следует предварительно провести расчеты, на какую длину потребуется сделать прокладку кабеля. Также стоит определиться, потребуется ли соединение с Интернетом, и совместимы ли сопрягаемые девайсы с данной функцией.
Материал, из которого состоит конструкция кабеля, также влияет на параметры передаваемого сигнала. При этом не стоит забывать о конкретных условиях использования кабельного соединения. Так, кабели с нейлоновым плетением характеризуются гибкостью и простотой перемещения в стесненном пространстве.
Для рядового пользователя подойдет кабель версии 2.0, который обеспечивает высокую скорость обмена данными, поддержку 4K и всех медиаформатов.
Характеристики DVI
Разъемы DVI являются одними из самых популярных и часто встречающихся. Несмотря на то что разработан он был достаточно давно, своей популярностью разъем обязан развитию современных технологий. Так, это вид разъема может похвастаться работой с высокой частотой обновления кадров, в отличие от других входов.
Прежде чем ответить на вопрос, что лучше – DVI или HDMI, рассмотрим, что собой представляет первый. Отметим, что существует несколько видов DVI. Каждый имеет свои особенности, поэтому они не всегда совместимы друг с другом. По этой причине необходимо точно знать, какой именно DVI используется в вашем устройстве.
Как выбрать HDMI кабель для ТВ
Для того, чтобы выбрать подходящий шнур, для начала нужно понимать, какая длина нужна. Стандарт предусматривает длину провода от 0.75 до 10 метров. Но при необходимости его можно удлинять с помощью усилителей-повторителей. Причем, чем длиннее планируется использовать шнур, тем толще он должен быть. Но рекомендуемая длина не должна превышать 3 метра. Разъем HDMI выглядит похожим на USB, но со скошенными углами. Присмотритесь к своей технике, вы можете обнаружить несколько таких портов. Перед тем как подключать устройства нужно выяснить, какой именно протокол HDMI поддерживает ваш прибор.
Качество передаваемого сигнала будет зависеть не только от протяженности кабеля, но и от материала, из которого он изготовлен. Существуют разные спецификации кабеля, имеющие различную пропускную способность и другие характеристики, которые будут описаны ниже. На данном этапе следует знать, информацию какого качества и объема предполагается передавать.
Еще одно из преимуществ провода этой технологии – его невысокая стоимость. Но производители идут на различные ухищрения, чтобы повысить цену кабеля. Это может быть наличие ферритовых колец, позолоченных контактов или экранирование золотой фольгой, которые обеспечивают оптимальное качество передачи, и защищают от помех. Однако самый обычный кабель и шнур с такими дополнениями будут одинаково выполнять свои функции, вот почему нет необходимости в приобретении излишне дополненных кабелей.
Рекомендации по выбору HDMI кабеля
Что нужно, чтобы выбрать правильный HDMI кабель? Если слушать продавцов-консультантов, далеко не уедешь. Их задача – продать как можно более дорогую технику, поэтому возникают всяческие небылицы по поводу того, как определить качество кабеля. Рассмотрим наиболее популярную из них.
Так ли надежно золотое покрытие
Большинство продавцов в магазинах техники усердно «впаривают» своим клиентам кабели HDMI с позолоченными контактами. Они утверждают, что именно такое техническое исполнение защищает сигнал от помех, а потому брать следует только его. Так ли это?
Если ответить коротко – нет. Двоичный цифровой сигнал сам по себе не так сильно подвержен помехам, как аналоговый. Золото – хороший проводник, но контакты покрывают позолотой вовсе не из-за этого. Чтобы передать сигнал, достаточно и медного проводника безо всяких покрытий. Преимущество золота как материала – это устойчивость к коррозии под воздействием влажного воздуха. Однако и обычные контакты, при условии использования кабеля в помещении, будут справляться со своей функцией, не вызывая никаких помех.
Источники возникновения искажений сигнала
Первая причина, по которой возникают искажения – это некачественный кабель. Нарушения в технологии изготовления приводят к тому, что данные не доходят в полном объеме, из-за чего возможно появление артефактов на экране. Вторая причина – передача сигнала на большие расстояния без усилителя. Как уже говорилось, используйте усилители сигналов при суммарной длине кабеля свыше 10 метров. А также, как альтернатива, возможно использовать кабель большего сечения.
Дополнительное предупреждение помех
Некоторые производители HDMI кабелей используют дополнительные средства по предупреждению помех, которые дают значительный эффект. Вот эти методы:
- Дополнительное экранирование. Чаще всего сигнальный кабель в составе HDMI имеет вид обычного проводника. Такое исполнение делает интерфейс подверженным помехам. Хорошее техническое решение – пустить сигнальный канал в виде еще одной витой пары. И благодаря тому, что «плюс» и «минус» постоянно переплетаются, электромагнитные импульсы заглушают друг друга, из-за чего от сигнального кабеля исходит куда меньше помех. Их можно и вовсе «убить», оборудовав сигнальный кабель собственным экраном.
- Ферритовые кольца. То, что вы часто замечали на многих кабелях – утолщение рядом со штекером. Цель таких колец – фильтровать сигнал от помех, повышая его стабильность. А также таким образом возможно свести на нет высокочастотное воздействие извне. Использование ферритовых колец или цилиндров в сочетании с большим сечением шнура и хорошим экранированием – это превосходная защита от любых помех.
Типы устройства
Поскольку список производителей интересующей нас техники довольно широк, стиль ее исполнения может значительно различаться. Кроме того, функционал также бывает разным и зависит от плат, встроенных в устройство. Перечислим основные типы, которые можно найти в продаже.
- Адаптер-транслятор. Назвать его так можно из-за того, что он передает в реальном времени картинку, выводимую на устройстве (смартфоне, планшете и т.д.). Функционал такого агрегата ограничен.
- Плеер. Как ясно из названия, роль заключается в проигрывании на телевизоре фильма или видео из плеера на источнике данных. Функционал можно считать еще более ограниченным, чем в предыдущем варианте.
- «Умный адаптер». Такие устройства обладают собственным программным обеспечением и способны находить для воспроизведения файлы в интернете. По сути, их можно считать приставкой Smart TV с функцией беспроводного WiFi. Обладают функцией дистанционного управления со смартфона или пульта. Самая дорогая разновидность.
- Автономные устройства. Могут быть основаны на одном из трех первых типов. Оборудованы аккумулятором, из-за чего требуют дополнительного питания, которое осуществляется через USB или собственный блок питания.
Функция HDMI CEC (Simplink) в телевизорах LG
Функция HDMI CEC (Simplink) в телевизорах LG
Архивариус » 06 ноя 2020, 18:15
С момента введения в индустрию потребительской электроники – кабель HDMI был в центре споров и различных дискуссий. Одни производители рассматривали его как «ценный инструмент» в их арсенале функционала. Другие возлагают на него надежды, так как он может защищать информацию от копирования, в то время как третьи – высказывают недовольство HDMI из-за его несовместимости с некоторыми интерфейсами и недостатки.
В Интернете выложено много статей по HDMI, но еще не все сказано о данной технологии. Поэтому мы рассмотрим один небольшой аспект, который может упростить ваше восприятие CEC.
CEC ( Consumer Electronics Control ) – что в переводе с английского означает: управление бытовой электроникой . Это протокол управления, который находится в HDMI. Главной особенностью является то, что не все производители называют данный протокол в своих устройствах одинаково. LG, например называют его SimpLink , Samsung – Anynet , а Sony и вовсе BRAVIA Sync . Для того, чтобы вам было проще воспринимать данную информацию — мы приводим список в формате «Фирма производитель -> Название протокола CEC»:
- LG -> SimpLink;
- Samsung -> Anynet+;
- Onkyo -> RIHD;
- Sony -> BRAVIA Sync;
- Hitachi -> HDMI-CEC;
- Pioneer -> Kuro Link;
- Toshiba -> Regza Link и CE-Link;
- Sharp -> Aquos Link;
- Panasonic -> VIERA Link, HDAVI Control и EZ-Sync;
- Philips -> EasyLink;
- Mitsubishi -> NetCommand for HDMI.
Поддерживаемые функции HDMI всех версий
Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.
В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.
А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители)
4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS)
| Функции | HDMI version | ||||||
| 1.0 | 1.1 | 1.2–1.2a | 1.3–1.3a | 1.4–1.4b | 2.0–2.0b | 2.1 | |
| Full HD Blu-ray Disc и HD DVD video | Да | Да | Да | Да | Да | Да | Да |
| Consumer Electronic Control (CEC) | Да | Да | Да | Да | Да | Да | Да |
| DVD-Audio | — | Да | Да | Да | Да | Да | Да |
| Super Audio CD (DSD) | — | — | Да | Да | Да | Да | Да |
| Auto lip-sync | — | — | — | Да | Да | Да | Да |
| Dolby TrueHD / DTS-HD Master Audio | — | — | — | Да | Да | Да | Да |
| Обновленный список CEC команд | — | — | — | Да | Да | Да | Да |
| 3D video | — | — | — | — | Да | Да | Да |
| Ethernet channel (100 Mbit/s) | — | — | — | — | Да | Да | Да |
| Обратный аудио канал (ARC) | — | — | — | — | Да | Да | Да |
| 4 аудио потока | — | — | — | — | — | Да | Да |
| 2 видео потока (Dual View) | — | — | — | — | — | Да | Да |
| Hybrid Log-Gamma (HLG) HDR OETF | — | — | — | — | — | Да | Да |
| Статический HDR (статические HDR метаданные) | — | — | — | — | — | Да | Да |
| Динамический HDR (динамические HDR метаданные) | — | — | — | — | — | — | Да |
| Расширенный Обратный аудио канал (eARC) | — | — | — | — | — | — | Да |
| Переменная частота обновления (режим игры VRR) | — | — | — | — | — | — | Да |
| Технология сжатия видео потока (DSC) | — | — | — | — | — | — | Да |
HDMI-кабели: как это сделано
В кабелях HDMI используются 19-контактные разъемы трех типов: самый массовый полноразмерный HDMI (тип A), mini-HDMI (тип C) и миниатюрный micro-HDMI (тип D), служащий для подключения компактных девайсов. Иногда можно встретить тип «B» с 29-ю контактами для подключения к дисплеям ультравысокого разрешения, а также защищенные от влаги/грязи коннекторы типа «E» с фиксатором (их часто используют в автомобиле).
Стандартный HDMI-шнур, как правило, включает в себя 4 витые пары (каждая с импедансом в 100 Ом, собственным экраном и дренажным проводником), которые передают данные и сигналы синхронизации. Неэкранированная витая пара — протокол DDC для передачи служебных данных между видеоадаптером и ТВ/монитором. Отдельные провода служат для питания и сигналов управления, а для опциональных фишек вроде ARC и Ethernet-канала HEC (HDMI Ethernet Channel, 100 Мбит/с) могут использоваться дополнительные линии.
Схема распределения контактов HDMI-порта
Для упаковки и перевозки AV-посылок, т.е. для кодирования и передачи информации здесь используется протокол дифференциальных сигналов с минимизированными переходами TMDS. Охраняет «почтовых курьеров» профессиональный «телохранитель» — одолженная у корпорации Intel технология HDCP («протокол защиты широкополосных цифровых данных»), которая защищает контент от копирования, т.е. пиратства.
Традиционно проводники оснащаются диэлектриком из полипропилена, HDPE и т.п. Вся эта конструкция укутывается экраном из алюминиевой фольги или алюминированного майлара, а сверху укладывается медная экранирующая оплетка и защитная оболочка. Например, в HDMI-кабелях Monster сами проводники изготовлены из бескислородной меди OFC высокой степени очистки, а 4-уровневое экранирование призвано устранить любые внешние помехи. Также хорошей практикой считается золотое покрытие соединений. В этом месте обычно принято смеяться над «золотыми проводами», но на самом деле причина позолоты банальна донельзя. Золото, уступая меди в проводимости, при длительной эксплуатации ведет себя абсолютно инертно и не окисляется.
Вернусь к истории HDMI. Первая версия получилась вундеркиндом с весьма полезными талантами: достаточно миниатюрный разъем, умение одновременно транслировать HD-видео и многоканальное аудио, а также качественная передача цветового пространства YCbCr. В качестве бонуса имелся управляющий протокол CEC, способный объединить несколько HDMI-устройств в единую управляемую систему. Простота и удобство использования, а также поддержка передачи цифрового HD-аудио и HD-видео одним кабелем и превратили HDMI в настоящего героя нашего времени.

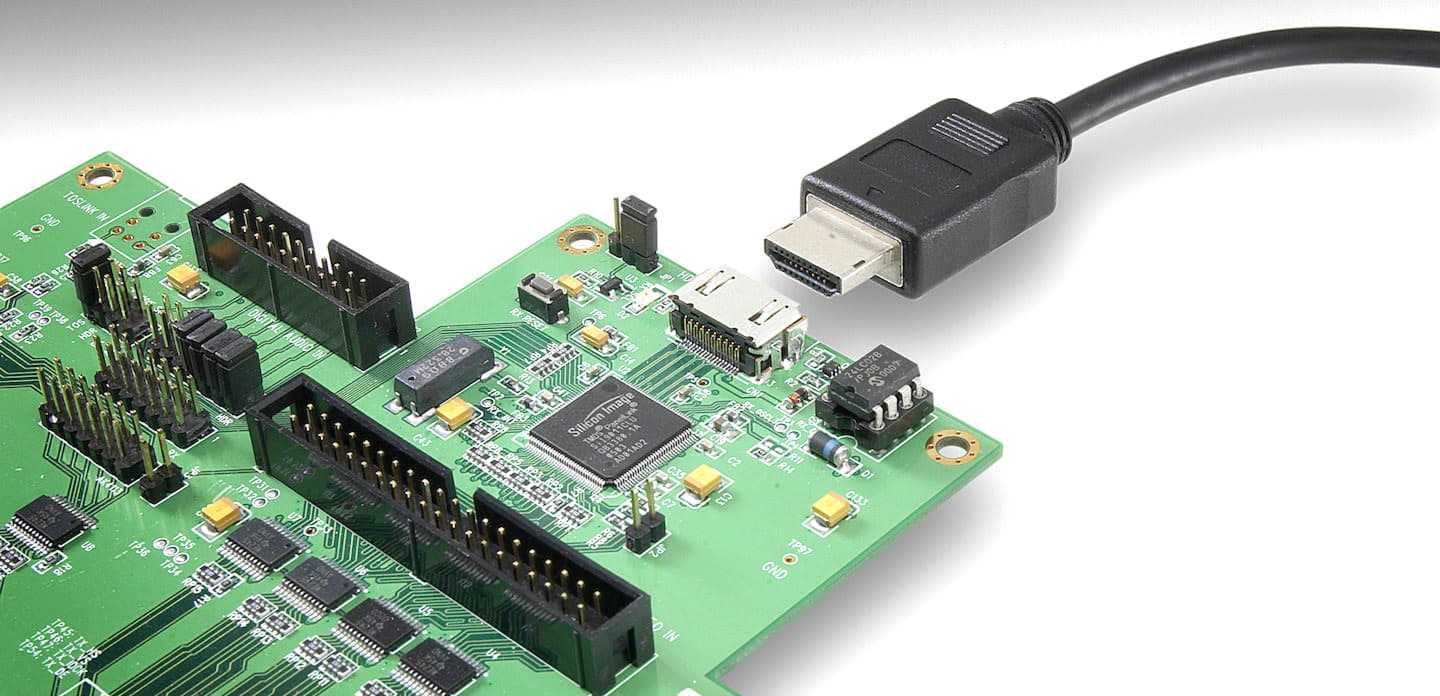

Традиционно порт HDMI крепится к самой плате, поэтому крайне нежелательно расшатывать в стороны разъем при включении/выключении кабеля
Показатель пропускной способности делит HDMI-кабели на стандартные (Standard, «категория 1», не пропускают картинку выше разрешения 1080i и 720p) и высокоскоростные (High Speed, «категория 2», передают 4K и 3D)
Длина HDMI-кабеля обычно составляет от 1 до 3 метров, но может достигать даже 15 м, если используются качественные материалы и элементы конструкции, и, что особенно важно, более толстые проводники
Следите за обозначениями: 24 AWG — указывает на площадь сечения 0,205 мм2 (Это очень хорошо! Такой кабель сможет передать сигнал при длине до 15 метров), а 28 AWG — всего 0,081 мм2 (традиционно до 5 метров у шнуров 1-ой категории). Учтите, что AWG — это американский система маркирования толщины проводов, и чем цифра меньше, тем кабель толще. Однако в случае использования более длинных кабелей для получения изображения без артефактов и искажений придется использовать усилитель сигнала. Высокоскоростные кабели могут передавать видеосигнал в самом высоком разрешении, но на меньшие расстояния.
Кабели HDMI
Существует несколько типов кабелей HDMI, каждый рассчитан на свой уровень производительности. Зная версию разъема (можно посмотреть в инструкции к аппарату) вы выбираете нужный кабель для максимальной производительности.
Они обратно совместимые, то есть вы купили кабель с большей версией, чем вам надо, но он будет работать на разъемах с меньшей производительностью.
Кабельные продукты имеют свой логотип на каждую версию.
Ultra High Speed Cable
Этот новейший кабель HDMI — единственный кабель, который соответствует строгим спецификациям, обеспечивающим поддержку всех функций версии 2.1, включая несжатый 8k/60 и 4K/120. Пропускная способность кабеля составляет до 48 Гбит/с, он обратно совместим с существующими устройствами HDMI и отличается исключительно низким уровнем электромагнитных помех.
Сертификация означает что это качественный сверх высокоскоростной кабель, поддерживающий видео 4K и 8K, HDR, VRR, eARC и все другие функции HDMI-2.1.
Premium High Speed Cable and Premium High Speed Cable with Ethernet
Кабели HDMI премиум-класса — это специальная сертификация для высокоскоростных соединений, которые были разработаны и сертифицированы для сверх надежной работы 4K/UltraHD, включая расширенные функции, такие как 4K/60, HDR и расширенное цветовое пространство, включая BT.2020. Они имеют низкий уровень электромагнитных помех и отмечены сертификационной этикеткой HDMI-кабеля премиум-класса.
Программа разработана, чтобы дать конечным пользователям уверенность при покупке новых кабелей для своих продуктов 4K/UltraHD, которые могут включать такие функции, как 4K/60Hz, BT.2020 и HDR.
High Speed Cable with Ethernet
Этот тип кабеля обеспечивает те же базовые характеристики, что и высокоскоростной кабель, с дополнительным выделенным каналом данных, известным как канал Ethernet, для подключения к сети. Функциональность канала Ethernet доступна только в том случае, если оба связанных аппарата поддерживают канал Ethernet.
High Speed
Высокоскоростной кабель hdmi разработан и протестирован для работы с разрешениями видео 1080p Full HD и выше, включая передовые технологии отображения, такие как 4K/30 Гц, 3D и Deep Color. Если вы используете любую из этих технологий или подключаете свой HD-дисплей 1080p к источнику контента 1080p HD, например, проигрывателю дисков Blu-ray, рекомендуется использовать именно этот кабель.
Стандартный кабель с Ethernet
Этот тип кабеля обеспечивает те же базовые характеристики, что и стандартный, плюс дополнительный выделенный канал данных, известный как канал Ethernet. Функциональность канала Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал Ethernet.
Стандартный кабель HDMI
Стандартный кабель разработан для работы с некоторыми ранними потребительскими устройствами и протестирован на надежную передачу видео 1080i или 720p. Большинство этих соединений были заменены на высокоскоростные, но некоторые из них все еще присутствуют на рынке, и потребители должны отметить, что, хотя они и подходят для некоторых целей, они не поддерживают более поздние разрешения, частоту обновления и требования к полосе пропускания.
| HDMI ARC что это |
| DVI разъем |
| Подключения телевизора к пк |
Что такое HDMI обновлено: 06 июня 2021
Почему возникают проблемы с HDMI
Предполагается, что HDMI позволяет легко соединить все ваши устройства с помощью одного кабеля для передачи аудио и видео. Для этого подключенные устройства должны быть «лицензированы» для связи друг с другом через стандарт, известный как HDCP.
Эта способность распознавать устройства и передавать мультимедиа называется «рукопожатием HDMI». Если оно не работает, это означает, что шифрование HDCP, встроенное в сигнал HDMI, не распознается одним или несколькими подключенными устройствами. Обычно это приводит к тому, что вы не можете смотреть фильмы или играть в видеоигры.
Есть несколько вещей, которые вы можете сделать, чтобы обойти эту проблему. Вот как можно устранить проблемы с HDMI.
Беспроводной HDMI – альтернатива HDMI кабелям
HDMI – это цифровой мультимедийный интерфейс, представленный в 2002 году. На протяжении своего развития технология включала все больше возможностей в один кабель. Сначала появилась комбинация видео и звука. Затем появился реверсивный звуковой канал, позволяющий полностью избавиться от аудиокабелей даже в сложной мультимедийной системе. Кроме того, провод стал поддерживать передачу интернет-контента и 3D-форматов. Всего лишь один кабель заменил более четырех интерфейсов. Однако в исключительных обстоятельствах даже одного кабеля может быть много. Поэтому инженеры приступили к поиску путей для беспроводной передачи видео и аудио сигналов.
По состоянию на 2020 год в продаже можно найти массу небольших, но очень полезных адаптеров. Эти компактные устройства позволяют забыть о проводном подключении к телевизору или ПК. HDMI WiFi передатчик способен перевести цифровой сигнал в беспроводной, который затем будет принят и распознан. Конечно, пропускная способность будет ограничиваться характеристиками технологии. Однако такой переходник можно использовать для вывода на большой экран изображения с портативных устройств. Попробуем разобраться, как же это работает.
