5Управление устройством по шине IIC

Рассмотрим диаграммы информационного обмена с цифровым потенциометром AD5171, представленные в техническом описании:

Рассмотрим диаграммы чтения и записи цифрового потенциометра AD5171

Нас тут интересует диаграмма записи данных в регистр RDAC. Этот регистр используется для управления сопротивлением потенциометра.

Откроем из примеров библиотеки «Wire» скетч: Файл Образцы Wire digital_potentiometer. Загрузим его в память Arduino.

#include <Wire.h> // подключаем библиотеку "Wire"
byte val = 0; // значение для передачи потенциометру

void setup() {
  Wire.begin();   // подключаемся к шине I2C как мастер
}

void loop() {
  Wire.beginTransmission(44); // начинаем обмен с устройством с I2C адресом "44" (0x2C)
  Wire.write(byte(0x00)); // посылаем инструкцию записи в регистр RDAC
  Wire.write(val); // задаём положение 64-позиционного потенциометра
  Wire.endTransmission(); // завершаем I2C передачу

  val++; // инкрементируем val на 1
  if (val == 63) { // по достижении максимума потенциометра
    val = 0; // сбрасываем val
  }
  delay(500);
}

После включения вы видите, как яркость светодиода циклически нарастает, а потом гаснет. При этом мы управляем потенциометром с помощью Arduino по шине I2C.

По ссылкам внизу статьи, в разделе похожих материалов (по тегу), можно найти дополнительные примеры взаимодействия с различными устройствами по интерфейсу IIC, в том числе примеры чтения и записи.

Производные технологии

I²C является основой ACCESS.bus, дисплейного интерфейсного канала данных (DDC) VESA, шины управления системными функциями SMBus. В этих технологиях возможно использование различных напряжений, частоты обмена и наличия отдельных линий прерываний.

Шина IPMB, основанная на использовании двух I²C с целью резервирования и являющаяся основой интерфейса IPMI, применяется в высоконадёжных системах стандартов AdvancedTCA и MicroTCA.

TWI (Two Wire Interface) или TWSI (Two Wire Serial Interface), по сути, та же самая шина I²C, но использует другое название по лицензионным причинам (патенты на I²C уже отменены, 1 октября 2006 года отменены лицензионные отчисления за использование протокола I²C. Однако отчисления сохраняются для выделения эксклюзивного подчинённого адреса на шине I²C.)

Сетевые компоненты I2S

Если есть несколько компонентов I2S, подключенных друг к другу, я называю это сетью I2S. Компоненты сети имеют разные имена, а также разные функции. На следующем рисунке показаны три разные сети, которые я опишу.

На первом изображении у нас есть передатчик, а также приемник. Передатчиком может быть плата ESP NodeMCU, а приемником — плата аудиоразъема I2S, которую мы описываем в следующем разделе. Также у нас есть три провода для подключения устройств I2S.

В этом первом случае передатчик является ведущим, потому что ведущий управляет последовательными линиями синхронизации (SCK) и линиями выбора слова (WS). На втором рисунке мы видим обратное, потому что получатель сообщений I2S также может быть ведущим. Следовательно, линии SCK и WS начинаются от приемника и заканчиваются на передатчике.

На третьем рисунке показано, что внешний контроллер также может быть ведущим устройством, которое генерирует SCK и WS. Контроллер подключен к узлам в сети.

Во всех сетях I2S есть только одно ведущее устройство. Может быть несколько других компонентов, которые принимают или передают звуковые данные.

Структура [ править ]

Существует две формы Cu 2 S: низкотемпературная моноклинная форма («низкохалькоцит»), которая имеет сложную структуру с 96 атомами меди в элементарной ячейке , и гексагональная форма, стабильная при температуре выше 104 ° C. В этой структуре есть 24 кристаллографически различных атома Cu, и эта структура была описана как приближенная к гексагональному плотноупакованному массиву атомов серы с атомами Cu в плоской 3-координации. Первоначально эта структура получила ромбическую ячейку из-за двойникования кристалла образца.

Существует также кристаллографически отличная фаза (минерал джурлеит ) со стехиометрией Cu 1,96 S, которая является нестехиометрической (диапазон Cu 1,934 S-Cu 1,965 S) и имеет моноклинную структуру с 248 атомами меди и 128 атомами серы в элементарной ячейке. Cu 2 S и Cu 1.96 S похожи по внешнему виду, и их трудно отличить друг от друга.

Зачем нам нужен протокол I2S?

Если мы хотим воспроизвести цифровой аудиофайл с помощью платы микроконтроллера, мы должны рассмотреть всю цепочку цифрового аудио. Следующий схематический рисунок показывает, как аудиофайл сохраняется на SD-карте и считывается с платы микроконтроллера. Затем плата подключается к динамику через цифровой контакт и землю.

В моем случае у меня есть образец аудиофайла с частотой дискретизации 44,1 кГц, стереоформатом и глубиной звука 16 бит. На нашей стороне ввода, где мы хотим прочитать музыкальный файл, у нас нет проблем, потому что соединение SPI достаточно быстрое, чтобы качество не ухудшалось во время передачи.

Но со стороны выхода мы должны преобразовать цифровой сигнал в аналоговый сигнал. Это делается с помощью цифро-аналогового преобразователя (ЦАП). В зависимости от используемого микроконтроллера возникают разные проблемы:

  • Arduino и ESP8266: платы Arduino, а также ESP8266 в целом не имеют внутреннего ЦАП, и поэтому вам придется создавать ЦАП с внешними компонентами.
  • ESP32: ESP32 имеет внутренний ЦАП для создания аналогового выходного сигнала, однако ЦАП имеет только 8-битное разрешение. Поскольку у нас есть 16-битный входной сигнал, мы немного потеряем качество.

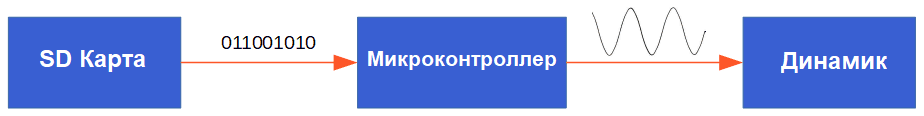

Но как мы можем преобразовать цифровые данные из файла WAVE в динамик? Решением этой проблемы является протокол связи I2S, который поддерживает от 4 до 32 бит данных на выборку. Чтобы сделать нашу жизнь еще проще, мы используем коммутационную плату для аудио MAX98357 I2S. Но сначала мы углубимся в протокол связи I2S.

Объяснение скетча для мастера

Основная часть кода как для ведущего, так и для ведомых устройств — это то, что я называю логическим кодом мигания. Чтобы мигнуть светодиодом 13 на Ардуино, мы должны сделать следующее:

  • Добавим глобальные переменные , , и в верхней части нашего скетча
  • Инициализируйте значения глобальных переменных внутри функции
  • Инициализируйте контакт 13 Arduino как выходной контакт внутри с помощью
  • Добавим код логики мигания внутри функции

Библиотека Wire

Для использования встроенного интерфейса I2C Arduino мы будем использовать библиотеку Wire.

Эта библиотека поставляется в стандартной комплектации с Arduino IDE. Как и в других библиотеках Arduino, библиотека Wire имеет готовые I2C функции, чтобы сделать кодирование проще для нас.

Чтобы использовать функции библиотеки Wire, мы должны добавить его сначала в наш эскиз. В эскизе выше, у нас есть следующая строка в верхней части:

После включения библиотеки мы можем использовать встроенные функции библиотеки.

Первое, что нужно сделать, это подключить устройство к шине I2C. Синтаксис для этого — . Адрес является необязательным для мастер-устройств. Итак, для эскиза мастера Arduino, мы просто добавляем код внутри .

Теперь мы переходим к циклу . Наш код заставит Arduino прочитать значение потенциометра, подключенного к контакту A0, и сохранить его в переменной .

Отправка данных

После сохранения значения с пина A0 в переменную , мы можем отправить значение по I2C. Отправка данных по I2C включает в себя три функции:

Wire.beginTransmission()

Мы инициируем команду отправки, сначала информируя устройства на шине о том, что мы будем отправлять данные.

Для этого мы вызываем функцию . Адрес — это I2C-адрес ведомого прибора, который будет принимать данные. Эта функция делает две вещи:

  1. Она информирует шину о том, что мы будем посылать данные.
  2. Он информирует предполагаемого получателя о том, что данные готовы к получению.

Wire.endTransmission()

После отправки данных нам необходимо освободить сеть, чтобы позволить другим устройствам общаться по сети. Это делается с помощью функции .

Наше ведущее устройство также должно получить положение потенциометра от ведомого устройства. Мы делаем это с помощью , и .

Wire.requestFrom()

Полным синтаксисом запроса данных от ведомого устройства является Wire.requestFrom(адрес, количество).

Адрес — это I2C-адрес ведомого устройства, от которого мы должны получить данные, а количество — это количество байтов, которое нам нужно. Для нашего проекта, адрес ведомого устройства 0x08 и нам нужен один байт.

Внутри мы используем для запроса одного байта данных от ведомого устройства 0x08.

После выдачи команды , за ней должна следовать команда чтения для получения ответа от шины I2C.

Write.available()

Сначала мы проверяем, есть ли данные на шине. Это делается с помощью функции внутри условного оператора . Функция возвращает количество байт, ожидающих чтения.

Wire.read();

Для получения доступных данных мы используем функцию и сохраняем возвращаемое значение в переменную . Каждый вызов функции получает только один байт данных из шины I2C.

Поддержка операционными системами

  • В Linux поддержка I²C обеспечивается специальным модулем для каждого устройства, совместимого с этим стандартом. Файл заголовков для написания клиента I²C — /usr/include/linux/i2c.h. В OpenBSD также добавлена поддержка основных микроконтроллеров и сенсоров I²C;
  • В Sinclair QDOS и Minerva QL поддержка осуществляется через набор расширений фирмы TF Services;
  • В AmigaOS доступ к устройствам I²C осуществляется с помощью библиотеки i2c.library, написанной Вильгельмом Нойкером;
  • eCos поддерживает I²C для нескольких архитектур.
  • Материнские платы EPIA-M поддерживают I²C на уровне форм-фактора Mini-ITX.

Где применяется протокол I2C

Протокол I2C используется для передачи информации только на короткие расстояния. Он обеспечивает достаточно надежную передачу данных из-за наличия в нем сигнала синхронизации. Обычно данный протокол используется для передачи информации от датчиков или других устройств ведущим устройствам. В данном случае несомненным удобством использования протокола I2C является то, что при обмене данными с ведомыми устройствами ведущий микроконтроллер использует минимум линий (контактов). Если вам нужна связь на более далекие расстояния, то вам необходимо присмотреться к протоколу RS232, если же вам нужна более надежная связь чем в протоколе I2C, то вам лучше использовать протокол SPI.

Рекомендации по выбору ксеноновых ламп D2S

Цветовая температура. Одной из важнейших характеристик осветительных приборов является цветовая температура. Она указывается в Кельвинах. В зависимости от температурного диапазона, испускаемый свет может иметь разные оттенки.

  1. Теплый желтый свет излучают ксеноновые лампы с цветовой температурой 3000-3500 К. Они чаще всего применяются в противотуманках, т. к. хорошо пробивают влажный воздух. А вот для головной оптики мощности светового потока в 1500 лм явно недостаточно.
  2. Белый свет, который наблюдается в природе утром (до полудня), излучает ксенон с диапазоном температур 4000-5000 К. Нейтральный световой поток не образует бликов, не ослепляет встречных водителей. Его интенсивности (около 3000 лм) достаточно, чтобы устанавливать лампы в головные фары.
  3. Максимально приближено к дневному свету излучение ксеноновых фар с температурным пределом 5000-6000 К. Они обладают мощным световым потоком яркостью до 3900 лм.
  4. Голубой оттенок появляется при работе ламп, цветовая температура которых достигает 6000-8000 К. Чем выше температура, тем больше заметна синева, но меньше яркость (до 2300 лм). Такие лампы применяются в противотуманках или фарах с линзами.

Блок розжига. Качество свечения зависит не только от мощности ламп, но и от возможностей блока розжига. Этот прибор отвечает за подачу на электроды ксенона высоковольтного импульса. Напряжение на выходе должно составлять 85 В, что является оптимальным для ламп D2S. Если ксеноновая оптика имеет другие показатели напряжения, то потребуется замена и блока розжига.

Шина I2C Ардуино описание

Микроконтроллеры Arduino используют два пина для работы по интерфейсу I2C. В Arduino Uno и Nano линии SDA соответствует аналоговый порт A4, а SCL соответствует аналоговый порт A5. На Ardunio Mega SDA — 20 пин, SCL — 21 пин. Для облегчения работы с шиной I2C и обмена данными между устройствами для Arduino IDE написана стандартная библиотека Wire (скачивать и устанавливать ее не надо).

Для каждого устройства, при подключении к микроконтроллеру, присваивается уникальный адрес (максимум можно подключить 127 устройств). Поменять адрес устройства на шине нельзя, так как он вшит в микросхему. Часто производители предоставляют возможность поменять адрес устройства в небольшом диапазоне, что дает возможность подключить к шине IIC Ардуино несколько одинаковых устройств.

Тестирование Arduino I2C

А вот и самая захватывающая часть — включение питания и тестирование!

Используя Arduino IDE, загрузите эскиз мастера Arduino в одну из Ардуино. Затем загрузите скетч наследника в другую Arduino.

  • Отрегулируйте потенциометр на ведущем устройстве, чтобы регулировать частоту мигания светодиода ведомого устройства.
  • Отрегулируйте потенциометр на ведомом устройстве, чтобы контролировать частоту мигания светодиода ведущего устройства.

Наш код принимает положение потенциометра мастера и посылает его ведомому устройству через I2C. Затем ведомое устройство использует полученное значение для настройки времени задержки мигания светодиода. То же самое происходит и с положением потенциометра ведомого.

ESP8266 vs ESP32

Вкратце сравню ESP8266 с ESP32.

  ESP8266 ESP32
MCU Xtensa Single-core 32-bit L106 Xtensa Dual-Core 32-bit LX6 with 600 DMIPS
802.11 b/g/n Wi-Fi HT20 HT40
Bluetooth X Bluetooth 4.2 and BLE
Typical Frequency 80 MHz 160 MHz
SRAM X
Flash X
GPIO 17 36
Hardware /Software PWM None / 8 channels None / 16 channels
SPI/I2C/I2S/UART 2/1/2/2 4/2/2/2
ADC 10-bit 12-bit
CAN X
Ethernet MAC Interface X
Touch Sensor X
Temperature Sensor X
Hall effect sensor X
Working Temperature -40ºC to 125ºC -40ºC to 125ºC
Price $ (3$ — $6) $$ ($6 — $12)
Where to buy

Использовать GPIO входы/выходы на этих чипах можно по-разному.

Функциональное назначение выводов чипа ESP8266.

При приобретении ESP32 devkit на Aliexpress нужно обращать внимание на количество PIN-ов. Наиболее распространенный вариант — 30 PIN-овый, такой-же как ESP8266

Он стоит в районе 5 USD. Есть вариант на 36 PIN и 38 PIN. На 38 PIN стоит в районе 8 USD. Отличить легко, PIN-ы опускаюся до нижнего края кнопок.

Здесь уже нужно смотреть, что нужно от платы, поскольку може оказаться выгоднее приобрести расширение на 16 GPIO за 1,5 USD, чем переплачивать за PIN-ы на devkit.

Функциональное назначение выводов чипа ESP32 с 36 PIN-ами

В ESP32 встроен ряд датчиков, которые можно использовать при разработке простых решений. Например, можно периодически опрашивать датчик температуры для мониторинга состояния «здоровья» самого чипа, чтобы не допускать его перегрева.

У ESP32 можно использовать 10 входов в качестве емкостных (TOUCH). Присоединенный к ним провод будет изменять емкость при поднесении руки. Например, можно реализовать вечные емкостные кнопки, которые могут быть реализованы на печатной плате, без использования механических компонент.

Аналого-цифровой преобразователь АЦП (ADC)

В ESP8266 только один АЦП (ADC), в то время как в ESP32 доступно 18!!! АЦП, причем 12 битных, в отличие от 10-ти битного АЦП ESP8266. Напряжение срабатывания АЦП в ESP32 можно менять от 0 до 4 V.

I2C адресация модуля ADS1115

16-ти битные внешние модули АЦП с чипом ADS1115 4-х канальные и стоят с доставкой в Россию в районе 1,5 USD. Примерно столько же стоит 12-ти разрядный ADS1015. Datasheet здесь.

Чтобы в ESP8266 получить такое-же количество каналов АЦП, как у ESP32 потребуется 4 шт. внешних АЦП и цена только этих модулей получится в районе 6 USD. Сам чип ESP32 распаянный на плате можно приобрести примерно за 7 USD с доставкой в Россию. Схема подключения здесь.

Если есть сомнения по поводу входного напряжения, то целесообразно использовать внешний АЦП, поскольку выход из строя платы на 4 канала обойдется несколько дешевле, чем потеря микроконтроллера. Либо подстраховываться установкой стабилитрона.

  • 4-х канальный 18-ти разрядный АЦП MCP3424 обойдется примерно в 5 USD. Младший одноканальный брат MCP3421 примерно в 2,5 USD.
  • 2-х канальный 24-х разрядный АЦП ADS1232 обойдется примерно в 4 USD. Есть 4-х канальный вариант ADS1234, но платы с этим чипом отсутствуют на Aliexpress. Доступен только сам чип.
  • 24-битный АЦП ADS 1256 будет уже 8-ми канальным, небольшая экономия, но при этом цена в районе 15 USD за качество оцифровки.
  • 24-х битный АЦП для цифровых весов HX711 обойдется меньше, чем в 2 USD.
  • 3-х канальный 24-х битный АЦП AD7793 обойдется примерно в 7 USD. Datasheet здесь.

Помимо АЦП в ESP32 есть два 8-ми битных ЦАП (DAC).

Мультиплексор/демультиплексор аналоговых входов

Помимо увеличения аналоговых входов с помощью АЦП есть вариант расширения мультиплексором. Хорошая статья на эту тему в которой подробно рассмотрен аналоговый мультиплексор/демультиплексор CD4051/74HC4051. Много вариантов от других производителей.

CD4051 — это 8 канальный аналоговый CMOS мультиплексор/демультиплексор. ДЛя увеличения количества аналоговых входов на 7 потребуется 1 аналоговый и 3 цифровых входа.

Функциональная схема работы мультиплексора/демультиплексора CD4051

Мультиплексор передает сигнал с одного из нескольких входов на единственный выход. Демультиплексор, напротив, передает сигнал с единственного входа на один из информационных выходов.

Если приобретать модуль на Aliexpress, то цена будет в районе 0,8 USD за 8 каналов, 16-ти разрядное АЦП ADS1115 — 1,5 USD за 4 канала. Если же приобретать только микросхему CD4051, то цена будет гораздо ниже микросхемы АЦП.

Что такое мейоз

Второй способ деления эукариотической клетки — мейоз. Это процесс деления клетки, во время которого получаются дочерние клетки — гаметы. У мужчин это сперматозоид, а у женщин яйцеклетка. Гаметы получают только половину генетической информации родительской клетки. Число хромосом уменьшается в два раза.


 Схема мейоза‍

Затем гаметы могут объединяться, образуя новую клетку, сочетающую генетическую информацию обеих клеток-родителей — зиготу. Процесс слияния половых клеток называется оплодотворением. Если зигота совершит цепь митозов, сформируется новый организм.

По промокоду BIO92021 вы получите бесплатный доступ к курсу биологии 9 класса, по промокоду BIO10112021 бесплатный доступ к курсу биологии 10 класса. Выберите нужный раздел и изучайте биологию вместе с домашней онлайн-школой «Фоксфорда»!

Каждая гамета человека содержит 23 хромосомы — гаплоидный набор (n). Когда гаметы объединяются, получается зигота с 46 хромосомами — диплоидный набор (2n).

Во время мейоза одна клетка с 46 хромосомами делится дважды. Первое деление называется мейоз I, второе деление называется мейоз II. Интерфаза между двумя этапами деления мейоза настолько кратковременна, что практически незаметна, и в ней не происходит удвоение ДНК. В результате образуются четыре дочерние клетки, каждая с 23 хромосомами.

Мейоз I подразделяется на четыре фазы, аналогичные фазам митоза:

  • Профаза I (2n4c) — занимает 90% времени. Происходит скручивание молекул ДНК и образование хромосом. Каждая хромосома состоит из двух гомологичных хроматид — 2n4c. Происходит конъюгация хромосом: гомологичные (парные) хромосомы сближаются и скручиваются, образуя структуры из двух соединённых хромосом — такие структуры называют тетрады, или биваленты. Затем гомологичные хромосомы начинают расходиться. При этом происходит кроссинговер — обмен участками между гомологичными хромосомами. В результате этого процесса создаются новые комбинации генов в потомстве. Растворяется ядерная оболочка. Разрушаются ядрышки. Формируется веретено деления.
  • ‍Метафаза I (2n4c) — биваленты выстраиваются на экваторе веретена деления, при этом ориентация центромер к полюсам абсолютно случайная.
  • Анафаза I (хромосомный набор к концу анафазы: у полюсов — 1n2c, в клетке — 2n4c) — гомологичные хромосомы отходят к разным полюсам, при этом сестринские хроматиды всё ещё соединены центромерой. За счёт случайной ориентации центромер распределение хромосом к полюсам также случайно, так как нити веретена прикрепляются произвольно.
  • Телофаза I (1n2c) — происходит деспирализация хромосом. Если интерфаза между делениями длительна, может образоваться новая ядерная оболочка.


Мейоз I‍

Мейоз II подразделяется на четыре такие же фазы:

  • Профаза II (1n2c) — восстанавливается новое веретено деления, ядерная мембрана растворяется, если образовывалась в телофазе I.
  • Метафаза II (1n2c) — хромосомы выстраиваются в экваториальной части веретена, а нити веретена прикрепляются к центромерам.
  • Анафаза II (хромосомный набор у каждого полюса — 1n1c, в клетке — 2n2c) — центромеры расщепляются, двухроматидные хромосомы разделяются, и теперь к каждому полюсу движется однохроматидная хромосома.
  • Телофаза II (1n1c) — происходит деспирализация хромосом, формирование ядерных оболочек и разделение цитоплазмы; в результате двух делений из диплоидной материнской клетки получается четыре гаплоидных дочерних клетки.


Мейоз II‍

Биологическое значение мейоза — образование гаплоидных клеток, отличающихся генетически друг от друга: половых клеток (гамет) у животных  и спор у растений.

Работа схемы

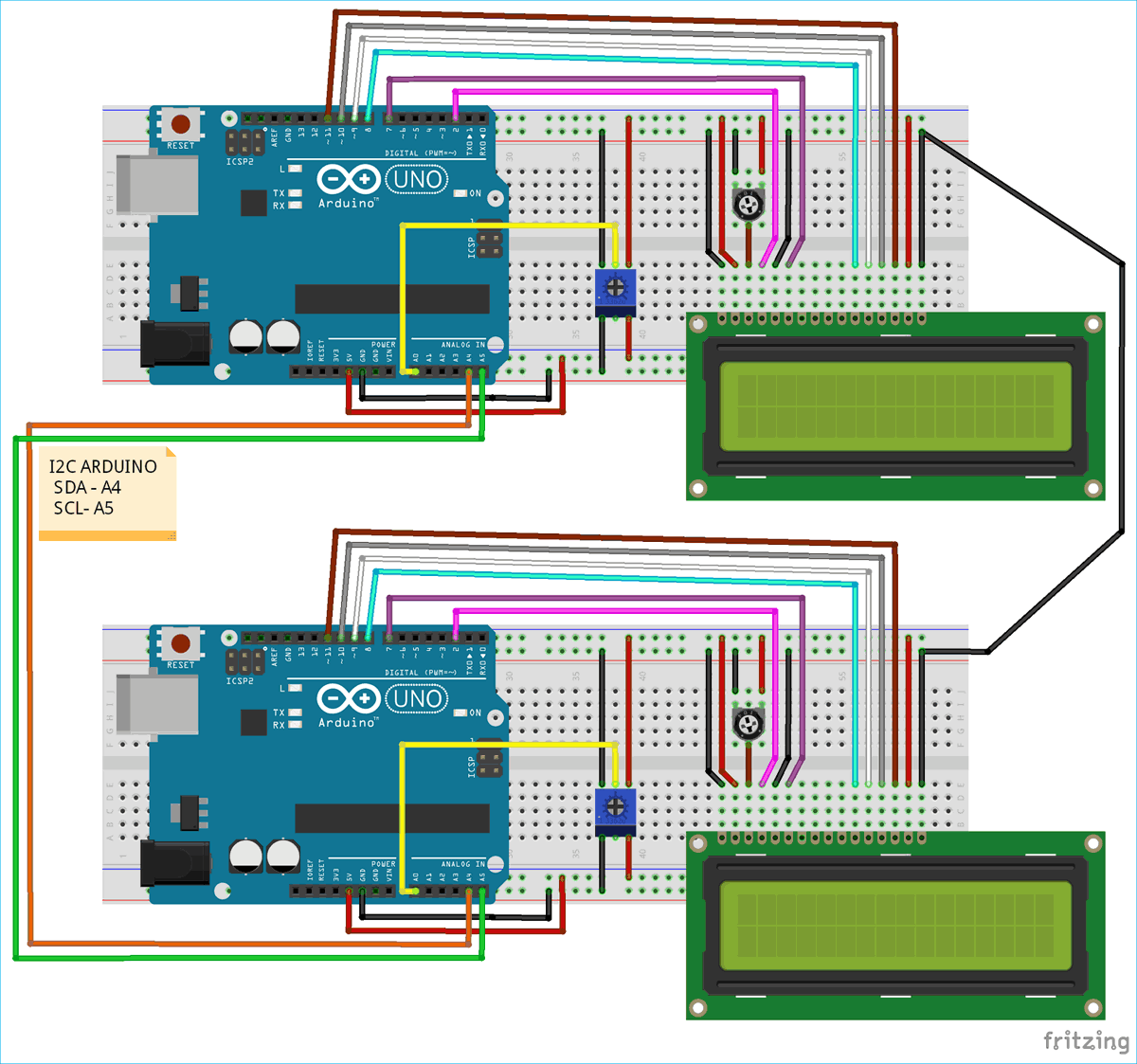

Схема проекта по применению интерфейса I2C в плате Arduino представлена на следующем рисунке.

Для демонстрации возможностей использования связи по протоколу I2C мы использовали две платы Arduino Uno с подключенными к ним ЖК дисплеями и потенциометрами. С помощью потенциометров будут определяться значения, передаваемые между платами в направлениях ведущий-ведомый и ведомый-ведущий.

Мы будем считывать аналоговое значение напряжения, подаваемое на контакт A0 платы Arduino с помощью потенциометра и преобразовывать его в цифровое значение в диапазоне от 0 до 1023 (с помощью АЦП на этом контакте). В дальнейшем эти значения с выхода АЦП (аналогово-цифрового преобразователя) будут преобразовываться в диапазон 0-127 поскольку мы можем передавать только 7-битные данные при помощи протокола I2C. Интерфейс I2C мы будем использовать на выделенных для него в плате Arduino контактах A4 и A5.

Значения на ЖК дисплее, подключенном к ведомой плате Arduino, будут изменяться в зависимости от положения потенциометра на ведущей стороне и наоборот.

Режим Master и Slave интерфейса I2S и способ его подключения к DSP

Доступными интерфейсами I2S DSP TI являются McBSP и McASP, и эти два интерфейса аналогичны.На следующем рисунке показана взаимосвязь между DSP и оборудованием I2S в разных режимах:

TI DSP I2S connecting mode

На рисунке стрелка представляет направление передачи сигнала.Разница между ведущим режимом (Master) и ведомым режимом (Slave) заключается в том, в какую сторону подается тактовый сигнал. При его использовании необходимо обращаться к информации McASP и McBSP. Использование I2S на DSP в основном разделено на следующие этапы:

  1. Выбор устройства, определение режима подключения (Slave или Master)
  2. Разработайте принципиальную схему, правильно подключите электрические отношения
  3. Конфигурация регистра McBSP или McASP
  4. Поместите или получите данные из (в) FIFO

Возможные проблемы при настройке

Здесь рассказано о том, как осуществляется настройка в большинстве случаев. Обычно она происходит автоматически, давая возможность в ближайшее время приступить к просмотру телепередач. Однако иногда в процессе настройки могут возникать проблемы. Самыми распространёнными из них являются следующие:

  1. Неправильно настроенная антенна. Если она не направлена точно, то это вызовет резкое снижение качества сигнала. Если пользователь столкнулся с этим, он должен обеспечить её правильное направление.
  2. Использование ресивера – возможны ошибки при его подключении.
  3. Иногда предоставленная провайдером CAM карта не обеспечивает качественный контакт. В этом случае нужно её правильно поместить в разъём.
  4. Иногда телевизор использует устаревшую прошивку. В этом случае её надо обновить до самой последней.
  5. В некоторых случаях проблемы с сигналом могут возникнуть из-за технического сбоя передатчика. В этом случае рекомендуется позвонить провайдеру и уточнить ситуацию.

Что такое I2C?

c — это аббревиатура от Inter-Integrated Circuit (меж-интеграционная цепь или последовательная асимметричная шина).

I2C — низкоскоростной последовательный протокол связи, подходящий для передачи данных на короткие расстояния. Если вам необходимо передавать данные на большие расстояния, этот протокол не рекомендуется. Пример простой сети I2C показан ниже.

Как видно на диаграмме, преимущество использования I2C состоит в том, что для связи с несколькими устройствами требуется всего два провода.

Вся связь проходит по двум проводам к ведущему и ведомым устройствам и от них. Это очень полезно при выполнении проектов Arduino, так как Arduino имеет ограниченное количество входных/выходных контактов.

Многие датчики и модули, предназначенные для Arduino используют I2C для связи.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Басы в технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
