Сабвуфер эффект низкочастотного звука динамика

Подвес динамика

Центрирующая шайба (она же — внутренний подвес динамика) также отличается прочностью и подвижностью. Эти свойства обеспечиваются особенностью изготовления элемента. Его производят путем прессования прочной ткани с эластичной пропиткой.

Большинство динамиков снабжены одной центрирующей шайбой. Но в конструкции отдельных колонок (как правило, для сабвуферов высокой мощности) применяются две последовательно расположенные шайбы.

Внешний подвес динамика имеет несколько иное исполнение. С начала развития акустического оборудования его делали в виде концентрических волн (гофров) по периметру бумажного диффузора. Сегодня его выполняют чаще всего из синтетических материалов – например, искусственного бутадиенового каучука.

Соединение обоих подвесов динамиков должно быть выполнено таким образом, чтобы вся система осуществляла параллельное возвратно-поступательное перемещение вдоль оси устройства.

Строение динамика: наглядно и доступно

Основой любого динамика является каркас, также именуемый нередко «корзиной» или «пауком». В каркас помещены все остальные конструктивные элементы.

В тыльной части каркаса расположен кольцевой зазор, который образован магнитным керном (сердечником) и кольцевым магнитом. Минимальное расстояние между сердечником и кольцевым магнитом, также имеющее форму кольца, обеспечивает максимальное мощное магнитное поле.

В магнитном зазоре располагается звуковая катушка. Она образована путем наматывания на цилиндрический тонкостенный каркас металлической проволоки, что покрывается слоем изолирующего лака. При воздействии магнитного поля, которое возникает при прохождении переменного тока, звуковая катушка движется возвратно-поступательно в соответствии с формой воспроизводимых звуковых колебаний.

Каркас звуковой катушки прикреплен к диффузору. Последний представляет собой подвижный элемент конструкции динамика колонки, непосредственно воспроизводящий звук. Для возможности осуществлять колебания диффузор имеет подвесы – тонкие шайбы с концентрическими выпуклостями. Выполненные из гибкого материала, подвесы диффузора допускают его движение вдоль оси симметрии. Диффузор движется вперед-назад под воздействием голосовой катушки, через которую по безмоментным проводам подается переменный ток.

Передняя часть диффузора закрыта пылезащитным колпачком. Этот предохранительный конструктивный элемент выполняет одновременно защитную и декоративную функцию.

Таким образом, разобрав строение динамика колонки, можно переходить к более детальному рассмотрению специфики каждого из элементов. Различные технологии и материалы, используемые для их создания, определяют колоссальное разнообразие такой высокотехнологичной продукции.

Для каждой полосы — свой динамик и вариант акустического оформления

Не стоит забывать, что в случае с широкополосным динамиком, ему понадобится один собственный кабинет с тщательно просчитанными характеристиками. Но если мы имеем дело с двух- или более полосной системой, то излучатель каждой полосы частот должен получить свое отдельное акустическое оформление.

Существовали различные воззрения на максимальное необходимое количество частотных полос в акустике. В некоторых образцах колонок семидесятых годов прошлого столетия, например, таких полос могло быть до 5–7. Сейчас пришли вроде бы к оптимальному количеству полос для полноразмерных акустических систем — от двух до четырех. В полочных и бюджетных напольных системах чаще делают две полосы, а более серьезные модели могут вдобавок к трем полосам иметь излучатель самых верхних частот, который называют супертвитером.

Некоторые разработчики очень много внимания уделяют форме камер драйверов

Чаще всего полноразмерная напольная колонка имеет три полосы, и тогда практически весь объем кабинета отдается под акустическое оформление низкочастотного динамика/ов. Среднечастотник имеет свой собственный бокс внутри корпуса колонки, который полностью изолирует заднюю сторону диффузора динамика от влияния низкочастотника. Что касается твитера, то тыльная сторона мембраны работает на небольшой объем, образованный конструкцией самого динамика, либо на специально сформированные дополнительные полости, например, в виде трубки.

Спереди пищалка чаще всего имеет вариант рупорного оформления, который в последнее время часто называют волноводом. Это рупор широкого раскрытия, рассчитанный таким образом, чтобы диаграмма направленности пищалки соответствовала всем остальным излучателям, формируя правильную область прослушивания, то есть область, в которой звучание нашей колонки будет наиболее качественным.

Как автоматы спасают от короткого замыкания

Принцип их работы построен на тепловом и электромагнитном расцепителях. Тепловой сделан в виде биметаллической пластины, которая при перегрузках на линии деформируется и приводит в действие механизм расцепления.

Электромагнитный — построен на работе магнитного поля, возникающего при прохождении тока в разы превышающего номинальный и срабатывает за доли секунды. Таким образом мгновенный разрыв контактов спасает от серьезных последствий короткого замыкания. Выбирают автоматы по двум параметрам:

• Номинальному току, который безопасно пропускает тепловой расцепитель;
• Времятоковой характеристике — задержке перед срабатыванием.

Сделать это не сложно, и можно даже самостоятельно. Так например, многие интернет магазины предлагают хорошие каталоги с детальными характеристиками автоматических вылючателей.

Расчет номинала

Прежде необходимо рассчитать максимальную нагрузку на линии. Например, если нужно защитить розеточную группу с нагрузкой не более 3 кВт нужен номинал 16А. Расчет делается по простой формуле:

• для однофазной сети I = P/ U;
• для трехфазной I = P / (U×cosφ),

где I — сила тока (А), P — максимальная нагрузка (Вт), U — сетевое напряжение (В), cosφ — коэффициент мощности, по умолчанию равняется √3 или 1,7.

Расчет времятоковой характеристики

Характеристика расцепления выбирается исходя из набора потребителей. Например, все электрооборудование, работающее на электромоторах издает пусковые токи, в несколько раз превышающие номинальный. Чтобы расцепитель на них не реагировал, ему нужна небольшая задержка перед срабатыванием. Автоматические выключатели делятся на три типа:

• B — с наименьшей задержкой перед срабатыванием. Ставятся на линии без пусковых токов (освещение, нагревательные приборы и пр.);
• C — со средней задержкой, для розеток, куда время от времени могут подключаться потребители с электромоторами;
• D — с наибольшей задержкой, предназначены для линий с высокими пусковыми токами (водяные насосы, холодильники и пр.).

В быту часто ставят автомат по селективному методу, когда самый мощный стоит на вводе, чуть слабее — на розетках и еще слабее — на отдельных потребителях. В таком случае при возникновении КЗ первым сработает АВ наименьшего номинала на линии, а остальные сетевые ветки продолжат работать.

Например, если стоит хоть один автомат типа D, на вводе должен стоять такой же, не ниже, иначе при аварии вводной АВ сработает первым и вся сеть останется обесточенной. По такому же принципу ставят и УЗО.

Фазоинвертор, лабиринт, ПАС

Акустическое оформление «закрытый ящик» при неплохом звучании имеет и негативные моменты. Мало того, что сам по себе коэффициент полезного действия нашего динамика не так уж высок. В закрытом ящике к тому же «работает» только передняя поверхность диффузора, излучение задней поверхности до нашего слуха не доходит, понижая КПД системы приблизительно вдвое.

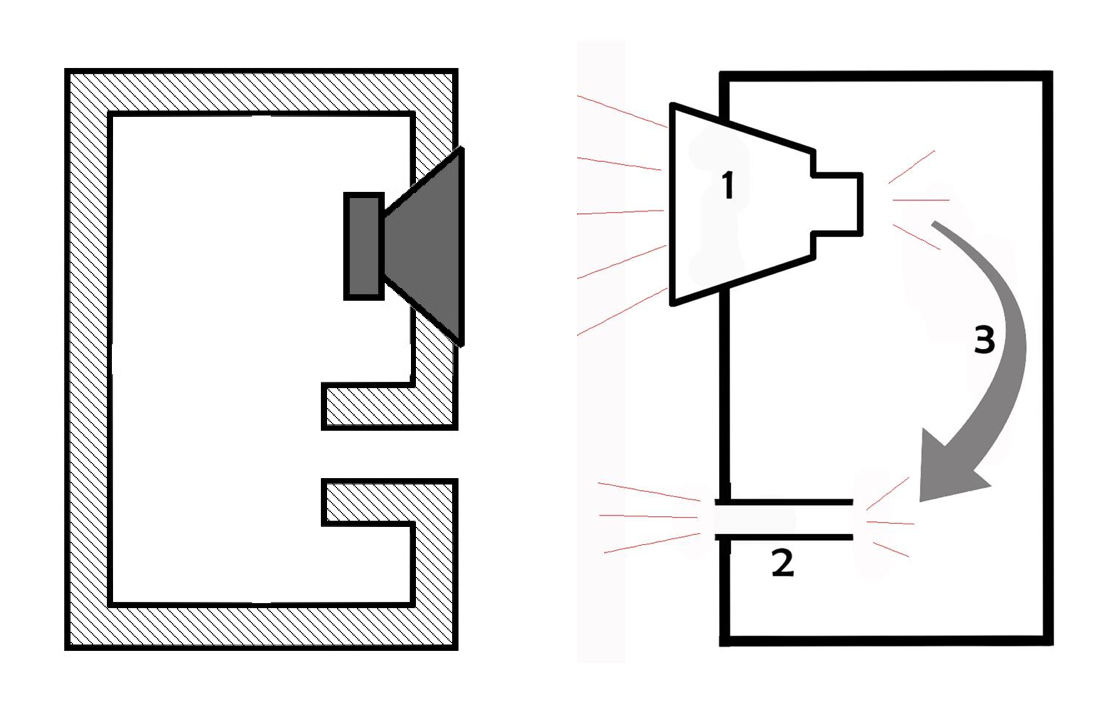

Применить с пользой излучение с задней стороны диффузора позволяет акустическое оформление «фазоинвертор». В ящик вставляется труба, и ее геометрия в сочетании с объемом ящика рассчитывается таким образом, чтобы резонанс получившейся системы приходился в нужную область частотного диапазона, а излучение в этой частотной области для слушателя было синфазным (синхронным) с передней поверхностью диффузора.

Таким образом, излучение, «забранное» от задней поверхности диффузора, дополняет излучение передней. КПД системы на низких частотах резко повышается. Именно поэтому практически в большинстве современных колонок используется фазоинвертор. С другой стороны, такое оформление может привести к определенному падению качества звучания, причем именно в басовом диапазоне.

Акустическое оформление — трасмиссионная линия

Отдельным классом акустического оформления считается лабиринтное, в котором к тыльной стороне динамика примыкает достаточно длинный фазоинвертор, сделанный в виде некоего криволинейного канала. Кроме того, и сам порт фазоинвертора может иметь переменное сечение и специальную аэродинамическую геометрию поверхностей, которая предотвращает дополнительные призвуки от движения столба воздуха внутри фазоинвертора.

Иногда это действительно похоже на лабиринт

Отчасти аналогичный принцип реализован в акустическом оформлении с применением панели акустического сопротивления, когда, к примеру, задняя стенка закрытого ящика делается перфорированной, то есть, с множеством отверстий, закрытых тканью, создающей определенное сопротивление потоку воздуха.

Причины возникновения короткого замыкания

Логическая защита шин

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

1. Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

1. Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
2. Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

1. Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Короткое замыкание, его причины и последствия

Прежде чем переходить к вопросу, о том, как найти короткое замыкание в скрытой проводке, нужно разобраться с неприятным и опасным явлением, узнать его причины. В этом случае у мастера будет возможность предупредить возникновение таких внештатных ситуаций.

Что такое короткое замыкание?

Для того чтобы объяснить, что такое короткое замыкание, один умный человек привел аналог КЗ, но в бытовой гидравлике. Это внезапный срыв крана. Запорное устройство, работающее исправно, создает потоку воды необходимое сопротивление. Если кран вдруг срывается с резьбы, то сопротивление сразу же падает, а сила напора многократно возрастает. В этом случае хозяевам грозит потоп, ЧП с электросетью может закончиться пожаром.

Короткое замыкание, или КЗ — возникновение контакта между проводниками, имеющими разный потенциал. Причина — возрастание силы тока при снижении сопротивления элементов. Если говорить о типичной электропроводке в квартирах, то в этом случае ЧП провоцирует «внезапная встреча» фазного и нулевого провода. Если в частном доме трехфазное электропитание, то вариантов опасного контакта несколько. Например, замыкание возможно между фазой и нейтралью, а также между фазами, КЗ на землю.

Сила тока при таком контакте сильно увеличивается из-за незначительного сопротивления проводников. Последствием этого явления становится резкий скачок температуры, он провоцирует их нагрев. Если по каким-то причинам не сможет сработать защитный автомат, то температура может достичь предельного значения. Следствием критических величин нередко становится возгорание изоляции и тех материалов, которые легко самовоспламеняются.

Причины, провоцирующие короткое замыкание

Вызвать такую внештатную ситуацию в бытовой проводке может несколько разных факторов. Например:

1. Состояние изоляционных материалов, которые далеки от идеальных. Причины — их старение, особенно в местах перегибов. Свою лепту способна внести повышенная влажность, вызванная «потопом», случившимся из-за халатности соседей.
2. Механическое повреждение изоляции из-за случайного повреждения скрытой проводки. Простые примеры — гвоздь, вбитый в стену, «вмешательство» дрели или перфоратора. Чтобы предотвратить такое ЧП, перед ремонтом рекомендуют узнать, где именно находится проводка.
3. Состояние изношенной проводки. Нередко такие аварии происходят в старых домах, где главные элементы электросети не рассчитаны на реальную мощность всех бытовых электроприборов. Следствие длительной перегрузки — перегрев, расплавление изоляции.
4. Неисправности, возникающие в бытовой технике. Они также провоцируют короткое замыкание в электросети.
5. Обрыв проводов энергосетей из-за порывов ветра, налипания снега и т. д.
6. Некачественный монтаж, некорректный выбор проводников, их сечения.
7. Электроприборы (розетки, выключатели) с плохими контактами.

Самые необычные провокаторы аварии — почти вездесущие грызуны, которые могут решить поточить резцы о первый попавшийся предмет, и тем самым совершить преступление «против человечества» — перегрызть кабель. Такие случаи не повсеместное явление, но они бывают.

Причем иногда «отличаются» мирные питомцы, которые посягают на другое, движимое имущество. Например, «прославился» хомяк, по воле «судьбы» попавший в хозяйский автомобиль, и ставший потом причиной его дорогостоящего ремонта.

Серьезные последствия

Результатом короткого замыкания для хозяев жилья становится:

выход приборов из строя: в некоторых случаях их ремонт невозможен;
разрыв/расплавление выключателей, проводов, розеток;
нагрев и воспламенение изоляционных материалов;
взрыв, пожар: возможны ожоги и другие травмы;
худшее последствие — поражение током.

Во всех случаях важнее всего быстро обнаружить источник проблемы и устранить опасность. К сожалению, короткое замыкание происходит внезапно, предотвратить его или заранее определить «слабое» место в сети невозможно.

Питание — основа

Проверьте всю проводку по питанию:

• правильность подключения и коммутации;
• надежность и чистоту контактов (не поленитесь проверить каждый);
• исправность (целостность) предохранителя;
• правильность заземления.

Если у вас несколько усилителей и минус не от аккумулятора, то они должны быть заземлены в одной точке. Проверьте не контактирует ли корпус усилителя с корпусом авто. Управляющий провод не должен быть запитан от постоянного плюса, необходимо подключать его к соответствующему пину магнитолы. Если проблема не ушла или причины не найдены, то попробуйте для проверки бросить временный минусовой провод до АКБ.

Часто именно по этим причинам хлопает сабвуфер .

Скорость звука

Скорость звука напрямую зависит от характеристик среды, в которой он распространяется. Она определяется (зависима) двумя свойствами среды: упругостью и плотностью материала. Скорость звука в твёрдых телах соответственно напрямую зависит от типа материала и его свойств. Скорость в газовых средах зависит только от одного типа деформации среды: сжатие-разрежение. Изменение давления в звуковой волне происходит без теплообмена с окружающими частицами и носит название адиабатическое. Скорость звука в газе зависит в основном от температуры — возрастает при повышении температуры и падает при понижении. Так же скорость звука в газообразной среде зависит от размеров и массы самих молекул газа, — чем масса и размер частиц меньше, тем «проводимость» волны больше и больше соответственно скорость.

В жидкой и твёрдой средах принцип распространения и скорость звука аналогичны тому, как волна распространяется в воздухе: путём сжатия-разряжения

Но в данных средах, помимо той же зависимости от температуры, достаточно важное значение имеет плотность среды и её состав/структура. Чем меньше плотность вещества, тем скорость звука выше и наоборот

Зависимость же от состава среды сложнее и определяется в каждом конкретном случае с учётом расположения и взаимодействия молекул/атомов.

Скорость звука в воздухе при t, °C 20: 343 м/с Скорость звука в дистиллированной воде при t, °C 20: 1481 м/с Скорость звука в стали при t, °C 20: 5000 м/с

Угол излучения звука

Если колонка будет слишком высоко направлена, это отразится на чистоте музыки. Высокие частоты будут хуже передаваться. Опыт показывает, что угол наклона, превышающий 60 градусов, искажает передачу звукового сигнала. По этой причине, создавая наружный экран, следует точно рассчитать эту величину.

Изготавливая наружную конструкцию, вначале необходимо надежно закрепить внутренний экран. Затем внешний короб либо изначально изготавливается с нужным наклоном к вертикали, либо прикручивается наискось саморезами. Пустоты заполняются шпаклевкой. Вся конструкция обрабатывается стекловолокном и обтягивается соответствующей тканью.

Что делать

Прежде всего вся проводка автомагнитолы проверяется на наличие повреждений. В случае неплотной посадки штекера антенны его следует вынуть, очистить от грязи и окислов. Если повредилась или оборвалась экранная оболочка радиочастотного кабеля, то штекер требуется перепаять. Если фон не пропал, то генератор проверяется на износ щеток и коллектора.

При возникновении помех, когда запускается мотор, проверяется стартер. Неисправные детали во всех случаях заменяются. Следует проверить свечи зажигания и высоковольтные провода. При обнаружении пробоев и трещин детали заменяются. Соединения с линейным выходом тоже осматриваются, очищаются и обжимаются. Цепи питания проверяются на надежность соединения.

Еще один способ решения этой проблемы — подключение магнитолы к другой точке, например напрямую к аккумулятору. Для замены предохранителя линейных выходов можно обратиться в сервисный центр. Для устранения фона необходимо следовать простому правилу: не следует прокладывать провода автомагнитолы в машине рядом со жгутами систем зажигания и управления двигателем.

Опции темы

Поиск по теме

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Как правильно расположить динамики?

Качество звучания акустики напрямую зависит от того, насколько прочно закреплены колонки. По этой причине акустический экран изготавливается из дерева. В стандартном исполнении красота звука начинает ощущаться, когда вес всей конструкции составляет более 7кг. Но для достижения максимального эффекта увеличение массы конструкции приветствуется. Главное – чтобы петли дверей выдержали такой вес.

Когда соединяются экраны, между ними не должно быть зазоров. В противном случае вибрация динамика разъединит элементы, или они начнут дребезжать. Наружный экран нельзя устанавливать без внутреннего. Причина тому – музыка не будет отличаться от звучания обычных колонок.

Что касается саморезов, то они должны быть сделаны из цветного металла. В противном случае они будут намагничиватсья, и искажать работу динамика.

Звуковая катушка

Следующий немаловажный элемент устройства динамика акустической системы – звуковая катушка. Для ее каркаса применяется широкий спектр материалов – плотная бумага, термостойкие пластики, алюминиевые или титановые сплавы и другие.

На каркасе голосовой катушки чаще всего намотана медная проволока, в отдельных случаях – алюминиевая либо биметаллическая (алюминиевая с омедненным наружным покрытием для оптимизации характеристик проводимости).

Для большей плотности намотки (количества витков) и плотности контакта используют прямоугольную или же шестигранную в сечении проволоку.

В отдельных ВЧ динамиках реализуется заполнение магнитного зазора жидкостью из мелкодисперсного металлического порошка. Такое решение обеспечивает более эффективное охлаждение катушки и положительно сказывается на качестве звучания динамика.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

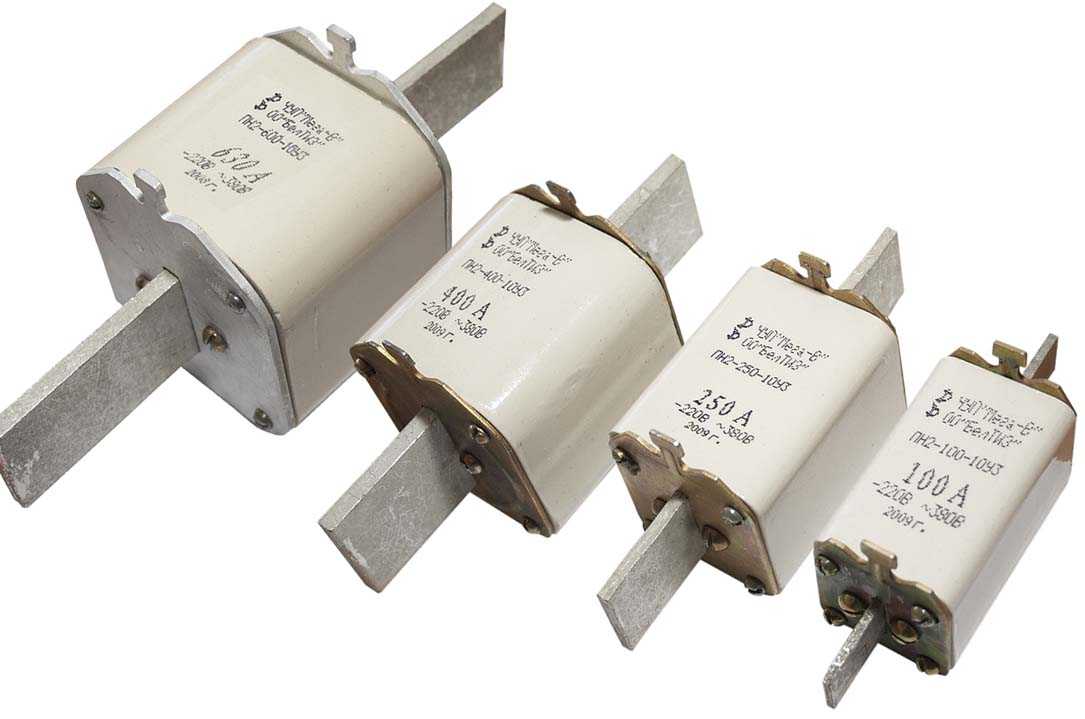

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

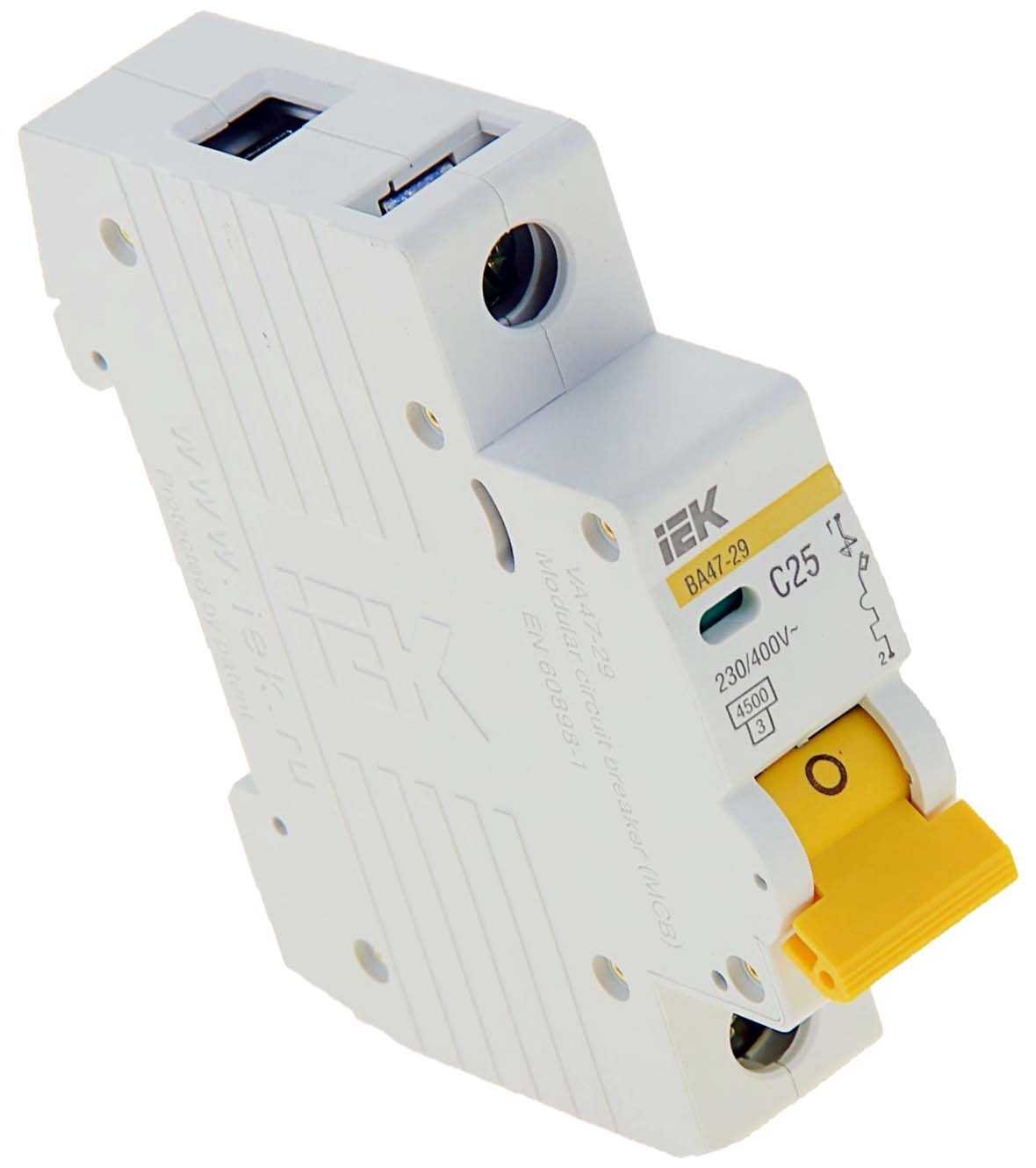

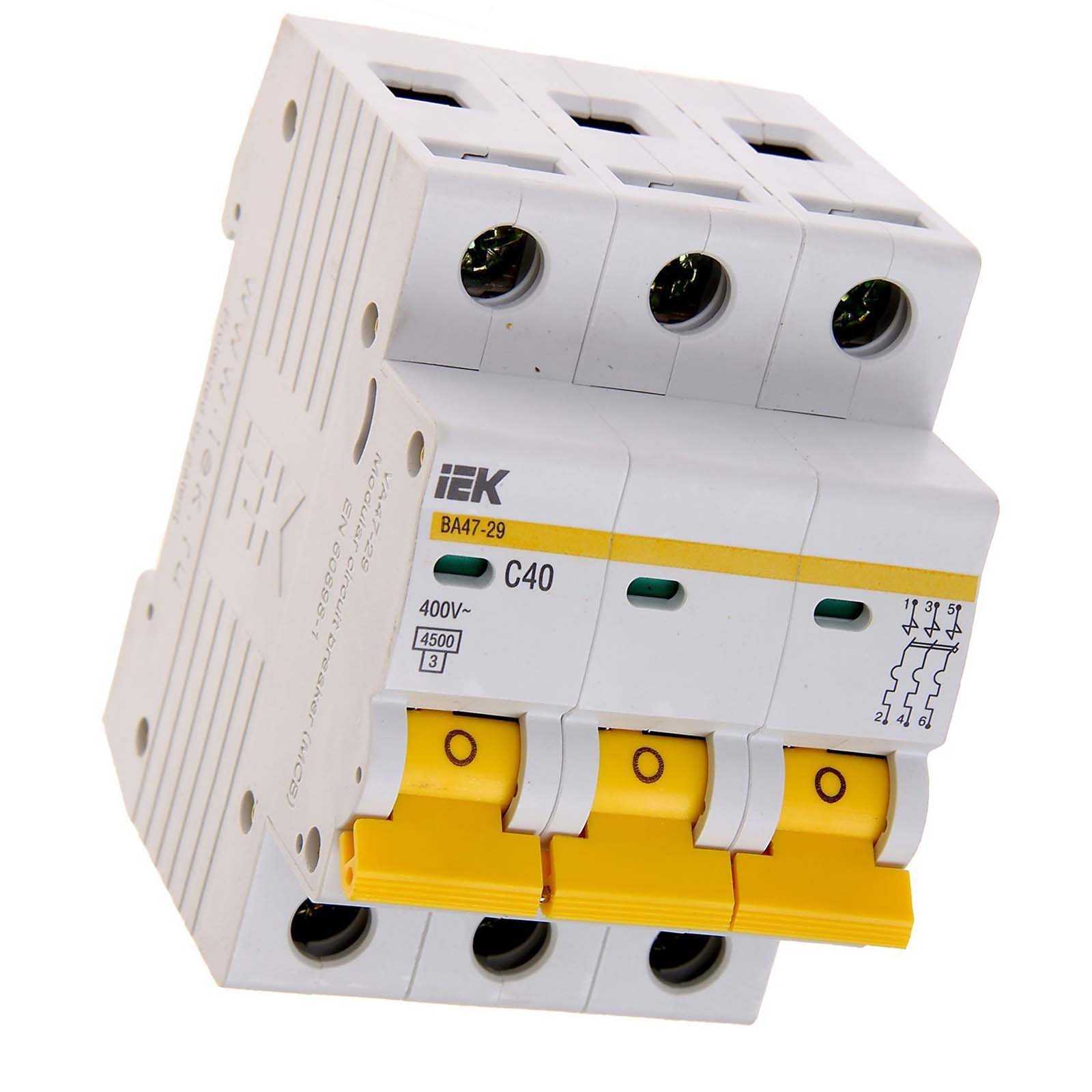

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа — трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

• Плавкие предохранители (применяются в том числе в бытовых электроприборах).
• Автоматические выключатели.
• Стабилизаторы напряжения.
• Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

• Устройствами релейной защиты и другим отключающим оборудованием.
• Понижающими трансформаторами.
• Распараллеливанием цепей.
• Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I — сила тока в цепи, А

U — напряжение, В

R — сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления — меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Краевой гофр

Этот элемент также называют «воротником». Это пластиковая или резиновая окантовка, описывающая электродинамический механизм по всей площади. Иногда в качестве основного материала применяют натуральные ткани со специальным, ослабляющим колебания покрытием. Гофры делятся не только по типу материала, из которого они изготовлены, но и по форме. Самый популярный подтип – полутороидальные профили.

К «воротнику» предъявляют ряд требований, соблюдение которых говорит о его высоком качестве. Первое требование – высокая гибкость. Резонансная частота гофра должно быть низкой. Второе требование – гофр должен быть хорошо закреплен и обеспечивать только один тип колебаний – параллельный. Третье требование – надежность. «Воротник» должен адекватно реагировать на перепады температуры и «нормальный» износ, сохраняя свою форму длительное время.

Для достижения наилучшего баланса звучания в низкочастотных колонках используют резиновые гофры, а в высокочастотных — бумажные.

Рупор

Все вышеперечисленные варианты акустических оформлений применяются, по большей части, в области низких частот. Что же касается остальных частот слышимого диапазона, то здесь применимы рупорные варианты акустического оформления. На самом деле, для низких частот рупоры тоже делают, но они получаются очень уж большими.

Так работает рупор

Рупор позволяет сделать изучение динамика узконаправленным, резко подняв звуковое давление, то есть громкость, в зоне прослушивания. Сейчас рупорные системы применяются нечасто. С одной стороны, их звучание можно назвать аудиофильским. С другой стороны, рупорным системам присуща серьезная неравномерность амплитудно-частотной характеристики — такие колонки бывают очень хороши для одних жанров музыки и не годятся для других.
