↑ Начало истории

Принёс домой, раздобыл пару пластов. Включил, игла заскользила по дорожке, в наушниках раздался характерный лёгкий треск. Таааак, отстроим-ка мы скорость. Что такое? То медленнее, то быстрее. Ладно. Более-менее нарулили, теперь громкость. Ах ёлки, потенциометры имеют в некоторых местах обрыв! На полной громкости есть фон. Да ещё и лак на корпусе пожелтел, и он теперь не совсем серебристого цвета. Конечно, можно было купить другой аппарат. Но тут я вспомнил фразу с датагорской статьи о твике усилителя Вега-122: «инженер, который не может починить неисправную Вегу, таковым, в общем-то, и не является». У меня хоть и другая специальность, никак не связанная с электроникой, но всё же мысль «вызов принят, я таки сделаю эту капризную барышню» засела в голове крепко.

Внешний вид и дизайн

Начнем с облика сего усилителя, ибо переходить к техническим характеристикам еще рано. Обычно советские устройства были тяжелыми и громоздкими. О дизайне и вовсе лучше промолчать. Но усилитель звука «Вега 50У-122С» совсем не такой. Он обладает нереально тонким корпусом (для советской аппаратуры). Более всего он напоминает китайский DVD-плеер. Такой дизайн сделал его весьма желанным для многих меломанов. Однако несмотря на тонкий корпус и не слишком большие габариты, весит усилитель немало. Его вес более пяти килограммов. Для стационарного устройства это вполне нормально. Однако брать его куда-нибудь с собой будет проблематично.

Второй особенностью дизайна являются кнопки переключенния устройства воспроизведения. Они квазисенсорные. Это значит, что привычного щелчка (как в других советских усилителях) не будет. Они нажимаются мягко и легко. Небывалое достижение для отечественной техники 80-90-х годов. «Вега 50У-122С» (усилитель), технические характеристики которого мы разберем чуть позже, можно считать самым стильным устройством на постсоветском пространстве. Хотя по качеству звука он может уступать другим более именитым брендам. Но об этом мы будем говорить далее.

↑ Установка Target Light

Сделать данную доработку меня подтолкнула статья о доработке проигрывателя «Арктур-006». Сразу следует о не является столь уж необходимой, но здорово помогает при выборе треков на пластинке, когда проигрыватель эксплуатируется в месте с недостаточным освещением. К тому же всякие Technics’ы и иже с ними ставят Target Light на свои вертушки, а мы чем хуже? Ничем, поехали! Не беря в расчет всяческие экстравагантные конструкции, Target Light обычно делают двумя основными способами. Первый сложнее, но выглядит более изящно. Target Light представляет собой колонну, которая утоплена в корпус проигрывателя. Для ее использования необходимо нажать на расположенную рядом кнопку или на саму колонну. В этом случае колонна поднимается на уровень пластинки и зажигается подсветка. Такую конструкцию, например, имеет Target Light у проигрывателя Technics SL-1200, а также у похожих моделей проигрывателей Audio-Technica, Pioneer и других.

Эта колонна имеет довольно сложное внутреннее устройство из-за механизма подъема/опускания. Поэтому изготовление чего-то подобного в домашних условиях не то, чтобы невозможно, но довольно проблематично. Поэтому рассмотрим вторую основную конструкцию Target Light. Здесь лампочка распложена в маленьком цилиндрическом корпусе с разъемом RCA на конце.


На верхней же панели проигрывателя просто имеется ответный разъем RCA, куда вставляется цилиндр с лампочкой. Подобное решение применено в младших моделях Audio-Technica , а также в менее легендарных проигрывателях, таких как Stanton, Numark и подобных.


Вот эту конструкцию уже значительно проще реализовать, ей и займемся.

Итак, для начала нам необходимы основные элементы — разъемы RCA. Гнездо («мама») с креплением на корпус у меня было, а вот «папу» пришлось купить. Здесь звуковой сигнал протекать не будет, поэтому покупать позолоченные разъемы, прокипяченные на рассвете в слезах девственницы, нам ни к чему. Берем что-то более-менее приличное по внешнему виду и вперед. Я использовал вот такие:

Далее необходимо изготовить некоторые дополнительные детали, чтобы из аудио разъемов получить мини светильник. Во-первых, гнездо крепится обычной гайкой, что не совсем презентабельно. Нужно что-то более эстетичное. Во-вторых, разбираем «папу» и выбрасываем корпус. Вместо него нужно сделать цилиндр с отверстием для лампы. После некоторых раздумий были спроектированы и изготовлены вот такие детали:

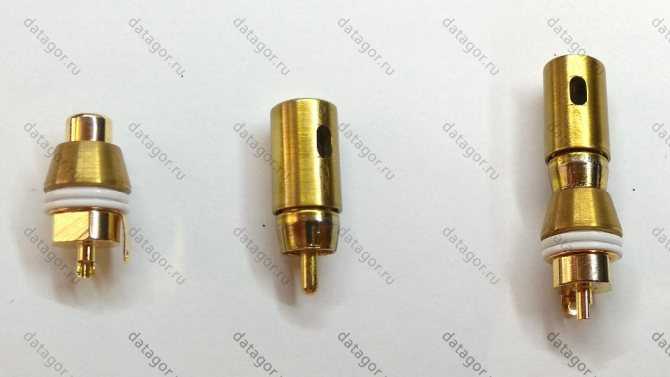

А вот так разъемы выглядят в сборе:


В качестве источника света будут использованы 2 ультраярких белых светодиода диаметром 3 мм. На корпусах светодиодов имеется лыска со стороны катода. На одном светодиоде необходимо надфилем или наждачной бумагой сделать такую же лыску со стороны анода.

Затем нужно склеить эти два светодиода между собой, совместив их катод к аноду. Два средних вывода спаиваются вместе, а к крайним припаиваются тонкие проводки. Другие концы проводов припаиваются к контактам разъема RCA.

Далее обе части колонны собираются вместе, и, таким образом, получается рабочая часть Target Light.


Гнездо устанавливается на столе ЭПУ в удобном месте так, чтобы колонна не мешала движению тонарма и диска с пластинкой.

Питание светодиодов будет осуществляться от 10В с платы управления ЭПУ. Подключение осуществляется по следующей схеме:

↑ Модернизация схемы управления ЭПУ

Самой распространенной неисправностью проигрывателя является нестабильность частоты вращения двигателя и, следовательно, диска. Причин такого поведения двигателя на самом деле немного: это либо неисправность (износ щеток, плохая смазка) самого двигателя, либо деградация радиоэлементов на плате. Для начала давайте разберемся с платой.Рассмотрим схему управления ЭПУ:

Первое, на что следует обратить внимание — это однополупериодный выпрямитель на диоде D4. Чем руководствовались инженеры Unitra, когда разрабатывали схему, мне неясно

Может, и были какие-то причины… Ладно, нам нужны лишние пульсации питающего напряжения? Нет! Поэтому долой D4, ставим вместо него мост. Кстати, это уже сделано на плате блока питания, поэтому на контакты L1 и L3 с блока питания подаем уже постоянное напряжение.

Далее параметрический стабилизатор на стабилитроне D5 и резисторе R15. Тоже, на мой взгляд, не самое лучшее решение. Выбрасываем все это добро и ставим линейный стабилизатор 7810. Крепим его к шасси ЭПУ через термопасту и слюдяную прокладку (если корпус 7810 не изолирован). Для уменьшения ВЧ помех шунтируем конденсатор С9 пленочным на 220-330 нФ.

Камрад Termen советовал в своей статье также заменить электролит С1 на пленку с таким же номиналом. Почему бы и нет? Делаем.

Далее диоды… Примененные в электросхеме ЭПУ диоды BAVP17 и BAVP18 весьма неприятны из-за следующих проблем — выпаянные из схемы, они на тестере показывают свою совершенную исправность, но при работе, из-за протекающего через них тока 10-30 мА, их прямое падение напряжения плавает, что также приводит к плаванию оборотов двигателя и общему снижению стабильности схемы. Рекомендуется их заменить: вместо BAVP17 можно использовать 1N4148, вместо BAVP18 — 1N4007.

Ну и наконец, «оптопара» (лампа и фоторезистор) автостопа и двигателя. Родные фоторезисторы RPP131 в 99% случаев имеют повреждение фоторезистивного слоя и либо не работаю вовсе, либо работают с различными отклонениями. В абсолютном большинстве случаев подлежат замене.


К сожалению, найти новые фоторезисторы RPP131 практически невозможно, поэтому будем использовать вместо них современные фоторезисторы ФПФ-7А или ФПФ-7Б.

В качестве источника света в схеме применены лампы накаливания, что весьма неэффективно ввиду их невысокой яркости и работы в широком диапазоне длин волн. Целесообразно использовать в качестве источника света светодиоды. Пик чувствительности фоторезисторов ФПФ-7 приходится на длину волны 550-700 нм. Поэтому будем использовать красные светодиоды с длиной волны 660 нм.

Нелишним будет также проверить все электролиты на соответствие емкостей и ESR. При значительном несоответствии бракованные электролиты следует заменить.

Итак, с учетом всех изменений схема управления ЭПУ принимает следующий вид (синим цветом обозначены новые и измененные элементы):


С теорией разобрались.

Приступаем к практике.

Берем плату ЭПУ и отпаиваем все провода для удобства работы. Выпаиваем из платы все элементы, которые будут удалены или заменены в соответствии с новой схемой:


Далее впаиваем новые элементы и несколько перемычек на место удаленных деталей. Необходимо сказать несколько слов о новом фоторезисторе. Дело в том, что его диаметр 6,5 мм, а старого 15 мм. Вот и возник вопрос, как разместить и закрепить новый небольшой фоторезистор в огромной дырени от старого.

В итоге было сделано переходное кольцо, и новый фоторезистор встал на штатное место, как родной:


Затем удаляем лампу из держателя. В верхней стенке напротив фоторезистора сверлим отверстие диаметром 5 мм и вставляем в него светодиод. Фиксируем каплей цианакрилата.

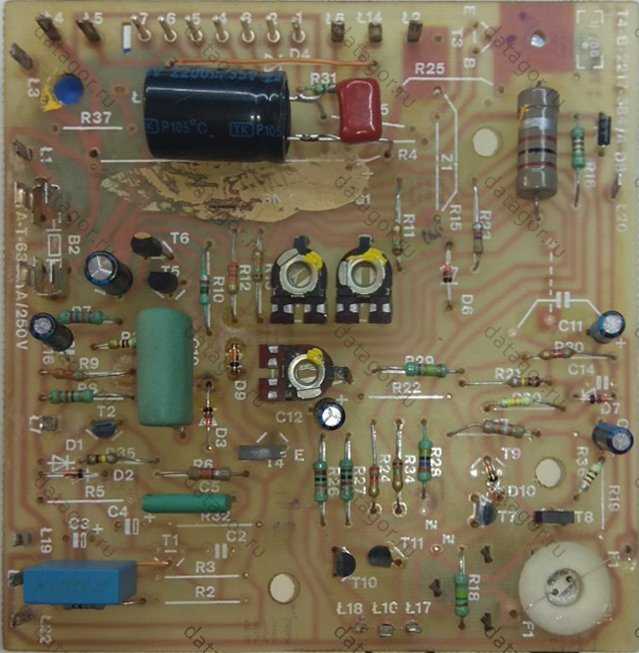

После всех проделанных манипуляций плата ЭПУ приобретает вот такой вид:


Да, еще чуть не забыл… Желательно на транзистор Т4 закрепить небольшой радиатор


Устанавливаем плату на шасси и переходим к обслуживанию и модернизации других узлов.

Похожие схемы

Плата вертушки выглядит значительно современнее, хотя и используется часть комплектухи производства Советского Союза. Да, даже в статье про виниловый проигрыватель мне не удалось сдержать в себе айтишника. Однако существует масса любителей, которые и сегодня хотели бы скачать принципиальную электрическую схему Ишим Мультиметр DT серия мультиметров пользуется наиболее широкой популярностью среди любителей радиотехники, и тому есть ряд причин: Относительная дешевизна прибора; Полностью цифровое устройство; Достаточные диапазоны измерений.


И это не мудрено: помимо, собственно проигрывания пластинок, это устройство могло записывать музыку с пластинок на магнитофон, а также писать звук с внешнего подключаемого микрофона.


Основные из них, это: Входные части ввод питания, источник входящего сигнала, и т. Прибор Алмаг Одним из показательных примеров принципиальной электрической схемы является прибор АЛМАГ — аппарат для сеансов магнитотерапии. Даже после устранения текущей проблемы замены электролитов в УК? Для Хабра я даже ролик снял, только вы особо не получите удовольствия от прослушивания пластинки, ибо микрофоны на камере — говно. Основные из них, это: Входные части ввод питания, источник входящего сигнала, и т.

История файла


Вершина треугольника всегда показывает направление тока при открытом диоде, то есть от плюса к минусу: Биполярный транзистор на схемах имеет такой вид: где вывод с изображением стрелки является эмиттером, основание — базой, а третий вывод — коллектором. Всё сделано на фотоэлементах! Но мне так никто и не сказал — реально это или нет. Ремонт и доработка в домашних условиях. Даже после устранения текущей проблемы замены электролитов в УК?

Наносятся лишь их контакты и цепи, соединяющие элементную базу в единый прибор. Конденсатор, или иначе — емкость, обозначается двумя вертикальными одинаковыми по длине линиями. Чем толще линия — тем сильнее ток, проходящий по этому участку цепи.

Вот чертеж данного устройства: Как видно, основные элементы таковы: Генератор импульсного тока; Кабель, соединяющий генератор с излучателями; Выпрямитель ВСА 5К Данный прибор используется в качестве выпрямителя переменного тока, и может применяться для зарядки аккумуляторов, или же, как источник выпрямленного электрического тока. Первый шаг — заменить все электролиты. Счётчик оборотов отремонтирован и настроен, пора собрать проигрыватель и запустить его! Электрофон 1980 года выпуска «Вега-108 С» — отличный усилитель

Винилкорректор.

В данном электрофоне применен простой винилкорректор, представляющий из себя двухкаскадный усилитель, охваченный частотно зависимой обратной связью. На выходе стоит рокот фильтр, который должен срезать самые низкие – инфра низкие частоты (от покоробленных пластинок).

Ждать какого то HI-END-а от столь простой схемы не приходится. Однако кое что, сделать все же можно. Измерения показали, что АЧХ заметно отличается от кривой RIAA,а рокот-фильтр начинает резать АЧХ примерно с 70 гц., съедая самые сочные «низы». Для исправления ситуации, я параллельно С7 и С8 припаял конденсаторы по 3300 пф., в рокот фильтре — С9, С11, С10, и С12 поменял на 0.15мкф. Чтобы снизить нелинейные искажения нужно увеличить усиление при разомкнутой ООС. Для этого во второй каскад усилителя (VT3, VT4) вместо КТ361 ставим транзистор с гораздо большим К ус. типа КТ3107 (К, Л). Получается заметно большее входное сопротивление второго каскада, а значит большее усиление первого. Реальный рост усиления составляет около 2 раз. При замкнутой ООС усиление корректора, понятно, останется прежним. Но будет больше глубина ООС в 2 раза, во столько же снизится нелинейность. Еще нужно в разрыв цепи питания вставить резистор 100 ом для снижения уровня фона. Для коррекции АЧХ в области высоких частот в подобных винилкорректорах используется резонансный контур, состоящий из индуктивности головки и входной емкости. Поскольку родные головки типа MF100 обладают высокой индуктивностью, дополнительного входного конденсатора на схеме нет. Видимо хватает емкости проводов и входной емкости транзистора. У меня работает магнитная головка с гораздо меньшей индуктивностью, по этому я добавил параллельно головке конденсатор 390пф. Обычно производитель указывает рекомендуемую входную емкость для конкретной головки. В идеале после всех настроек хорошо бы проверить результат с использованием измерительной пластинки и милливольтметра. Далее – усилитель мощности.

Дополнительные опции

Чем еще может похвастаться усилитель «Вега 50У-122С»? Характеристики его — далеко не главное. Интереснее всего дополнительные возможности этой модели. К ним можно отнести отличную защиту от перепадов напряжения и перегрузки. Если напряжение достигает критической отметки, то усилитель автоматически отключается. Так он полностью защищен от перегорания. Также имеется опция автоматического выключения, если долго нет звукового сигнала от источника. Это помогает экономить электроэнергию. Таким образом, этот усилитель можно назвать уникальным. Особенно на фоне других изделий родом из Советского Союза.

Чем еще характеризуется «Вега 50У-122С»? Усилитель снабжен четырехполосным эквалайзером. Он помогает сделать звук более качественным. Есть возможность заставить устройство работать в моно режиме. Но не это главное. Гораздо интереснее возможность подключать дополнительную акустику. Помимо основной пары контактов для присоединенния колонок, есть еще одна. При таком типе подключения вполне возможно получить объемный стереофонический звук при помощи четырех различных колонок. Далеко не все усилители данного класса обладают такой полезной опцией. Уже одно это делает «Вегу» весьма интересным устройством.

Доработка

«Вега 50У-122С» — усилитель не особо качественный. Особенно те модели, которые были произведены после распада Союза. Пайка была отвратительного качества. Провода отваливались сами по себе. Точно так же, как и другие компоненты. Поэтому после покупки приходилось перепаивать все вручную. Но весь потенциал «Веги» раскрывается только после правильной доработки. В чем же заключается суть доработки? В «Веге» установлены стандартные для таких устройств конденсаторы типа УМ. Это не особо качественные компоненты, поэтому и качественного звука ждать не приходится. Их лучше заменить на что-нибудь сопоставимое из TDA или STK. Вроде бы мелочь, но звук улучшится. Для этого нужно выпаять из печатной платы старые конденсаторы и на их место водрузить новые, которые купить не составит труда в любом радиомагазине.

Но и это еще не все. Желательно было бы еще заменить транзисторы VT49 на более адекватные компоненты (VT43 прекрасно подойдет). Также можно исправить огрехи производителя (некачественную пайку, провода). Все это поддается замене, а значит, усилитель будет звучать намного лучше. Вот таким «универсалом» оказался «Вега 50У-122С». Доработка поможет усилителю работать долго и качественно. То есть именно так, как ему полагалось изначально. Но перейдем к следующему разделу материала.

↑ Проверка и ТО двигателя

Перед запуском двигателя после длительного хранения в неблагоприятных условиях целесообразно проверить его состояние: щетки, смазка и т. д. Для этого необходимо извлечь сам двигатель из пластикового корпуса. Отпускаем зажимной винт на втулке крыльчатки и снимаем крыльчатку с вала


Двигатель находится в силиконовым кожухе и плотно сидит в корпусе. Извлекаем его из корпуса надавливая на него снизу через отверстие в корпусе. После извлечения двигатель следует разобрать. Крышка двигателя очень плотно запрессована в металлический корпус. Для их рассоединения можно поставить на линию между корпусом и крышкой нож и слегка ударить по ножу. После появления щели маленькой плоской отверткой аккуратно по периметру поддеть крышку и отделить ее от корпуса.

ВАЖНО!

Перед разборкой двигателя обязательно пометьте маркером или царапиной положение крышки относительно корпуса. При сборке необходимо точно совместить метки на крышке и корпусе. В противном случае вам гарантированно обеспечена веселая жизнь в виде всевозможных проблем с двигателем от потери мощности и вращения в другую сторону до полной неработоспособности.


После разборки извлекаем ротор и осматриваем все части на предмет загрязнений, окисления и т. д.


Очищаем все при помощи спирта, удаляем старую смазку со втулок и вала ротора, очищаем при необходимости контактные дорожки якоря и щетки от окислов и загрязнений. Наносим новую смазку на втулки. Я использовал все ту же силиконовую смазку СИ-180 . Можно также применить жидкое масло «Приборное» или «Смазочное бытовое». Следите, чтобы масло не попало на контактные части якоря и щеток.

Далее аккуратно вставляем ротор во втулки, совмещаем метки на крышке и корпусе и собираем двигатель, вдавливая крышку в корпус. Надеваем на двигатель силиконовый кожух и вставляем его в пластиковый корпус. Осталось заменить фоторезистор. Извлекаем старый и убеждаемся в его неисправности. И снова мы имеем ту же проблему с размерами посадочного гнезда и нового фоторезистора, что и в плате ЭПУ. Для надежного расположения и фиксации нового фоторезистора в огромном гнезде мне также выточили переходную втулку


У этой втулки есть небольшая лыска. Без нее втулка упиралась в двигатель и не садилась в гнездо. При установке необходимо направить лыску в сторону двигателя и вдавить втулку до упора в гнездо. Далее одеваем на вал крыльчатку и фикисируем ее зажимным винтом.

Двигатель готов!


Светодиод для освещения фоторезистора двигателя крепим в штатном кронштейне аналогично светодиоду автостопа на плате ЭПУ.

Седьмое место — Эстония ЭП 010

Отличная вертушка с полным автоматическим фаршем. Почему полным? Это вертушка, в которой можно переключать треки, как на проигрывателе компакт-дисков. Правда, она не комплектуется пультом, и приходится переключать треки, перещелкивая кнопки.

Конечно, это на любителя. Эстония ЭП 010 производит очень хорошее впечатление – богатый, шикарный такой пластик, вообще, классно смотрится. Она такая тонкая, закрывается сверху защитной полированной, темной крышкой. Классно!

У Эстония ЭП 010 вообще очень-очень классная сама конструкция, данный вертак смотрится довольно интересно. Он состоит как бы из двух тонармов — это тонарм обычный, где присутствует игла, и рядом второй тонарм, где присутствует датчик слежения за треками.

Качество звука

Вот здесь «палка о двух концах». Судя по тому, как отзываются об этом усилителе, качество звука у него никак не может удовлетворить взыскательных аудиофилов. Однако для обычного человека качества «Веги» хватит с лихвой. Он обладает способностью воспроизводить звук в пределах от 20 герц до 25 килогерц. Этого диапазона вполне хватает для того, чтобы захватить всю полноту картины музыкальной композиции. Усилитель «Вега 50У-122С», отзывы о котором не отличаются ровной картиной, вполне подойдет для домашнего использования, ибо качество звука вполне соответствует средним потребностям.

Немаловажную роль в качестве звучания играют и акустические системы. Если вы используете колонки с сопротивлением сильно отличающимся от номинального, то ждать качественного звука не приходится. Под усилитель «Вега 50У-122С», инструкция к которому не требуется вовсе, нужно подбирать колонки, исходя из технических характеристик самого усилителя. Только так можно добиться высококачественного звучания. Не стоит забывать и о соединительных проводах. Тонкие и некачественные провода могут здорово испортить звук. И это научно доказанный факт.
