Подключение
Установить дополнительное оборудование и изготовить подиумы – половина дела. Требуется подключить установленные устройства. Как подключить рупора через штатную магнитолу или динамики?
Когда подключение происходит напрямую к магнитоле (без усилителя) – требуется использовать конденсатор, являющийся фильтром для определённых частот. Он позволяет увеличить срок службы динамиков, но возможности его ограничены. При покупке нового оборудования конденсатор идёт в комплекте, но если его нет – требуется подобрать и приобрести его самостоятельно. Подключаются рупора напрямую к выводам магнитолы, но на плюсе должен быть установлен конденсатор.
Подключить рупора к динамикам можно так же, как и обычные колонки. Плюс подключается к положительному проводу (через конденсатор), а минус – к отрицательному.
Подключить рупора к усилителю можно по принципу обычных колонок, и различий в подключении нет. Сам усилитель устанавливается по схемам, указанным в инструкции к оборудованию. В большинстве случаев, подключение осуществляется специальными проводами (межблочными) к магнитоле, а затем проводятся силовые провода (питание). После этого подключаются акустические провода к колонкам или сабвуферу, соблюдая полярность.
Ещё один вид подключения – через кроссовер. Это устройство для разделения сигнала по частотам. Изготовлено чаще всего в виде отдельного блока и отлично подходит для подключения многокомпонентной аудиосистемы.
При подключении требуется соблюдать все требования безопасности.
Правила при установке
Устанавливая дополнительные или новые динамики, требуется соблюдать ряд правил, которые помогут повысить качество звука и исключить возможность короткого замыкания:
- Необходимо правильно подобрать провода. От кабелей зависит качество звучания. Рекомендуется устанавливать медные провода, которые являются отличным проводником и обеспечивают высокое качество сигнала.
- При необходимости, рекомендуется провести дополнительную шумоизоляцию узлов автомобиля. Это обеспечит лучшее звучание не только рупоров, но и любых установленных колонок.
- Провода рекомендуется прокладывать параллельно штатной акустике. Это позволяет обеспечить свободный доступ к ним и максимально обезопасить проводку от замыкания.
- Рекомендуется подключать рупоры через усилитель. Это позволит выдавать на динамики необходимые частоты, улучшив качество звучания.
- Не допускается соприкосновение проводов с кузовом автомобиля.
- При прокладывании кабеля требуется использовать изоляционные материалы (гофра) и изолировать места соединения проводов.
Соблюдая вышеописанные правила можно достичь самого высокого качества звучания и обезопасить проводку от короткого замыкания.
Итог: установить рупоры в автомобиль можно самостоятельно. Но если есть сомнения в собственных силах или нет специальных знаний, необходимых при установке – рекомендуется обратиться в специализированные автомастерские, чтобы автовладелец был полностью уверен в правильности установки, а звучание соответствовало всем ожиданиям.
Откуда взялась Эстрада
Итак, до появления акустических систем дальнего поля ( «ЭСТРАДЫ») выбор был однозначным: обычные громкоговорители — компонентные, коаксиальные или широкополосные, плюс сабовое звено или без него. Все прекрасно понимали, чего от них ждать — звука, похожего на то, что вы слышите дома на своей аудиосистеме/музыкальном центре. Также было понятно, что чем выше цена, тем качество звука будет лучше и точка.
С появлением «эстрадной» акустики стал возможен выбор, а с выбором пришла новая информация, к сожалению, не всегда правдивая, точнее не всегда полная, как со стороны производителей, так и со стороны блогеров. Одним проще произвести то, что не поддается осмыслению (не нужны инженерные гении и большие ресурсы), а вторым проще показать это на видео, так как есть объективный фактор — громкость. Ее просто передать и просто записать разницу. За звание быть максимально громким изначально и началась «гонка вооружений», а субъективные же факторы, такие как качество звука и передача микро и макродинамики через микрофон айфона, на который обычно ведутся съемки, передать невозможно, и объяснить гораздо сложнее – необходимо быть до определенной степени профессионалом и открыть пару книжек или статей. Но те, кто снимают обзоры на эстраду, включая нас, редко упоминают о разнице между «эстрадными» и «обычными» динамиками, направленными на «качество звука». При этом обсуждают и сравнивают в этом ключе, что вводит в заблуждение многих любителей автозвука.
Полной информации я вам не обещаю (очень большой объем), но тезисно и простым языком дам понимание того, какие бывают громкоговорители и как их выбрать.
Начнем с простой классификации. На данный момент в автозвуке существует два «типа»:
«Обычные динамики»
«Обычные динамики», которые все мы привыкли видеть и слышать у себя дома, или те, которые ставятся на заводе-производителе в авто. Они подразделяются на компонентные, коаксиальные, широкополосные. Также бывают отдельные компоненты: мидбасы, среднечастотные динамики и твитеры.
Эстрада
И есть второй вид – это динамики дальнего поля, так называемая «ЭСТРАДА ». Такой тип акустики мы привыкли видеть в огромных мониторах на открытых площадках, на концертах, стадионах и тд. Оттуда они, собственно говоря, и пришли.
Отличие первых от вторых принципиальное. Классика направлена на правильность звучания внутри салона, то есть их задача как можно точнее воспроизвести музыкальный материал в максимально возможном для конструкции диапазоне частот. Простыми словами, воспроизводить музыку так, как она задумана — с правильным отношением баса, середины и верхних частот. На профессиональном языке это называется тональным балансом. Еще проще — там где должно «бумкнуть» — «бумкнет», а там где должно «цыкнуть» — «цыкнет». Для этого у динамиков на «качество» соответствующая конструкция диффузора, подвеса, центрирующей шайбы, соответствующий ход движущей части и конечно же материалы.
Эстрадные же динамики, это акустические системы дальнего поля с экстремально высоким уровнем громкости на среднем и высоком диапазонах частот. Это никакое не чудо техники. Это всего лишь компромисс в пользу громкости. Другими словами, этот вид акустики не способен выдать добротный, жирный и глубокий бас и мидбас просто потому, что их конструкция изначально рассчитывалась таким образом, чтобы выжать из них максимальную громкость именно на том диапазоне частот, который наиболее важен для нашего восприятия. При этом я все-таки замечу, что данных вид акустики не предназначены для игры в малом закрытом пространстве Рельефность музыки, даже на средних частотах, начинает появляться слушателю только тогда, когда он находится сзади от автомобиля при его открытых дверях. Простыми словами — разборчиво и по-настоящему красиво эти динамики играют на улице, для чего они изначально и создавались.
Как правильно подключить
Сначала подготавливается место, где будет проводиться установка рупоров. При необходимости фиксируется подиум для твитеров. Необходимо подготовить кабели и переходники. При проведении работ по установке рупоров соединение выполняется межблочными проводами, а затем требуется подведение кабелей для питания.
Подключение к магнитоле можно провести многими способами. Легче подключать рупоры через конденсатор. Он обеспечивает передачу через него только звуков заданной частоты. Способ монтажа в этом случае не отличается от подключения стандартных колонок. Плюс подключается к конденсатору и к положительному контакту, а минус — к отрицательному.
Подключение твитеров может проводиться через усилитель. Это устройство оснащено рядом разъемов. Подключение рупоров к нему выполняется так же, как и стандартных колонок. Каждый усилитель имеет свои особенности подключения к магнитоле, которые производитель указывает в технической документации.
Кроме того, можно подсоединить его напрямую к главному динамику или к магнитоле, но этот метод считается менее эффективным. Удобно при монтаже использовать кроссоверы для твитеров. Этот прибор оснащен рядом зажимов Он выступает связующим звеном между магнитолой источником питания и рупорами. В ряде случаев нет возможности обойтись без кроссоверов.
Что это такое
Современная аудиоаппаратура способна воспроизводить весь диапазон требуемых частот. Этого бывает достаточно для передачи музыкальных композиций, но совершенно недостаточно для создания ощущения присутствия слушателя.
Как скажет вам любой меломан, есть что-то такое, которое отвечает за передачу не просто музыки, мелодии, но и за передачу эмоций исполнителя. Рупорная акустика как раз отлично с этим делом справляется.
Это можно сравнить с тем случаем, когда человек, чтобы докричаться до собеседника на большом расстоянии, складывает руки рупором.
Дешевая рупорная акустика, изготовленная недобросовестным производителем, никак не может выступать в роли сравнения. Именно такие дешевые варианты и породили слухи о том, что якобы рупорная акустика хороша, но звук в них окрашивается.
Что касается качественных рупорных динамиков, то стоят они всегда дорого. В них всегда задействованы магниты Alnico и диафрагмы из экзотических металлов.
Собирается рупорная акустика всегда согласно строгим допускам и размерам. Одним словом, такая технология производства не может подразумевать никаких компромиссов и снижения затрат.
Приведем примеры. Двухдюймовый компрессионный драйвер TAD, используемый во всех моделях рупорной акустики Цезаро, стоит около 1 тысячи евро. В то же время, самый дорогой твиттер на сегодняшний день, это Скан Спик с бериллиевой диафрагмой и стоит он всего-то около 600 долларов.
Рупорная акустика для авто – это всегда уникальные изделия, выпущенные сериями. Имена некоторых золотыми буквами вписаны в историю автозвука.
Например, это японская рупорная акустика Максоник, выпускающаяся с 1932 года. Сегодня Максоник представляет всегда высокотехнологичные изделия. При создании всегда применяются дорогие технологии с использованием магнитных систем в излучателях.
Как подключить
Пищалка воспроизводит звук от 3000 до 20 000 герц частотой и один из главных элементов стереосистемы. Магнитола имеет больший спектр частот от 5 до 25 000 герц. Пищалка при подаче низкочастотного сигнала, на которое она не рассчитана, может перестать функционировать корректно или сломаться окончательно.
Самый простой вариант реализации идеи — установка через конденсатор. Он пропускает низкочастотные сигналы менее 2000 Гц и является своеобразным фильтром, но с ограниченными возможностями. Конденсатор в акустической системе чаще уже имеется и приобретать его не нужно.
Исключения составляют те случаи, когда автовладелец купил бывшую в использовании магнитолу без конденсатора. Выглядит конденсатор как небольшая коробочка, на которую идет подача сигнала, либо он смонтирован на проводе или встроен в сам твитер. Диапазон частот зависит от вида конденсатора и при покупке необходимо удостовериться, что приобретаете нужный.
Главное — правильно подключить твитер прямо к динамику, расположенному в двери. Сторону положительного заряда твитера подсоединить к плюсу динамика через конденсатор, а минус — к минусу. Подключение рупоров производится аналогичным образом. Другой вариант — использовать кроссоверы для твитеров.
- Как подключить пищалки в авто от магнитолы
- Как снять магнитолу Форд Фокус 2
- Как настроить радио в машине
- Отключается магнитола при увеличении громкости
Вас приветствует Леди Мария. Я отвечаю на вопросы разных людей уже более 15 лет. Моя страсть — собаки, я живу этим уже более 25 лет, однако, и людям я тоже помогаю и много чего знаю о них. Приглашаю вас к базе ответов на сотни вопросов, которые я тщательно для вас отбирала. Не забывайте задавать свои!
Надеюсь, что буду вам полезна! Будьте здоровы вы и ваши родные!
Источник
Выбор рупора для высокочастотного драйвера.
Рупор является необходимым компонентом для работы любого высокочастотного драйвера, поскольку именно с помощью рупора происходит согласование работы вч драйвера с окружающей воздушной средой. Он является устройством, передающим и распределяющим направленность (дисперсию) звуковых волн, создаваемых ВЧ драйвером
Учитывая это, особую важность для получения качественного звучания высокочастотной секции в акустической системе имеет согласованность между рупором и ВЧ драйвером. Базовой величиной при выборе рупора является диаметр входа (горловины)
На сегодняшний день в мире приняты три основных стандарта выходов/входов ВЧ драйверов/рупоров — это 1 дюйм (25 мм), 1.5 дюйма (36 мм) и 2 дюйма (50 мм). Эти параметры отображают возможность соединения рупоров с подходящими высокочастотными драйверами. Рупоры с входным отверстием 1 дюйм имеют как фланцевое крепление драйвера, так и резьбовое. Диаметр резьбы в этом случае равен 38 миллиметрам и является общепринятым стандартом. Значение направленности рупора указывает границы сектора (в градусах) по горизонтали и вертикали, в пределах которого происходит равномерная передача звуковых колебаний. Падение значения уровня давления высокочастотной составляющей звукового сигнала на границах сектора как правило составляет 6 дБ.
Дистанция работы ВЧ рупора.
Такой важный параметр как дистанция эффективной работы ВЧ рупора определяется его глубиной. Чем больше глубина рупора, тем меньше ослабляется высокочастотный сигнал с увеличением расстояния от акустической системы до слушателя и наоборот. Данная закономерность, казалось бы, наталкивает на простой вывод: приобретай более глубокие рупоры и будет тебе счастье. Но на практике всё не так просто и однозначно. У глубоких дальнобойных рупоров ровное звуковое поле высоких частот формируется на расстоянии от акустической системы и, как следствие, вблизи АС звучание высокочастотной составляющей музыкальной программы будет не комфортным. И наоборот — рупоры меньшей глубины хорошо звучат в непосредственной близости, но уровень давления на высоких частотах быстро падает с увеличением расстояния. Из всего сказанного выше можно сделать главный вывод. — При выборе рупора необходимо максимально чётко понимать задачи, для решения которых он приобретается и на каких дистанциях будет работать звуковая система с данным рупором для ее высокочастотных драйверов.
Рупора в машину: как подключить к магнитоле, что такое твитеры в акустике, для чего нужны, установка, авто, своими руками, подиумы, шелковые
Автор Владислав Никитович На чтение 4 мин.
Аудиоаппаратура современности воспроизводит весь необходимый диапазон частот. Этот фактор достаточен, чтобы слушать музыку, но эффекта присутствия слушателя на концерте нет. Приобретение рупора в машину исправит упущенное и предоставит качественный звук. Рупорная акустика устроена просто — динамик небольшого размера подключается к рупору, что существенно увеличивает громкость звука
Но нужно обратить на ряд факторов особое внимание — правильный выбор твитера из подходящего материала, особенности установки и подключение устройств
Назначение
В большинстве случаев рупорная акустика предназначена для воспроизведения средних и высоких частот, позволяя улучшить уже имеющуюся акустику. Лучший эффект достигается при использовании с сабвуфером (усилителем), воспроизводящим НЧ.
Дополняя и меняя компоненты аудиосистемы можно добиться требуемого звучания в автомобиле и рупоры – отличное оборудование, чтобы повысить качество музыки в авто.
Одно из популярных мест для подключения рупоров – передняя часть автомобиля. Рупора устанавливаются фронтально на стенке корпуса. Внутри образуется волновод, имеющий отверстие наружу.
Ещё один популярный вариант — подключение рупоров к системе с низкочастотным усилителем, ВЧ и СЧ динамиками. Все они помещаются в специальный корпус отдельно друг от друга, и позволяют добиться лучшего звучания.
Чтобы правильно подключить рупора к магнитоле требуется использовать конденсатор. Рекомендуется также проводить настройку звука, чтобы правильно распределить звучание и достигнуть максимального эффекта погружения.
Какие лучше выбрать
Шелковые твитеры, как считалось ранее, обеспечивали наиболее лучший результат звучания. Но производимая продукция ряда брендов на практике доказала, что качества можно добиться и без применения шелка. В первую очередь играет роль чувствительность сабвуфера, дающее хорошее качество звука.
Шелк — мягкая ткань и звука удара по тарелкам не передает в достаточной мере. Кроме мягкости, материал обладает еще и вязкостью, из-за чего возникает большое внутреннее трение. Послезвуковые ощущения сильно теряются от этого и сложно разобрать, как в музыкальной композиции ударяют по тарелкам из разных металлов. Худший вариант — музыка по своему звучанию напоминает больше шипение, в лучшем случае — нет послезвуковых эффектов удара по барабанам или тарелке.
Для повышения качества звука шелк пропитывают специальным составом. Есть и преимущества — шелк хорошо переносит сырость, температурные изменения и справляется с большими нагрузками.
Также выбор зависит от типа музыки, которую слушает водитель — мягкая и плавная музыка не потеряет качества, более агрессивный металл или рок будет звучать хуже.
Выбор магнитолы для автомобиля нужно производить согласно следующим параметрам: в нем должны быть несколько выходов для подключения фронтальных, тыловых и дополнительных каналов и саба. Это позволит создать эффект живого присутствия при прослушивании музыки
Особенно нужно обратить внимание на показатель выходной мощности — он должен быть не менее 50W
Запись на стене
Еще раз про подключение рупорных пищалок к серединами параллельно.
В последнее время очень часто люди, которые ко мне обращаются, описывая схему подключения своего громкого фронта, пишут, что планируют подключать рупорные пищалки от головного устройства. Не хватает пары каналов для того чтобы сделать полноценное поканальное усиление, поэтому пищалки будут играть от головы, а все остальное от усилителя. Резон простой — пищалки на самом деле имеют не большую мощность, поэтому им и магнитолы хватит.Делать так не стоит. Громкость и мощность — это не одно и то же. Громкость звучания любой динамической головки пропорциональна амплитуде сигнала, который на нее подается. Очевидно, что у усилителя, даже самого слабого, этот этот показатель больше чем у магнитолы и клиповать он будет на гораздо большей громкости. Если включить пищалки на голову, а миды на усилитель, то пищалки будут срать, тогда как серединам еще наваливать и наваливать. Что касается мощности — конденсатор, включенный последовательно с рупором, не пропустит на него более 10% полной мощности магнитолы. Реальная мощность магнитолы не 50 Вт, как указано на коробке, а примерно 17-20 Вт в диапазоне частот от 20 до 20 000 Гц, В высокочастотном диапазоне — от 6-7 до 20 КГц — она будет развивать не более 2 Вт(!). Дальше срачь. В общем нормальную сбалансированную систему так не сделать. Единственный выход — включить пищалку параллельно серединами (или мидбасам). При этом общее сопротивление не будет 2 Ома. Если подключить параллельно к 4-омному среднечастотнику (или мидбасу) 4-омную пищалку, то общее сопротивление системы будет 4 Ома(!). Это потому, что последовательно с пищалкой включен конденсатор. Если бы его не было, тогда да, общее сопротивление было бы 2 Ома, но пищалка бы долго не прожила.
Подробнее по этому вопросу можно почитать здесь — https://www.subcultura.biz/#!Параллельное-подключе..
Нагрузка на усилитель при параллельном подключении рупора к миду возрастает не значительно, так как чаще всего в бюджетных системах нет процессора и полоса звучания мида сверху не ограничена. Мид нагружен высокими частотами, хоть на самом деле их отыгрывает очень плохо. При параллельном включении нагрузка перераспределиться между рупором и серединой и усилитель разницы «не почувствует». Наоборот, нагрузка будет более равномерной по сопротивлению и усилитель будет звучать с меньшими искажениями. Короче одни плюсы..Но есть минусы. Чаще всего рупорные пищалки имеют большую чувствительность по сравнению с серединами и мидбасами. Иногда на порядок большую чувствительность. При параллельном подключении рупор перекрикивает середину. Верхов избыточно много. Отбалансировать систему не получится как при поканальном усилении. Чтобы согласовать систему неплохо было бы сделать полноценный разделительный фильтр — кроссовер. Но это задача не простая. Можно попробовать подобрать комплект пищалка+мид максимально подходящие друг к другу по громкости и по характеру звука. В этом случае сложный фильтр не потребуется.Один из таких комплектов, не однократно нами опробованный — Мид Oris GR-654 + Рупор Teac TE-T100. Головки прекрасно подходят друг у другу и в результате дают отличный звук, по характеру похожий на хорошие компонентные колонки, а по громкости соответствующий этсраде. Практически ничего не надо переделывать. Рупор подключается к миду через конденсатор 3.3 мкФ, который идет в комплекте. Громкость рупора немного выше чем надо, но это легко гасится последовательно включенным резистором 1.5 Ома 5 Вт. Звук получается ровным, без визга, без свиста и металлического призвука, очень часто сопровождающего все эстрадные системы. Минимум усилий — максимум удовольствия. По крайней мере могу гарантировать что так будет намного лучше, чем подключать пищалки к головному устройству. Если у вас другой набор, номиналы резистора и конденсатора будут другими, если вообще их можно согласовать простым способом.
Литература
- Павловская В. И., Качерович А. Н., Лукьянов А. П. Акустика и электроакустическая аппаратура. 2-е изд. — М.: Искусство, 1986
- Акустика. Справочник. Под ред. М. А. Сапожкова. — М.: Радио и связь, 1989.
- Корольков В. Г., Сапожков М. А. Справочник по акустике. Под общ. ред. М. А. Сапожкова. — М.: Радио и связь, 1979.
- Алдошина И. А. Электродинамические громкоговорители. — М.: Радио и связь, 1989.
- Алдошина И. А., Войшвилло А. Г. Высококачественные акустические системы и излучатели. — М.: Радио и связь, 1985.
- Иофе В. К., Лизунков М. В. Бытовые акустические системы. — М.: Радио и связь, 1984.
- Виноградова Э. Л. Конструирование громкоговорителей со сглаженными частотными характеристиками. — М.: Энергия, 1978.
- Эфрусси М. М. Громкоговорители и их применение. — М.: Энергия, 1971.
Нормативно-техническая документация
- ГОСТ 16122-87. Громкоговорители. Методы измерения электроакустических параметров.
- ГОСТ 12089-66. Громкоговорители рупорные общего назначения. Общие технические условия.
- ГОСТ 5961-89. Громкоговорители абонентские. Общие технические условия.
- ГОСТ 23262-88. Системы акустические бытовые. Общие технические условия.
- ГОСТ 27418-87. Аппаратура радиоэлектронная бытовая. Термины и определения.
- ГОСТ 9010-84. Головки громкоговорителей динамические прямого излучения. Общие технические условия.
- ОСТ 4.383.001-85. Головки громкоговорителей динамические. Общие технические условия.
Как и где установить
Производители рекомендуют устанавливать прибор как можно выше, ближе к ушам слушателя. Но часто этот вариант неудобен и установка твитеров реализуется исходя из обстоятельств.
Чаще акустику прикрепляют к уголкам зеркал — это гармонично вписывается в интерьер автомобиля и не вызывает неудобства из-за расположения.
Также твитеры устанавливают на приборную панель — способ можно реализовать своими руками с применением двустороннего скотча.
Существуют подиумы под твитеры — выбирают либо штатный, который поставляется вместе с пищалкой, либо изготавливают самостоятельно.
Устанавливаются твитеры 2 способами: они направляются на слушателя или производят диагональную установку. Это когда устройство справа направляется в сторону левого сиденья, а левый твитер — в сторону правого.
Реализация зависит от индивидуальных предпочтений, дизайна салона автомобиля и массы других вариантов — можно попробовать установить по-разному и протестировать оба варианта. Лучше подиум для твитеров изготавливать самому — результат получается качественнее.
Магическое звучание рупорных систем
- То, что рупорная акустика звучит по-особенному убедиться совсем несложно. И для такого звучания есть все предпосылки. Во-первых, рупорная акустика обладает высокой чувствительностью. Это дает возможность воспроизводить самые тонкие нюансы, передавать эмоции исполнителя;
- Во-вторых, рупорная акустика выпускает такие звуковые волны, которые более «естественны» по своей природе по сравнению с колебаниями воздуха, выходящими из традиционных динамиков;
- Рупорная акустика может воспроизводить низкие частоты, но от этого зависят ее размеры. Говоря иначе, чем более низкие частоты приходится воспроизводить, тем большими должны быть размеры рупорного динамика.
Примечание. Именно по этой причине рупорная акустика используется в большинстве своем для воспроизведения СЧ и ВЧ, но если подобрать себе колонки побольше, то и НЧ будут воспроизводится на самом высоком уровне.
И это еще не все. Воспроизводиться будут низкие частоты не просто так, а на самом высоком уровне. Правда, разницу в воспроизведении способны отличить только самые тонкие ценители звука.
Примечание. Интересно, что в последнее время довольно часто встречаются динамики, где только излучатели ВЧ выполнены в виде рупора. К примеру, те же АС серии Клипш Референц выполнены по данному образцу.
Высокие частоты, воспроизводимые рупорными колонками, звучат намного звонче. Не стоит говорить, что качество ВЧ лучше, чем при использовании обычных пищалок.

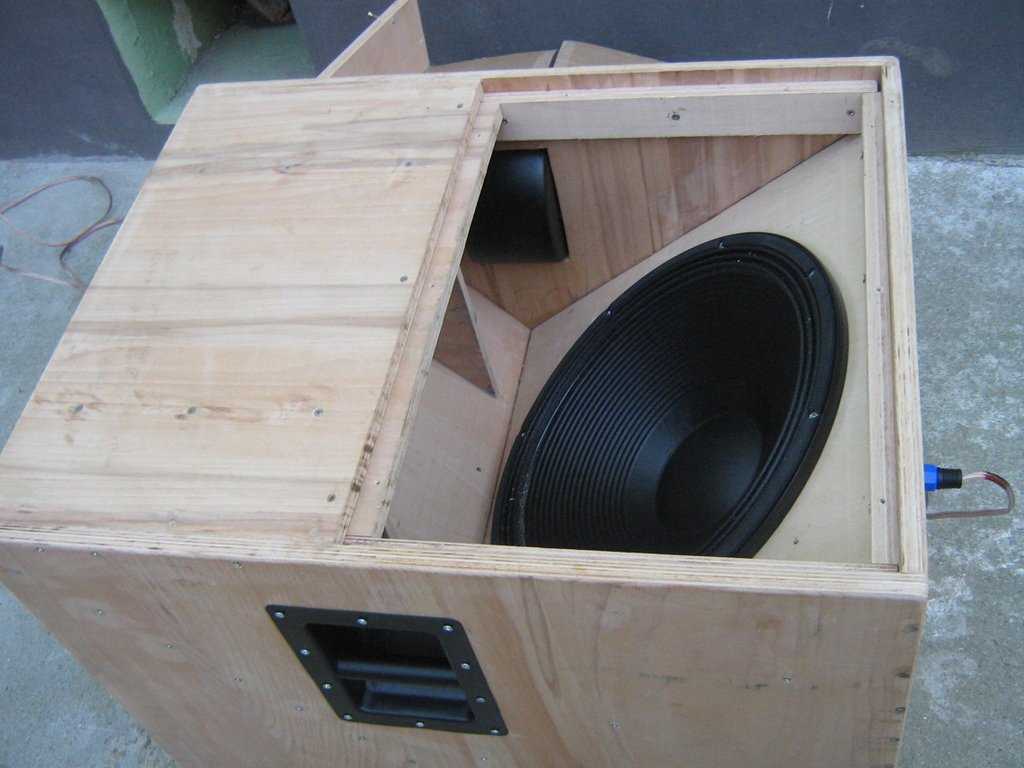

Самодельная рупорная акустика
В последнее время среди производителей рупорной акустики хотелось бы выделить отдельно итальянскую компанию Зингали. Инженеры этой фирмы создали оригинальный рупорный излучатель, который одновременно воспроизводит СЧ и ВЧ, а при этом еще и красиво выглядит.
Конструкция
В устройстве колонок класса Hi-End лежит принцип рупорного усиления голоса, но в отличие от обычных усилителей голоса, рупорные системы обладают высоким качеством воспроизведения, а рупоры изготавливаются из специальных материалов, что позволяет достичь максимальных акустических эффектов.
Конструкция рупорной колонки
Предназначены аудиосистемы в основном для средних и высоких частот. Воспроизведение низких частот напрямую зависит от размера динамиков. Это означает, что чем ниже частоты – тем больше должны быть колонки. Существуют модели с установленным НЧ резонатором, но стоимость системы из-за дополнительных компонентов может серьёзно повышаться. Разрешается использовать отдельно подключенный сабвуфер для воспроизведения низких частот.
Приложения
Озвучивание и концертное использование
Возвратный (рефлекторный) рупорный громкоговоритель, или мегафон, тип сложенного рупорного громкоговорителя, широко используемый в системах оповещения . Чтобы уменьшить размер рупора, звук следует зигзагообразным путем через экспоненциально расширяющиеся концентрические каналы в центральной проекции (b, c) , выходящие из внешнего рупора (d) . Изобретен в 1940-х годах.
Рупорные громкоговорители используются во многих звуковых приложениях. Драйверы в рупорных громкоговорителях могут быть очень маленькими даже для низких частот, где обычные громкоговорители должны быть очень большими для эквивалентной производительности. Рупорные громкоговорители могут быть разработаны для воспроизведения широкого диапазона частот с использованием одного небольшого динамика; до некоторой степени они могут быть спроектированы без использования кроссовера .
Рупорные громкоговорители также могут использоваться для обеспечения очень высоких уровней звукового давления, необходимых для звукоусиления и громкоговорителей , хотя в этих приложениях с высоким звуковым давлением точность воспроизведения иногда снижается ради необходимой эффективности, а также для контролируемого рассеивания. характеристики, которые обычно требуются в большинстве пространств большого объема. «Gunness Focusing», новый метод противодействия некоторым искажениям рупора, особенно во временной области, был впервые применен Дэйвом Ганнессом, когда он работал с Eastern Acoustic Works (EAW). Громкоговорители EAW с рупорной нагрузкой, которые были обработаны с помощью этой запатентованной системы, демонстрируют уменьшенное искажение временного размытия диафрагмы компрессионного драйвера / фазового штекера, сохраняя при этом высокую выходную мощность и контролируемую дисперсию.
На концертных площадках часто используются большие массивы рупорных громкоговорителей для воспроизведения больших басов («басы» или сабвуферы ), чтобы обеспечить басы, которые зрители могут не только слышать, но и чувствовать. Объединение нескольких рупорных громкоговорителей в массив дает те же преимущества, что и наличие одного рупора с большей площадью рта: отсечка низких частот уменьшается по мере увеличения рта рупора, и массив имеет большую выходную мощность по сравнению с несколькими драйверами.
Коммерческие театры
В коммерческих кинотеатрах часто используются рупорные громкоговорители для управления диаграммой направленности и повышенной чувствительности, необходимой для заполнения большой комнаты.
Аудиофилы и домашнее использование
В бытовой аудиосистеме используются рупорные громкоговорители для контролируемой (для ограничения отражения звука от поверхностей комнаты, таких как стены, пол и потолок) и для большей громкоговорителей .
Рупорные громкоговорители могут обеспечить очень высокий КПД, что делает их хорошим выбором для очень маломощных усилителей , таких как несимметричные триодные усилители или другие ламповые усилители. После Второй мировой войны некоторые первые поклонники Hi-Fi зашли так далеко, что построили низкочастотные рожки, чьи рты занимали большую часть стены комнаты для прослушивания. Иногда глотки оказывались снаружи на лужайке или в подвале. С появлением стерео в 1960-х такой подход стал редкостью. Многие покупатели громкоговорителей и любители громкоговорителей своими руками искали конструкции меньшего размера из эстетических соображений.
Некоторые аудиофилы используют рупорные громкоговорители для воспроизведения звука, в то время как другие сторонятся рупорных систем из-за их гармонических резонансов, находя в них неприятную форму искажения . Поскольку существует множество конструкций рупоров (разной длины, материала и конуса), а также разные драйверы, до некоторой степени невозможно придать такие характеристики рупорным громкоговорителям. Аудиофилы, использующие усилители малой мощности, иногда диапазон от 5 до 25 Вт может найти высокую эффективность рупорных громкоговорителей особенно привлекательной чертой.И наоборот, высокая чувствительность может также значительно ухудшить любой фоновый шум, присутствующий на выходах усилителя.
Звуковые дорожки из фильмов имеют большой где пиковые уровни на 20 дБ выше средних уровней. Высокая чувствительность рупорных громкоговорителей помогает достичь уровней звука в кинотеатре в месте прослушивания с типичными приемниками / усилителями ~ 100 Вт на канал, используемыми в домашнем кинотеатре .
