Схема подключения магнитолы камаз нео

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже.
Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Примечание. Стоит заранее знать о том, что использование второго метода подключения не поддерживают производители автомагнитол и гарантия уже более действовать не будет. Кроме этого, есть немая вероятность допустить ошибку в процессе подключения проводов.

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Внимание. Даже если используется первый способ подключения, нужно быть крайне внимательным и делать все очень аккуратно

Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно.

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол.
Итак, для подключения автомагнитолы первым способом понадобятся:

Штекеры;
Переходники;
Изолента.

Приступаем:

Обрезаем провода от штекера магнитолы или проводки автомобиля.
Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.
Все провода тщательно изолируем лентой.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
Прикрепить рамку автомагнитолы к панели консоли.

После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).

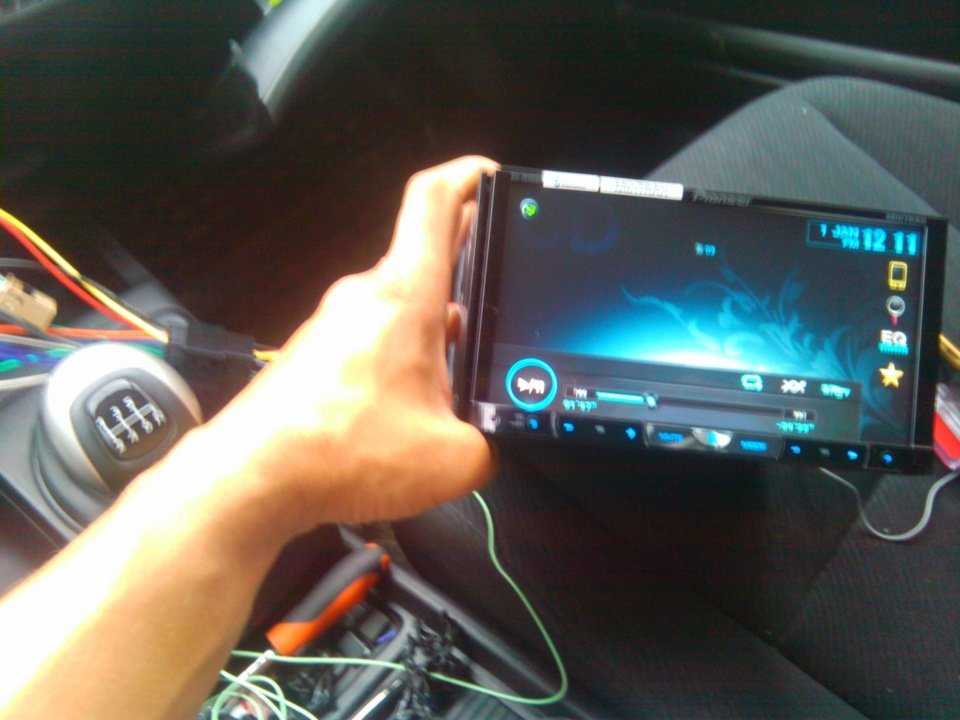

Подключаем магнитолу к штекерам.
Вставляем в гнездо до появления характерного щелчка.
Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается.
Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

Подключение через кнопку

Более оптимальным решением является использование кнопки для включения и выключения питания магнитолы. Тут все довольно просто. Берем провод, который идет на плюс, и подключаем его через обычную кнопку с двумя положениями (вкл. и выкл.). Это позволяет наиболее оптимально управлять питанием магнитолы. Оставляя машину на ночь или на продолжительный срок, просто отключаете питание, нажав кнопку. Обычно располагают эту кнопку на консоли неподалеку от самой магнитолы.

Использование такой методики позволит вам использовать музыкальное оборудование вне зависимости от положения ключа в замке зажигания.

Как автомагнитола подключается к питанию

Практически все современные автомобильные магнитолы для подключения используют так называемый ISO, он же евро разъем. Он условно разделен на две части. У первой распиновка позволяет коммутировать систему электропитания. У второй — подключать аудиосистему, от 2 динамиков до формата 5.1.

Некоторые автомагнитолы имеют один, неразделяемый евро разъем. У других он состоит из двух частей. Однако если используется стандартная распиновка разъемов автомагнитол, проблем с подключением не возникнет. К сожалению, не все производители в своих устройствах предлагают формат ISO разъема. Встречаются уникальные гребенки и нестандартные распиновки. При несовпадении разъемов у владельца авто есть два варианта коммутации.

Переходники

При выборе новой аудиосистемы в магазине рекомендуется сразу уточнять, имеет ли она ISO коннектор. Как показывает практика, встречаются самые разнообразные виды разъемов автомагнитол. У одной группы есть три отделяемых части вместо двух. Встречается так называемый расширенный набор контактных групп, через который осуществляется управление выдвижной антенной, изменение яркости подсветки в зависимости от скорости автомобиля и многое другое. У третьих может быть просто нестандартный размер разъема.

Совет! Если у понравившейся модели автомагнитолы нет ISO коннектора, стоит сразу купить для нее переходник. Таких решений на рынке великое множество. Поэтому подобрать одно, позволяющее сделать сопряжение между ISO и имеющимся на магнитоле коннектором не вызовет сложностей.

Конструкция переходника может быть разной. Например, фишка, литой пластиковый корпус с группами контактов на обеих сторонах. Или два разъема типа мама, соединенных между собой короткими кабелями. В этом случае нужно удостовериться, что их сечение составляет не менее 2 кв. мм для аудио подключений и 3.5 — 4 кв. мм для силовой части.

Скруткой или пайкой

Прямое соединение проводов можно оптимизировать до предела. То есть обрезать разъем ISO со стороны автомобиля и установленный на магнитоле. После этого образовавшиеся концы кабелей зачищаются, а медные жилы скручиваются между собой.

Совет! Рекомендуется паять такие соединения. Простая скрутка от вибрации, процессов окисления, накопления грязи достаточно быстро выйдет из строя, что заставит снимать магнитолу и делать работы по соединению заново.

Так сказать, колхозить прямое соединение необходимо по цветам проводов. Есть стандартны маркировки кабеля:

красный — ключ прерывания, вторичное питание;
желтый – главная силовая цепь контуров усиления, преобразования;
черный – нулевой, общий контакт, он же масса ;
голубой с белой полоской – силовой ввод антенного блока и его контура усиления.

Важно! Обозначение проводов цветом по их функциональному назначению обязательно приводится в документации к конкретной модели автомагнитолы. Кроме приведенной выше силовой части, есть еще блок коммутации аудио каналов.. В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея

Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком

В магнитолах высокого класса предлагаются отдельные выходы управления выдвижением антенны, для коммутации внешних модулей (например, усилителей или сабвуфера), контроля яркости дисплея. Современные устройства имеют контактную группу MUTE, отвечающую за отключение звука для приема звонка по смартфону, если такой функционал реализован отдельным блоком.

Монтаж аудио системы на КамАЗ 490 и 280

Обратите внимание, что подключить аудио можно не только на приборной панели, но и в верхнем отсеке, где тоже имеется электропроводка. Вам потребуются следующие комплектующие:

Вам потребуются следующие комплектующие:

магнитола, можно выбрать «короткую» без дисков, рассчитанную только для флешек;
преобразователь напряжения с 24В на 12В;
антенна;
колонки обычно на 200 ватт;
комплект проводов;
полка, если отсутствует удобное место для крепления.

Прежде чем интересоваться, как подключить магнитолу в КамАЗе без преобразователя, учтите. Преобразователь напряжения будет более желательным выбором, чем прямое подсоединение аудиосистемы к аккумулятору, такая установка приводит к снижению его эксплуатационного ресурса. Отверстия к колонкам, например, в КамАЗ 280, обычно в кабине предусмотрены, но далеко не всегда имеется разводка, по этой причине отдельные работы придется выполнять самостоятельно.

Процесс инсталляции:

сначала устанавливается переходник – на вход подается 24 В, с выхода получают 12 В, которые подаются на устройство (устанавливают в месте при наличии сквозняка, чтобы исключить перегрев);
подсоедините к устройству «массу», «минус» и один динамик для проверки;
после этого подсоедините второй динамик;
подсоедините антенну;
сделайте монтаж устройства и прикрепите.

Обратите внимание, что обычно проблему составляет подключение «массы», как это можно сделать наиболее простым способом. Кнопка массы находится вне кабины, дополнительно кнопка делается и в кабине, клеммы этих кнопок соединяются

Соответственно, для подключения массы и минуса будет ее проще всего взять с кнопки, находящейся в кабине. Перед инсталляцией аудиоустройства не мешает убедиться, что обе кнопки массы работают без сбоев.

Установка не займет много времени, если перед началом работ ознакомиться с фото инструкцией. Процесс монтажа аудио не требует особой квалификации, мастер только должен четко представлять процесс, что ему нужно сделать. Перечисленные действия полностью отражают последовательность работ, по этой причине достаточно разобраться в них, чтобы самостоятельно провести полный монтаж аудиосистемы.

Разъемы и их маркировка

Перед тем, как подключить магнитолу в машине в домашних условиях, необходимо разобраться с разъемами, а также цветами проводов. Нужно понимать, что вы будете работать с 12-вольтовой сетью, а не 220, если подсоединение электрических элементов будет неправильное, это повлияет на качество звука в целом. Если вы не знаете, как сделать линейный выход, какие используются шлейфы для автомагнитол, то для начала разберем теорию. На сегодняшний день большинство аудиосистем оснащаются двумя стандартными разъемами ISO, каждый из штекеров — восьмиконтактный.

Один из этих штекеров предназначен для потребления тока в амперах, соответственно, к нему подключается силовой выход А. Второй штекер В используется для подключения динамиков, как правило, к нему подключаются черные провода. Сколько ампер потребляет так или иная система — зависит от самой автомагнитолы, этот параметр должен быть указан на упаковке. В зависимости от конструктивных особенностей транспортного средства, машина может быть оснащена другими типами разъемов.

Но в большинстве случаев такие компоненты отмечаются по одному принципу, так что для решения проблемы можно использовать один из вариантов:

Более варварский способ — попросту отрезать имеющийся штекер, а затем подсоединить к нему проводку от аудиосистемы. Для подключения проводов будете использовать изоленту. Но нужно учитывать, что такой способ менее практичный.
Лучше всего будет приобрести специальный переходник, в таком случае вам нужно будет просто установить его на участке цепи между питанием с автомобиля и выходом магнитолы. Купить такой девайс можно в любом магазине с автозвуком.

Что касается непосредственно разъемов, то штекер А представляет собой выход, который потребляет ток в амперах и использующийся для организации питания и установки антенны.

Несмотря на то, что данный выход оснащается восемью контактами, по факту функционируют в нем только четыре:

А4. Отвечает непосредственно за питанием памяти аудиосистемы током в амперах. В этой памяти хранятся все необходимые данные о настройках устройства. Если выход будет отключен, автомагнитола сбросит конфигурацию до заводских настроек. К этому контакту подключается красный провод, который соединяется с аккумулятором.

А5. Данный контакт подключается к антенному адаптеру, к нему подведен синий провод. По этому проводу также предается линейный ток, причем если его значение будет выше положенного, это может привести к поломке усилительных каскадов. Соответственно, это может отразиться и на функциональности аудиосистемы в целом.

А7. К этому контакту подключается желтый провод, он используется для обеспечения питания аудиосистемы. То есть именно через этот выход питается магнитола. Как правило, данный контакт идет на замок зажигания, его цепь защищается предохранительным устройством

Обратите внимание — если подключение магнитолы будет выполнено неверно, это может привести к ускоренному разряду автомобильного аккумулятора.
При необходимости питание можно организовать через тумблер, в обход замка зажигания. Но этот вариант не особо подходит, поскольку для каждой активации и отключения аудиосистемы автовладельцу придется активировать и отключать тумблер

Основной недостаток такого способа — есть вероятность того, что водитель забудет отключить тумблер, соответственно, это приведет к разряду АКБ.

А8. Этот контакт используется для соединения автомобильной магнитолы с массой авто, то есть его кузовом. К контакту подводится черный кабель. От массы также зависит многое, поэтому для подключения необходимо убедиться в том, что она надежно зафиксирована на кузове.

Что касается штекера В, то он используется для подключения периферийных девайсов, в частности, динамиков. Поскольку большинство автомобильных магнитол, которые сегодня имеются в продаже, рассчитаны на подключение к системе четырех колонок, разъем оснащен 8 контактам. К примеру, контакты В1 и В1 соединяются с задним правым динамиков, причем первый — это положительный контакт, а второй — отрицательный.

Проверка подключения, проблемы и их решение

Наиболее простым способом проверки подключения автомагнитолы производится путем вставления ключа в систему зажигания и его включения. Если при включении ближнего света и после магнитолы на ней срабатывает подсветка, значит все в порядке – устройство подключено. Проверить работает магнитофон или нет, можно с помощью кнопки включения. Если магнитола не среагирует, значит, она не работает. И последним пунктом проверки является звук, который можно увеличить или убавить соответствующей кнопкой.

Магнитофон может не включаться, если он подключен неверно или из-за перегорания предохранителя. Чтобы устранить данную проблему, необходимо вынуть магнитолу, проверить проводку и сравнить со схемами. При неверном подключении, необходимо поменять провода местами и повторить все заново.

Если проблема со звуком и экран выдает ошибку, значит, произошло небольшое замыкание либо утечка. Такая проблема устраняется заменой поврежденных кабелей и после их абсолютной изоляции.

Особенности инсталляции

КамАЗ в отличие от другой спецтехники, например, от трактора имеет близкую к стандартной приборной панели. Она отличается от панели легковых автомобилей только формой, обусловленной конструкцией кабины. Соответственно, предусмотрена и инсталляция звуковых динамиков и стандартной аудиосистемы с соответствующим местом для монтажа и креплением.

Китайская магнитола

Это существенно упрощает процесс, когда нужно подключить стандартную модель. Для сенсорного экрана придется сделать тюнинг, но в данном случае без опыта профессионалов обойтись будет сложно.

При наличии разводки и разъема потребуется проверить соответствие распиновки, приобрести переходник 24/12 В. Для монтажа в устаревших моделей можно установить полку под магнитолу в КамАЗ с помощью дополнительных крепежных аксессуаров. В этом случае все будет зависеть от фабричной комплектации: если устанавливается стандартная модель, имеется разводка под динамики и место для устройства с разъемом, то процесс монтажа довольно прост. В противном случае часть работ придется проделать самостоятельно.

Преобразователь напряжения

Полку можно также смастерить самостоятельно. Она может быть выполнена самостоятельно. Полку делают из фанеры или приобретают готовую пластиковую.

Как подключить магнитолу на камазе без преобразователя

М. Рынденков, Республика Бурятия PA10’2007 В настоящее время не являются редкостью грузовые и даже легковые автомашины отечественного и иностранного производства с напряжением бортовой сети 24 В. Чаще всего это техника с дизельными двигателями. Но автомобильные магнитолы, рассчитанные на такое питание, особенно из не очень дорогих, надо еще очень хорошо поискать в отечественных магазинах. В местах же, отдаленных от крупных городов, подобную технику купить практически невозможно.

Можно, конечно, изготовить импульсный или линейный стабилизатор напряжения на 14. 15 В, установить его в автомобиле и, уже затем, подключить к нему магнитолу. Или можно подключить автомагнитолу только к одному из аккумуляторов. Но в первом случае придется выполнять какие-то работы в салоне автомобиля по установке этого блока, что во многих случаях является довольно длительным и трудоемким процессом. Во втором случае мы очень быстро придем к тому, что один аккумулятор будет все время не дозаряжен, а второй перезаряжен, что резко сократит срок службы обоих. Предлагаю встроить необходимый стабилизатор напряжения внутрь корпуса автомагнитолы. Его схема показана на рис.1 и не отличается особой сложностью. Основой стабилизатора послужила отечественная широко распространенная микросхема DA1 типа КР142ЕН8В, включенная по типовой схеме. Диод VD1 служит для защиты стабилизатора от подачи напряжения питания в обратной полярности. Невероятно, но факт: очень большое количество магнитол попадает в ремонт именно по этой причине. Хотя, казалось бы, что здесь еще можно перепутать. Резистор R1 служит для облегчения теплового режима микросхемы DA1. На нем падает часть избыточного напряжения питания. Конденсатор С1 подавляет импульсные помехи, возникающие при работе автомобильного генератора и системы зажигания. В противном случае их амплитудного значения может оказаться вполне достаточно для выхода из строя микросхемы DA1. На выход стабилизатора импульсные помехи совершенно не попадают. Это позволяет не устанавливать фильтр питания в магнитолу (в большинстве простых китайских аппаратов его почему-то и так не наблюдается). Микросхему DA1 устанавливают с помощью винта МЗ на одну из боковых стенок магнитолы, желательно подальше от микросхемы усилителя мощности НЧ. При большой громкости и то, и другое прилично греется. Под микросхему стабилизатора желательно подложить медную или алюминиевую пластину размером 40×60 мм и толщиной 2. 3 мм. Кон- тактирующие поверхности перед установкой для улучшения теплоотвода покрывают тонким слоем термопасты КПТ-8. Мощный проволочный резистор R1 типа ПЭВ-7,5 также устанавливают на задней или боковой крышке подальше от других сильно греющихся деталей с помощью длинного винта с резьбой МЗ или М4. После закручивания этот винт следует законтрить каплей какого-нибудь быстросохнущего лака. В принципе, этот же совет вполне применим и к любым другим резьбовым соединениям в автомагнитолах. Это убережет от многих неприятностей при движении по разбитым отечественным дорогам. Данный стабилизатор напряжения можно устанавливать в магнитолы с максимальным потребляемым током не более 1,5 А. К этой категории относятся практически все автомагнитолы с монофоническим усилителем мощности и подавляющее большинство стереомагнитол с не мостовым усилителем мощности (стоимостью, примерно, до 1500 российских рублей) при работе на нагрузку не менее 4 Ом. Если встраивать устройство в автомагнитолы с более мощным усилителем, то выйдет из строя микросхема DA1 из-за перегрузки по току. Если установить более мощную микросхему, рассчитанную на ток 3 А, то нагрев корпуса магнитолы окажется чрезмерным, и она долго не проработает.
