Схема подключения магнитолы ауди а6 с5

Особенности

Особенности автомагнитол Sony могут отличаться в зависимости от модели головного устройства.

Предлагаем ознакомиться с основными особенностями аудиосистем на примере модели gt660ue, эта магнитола считается одной из самых востребованных среди покупателей:

Эта модель оснащается USB-разъемом. Магнитолы с флешкой позволяют считывать данные с накопителей.
На передней панели этой модели расположен AUX-выход. С его помощью водитель может прослушивать музыку, подключив к автомагнитоле мобильный гаджет либо МП3-плеер.
В соответствии с данными, указанными в инструкции по эксплуатации, данная модель оборудуется достаточно мощным звуковым процессором. Следует отметить, что эта особенность также характерна для многих других моделей, в частности, xplod, g3100ue, a30, a35ue и т.д.
Практически все модели магнитол этого бренда характеризуются огромным функционалом, который включает в себя множество настроек для низких частот и эквалайзера.
Конкретно эта модель — gt660ue — характеризуется динамической тонкомпенсацией.
При необходимости потребитель может настроить временные задержки звука.
Устройство работает с русскоязычными тегами.
У пользователя есть большой выбор вариантом для подсветки клавиш управления и дисплея аудиосистемы. В частности, в данной модели есть 20 стандартных цветов, но если возникнет необходимость, то пользователь может добавить около 36 тысяч новых цветов.
Головное устройство включает в комплектацию также пульт ДУ.
В комплекте к аудиосистеме также идет подробная схема для подключения и настройки аудиосистемы, в ней указана подробная распиновка.

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

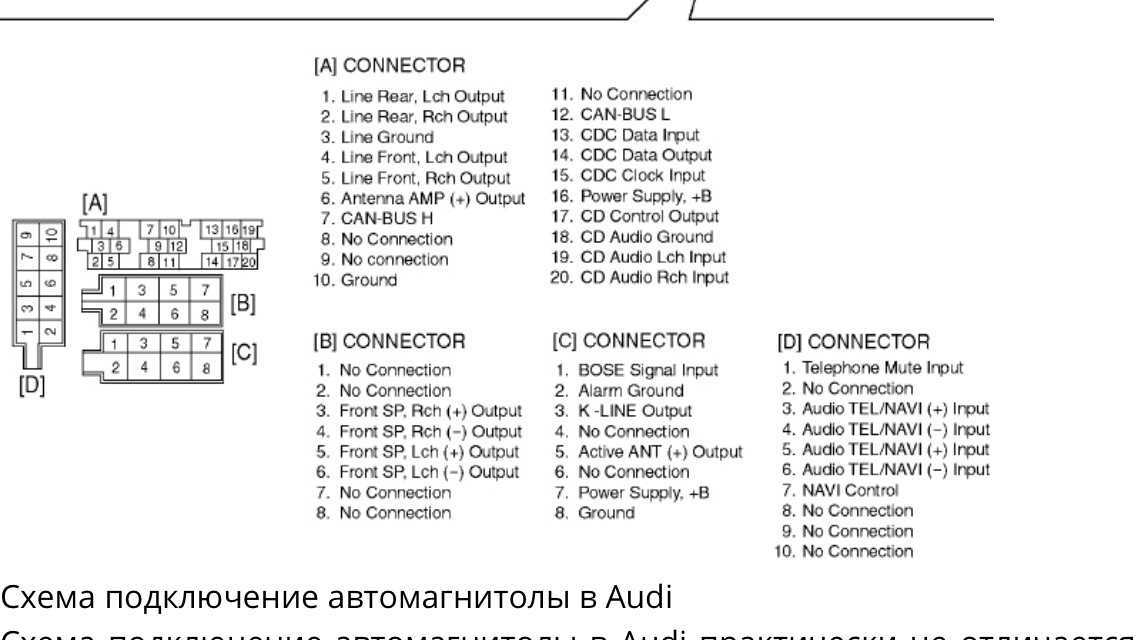

Распиновка

Что касается распиновки, то она выглядит следующим образом:

На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
На 5 идет провод усилителя;
Антенна или подсветка на 6;
На 7 постоянное питание;
На 8 – минусовой провод.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

5/6 разъемы – это фронт/правый;
7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

Разъемы 1/2 – тыловая акустика;
В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
4/5 – фронтальная акустика;
6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода. Ниже приводится инструкция, как и что делать:

Включаем автомагнитолу;
На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
Магнитола должна включиться.

Audi chorus автомагнитола

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

красный;
синий;
желтый;
черный;
фиолетовый;
белый;
зеленый.

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

Читать дальше: Чем проткнуть колесо у машины

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Audi A6 Avant 121kw › Бортжурнал › Замена штатной магнитолы Chorus

Долго и усердно анализируя возможные варианты остановился на модели DEH-1400 UB (конечно же рассматривались только Pioneer). Учитывая одну начинку всех моделей (ЦАП) звук у всех одинаковый в диапазоне до 200$. Дальше идет другой уровень но пришлось бы менять и всю аккустику, а меня она вполне устраивает. Примочки типа I-Pod, разные цвета подсветки и поддержка SD-карт меня не интересовали, т.к. отличие в цене до 2-х раз не стоят того

Обращаю внимание! родная шторка остается но к сожалению в данный момент не выпускается аппаратов которые при установке с мордой шторка будет закрывать. К сожалению морду все-таки приходится снимать (а жалко)

Моделька DEH-1400UB с красной подсветкой великолепно заменила родную кассетную Chorus (Blaupunkt) и отлично вписалась в интерьер. Переходную рамку брал польскую, т.к. она наиболее подходит по цвету и структуре пластика к панели машины (китайские резко отличаются в качестве пластика). Есть особенности подключения магнитолы к штатной аккустике и сабу через родной усилитель, об этом ниже. Для подключения любой нештатной магнитолы к штатной аккустике нам понадобится: — специальный адаптер Nokia (20$) — адаптер ISO (идет в комплекте магнитолы) — адаптер (усилитель) для антенны (10$) — переходная рамка (брал польскую) (15$) — ключи для снятия штатной Corus — новая магнитола (95$) На фото ниже впринципе отражен порядок установки, выкладываю так же инстукцию по подключению адаптера Nokia. Без него можно подключить только 2 передние колонки, с ним подключаются все + саб. При подключении усилителя антенны, может возникнуть вопрос (не лезет — мешают провода) — это показатель того что кто то лазил в систему климата и укладка проводов нарушена, в этом случае ручками укладываем все чтоб не мешало

Важно (касается всех пионеров)! Подключая разъем ISO обратите внимание на подключение 2-х проводов (тюльпаны) желтый и красный. Их нужно подключать желтый к красному, красный к желтому

При подключении Ж-Ж, К-К после того как вынемите ключ из замка зажигания настройки магнитолы сбросятся. Позже выложу фото в вечернее время с подсветкой.

8-ми разъемный монтажный блок

Данный блок реле располагается за центральным распределительным устройством. Вот его схема.

Описание схемы

1	Реле электромагнитных клапанов — ABS с ESP — J106
2	Реле вентилятора радиатора (2-я скорость) — J101
3	Реле вентилятора радиатора — J26 Реле прокачки ОЖ после выкл. двигателя -J151
4	Реле включения вентилятора радиатора — J138
5	Не используется
6	Реле компрессора пневмоподвески — J403 (Allroad)
7	Реле гидравлического насоса — ABS с ESP — J105
8	Реле запорного клапана охлаждающей жидкости — J541
14	Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)
15	Предохранитель 12В разъема — S184
16	Термо-предохранитель передних стеклоподъемников — S37
17	Термо-предохранитель задних стеклоподъемников — S43
18	Предохранитель блока ABS — S123
19	Предохранитель вентилятора радиатора — S42
20	Предохранитель блока управления вентилятора радиатора — S142
21	Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad)
22	Предохранитель пневмоподвески — S110 (Allroad)
24	Термо-предохранитель регулировки сиденья пассажира — S80

Подключение через CAN-шину

Особенность данной магнитолы, конечно же, в возможностях «родного» подключения к CAN-шине

Что это такое? Эксперты давно обращают внимание на то, что количество устройств увеличилось вдвое, и запросы автолюбителей не только растут, но и подстегиваются многочисленными законодательными требованиями к безопасности и экологии

Очевидно, что возможности типичного автомобильного оборудования далеко не безграничны и уже подошли к критическому пределу. Ожидается изменение архитектуры электросистем, так как классическая однопроводная электросхема с подключением «минуса» на массу (кузов автомобиля) не выдерживает никакой критики.

Длина проводов достигла 0,5 км, а их вес достигает 100 кг. По этой причине в 80-х годах BOSCH была предложена мультиплексная проводка, или шина CAN (ControllerAreaNetwork), которую уже устанавливают вместо однопроводной системы при увеличении количества устройств в системе.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу. 7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.
