Что такое hdmi cec? все, что вам нужно знать!

Как настроить HDMI CEC

Настройка HDMI CEC на телевизорах Samsung и LG немного отличается от остальных. Следует отметить, что различные производители, использующие эту технологию в своих устройствах, указывают в описании и маркировках разные названия одной и той же технологии, подразумевая под каждой из них именно CEC:

Марка Название
LG SimpLink
Hitachi Veira Link, EZ-Sync
Philips EasyLink
Samsung Anynet, Anynet+
Sony Bravia Sync, Bravia Link
Sharp Aquos Link
Vizio CEC
Pioneer Kuro Link
JVC T-V Link
Toshiba Regza-Link
Mitsubishi NetCommand HDMI

Как настроить CEC на телевизоре Samsung

Настройка CEC на телевизорах Samsung начинается с соединения телевизора с сопрягаемым устройством при помощи кабеля HDMI. Подключите устройство и начните установку плагина. На пульте отыскиваем и нажимаем кнопку «Source», а открывшимся меню потребуется выбрать HDMI.

На дисплее обозначится изображение ресивера. Используем пульт ресивера и нажимаем кнопку Меню -> Плагины -> HDMI CEC Setup. В открывшимся меню можно выбрать настройки расширения. Потребуется выбрать подходящий и нажать на клавишу ОК.

После произведенных настроек пользователь может использовать один ПДУ одновременно на 2 устройствах. Однако, строчка «Текущий СЕС адрес» заслуживает особого внимания. Если используется значение 0.0.0.0, тогда плагин не будет выполнять полный объем функций. К примеру, пользователь сможет следить, запускать или останавливать ресивер, однако, переключение между каналами станет невозможным.

Для исправления сложившейся ситуации потребуется зайти с ПК в тюнер, используя при этом соединение FTP, а после выбрать «usr/lib/enigma2/python/Plugins/SystemPlugins/HdmiCEC». Пользователю откроется ряд папок, нужно выбрать файл plugin.py. Его нужно открыть в блокноте для редактирования. Например, при использовании файлового менеджера Total Commander потребуется нажать клавишу F4. В открывшейся странице нужно заменить значение 0.0.0.0 на 1.0.0.0. После этого необходимо сохранить изменения.

По завершению настройки, потребуется перейти в меню ревизора для запуска перезагрузки. Пользователь должен дождаться завершения перезагрузки устройства, а затем снова вернуться к настройки плагина HDMI CEC. Открыв меню пользователь обнаружит сохраненные ранее изменения Текущего СЕС адреса. Чтобы внесенные изменения использовались по своему назначению потребуется нажать на кнопку Очищать-> ОК.

На этом настройку пульта подошли к концу. После сохранения настроек нажмите клавишу Source. Пользователю откроется список каналов и передач для просмотра.

Как настроить CEC на телевизоре LG

Настройка телевизора и сторонних устройств, подключенных по HDMI для использования технологии CEC происходит при помощи ПДУ. Стоит отметить, что телевизоры LG работают с поддержкой технологии CEC под названием Simplink.

Для начала потребуется подключить порт HDMI OUT с телевизором к порту HDMI IN при помощи HDMI кабеля. Далее, нужно нажать клавишу направляющую в Главное меню, а затем выбрать на пульте значок настроек. В открывшимся меню перейдите в раздел Все настройки-> Общие-> SIMPLINK (HDMI-CEC), и установите значение ВКЛ.

Для установления параметра синхронизации задайте клавишу ВКЛ/ВЫКЛ. При успешной синхронизации телевизор будет воспринимать передаваемые сигналы включения и выключения. Если произошел сбой и не удалось подключиться к телевизору автоматически потребуется использовать клавишу INPUT.

Процесс синхронизации доступен только при наличии логотипа SIMPLINK. Проверьте наличие логотипа на элементах устройства. Если пользователь желает вывести звук на стороннее аудио устройство, которое подключено посредством кабеля HDMI, потребуется подключить к HDMI порту ТВ с меткой (ARC) и установите для SIMPLINK (HDMI-CEC) значение Вкл.

Поддерживаемые команды

С помощью СЕС можно отдавать такие команды сопряженным устройствам:

  • Воспроизведение. Девайс становится источником сигнала — видео и аудиопотоков.
  • Режим ожидания. Вся система переходит в ждущий режим.
  • Перевод. Настройки тюнера экспортируются на другой девайс.
  • Запись одним касанием. Запись стартует немедленно.
  • Настройки таймера. Одно устройство управляет таймером другого.
  • Информация. Проверяет все параметры системы.
  • Пакет управления. Управляет воспроизведением.
  • Тюнер. Управляет тюнером другого девайса.
  • Экранное меню. Телевизор используется для отображения текста.
  • Маршрутизация. Переключение между источниками сигнала.
  • Передача имени. Передает имя устройства подключенному телевизору.

Требуется ли сертифицированный кабель «HDMI ARC»?

Нет, покупать сертифицированный кабель «HDMI ARC» не обязательно. Любой качественный кабель HDMI сможет передавать аудиосигнал, всегда при условии, что разъемы HDMI ваших устройств совместимы.

Поэтому будет достаточно кабеля с сертификацией «Стандарт HDMI». Только убедитесь, что выбрали кабель HDMI 1.3 или выше.

Если ваши устройства совместимы с «HDMI eARC» для передачи несжатого цифрового аудиосигнала, мы рекомендуем вам выбрать сертифицированный кабель «HDMI Ultra High Speed», обеспечивающий скоростьдо 48 Гбит / с по стандарту. HDMI 2.1.

Чтобы узнать больше о различных стандартах кабелей HDMI, посетите наш полный файл.

Что такое HDMI

HDMI – это специальный интерфейс, который позволяет передавать медиаданные в виде видео- и аудиофайлов высокого разрешения. Примечательно и то, что данная технология защищает лицензионные данные от копирования. Специальный разъем HDMI способен одновременно передавать и звук, и изображение, что очень удобно, так как не требует лишних разъемов и проводов.

Сигнал, который передается с помощью кабеля, имеет высокое качество изображения и высокочастотный звук (порядка 182 кГц).

Сейчас при покупке нового телевизора рекомендуется заранее убедиться, что устройство обладает HDMI ARC разъемом.

У данного кабеля есть следующие характеристики:

  • Высокая способность передавать данные (около 18 Гбит/сек).
  • Возможность выбора оптимальной длины кабеля (от стандартных 10 до 35 метров).
  • Устройства без специального разъема HDMI ARC не станут проблемой: на сам кабель можно подключить другие провода, которые и соединят HDMI с девайсом.
  • Всего лишь установка двух простых колец по две стороны кабеля поможет в устранении различных помех передачи медиафайлов.
  • Передача сигнала имеет определенные ограничения, хотя ее можно расширить с помощью специальных сендеров и усилителей.

Сам внешне напоминает провод USB. Постарайтесь не перепутать: у первого кабеля в отличие от второго уголки на концах скошенные. Та часть провода, которая выполнена из металла, обычно, носит золотой или посеребренный цвет. На технические характеристики это никак не влияет.

Чтобы устройство заработало, нужно учитывать следующие факторы:

  • Присутствие самих разъемов на телевизоре, которые могут принимать аудио- и видеосигналы.
  • Устройство, которое нужно подключить для передачи данных.
  • Приобретение самого кабеля HDMIARC.

Если вы хотите значительно усилить возможности вашего телевизора, из простого ТВ-приемника сделать полноценный ТВ-центр, то данный кабель вам просто необходим. Просто подключайте провод одним концом к телевизору, а другим – к медиаустройству, выполните нужные настройки и наслаждайтесь новым качеством изображения. Часто кабель HDMI ARC используется для соединения ПК и ТВ-приемника, и, главное, стоит запомнить, что соединение двух устройств должно происходить в тот момент, когда они оба находятся в выключенном состоянии, потому что провод может закоротить и произойдет возгорание.

Какой кабель нужен для коммутации устройств

Купить правильный кабель, чтобы функция HDMI CEC работала для единого управления несколькими устройствами, достаточно просто. Формально, это должен быть качественный провод версии не ниже 1.4. Дело в том, что технология HDMI уже предусматривает обмен кодами управления между соединенными устройствами.

Для передачи сигналов используется пин 13 в стандартной цоколевки разъема. Однако в кабелях с поддержкой Ethernet у отдельных производителей этот канал может быть занят для других целей. Это стоит учитывать людям, планирующим использовать HDMI интерфейс для передачи интернет или иного цифрового контента.

Некоторые производители, особенно китайские, держат нос по ветру. Они заявляют, что в их кабелях есть поддержка HDMI CEC как особая опция. Клевать на такой маркетинговый трюк, призванный увеличить конечную стоимость продукта — не имеет особого смысла. Достаточно просто купить качественный HDMI кабель от надежного производителя.

Ошибки их решения

Если функция HDMI-СЕС не работает, рекомендуется выполнить следующее:

  1. Убедится, что все синхронизируемые устройства поддерживают опцию HDMI-СЕС.
  2. В настройках телевизора проверить активацию нужной опции, и список выбранных устройств для подключения.

Если таким образом решить проблему так и не удалось, стоит проверить целостность и качество подсоединения HDMI-кабеля.

Функция HDMI-СЕС – это простой и удобный способ забыть о заморочках с подключением, и перестать жонглировать многочисленными пультами. Большая часть современных телевизоров уже оснащены полезной опцией. Поэтому многим остаётся лишь освоить подключение и настройку, и пользоваться своей техникой с комфортом.

Настройка Xiaomi Mi TV Stick

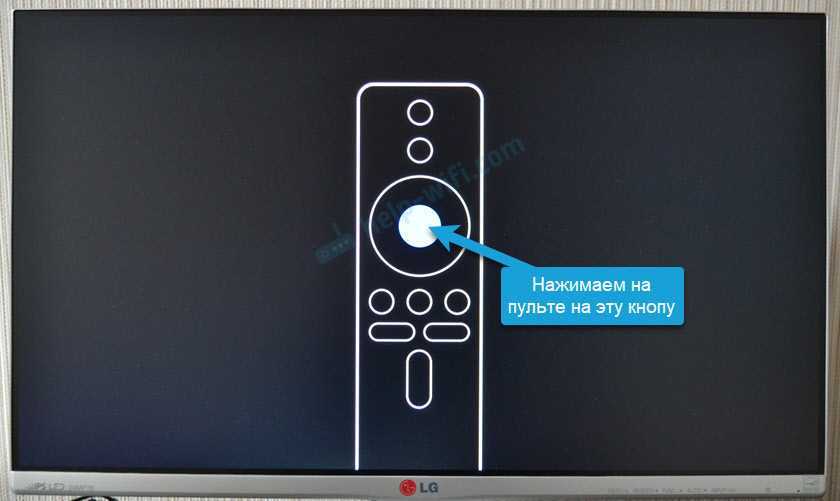

Первый шаг – привязка пульта дистанционного управления. Не забудьте вставить батарейки в пульт ДУ!

На экране телевизора появится подробная инструкция, где будет показано, как привязать пульт. Нужно нажать на центральную кнопку джойстика. Если это не сработает, система попросит вас одновременно нажать на кнопку с точками и кругом.

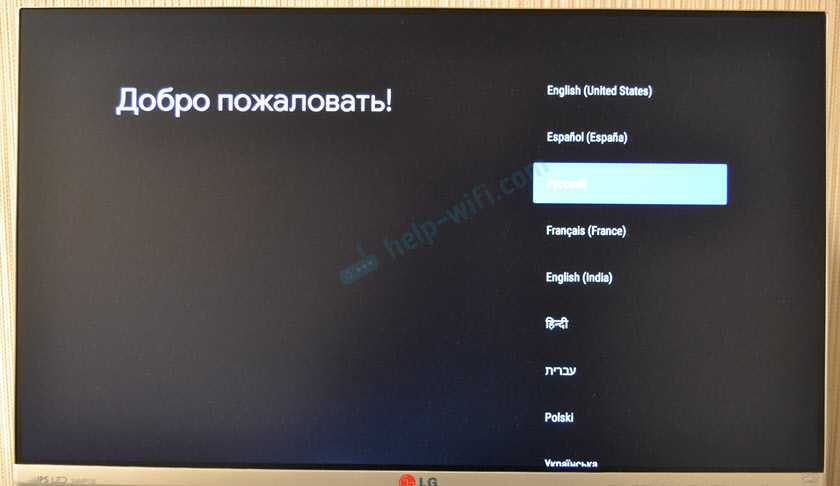

После подключения пульта нужно выбрать язык.

Дальше выбираем регион.

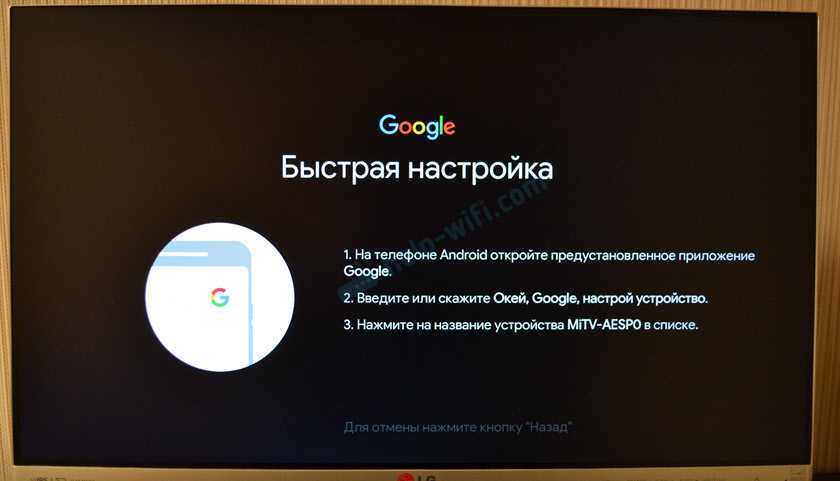

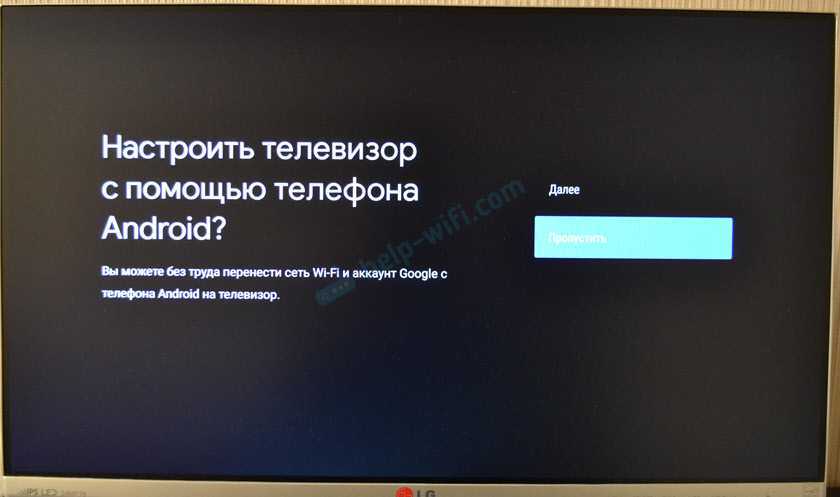

Система предложит нам настроить приставку с помощью телефона. Можно либо согласиться, либо пропустить.

Настройка с помощью телефона Android, это очень удобно и быстро. Если у вас есть телефон на Android, то можно автоматически перенести настройки Wi-Fi и аккаунт Google на приставку Mi TV Stick. Нужно только выполнить простую инструкцию.

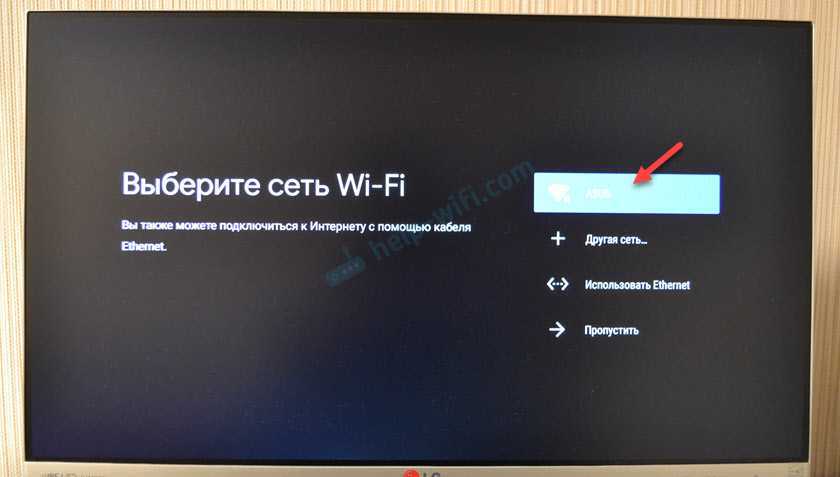

Если вы пропустите настройку с помощью телефона, то на следующем шаге нужно будет подключить Xiaomi Mi TV Stick к Wi-Fi сети. Выберите свою сеть из списка.

Введите пароль для подключения к своей сети.

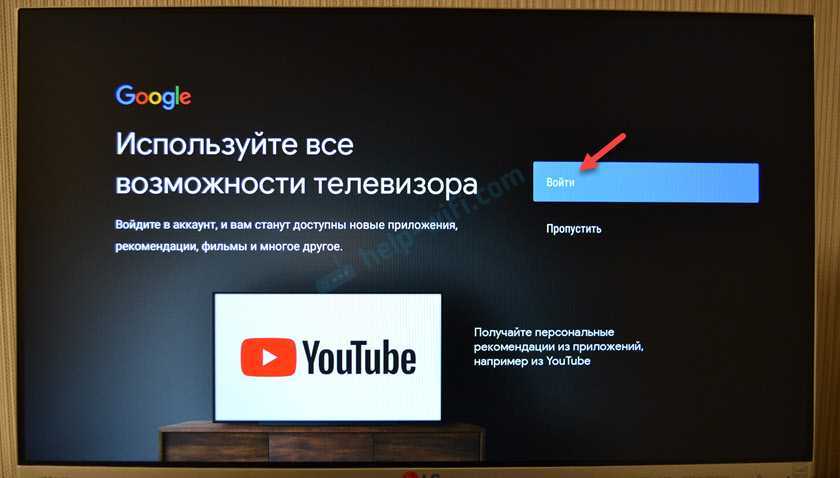

Дальше нам предложат выполнить вход в аккаунт Google. И я настоятельно рекомендую это сделать. Чтобы была возможность пользоваться всеми функциями. Автоматически будет выполнен вход в аккаунт YouTube. Так же вы сможете устанавливать приложения из Play Маркет. В принципе, этот шаг можно пропустить и зайти в свой аккаунт Google позже в настройках, но я рекомендую сделать это сразу.

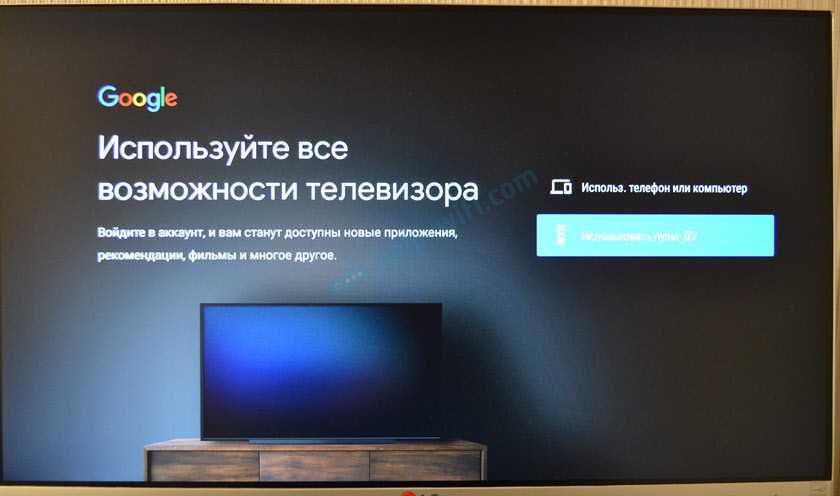

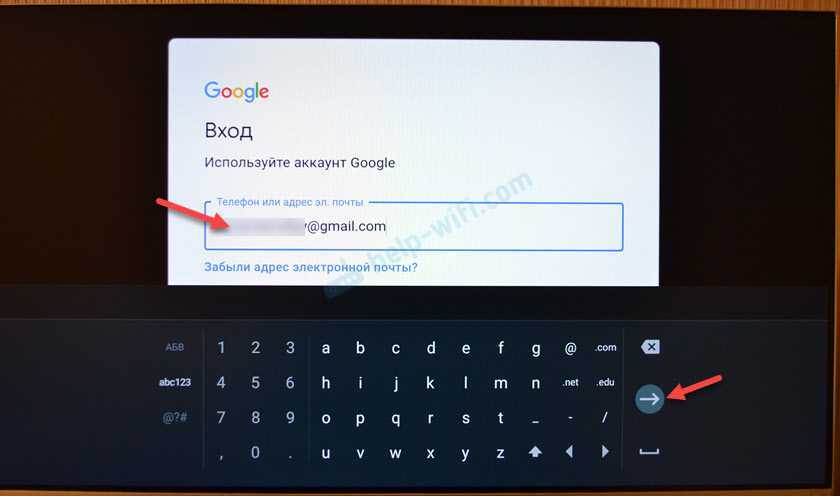

Я буду использовать второй вариант. Сначала вводим свою почту, или номер телефона, на который зарегистрирован аккаунт.

Дальше вводим пароль (не сделал фото). Возможно, понадобится еще подтвердить вход с помощью телефона. Если вы все ввели правильно, то будет выполнен вход в ваш аккаунт.

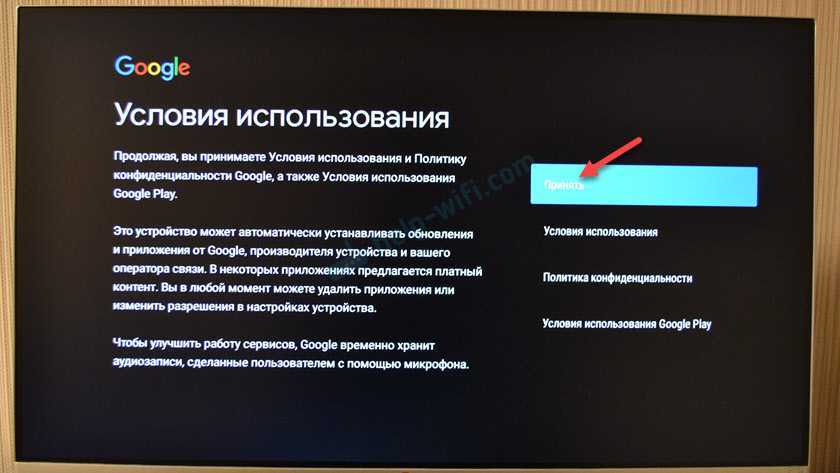

Принимаем условия использования.

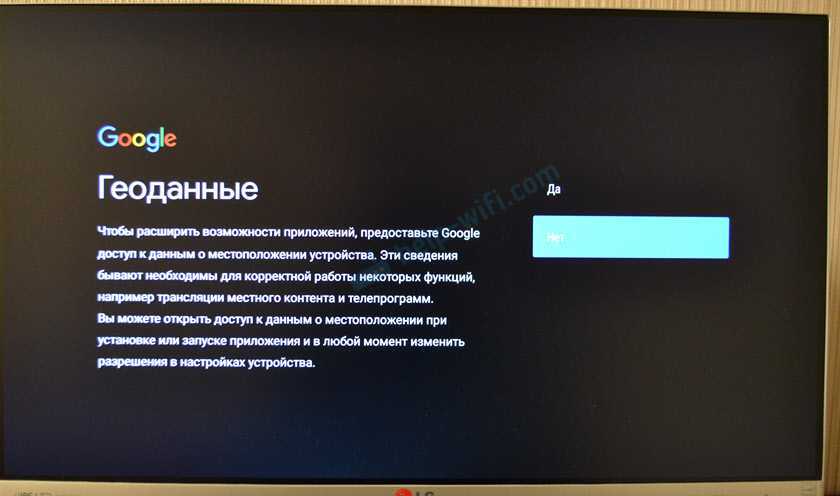

Разрешаем, или запрещаем доступ к геоданным.

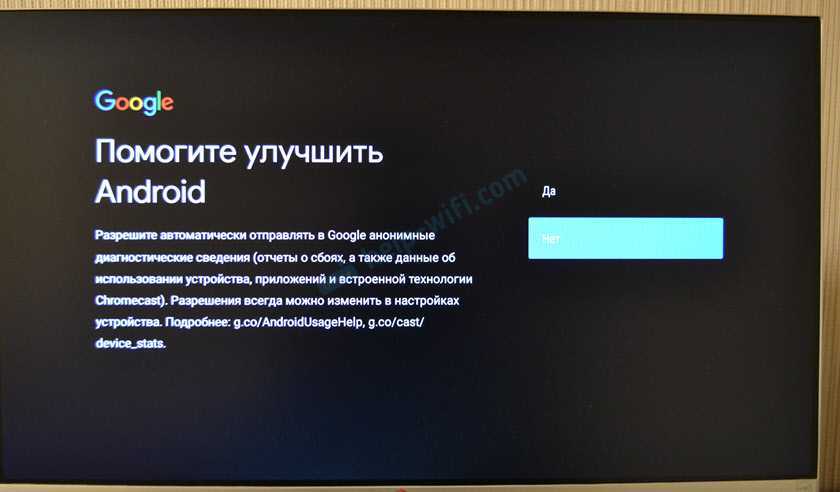

Разрешаем, или запрещаем приставке отправлять в Google диагностические сведения.

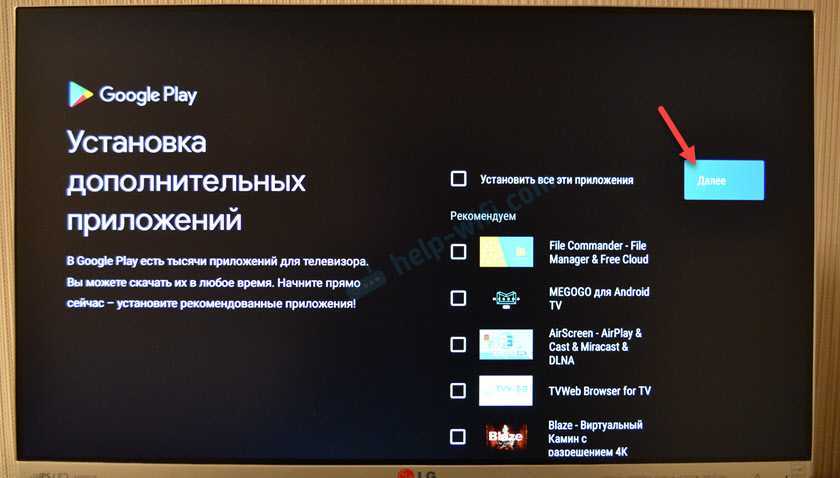

Следующий шаг – установка дополнительных приложений. Система предложит вам установить несколько приложений. Если вы не откажетесь (не снимете галочки), то они будут установлены автоматически в фоновом режиме. Я рекомендую отменить установку этих приложений (а то приставка будет подтормаживать после настройки из-за их установки). Все необходимые приложения вы сможете самостоятельно установки из маркета.

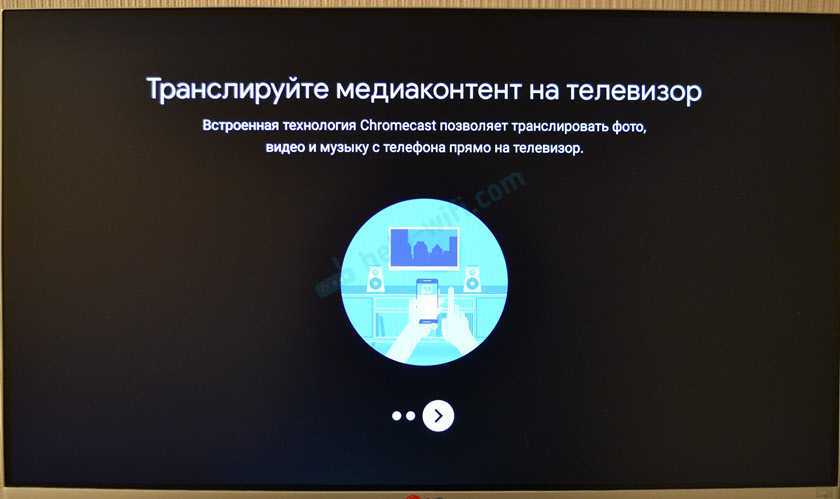

Знакомимся с некоторыми возможностями нашей приставки Xiaomi Mi TV Stick.

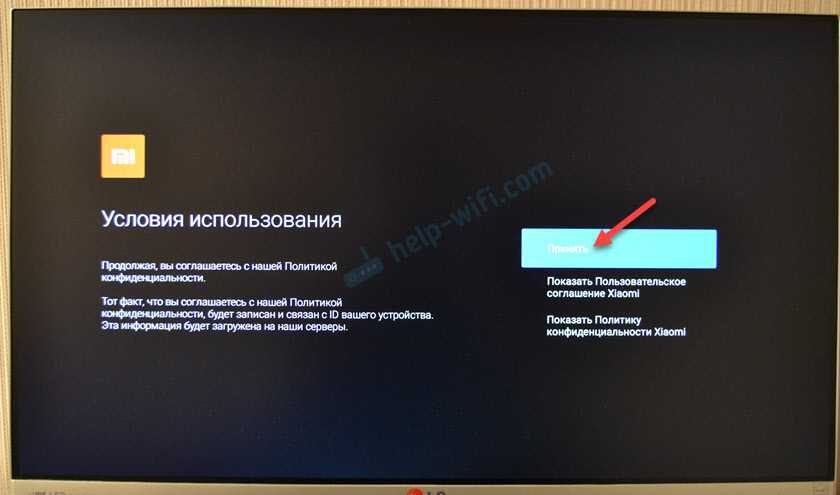

Принимаем условия использования от Xiaomi.

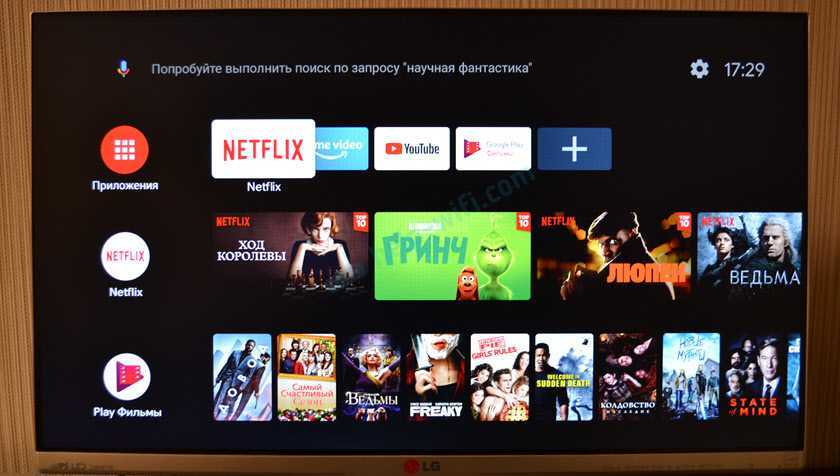

Все, настройка завершена! Появится главный экран.

Можно пользоваться всеми функциями Android TV.

Мой новый телевизор уже устарел?

Однозначно нет. Если ваш телевизор поддерживает разрешение 4K/UHD и расширенный динамический диапазон (HDR), или хотя бы только 4K, то ему еще далеко до старости.

Новый стандарт HDMI 2.1 открывает много продвинутых возможностей (об этом чуть позже), но пройдут годы, пока все эти новые форматы станут распространены. Об этом сейчас и речи нет: разрешение 8K или 4K с частотой обновления 120 Гц станет обыденностью очень нескоро.

Вывод таков: если вы купили телевизор пару лет назад, то пока вам его вполне хватит. Собрались купить новый телевизор и задумались, стоит ли подождать появления HDMI 2.1? Не имеет смысла. Во-первых, ждать вам придется около года, а во-вторых, преимущества HDMI 2.1 будут раскрываться очень медленно.

Как работает HDMI CEC

HDMI CEC представляет собой общую группу протоколов обмена данными между устройствами. Система, аббревиатура которой СЕС расшифровывается как Consumer Electronics Control (управление бытовой электроникой), использует один из каналов обмена командными сигналами цифроаналогового интерфейса HDMI.

Одним из протоколов семейства CEC является HDMI ARC. Он осуществляет одностороннюю передачу аудио на подключенные к телевизору устройства воспроизведения. HDMI CEC же предназначен для двустороннего обмена данными, точнее, командными кодами управления между соединенными устройствами.

Формально, все работает очень просто. В соответствии с настройками системы, телевизор передает на устройство коды, отвечающие произведенному пользователем действию. HDMI CEC не требует ручной регистрации ресиверов, приставок, медиаплееров. Если подключенное устройство поддерживает протокол обмена, оно определится автоматически.

На практике не все так просто. Единого стандарта командных кодов для HDMI CEC в реальности не существует. Поэтому каждый бренд реализует управление по-своему. Существует целый сонм технологий от разных производителей:

  • SimpLink у LG;
  • RIHD в устройствах Onkyo;
  • KuroLink в Pioneer;
  • EasyLink в технике Philips;
  • Anynet+, используемая Samsung;
  • BravaSync бренда Sony;
  • NetCommand for HDMI от корпорации

У компании Панасоник техника использует несколько разных протоколов, частично несовместимых между собой, VIERA Link, HDAVI Control и EZ-Sync.

Важно! В связи с таким многообразием применяемых технологий, пользователю стоит внимательно подходить к выбору бытовой техники. Если телевизор использует одну версию протокола, а плеер другую — не факт, что они будут сопрягаться, и удастся наладить общее управление. В идеальном случае, вся подключенная в единую сеть техника должна быть от одного производителя и работать с одинаковой технологией HDMI CEC

В идеальном случае, вся подключенная в единую сеть техника должна быть от одного производителя и работать с одинаковой технологией HDMI CEC.

HDMI cec — что это в телевизоре

HDMI CEC – это сложная система, позволяющая владельцу ТВ одновременно управлять соединенной с ним цифровой аппаратурой с помощью одного ПДУ. Данная опция предусматривает максимальное управление десятью устройствами. Правда, чтобы она работала, необходима специальная CEC-проводка.

Этот режим позволяет автоматически синхронизировать между собой многое оборудование. Он идеально подойдет тем людям, у которых в квартире или личном доме много современной мультимедийной аппаратуры. Использование большого количества ПДУ делает управление техникой затруднительным и некомфортным. Правда необходимо не забывать, что если у вас аппаратура разных брендов, то часто подобная синхронизация невозможна. Поэтому желательно заранее уточнить, совместима ли ваша техника друг с другом.

Особенности HDMI-CEC

HDMI-CEC предлагает ряд возможностей, перечисленных ниже. Однако не все перечисленные элементы будут доступны для всех продуктов с поддержкой HDMI-CEC. Кроме того, совместимость между марками продуктов может отличаться.

  • Remote Control Pass — позволяет передавать команды дистанционного управления на другие устройства в системе. Например, вы можете использовать пульт ДУ телевизора для управления некоторыми функциями других устройств, подключенных к телевизору через HDMI.
  • Воспроизведение в одно касание — при запуске воспроизведения на устройстве-источнике телевизор переключится на вход HDMI, к которому подключено устройство. Например, когда вы вставляете диск в проигрыватель дисков Blu-ray и нажимаете кнопку «Воспроизведение» , он может указать телевизору переключиться на вход HDMI, к которому подключен проигрыватель.
  • Управление маршрутизацией — позволяет пользователям контролировать выбор источника входного сигнала. Например, используя пульт ДУ телевизора, вы можете переключать выбор входов на подключенном ресивере домашнего кинотеатра.
  • Управление палубой — эта функция позволяет пользователям с помощью управления телевизором управлять функциями воспроизведения, такими как воспроизведение, пауза, перемотка назад, быстрая перемотка вперед на подключенных по HDMI проигрывателях Blu-ray / Ultra HD, устройствах потоковое мультимедиа и / или кабельная приставка (телевизионная приставка).
  • Запись одним касанием — если у вас есть видеорегистратор или DVD-рекордер, поддерживающий HDMI-CEC, вы можете начать процесс записи, когда увидите на экране телевизора программу, которая вам нужна.
  • Программирование таймера — Вы можете использовать EPG (электронное руководство по программам), входящий в комплект поставки телевизора или кабельного телевидения, для установки таймера с помощью совместимого DVD-рекордера или DVR.
  • Управление звуком системы — Позволяет пользователю управлять уровнем громкости (или другими совместимыми настройками звука) ресивера домашнего кинотеатра, оснащенного HDMI-CEC или AV-процессором / процессором предусилителя, с помощью пульта ДУ телевизора.
  • Управление меню устройства — эта функция позволяет вашему телевизору управлять системой меню другого устройства. Например, вы можете использовать пульт ДУ телевизора для навигации по настройкам меню на подключенном устройстве-источнике, например проигрывателе дисков Blu-ray, устройстве потокового мультимедиа, DVR и т. Д.
  • Режим ожидания системы — эта функция позволяет пользователям переводить несколько устройств в режим ожидания с помощью пульта дистанционного управления. Используя пульт ДУ телевизора, вы можете переключаться на каждый вход, к которому подключены устройства-источники, при необходимости переводить их в режим ожидания и выходить из него.

А как узнать, кабель HDMI 2.1 или нет?

Если вам интересно, да, вам понадобятся новые кабели HDMI 2.1, если вы хотите в полной мере использовать все возможности спецификации.

К счастью, в этом случае процесс сертификации более строгий и те, которые относятся к HDMI 2.1, должны быть указаны как сверхвысокоскоростные кабели или Сверхскоростной кабель HDMI . Кроме того, в коробке находится символ сертификата, который вы видите на изображении выше.

Если вы видите это обозначение, написанное на самом кабеле, вы можете быть уверены, что это HDMI 2.1 и он хорошо поддерживает передачу самого большого потока данных. Если вы этого не видите Ультра высокоскоростная вещь , забудь это.

Как видите, поговорка «Закон создал, ловушку сделал» сбылась. Некоторые недобросовестные производители пользуются обязательством перечислить спецификации HDMI 2.1, указав это имя и вызвав путаницу. Однако, используя то, что мы вам сказали, у вас не должно возникнуть проблем.

Плюсы и минусы HDMI CEC

У HDMI CEC есть много плюсов и очень мало минусов. И хотя плюсов больше, чем минусов, могут быть случаи, когда вы можете захотеть отключить HDMI CEC или обновить свою систему до системы, использующей eARC – новый стандарт, улучшающий функции HDMI CEC и устраняющий необходимость в настройке.

Плюсы

HDMI CEC имеет ряд преимуществ. Как упоминалось ранее, он позволяет использовать несколько глобальных элементов управления, что позволяет более плавно интегрировать систему домашнего кинотеатра.

Кроме того, HDMI CEC работает в сочетании с HDMI ARC (Audio Return Channel), чтобы уменьшить количество кабелей, необходимых для подключения нескольких устройств.

Короче говоря, HDMI ARC позволяет аудио перемещаться в обоих направлениях, уменьшая количество кабелей, необходимых для подключения внешнего источника, такого как проигрыватель Blu-ray, к телевизору и A / V-ресиверу.

Чтобы воспользоваться преимуществами HDMI ARC, ваши устройства должны иметь порты HDMI ARC или eARC. Обычно настройка ваших устройств для HDMI CEC включает HDMI ARC вместе с ним, но, чтобы убедиться, проверьте руководство вашего устройства.

Минусы

Основным недостатком HDMI CEC является ограничение HDMI ARC для обеспечения полноценного объемного звука. HDMI ARC может передавать несжатый стереозвук или сжатый объемный звук 5.1. Вот и все…

Если вам нужен несжатый канал 5.1 или лучше, вам придется либо отключить HDMI CEC и ARC на своих устройствах, либо перейти на устройства, поддерживающие HDMI eARC. HDMI eARC способен не только передавать несжатый звук 5.1 и 7.1, но также обрабатывать более качественные форматы высокой четкости, создаваемые Dolby и DTS.

HDMI ARC что это

Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это редко но бывает. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.

В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.

Устранение неполадок при подключении кабелем HDMI

Если возникла проблема с работой ARC/eARC, сначала отключите все внешние устройства (STB, OTT и т. п.), подключенные к телевизору, а затем попробуйте воспроизвести снова. Некоторые внешние устройства могут не соответствовать спецификации подключения кабелем HDMI, что может вызвать проблемы. Если проблема не устранена, необходимо проверить следующее.

Убедитесь, что функция Anynet+ (HDMI-CEC) включена Click to Expand

Включите протокол HDMI-CEC в меню Settings (Настройки) вашего телевизора. В телевизорах Samsung протокол HDMI-CEC называется Anynet+.

Путь меню для включения Anynet+ будет выглядеть примерно так:

Шаг 1. Нажмите кнопку HOME (ГЛАВНАЯ) на пульте дистанционного управления Samsung, а затем выберите Settings (Настройки).

Шаг 2. На экране настроек выберите меню General (Общие) и External Device Manager (Диспетчер внешних устройств).

Шаг 3. Перейдите к Anynet + (HDMI-CEC) в меню диспетчера внешних устройств и нажмите кнопку ввода на пульте дистанционного управления, чтобы включить Anynet+.

Проверьте настройки звука Click to Expand

Если вы используете стороннюю звуковую панель или систему домашнего кинотеатра, проверьте, включена ли функция HDMI CEC или ARC. Затем переключите источник входного сигнала на динамике на HDMI ARC.

В зависимости от серии, установите на вашем телевизоре следующие параметры, необходимые для воспроизведения звука через динамик:

Телевизоры Smart TV с 2017 года (серии T / Q, R / Q, N / Q и M / Q)

        Перейдите в меню Home> Settings> Sound> Sound Output (Главная> Настройки> Звук> Вывод звука). Выберите Receiver (Ресивер) (HDMI) из списка.

Телевизоры Smart TV с 2016 года (серия K)

        Перейдите в меню Home> Settings> Sound> Speaker Settings (Главная> Настройки> Звук> Настройки динамика). Выберите Receiver (Ресивер) (HDMI) из списка.

Телевизоры Smart TV с 2015 года (серия J)

        Перейдите в меню Menu> Sound> Speaker List (Меню> Звук> Список динамиков). Выберите Receiver (Ресивер) (HDMI) из списка.

Телевизоры Smart TV с 2013 по 2014 годы (серии F / H)

        Перейдите в меню Menu> Sound> Speaker Settings (Меню> Звук> Настройки динамика). Установите вывод звука с телевизора на ресивер.

Телевизоры Smart TV с 2011 по 2012 годы (серии D / E)

        Перейдите в меню Menu> System> Anynet + (HDMI-CEC) (Меню> Система> Anynet + (HDMI-CEC)). Включите функцию ресивера.

Проверьте кабель HDMI Click to Expand

Если на вашем телевизоре нет звука или время от времени звук пропадает, и вы что-то слушаете с устройства, подключенного с помощью кабеля HDMI, одна из самых простых потенциальных причин этой проблемы — это низкое качество кабеля. Поскольку замена кабеля на кабель более высокого качества не всегда легка или удобна, в моделях Samsung Smart TV есть настройка, которую можно использовать для регулирования интерпретации телевизором сигнала HDMI и улучшения совместимости с кабелем.

Перейдите в меню Menu > Support > Self Diagnosis > Signal Information > Signal History > HDMI Delay Level (Меню > Поддержка > Самодиагностика > Информация о сигнале > История сигнала > Уровень задержки HDMI) и выберите один из вариантов:

(С модели 2020: Menu > Support > Self Diagnosis > Signal Information > Signal History > HDMI Delay Level (Меню > Поддержка > Самодиагностика > Информация о сигнале > История сигнала > Уровень за)

  • Basic (Базовый): Это настройка по умолчанию для нормальной работы.
  • Slow 1 (Задержка 1): Этот параметр добавляет небольшую задержку перед определением отсутствия сигнала HDMI-кабеля.
  • Slow 2 (Задержка 2): Эта настройка добавляет более продолжительную задержку.

Выбор вариантов Slow 1 или Slow 2 улучшает качество сигнала от HDMI-кабеля недостаточного качества, но при этом появляется побочный эффект — задержка также будет происходить и при смене источника.

Сброс настроек звуковой панели Click to Expand

Если вы подключили кабель HDMI ARC к звуковой панели и все настройки верны, но система не работает, вы можете сбросить настройки звуковой панели, выполнив действия, перечисленные ниже.

Шаг 1. Выключите телевизор и звуковую панель. (Режим ожидания)Шаг 2. Нажмите и удерживайте кнопки увеличения (+) и уменьшения (-) громкости на пульте дистанционного управления более 5 секунд, пока на дисплее не появится надпись INIT.Шаг 3. Включите телевизор и звуковую панель.Шаг 4. Нажмите кнопку Home (Главная) на пульте дистанционного управления телевизора. Выберите Settings (Настройки) и измените настройку Sound Output (Вывод звука) на Soundbar (Звуковая панель).Шаг 5. На передней панели появляется уведомление TV ARC, а затем воспроизводится звук телевизора.

Примечание. Снимки экрана и меню устройства представлены только на английском языке — они также доступны на языке вашей страны.

Как система единого управления реализована в устройствах

Реализация Anynet HDMI CEC это отдельный плагин, или расширение, встроенное в функционал бытовой мультимедийной техники. Производители по умолчанию закладывают ряд возможностей, которые реализованы. Открыв описанное в предыдущем разделе меню, можно отключить ненужные возможности и активировать необходимые. В зависимости от производителя, могут быть предложены все или несколько из перечисленных ниже опций:

  • Передача имен – информация об активной технике;
  • Настройка таймеров активации и отключения всех устройств;
  • Переключение каналов на тюнере с ТВ;
  • Доступ к меню всех подключенных устройств;
  • Управление проигрывателем с одного пульта;
  • Маршрутизация устройств;
  • Групповая установка режима (к примеру, ожидание);
  • Перевод команд на сопряженное устройство;
  • Активация телевизора при запуске воспроизведения на плеере;
  • Сбор информации обо всей технике, находящейся в системе;
  • Активация записи картинки с ТВ на накопитель или подключенное устройство (Android, ПК Windows).

Если в системе находятся больше двух устройств, активными могут быть не все предложенные функции. Узнать о том, что доступно, а что нет, поможет PassThrough. Это своего рода диагностика, которая проверяет соединение всех устройств, передавая на них управляющие команды. Полученные данные помогут определить, какие функции будут доступны, если система состоит из техники разных брендов.

Строение разъема HDMI и технология ARC

Без сокращений ARC переводится как Audio Return Channel. Реверсивная система передачи данных в оба конца считается оптимальным решением на сегодняшний день. Отвечает всем требованиям развлекательного контента, которым делится большинство людей в обычной жизни. Всего один кабель позволяет цифровому звуку транслироваться на колонки и экран телевизора – раньше на все требовалось несколько контактных шнуров.

Оптический кабель или HDMI ARC? Выбирать приходится из расчета ваших потребностей. Так ресивер с проигрывателем подключается через «Optical», ведь потребуется отправка только звука. Потери минимальные, что соответствует требованиям меломанов.

Строение разъема HDMI ARC

Изображение же профессиональными людьми транслируется только по «ашдиэмай» (HDMI). Особенности каждого из способов большую роль играют при необходимости достигнуть лучших показателей, что не всегда нужно для домашнего использования.

Пультом управления становится канал HDMI ARC. Видео и звук контролируются с гаджета без необходимости прибегать к меню встроенного в телевизоре.

Android-отправка команд HDMI CEC в TV-minix-libCEC

я работаю над Minix NEO X8-H (Android media center, 4.4.2), и мне нужно отправить команду HDMI-CEC на TV: когда мое приложение получает вызов, я хочу автоматически изменить источник телевизора на источник Minix hdmi.

На самом деле Minix предлагает некоторые опции для включения HDMI-CEC, а программное обеспечение media center XBMC, как сообщается, поддерживает CEC. Но только в «receive mode» я думаю: пользователь может управлять устройством Android с помощью TV remote. Я хочу работать в обратном направлении. Я просматриваю исходный код XBMC, и я нашел очень интересный код, но не знаю, Может ли он быть мне полезен.

Я нашел последовательное устройство, которое получает команды ввода HDMI-CEC

/dev/input/event7

kernel ссылки размещены по адресу: «/sys/devices/virtual/input/input7/»

# cat /sys/devices/virtual/input/input7/name cec_input

Это часть журнала dmesg:

Я нашел libCEC , и мне удалось скомпилировать его с помощью Android NDK toolchain, и я смог установить» libcec.so «и демо-клиент binary» cec-client » на Minix.

Это параметры сборки:

Я знаю, что libcec работает с внешним контроллером hdmi-cec или, если сборка с функцией поддержки малины, она может работать плавно на raspi, используя встроенный видеоконтроллер.

Если он может работать на raspi, он должен быть в состоянии работать на Minix, я думаю.

Cec-клиент был демо-клиентом, разработанным для связи с последовательным интерфейсом, и на самом деле он не может общаться с /dev/input/evet7 из-за некоторых ошибок:

Но AFAIK Hdmi-CEC использует последовательный протокол связи с использованием pin 13 разъема HDMI, поэтому даже если «cec-client» является демо-клиентом, он должен работать правильно! Как вы видите, есть проблема с блокировкой устройства или что-то подобное.

Проблемы:

  • можно ли отправить команду CEC через Android с помощью Java?
  • если нет, кто-нибудь знает, как адаптировать libCEC/cec-client для работы на Minix?

Если Java способ невозможен, нет никаких проблем: мое собственное приложение построено с использованием Qt, и на самом деле я уже использую пару собственных общих библиотек». so»

У кого-нибудь есть советы? Как это можно сделать?

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Басы в технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
