Как самостоятельно сделать наушники

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Оборвался провод

Признаки поломки будут такими.

1. Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
2. Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Этапы изготовления

Изготавливать их с нуля самому довольно сложное и кропотливое занятие, то ли дело работа с уже готовым материалом. Но как бы то ни было, процедура все равно будет состоять из четырех шагов:

соединение со штекером;

обработка кабеля;

сборка динамиков;

упаковка деталей в корпус.

Все элементы придется покупать в специализированном магазине или отделять от вышедших из строя гарнитур. Корпус также придется искать отдельно или изготавливать самому. Есть несколько оригинальных рецептов, как в домашних условиях отлить его из пластмассы. Процесс это долгий и кропотливый, но, если привыкли мастерить что-то самостоятельно никто не запрещает поэкспериментировать.

Сборка новых наушников из частей предыдущих не потребует от вас специфических знаний о технике, главное запастись инструментом. Для работы вам потребуются:

• специальные кусачки, канцелярский нож или острое лезвие;
• паяльник, немного припоя, канифоль;
• изолента.

Как выбрать компоненты для наушников

Прежде чем начать самостоятельную сборку или ремонт наушников, необходимо выявить причину повреждения старой гарнитуры и вероятность замены только разъема. Случается так, что кроме этого необходимо заменить и кабель.

Штекер

В данном случае существует два разных варианта:

1. Простые наушники без микрофона. К штекеру подсоединяются четыре провода: плюс и минус от каждого динамика. Чтобы было удобней собирать, минусы перекручиваются в общий жгут и, таким образом получают 3 жилки, которые нужно закрепить с помощью паяльника на определенные места.
2. Наушники с микрофоном. В этом случае у штекера четыре контакта: один для каждого динамика, второй для микрофона, контакт для массы. Нужно сказать, что цвет проводов может быть различным с учетом изготовителя гарнитуры и этот параметр довольно условный. Кабель левого динамика может быть зеленым. Кабель от правого динамика все время помечается красным. Масса – провод медного цвета.

Динамики

Это главный элемент любой гарнитуры, от него будет зависеть качество звучания. Динамик может относиться к любому из спектров воспроизведения, низко- или высокочастотный, купольный либо обычный.

Но, как правило, в наушниках установлен самый простой динамик. Он не отличается повышенной чувствительностью либо мощностью, но довольно надежен и непритязателен к эксплуатации.

Приобрести динамик отдельно очень сложно, изготовить без специального оборудования еще трудней, не нужно создавать лишних сложностей, можно просто обрезать требуемые динамики от других наушников. При этом необходимо ровно отрезать кабель, чтобы медная жила не расщепилась. Разобрать ненужные наушники и использовать элементы для изготовления новых не составит сложности.

Кабель

Кабель изготавливается в виде плоской длинной ленты черного цвета или круглого провода. Изготовители производят одинарные и двойные провода — это будет зависеть, к одному динамику кабели подсоединяются либо к двум.

Как заменить штекер наушников: пошаговое руководство

Если музыка из наушников звучит только в одно ухо, не торопитесь выкидывать их, тем более если сами наушники еще хорошие. Нередко поврежденные контакты можно запаять, особенно на штекере.

Наверняка вам знакома такая ситуация: надеваете вы наушники, предвкушая наслаждение любимыми мелодиями — и все, приехали: ничего не слышно. Или работает только один наушник, что раздражает еще больше — музыка вроде играет, но нормально не послушаешь.

При возникновении подобных неполадок в большинстве случаев можно слегка подергать кабель у штекера или установить его в определенное положение, плавно сдавливая основание до тех пор, пока звук не пойдет из обоих каналов. Это может ненадолго помочь, но порядком надоедает, если так делать постоянно.

Самый легкий путь в таком случае — махнуть рукой и купить новые наушники. Вариант, конечно, неплохой, но что, если сломались не какие-то там обычные наушники, а дорогие и высококачественные, и вообще самые любимые и замечательные? Самое обидное, что такие симптомы, как правило, говорят не о поломке самих наушников, а о повреждении какого-то контакта, кабеля или штекера-коннектора.

Заменить штекер — дело не особо трудное и дорогое. Стандартные контактные штекеры продаются в магазинах электроники в пределах сотни рублей. Но новый штекер почти всегда требуется припаять к проводу. Существуют, конечно, модели, которые завинчиваются и зажимаются, но для наушников, которые используются с мобильными устройствами, мы их не рекомендуем.

Итак, для ремонта нам потребуются: паяльник, припой и навыки работы с ними. Для пущего эффекта рекомендуем найти кусок термоусаживаемой трубки (ТУТ) для изоляции токоведущих частей. Трубка плотно охватывает кабель, дополнительно обеспечивая механическую защиту — то же, что и изолента, только трубка гораздо удобнее, да и надежность выше.

Можно также купить беспроводные наушники.

Ленточные излучатели

Так я плавно подвожу к самой, на мой взгляд, перспективной технологии в плане динамического диапазона. Ленточные драйвера. В обычной жизни их можно заметить в некоторых стационарных АС в виде твиттеров (высокочастотных излучателей).

В наушниках ленточный тип излучателя практически не используется. По крайней мере из всех серийных заводских моделей существует только один их представитель — Raal SR1A, и тот стоит неприлично дорого, к тому же официально на территории СНГ не распространяется.

Ленточный драйвер прост, как угол дома, даже ещё проще. Самая простая версия излучателя — два магнита, кусок гофрированной фольги, всё. С точки зрения акустики это самый идеальный вариант — чем меньше деталей и соединений, тем лучше. По ходу движения ленты нет никаких препятствий, разве что стоит какая-то защитная сетка. В более продвинутом исполнении можно добавить магнитопровод по контуру для усиления магнитного поля в рабочей области.

Самое главное — динамический диапазон на голову лучше, чем где бы то ни было. Ход ленты может быть какой угодно, смотря как ленту устанавливать. Но также и с высокими частотами, в стационарных АС такой излучатель используется как раз в ВЧ звене, работает он там просто замечательно. Это возможно благодаря изотропии самой ленты. Нет никакого межслойного взаимодействия, клея и т.п. Таким образом сила трения покоя ограничивается лишь силой трения покоя однородного металла. В слое алюминия 15 микрон эти силы крайне малы. Просто за счет отсутствия лишних слоев в виде пленок и клея этот излучатель по-умолчанию лучше, чем магнитопланарный.

Естественно, есть нюансы. Лента в таком излучателе должна быть гофрирована. За счет упругости металла, формованного в виде волны (а такая форма нужна, чтобы ленту не скручивало в трубочку), лента и имеет столь большую амплитуду колебаний. Поэтому приходится делать ленту, которая в излучателе отклоняясь до полного распрямления не выходит за пределы своего предела упругости, чтобы избежать пластичных деформаций. А подстраховка от деформации — небольшой зазор между лентой и магнитами для стравливания лишнего давления. В таком случае прочность ленты практически сравнится с прочностью мембраны магнитоплараных наушников. Может быть даже слегка её превзойдет, по крайней мере опыт показывает, что планарная мембрана рвется именно там, где нет ни клея ни металла, по пленке. Например, смерть мембран наушников довольно известного бренда Audeze довольно частый случай и на многих форумах зафиксированы возмущения огорченных владельцев. Стоит дополнить, что речь всё время идет об полностью открытом исполнении наушников, как о самом выгодном с акустической точки зрения. К сожалению, с закрытыми моделями всё посложнее, так что как эталон качества звуковоспроизведения я рассматриваю строго модели с открытой крышкой.

Схема сборки

Как сделать беспроводные наушники из проводных, если вы уже приобрели адаптер и портативное устройство для подзарядки? Схема выглядит следующим образом:

1. Вставьте Bluetooth-адаптер в заряженный портативный аккумулятор. Сигналом к тому, что вы сделали это правильно, станет мигающий индикатор на адаптере.
2. Соедините адаптер с вашей стерео гарнитурой.
3. Откройте Bluetooth в устройстве, с которым вы планируете использовать гарнитуру и найдите свой звуковой адаптер.
4. Осуществите подключение и наслаждайтесь результатом.

Такие bluetooth наушники своими руками отлично подойдут как для просмотра видео и прослушивания аудио материалов на вашем телевизоре, смартфоне или планшете.

Как сделать bluetooth гарнитуру более привлекательного вида? Ведь на маленьком корпусе такая конструкция смотрится не очень красиво, и вид торчащих проводов не всем придется по вкусу. Для этой цели можно использовать обычный хомут, и прикрепить конструкцию к корпусу гарнитуры.

Амбушюры для наушников

Амбушюры в процессе эксплуатации быстро теряют первозданный, заводской вид: протираются, рвутся. В продаже их нелегко найти, поэтому проще сделать защитные насадки самостоятельно, которые будут подчеркивать ваш уникальный вкус и стиль.

Выбор материала

Если в заводском варианте амбушюры были изготовлены из поролона, то рекомендуется в качестве наполнителя использовать аналогичный материал.

Необычно смотрятся вязаные амбушюры. Для мастериц связать такие приспособления с помощью крючка не составит большого труда. Нитки для вязаных насадок рекомендуется использовать хлопковые или акриловые.

Простой атрибут, применяемый для ремонта амбушюров — это широкие махровые резинки для волос. Они служат в качестве защитных насадок долгое время, не соскальзывают с наушников.

Если крючком вы не умеете пользоваться, купите вязаные носки. Резинка от них отлично подойдет для амбушюров. Носки лучше использовать новые, нерастянутые, с толстой пряжей.

Вязаные изделия можно заменить трикотажными или велюровыми. Такие ткани приятны на ощупь, не вызывают раздражение.

Если изначально амбушюры были кожаными, материал для замены берут максимально схожий с оригиналом.

Дерматиновые насадки жесткие на ощупь, изолируют посторонние звуки хуже, чем их натуральные аналоги.

В зависимости от того, какой плотности выбранная кожа, подбирается поролон. Если материал тонкий, то полиуретановый наполнитель желательно брать жесткий. Для толстой кожаной ткани, напротив, поролон рекомендуется использовать более воздушный.

Если порвались вакуумные наушники, их без труда можно отремонтировать своими руками. Для этого понадобятся обычные беруши.

Как сделать замеры

С помощью линейки определите диаметр наушников. Затем циркулем начертите лекало на картоне.

Вырезаем получившийся картонный шаблон. С помощью мела переносим его на тыльную сторону ткани. В итоге должны получиться 4 кольца (по 2 для каждого амбушюра).

Сборка новых наушников

На первом этапе нужно разобраться со штекером. Присоединить его к кабелю можно двумя способами:

• полностью исправную деталь просто припаивают к шнуру;
• неисправную деталь придется полностью зачищать и заново крепить все контакты.

Рассмотрим вторую ситуацию подробнее. Основная конструкция штекера не подвержена поломкам, там попросту нечему ломаться. Однако контакты, которые осуществляют передачу сигналов, легко могут выйти из строя, и тогда их приходится заменять.

В зависимости от класса, металлическое основание детали может иметь разное количество проводков
. Стереофонические наушники имеют три – два передающих для левого и правого динамика и заземляющий провод. Заземление обычно имеет самый длинный провод, закрепляющийся на длинной, отходящей от основания части штекера.

Зачистите основной кабель и отыщите необходимые провода. Соедините их с контактами, последовательность здесь не имеет значения. Главное помните, что жилы должны быть изолированы друг от друга.

Наращивание кабеля

Эта операция не требует подробных объяснений, так как проводится по наитию. Возьмите отрезки провода и скрутите их между собой. Место скрутки закрепите при помощи паяльника и необходимого количества припоя. В конце процедуры обмотайте провода термоусадочной лентой.

Установка излучателей звука

Теперь позаботимся о самой важной детали наушников, а именно, о динамиках. Разберите корпус выбранных вами деталей и отыщите контакты, подобные тем, что уже были задействованы на штекере

К первому присоедините передающий прово
д, ко второму подведите заземление. После этого нанесите припой на контакты и тщательно заизолируйте проводки. Соберите корпус в обратной последовательности.

Bluetooth-адаптер

При переделке полноразмерных наушников, многие части можно будет спрятать в одну из чашек. В качестве адаптера используют блютуз-модуль (например, модель BK8000L). Стоимость модели около 250 рублей, для питания достаточно 3.7 В. То есть достаточно будет аккумуляторной батареи любого смартфона.

Дополнительно стоит купить модуль заряда Li-Ion аккумуляторов. Он покажет, когда идет процесс зарядки (красный индикатор), когда она закончена (синий). Стоит такая деталь около 50 рублей. Обычно в чашке наушников есть небольшие прорези, сквозь которые видно индикацию. Например, TP4056.

Как правильно сделать наушники своими руками

Приступаем к пошаговым действиям: Для начала необходимо приобрести выход, который будет подходить для компьютера или мобильного источника. Наиболее распространённым сегодня является miniJack. Его диаметр бывает 6.3 мм и 3.5 мм. Второй больше пользуется спросом и его применял каждый хоть раз в жизни. Теперь необходимо убрать крышку со штекера, который приобретён. Через данное отверстие необходимо провести прочный и надёжный кабель, чтобы он мог обладать четырьмя жилами. Провод закрепляется при помощи стойки на верхушке штекера. Она оснащается отверстием. Для данного отверстия необходимо припаивать несколько проводников. Остаётся два проводника. Их требуется паять к маленьким контактам. Закрепите всю конструкцию при помощи изоленты. Проверьте омметром устройство на проблему короткого замыкания. «>»>»>»>»>»>»>»>»>

На оголовье необходимо прицепить металлическую линейку. После подключаем по два провода к каждому из излучателей и один из них соединяем со стойкой штекера, другой с каким-либо малым контактом.Рекомендуем посмотреть еще тут

• Как сделать шар из бумаги — простая пошаговая инструкция с фото и схемами как изготовить бумажный шар (120 фото)
• Как сделать помпон: пошаговое описание как пошить красивый помпон из пряжи своими руками (75 фото)
• Как сделать тетрадь своими руками — пошаговый мастер-класс как изготовить стильную и красивую тетрадь (видео и 120 фото)

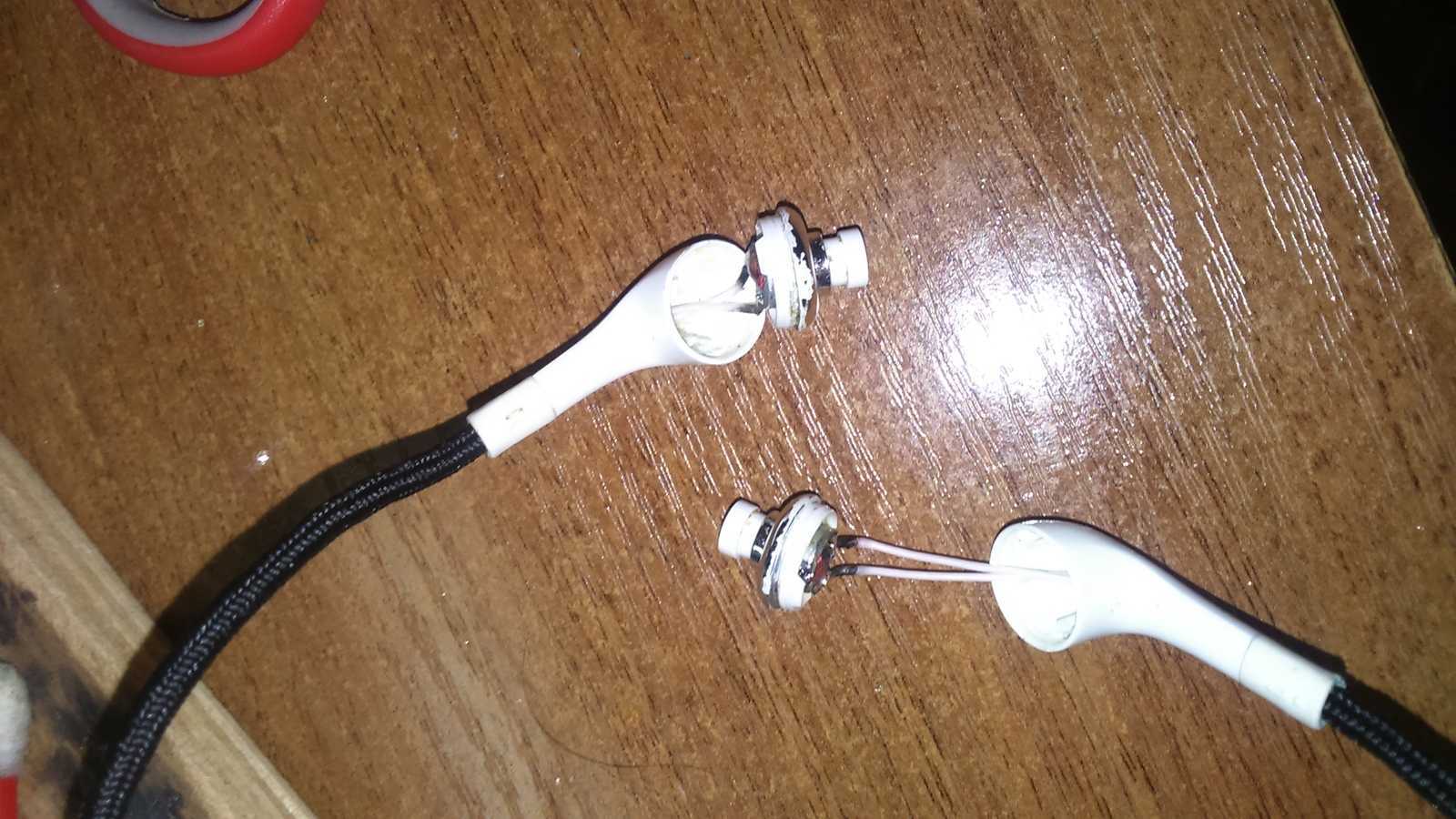

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Дорабатываем звуководы и другие направляющие звука

Динамик редко крепится напрямую к чашке наушников. А пластина, на которой он размещен, в хороших моделях крепится через прокладку из бумаги или другого материала. Вот и очередной «мод»: сделав прокладку между двумя частями наушника, можно улучшить изоляцию или частично изменить звук.

Бумага не дает полной изоляции, но не глушит звук, не затирает верхний диапазон (да, щели тоже могут играть роль в звучании). Если применить войлок, можно добиться полной изоляции. При этом бас станет ярче, но чуть глуше.

Кстати, если «замазать» лишние отверстия и щели эпоксидкой или каким-либо натуральным клеем, можно получить аналогичный (но другой) результат. Варианты можно комбинировать.

Защита излучателя тоже подвергается изменениям. Пластиковые решетки производители ставят для экономии. Сменив их на металлическую сетку, закрытую тонкой бумагой для фильтрации, звук любой модели можно изменить кардинально. В лучшую сторону.

Такой «финт» не пройдет с дорогими моделями: скорее всего, фирма-производитель озаботилась звуковым дизайном, и все отверстия перед динамиком появились в результате расчета. Есть риск испортить, если защита не съемная.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

• В консервную банку кладут олово, а в другую канифоль и прогревают на открытом огне до начала плавления. Процедуру удобно выполнять на газовой печке. Когда начнется плавление, зачищенный от изоляции конец каждой жилы сначала погружают в канифоль, а затем в олово.
• Примерно через 5 секунд медная жила станет серебристого цвета. Залуженные концы проводков скручивают, соблюдая соответствие цвета изоляции. Скрутки слегка прогревают огнем зажигалки для спаивания. Можно просто соединение погрузить в расплавленное олово.

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Тематические материалы: 5 лучших наушников Bluedio

Поэтапная сборка наушников

Чтобы самому собрать наушники для компьютера или мобильного гаджета, сначала нужно разобрать старые устройства и выбрать требуемые детали

Действовать нужно с осторожностью, чтобы не повредить интересующие элементы. После разборки нужно проверить детали на работоспособность и только потом приступить к сборке новых девайсов

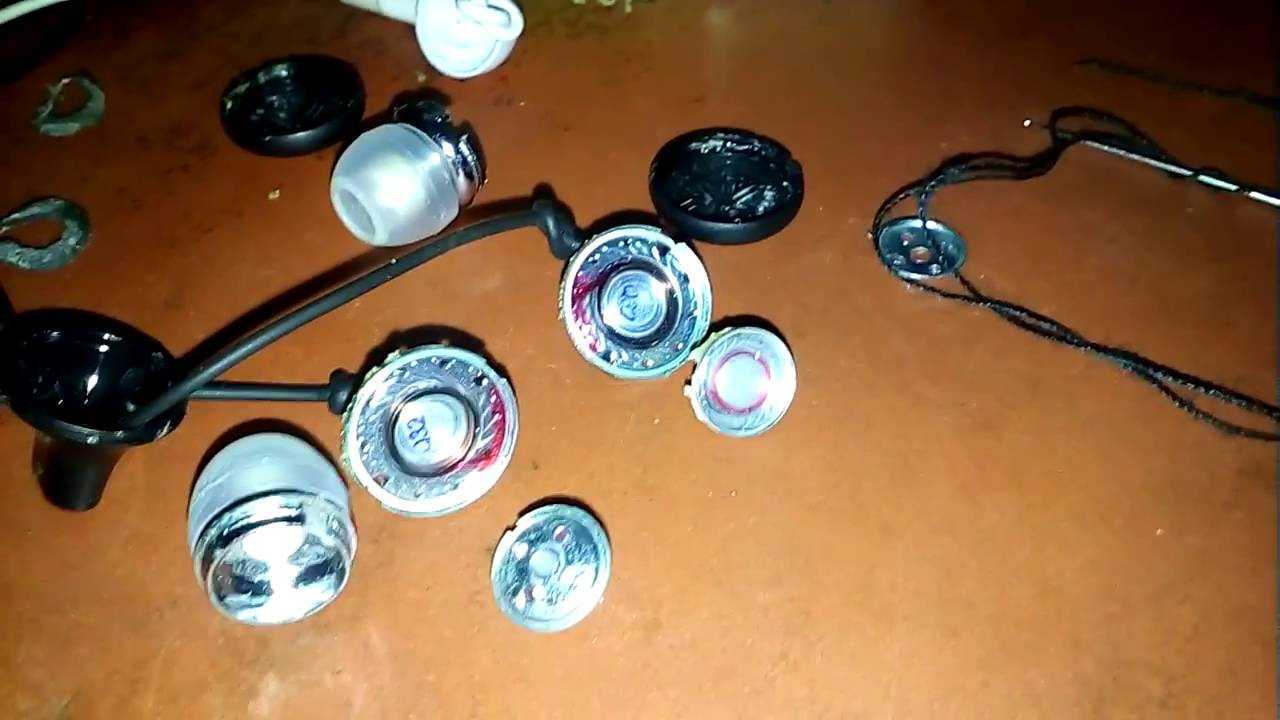

Демонтаж старого гаджета

При разборе больших наушников нужно внимательно их осматривать на предмет скрытых защелок или винтов, большая часть которых спрятана под мягкой подкладкой. Амбушюры крепятся на клей, защелки или просто надеваются на ободок чашечки.

На заметку! Наушники-таблетки зачастую склеены, для демонтажа их нужно зажать в тисках, после чего корпус раскроется на две части по месту соединения. Вакуумные наушники можно лишь разрезать.

В дальнейшем необходимые детали извлекаются следующим образом.

1. Если пользователю нужны динамики, то кабель от них отпаивают.
2. Если же необходим провод, то его лучше обрезать, отступив несколько сантиметров от входа в корпус и от штекера. Это необходимо, потому что в таких местах кабель чаще всего перегибается, а значит — его целостность нарушена.
3. Нужный штекер разбирается, провод отпаивается. Если он неразборной, то кожух разрезается ножом, а новый собирают из колпачка от шариковой ручки (или чехла с иголки от шприца).

Проверка работоспособности деталей

Перед сборкой наушников все отобранные детали тестируются, для чего необходимо использовать мультиметр, установленный в режим звуковой проверки. Сначала проверяется кабель, чтобы убедиться в его целостности. На штекере тестируют контакты, чтобы удостовериться, что они замкнуты. Если диэлектрическое кольцо деформировано, будущее устройство не будет работать. Динамики проверяют, прислонив черный и красный щупы мультиметра к контактам. Если прибор издает звуковой сигнал — детали исправны.

Сборка новых наушников

Новые детали собираются в следующем порядке. Сначала необходимо припаять провода к штекеру. К длинному контакту на его задней части крепится провод заземления, жилы динамиков припаивают к левому и правому контактам. Если будет использоваться микрофон, кабель должен быть четырехжильным. В этом случае последний провод крепится еще к одному контакту (штекер в таком случае должен быть с четырьмя кольцами-контактами).

Далее провода нужно прозвонить и убедиться, что они целы. Останется лишь защитить кабель от постоянных изгибов в месте соединения со штекером. Для этого с иглы от шприца снимается колпачок и проделывается в нем отверстие по диаметру кабеля. После этого колпачок надевается на заднюю часть штекера с проводами и заливается клеем, при этом нужно следить, чтобы оголенные жилы не соприкасались.

Совет! На получившуюся конструкцию можно надеть термоусадку и нагреть ее, чтобы она плотно обхватила колпачок и кабель. Это сделает внешний вид соединения более эстетичным.

Далее жилы с другой стороны кабеля нужно ввести в отверстия наушников, сделать страховочный узел, чтобы избежать неосторожного вырывания провода, снять изоляцию, залудить и припаять к контактам динамиков. Затем необходимо проверить работоспособность конструкции

Для этого штекер наушников подключается к мобильному устройству или ПК, на котором запускается песня или видео со звуком. Если динамики воспроизводят аудио-сигнал, необходимо отключить штекер от источника звука и собрать наушники. Если все сделано правильно и выбраны работоспособные комплектующие, собранное самостоятельно устройство не уступит по надежности высококачественным заводским наушникам.

Беспроводные наушники своими руками

Если у вас дома скопилось сломанного электронного хлама, который жалко выкинуть, то эта статья как раз для Вас. Все комплектующие материалы достались автору самоделки совершенно бесплатно, и по этой причине и вы останетесь только в выигрыше. Когда-то автор имел наушники Explay и стерео гарнитуру Bluetooth Prolife BT55. На снимке Вы можете видеть, что у наушников нет части проводов, а гарнитура издавала хрипящие звуки, то есть динамики были совершенно неисправны.

По этой самой причине автору и пришла в голову мысль из двух не полностью работающих вещей сделать одну, но очень нужную и хорошо выполняющую свои функции.

Первым делом все разберем. Даже отвертка для этой операции нам не потребовалась, потому что все крепления – обычные защелки.

Из наушников нужно удалить оставшуюся часть проводов, а у гарнитуры отпаять динамики и на какое-то время убрать аккумулятор. Это мы делаем для того, чтобы была возможность достать проводку, она находится в корпусе наушников.

В результате проделанных манипуляций от гарнитуры в наличии всего лишь блок с кнопками и внутреннее содержимое.

Дальше нам нужно присоединить блок с кнопками к имеющемуся у нас корпусу наушников. Выполняется это очень легко.

После того, как была снята накладка, можно увидеть, что находящееся под ней пространство идентично по диаметру имеющемуся блоку кнопок.

Последняя задача на этом этапе только лишь убрать проводку.

После того, как отделили внутреннее содержимое — обрабатываем весь корпус, чтобы он совпадал по размерам с накладкой. Примеряем это дело к корпусу имеющихся наушников.

Далее нужно отпаять mini-usb гнездо предназначенное под зарядное устройства и автор придумал, как сделать маленький переходник с этого гнезда на то гнездо, которое ранее принадлежащее мобильному телефону nokia.

Получилось так, что гнездо замечательно разместилось в том небольшом отверстии, которое ранее предназначалось для провода.

Далее необходимо проделать маленькое отверстие для микрофона при помощи сверла.

После того, как установили на свое место плату и закрепил ее и сопутствующие детали на место с помощью горячего клея, вышло то, что Вы можете видеть на снимке.

На этой фотографии вид спереди. Здесь автор допустил небольшую промашку. Просто когда он сверлил отверстия для микрофона, получилось так, что он чуть-чуть задел патроном корпус.

Как только застыл клей, сразу же прикрепляем с помощью паяльника и сам динамик, а после этого закрываем корпус.

Далее вам нужно прикрепить с помощью паяльника и второй динамик, а так же аккумулятор.

Ну вот наконец все припаяно и можно защелкивать корпус. Теперь установим на место накладки из поролона и поставим заряжаться для того, чтобы провести проверку.

Проверка нам показывает, что индикатор загорелся красным цветом, а значит все работает.

По той причине, что данные наушники и регулируются при помощи провода, автор решил, оставить все как есть. Единственно, что будет нужно, это перекидывать провод за головой в то время, когда наушники одеты. Звучание в наушниках стало намного лучше и даже намного сильнее, чем было до этого у гарнитуры. Кнопки, так же, как и микрофон замечательно выполняют свои функции, что не может не радовать.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Все о зарядке Redmi AirDots

Чтобы зарядить вкладыши, нужно поместить их в пластмассовый футляр. Для каждого из вкладышей предусмотрено свое гнездо. Вставить наушники в кейс, поменяв местами правый и левый, не получится. Как только «уши» встанут на посадочные места, загорятся красные индикаторы. По окончании зарядки светодиоды сменят цвет на белый.

Для полной зарядки «дотсов» в кейсе потребуется 1,5-2 часа. Может быть так, что на левом наушнике индикатор будет белым, а на правом все еще красным. Это нормальная ситуация, потому что правый «дотс» в паре является главным, он быстрее разряжается и ему нужно больше времени на зарядку.

В кейс, поскольку он зарядный, встроен аккумулятор, и его тоже надо заряжать. Для этого на футляре имеется порт mini-USB, в который вставляется соответствующий кабель. В комплекте этого кабеля нет, поэтому придется приобретать его отдельно.

На кейсе также есть индикатор состояния. Когда требуется зарядка, он становится красным, после полной зарядки (этот процесс занимает 2 часа) цвет меняется на белый, и индикатор быстро выключается.

Иногда не удается зарядить один или оба наушника. Причина может быть банальна – разряжена батарея кейса. В этом случае наушники после помещения в футляр не отключаются от телефона, сопряжение остается, даже если закрыть крышку кейса. Вторая причина – отсутствие контакта между наушником и заряжающей площадкой в кейсе. Проверьте, сняли ли вы пленку с «дотса», а также выясните, почему не садится до конца наушник в свое гнездо. Возможно, этому мешает амбушюра или что-то еще. Снимите амбушюры и попробуйте вставить наушники в кейс без них. Проблема с зарядкой может сразу же решиться. Тогда вам придется подобрать новые, более подходящие силиконовые насадки.
