Настройка ресиверов пионер(pioneer) своими руками

Настройка телеканалов

. Чтобы получить к ним доступ, необходимо только настроить приставку. Пошагово это будет выглядеть так:

при включенной приставке на телевизоре нужно перевести режим работы в AV;
затем необходимо открыть меню тюнера и найти там автопоиск каналов;
после активации поиска ресивер найдет каналы, доступные для просмотра в данном регионе, и предложит их сохранить, это действие следует подтвердить;
выполнив все манипуляции, можно сразу приступить к просмотру.

Данный алгоритм поиска подходит для многих моделей телевизоров, например, BBK Electronics, Sharp и JVC.

Назначение разъёмов: что для чего нужно?

Для передачи сигнала между совместно работающими электронными устройствами (в данном случае это антенна, ресивер и телевизор) необходимо наличие в них входных и выходных разъёмов, а также соединительные кабели.

Разъёмы устройств и штекера кабелей могут иметь различный стандарт исполнения, и пользователь должен чётко разбираться в их подключении.

Стандартные разъёмы

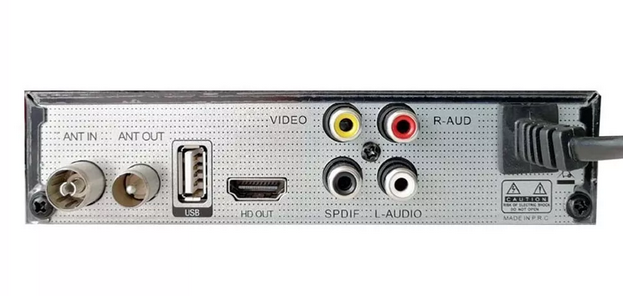

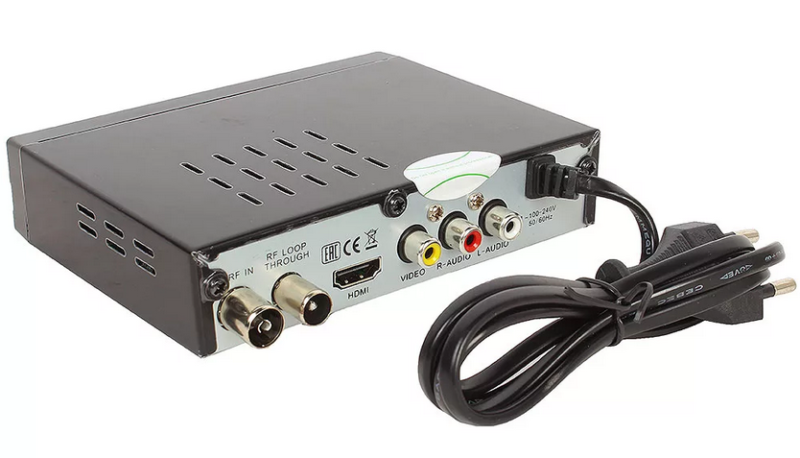

При всём разнообразии приставок основные разъёмы, расположенные на задней панели, у них аналогичны:

DC5V — гнездо подключения сетевого адаптера (5 вольт постоянного напряжения, при отсутствии встроенного блока питания);
RF IN — гнездо для подключения приёмной антенны;
RF OUT (LOOP) — сквозной выход приёмной антенны (через него можно подключить второй ресивер, а также телевизор или видеомагнитофон, которые будут принимать через внешнюю антенну аналоговый сигнал);
VIDEO — композитный видеовыход для подключения телевизора;
FUDIO L/R — стереофонический композитный аудиовыход (L — левый канал, R — правый);
HD OUT — высококачественный цифровой видео- и аудиовыходы (HDMI).

На передней панели также может находиться USB порт, предоставляющий пользователю следующие возможности:

воспроизводить медиа файлов с внешних накопителей;
записывать видео- и аудиофайлы;
подключать USB-HUB и USB-WiFi адаптеры (последний со встроенной антенной обеспечивает доступ в интернет и позволяет просматривать IPTV, прослушивать музыку, а также пользоваться другими функциями SMART TV);
обновлять программное обеспечение ресивера.

Редкие разъёмы

В некоторых устройствах DVB-T2 могут встречаться и другие разъёмы:

SCART — «евроразъём» (обычно они встречаются в ресиверах европейских производителей), который выполняет те же функции, что и 3 композитных разъёма RCA ;
D-SUB — выход, чаще всего применяемый в компьютерной технике, при подключении к телевизору передаёт только видеосигнал;
DVA — разъём, с помощью которого также можно передавать только цифровой видеосигнал;
S-VIDEO — выход для компонентного аналогового видеоинтерфейса, при подключении к ТВ приёмнику передаёт видеосигнал стандартной чёткости.

Как соединить тюнер и телеприемник

Способов подсоединения ресивера к ТВ существует несколько. Ниже мы рассмотрим каждую схему по отдельности. В комплекте с ресивером поставляется провод с адаптером для подключения к сети и специальный переходник. Перед приобретением устройства необходимо уточнить, какие разъемы есть на телеприемнике. Телевизоры Самсунг, LG, Панасоник имеют эти разъемы на панели сзади. В настоящее время производители выпускают различные модели приставок. Среди современных пользователей популярны устройства брендов Hyundai и Пионер.

Всего существует семь способов подключить приставку к ТВ. Перед тем, как мы опишем каждый вариант, стоит рассмотреть стандартную схему соединения. Сперва купленный ресивер необходимо вставлять к источнику сигнала, электросети, ТВ.

Затем последовательность действий будет следующая:

До момента объединения всей техники в единую цепочку отключите их от питания.
Выбираем подходящий разъем и через него выполняем подключение ресивера к ТВ.
Выбранный источник сигнала, , подключаем к ресиверу. Для этого на приборе предполагается специальный вход.
Запускаем все устройства и активируем автонастройку канала.

При правильной последовательности действий телеканалы будут настроены быстро. Пользователю сразу станут доступны двадцать бесплатных стандартных каналов. Если абонент на платной основе подключен к от провайдера, который обслуживает ваш район, к примеру, Триколор, то мастера компании должны самостоятельно выполнить установку и настройку аппаратуры.

Как можно выполнить подключение

Способы подключения зависят от имеющихся на обоих устройствах разъемов. Если входы телевизора или выходы приставки (или наоборот) не совпадают, потребуются переходники.

RCA

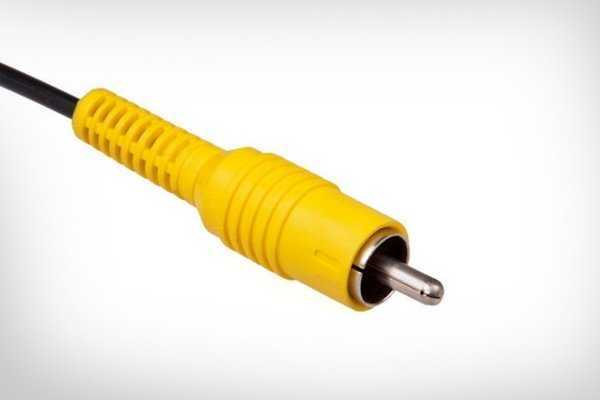

Это композитный аналоговый интерфейс, которой в простонародье называют «тюльпанами» или «колокольчиками». Использующийся кабель внешне выглядит как соединение трех отдельных шнуров, на конце каждого цветной «тюльпан».

Красный и белый штекер предназначены для передачи правого и левого аудиоканала соответственно.
Желтый штекер передает видеосигнал.

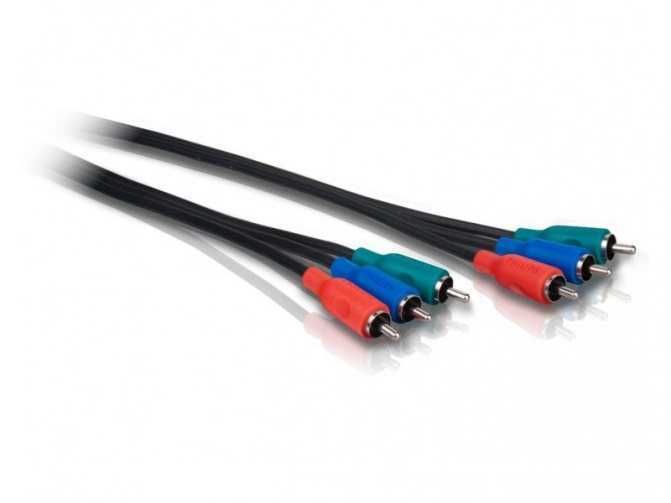

Более современным является композитный многокомпонентный кабель. Штекеры являются теми же тюльпанами, но количество разъемов и проводов увеличено до пяти. Маркируются входы/выходы двумя красными (по одному для аудио и видео), синим, зеленым и белым цветами. Компонентное подключение позволяет добиться картинки повышенного качества благодаря разделению видеосигнала на красный, синий и зеленый каналы.

Для подключения тюнера с телевизором через тюльпаны:

нужно выключить технику;
кабелем соединить выходные разъемы ресивера со входами на ТВ. Нужно соблюдать соответствие цветов при подключении, т. е. красный вставлять в красный и т. д.Если на панели телевизоре всего два входа, то вставляется шнур с желтым штекером и белым. Свободный красный тюльпан не трогается, а звук будет передаваться в формате моно;
подайте сигнал от антенны к ресиверу (вставьте антенный штекер в разъем «RF IN»);
включите телевизор и цифровой ресивер;
переключите режим отображения на телевизоре, выберите источником сигнала «AV»;
должна показаться картинка с заставкой тюнера. При первом подключении и запуске приставки система предложить сразу сделать настройку. Там же будет доступен автоматический поиск каналов;
если ресивер уже использовался на другом телевизоре, тогда сделайте настройку каналов на приставке через меню «Поиск» или «Установка».

Для ручного поиска следует знать:

номер телевизионного канала;
частоты вещания ретранслятора.

Узнать данные можно на карте ЭЦТВ.

Неустойчивый или сильно низкий уровень сигнала можно попробовать увеличить. Поиграйтесь с расположением, направленностью антенны, переориентируйте на другую телевышку. А при подключении антенны к телевизору не используйте слишком длинный кабель, так как с каждым метром сигнал затухает.

SCART

Европейский разъем, передает аналоговый и цифровой сигнал. Преимущественно встраивался в кинескопные и «тонкие» телевизоры, которые ранее поставлялись на СНГ рынок.

Инструкцию по подключению будет такой же.

Сначала выключаете ТВ и Т2-приеник.
Соединяете технику друг с другом через SCART кабель.
Включите Т2 и ТВ-приемник.
Источником сигнала задайте AV.
Настройте приставку на прием каналов цифрового ТВ.

Через антенный «RF IN» вход

Если схема телеприемника основана на лампах, и нет низкочастотных входов, тогда можно подключить цифровую приставку к старому телевизору через антенный вход.

Возможны две ситуации:

Приставка имеет не только входной разъем для штекера от антенного кабеля, но и выходной

Важно чтобы выход был высокочастотным, выполнял функцию модулятора. Тогда с ВЧ-выхода просто подключается обычный антенный фидер (кабель) к ламповому приемнику.

На панели разъемов приставки только один разъем для коаксиального кабеля

Или выход есть, но он не высокочастотный, предназначен только для последовательного подключения второго ресивера.Поможет выйти из ситуации дополнительный блок – ВЧ-модулятор.

Схема подключения через модулятор (считаем, что штекер от антенны уже вставлен в ресивер):

тремя тюльпанами соедините модулятор с приставкой;
на конец кабеля, который будет вставляться в разъем «RF OUT» на модуляторе, смонтируйте F-разъем. Его накрутите на резьбу разъема;
штекер на другом конце этого же кабеля вставьте в телевизор.

Просмотр каналов с высоким качеством и звуком при описанной схеме подключения невозможно.

Наглядно смотрите в видео.

Акустические системы активного типа

Активные акустические центры по стандарту имеют встроенный усилитель. Питание к ним подключается напрямую от сети, без потребности в каких-либо вспомогательных устройствах. Чаще всего активные системы есть в компьютерных динамиках.

Оборудование подключается через круглые 3.5 мм выходы, которые располагаются на задней панели приемника и подписываются, как TRS или MiniJack. Найти их среди остальных гнезд просто – над таким выходом нарисованы наушники. Для подключения акустической системы к ТВ на его задней панели должен быть такой же разъем, как и на компьютере.

Многие пытаются разобраться, можно ли подключить колонки к ТВ с большой диагональю, где вместо мини-Джек разъема вмонтирован «тюльпан». Для такого подключения потребуется заранее купить пере

Так выглядит переходник MiniJack-RCA

Подключение AV ресивера к телевизору через HDMI

Мультимедийный интерфейс HDMI отвечает высоким требованиям к параметрам звука и изображения. Подключение AV ресивера через HDMI обеспечивает следующие характеристики:

Пропускная способность до 48 Гбит/сек
Разрешение 4К, 5К, 8К с частотой 60 и 120 Гц
Трансляция видео с расширенным динамическим диапазоном
Динамическая синхронизация аудио и видео потоков
Поддержка 3D-видео 1080р

Подключить AV ресивер к телевизору можно посредством стандартного кабеля HDMI с двумя разъёмами на концах при условии, что у телевизора имеется вход такого типа.

В декодере используется разъём HDMI с меткой Out, а на телевизоре используется аналогичный разъём с меткой In. Достаточно просто соединить устройства кабелем. Это нужно делать при отключенном питании. Устройства обрабатывают и преобразовывают входящие сигналы всех видов. Это может быть аналог, цифра или 3D-видео. Современные декодеры поддерживают HDMI 2.0, позволяющие просматривать контент 3D и Ultra HD с разрешением 4К. Видеопроцессор позволяет не только конвертировать аналоговые сигналы в цифровую форму, но и выполнять масштабирование изображения до 4К. При апскейлинге видео с низким разрешением преобразуется для телевизоров высокого разрешения. Эта функция востребована у владельцев домашних кинотеатров.

Звук

Разобравшись с подключением домашнего кинотеатра к своему телевизору, внеся изменения в видеоизображение, нужно отрегулировать звук.

Работать потребуется через меню ресивера и с помощью пульта управления.

Да, если правильно подсоединить сам домашний кинотеатр, включая все динамики, к телевизору, звук будет. Но насколько он окажется качественным, вопрос уже другой. Кого-то устраивает схема настройки по умолчанию. Другие же хотят использовать весь потенциал аудиосистемы. А здесь без внесения изменений не обойтись:

Настройка базы на тыловых и фронтальных динамиках. Это раздел «Front». Для небольших колонок предусмотрен режим «Small», а для крупных – «Large».
Далее идёт центральный динамик. Он же «Center» в меню настроек ресивера. Тут специалисты советуют выбирать именно «Normal», вне зависимости от размера оборудования. Чтобы основная центральная колонка выдавала максимально качественный звук, также стоит активировать режим под названием «Wide».
Если динамики не получается расположить по кругу в помещении, сигнал от главной центральной колонки лучше задержать. Это связано с тем, что она находится немного дальше в сравнении с тыловыми и фронтальными динамиками. Расчёт сделать предельно просто. На 30 сантиметров разницы в расстоянии задержка будет составлять 1 миллисекунду.
Также следует выставить оптимальный уровень громкости на ресивере либо на каждом канале отдельно.

Для наглядности следует включить какой-нибудь видеоролик или аудио композицию и проверить, всё ли устраивает пользователя.

ВАЖНО. В зависимости от модели и производителя оборудования перечень настроек и доступных параметров может сильно отличаться

Есть базовые разделы, доступные везде. Но на более новых и современных системах пользователям предлагают расширенные возможности и дополнительный функционал. Потому без прочтения инструкции никак не обойтись.

Как вывести звук и изображение на телевизор

Чаще всего для подключения ресивера к телевизионному приемнику выбирается HDMI. Он обеспечивает высокое качество картинки и звучания.

Чтобы использовать этот тип кабеля, нужно удостовериться, что на ресивере есть выход HDMI Out, а на телевизионной панели – вход HDMI IN.

Если это так, нужно соединить их, а затем включить оба устройства и на телеприемнике назначить в качестве источника трансляции задействованный порт.

При настройке подключения техника должна быть выключена и обесточена. Преимущество такого подключения в том, что одновременно транслируется аудио и видео.

Разъем SCARD может быть использован, если выход HDMI отсутствует на одном из устройств. Такое подсоединение также обеспечивает достаточно хорошее изображение и звуковой сигнал. Для настройки нужно подсоединить штекеры в соответствующий выход OUT на ресивере и в разъем IN телевизора. Некоторые типы кабелей передают только видеосигнал, звук в этом случае будет воспроизводиться с акустики домашнего кинотеатра. Первый вид кабеля – компонентный, состоящий из трех штекеров красного, зеленого и синего цвета. Изображение выводится аналоговое и довольно высокого качества. Если на одном из устройств есть компонентный разъем, а на втором нет, но есть SCARD, можно воспользоваться переходником SCARD-компонент. Звук при таком подключении домашнего кинотеатра выводиться на телевизионный приемник не будет.

Еще один тип проводов, который можно использовать, чтобы подключить кинотеатр к телевизионной панели для вывода изображения, называется S-Video. Этот формат устаревший, передает только аналоговый сигнал в низком разрешении, но по-прежнему используется некоторыми пользователями. Самый простой и дешевый способ подсоединить телеприемник – воспользоваться «тюльпанами». Это недорогой провод со штекером желтого цвета, которым соединяются соответствующие разъемы на технике. Качество изображения при таком соединении очень низкое.

Настройка звука

После подключения домашнего кинотеатра к телевизору необходимо определиться с настройкой звука. Выбор оптимальных параметров осуществляется через экранное меню ресивера. Вносить изменения в базовые параметры нужно с помощью пульта дистанционного управления.

Начинаем с настройки басов во фронтальных и тыловых колонках, выберите режим «Small», если вы используете небольшие динамики, соответственно для габаритных устройств оптимальным решением станет параметр «Large».

Для регулировки центрального динамика эксперты рекомендуют режим «Normal». Большая центральная колонка выдаст отличное звучание при активированном режиме «Wide».
Если элементы аудиосистемы так и не удалось разместить по окружности, тогда следует задержать сигнал центральной колонки, поскольку они расположена дальше, нежели фронтальная и тыловая. Формула расчета проста – каждые 30 сантиметров разницы в дистанции требуют задержки в 1 миллисекунду.

Отрегулируйте уровень громкости, для этого выставьте приоритетный показатель на ресивере или же на каналах по отдельности.
Включаем фильм или аудио диск и вручную заканчиваем настройку, подбирая оптимальные параметры.

Специфика подсоединения проводов для правильного подключения аудиосистемы примерно одинакова, вне зависимости от производителя. Что касается базовых параметров, то они могут сильно отличаться от модели и бренда. Поэтому не удивляйтесь, если в меню найдете дополнительные параметры, о которых не шла речь ранее. Всегда можно довериться инструкции от производителя.

Следует отметить, что подключение – чисто механическая работа, с которой справится каждый. По сути, достаточно просто следовать пошаговой инструкции и поочередно вставлять провода в соответствующие разъемы. Что касается настройки, то это более тонкая работа.

Последовательность подключения домашнего кинотеатра

Фирмы, выпускающие кинотеатры для дома, рекомендуют подключать эту технику к телевизионным панелям собственного производства для обеспечения лучшей совместимости и качественной передачи сигнала. Но в то же время никто не запрещает подсоединить к телеприемнику Самсунг или Филипс кинотеатр LG или иного бренда.

Как вывести звук и изображение на телевизор

Как вывести звук с телевизора на кинотеатр

Если пользователь желает вывести через ресивер на акустические колонки звук с телевизионной панели, ему нужно воспользоваться HDMI ARC, оптическим или коаксиальным кабелем. Перед тем, как подключить телевизор, чтобы был звук в акустике кинотеатра, нужно убедиться, что на обоих устройствах есть разъем HDMI ARC, а сам провод высококачественный и имеет версию 1.4 (предпочтительно – 1.4b). Эта технология называется Audio Return Channel (ARC) и используется для передачи объемного звука. Чтобы настроить подключение, нужно соединить технику (для телевизионной панели разъем с маркировкой OUT, для ресивера – IN), а затем включить оба устройства и активировать на них ARC.

После этого следует выбрать на телеприемнике режим воспроизведения звукового сигнала с внешнего аудиоустройства. Теперь при просмотре телевидения звучание будет идти из акустических колонок, подключенных к ресиверу. Чтобы подключить оптический кабель от телевизора к домашнему кинотеатру, нужно удостовериться, что на телевизоре есть порт OPTICAL OUT, а на ресивере – OPTICAL IN. Он транслирует сигнал в хорошем качестве, а также невосприимчив к электромагнитному излучению. Это означает, что помех при работе не будет. Коаксиальный кабель (RCA-RCA) подсоединяется в разъемы COAXIAL OUT и COAXIAL IN на телевизоре и ресивере соответственно. Он также обеспечивает передачу многоканального звука в высоком качестве. Если эти три способа для подсоединения не подходят, можно воспользоваться стандартным «тюльпаном» 2RCA-2RCA или 3RCA-3RCA.

Во втором случае желтый провод, передающий изображение, остается неподключенным. Также можно задействовать переходники: mini Jack-2RCA, SCARD-2RCA и т.д.

Для их использования нужно отыскать на телевизионной панели аудиовыход с надписью OUT, а на ресивере – с обозначением IN. При использовании провода со штекерами mini Jack-2RCA на телевизионном приемнике выбирается выход под наушники. При настройке соединения через «тюльпан» звуковой сигнал будет аналоговый и не самого лучшего качества.

Заключение Покупатели часто желают знать, как подключить домашний кинотеатр к телевизору смарт тв. Это легкий процесс, достаточно лишь выбрать подходящий кабель и правильно соединить им устройства.

Последовательность подключения домашней видеосистемы

Чтобы все компоненты домашнего кинозала четко функционировали, необходимо их правильно соединить. Прежде всего, следует изучить схему подключения видео и аудиосистемы, которая входит в общую комплектацию. Как правило, это ресивер, колонки и сабвуфер. Алгоритм подключения прост и состоит из нескольких этапов.

Этап 1. Соединение ресивера с телевизором

Практически все ЖК, LED, Ultra-HD и плазменные телевизоры оборудованы современными стандартными разъемами, что позволяет подключать к ним различные мультимедийные устройства. Существует несколько вариантов соединения, каждый из которых зависит от типа разъемов, расположенных на телевизоре и ресивере.

Современные модели оснащены стандартным разъемом HDMI – High Definition Multimedia Interface, который необходим для получения высококачественного сигнала (HD), а также четкой и яркой картинки. Как подключить телевизор к кинотеатру данным способом? Посредством специального шнура, и никаких дополнительных приспособлений не требуется. Достаточно ввести имеющийся штекер на вход IN телевизора и выход OUTресивера, и система полностью подсоединена.

В более ранних моделях стандартный разъем HDMI не предусмотрен, однако используется иной метод подключения домашнего кинотеатра к телевизору – интерфейс Y Pb Pr, который по качеству сигнала признан вторым. Особенностью данного соединения является наличие коаксиального кабеля, и трех разноцветных штекеров: зеленого, синего и красного. Каждый из них вводится в аналогичные цветные гнезда (RCA разъемы), расположенные на панели источника и приемника сигнала.

Европейские видеоустройства оборудованы разъемами SCART, что позволяет использовать способ передачи изображения и стереозвука по RGB (Red, Green, Blue). Он выполняется посредством одноименного специализированного провода. Этот вариант так же, как и предыдущие, прост и доступен. Достаточно соединить выходные разъемы источника и приемника видеосигнала, и систему можно считать готовой к просмотру.

Иногда в достаточно ранних видеоустройствах при наличии разъемов S-Video (separate video) используется низкокачественный аналоговый формат передачи видеоизображения, которое транслируется в низком разрешении. Подключение телевизора к домашнему кинотеатру в данном случае выполняется с помощью соответствующего специализированного провода S-Video, концы которого оснащены двумя Mini-DIN разъемами, вставляющимися в четырехштырьковые розетки на панели видеоисточника и телевизора.

Самым примитивным способом соединения считается Video. Он выполняется посредством всем известных RCA-разъемов, расположенных на концах коаксиального кабеля, которые вставляются в розетки источника и приемника видеосигнала.

Этап 2. Соединение ресивера с колонками

Следующим этапом подключения домашнего кинотеатра к телевизору считается подсоединение колонок к сабвуферу и тюнеру. Число динамиков в комплектации бывает произвольным, но обычно комплектация предполагает наличие одного сабвуфера и пяти динамиков. Они делятся на центральную, фронтальные и тыловые колонки. Как правило, используется определенная схема подключения домашнего кинотеатра, которая указана в инструкции.

При покупке видеосистемы многие спрашивают можно ли устанавливать колонки в произвольном порядке? Воспроизведение главного звука достигается посредством основной и двух фронтальных колонок, которые отвечают за стереозвучание, и устанавливаются по обеим сторонам экрана. Главную колонку предпочтительно установить непосредственно перед экраном. Задние колонки создают уникальный объем стереозвучания, и устанавливаются в дальней части комнаты.

Сегодня используется два метода, как подключить звук к видеосистеме для дома:

беспроводной;
с помощью стандартных кабелей.

Тестирование и настройка системы

Теперь включаем телевизор и кинотеатр в сеть и проверяем их совместную работу во всех режимах. Если вы нигде не ошиблись, то работать все должно начать немедленно и сразу. Если нет: перепроверяем подключение кабелей. Самая распространенная ошибка, из-за которой отсутствует изображение на экране – отключенный режим AV на телевизоре.

Больше вопросов всегда возникает к звуку. Точнее – к его качеству. Возможные методы решения: изменение настроек эквалайзера, встроенного в домашний кинотеатр, изменение положения акустических систем в пространстве.

Дальше, когда система заработала, все просто. Смотрим, слушаем и наслаждаемся благами технического прогресса. И ждем новых полезных изобретений.
