Конструкция акустического кабеля

По большому счету, акустические провода можно и не покупать в магазине, а изготовить самостоятельно. Там сложности большой нет. Нужен навык владения паяльником и немного технических знаний. Всегда провода для аудио домашнего музыкального центра, для подключения колонок к профессиональному оборудованию, состоят из токопроводящего сердечника, который покрыт изоляцией, часто двойной. В некоторых случаях, акустический кабель изготавливают экранированным, а для пущей “надежности”, делают дополнительный слой внешней оплетки (типа “змеиная кожа”).

Но покупая в магазине, навороченный и дорогой кабель, никто не застрахован купить низкокачественное изделие. А “плохой кабель” может стать причиной искажения сигнала или значительного снижения мощности от акустики. Могут проявляться странные деформации звука, присутствовать ненужные, посторонние шумы

Выбирая, надо быть внимательным и не особо обращать внимание на “раскрученный бренд”, красивую и богато выполненную упаковку. Так же, нужно не особо доверять заявленным характеристикам, которые крупным шрифтом выдаются за главные параметры кабеля (типа – двойная изоляция, посеребренные провода, безкислородная медь и т.п.)

Происхождение маркировки

Таблица маркировки проводов AWG

По своей форме кабельные жилы схожи с обычной проволокой из меди.

Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.

Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Как рассчитать сечение акустического кабеля для колонок

Чтобы понять, как выбрать сечение акустического кабеля для колонок, потребуется произвести некоторые расчеты.

Перед началом расчета сечения кабеля, определим основной параметр – уточним характеристики низкочастотного тракта. Обычно, на корпусе акустики написана паспортная мощность и сопротивление, что должно примерно соответствовать мощности и выходному сопротивлению усилителя низкой частоты. Нужно использовать данные максимальной (пиковой) мощности. Предположим – усилитель максимальной мощности 60 ватт и сопротивление АС – 4 Ом.

Определяем напряжение в данной цепи.

Для этого нужно умножить пиковую мощность усилителя на сопротивление акустики и из произведения извлечь квадратный корень. U=√P*R. Например, при максимальной мощности усилителя 60 ватт и сопротивлению акустической системы 4 Ом, напряжение в кабеле будет – 15,4 вольта.

Далее нужно узнать ток.

Берем значение мощности усилителя (60 ватт) делим на напряжение (15,4 в). По формуле – I=P:U , получаем значение тока – 3,8 ампер.

Можно иначе: полученное напряжение (15,4 в) делим на сопротивление (4 Ом). По формуле – I=U/R, получаем тот же ток – 3,8 ампер.

Мы знаем, что провод, сечением 1,5 мм2 выдерживает ток до 15 ампер. Делаем выводы – для данных параметров усилителя и акустики, такого кабеля (1,5 мм2 ) будет очень даже достаточно. Заметим, что мы не берем в расчет сопротивление самого провода. А всё потому, что в большинстве случаев, требуется не более 4-5 метров кабеля для подключения акустики. А сопротивление провода между усилителем и колонками в этом случае будет столь не значительным, что его и в расчет не берем.

Но! Если использовать акустический провод сечением 2 или 2,5 мм2 , при длине 4-5 метров, то хуже точно не будет. А вот уменьшать сечение нельзя. Всё из-за того же сопротивления провода.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

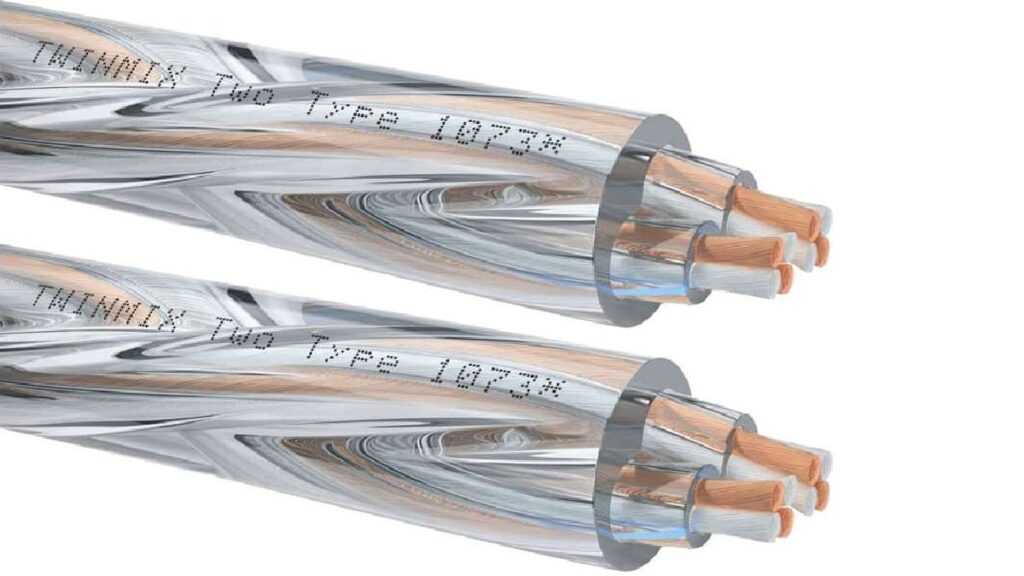

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

  • токоведущая жила;
  • слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Чистота материала

Кабели с проводниками из меди OFC, LC OFC, OCC или серебра значительно улучшают звучание по сравнению с кабелями из неочищенной меди. Однако выбор материала проводника далеко не единственный фактор. Существуют еще чистота проводника, топология, диэлектрические потери, разъемы…

Все девятки!

Чистота проводника определяется чистотой слитка, из которого он был получен. Чистота слитка зависит от количества разрывов в грануле.

Чистота проводника обозначается цифрами 9, или (N). Например, чистота 99.99% соответствует четырем девяткам (4N), 99.9997% соответствует пяти девяткам (5N) и так далее. Самый высокий показатель чистоты на сегодня составляет 7N (99.99999%).

Проводники в кабелях Atlas из меди OFC имеют чистоту 6N. Проводники из OCC меди — 7N.

Al Si S Cr Fe Ni Zn Se Te Ag Sb Bi Pb
4N 0.95 4.7 9.9 0.03 14 1.8 0.26 0.56 0.24 11 0.32 0.15 1.9
5N 0.18 0.26 1.1 <0.01 0.03 <0.01 <0.03 <0.05 <0.05 0.1 <0.03 <0.01 <0.01
6N 0.04 0.20 0.03 <0.01 0.02 <0.01 <0.03 <0.05 <0.05 0.02 <0.03 <0.01 <0.01
7N 0.01 0.03 0.01 <0.01 <0.01 <0.01 <0.03 <0.05 <0.05 0.03 <0.03 <0.01 <0.01

Справочник AWG

В справочнике приведена информация по стандарту AWG — американскому калибру проводов. По таблицам справочника вы сможете определить харктеристики проводов, имеющих маркировку AWG — диаметр провода, его сечение, погонное сопротивление и вес.

Информация по стандарту AWG

Одножильный провод

AWG Диаметр, мм Площадь сечения, мм² Погонное сопротивление, Ом/км Погонный вес, кг/км
4 5,189 21,15 0,815 188,0
6 4,115 13,30 1,297 118,2
8 3,264 8,37 2,061 74,38
10 2,588 5,26 3,277 46,77
11 2,304 4,17 4,134 35,05
12 2,052 3,31 5,217 29,46
13 1,829 2,626 5,562 23,36
14 1,628 2,084 8,268 18,45
15 1,450 1,652 10,43 14,69
16 1,290 1,309 13,19 11,62
17 1,151 1,039 16,57 9,24
18 1,024 0,826 20,96 7,32
19 0,912 0,652 26,41 5,80
20 0,813 0,519 33,14 4,61
21 0,724 0,412 41,99 3,66
22 0,643 0,325 53,15 2,89
23 0,574 0,259 66,60 2,31
24 0,511 0,205 84,32 1,82
25 0,455 0,163 106,3 1,44
26 0,404 0,128 134,5 1,14
27 0,361 0,102 168,8 0,91
28 0,320 0,081 214,2 0,72
29 0,287 0,065 266,4 0,58
30 0,254 0,051 341,2 0,45
31 0,226 0,040 427,0 0,359
32 0,203 0,032 538,0 0,238
33 0,180 0,025 679,0 0,226
34 0,160 0,020 856,0 0,179
35 0,142 0,016 1086,0 0,142
36 0,127 0,013 1361,0 0,113
AWG Количество и диаметр жил, AWG (мм) Диаметр проводника, мм (ном.) Площадь сечения, мм² Погонный вес, кг/км Погонное сопротивление, Ом/км
4 7×12 (2,052) 6,16 23,2 212,0 0,78
4 19×17 (1,151) 5,75 19,8 181,0 0,92
6 7×14 (1,628) 4,88 14,6 131,0 1,24
6 19×19 (0,912) 4,56 12,4 114,0 1,46
8 7×16 (1,290) 3,87 9,15 83,8 1,98
8 19×21 (0,724) 3,62 7,82 71,6 2,32
8 49/25 (0,455) 3,734 8,00 70,7 2,20
10 37×26 (0,404) 2,921 4,77 42,1 3,64
10 49×27 (0,361) 2,946 5,04 44,5 3,58
10 105×30 (0,254) 2,946 5,37 47,3 3,22
12 7×20 (0,813) 2,438 3,66 32,3 4,76
12 19×25 (0,455) 2,370 3,10 24,43 5,58
12 65×30 (0,254) 2,413 3,32 29,26 2,74
14 7×22 (0,643) 1,854 2,28 20,2 7,58
14 19×27 (0,361) 1,854 1,95 17,2 8,86
14 41×30 (0,254) 1,854 2,09 18,5 8,30
16 7×24 (0,511) 1,524 1,44 12,7 12,0
16 19×29 (0,287) 1,473 1,24 10,9 14,0
16 26×30 (0,254) 1,499 1,33 11,7 13,1
18 7×26 (0,404) 1,219 0,90 8,0 19,2
18 16×30 (0,254) 1,194 0,82 7,2 21,3
18 19×30 (0,254) 1,245 0,97 8,6 17,9
20 7×28 (0,320) 0,960 0,56 5,2 32,0
20 10×30 (0,254) 0,889 0,51 4,5 33,9
20 19×32 (0,203) 0,940 0,62 5,5 28,3
22 7×30 (0,254) 0,762 0,36 3,2 48,4
22 19×34 (0,160) 0,787 0,38 3,4 45,1
22 26×36 (0,127) 0,762 0,33 2,9 52,3
24 7×32 (0,203) 0,610 0,23 2,2 76,4
24 10×34 (0,160) 0,582 0,20 1,8 85,6
24 19×36 (0,127) 0,610 0,24 2,1 69,2
26 7×34 (0,160) 0,483 0,142 1,25 122,4
26 10×36 (0,127) 0,533 0,128 1,13 136,1
26 19×38 (0,102) 0,508 0,156 1,37 113,0
27 7×35 (0,143) 0,457 0,112 0,99 178,7
28 7×36 (0,127) 0,381 0,072 0,79 212,9
28 19×40 (0,079) 0,406 0,093 0,82 186,0
30 7×38 (0,102) 0,305 0,057 0,50 338,6
30 19×42 (0,064) 0,305 0,061 0,53 286,4
32 7×40 (0,079) 0,203 0,034 0,30 538,1
32 19×44 (0,051) 0,229 0,039 0,34 447,5
34 7×42 (0,064) 0,191 0,022 0,20 777,6
36 7×44 (0,051) 1,152 0,014 0,13 1217,2

Материал из которого изготавливается акустический кабель

Как правило, такая продукция изготавливается из качественной меди:

  • TPC – технически чистая разновидность. Провода из меди этой категории имеют самую низкую степень очистки. Из-за наличия примесей структура проводника неоднородна, что несколько снижает качество передачи низкочастотного сигнала.
  • OFC – бескислородная медь (самый распространенный вариант). Медь обладает высокой степенью очистки. Выполненный из меди OFC провод, передаёт низкочастотный сигнал от усилителя к колонкам без потерь и искажений. Большинство проводов для звуковой аппаратуры изготовлено из меди данного типа.
  • PCOCC . Проводник из меди PCOCC отличается минимальным количеством примесей и однородной структурой. Его получают методом непрерывного вытягивания из расплава. Соединительные линии, изготовленные из такого металла, применяются в технике высокого класса.

Как известно, чем ниже сопротивление проводника, тем лучше сигнал. А медь является идеальным материалом для создания лучших акустических кабелей для колонок, музыкальной аппаратуры, профессиональных и автомобильных аудиосистем, так как медь обладает низким сопротивлением.

Сколько-то значительной разницы в звуке при использовании бескислородной или монокристаллической меди нет. А всё потому, что сама особенность бескислородной меди проявляются вне зоны чувствительности человеческого уха. Ну за редким исключением, это может услышать “прожженный аудиофил” и только на той аппаратуре, которую он уже вдоль и поперек слушал много лет, пробовал там менять всё что можно и нельзя. Для домашней акустики, TPC или OFC – без разницы. Вы всё равно этого не услышите, даже если уверуете рассказам “бывалых”.

Подключение акустического кабеля

С проводами немного разобрались. Теперь чуть поговорим о самих разъемах провода, точнее концевых частях акустического провода. Это тоже немаловажная часть. Существует три основных типа акустических разъемов, которыми соединяют колонки и усилитель:

RCA (Тюльпан)

Тип разъема используется на кабелях для межблочных соединений (основное назначение),  Но производители, иногда, используют такие разъемы для подключения акустических колонок небольшой мощности. Такое подключение встречается в музыкальных центрах, компьютерной настольной акустике и в недорогих моделях “домашних кинотеатров”, типа сабвуфер со встроенным усилителем и набором сателитов. Но в основном, для подключения акустики такой метод подключения не используется.

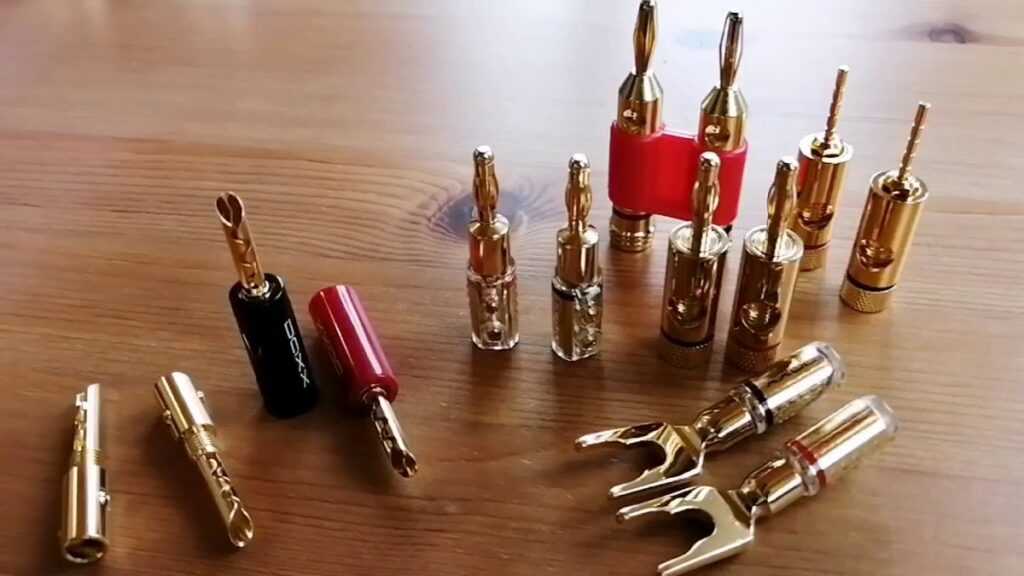

Коннектор типа “Банан”

бывает разрезным и с уплотнением в виде плоских пружин. Так обеспечивается надёжный контакт только при отсутствии сильных вибраций, тряски. Удобно подключать и отключать при частой смене акустики или кабеля. Можно сказать – идеальный вариант для домашней акустики, но очень спорный, хотя это самый распространенный тип подключения (картинки ниже).

Некоторые меломаны, и наверно все аудиофилы, не любят и не признают такой тип подключения акустического кабеля даже как приемлемый. Хотя используется “банан” в 90% случаях.

“Прямое подключение”

Есть ещё такой тип подключения, который можно назвать – “прямым подключением”. Это когда провод зачищается от изоляции и немного скрученным вставляется прямо в отверстия на клипсах терминала. Думаю, что такой тип подключения будет надежнее, чем “банан”. И зачищенный кончик провода не нужно паять! Ну если только самый кончик, что бы волоски не “разбегались”. Так провод не окисляется внутри зажима, и металлы лучше соприкасаются. Смотри на картинках ниже.

Коннектор – “лопатка”

Реже для обжима концевой части кабеля используется тип коннектора – “Лопатка”. Такой тип, чаще всего, используется в автомобильной акустике. Клемма надёжно фиксируется мощным винтом или гайкой с шайбой, через гровер, что обеспечивает самый надёжный контакт. Тут уже вибрация не помеха – ни чего не отвалится. Но этот тип больше всего используется любителями дорогого и качественного звука. И это правильно.

Есть и качественные и не очень. И европейского качества и азиатского. Как всегда – выбор огромен. Одни рекомендуют только обжимать такие разъемы и не просто плоскогубцами, а специальными клещами – обжимкой. Другие рекомендуют пропаивать серебросодержащим припоем. Третьи нормально довольствуются “лопаточкой” с винтовым зажимом. Кому как нравится, кто как считает правильным – так и использует.

Но что-то рекомендовать – нет смысла. Это как с проводом из безкислородной меди. Кому-то он нужен будет, и только самый дорогой, потому что только он придает звуку “ТОТ САМЫЙ звук”. Большинству меломанов нужен просто хороший провод (как рассчитать сечение акустического кабеля – мы разобрали) и надежный соединитель любого подходящего типа (какой подойдет для имеющейся аппаратуры).

Будем рады вашему вниманию и комментариям. Вам не трудно – проголосуйте за эту статью. Буду примерно знать ваше мнение о сказанном.

Хотите поделиться своим опытом, знаниями – напишите и мы обязательно примем меры к изучению информации. Вы сможете выразить своё мнение или вы захотите стать автором статей прямо на нашем сайте! Не забываем про Авторские права.

Хотите поделиться мнением о прочтенном на этой страничке – очень будем рады! Оставьте свой отзыв или напишите пожелания в форме ниже.

Рейтинг качественных микрофонных шнуров до 500 рублей на 2022 год

Бюджетные варианты для начинающих музыкантов или тех, кто будет эксплуатировать товар в домашних условиях. Лучшие производители:

  • «Vention»;
  • «Klotz»;
  • «Rockdale».

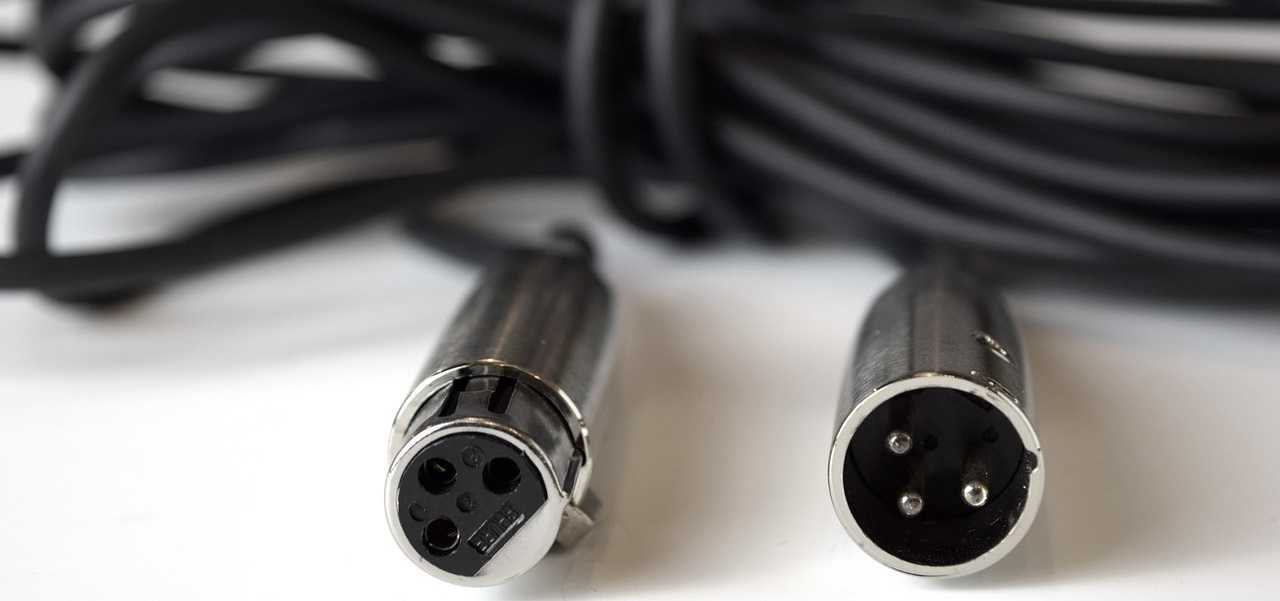

Модель «XLR M – XLR F (BBFB)» от производителя «Vention»

Товар ПВХ экранированный, в чёрном цвете, для разъёмов XLR M/F, расположенных на разных концах. Контакты никелированные, устойчивые к коррозии, круглой формы. Он предает аналоговый моно звуковой сигнал между аудио, видео и компьютерными устройствами (их компонентами). С помощью данной модели можно коммутировать профессиональное оборудование Hi-Fi/ High-End.

«XLR M – XLR F (BBFB)» от производителя «Vention», внешний вид

Технические характеристики:

Vention XLR M – XLR F (BBFB)
Достоинства:

  • отлично передают звук;
  • недорогие;
  • параметры.

Недостатки:

не выявлены.

Модель «МС 5000» от производителя «Klotz»

Товар для межблочника в студию. Поставляется в катушке. Состоит из двух жилок, защищён от электромагнитных помех. В роли изоляционного материала используется поливинилхлорид. Из-за своей гибкости, часто применяется на живых выступлениях. Разъёмы не короткие, резиновый наконечник плотно прилегает к кабелю.

«МС 5000» от производителя «Klotz», внутреннее строение

Технические характеристики:

Сечение: 0,5 мм кв.
Диаметр: 7 мм
Длина: 100 м
Цвет: чёрный
Страна-производитель: Германия
Средняя цена: 260 рублей

Klotz МС 5000
Достоинства:

  • отличная передача сигнала;
  • прочный;
  • гибкий.

Недостатки:

не выявлены.

Модель «MC001.10» от производителя «Rockdale»

Балансный кабель в чёрном цвете с разъёмами XLR, оболочка выполнена из ПВХ. Отлично подойдёт начинающим музыкантам. Состоит из 3-х контактного разъёма к гнезду, жёсткий, экранированный, имеет 2 жилы.

«MC001.10» от производителя «Rockdale» в упаковке

Технические характеристики:

Структура проводников: 84 на 0,1/ 28 на 0,1 (дренажный, 2шт.)
Внешний диаметр: 5 мм
Длина: 3 м 30 см
Тип: микрофонный
Материал проводников: OFC
Штекер: никелевый
Сколько стоит: 500 рублей

Rockdale MC001.10
Достоинства:

  • много положительных отзывов;
  • недорогой;
  • качественный звук на выходе.

Недостатки:

не выявлены.

Виды акустического кабеля

По строению различают несколько видов акустических кабелей:

  • одножильные;
  • многожильные (пучкообразные, симметричные и несимметричные, концентрические, параллельные и веревочные);
  • витая пара (с разными типами экрана или вовсе без экранирования);
  • коаксиальные (выделяются высоким сопротивлением к внешним помехам).

Влияет ли на качество звука: качество меди (разговор о безкислородной меди), наличие оплетки, шаг скрутки, количество жил в проводе? Много информации и споров по этому поводу можно найти в интернете. Реально же, ни один из этих вопросов не был математически и физически доказан. Но реально, важны только эти три параметра:

  • поперечное сечение проводника;
  • материал проводящего сердечника;
  • свойства изоляционного покрытия.

Практически вся акустика, которую мы можем использовать в домашних условиях, может подключаться простым многожильным проводом (кабелем). О том, какой лучше использовать, мы рассуждали и измеряли здесь, прошу ознакомиться. Конечно, можно и поспорить, ведь многие говорят, что  – “в споре рождается истина!”. Не согласен. Истинна всегда есть и она одна. Это смотря с какой стороны на нее посмотреть.

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

  1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
  2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
  3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
  4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
  5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Акустический провод AWG

Изоляционные материалы

Эффект кожи

Для того чтобы понять важность изоляционных материалов, применяемых в кабелях первую очередь необходимо изучить распределение тока внутри проводника. Различные частоты занимают разные (радиально) участки проводника

Низкие частоты проходят через центр проводника, в то время как высокие частоты занимают его поверхность и сопротивление проводника для них больше.

А значит и потери высокочастотного сигнала больше. Это называется «эффект кожи». Хотя это утверждение и вызывает множество споров среди аудио профессионалов, многие из которых утверждают, что потери приходятся на спектр частот, уже не воспринимаемый человеческим слухом, по нашему мнению «эффект кожи» влияет на сигнал, потому что потери начинаются примерно с 20 кГц.

Высокие частоты создают тембр, четкие средние и картину восприятия

В спикер кабелях, в частности, оптимизация низкочастотных сигналов имеет чрезвычайно важное значение. Обширные испытания свидетельствуют о том, что проводник должен иметь поперечное сечение между 3,00 и 4,5 кв.мм, для того чтобы обеспечить максимальный объем чистых басов

Кроме того кабели должны быть качественно свиты и иметь лучший из возможных диэлектрик, такой как полипропилен PFTE или микропористый PFTE.

Принято считать, что конструкции использующие несколько свивок проводников, преодолевают «эффект кожи» и увеличивающееся при этом сопротивление проводников, но такие конструкции имеют низкую индуктивность и высокую емкость. Низкоемкие и низкоомные кабели не вносят столько изменений в звучание соединяемых компонентов, как кабели высокой емкости.

Звуковые системы, звучание которых кажется более ярким, могут работать на грани своей стабильности из-за кабелей высокой емкости. Яркость звучания часто приводит к улучшению динамики, но за счет потерь в низкочастотном спектре. Расширения динамического диапазона не происходит и усилитель работает нестабильно.

Неуместная яркость — также особенность звучания кабелей, покрытых серебром. Оно утомляет при длительном прослушивании и Atlas отказался от использования в своих кабелях покрытия проводника серебром из-за разных сопротивлений меди и серебра и возникающих в связи с этим звуковых изменений.

Выше представлены три рисунка, демонстрирующие радиальное расположение частот сигнала в проводнике.

На первом из них мы показываем, что больший проводник имеет меньшее сопротивление и пропустит больше басов. Поэтому мы производим спикер кабели Atlas с разным сечением проводников — 1,5 кв.мм, 2,0 кв.мм, 3 кв.мм и др. Системы, обладающие серьезным запасом по басу могут быть подключены меньшим кабелем в случаях, когда необходима большая отдача по низким частотам.

Hi-Fi.com.ua, 2008

Вывод

Микрофонный кабель состоит из 2-х проводников (положительного и отрицательного), изоляции, уплотнителя, экранирования, внешней оболочки

При покупке товара, важно обратить внимание на материал, из которого выполнен каждый слой

Чтобы электроника лучше взаимодействовала между собою, нужно увеличить электропроводимость. Для этого, различные производители используют напыление на коннекторы из серебра или золота. Второй вариант более дорогой, но чаще всего приобретается, хотя, как утверждают некоторые, серебро обладает лучшей проводимостью, но ему свойственно окисляться.

Картинка — Кабель микрофонный

Такие вопросы возникают и при оценке материалов для иных частей. Например, что лучше выбрать, поливинилхлоридный или полиуретановый кабель.

После сравнения всех элементов строения, покупатель составляет для себя идеальную модель кабеля и отбирает её из многочисленного списка товаров.

Таблица – «Популярные микрофонные кабеля на 2022 год»

Название: Производитель: Длина (метры): Тип соединителей (папа/мама): Средняя стоимость (рубли):
«BBFB» «Vention» 5 XLR 500
«МС500» «Klotz» 100 отсутствуют 260
«MC001.10» «Rockdale» 3.3 XLR 500
« Jack 6.3 mm M » «Vention» 3 Jack 550
« BULK250LU5 » «Proel» 5 XLR 810
«СМ175-1» «QUIK LOK » 1 XLR 840
«MEC-1000/SW» «Monacor» 10 XLR 1380
«NMC10R» «Stagg» 10 XLR 1250
«M1MS1B0200» «Klotz» 3 XLR-Jack 2300

Наиболее распространённая продукция китайского производства.

Метраж кабеля, каждая фирма, представляет в полном ассортименте, но для оценки рейтинга, взяты модели наиболее востребованные.

Чаще всего берут готовые провода с соединениями XLR.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Басы в технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
