Звуковые задержки в автозвуке: Настройка идеальной звуковой сцены

Слышали ли вы когда-нибудь, как в дорогой аудиосистеме звук словно парит перед вами, а каждый инструмент занимает свое точное место? Это не магия, а результат тщательной настройки. В мире автозвука, где акустика салона далека от идеальной, достижение такого эффекта — сложная, но вполне реальная задача. Многие любители качественного звука стремятся к созданию такой объемной и реалистичной картины. Одним из мощнейших инструментов для этого являются звуковые задержки в авто. Из этой статьи вы узнаете, что такое временная коррекция, как она работает, и сможете самостоятельно сделать первые шаги к настройке идеальной звуковой сцены в своей машине.

Что такое звуковые задержки

Звуковые задержки, или временная коррекция, — это процесс, при котором звук, исходящий от динамиков, искусственно задерживается, чтобы компенсировать разницу в расстоянии до слушателя. Физика проста: звук распространяется с определенной скоростью, и если один динамик находится ближе к вашему уху, чем другой, то звук от него достигнет вас раньше. Например, левый твитер в водительской двери всегда будет ближе к уху водителя, чем правый. Без коррекции это приводит к тому, что звуковая картина смещается в сторону ближайшего динамика, а стереоэффект теряется. Временная коррекция позволяет выровнять эти различия, чтобы звуковые волны от всех динамиков приходили к точке прослушивания одновременно. Это достигается с помощью специального устройства – DSP процессора (Digital Signal Processor), который обрабатывает аудиосигнал, добавляя необходимые миллисекунды задержки для каждого канала.

Почему временная коррекция так важна

Применение звуковых задержек критически важно для правильной локализации инструментов и формирования полноценной стереопанорамы в автомобиле. Когда звук от разных динамиков приходит к ушам слушателя в разное время, наш мозг испытывает трудности с точным определением источника звука. Это приводит к размытой звуковой картине, где вокал может быть смещен в сторону, а инструменты «привязаны» к дверям или стойкам, а не расположены на воображаемой сцене перед вами. Правильно настроенные задержки позволяют мозгу корректно интерпретировать поступающие сигналы, создавая иллюзию, что все звуки исходят из одной точки или распределены по широкой и стабильной стереопанораме. Это означает, что вокалист будет звучать строго по центру, а гитара или барабаны займут свои четкие позиции слева и справа, как будто музыканты играют прямо на приборной панели. Без этого элемента настройки даже самая дорогая акустика не сможет раскрыть свой потенциал, и вы не услышите того качества звука, за которое заплатили.

Принципы работы временной коррекции

Понимание того, как звук распространяется в салоне автомобиля, помогает осмыслить важность временной коррекции. В отличие от домашней комнаты, салон машины — это очень маленькое и акустически сложное пространство. Звуковые волны не только напрямую идут от динамиков к слушателю, но и многократно отражаются от стекол, пластика, сидений и других поверхностей. Эти отражения приходят к уху с небольшой задержкой относительно прямого звука, создавая эхо и дополнительные искажения. Основная задача временной коррекции — обеспечить синхронное поступление прямого звука от всех динамиков к точке прослушивания. Когда это условие выполнено, мозг слушателя получает четкий и согласованный сигнал. Он перестает «слышать» отдельные динамики и начинает воспринимать единое, когерентное звуковое поле. Именно это создает тот самый «эффект присутствия», когда кажется, что музыканты находятся прямо перед вами, а не разбросаны по разным углам салона. Правильно настроенная задержка помогает мозгу «построить» виртуальную звуковую сцену, локализуя источники звука в пространстве, даже если физически динамики расположены неудобно.

Как проявляется правильно настроенная звуковая сцена

После тщательной настройки временных задержек в автомобиле вы сразу заметите качественные изменения в звучании. Признаки правильно настроенной звуковой сцены и фокуса очень характерны и ощутимы. Прежде всего, вокал, который раньше мог «гулять» или быть привязанным к одному из динамиков, теперь будет звучать четко по центру, словно исполнитель находится прямо перед вами, на уровне приборной панели. Вы услышите, как каждый инструмент занимает свое точное место в пространстве: барабаны могут располагаться чуть дальше и шире, гитара — слева, а клавишные — справа. Звуковая сцена становится широкой, часто выходя за пределы лобового стекла и боковых стоек, и глубокой, создавая ощущение трехмерного пространства. Фокус звука становится острым и точным; вы можете «указать» на каждый инструмент, а не просто слышать размытый звуковой фон. Мой личный опыт показывает, что на тестовых треках с одним вокалистом, я могу закрыть глаза и четко представить, что голос исходит из одной точки прямо передо мной, а не из левой или правой двери. Это и есть та самая «идеальная сцена», к которой стремятся аудиофилы.

Для наглядности, вот таблица, которая поможет отличить правильную сцену от неправильной:

Инструменты для настройки временных задержек

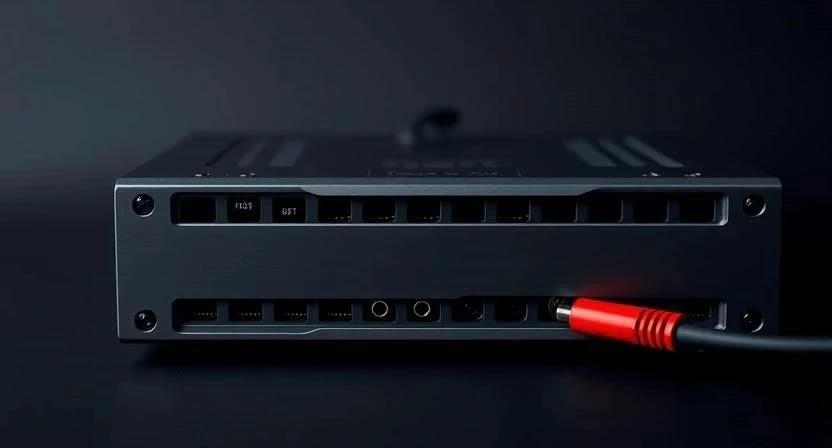

Для точной настройки временных задержек вам понадобится определенный набор инструментов и программного обеспечения. Центральное место здесь занимает DSP процессор. Это «мозг» вашей аудиосистемы, который позволяет не только применять задержки к каждому каналу, но и выполнять эквализацию, кроссоверную фильтрацию и другие важные настройки. Без DSP добиться идеальной временной коррекции практически невозможно. Следующий важный инструмент — измерительный микрофон. Это специальный микрофон с ровной частотной характеристикой, который используется в связке с компьютером и аналитическим программным обеспечением. Он позволяет точно измерить расстояние от каждого динамика до точки прослушивания, а также оценить фазовые характеристики и частотную отдачу системы. Программное обеспечение для DSP и для измерения звука (например, REW — Room EQ Wizard) устанавливается на ноутбук или ПК и служит для визуализации данных и управления настройками. Наконец, для первичных измерений не обойтись без обычной измерительной рулетки. Хотя она не даст такой точности, как микрофон, но для начальной оценки расстояний вполне подойдет.

Вот список основных инструментов, которые пригодятся:

• DSP процессор: Цифровой сигнальный процессор, позволяющий применять задержки, эквализацию и кроссоверы.
• Измерительный микрофон: Калиброванный микрофон с плоской АЧХ, необходимый для точных замеров.
• Ноутбук или ПК: С установленным программным обеспечением для управления DSP и анализа звука.
• Программное обеспечение для DSP: Предоставляется производителем процессора для его настройки.
• Аналитическое ПО (например, REW): Для измерения АЧХ, фазы и импульсного отклика системы.
• Измерительная рулетка: Для первичного, грубого определения расстояний до динамиков.
• Кабельный тестер/мультиметр: Для проверки правильности подключения и фазировки динамиков.

Пошаговый алгоритм настройки временных задержек

Настройка временных задержек — это последовательный процесс, требующий терпения и внимания к деталям. Вот как я обычно подхожу к этому:

1. Определение точки прослушивания: Прежде всего, нужно выбрать основную точку прослушивания. В большинстве случаев это ухо водителя. Все измерения будут проводиться именно до этой точки. Если вы хотите настроить систему для обоих передних пассажиров, это усложнит задачу, и, возможно, придется искать компромисс.
2. Измерение расстояний до динамиков: Аккуратно измерьте расстояние от каждого динамика (левый твитер, правый твитер, левый мидбас, правый мидбас, сабвуфер и т.д.) до выбранного уха слушателя. Используйте рулетку и старайтесь быть максимально точными, измеряя до центра излучателя динамика.
3. Ввод данных в DSP процессор: Полученные расстояния введите в соответствующее поле в программном обеспечении вашего DSP. Некоторые DSP позволяют вводить расстояния в сантиметрах или дюймах, другие — напрямую в миллисекундах. Если ваш DSP требует миллисекунды, используйте формулу: Задержка (мс) = (Расстояние до самого дальнего динамика — Расстояние до текущего динамика) / Скорость звука (343 м/с).
4. Настройка фазировки: Перед тем как начать слушать, убедитесь, что все динамики подключены в правильной фазе. Неправильная фазировка может полностью разрушить звуковую сцену, вызывая провалы на частотной характеристике и ослабление баса. Можно использовать тестовые диски или специальное ПО для проверки фазы.
5. Начальная оценка на слух: После ввода задержек включите знакомую музыку с четким вокалом и хорошей стереопанорамой. Оцените, как изменилось положение вокала. Он должен быть по центру. Инструменты должны начать «раскладываться» по сцене.
6. Тонкая подстройка с измерительным микрофоном: Для максимальной точности используйте измерительный микрофон. Разместите его в точке прослушивания и запустите программное обеспечение для анализа (например, REW). Измерьте импульсный отклик каждого динамика, чтобы убедиться, что пики приходят одновременно. Если есть небольшие расхождения, корректируйте задержки на несколько миллисекунд.
7. Проверка на тестовых треках: Используйте специализированные тестовые записи для оценки звуковой сцены, локализации и фокуса. Обращайте внимание на треки, где вокал записан строго по центру, а инструменты четко разнесены.
8. Сохранение настроек: Обязательно сохраните текущие настройки в памяти DSP, чтобы не потерять их при отключении питания или сбросе.

Я лично сталкивался с ситуацией, когда после установки новой акустики вокал был сильно смещен влево. Только после тщательного измерения расстояний и ввода задержек в DSP, я смог «вытащить» вокалиста строго на центр приборной панели. Это был момент, когда я по-нанастоящему оценил силу временной коррекции.

Как измерить расстояние до точки прослушивания

Точность измерения расстояний — залог успеха в настройке временных задержек. Существует несколько методов, каждый со своей степенью точности. Самый простой, но наименее точный способ — использование измерительной рулетки. Вы садитесь в водительское кресло (или в выбранную точку прослушивания) и измеряете расстояние от центра каждого динамика (твитера, мидбаса, сабвуфера) до вашего уха. Важно измерять именно до уха, а не до головы или центра сиденья. Этот метод дает базовые значения, которые можно использовать для начальной настройки. Более точный и профессиональный подход предполагает использование измерительного микрофона и специализированного программного обеспечения. Микрофон устанавливается в точке прослушивания, а затем с помощью программы (например, REW) генерируется тестовый сигнал, который проигрывается через каждый динамик по очереди. Программа анализирует импульсный отклик каждого динамика, точно определяя время прихода звуковой волны к микрофону. На основе этих данных она может рассчитать идеальные задержки для каждого канала. Некоторые продвинутые DSP-процессоры имеют встроенные функции автокалибровки с использованием собственного микрофона, что значительно упрощает процесс, но все же требует понимания принципов работы. Помните, что даже миллиметры могут иметь значение, особенно для высокочастотных динамиков.

Типичные ошибки при настройке временных задержек

При настройке временных задержек новички часто допускают одни и те же ошибки, которые могут свести на нет все усилия. Из своего опыта могу сказать, что наиболее распространенная проблема — это неточные измерения. Если вы измеряете расстояния до динамиков не до уха, а, например, до центра сиденья или просто «на глаз», то задержки будут рассчитаны неверно, и сцена останется размытой. Вторая частая ошибка — неправильная фазировка динамиков. Если какой-либо динамик подключен в противофазе, его звук будет частично компенсироваться звуком других динамиков, что приведет к провалам на частотной характеристике, потере баса и разрушению стереоэффекта. Многие забывают проверить фазу после установки. Еще одна проблема — избыточная коррекция или попытка исправить всё только задержками. Временная коррекция — это мощный инструмент, но она не панацея. Если динамики установлены в крайне неудачных местах или имеют серьезные акустические проблемы, одни лишь задержки не смогут создать идеальный звук. Иногда люди также игнорируют отражения, фокусируясь только на прямом звуке, что приводит к нестабильному фокусу. Важно также не забывать, что изменение положения головы слушателя даже на несколько сантиметров может потребовать небольшой корректировки. И, наконец, отсутствие повторной проверки после внесения других изменений в систему (например, эквализации) тоже может исказить результат.

Чтобы помочь вам избежать этих проблем, я составил таблицу типичных ошибок и способов их предотвращения:

Как проверить результат настройки

После того как вы внесли все настройки временных задержек, важно убедиться, что они действительно улучшили звучание вашей системы. Проверить результат можно несколькими способами, как на слух, так и с помощью приборов. На слух — это самый важный этап. Включите хорошо знакомые музыкальные композиции, которые вы часто слушаете и знаете, как они должны звучать. Обратите внимание на следующие моменты:

• Положение вокала: Он должен быть четко по центру, на уровне приборной панели. Если вокал смещен, значит, нужно корректировать задержки.
• Разделение инструментов: Вы должны ясно слышать, где расположен каждый инструмент — слева, справа, в центре, ближе или дальше.
• Ширина и глубина сцены: Звук должен казаться объемным, выходящим за пределы салона, а не привязанным к динамикам.
• Фокус: Звуковая картина должна быть четкой, без размытия.

Для более объективной оценки можно использовать измерительный микрофон и программное обеспечение. Разместите микрофон в точке прослушивания и проведите измерения импульсного отклика системы. На графике вы увидите, насколько синхронно приходят звуковые волны от разных динамиков. Также можно использовать режим RTA (Real-Time Analyzer) для проверки фазовой согласованности. Существуют специальные тестовые диски с записями для проверки сцены, фокуса и локализации. Например, треки с «движущимся» звуком, который должен перемещаться плавно и предсказуемо. Не выдавайте субъективные впечатления от звучания за абсолютную истину; формулируйте их как ваш личный опыт и мнение.

Когда нужен специалист по автозвуку

Самостоятельная настройка временных задержек — это увлекательный процесс, но иногда возникают ситуации, когда без помощи профессионала не обойтись. Если вы потратили много времени, перепробовали разные методы, но так и не смогли добиться четкого центрального вокала, стабильной сцены или качественного баса, это явный признак того, что пора обратиться к специалисту. Иногда проблема может быть не только в задержках, но и в неправильной установке динамиков, неудачной акустике салона или неверно настроенных кроссоверах, которые требуют комплексного подхода. Если честно, иногда проще довериться профессионалу, особенно если у вас сложная многоканальная система с активными кроссоверами. Профессионалы обладают не только глубокими знаниями и опытом, но и специализированным, калиброванным оборудованием, которое позволяет добиться максимальной точности. Они также имеют «натренированный» слух и могут выявить нюансы, которые новичок просто не заметит. Не стесняйтесь обращаться за помощью, если чувствуете, что зашли в тупик — это сэкономит вам время, нервы и, в конечном итоге, обеспечит лучший результат.

FAQ: Вопросы и ответы о временной коррекции и автозвуке

Здесь мы собрали ответы на часто задаваемые вопросы, чтобы помочь вам лучше понять тему звуковых задержек в авто.

Что такое тайм коррекция (Time Alignment)?

Тайм коррекция — это процесс выравнивания времени прихода звуковых волн от всех динамиков к точке прослушивания. Она компенсирует разницу в расстоянии до динамиков, создавая иллюзию, что все звуки приходят одновременно.

Почему это называется «задержкой», если цель — синхронизировать звук?

Термин «задержка» используется потому, что DSP процессор искусственно задерживает звук от динамиков, расположенных ближе к слушателю. Это делается для того, чтобы самый дальний динамик «догнал» их, и все звуки пришли синхронно.

Можно ли настроить временные задержки без DSP процессора?

В абсолютном большинстве случаев — нет. DSP процессор является ключевым компонентом, так как он позволяет индивидуально задерживать сигнал для каждого канала с высокой точностью. Аналоговые системы не обладают такой гибкостью.

Работает ли временная коррекция для задних динамиков?

Обычно временная коррекция настраивается для создания фронтальной звуковой сцены, ориентированной на водителя или передних пассажиров. Задние динамики чаще всего используются для создания «объема» или для пассажиров сзади, и их задержки настраиваются по-другому или вовсе не корректируются для фронтальной сцены.

Как часто нужно перенастраивать временные задержки?

После первоначальной настройки, если вы не меняете динамики, их расположение или основные компоненты аудиосистемы, перенастраивать задержки не требуется. Однако, если вы меняете положение сидений или вносите другие существенные изменения, может потребоваться небольшая корректировка.

В чем разница между фазой и временной задержкой?

Фаза (фазировка) относится к тому, как звуковые волны «согласованы» друг с другом — пик к пику, впадина к впадине. Неправильная фаза приводит к акустическому взаимовычитанию. Временная задержка — это физическое смещение звука во времени, чтобы он пришел к слушателю одновременно. Они связаны, но это разные аспекты настройки.

Имеет ли размер автомобиля значение для настройки?

Да, размер и форма салона автомобиля сильно влияют на акустику и сложность настройки. В маленьком салоне отражения приходят быстрее, что может усложнить создание четкой сцены. В больших машинах пространства для маневра больше, но и расстояния между динамиками могут быть существеннее.

Может ли временная коррекция исправить плохие динамики или неудачную установку?

Временная коррекция значительно улучшает звуковую сцену и локализацию, но она не может полностью исправить фундаментальные недостатки плохих динамиков или крайне неудачную установку. Она работает с тем, что есть, оптимизируя временные параметры.

Нужно ли настраивать задержки для сабвуфера?

Да, обязательно. Сабвуфер — это часть общей звуковой системы, и его звук также должен приходить к слушателю синхронно с остальными динамиками, чтобы бас был интегрирован в общую сцену и не «отставал» или не «опережал».

Какие тестовые треки лучше использовать для проверки?

Используйте треки, которые хорошо знакомы вам, имеют четкий вокал в центре, хорошо записанные инструменты и широкую стереопанораму. Также полезны специализированные тестовые записи для оценки сцены и локализации, которые можно найти на аудиофильских дисках.

Актуальные данные о ценах, характеристиках и комплектации оборудования всегда стоит уточнять на сайте производителя или у продавца, так как они могут меняться.
