Сделать самому фильтр для сабвуфера несложно

Предназначение

За границами «родной» полосы (эффективно воспроизводимой), звуковое давления, идущее из динамика, заметно снижается и возрастает одновременно с этим уровень искажений.
В таком случае говорить о каком-то качестве звука просто глупо и следовательно, чтобы решить проблему, приходится использовать в аудиосистеме несколько динамиков(см.). Такова реалия: это происходит и в домашней акустике, и в автомобильной. Это не новость.

Типичные схемы расположения динамиков в авто и роль фильтров

Касательно автомобильной акустики хотелось бы выделить две типичные схемы построения системы звука, с которыми знакомы, наверное, все, кто много мало знаком с автозвуком.Речь идет о следующих схемах:

Наиболее популярная схема подразумевает три динамика. Это басовик (нацеленный исключительно на низы), динамик средних и низких частот (мидбасс) и отвечающий за воспроизведение ВЧ, твитер.

Именно для того, чтобы не нарушать это требование, предназначены электрические фильтры, в роль которых входит выделение конкретных «родных» частот и подавление «чужих».

Типы фильтров

  • Режекторный фильтр – полная противоположность полосовому. Здесь та полоса, которая ПФ пропускается без изменений, подавляется, а полосы вне этого интервала усиливаются;
  • ФИНЧ или фильтр подавления инфранизких частот стоит особняком. Принцип его действия основывается на подавлении высоких частот с низким показателем среза (10-30Гц). Предназначение этого фильтра – непосредственная защита басовика.

Параметры

Кроме типов фильтров, принято разделять и их параметры.К примеру такой параметр, как порядок, свидетельствует о количестве катушек и конденсаторов (реактивных элементов):

  • 1-ый порядок содержит только один элемент;
  • 2-ой порядок два элемента и т.д.

Другой, не менее важный показатель – крутизна спада АЧХ, показывающая, насколько резко фильтр подавляет «чужие» сигналы.

Для сабвуфера

В принципе, любой фильтр, в том числе и этот, представляет собой сочетание нескольких элементов. Обладают компоненты эти свойством избирательно пропускать сигналы определенных частот. Принято разделять три популярные схемы этого разделителя для басовика.Они представлены ниже:

Первая схема подразумевает самый простой разделитель (изготовить который своими руками, не составит никакой сложности). Он выполнен в виде сумматора и стоит на одном транзисторе. Конечно, серьезного качества звука с таким простейшим фильтром не добиться, но из-за своей простоты, он прекрасно подходит любителям и начинающим радиоманам;

Две другие схемы намного сложны, чем первая. Построенные по эти схемам элементы, размещаются между местом выхода сигнала и входом усилителя басовика.

Каким бы ни был разделитель, простейшим или сложным, он должен иметь следующие технические характеристики.

Как правильно подсоединить сабвуфер в машине

При прокладке всех проводов, от моторного отсека с аккумулятором до места установки низкочастотной колонки, нужно соблюдать правила монтажа. Кабели пропускаются через имеющиеся технологические отверстия. Если это сложно или неудобно, то отверстия можно высверлить самостоятельно. В точках пересечения кабелей и металлических поверхностей нужно ставить защитные резиновые втулки. Самым надёжным способом будет прокладка проводов в гофрированном пластиковом рукаве. Проводка должна быть жёстко закреплена, поэтому для её фиксации используются пластиковые стяжки.При установке саба в авто, кроме сигнального проводаи кабеля электропитания между автомагнитолой и активной колонкой прокладывается одиночный неэкранированный провод линии управления.

При включении питания магнитолы, потенциалом с этого провода, включается электропитание активной системы.Часто этот провод не подключают, а для подачи напряжения на усилитель используют отдельный тумблер.Подключение активного сабвуфера в авто без предохранителя не допускается, так как около 70% всех возгораний в автомобиле происходит из-за короткого замыкания незащищённых проводов питания акустических систем.Предохранитель должен быть установлен в моторном отсеке рядом с аккумулятором. При сечении кабеля до 10 мм2, допускается установка предохранителя на ток не более 60 А. При сечении 20 мм2 потребуется предохранитель на 100 А. Предохранитель на меньший ток поставить можно, а на больший нельзя, так как это может привести к возгоранию.

Подключение сабвуферного фильтра

Стоит отметить, что модуль фильтра для сабвуфера должен быть присоединен к выходу предварительного усилителя после регулятора громкости, что позволит улучшить регулировку громкости всей системы. Потенциометром усиления можно отрегулировать соотношение громкости сабвуфера к громкости всего сигнального тракта. К выходу модуля необходимо подключить любой усилитель мощности, работающий в классической конфигурации, например такой. При необходимости используйте только один из выходных сигналов, сдвинутых по фазе на 180 градусов относительно друг друга. Оба выходные сигнала можно использовать, если нужно построить усилитель в мостовой конфигурации.

НАСТРОЙКА БУФЕРА.

Если вы не хотите что-то подбирать и настраивать в данной схеме, то просто установите все постоянные резисторы с указанными на схеме номиналами. Даже при таком подходе схема обеспечивает очень высокие параметры.

Если вы стремитесь к идеалу, тогда запаситесь терпением!

Для достижения максимального качества транзисторы лучше взять из одной партии или отобрать хотя бы с помощью китайского мультиметра.

  1. Для начала переводим мультиметр в режим проверки диодов и замеряем напряжение Uбэ у транзисторов Т4 и Т3.
  2. По полученным значениям вычисляем номиналы резисторов: R1=R2=(60мВ+(UбэТ4-UбэТ3))/1мА
  3. Запаиваем транзисторы и резисторы с получившимися номиналами в схему.
  4. Закорачиваем вход на землю. Резистором R5 устанавливаем половину от напряжения источника положительной полярности (по схеме +10В/2=+5В) в контрольной точке «ТР».
  5. Выходное напряжение схемы обычно не превышает 10мВ. Если для вас это недопустимо много, можете выставить абсолютный ноль с помощью триммера R9.
  6. Если есть необходимые приборы, то минимизировать нелинейные искажения можно с помощью триммера R1.

На этом настройка схемы закончена, а все подстроечные резисторы рекомендуется заменить на постоянные с ближайшим номиналом.

Как использовать продольный резонатор?

Продольные резонаторы в фильтрах устанавливаются довольно редко. Предназначены данные устройства для повышения сопряжения контуров. В результате параметр полосы пропускания может увеличиться до 40 Гц. Чтобы система работала должным образом, дополнительно устанавливаются стабилитроны. Преселекторы в данном случае будут бесполезными. Также перед установкой стабилитрона необходимо задуматься о параметре отрицательного сопротивления.

Если он превышает 5 Ом, то необходимо использовать емкостные конденсаторы. Минимизация сбоев в системе может осуществляться несколькими способами. Наиболее популярными из них принято считать установку триггеров. Дополнительно многие специалисты советуют возле катушек размещать специальные ограничители. Данные устройства в конечном счете позволят резонатору работать более стабильно.

АЧХ колонки с пассивным излучателем

Установка пассивного излучателя приводит к увеличению площади излучающей поверхности. Два диффузора колеблются вместе, поэтому во-первых повышается уровень в НЧ диапазоне, а во вторых и повышается КПД всей акустической системы.

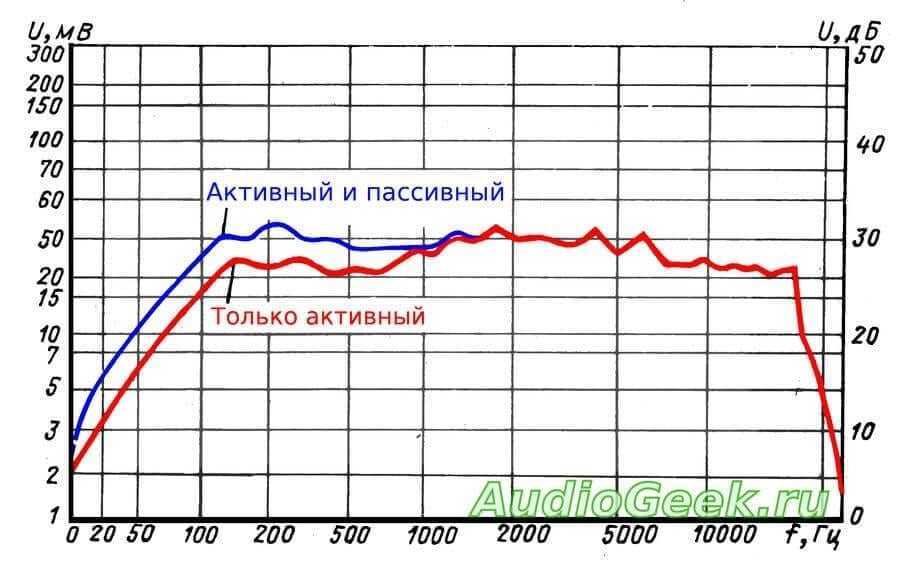

Для примера рассмотрим обобщенную АЧХ акустической системы до и после вставки пассивного излучателя.

На сравнительном графике видно, что при наличии пассивного излучателя, АЧХ акустической системы значительно повышается в диапазоне от 20 до 500Гц. А это и есть низкочастотная область, т.е. те самые басы.

Как активный, так и каждый пассивный излучатель имеет свою резонансную частоту. На этой частоте его колебания максимальны.

Основную трудность для любой акустической системы обычно представляют самые низкие частоты, поэтому резонансную частоту всегда стараются понизить. Для этого диффузор пассивного динамика делают большей массы.

ДОРАБОТКА И УЛУЧШЕНИЯ.

  1. транзисторы серии BC3x7 имеют низкий уровень шума и низкое внутреннее сопротивление. Также они имеют увеличенный кристалл (по сравнению с ВС550, ВС560), что повышает их тепловую инерционность и делает схему более термостабильной. Но они низкочастотные и, для улучшения быстродействия схемы, в случае их применения придётся увеличить токи Т1 и Т2 до 2мА. Для повышения стабильности, возможно, придётся подкорректировать номиналы элементов входного снайбера. Но те, кто попробовал использовать транзисторы BC3x7 вместо BC5xx, остались очень довольны качеством звучания и больше не хотят возвращаться к последним.
  2. можно дополнительно расширить полосу пропускания буфера за счёт увеличения тока через транзисторы Т1 и Т2. Особенно это рекомендуется сделать в случае применения транзисторов типа BC3x7. Для этого нужно уменьшить номинал резисторов R1 и R2 и увеличить R5 для поддержания баланса между Uкэ Т2 и Т4.
  3. Входное сопротивление буфера может быть повышено путем увеличения номинала резистора R8 до 100k. Это может привести к повышению постоянного напряжения смещения на выходе и увеличить чувствительность к нестабильности напряжения питания. Впрочем, предварительные каскады чаще всего питаются от стабилизированного источника и эта проблема для них не актуальна.
  4. Выходное сопротивление схемы можно уменьшить за счёт резистора R10. Однако его не следует ставить менее 4,7 Ом, так как в этом случае схема может возбуждаться. Указанное на схеме значение в 47 Ом оптимально для совместимости с сигнальными кабелями. Дело в том, что межблочные кабели являются, по сути, линиями передачи с реактивным сопротивлением и без согласования входных и выходных импедансов могут возникать резонансные явления или как минимум кабель превращается в антенну. Выходное сопротивление в 22-47 Ом эффективно демпфирует резонансы в кабеле, устраняя тем самым все побочные явления.

Статья подготовлена по материалам Интернета.

Вольный перевод Главного редактора «РадиоГазеты».

Фильтр низких частот для сабвуфера своими руками

Фильтр низких частот для сабвуфера представляет собой простую схему, которую можно сделать самостоятельно. Это устройство, в самом простом варианте, содержит катушку индуктивности и конденсатор, поэтому конструкция называется LC-фильтром. Индуктивности и ёмкостиявляются реактивными элементами, поэтому изменяют своё сопротивление в зависимости от частоты сигнала. Конденсатор меняет своё сопротивление обратно пропорционально частоте. При включении ёмкости параллельно нагрузке, высокочастотная составляющая сигнала, закорачивается на землю, а низкие частоты будут беспрепятственно проходить на динамик. Частота, на которой начинается подавление сигнала, называется частотой среза.

Идеальный низкочастотный фильтр для сабвуфера должен мгновенно «гасить» определённые частот. На снимке это показано жёлтой линией. Реальная схема фильтра для сабвуфера отличается тем, что спад происходит плавно. Простейшее устройство из двух элементов называется фильтр первого порядка. Он обеспечивает подавление частот выше порога среза в 6 dBна октаву. Схема второго порядка с дополнительными элементами увеличивает крутизну подавления до 12 dBна октаву, а каждое последующее звено добавляет по 6 dB. Чем больше звеньев, тем круче происходит подавление лишней полосы звукового диапазона.

Схема фильтра для сабвуфера сделанного своими руками, может включать в себя любое число звеньев. Устройство может быть пассивным или активным.

Фильтр – сумматор для сабвуфера, схема – Поделки для авто

При сборке усилителей для автомобилей на микросхемах TDA 7293 или TDA 7294 иногда возникает необходимость в компактом блоке фильтра, желательно чтобы был простым и понятным, а также имел нормальные характеристики и являлся одновременно сумматором. Именно в этой статье и предоставляю такую поделку и схему.

Схема собрана всего на одном биполярном, маломощном транзисторе. Можно конечно использовать для сабвуфера и пассивный фильтр, например всего из одного фильтра LC, он мог бы отфильтровать звук до частоты 20-150 Гц, но это не целесообразно, так как на выходе получим то же самое, что и на входе. Вот именно поэтому нам и нужно первоначальный звук хорошо отфильтровывать.

Почему применяют фильтры НЧ, да потому что при фильтрации, так сказать с каждой ступенькой номинал звука уменьшается на входе в сотни раз, и когда подаём этот номинал на сабвуфер, его не достаточно или просто не хватает для нормальной раскачки.

В приведённой в этой статье схеме, происходит практически тоже, но за исключением того, что стоит один транзистор, на котором собран предварительный усилитель, и который уже “отфильтровал” звуковой сигнал и усилил его для подачи на конечный усилитель.

печатка для тех, кто собирается травить плату.

На входе фильтра собран сумматор, который суммирует оба канала, и в последствии сигнал поступает в пассивный фильтр с частотой среза 150 Гц. Фильтр второго канала имеет усилитель на выходе. Есть и особенность данной схемы, в том что можно регулировать срез от 15 до 30 Гц.

Схема не требует к себе каких-либо наладок или подстроек. Единственная подстройка это частота среза, которую можно настроить под себя, под свой вкус, так как в схеме есть сдвоенный регулятор 100 кОм ( можно взять номинал от 47 до 2200 кОм).

Схема прекрасно работает с любыми усилителями мощности звук.частоты, как с маломощными 12-Воль-ми, так и с мощными двуполярными.

Отечественные или импортные транзисторы, прекрасно себя чувствуют в этой схеме, так что тут выбор за вами.

И ещё хочу отметить один момент, если у вас сложилась ситуация, которая требует обратиться в автосалон, то сперва узнайте о нём прочитав отзывы. Лучше ехать, когда знаешь куда едешь…

Установка сабвуфера своими руками в машину: варианты и выбор

Многое зависти от габаритов авто, а выбор места прямо зависит от фантазии владельца автомобиля. Также при выборе места нужно помнить о необходимости подключить сабвуфер к усилителю, т.е. нужно будет провести провода, разместить доп. оборудование (частотный фильтр и пр.). Существуют определённые (проверенные) места установки.

Установка сабвуфера в центральной части автомобиля

Оптимальная позиция для связи с динамиками расположенными фронтально – это установка конструкции впереди. Но места в передней части легковых авто для монтажа габаритных конструкций практически не найти. Этот вариант расположения больше подойдёт для микроавтобусов, нежели легковых автомобилей.

Установка сабвуфера своими руками, в машину – багажное отделение

Это простой и часто используемый вариант установки. В багажник можно поместить практически любую конструкцию. Если динамики «смотрят» назад лучшее звучание будет в автомобилях, где кузов хэтчбек. В кузовах купе или седан, при направлении динамиков назад, звуковая волна сильно деформируется. Это связано с индивидуальностью и особенностью конструкции авто.

Установка сабвуфера своими руками, в авто – под сидением

Эта схема расположения конструкции не нашла широкого распространения и не пользуется особой популярностью. Дело в том, что конструкция, должна располагаться вровень с полом авто. А сабвуфер, находящийся под сидением, точнее звуки, встречают на своём пути массу преград. О каком качестве, в этом случае, может идти речь, не понятно.

Размещение на задней полке автомобиля

Установка конструкции на задней полке считается хорошим вариантом расположения. Подходит для всех типов автомобилей. Кроме того, этот вариант отлично подходит для тех, кто хочет сделать из домашнего сабвуфера  автомобильный.

Необходимо обратить внимание на ширину полки и сопоставить с размерами сабвуфера. Не забываем о её прочности. Ведь полка должна выдерживать басы низкой частоты

Ведь полка должна выдерживать басы низкой частоты.

Что представляет собой сабвуфер?

Прежде чем начать рассказывать о том, как из колонок сделать сабвуфер, – немного теории. С английского языка слово Subwoofer переводится как «под низкой частотой» – акустическая система, способная воспроизводить звук на низких частотах (от 20 до 100 герц). Также некоторые пользователи предпочитают просто называть его «басовой колонкой».

Сабвуферы подразделяются на два типа:

  • активный – имеется блок питания и усилитель, встроенные в корпус;
  • пассивный – отсутствие какого-либо внешнего усилителя.

Каждая из этих разновидностей имеет свои достоинства и недостатки, однако мы не будем слишком долго зацикливаться на теории, ведь вы наверняка ее уже хорошо знаете, раз решили сделать сабвуфер в домашних условиях. Поэтому переходим сразу к процессу изготовления.

Аналоговый сумматор

Думаю, все из вас помнят осциллограмму постоянного напряжения

Если, допустим, цена нашего квадратика 1 В, то на данной картинке мы видим постоянное напряжение амплитудой в 1 В. Суммировать постоянное напряжение – одно удовольствие. Для этого достаточно сложить амплитуды этих сигналов в любой момент времени.

На рисунке ниже мы видим два сигнала A и B и сумму этих сигналов: A+B. Если сигнал A = 2 В, сигнал B = 1 В, то сумма этих сигналов составит 3 В.

Все то же самое касается и сигналов с отрицательной полярностью

Как вы видите, при сложении сигналов с равной амплитудой, но разной полярности, мы в сумме получаем 0. То есть эти два сигнала взаимно себя скомпенсировали: 1 +(-1)=0. Все становится намного веселее, если мы начинаем складывать сигналы, которые меняются во времени, то есть переменные сигналы. Они могут быть как периодические, так и непериодические.

Давайте для начала рассмотрим самый простой пример. Пусть у нас будут два синусоидальных сигнала с одинаковыми амплитудами, частотами и фазами. Подадим их на сумматор. Что получится в итоге?

Получим синусоиду с амплитудой в два раза больше. Как вообще она получилась? Вычисления производятся довольно просто. Каждая точка синусоиды A+B – это сложение точек в одинаковый момент времени синусоид А и B. Для наглядности мы взяли 3 точки: t1 , t2 и t3 .

Как вы видите, в момент времени t1 у нас амплитуда сигнала А была равна 1 В, амплитуда сигнала В тоже 1 В. В сумме их результат в момент времени t1 будет равен 2 В, что мы и видим на сигнале A+B. В момент времени t2 амплитуда сигнала A была 0 В, амплитуда сигнала В тоже 0 В. Как нетрудно догадаться, 0+0=0, что мы и видим на сигнале A+B в момент времени t2 . Ну а в момент времени t3 амплитуда сигнала А = -1 В, амплитуда сигнала В = -1 В, в результате их сумма -1+(-1) = – 2 В, что мы как раз и видим на синусоиде А+B в момент времени t3 . Отсюда напрашивается вывод: для сложения сигналов надо суммировать амплитуды сигналов в одинаковые моменты времени.

А давайте сместим фазу одного из сигналов на 180 градусов, относительно другого, но при этом амплитуды и частоты сигналов оставим без изменения. Про такие сигналы говорят, что они находятся в противофазе. Как думаете, чему будет равняться их сумма? Долго не думая, смещаем второй сигнал на 180 градусов и суммируем их амплитуды в каждый момент времени. Нетрудно догадаться, что их сумма будет равняться нулю, что мы и видим на рисунке ниже.

Изготовление акустики с пассивным излучателем

В отличие от фазоинвертора акустика с пассивным излучателем настраивают на частоту в 2–3 раза ниже резонансной частоты головки fS.

При этом добротность используемых головок должна быть в пределах 0,2–0,8.

Чем меньше объём оформления, тем меньше должна быть добротность головки.

Ящик для фазоивертора можно изготовить из фанеры или ДСП плит толщиной 8–12 мм, при этом следует учесть, что он не должен иметь щелей. Внутрь ящика полезно поместить звукопоглощающий материал, например, поролон толщиной 15–30 мм, который сделает более гладкой частотную характеристику громкоговорителя в области средних частот.

Проверить правильность настройки сделанного фазоинвертора можно либо по видимой при резонансе ФМ амплитуде колебаний пассивного радиатора, либо по возрастающей при резонансе громкости, в чем можно убедиться, поставив кусок фанеры между диффузорами и поднесся ухо к диффузору пассивного радиатора.

Также, как и в обычном фазоиверторе, частотная характеристика полного сопротивления громкоговорителя в фазоиверторе с закрытым отверстием должна иметь два максимум почти одинаковой высоты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки. ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Пассивный кроссовер, его плюсы и минусы

Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), что является несомненным плюсом пассивных кроссоверов.

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.

Кроссовер акустический — схемы для аудио колонок и сабвуфера своими руками

Самодельный акустический кроссовер применяемый в домашних колонках или сабвуферах изготовить собственными руками не представляет никакой сложности. Конечно, для этого нужно иметь хоть какие то навыки и прямые руки.

Зачем нужен кроссовер акустический в звуковой системе

Этот электронный прибор собранный по типу фильтров и играет важную роль в акустике. А предназначен он, чтобы разделять поступающий от источника сигнал на несколько рабочих частотных диапазонов используемыми динамиками. Кроссовер практически выполняет работу фильтра по отсеиванию ненужной частоты, тем самым фильтруя весь звуковой тракт.

Подключение кроссовера к колонке

В качестве простого примера здесь можно привести высокочастотные динамики, называемые пищалками. Так вот, если бы в аудио колонках не было установлено акустических кроссоверов, то пищалки просто бы захлебнулись всем спектром средних и особенно басовых частот хлынувшим на них. Ясное дело, что в таком случае говорить о каком то детализированном воспроизведении звука говорить не приходится. Динамические излучатели высокочастотного диапазона не могут воспроизводить другие частоты, кроме высоких.

Какие бывают типы кроссоверов

Аудио кроссоверы, это специальные электронные приборы в составе акустических систем, по типу они бывают активного и пассивного действия, двухполосные и трехполосные.

Положительные и отрицательные стороны пассивного фильтра частот

Установка и подключение конструкции частотного фильтра в колонках как правило выполняется в самой ближней точке от динамика.

Из этого следует, что при таком варианте, хватит только одного усилителя мощности, чтобы получить качественный звук. Такая схема использования пассивного фильтра говорит о его положительной стороне в работе акустики.

В продаже акустические фильтры бывают как в виде отдельных модулей так и встроенных в акустику, в основном расчитанные на две или три полосы пропускания. К недостаткам таких электронных устройств пассивного действия можно отнести их неспособность выдерживать длительную максимальную нагрузку. В случае долговременного использования пассивного кроссовера в режиме пиковой нагрузки, чревато входом его из строя.

Кроссовер акустический активного типа, его плюсы и минусы

Активный кроссовер в противовес пассивного имеет возможность корректного выбора и прецизионной настройки частоты среза. В частности, именно эта функция в устройстве считается наиболее ценной в плане создания качественного звука.

Активный фильтр низких частот (ФНЧ) для сабвуфера

Этот фильтр был сделан для мощного автомобильного сабвуфера. Представленная схема представляет собой активный фильтр нижних частот, который отсекает все ненужные полосы, оставляя только нижние. Затем сигнал усиливается и отправляется на вход усилителя сабвуфера. Именно благодаря этому фильтру нижних частот картридж воспроизводит низкие частоты (в простонародье его называют BASS).

Помимо фильтра нижних частот, на плате есть сумматор, предназначенный для суммирования сигнала обоих каналов. На вход этого блока подается двухканальный сигнал (стерео), поступающий в сумматор, сигнал преобразуется в один, это позволяет дальнейшее усиление. После суммирования сигнал фильтруется, а частоты ниже 16 Гц и выше 300 Гц обрезаются. Регулирующий фильтр обрезает сигнал с 35 Гц до 150 Гц.

Таким образом, мы получаем низкочастотный сигнал с возможностью настройки в заданных пределах. Также имеется фазорегулятор, позволяющий подобрать сабвуфер под акустику автомобиля.

В схеме фильтра нижних частот я использовал только пленочные конденсаторы, говорят, что в усилителях они лучше керамических, но и с керамическими очень хорошо работают, разница не слишком большая.

Монтаж осуществляется на печатной плате, созданной методом ЛУТ, протравленной раствором лимонной кислоты и перекиси водорода.

Питается такой сабвуфер от биполярного источника питания (+/- 15В), так как он работает в паре с мощным усилителем по схеме Ланзара. Если у вас есть только один источник питания для питания усилителя и блока фильтра (как в моем случае), блоку фильтра нижних частот необходим биполярный регулятор напряжения. Такой блок сумматора и ФНЧ может работать буквально с любым усилителем мощности. Три ручки, одна для регулировки громкости, другая для среза низких частот, третья — для плавного управления фазой (как упоминалось выше).

В моем случае были закуплены только микросхемы, все остальные пассивные компоненты сняты со старых плат. Со старого телевизора сняли пленочные конденсаторы на входе ФНЧ, одним словом стоимость такого блока минимальная, не более 3 долларов, взамен можно гордиться тем, что аналогичный блок фильтров используется в современных усилителях на одну машину, цена которого составляет около 400 долларов$.

Схемотехника

Схема фильтра очень простая и не габаритная. Микросхему можно найти в старом плеере или любой другой аудиотехнике. Также она часто встречается в SMD корпусах. Фильтр, построенный на микросхеме BA4558, обеспечивает хорошую фильтрацию. Частоту можно подобрать для любого динамика или системы. Еще одной особенностью является сумматор, который позволяет использовать кроссовер как с однополярными усилителями, так и с мощными двухполярными. На выходе получаем большой номинал выходного сигнала, а этого хватит для раскачки динамика от такого усилителя как Lanzar.

Питание обеспечивается 15 – 60 В. Все зависит от токоограничивающего резистора, применяемого в схеме. Мощность такого резистора должна составлять 1 Ватт.

Узел стабилизации построен на одном стабилитроне, который должен обладать номиналом от 1 до 12 Вольт. Мощность желательно выбрать также 1 Ватт. Сглаживающий конденсатор лучше выбрать с емкостью 100 – 220 мкФ.

Перейдем к самой схеме фильтра. Входной сигнал через ограничительный резистор и разделительные конденсаторы электролитического типа. Емкость должна быть от 4.7 до 22 мкФ. Напряжение от 10 до 25 Вольт. Номинал выходного сигнала легко регулируется при помощи переменного резистора на 50 кОм. После этого следует выход. Несложно догадаться, что фильтр один. Это связано с тем, что он предназначен для сабвуфера. Стереоканалы суммируются и подаются на один выход. С такими номиналами, которые указаны выше, срез частоты получается в районе 100 Гц. Такой фильтр срезает исключительно все частоты выше 100 Гц, а все частоты ниже этого порога оставляет. Другими словами, наши уши будут слышать практически чистый бас.

На практике данный кроссовер получается достаточно компактным. Это связано с тем, что используется малое количество электрических элементов. Микросхема BA4558 устанавливается на петлю, рядом располагается узел сумматора, который предназначен для использования кроссовера с однополярными усилителями. Входные резисторы на 15 кОм не обязательны, можно выбрать их номинал 10 кОм, так как их проще найти в магазинах. Исключительно все резисторы можно смонтировать на 0.125 Вт, в идеале все-таки установить 0.25 Вт. Это связано с тем, что такая схема не нуждается в мощных электрических элементах. Узлы фильтрации, через которые проходит звуковой сигнал, желательно изготавливать с конденсаторами пленочного типа. Согласно заявлениям профессиональных аудио-экспертов, именно конденсаторы — идеальный вариант для применения в схемах фильтров. Керамические конденсаторы для изготовления кроссовера никак не подойдут. Однако простому человеку будет достаточно сложно услышать разницу в звучании между пленочными конденсаторами и керамическими.

Переменный резистор для регулирования номинала выходного сигнала обладает сопротивлением 50 кОм. Его параметры также не критичны. Подойдут любые резисторы с номиналом от 10 до 100 кОм.
