Что лучше активная или пассивная акустика: рассмотрим подробно

Пассивный излучатель своими руками

Можно легко сделать пассивный излучатель своими руками, удалив у низкочастотного динамика магнитную систему и подвижную катушку. Лучше использовать басовый динамик диаметром не меньше предполагаемого активного излучателя. Так же не лишним будет немного утяжелить диффузор.

Не обязательно препарировать нормальный динамик, чтобы сделать из него пассивный динамик своими руками. Лучше использовать его по назначению, а в дополнение к нему дешево купить пассивный излучатель на AliExpress.

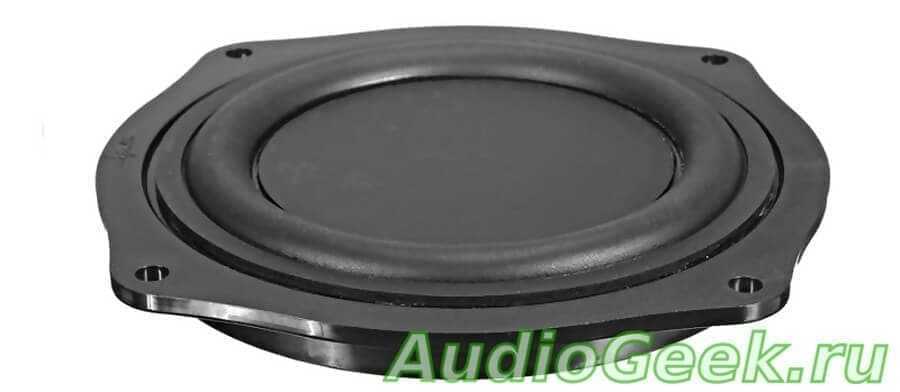

Показанные выше пассивные излучатели отлично подходят для создания самодельных портативных колонок. Они обладают диаметром 2 дюйма и стоят всего 143 рубля за пару. Покупать рекомендую в этом магазине.

Еще более интересный вариант:

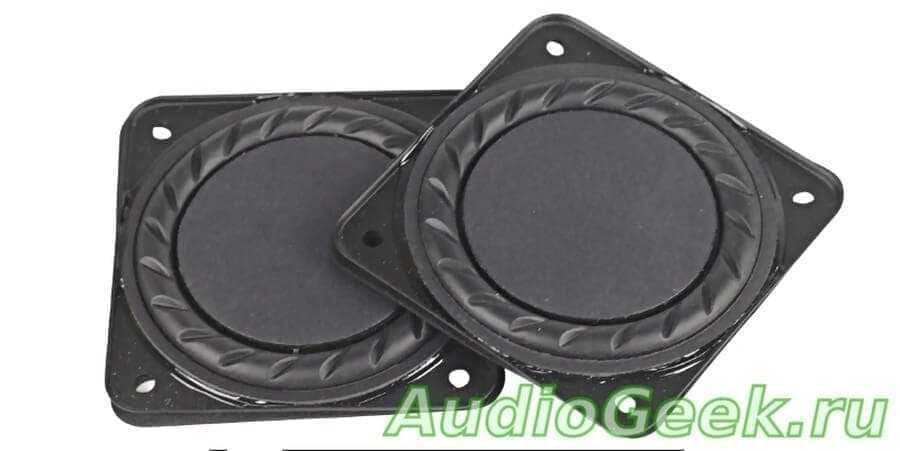

Эти пассивные излучатели уже меньше похожи на обычные динамики потому, что лишены металлической корзины и имеют минимальную толщину. Они обладают диаметром 3 дюйма (79мм), за счет чего могу обеспечить лучшие басы. Обойдутся они несколько дороже — 515 рублей за пару. Ссылка на магазин.

Больше диаметр — больше басов:

Это уже 4-х дюймовый пассивный излучатель басов. Его цена так же не столь велика и составляет 260 рублей. Купить его можно тут. Однако благодаря большему диаметру он еще лучшую отдачу по низким частотам.

Преимущества и недостатки

верность

Основное преимущество активных динамиков по сравнению с пассивными заключается в более высокой точности воспроизведения, связанной с активными кроссоверами и несколькими усилителями, включая меньшие интермодуляционные искажения, более высокую динамический диапазон и большая выходная мощность. Усилители внутри корпуса громкоговорителя могут быть идеально согласованы с отдельными драйверами, что устраняет необходимость для каждого канала усилителя работать во всей полосе пропускания звука. Характеристики драйвера, такие как мощность и импеданс, могут быть согласованы с возможностями усилителя. В частности, активные динамики имеют очень короткие акустические кабели внутри корпуса, поэтому очень мало напряжения и контроля теряется в длинных акустических кабелях с более высоким сопротивлением.

Активный динамик часто включает эквалайзер, адаптированный к реакции каждого динамика в корпусе. Это дает более ровный и нейтральный звук. Цепи ограничения (с высоким коэффициентом сжатие звука схемы) могут быть включены, чтобы увеличить вероятность того, что драйвер выживет при использовании высокого уровня звукового давления. Такие ограничители могут быть тщательно согласованы с характеристиками драйвера, что приведет к более надежному громкоговорителю, требующему меньше обслуживания. Обнаружение искажения может быть встроено в электронику, чтобы помочь определить начало защитного ограничения, уменьшая искажение выходного сигнала и устраняя вырезка.

Прокладка кабеля

Пассивным динамикам нужен только один кабель динамика, а для активных динамиков нужны два кабеля: кабель аудиосигнала и кабель питания переменного тока. Для мощных концертных систем с несколькими корпусами кабели переменного тока часто имеют меньший диаметр, чем эквивалентные пучки кабелей для акустических систем, поэтому используется меньше меди. Некоторые производители активных громкоговорителей теперь используют УВЧ или чаще Вай фай беспроводные приемники, поэтому для динамика требуется только кабель питания переменного тока.

Масса

Активный динамик обычно весит больше, чем эквивалентный пассивный динамик, потому что внутренняя схема усилителя обычно превышает пассивный кроссовер на уровне динамика. Громкоговоритель, связанный со встроенной активной системой, еще легче, потому что у него нет внутреннего кроссовера. Легкий громкоговоритель легче переносить, и он меньше нагружает такелаж (полет). Однако активные колонки, использующие легкие Усилители класса D сократили разницу. Автомобильная перевозка звуковой системы включает в себя транспортировку всех различных компонентов, включая стойки усилителя, кабели динамиков и корпуса динамиков. Общий транспортный вес активной акустической системы может быть меньше, чем у пассивной системы, поскольку тяжелые пучки пассивных кабелей акустических систем заменяются более легкими кабелями переменного тока и сигнальными кабелями малого диаметра. Пространство и вес грузовика уменьшаются за счет исключения стоек усилителя.

Расходы

Стоимость большой концертной активной акустической системы меньше, чем стоимость эквивалентной пассивной системы. Пассивная система или интегрированная активная система с внешней электроникой требует отдельных компонентов, таких как кроссоверы, эквалайзеры, лимитеры и усилители, все они устанавливаются на роликовых стеллажах. Кабели для пассивных концертных систем — это тяжелые акустические кабели большого диаметра, более дорогие, чем силовые кабели переменного тока меньшего диаметра и кабели аудиосигналов гораздо меньшего диаметра. Для высококачественного домашнего использования активные колонки обычно стоят больше, чем пассивные колонки, из-за необходимости в дополнительных каналах усилителя.

Легкость использования

В профессиональном аудио и некоторых домашних кинотеатрах и приложениях Hi-Fi активный динамик может быть проще в использовании, потому что он устраняет сложность правильной настройки частот кроссовера, кривых эквалайзера и пороговых значений ограничителя. Однако прокладка кабелей не так проста, поскольку для активных динамиков требуется два кабеля вместо одного (кабель питания переменного тока и кабель с сигналом, обычно XLR кабель). В домашнем аудио некоторые инженеры утверждают, что пассивный динамик, в котором динамик без питания подключен к усилителю, является самым простым в установке и эксплуатации.

Среднечастотный динамик

Динамик, который играет средние частоты (его еще иногда называют мидренч или, правильнее, мидрейндж — этот термин, от английского midrange speaker, пришел из автозвука), обычно наиболее близок по конструкции к классическому динамику

Важно, что этот динамик воспроизводит именно тот диапазон частот, в котором располагается человеческий голос и на котором наш слух особенно чувствителен к искажениям

Пример поведения динамика, замеры получены лазерным интерферометром

Ахиллесовой пятой среднечастотника является эффект появления специфических деформаций диффузора — так называемой изгибной волны, когда периферическая область диффузора не успевает за движениями центральной зоны, где крепится голосовая катушка. То есть разные зоны диффузора (кстати, расположенные, как правило, пятнами, а не концентрически, как следовало бы из логики процесса) колеблются не синфазно — одни участки отстают от других.

Звучание становится «рыхлым», неточным. Значит, диффузор должен быть максимально жестким. Если решать проблему в лоб — получим действительно жесткий диффузор, который будет весить так много, что не сможет звучать. Поэтому, как и в твитере, и в широкополоснике, в конструкции диффузора заложен сложнейший компромисс — между жесткостью и легкостью.

Среднечастотный драйвер Morel SCM 634 с карбоновым диффузором

Для колонок высокого класса конструкция диффузоров — важнейший момент. В экзотических вариантах среднечастотники (так же, как и твитеры, но гораздо реже) получают диффузор из бериллия. Но гораздо чаще в среднечастотниках можно видеть диффузоры из композитных материалов на базе углеволокна, стекловолокна, кевлара, древесного волокна или классической целлюлозы.

Как подключить колонки к компьютеру (пассивные)

На колонках по 2 клеммы. В таком случае вам подойдет кабель от любых наушников с mini Jack 3.5 мм. Отрезаете динамики и аккуратно зачищаете провод. Подключаете зачищенные концы в клеммы, а mini Jack штекер в звуковую карту.
Купите недорогой стерео усилитель, особенно если вы хотите использовать колонки от в прошлом приличного музыкального центра, это оправдает затраты.

P.S. Особой громкости звука таким способом подключения колонок к компьютеру не добиться, выходная мощность будет в несколько Ватт, так как для пассивных динамиков требуется усилитель, но хотя бы избавите свои колонки от участи попасть в мусорное ведро.

Для тех кто озадачен вопросом покупки недорого ресивера, будет интересна статья: «Как подключить аналоговые колонки к любой технике?».

Активные колонки(АК)

Активные колонки представляют собой акустическую систему, оснащённую встроенными модулями повышения мощности. Это позволяет применять их без приборов подключённых дополнительно. Усилитель, который используется в колонках, может выступать в роли сабвуфера.

2 вида Активных колонок:

С малой частотностью интермодуляционных искажений;
С больший динамическим рядом.

Их преимущество перед пассивными – качественный звук при меньшей мощности потребления всего оборудования. Они имеют быстрый и эффективный обмен сигналов между динамиками благодаря усилителям.

Если использовать их в персональном компьютере, требуется высокопроизводительная звуковая карта. Это даёт поддержание всей аудиосистемы в целом. Дешёвая активная акустическая колонка этого не требует, ей подойдёт и средняя аудиокарта. Они эксплуатируются простыми пользователями, которые не гонятся за тембром и разборчивостью каждой мелочи. Это не значит, что звук не будет качественным – он будет простым.

АЧХ колонки с пассивным радиатором

Пассивный излучатель увеличивают площадь излучающей поверхности. Два диффузора колеблются вместе, но в противофазе, поэтому во-первых повышается уровень в НЧ диапазоне, а во вторых и повышается КПД всей акустической системы, поднимая АЧХ на пол-октавы.

Для примера рассмотрим обобщенную АЧХ акустической системы до и после вставки пассивного излучателя.

Рис. 2. АЧХ колонки с пассивным радиатором

На графике видно, что при наличии пассивного излучателя, АЧХ акустической системы значительно повышается в диапазоне от 20 до 500Гц. А это и есть низкочастотная область, т.е. те самые басы.

Как активный, так и каждый пассивный излучатель имеет свою резонансную частоту. На этой частоте его колебания максимальны.

Основную трудность для любой акустической системы обычно представляют самые низкие частоты, поэтому резонансную частоту всегда стараются понизить. Для этого диффузор пассивного динамика делают большей массы.

Пассивные колонки

Стандартная акустическая система hi-fi состоит из воспроизводящего устройства, предусилителя, усилителя и пары пассивных спикеров. Источником сигнала может быть плеер, стример и даже компьютер или смартфон.

Сигнал идет от источника на предусилитель. Этот компонент управляет уровнем громкости, информация в него может входить с разных устройств воспроизведения. Далее необходимо усилить звук. Привет, усилитель мощности.

От блока усиления аудиосигнал идет на громкоговорители. Современные колонки имеют два или три встроенных динамика, каждый из них отвечает за воспроизведение звука определенной частоты. Чтобы разделить сигнал по частотному признаку, используется фильтр – кроссовер. Это устройство раскладывает аудиопоток на две или три части (в зависимости от количества полос сателлитов).

Схема проста, надежна, но не лишена недостатков – коэффициент усиления одинаков для всех частот. В такой акустической системе усилитель повышает мощность звука для разных динамиков (твитеров, мидвуферов и сабов). Это главное отличие пассивных колонок от активных громкоговорителей.

В такой системе кроссовер состоит только из реактивных элементов – катушек индуктивности и конденсаторов. Они не требуют питания, поэтому устройство называется пассивным. Такой частотный фильтр можно установить в любом месте системы, но, как правило, пассивный кроссовер устанавливают между усилителем мощности и сателлитами.

Что такое пассивный излучатель

Пассивный излучатель (он же пассивный динамик) — это излучатель, лишенный магнитной системы и катушки. Он не способен преобразовывать электрический сигнал в звуковые колебания, а значит не может работать самостоятельно и должен возбуждаться активным излучателем, установленным в тот же закрытый корпус.

Наиболее эффективен пассивный излучатель на низких частотах. На средних и высоких частотах звукового давления, создаваемого активным излучателем, просто недостаточно. Поэтому используя пассивный динамик можно своими руками значительно улучшить басы вашей акустической системы.

Какой вариант лучше?

Звук АС с активным кроссовером в меньшей степени подвержен искажениям

В теории активные колонки состоят из одних достоинств. Принцип конструкции кроссовера обеспечивает их разработчикам гораздо более полный контроль над сигналом, а также создает намного меньше возможностей для возникновения ошибок и искажений по сравнению с аналогичными пассивными фильтрами.

Поскольку усилители мощности встроены в АС, их можно оптимизировать для каждого отдельного динамика. А из-за того, что они обычно располагаются прямо в корпусе, можно уменьшить длину кабелей между усилителями и динамиками, что приводит к снижению уровней искажений и потерь в них. Иными словами, в результате можно добиться максимального контроля.

Однако, несмотря на столь серьезные преимущества активных АС, они не лишены недостатков. Далеко не каждый производитель акустики выпускает усилители, так что обычно их приобретают в готовом виде у OEM-поставщиков. Сам по себе этот принцип неплох, но практическая реализация не всегда оказывается удачной. В результате качество звучания готовой АС получается далеким от идеала.

Кроме того, активные колонки проигрывают пассивным в торговом зале магазина с точки зрения субъективно воспринимаемой ценности. Электронные компоненты спрятаны в корпусе, а разница в ценах по сравнению с аналогичными на вид пассивными конкурентами видна невооруженным глазом. Если разложить стоимость на встроенные компоненты, активные АС обычно оказываются более выгодными, поскольку включают несколько усилителей мощности – даже простой двухполосной паре АС необходимы четыре блока усиления, тогда как все четыре динамика пассивной системы способен прокачать один стереоусилитель.

Активные конструкции также ограничивают спектр возможных обновлений. Вместо того чтобы модернизировать усилители мощности, придется менять весь комплект. Любителям комбинировать варианты это резко сужает пространство для маневра: комплект усилителей мощности и динамиков либо подходит, либо нет.

Усилитель

Качество звука зависит от различия мощности на выходе сигнала у звуковых устройств. Из-за этого дорогие колонки могут быть некачественными по сравнению со встроенными колонками ноутбука. Несостыковка параметров опасна по отношению к приборам, они могут повредиться от большого объёма звука.

Для улучшения звуковых качеств системы используют усилители разного типа. В активных колонках используют встроенный усилитель. Они некачественные в бюджетных вариантах, но подойдут простому человеку для использования дома. Это не значит, что звук будет плохой, аудиоусилитель в таких аппаратах подобран правильно, и справляется с поставленной задачей.

Для пассивных используют дополнительные приборы, в частности выносной усилитель. Здесь есть положительный момент. Можно самостоятельно подобрать качественный и дорогостоящий усилитель, который будет отвечать всем поставленным требованиям. Дешевые варианты могут повредить вашу систему. Нужно подбирать по показателям немного превышающих максимальные для аудиосистемы. Это будет дороже, но надёжность и последующая эксплуатация будет радовать долгими годами.

Активный и пассивный сабвуфер, в чем разница?

Конструкция любого сабвуфера представляет собой один или несколько низкочастотных динамиков помещенных в единый корпус. Отличие активного сабвуфера от пассивного заключается в следующем:

Пассивный вариант – это собственно набор динамиков в корпусе. Чтобы низкочастотные звуки воспроизводились с требуемой четкостью, необходимо дополнительное оборудование – усилитель и фильтр, избавляющий звучание от помех и выделяющий именно басы;
Активный. Конструкция уже предусматривает встроенный усилитель и фильтр в корпус сабвуфера.

Сказать о том, какой сабвуфер лучше – активный или пассивный, однозначно нельзя. Сначала требуется рассмотреть все преимущества и недостатки каждой системы.

Плюсы и минусы активного и пассивного сабвуфера

Оценивать что лучше активный или пассивный сабвуфер, следует по насущным критериям. Это:

Качество звучания. Казалось бы, у активного варианта все преимущества – встроенный усилитель и фильтр должны самостоятельно «раскладывать» частоты и на выходе выдавать готовый качественно звучащий продукт. Однако, любители автомузыки, на практике столкнувшиеся с проблемой, в один голос утверждают, что чистый звук будет зависеть от настройки системы;
Габариты. Как понять, активный или пассивный сабвуфер, приобретать в ту или иную модель автомобиля? Действительно, вопрос насущный, так как пространство багажника (традиционное место установки сабвуфера) или салона часто ограничено. Стоит помнить, что пассивная конструкция требует наличия дополнительного оборудования, соответственно их чаще располагают в автомобили с большими салонами и багажниками, например кроссоверы. Если автомобиль не может похвастаться вместительностью, то сабвуфер помещается в салоне сзади или в подлокотники. В последнем случае предпочтение отдают активным вариантам;
Цена. На активный сабвуфер она выше из-за дорогостоящей электроники, отвечающей за работу совокупной системы – динамики, усилитель, фильтр. Ну и, конечно, компактность также в приоритете. Пассивный сабвуфер сам по себе стоит меньше, однако требует приобретения усилителя, фильтров частот и т.п. С другой стороны, это компенсируется качеством звука;
Возможность самостоятельного подключения. В установке сабвуфера любого типа нет ничего сложного, если подойти к работе ответственно. С пассивным вариантом придется потратить несколько больше времени. В комплектации с прибором всегда идет подробная схема и инструкция по подключению сабвуфера к усилителю

Важно соблюдать меры безопасности – использовать качественные комплектующие, обесточить авто перед работой и т.д.;
Возможность настройки. Истинные меломаны предпочитают вручную укомплектовывать акустическую систему приборами, по их мнению, дающими лучшее качество звучания

Поэтому они, намного чаще выбирают пассивные сабвуферы. Разумеется, если вы не хотите тратить свое время, то активный сабвуфер, будет более подходящим вариантом.

Итак, активный или пассивный сабвуфер? Какой выбрать? Ответ – все индивидуально. В первую очередь при выборе необходимо точно определить свои ожидания от модернизации аудиосистемы, а также финансовые возможности и особенности вашего автомобиля. Исходя из этого, можно будет подобрать подходящий вариант. Главное понимать одно – и активный и пассивный сабвуфер не могут быть качественными, при низкой стоимости. Поэтому нужно или покупать самый дорогой вариант, либо идти на разумный компромисс.

Разумеется, перед покупкой имеет смысл ознакомиться с наиболее популярными моделями. Это можно сделать благодаря нашему рейтингу активных и пассивных сабвуферов.

Активные выступающие

В активной системе все то же самое до тех пор, пока каскад предусилителя. Сигнал с предусилителя поступает в активный кроссовер. Хотя он выполняет ту же работу, что и кроссовер в пассивной настройке, он работает на уровне линии (около 2 В), а не на уровне динамика (обычно 15-35 В).

Работа при более низких уровнях сигнала означает, что используемые компоненты могут быть оптимизированы для обеспечения точности, а не управления мощностью. В такой конструкции обычно используются активные компоненты, а в более сложных продуктах — некоторая форма обработки сигналов (будь то цифровая или нет), чтобы получить максимальную отдачу от приводных устройств.

Результатом является сеть фильтров, которая (потенциально) намного более точна в своей работе и обеспечивает лучший интегрированный и оптимизированный звук.

Каждая отдельная полоса частот затем этот линейный сигнал отправляется на специальный усилитель мощности, который питает столько приводов, сколько отвечает за передачу этих частот..

Acoustic Energy AE1 Active review

Активный и пассивный сабвуфер, в чем разница?

Пассивный вариант – это собственно набор динамиков в корпусе. Чтобы низкочастотные звуки воспроизводились с требуемой четкостью, необходимо дополнительное оборудование – усилитель и фильтр, избавляющий звучание от помех и выделяющий именно басы;
Активный. Конструкция уже предусматривает встроенный усилитель и фильтр в корпус сабвуфера.

Плюсы и минусы активного и пассивного сабвуфера

Оценивать что лучше активный или пассивный сабвуфер, следует по насущным критериям. Это:

Итак, активный или пассивный сабвуфер? Какой выбрать? Ответ – все индивидуально. В первую очередь при выборе необходимо точно определить свои ожидания от модернизации аудиосистемы, а также финансовые возможности и особенности вашего автомобиля. Исходя из этого, можно будет подобрать подходящий вариант. Главное понимать одно — и активный и пассивный сабвуфер не могут быть качественными, при низкой стоимости. Поэтому нужно или покупать самый дорогой вариант, либо идти на разумный компромисс.

Пассивные колонки(ПК)

Пассивные колонки не имеют встроенных модулей усиления. В профессиональной сфере их используют чаще, так как подбирают усилители самостоятельно. У них есть встроенный усилитель, отвечающим только за подачу звука. Он не является действующим, но при крайней необходимости эксплуатируется с большой нагрузкой на колонки.

Существует всего 3 вида усилителей:

предварительный – осуществляет сбор сигналов с источников звука;
мощностной – взаимодействует с предварительным, тем самым увеличивая сборный звук в одно целое;
комбинированный – объединяет 2 предыдущих типа в один, выполняя обе цели.

Пассивная акустическая система требует среднюю звуковую карту. Если использовать дополнительные приборы, рекомендуется высокопроизводительная. Она способна полностью раскрыть потенциал системы.

Виды и отличие

Существует 2 вида низкочастотных громкоговорителей для авто, которые отличаются способом усиления и фильтрации частотного диапазона. Для изготовления корпусов используется древесина или древесностружечная плита, внутренние стенки покрываются звукоизоляционным материалом. Динамики подключаются к отдельным выходам, расположенным на магнитоле или дополнительном усилителе.

Что такое активный сабвуфер

Термин «сабвуфер активный автомобильный» значит изделие, включающее в себя 1 или несколько динамиков и усилительный блок, дополненный частотными фильтрами.

Для регулировки рабочих частот используются поворотные регуляторы, выведенные на панель управления.

Что значит пассивный сабвуфер

Пассивный саб отличается отсутствием встроенного усилителя. В корпус изделия установлен динамик, который оснащен колодкой для подключения к внешнему усилительному блоку. На корпусе оборудования отсутствуют переключатели или регуляторы. Подбирая подобное изделие, следует учитывать необходимость покупки разделительного фильтра для звукового потока.

Чем отличается активный от пассивного

Разница между активным и пассивным сабвуфером заключается в наличии и отсутствии встроенного усилителя, что приводит к дополнительным сложностям при монтаже изделий пассивного типа. Встроенный усилительный блок позволяет создать компактные устройства, которые помещаются в багажниках малолитражных автомашин. Но при выборе активного оборудования следует учитывать повышенную стоимость изделия, обусловленную установкой дополнительных электронных компонентов.

Пользователи отмечают отличия в звуковой картине, формируемой изделиями. Активное оборудование требует тщательной настройки и корректировки рабочих параметров. Пассивные изделия обладают глубоким и насыщенным звуком, лишенным хрипов и искажений. Дополнительное различие между изделиями заключается в упрощенной настройке активного низкочастотного громкоговорителя. Но при использовании внешнего усилителя класса Hi Fi сложностей с регулировкой сабвуфера пассивного типа не возникает.

Есть ли разница между активными и активными динамиками?

Активные динамики также известны как активные динамики, и все активные динамики имеют питание. Но когда дело доходит до активных динамиков, не все они считаются активными.

Активные громкоговорители имеют ту же конфигурацию, что и пассивные громкоговорители, но в отличие от пассивных громкоговорителей, один из активных громкоговорителей имеет как предусилитель, так и усилитель мощности, встроенные в корпус.

Таким образом, вы увидите дополнительный провод между двумя динамиками, который позволяет основному динамику с усилителем подключать его аналог пассивного динамика к встроенному компоненту усиления.
