Что такое iso, iso-разъем и распиновка
Итак, ISO (в русском прочтении – ИСО). Аббревиатурное название Международной Организации Стандартизации (International Organization Standardization). Организация была создана в 1946 году для определения единых технических стандартов товаров и услуг (кроме электроники и электротехники) и их сертификаций.
Разъем — электротехническое устройство для механического соединения (разъединения) электроцепей. Кстати, не вполне понятно, почему такое соединение отмечается как iso. Ведь, как мы только что упомянули, стандартизацией товаров из группы электротехники занимается МЭК (Международная электротехническая комиссия).
Распиновка (русский вариант – цоколевка). Слово происходит от английского «пин», что означает контакт, вывод. Из этого следует, что распиновка – это описание выводов разъемов в электротехнике. Информация по цоколевке может быть представлена в виде:
- схемы;
- таблицы;
- словесного описания (которым мы и будем пользоваться в дальнейшем).
Закончив с определениями, переходим к основной теме данной статьи – подключение iso-разъема магнитолы.
Супра
После нажатия кнопки MODE выбираем функцию Радио, затем на экране высветится RADIO и сохранённый диапазон с частотой вещания. При нажатии BND выбирается нужный диапазон радиовещания.
Далее нужно нажать клавишу с номерами от 1 до 6 для использования уже сохранённой радиостанции в магнитоле.
Нажать и удержать кнопку >>||.
Потом нажмите кнопку >>|| для выбора нужной станции. Если эти клавиши не нажимать до десяти секунд, все вернётся в исходный режим работы.
Настройка в автоматическом режиме и осуществление сканирования выбранных радиостанций
Поиск существующих в памяти радиостанций:
Кратковременно нажав клавишу AS/PS, запустите поиск сохранённых радиоканалов. Любая станция может прослушиваться примерно пару секунд. Для автоматического сохранения радиоканалов удерживайте клавишу AS/PS. Приемник настроит шесть оптимальных станций, которые являются наиболее мощными в этом диапазоне вещания. Данная опция может быть применена в любом волновом диапазоне. После завершения автоматического сохранения станций приёмник прекратит их сканирование.
Для настройки определённой радиостанции нажмите кнопку >>||, так осуществится сканирование и выбор радиоканалов с лучшим сигналом приёма. Нажав кнопку >>||, можно вручную выбрать нужную вам станцию. Удержите клавишу с номерами от 1 до 6 примерно пару секунд для запоминания канала под нужной клавишей.
Приступаем к подключению
Следует знать, что все ISO-разъемы, а также распиновка проводов по цветам являются стандартными, поэтому допустить ошибку крайне сложно. Понятно, что не составит никакого труда взять разъем и соединить его с ответной частью. Но, как мы уже говорили, довольно часто прибегают к более трудоемкой процедуре, как ручное соединение проводки. Для этих целей отсоединяем провода от штекера разъема, и подключаем, согласно функционала проводов.
Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Чтобы провода не рассоединились со временем, рекомендуется скрепить их пластмассовым хомутом.
Во всех автомобилях на центральной консоли или на приборной панели предусмотрены посадочные места для монтажа автомагнитолы. Нередко это место закрывается декоративной панелью. Перед установкой магнитолы ее необходимо будет снять при помощи отвертки.
В получившемся отсеке Вы без труда отыщете ответную часть проводов, необходимых для подключения магнитолы пионер. Затем осуществляется соединение проводов или разъемов, согласно схеме подключения. Теперь магнитола может быть установлена в слоте на своем посадочном месте.
В комплекте с магнитолой идут инструкция по эксплуатации с подробной схемой подключения устройства, а также пара стальных пластин с проушинами. Они необходимы, чтобы автомагнитолу в случае необходимости можно было без труда вынуть слота. Эти пластины устанавливаются по бокам магнитолы, а проушины можно загнуть отверткой и закрыть панелью.
Как видите, подключение автомагнитолы Пионер своими руками является не такой уж и сложной задачей, поэтому при наличии свободной минуты и желания, с этим можно достаточно легко справиться, и помимо этого значительно сэкономить на недешевых услугах автоэлектрика.
Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол “PIONEER”. Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет — купите на радиобазаре.
Подключение автомобильных магнитол PIONEER KEH-P8810
PIONEER KEH-P8950 — подключение
Автомагнитолы PIONEER KEH-5110
PIONEER DEH-M6017ZH
PIONEER TS-LX80ii
PIONEER SKT4
Магнитола PIONEER KEH-M9800
Магнитола автомобильная PIONEER DEQ-9200
PIONEER KA-858
PIONEER KEH 8020
Гнездо магнитолы PIONEER KEX-8250
Распиновка на PIONEER KEH-M7400RDS
Модель PIONEER KEH-P7850
PIONEER KEH-P6950 — разъём
PIONEER KEH-M7005W
PIONEER DEH-M980RDS
Автомагнитола PIONEER KEH-P6600R
Автомагнитола PIONEER KEH-P5950
Разъём от PIONEER KEH-8080 SDK
PIONEER KEH-P8200
PIONEER DEH-2030R
Подключение PIONEER DEH-790SDK
PIONEER DEH-624R
Контакты соединительные PIONEER DEH-P443R
PIONEER KEH-P4510 с предохранителем на 10 ампер
PIONEER KEH-3800
PIONEER KEH-3600
Схема разъёма PIONEER KEH-2500R
PIONEER KEH-1950 — распиновка
PIONEER KE-1700SDK
PIONEER KE-2910 — схема гнезда
PIONEER KEH-1450
Автомагнитола PIONEER KEH-1050QR
Автомагнитола PIONEER KEH-1010QR
Как правильно настроить
Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.
Отключение режима демо можно осуществить за несколько шагов:
- Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
- Ту же клавишу нажимают еще раз для вызова стартового меню.
- Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
- Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
- Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.
Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.
Демонтаж автомагнитолы при помощи стандартных ключей
Изначально необходимо ознакомиться с перечнем требуемых элементов.
§ Стандартный набор ключей. Их численность различна.
§ Нож для поддевания рамы.
Как правильно извлекать из ниши автомобильную магнитолу?
· Предварительно демонтируется панель магнитолы. Если возникает потребность, то демонтируется и декоративная рамка, которая сосредоточена непосредственно под панелью. Как правило, необходимость возникает, если речь идет о более старых моделях.
· Сбоку нужно найти отверстия непосредственно под ключи.
· Располагать их необходимо в специальное отверстие до того момента, пока не будет щелчок. В некоторых случаях потребуется определенное усилие.
· Как только ключи будут размещены, оборудование нужно аккуратно извлечь.
Видео о демонтаже автомагнитолы при помощи штатных ключей…
Фильтр высоких частот
Далее находим пункт HPF (High-passFilter). Это фильтр высоких частот, который обрезает частоту звука, подаваемого на динамики, ниже их граничного паспортного значения. Делается это из – за того, что,стандартным динамикам (13–16 см) из-за небольшого диаметра диафрагмы и малой мощности очень сложно воспроизводить низкие частоты. Вследствие этого звук воспроизводится с искажениями даже на небольшой громкости. Если обрезать низкие частоты, можно будет получить чистое звучание в большем диапазоне громкости.
Затем можно выйти из меню кнопкой возврата и проверить результат. Делать это лучше на громкости 30.
Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей
Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.
Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.
Список самых последних моделей Пионер 2016 года:
Младшая модель нового модельного ряда — Pioneer DEH-1800UB (Pioneer DEH-1800UBG, Pioneer DEH-1800UBA, Pioneer DEH-1800UBB). Это автомагнитола с CD и USB.
Основные отличия от предыдущих моделей — воспроизведение форматов FLAC и WAV с USB, поддержка устройств с ОС Android (AOA 2.0). Также здесь присутствует усилитель MOSFET 4 х 50Вт, технология ASR (Advanced Sound Retriever), AUX на передней панели.
Pioneer DEH-2800UI — магнитола с CD-приводом и USB на передней панели.
Модель DEH-2800UI поддерживает устройства Apple, имеет 2 пары RCA — выходов для подключения усилителя, все остальные функции не отличаются от DEH-1800UB.
Pioneer DEH-X3800UI — автомагнитола с CD-приводом и USB на передней панели.
Кнопки этой магнитолы имеют мультиподсветку, с независимыми зонами, то есть вы можете отдельно выставить подсветку для боковых зон панели и для дисплея (как на картинке). Pioneer DEH-X3800UI поддерживает Apple-устройства и Android, есть функция MIXTRAX (позволяющая «миксовать» песни в плейлисте, подгоняя их друг к другу чтобы они звучали без переходов)
Эта магнитола также воспроизводит WAV формат но не читает FLAC, обратите внимание! Здесь также есть 2 пары RCA выходов на усилитель
Pioneer DEH-4800FD — магнитола с CD и USB и удвоенной мощностью встроенного усилителя 4 х 100Вт.
Это первый CD-ресивер Пионер со встроенным усилителем с удвоенной максимальной мощностью 4 х 100Вт. Управляет смартфонами на iOS, Android, читает FLAC и WAV. Имеется 1 выход предусилителя, разработчики считают (не без оснований) что раз уж встроенный усилитель повышенной мощности то и одного линейного выхода будет достаточно. В целом модель очень похожа на младшую модель DEH-1800UB.
Pioneer DEH-4800BT — как совершенно очевидно из названия, это CD-магнитола (с USB конечно) и интерфейсом Bluetooth.
Ничего особенного, наличие Bluetooth, поддержка iPod/iPhone, Android, 1 RCA выход, FLAC не поддерживает, ASR, все остальные функции стандартные.
Pioneer DEH-X5800BT — новая «пятерка», CD-ресивер с фронтальным USB, и Bluetooth.
Эта магнитола имеет увеличенный полуторастрочный дисплей, мультиподсветку, функцию MIXTRAX, управляет iPhone и Android-смартфонами, поддерживает одновременное подключение двух телефонов по Bluetooth. 2 RCA линейных выхода, ASR, воспроизведение WAV, но FLAC опять же не воспроизводит. Мне непонятна эта идея, но Pioneer как и Kenwood например делает поддержку FLAC в младших моделях и не делает в старших. Где логика?
Двухдиновая магнитола из нового модельного ряда Pioneer FH-X380UB — найдите 10 отличий от моделей прошлых лет))
Магнитолы Pioneer 2016 без диска:
Новая модель которая только поступила в продажу в середине 2016 года и стала очень популярной — магнитола размера 1 din без CD-диска:
Pioneer MVH-X580BT: буквы MVH в названии модели обозначают что эта модель без диска, X — означает наличие функции MIXTRAX, BT означает встроенный модуль Bluetooth.
С точки зрения дизайна эта модель полностью отвечает современной тенденции Пионер, плюс красоты тут добавляет отсутствие щели загрузки диска, по моему так панель выглядит значительно лучше (дороже).
Также надо отметить что MVH-X580BT поддерживает формат FLAC, он полностью совместим с устройствами на базе Android и Apple iPhone/iPod. Подсветка — двухзонная, мультицветная с возможностью выбора из 210000 оттенков.
Еще одна новинка, построенная на той же технической базе что и предыдущая модель — это 2 din магнитола Pioneer FH-X730BT.
Здесь тоже есть процессор с временными задержками, 13-полосный эквалайзер и кроссовер, воспроизведение FLAC с флешки, мультиподсветка. Но тут еще добавляется CD-привод, что может быть удобно если у вас еще сохранилась коллекция CD-дисков а времени перегнать ее во FLAC не хватает…
По поводу FH-X780BT можно сказать что немногие аппараты типоразмера 2 din обладают подобным обширным функционалом, и если вы хотите купить приличное музыкальное головное устройство размера 2 din и вам не нужна мультимедиа, то эта модель является отличным выбором.
51673 Всего 4 Сегодня
Эквалайзер
Эквалайзер позволяет сделать звучание более ровным – поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.
Эквалайзер находится в разделе «Аудио» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление). Действуя таким образом можно сделать одни частоты громче, другие – тише.
Можно дать лишь приблизительные рекомендации:
- если будет воспроизводиться тяжёлая музыка, стоит усилить бас – 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
- для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские – выше);
- для электронной музыки понадобятся высокие частоты – 2,5-5 кГц.
Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.
Что предпринять, если магнитола не «видит» смартфон
Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?
Почему не удаётся воспроизвести аудиофайлы
Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.
- Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.Для проверки кабеля подключаем телефон с его помощью к компьютеру
- Проверить исправность разъёмов магнитолы. Здесь тестирование производится по той же схеме, что и в первом случае.
- Убедиться в поддержке данной моделью магнитолы программного обеспечения, установленного на смартфоне.
- Узнать о наличии вирусов на телефоне. В этом случае считывающее устройство магнитолы может просто «отказаться» переносить файлы, содержащие вирусы.
Что сделать, чтобы устройство смогло передать данные
Возможные методы решения проблемы выбираются, исходя из причин поломки:
- Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.Перезагружаем смартфон для решения возможной проблемы системного сбоя
- Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
- Для проверки попробовать подключить к магнитоле другое устройство.
- «Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
- При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
- Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.
Видео: как подсоединить айфон к магнитоле
Подключение телефона к магнитоле посредством USB, AUX и Bluetooth — несложная операция, которая, тем не менее, имеет свои особенности. Соблюдение всех правил подключения гарантирует качество работы устройств и удовольствие от проигрывания музыки или прослушивания радио во время нахождения в автомобиле.
Сегодня мы поговорим про способы подключения мобильного телефона, айфона и других устройств к автомагнитоле. Будут рассмотрены такие популярные методы как USB, Bluetooth, AUX и другие.
Музыка в салоне авто – одно из самых распространенных средств, увеличивающих комфортабельность. Сейчас, наверно, уже и не встретишь машину, у которой отсутствует и пара динамиков.
Все автопроизводители на данный момент свои модели комплектуют штатными аудиосистемами, или хотя бы проводят аудиоподготовку, предоставляя уже самому автовладельцу выбор установки магнитолы. И вроде бы все просто – установил на авто необходимое оборудование, если оно не шло комплектации с машиной и наслаждаешься музыкой.
Но в этом скрывается одна проблема – технологии постоянно совершенствуются, носители музыки – меняются. К примеру, всего 15 лет назад магнитолы, читающие CD-диски были самыми современными, а сейчас они безнадежно устарели и уступили место устройствам, способными считывать музыкальные файлы с разного рода карт памяти и других носителей, одним из которых является мобильный телефон или смартфон.
И если магнитола для авто приобреталась отдельно и устанавливалась самостоятельно, то еще можно периодически менять ее на более современную модель, способную считывать музыку с разных носителей, то со штатными аудиосистемами так уже не получиться.
Зато всегда есть возможность подключить тот же смартфон или другой носитель медиа файлов и наслаждаться любимой музыкой. Об этом мы и поговорим дальше.
Заключение
Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.
Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.
Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол «PIONEER». Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет – купите на радиобазаре.
Подключение автомобильных магнитол PIONEER KEH-P8810
PIONEER KEH-P8950 – подключение
Автомагнитолы PIONEER KEH-5110
PIONEER DEH-M6017ZH
PIONEER TS-LX80ii
PIONEER SKT4
Магнитола PIONEER KEH-M9800
Магнитола автомобильная PIONEER DEQ-9200
PIONEER KA-858
PIONEER KEH 8020
Гнездо магнитолы PIONEER KEX-8250
Распиновка на PIONEER KEH-M7400RDS
Модель PIONEER KEH-P7850
PIONEER KEH-P6950 – разъём
PIONEER KEH-M7005W
PIONEER DEH-M980RDS
Автомагнитола PIONEER KEH-P6600R
Автомагнитола PIONEER KEH-P5950
Разъём от PIONEER KEH-8080 SDK
PIONEER KEH-P8200
PIONEER DEH-2030R
Подключение PIONEER DEH-790SDK
PIONEER DEH-624R
Контакты соединительные PIONEER DEH-P443R
PIONEER KEH-P4510 с предохранителем на 10 ампер
PIONEER KEH-3800
PIONEER KEH-3600
Схема разъёма PIONEER KEH-2500R
PIONEER KEH-1950 – распиновка
PIONEER KE-1700SDK
PIONEER KE-2910 – схема гнезда
PIONEER KEH-1450
Автомагнитола PIONEER KEH-1050QR
Автомагнитола PIONEER KEH-1010QR

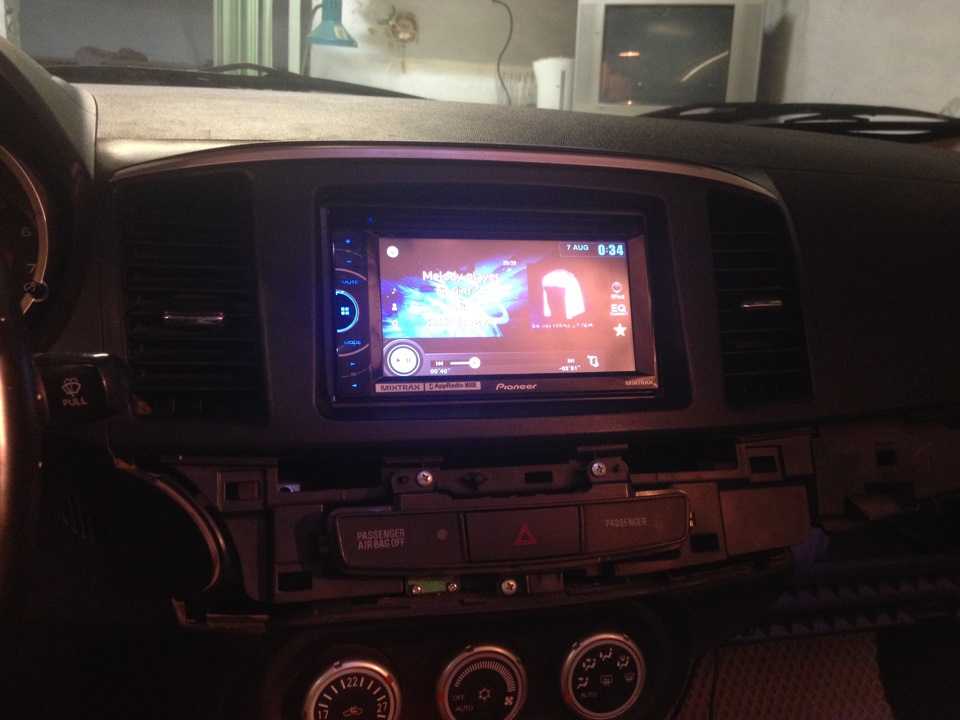

Всем привет!Последнее время моя штатная магнитола начала плохо читать диски, даже свежезаписанные на низкой скорости компакты, естественно, без царапин «скакали», «цыкали», прерывались и т.д. Слушал в основном либо радио, либо AUX через телефон. Но телефон использовать не всегда удобно, а те две местных радиостанции зачастую гоняют сплошную хрень, не в обиду поклонникам баскова и киркорова)), да и качество звука у радио никакое. Терпение мое лопнуло и заказал я Pioneer AVH-X1600DVD. Читал много отзывов, практически все положительные, из нужных мне функций — USB, 3 пары RCA, поддержка iPhone. Хотел заказать Х1700, но их в наличии не было(( Также у django1994 задешево была куплена 2-din рамка.
Установка заняла часов 6, с перерывами на пиво)) Готовый ISO-переходник для Лансера я не нашел, поэтому, купил обычные ISO с обрезанными концами. Дабы не отрезать провода и сохранить все штатные разъемы, ISO-переходник припаивал и изолировал, скрутки-ЗЛО!

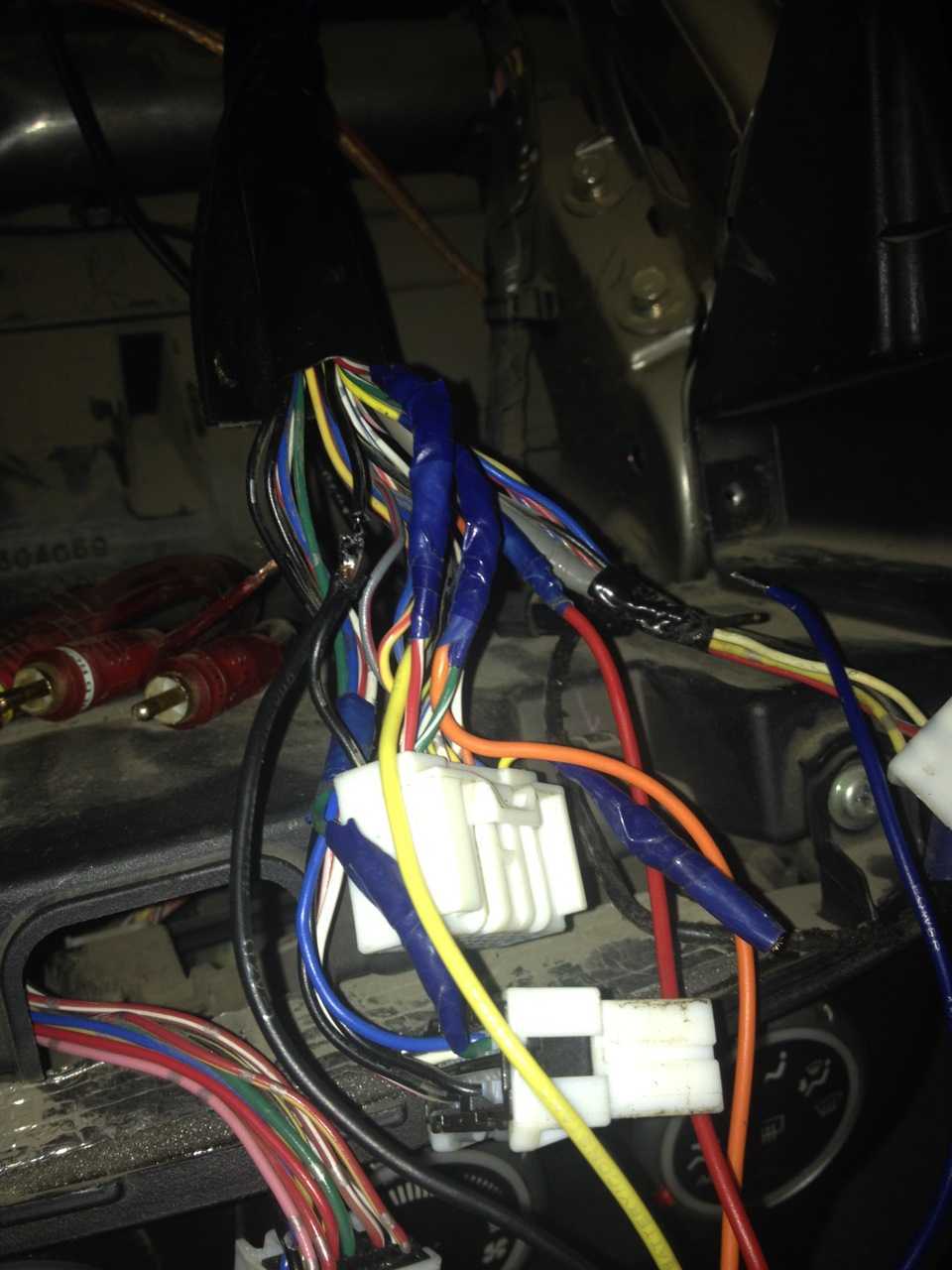

Нужны провода: (21) Желтый ACC): плюс при влюченном зажигании к красному в ISO, (30) Красно-белый к желтому в ISO, (40) черный к черному, (29) зелено-белый к оранжевому в ISO.Чтобы работали кнопки мультируля: (22) синий к крайнему, а (32) черный к внутреннему (общему) контакту разъема Джек. Средний контакт должен быть пустым, провод обрезал.

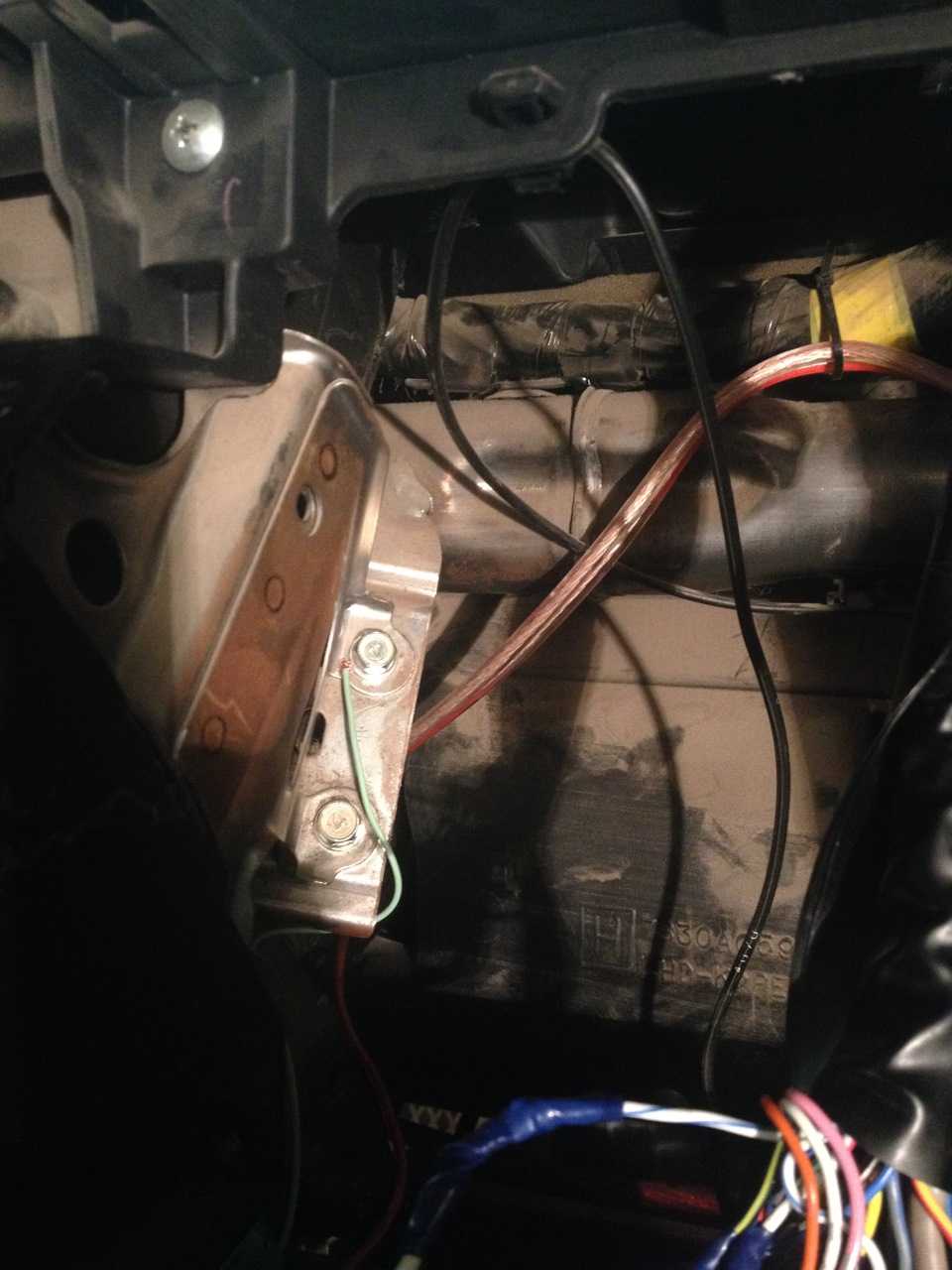

Чтобы видео воспроизводилось на ходу провод ручника прикрутил на массу

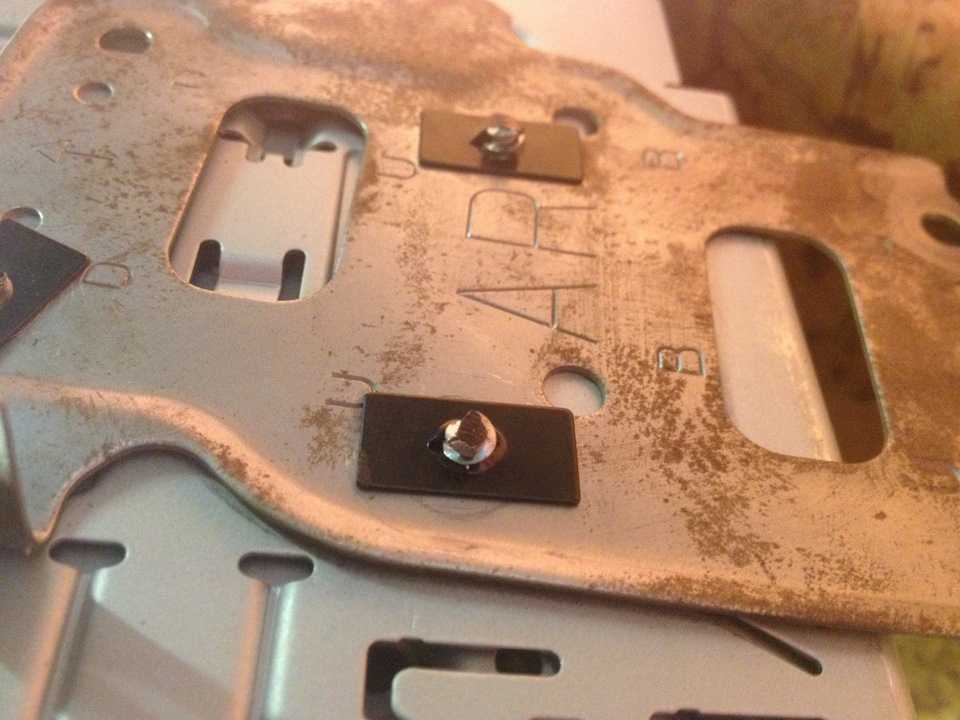

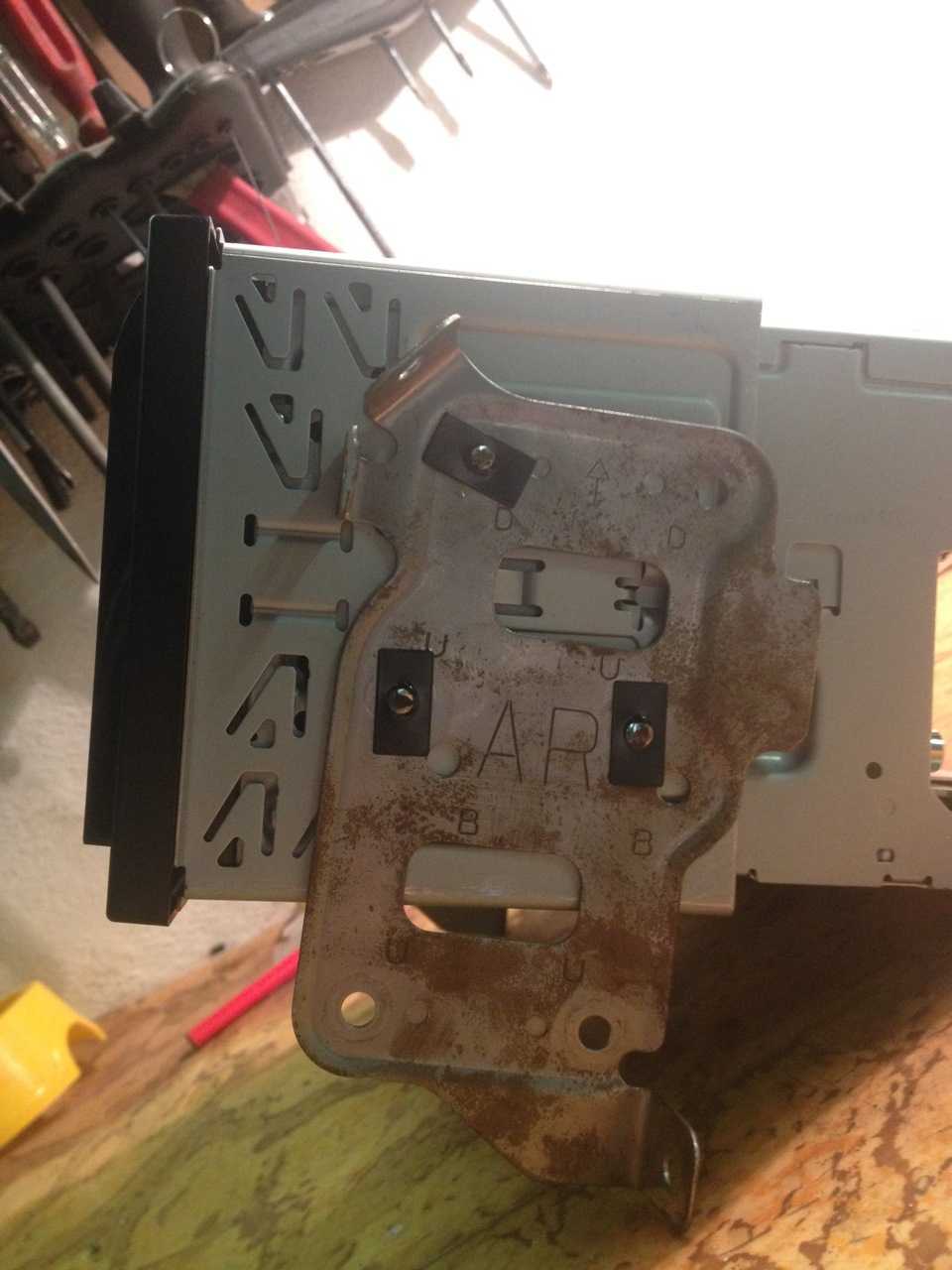

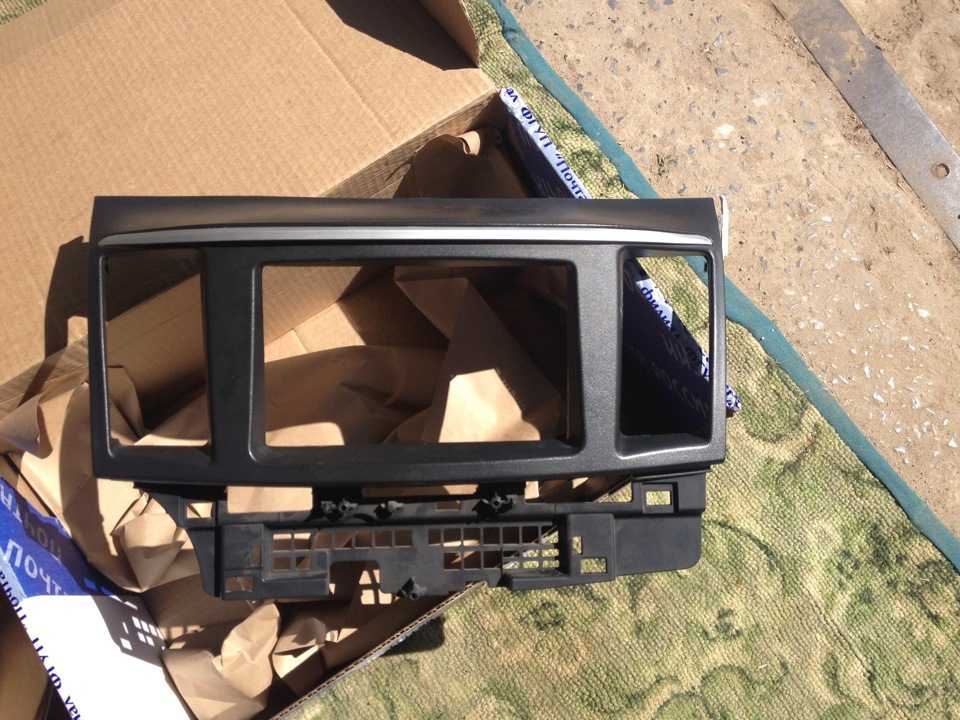

Самое сложное — это подогнать магнитолу к рамке, отверстия в штатном креплении конечно же не совпали с отверстиями магнитолы.Делал так: штатные крепления прикрутил на место, вставил между ними корзину магнитолы, надел рамку и отрегулировал корзину руками, штатные крепления обвел карандашом по корзине.Далее все снял и уже вне машины разметил отверстия в корзине относительно креплений, просверлил.Крепил обычными саморезами, предварительно максимально возможно сточив шляпку, чтобы магнитола заезжала в корзину без помех. Саморезы ввинчивал в специальные штуки из набора по установке динамиков, (не знаю как они называются) и лишнее тоже сточил на наждаке.
