Установка автомагнитолы пионер своими руками

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Настройка звука

Чтобы магнитола сочно играла и хорошо воспроизводила низкие частоты, необходимо отрегулировать кривую эквалайзера и настроить отсечку низких или высоких частот. Оборудование поддерживает настройку звукового баланса между динамиками, имеется отдельная функция динамического усиления низких частот (BASS BOOST).

На качество звука влияет битрейт звуковых записей, хранящихся на лазерных дисках или сменных накопителях. При низком качестве записи выправить звуковую картину настройками невозможно.

Эквалайзер

Кривые эквалайзера со стандартными параметрами хранятся в памяти, для выбора требуемого значения используется меню (подраздел EQ Settings). Магнитолы поддерживают создание собственной картины звучания с записью параметров в отдельную ячейку памяти.

Фильтр высоких и низких частот сабвуфер

Настройка среза выполняется через меню, в котором требуется найти параметр Crossover. Функция поддерживается только частью оборудования, алгоритм настройки зависит от модификации акустического устройства. Часть моделей допускает установить индивидуальные характеристики для каждого динамика. Высота среза выбирается из списка предлагаемых значений.

Для правильного подключения нужно разобраться в проводах

Что выбрать — следует определить по факту, настраивая опцию на слух. Сразу после этого можно переходить к установке новой магнитолы.
Это повлияет на быстрый разряд аккумулятора.
К зажиганию присоединяется широкий красный проводок. Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный.
Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него. Пионер pioneer , то как подключить антенну к можно подключить к магнитоле mp3.

Второй нужен на акустику. Для новичков это более понятные фото. А в сервис обращаться дороговато.

Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам. На фото показаны штекеры по стандарту ISO. Распайка AUX.

При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее. Как снять магнитолу Снимать прибор рекомендуется с применением набора ключей. Штатная автомагнитола Mitsubishi colt передняя панель Три контакта снизу, слева для подключения внешнего источника звука AUX в разъеме штатной магнитолы Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода. Красный провод — подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. К зажиганию присоединяется широкий красный проводок.
Правильное подключение магнитолы

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона

При этом следует обратить внимание на то, что производители предлагают передние и задние колонки

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADERBALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0.

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы).

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора

Существует 2 варианта:

От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Демонтаж старой автомагнитолы

Итак, заветная магнитола ждет своего часа. Самое время избавиться от старой аудиосистемы. На первый взгляд покажется, что эта процедура не представляет из себя ничего сложного. По большому счету, так оно и есть. Тем не менее, существует ряд нюансов, которые желательно учесть при демонтаже.

На начальном этапе, во избежание повреждений элементов панели, необходимо выяснить, каким образом магнитола закреплена в нише.

В зависимости от типа автомобильной аудиосистемы, различают несколько способов крепления:

при помощи гибких металлических язычков;
при помощи пластиковых клипс;
при помощи винтового соединения.

Как правило, если речь идёт о штатной магнитоле, имеет место быть последний способ фиксации. Зачастую, производитель, преследуя эстетическую цель, маскирует головки винтов или шурупов пластиковыми колпачками. Демонтаж такой магнитолы не должен вызвать серьезных затруднений. Для этого будет достаточно вывернуть винты и аккуратно потянуть её наружу.

Несколько иначе обстоит дело, когда магнитола располагается внутри металлического кожуха. В данном случае для извлечения магнитолы потребуются специальные ключи. Об их существовании, едва ли кто-то вспоминает, когда возникает подобного рода необходимость. Тем не менее, ими комплектуются все магнитолы представленного типа.

Принцип фиксации такой магнитолы не отличается большой сложностью. На её боковых стенках закреплены гибкие металлические язычки с выступающей частью. На кожухе же, в строго выверенном месте, находятся специальные выемки. В них то и заходят вышеупомянутые язычки, жестко фиксируя магнитолу в кожухе.

При отсутствии ключа, для её извлечения можно воспользоваться двумя тонкими металлическими пластинками. Для этого нужно вставить каждую из них между рамкой и магнитолой, отжав тем самым металлические язычки.

После этого следует потянуть магнитолу на себя, слегка поворачивая её в разных плоскостях. Следует отметить, что подобного рода ухищрения производителей – не что иное, как меры защиты от любителей легкой наживы.

Помимо этого, магнитолы могут устанавливаться в панель при помощи пластиковых клипс

При таком способе крепления, важно не допустить перекоса пластикового обрамления. Во избежание повреждений, клипсы следует отпускать постепенно и равномерно, не допуская перекосов

При любом способе фиксации магнитолы, её демонтаж нужно производить бережно, чтобы не нарушить целостность соединительных проводов и контактов.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

отключите АКБ от бортовой сети авто;
демонтируйте штатную магнитолу и карманы, если они имеются;
найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
настройте кнопки руля;
снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

https://autovogdenie.ru/kak-podklyuchit-magnitolu-pioneer.html
http://1avtozvuk.ru/podkluchenie/podklyuchenie-magnitoly-pioner
https://carnovato.ru/shema-podklyucheniya-magnitolyi-pioner/

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

Через штатный ISO-разъем.
Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

Декоративная панель снимается с посадочного места при помощи отвертки.
Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

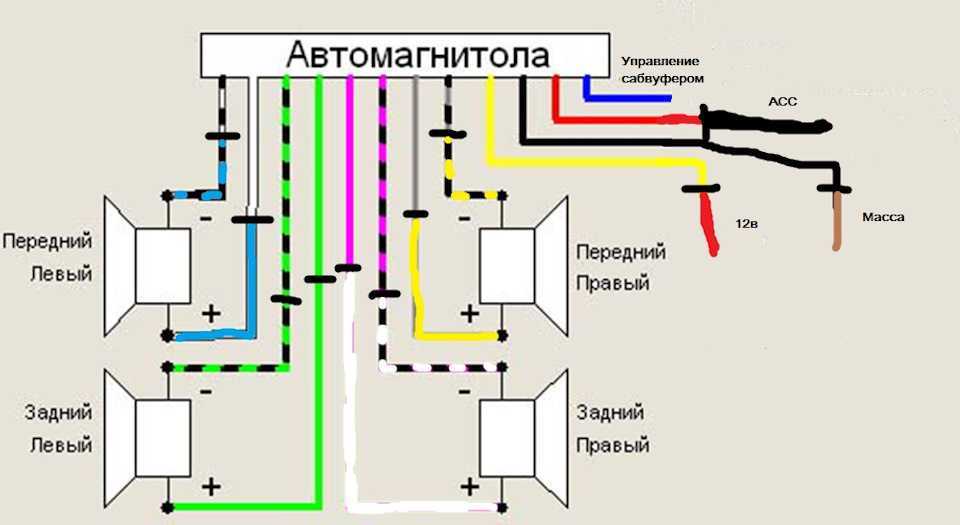

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

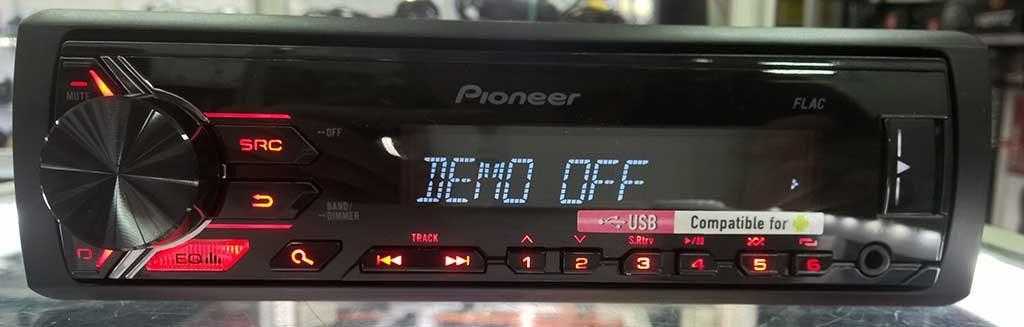

Выключение режима Demo

Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.

Отключение демо-режима осуществляется очень просто:

Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
В меню поворотом колеса доходим до пункта DEMO.
Переключаем демо-режим из положения ON в OFF.
Выходим из меню кнопкой BAND.

Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).

Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.

У вас есть головное устройство Пионер и не знаете как им правильно пользоваться?

Верно, руководство по эксплуатации лучший помощник: ответы на популярные вопросы, советы по использованию, ошибки и их устранение, описание всех возможностей.

Пионер ДЕН MVH-150UB

Магнитола Пионер 150UB

Источник

Схема разъема подключения магнитолы

Назначение выводов разъема:

(+) выход правой задней динамической головки, LG;
(+) выход левой задней динамической головки, W-L;
вывод для управления выдвижением телескопической антенны, Y;
(+) вход управления подсветкой передней панели;
(+) выход левой передней динамической головки, R-W;
(+) выход правой передней динамической головки, R;
(—) выход правой задней динамической головки, Y-G;
(—) выход левой задней динамической головки, Y-R;
не используется;
питание +12 В от замка зажигания автомобиля (IGN), L-Y;
питание +12 В от аккумулятора автомобиля (ACC), R-B;
(-) вход управления подсветкой передней панели (Dimmer), G-W;
(-) выход левой передней динамической головки, R-L;
(-) выход правой передней динамической головки, G.

B-Черный, L-Синий, R-Красный, Y-Желтый, BR-Коричневый, LG-Светло-зеленый, SB-Голубой, G-Зеленый, O-Оранжевый, V-Фиолетовый, GR-Серый, P-Розовый, W-Белый.

Комментарии (8)

что за вход управления подсветкой передней панели. я его подключил, но на что он влияет не понимаю, вроде бы ничего не изменилось.

Если в магнитоле есть такая функция, то при включении габаритных огней должна уменьшаться яркость подсветки.

это 100%? майфун Pioneer DEH-8400BT, провод на нём такой есть, в мануале он обозначен, но подсветка не уменьшается(((

У меня на Alpine CDA-117Ri необходимо было активировать пункт в настройках, только после этого диммер заработал. Посмотрите в руководстве по эксплуатации вашей модели магнитолы, может там тоже необходимо сделать подобное.

Разобрался! Оказывается при включении света фар или габаритов загорается подсветка кнопок на магнитоле, при этом сама магнитола выключена. Видимо для того, чтобы в темноте можно было разглядеть кнопку включения.

не работает правая передняя колонка. пробовал снимать и ставить другую все равно не работает. время от времени похрипывает. что делать

Проблема либо с магнитолой, либо с проводкой.

У вас не правильная схема подключения магнитолы.

питание: 11(L-Y) зажигание +12V Синий с жёлтым 10(R-B) АКБ +12V Красный с черным 3(G-W) подсветка +12V(+Dimmer) Зеленый с белым 4(Y) пит.антенна +12V Желтый 9(B-Y)масса -12V Черный с желтым

Динамик: передние FRONT +2(R-W) -8(R-L) +Красный с белым и -красный с синим (LH) левый перед +1(R) -7(G) +Красный и -зеленый (RH) правый перед задние REAL +5(W-L) -13(Y-R) +Белый и -желтый с красным (LH) левый задний +6(LG) -14(Y-G) +Светло зеленый и -желтый с зеленым (RH) правый задний

Как подключить телефон к Пионер

Представленный вид автомагнитолы отвечает далеко не всем требование своих владельцев. К примеру, не представляется возможным подключить к ней телефон, без проведения целого ряда действий. Остановимся на этом более подробно, так как представленная тема не утратила своей актуальности.

Для осуществления подобной процедуры, в первую очередь потребуется сделать так называемый линейный вход. Наличие такого аналогового входа позволит подключать к магнитоле целый ряд девайсов, в том числе и телефон. Рассмотрим наиболее распространенный способ монтажа линейного входа.

Для реализации поставленной задачи необходимо выполнить следующую последовательность действий:

отыскать местоположение встроенного входа AUX;
отсоединить контакты линейного входа;
припаять к подводным выводам коннектор типа RCA, более известный в простонародье как «тюльпан».

В том случае, если возникли сомнения относительно правильности выбора соответствующего разъема, достаточно прикоснуться к каждому из проводов.

В этот момент, по мере увеличения громкости, в динамиках будет прослеживаться характерный нарастающий фон. Его наличие будет говорить о том, что вы на верном пути.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки

Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает

И, важно исключить любую ошибку в этом деле.

ИСО разъем для магнитолы

Маркировка проводов

Провода автомагнитолы

И, важно исключить любую ошибку в этом деле.

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Монтаж 2 din магнитолы

Несколько иначе обстоит дело в том случае, когда на место старой магнитолы претендует магнитола стандарта 2 din. Процедура монтажа такой магнитолы пройдет безболезненно в том случае, если старый аналог соответствует тому же стандарту. В противном случае, может возникнуть целый ряд проблем.

Во-первых, в случае замены штатной конфигурации стандарта 1 din на 2 din придётся произвести замену целого ряда элементов: центральной консоли, рамки и прочее.

К тому же в ходе данных мероприятий вы обязательно столкнетесь с различными нежелательными явлениями, которые не самым лучшим образом отразятся на эстетической составляющей интерьера вашего авто.

Исходя из всего вышеизложенного, вполне резонно сделать один единственный вывод: подбирайте аудиосистему под стандарты, предусмотренные заводом-изготовителем вашего авто.
