Тест usb-цапа schiit modi multibit: старший среди младших

Из слабого сигнала в мощный с Schiit Magni 3

Теперь перейдем ко второму братцу — Magni 3. Между прочим, на кровное родство этой парочки однозначно намекают сами названия. Если кто забыл, в скандинавской мифологии имена Моди и Магни носят двое сыновей бога грома, бури и войны — Тора.

Модель Magni 3 стала прямым продолжением модификации Magni 2 Uber, а поскольку в третьем поколении элитной разновидности «Uber» не наблюдается, логично предположить, что Schiit просто решил перенести все бонусные вкусности в основную линейку. И главная из них — выход предварительного усиления, позволяющий подключать к миниатюрной коробочке не только наушники, но и активные мониторы, причем релейная задержка сигнала страхует выходные устройства и сами уши от неприятных помех при включении. В принципе, к коробочке можно подцепить даже мощные оконечники с напольной акустикой, хотя чисто внешне такая инсталляция будет выглядеть довольно эксцентрично.

Сверху на усилитель лучше ничего не класть — греется он изрядно

При таком миниатюрном корпусе тумблеры на задней панели неудобств не вызывают

А теперь главная новость: топология усилительного тракта Magni 3 сильно отличается от таковой у всех его предшественников. По немногословной официальной информации, здесь использована высокоскоростная (видимо, речь идет о скорости нарастания входного напряжения) схема с обратной связью по току, построенная полностью на дискретных элементах. Разработчики без ложной скромности сообщают, что обычно подобные решения встречаются в аппаратуре, которая раз этак в десять дороже.

Судя по паспортным данным, редизайн оказался весьма эффективным. На нагрузке 32 Ом мощность усиления выросла с 1,5 до 2 Вт, а нелинейные искажения при этом уменьшились ровно вдвое и теперь составляют менее 0,001% (20 Гц — 20 кГц, 1 В RMS). В свою очередь, соотношение сигнал/шум подросло со 104 до 108 дБ.

По печатной плате впору изучать основы усилительной схемотехники

Что касается внешности, то тут изменения тоже имеются, пусть и совсем небольшие. Алюминиевый барабанчик регулировки громкости получил менее скругленный край, а его текущее положение теперь определяется не маленьким отверстием, а продолговатой риской. Жаль, что дизайнеры не пошли еще дальше и не подкрасили ее краской — тогда она стала бы еще заметнее.

Заднюю панель перемены не затронули вовсе. На ней расположены две пары «тюльпанов» (вход/выход) и переключатель коэффициента усиления (6/17 дБ). В отличие от ЦАПа, Magni 3 по-прежнему комплектуется увесистым линейным блоком питания на 14 В.

Цели Гунгнира

ЦАП Gungnir выпускается в двух версиях: с дельта-сигма преобразованием или мультибитовый (с фирменным цифровым фильтром замкнутого цикла). Сами модули преобразователей выполнены отдельно от основной платы, поэтому теоретически их можно заменять друг на друга или на какие-то еще более продвинутые решения, если те когда-то будут выпущены.

В обоих вариантах Gungnir используется полностью балансная топология, соответственно, аналоговый стереосигнал может быть выведен на два XLR или на четыре RCA-разъема.

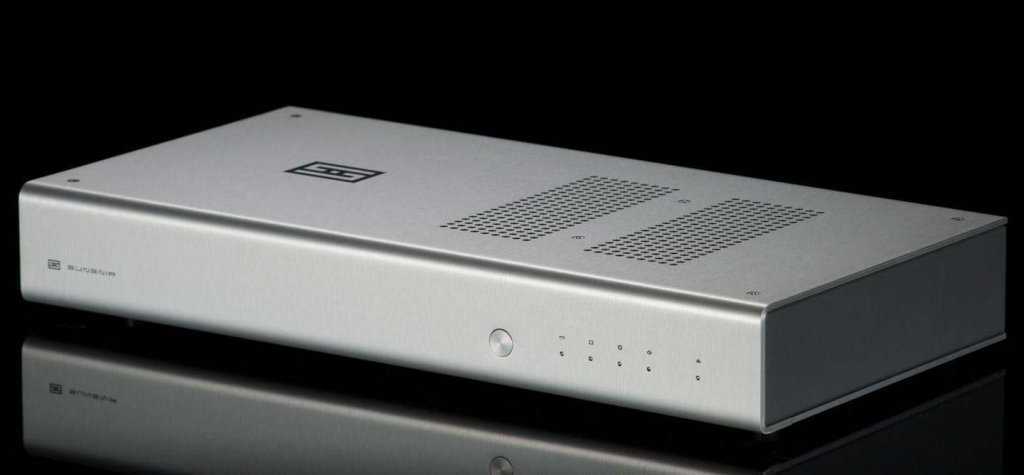

По свечению индикаторов можно опознать активный вход, но нельзя определить параметры входного потока

Для приема «цифры» предусмотрены три порта S/PDIF: оптический, RCA, а также полноценный коаксиальный BNC, плюс гнездо USB тип B для подключения устройства в качестве компьютерного аудиоинтерфейса. Все порты поддерживают PCM-потоки вплоть до 24 бит/192 кГц, нативная поддержка DSD традиционно для Schiit не предусмотрена.

Цифровой фильтр мультибитовой версии построен на базе программируемого DSP Analog Devices семейства SHARC, считающегося одним из лучших решений для обработки данных с плавающей точкой. Работает сигнальный процессор совместно с четырьмя (схема-то балансная) одноканальными высокоточными 18-битными DAC’ами Analog Devices AD5781BRUZ, разработанными главным образом для медицинской и измерительной аппаратуры. Аналоговый тракт построен на дискретных JFET-транзисторах, то есть — полевиках с управляющим p-n переходом, разделительные емкости не используются. Интересно, что несимметричный выход построен на отдельном суммирующем каскаде с применением все тех же JFET-элементов. Кстати, подобная топология используется и во флагманском ЦАПе Schiit Yggdrasil.

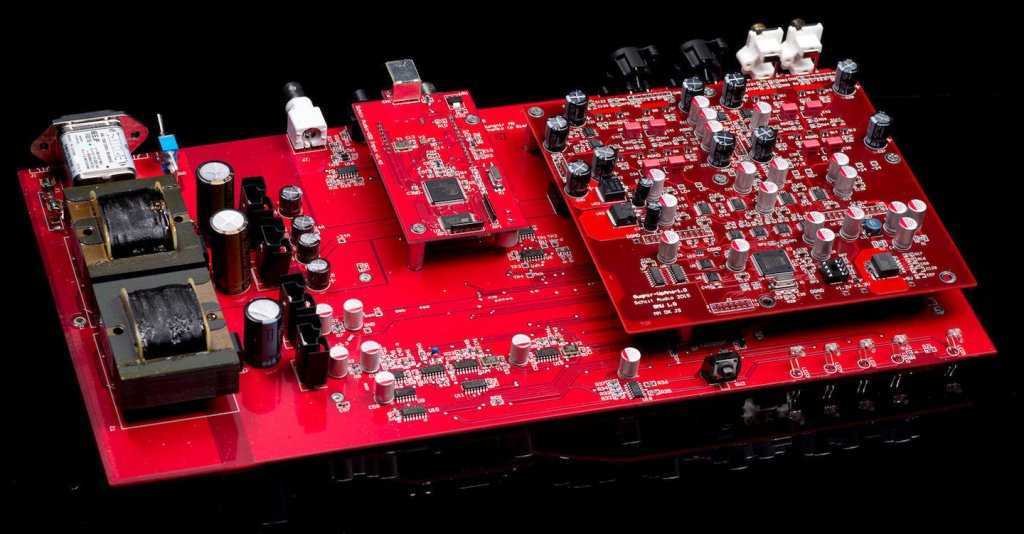

Питание цифровых и аналоговых систем полностью разделено, платы преобразователей сменные

Борьба с джиттером организована у Gungnir крайне серьезно и гарантирует побитовую точность на всех форматах исходного сигнала. Для этого фирменная система Adapticlock автоматически подбирает для входного сигнала подходящий способ восстановления тактовых импульсов: это может быть либо генератор, управляемый напряжением (VCO), либо, если удается полностью синхронизировать тактовые импульсы двух устройств, его версия с кварцевым источником опорной частоты (VCXO). Разумеется, происходит все это без передискретизации исходного цифрового потока.

Что значит Hi-Fi и чем отличается от Hi-End?

Hi-Fi – это сокращение от «High Fidelity», что означает «высокая точность». В теории Hi-Fi наушники передают звук максимально достоверно, близко к оригиналу и почти без искажений. Чтобы получить статус «Hi-Fi», наушники должны соответствовать стандарту DIN-45500 – то есть проходить по следующим требованиям:

• Искажение амплитуды – до 4 дБ.
• Частотный диапазон – от 20 до 20000 Гц (воспроизводятся все частоты, распознаваемые человеческим ухом).

Есть также требование по уровню шума в децибелах, но конкретно для наушников оно неактуально.

В 70-х, когда появилось понятие «Hi-Fi», наушники, соответствующие описанным требованиям, были «в диковинку» и стоили бешеных денег. Однако благодаря современным технологиям выпустить наушники с частотным диапазоном 20-20000 Гц проще простого – этим уже никого не удивишь. Производители стали лепить модное «Hi-Fi» на все подряд, имея право. Так что на практике «Hi-Fi» – больше не знак качества. Даже наушники с шикарными техническими характеристиками могут звучать посредственно, если производитель экономит на материалах и при изготовлении аудиотехники использует дешевый пластик.

Несмотря на некоторую созвучность, «Hi-End» – это понятие «из другой оперы». Такой статус присваивается дорогому эксклюзивному аудиооборудованию. При этом требования по характеристикам звука для Hi-End наушников не определены. Говоря метафорически, Hi-Fi – это квартира с хорошим ремонтом недалеко от центра, а Hi-End – роскошные апартаменты с бассейном в престижном отеле. Второе будет дороже, но не факт, что комфортнее.

Background

The bigger question for many of the growing legions of Schiit fans is how it compares to similar product called the Modi Multibit. That unit features designer Mike Moffat‘s take on multibit decoding along with custom digital filters, whereas the Schiit Modi 3+ we received for review includes an AKM AK4490 brain – utilizing what is sometimes referred to as a more common delta-sigma tech. A Schiit Modi 3+ vs Multibit comparison first popped up for us in one of our IRL get togethers with Schiit at a local meet. At that event we got the privilege of comparing the two in a blind A/B comparison, with feedback from a group of audiophiles. From that experience and other more personal reviews, its is clear that the Schiit Modi 3+ vs Multibit does not sound exactly the same. Occasionally in reviews (and more often in digital products in the budget range) it is possible to find audio products that sound very strikingly similar. Perhaps this due to similar parts usage and off the shelf programming & filters. But as anyone who has been following digital audio in the past few years, things have been evolving quicker than ever before. This has led to better and better sound at cheaper costs to the consumer, thankfully.

The relevance here of course, is that either from the filters or the Multibit tech itself, the contrast between the Schiit Modi 3+ vs Multibit should be visible to most personal audio lovers, and through even moderately priced audiophile headphones. This only tightens the demand for observations online. It is important to point out, that even with audible differences it is possible that individual preference could still play a big role in determining “which is better” for you. Quite often as a reviewer, it becomes easy to assume that your position or stance on a particular sound is the best for every listener. Given my experience with this series of DACs in a group setting, the split of “favorite” or “preference” is rarely unanimous, even when people agree the sound is clearly not the same. Keeping this knowledge in mind, the Multibit does cost 2.5x the price tag of the Modi 3+. So determining if the value is there becomes an equal part of the game.

Рейтинг вакуумных

Представляем ТОП-3 вакуумных наушников.

Xiaomi Hi-Res Pro HD

Представляют собой изделия закрытого типа, беспроводные вкладыши. Имеются регулятор громкости, пульт дистанционного управления, встроенный микрофон. Спектр частот – от 0,020 до 40 кГц, импеданс – 32 Ом, восприимчивость – 98 Дб. Корпус изготовлен из металла. В комплектацию включен кабель.

Наушники Sony MDR-EX15AP

Это вакуумные наушники, которые дают возможность слушать с комфортом музыку во время спортивных занятий или танцев, потому что форма вкладышей позволяет изделию плотно прилегать к уху и не выпадать даже при слишком интенсивных действиях.

Частотный спектр составляет 0,008–22 Гц, восприимчивость – 100 Дб, что гарантирует высокое качество звучания. Выпускаются в нескольких расцветках. Бюджетные по стоимости.

Модель iiSii K8

Представляет собой легкое и стильное изделие, которое создано для людей, желающих слушать музыку в высоком разрешении даже в пути или во время занятий спортом. Конструкция сочетает в себе арматурный и динамический драйверы, создает высококачественный звук, а обширный спектр частот дает возможность слушать музыкальные произведения в Hi-Res-формате.

Данная модель прошла сертификацию и соответствует стандарту Hi-Res Audio, что подтверждает хорошее качество передачи звуковых волн.

Музыка – именно она

По всем параметрам выигрывает один из лучших ЦАПов в мире. Сейчас мы его вам представим.

КЕМБРИДЖ АУДИО DACMAGIC PLUS —Лучший Аудиофильный ЦАП

Cambridge Audio – одна из самых известных компаний в аудиоиндустрии, которая производит широкий спектр высококачественной продукции. Таким образом, вы можете верить, что устройство DacMagic Plus будет идеальным для большинства аудиофилов и даже профессиональных музыкантов.

Фактически, мы считаем, что это лучший ЦАП до 500! Устройство оснащено 24-битными ЦАП Twin Wolfson и использует повышающую дискретизацию AFT2 24 бит / 384 кГц с повышением частоты дискретизации и уменьшением джиттера. Он также оснащен беспроводным соединением BT и выбираемыми цифровыми фильтрами, что дает пользователю возможность настройки управления.

В результате звук будет безупречным, независимо от формата или устройства, которое вы используете. Вы можете использовать его с проигрывателями Blu-ray, домашними кинотеатрами, телефонами, ноутбуками и так далее. Когда DacMagic Plus подключен к сети, вам больше не нужно беспокоиться о качестве звука!

Плюсы:

• Twin Wolfson 24-битные ЦАП
• AFT2 Повышение частоты дискретизации
• Асинхронный USB-вход
• Он также может быть использован в качестве цифрового предусилителя
• BT связь

Минусы:

• Немного дорогой
• Нет пульта дистанционного управления
• Нет индикатора уровня громкости

HIFIMAN HM-901s

• • Технические характеристики:

Память: 64 ГБ (поддержка microSD карт – до 256 ГБ);Дисплей: 3,7” (сенсорный);Поддерживаемые форматы: MP3, AAC, WMA, OGG, APE, WAV, FLAC, AIFF, ALAC (M4A), DSD;Гармонические искажения: 0,008%;Частота дискретизации (макс): 24 бит, 192 кГц;Переходное затухание: 106 дБ;Аккумулятор: до 9 часов воспроизведения.

Отказываться от, кажущегося морально устаревшим, дизайна компания HIFIMAN и не думает. Вместо этого инженеры трудятся над начинкой плеера и флагман HIFIMAN HM-901s получил самые передовые «внутренности», способные по уровню звучания удивить даже аудиофила со стажем. Детализация, атака, уравновешенный диапазон частот и минимальный уровень гармонических искажений – за весь этот перечень достоинств отвечают два ЦАПа ESS9018.

Для кого подойдет: Если вы чувствуете, что старенький Hi-Fi-плеер постепенно отживает свое, а уши наотрез отказываются от дешевого звука, пришло время послушать HIFIMAN HM-901s.

Не фильтруй попусту

И по USB, и через оптику с коаксиалом аппаратик принимает цифровые потоки вплоть до 24 бит/192 кГц. Тут, правда, нужно иметь в виду, что далеко не у каждого источника порты Toslink способны работать на частотах дискретизации 176 и 192 кГц, особенно при максимальной битности потока.

Интересно, что на треках 24 бит/176 кГц и 24 бит/192 кГц передискретизация и, соответственно, цифровая префильтрация отключаются, и ЦАП переходит в милый сердцу экстремальных аудиопуристов режим NOS (Non Over Sampling). В нем линейности и фазе сигнала уж точно ничего не угрожает. Ну а что касается высокочастотных помех квантования, то разработчики, видимо, рассудили, что в этих форматах они и так задвинуты на высоты, с которых докричаться до слушателя крайне проблематично.

По размерам корпус сравним с чашкой больших наушников

Ну и для тех, кто еще не в курсе: нет, ЦАПы Schiit не декодируют нативные потоки DSD и режим DoP тоже не поддерживают. Это потому, что из двух зол — компромиссного качества DSD или резкого повышения стоимости аппарата — Майк Моффат решил не выбирать ни одного.

ЦАПы есть везде

Блоком с цифроаналоговым преобразователем (ЦАПом, конвертером, DAC) оснащен и AV-ресивер, и CD-, и в принципе любой медиаплеер. Как самостоятельное устройство ЦАПы появились в качестве High-End-апгрейда существующему CD-проигрывателю. Конструкторы полагали, что плеер разумнее разнести в отдельные блоки с собственным электропитанием.

Один из первых внешних ЦАПов Sony DAS-R1, выпущен в конце 1987 года

В первом устанавливалась собственно механическая часть со считывающей оптической системой и цифровым выходом. Это называлось CD-транспорт. Во втором блоке движущихся узлов уже не было — лишь плата ЦАПа, значение которого в настоящее время выросло до звания цифрового хаба. Кстати, очень часто бывает и так, что в современном CD-проигрывателе найдется пара цифровых входов для подключения внешних источников.

Жизненный цикл звука от источника, последующей записи и оцифровки, обработки, и обратного цикла — цифроаналогового преобразования

Современный конвертер взаимодействует с целым рядом источников сигнала — главное, чтобы для всех нашлась соответствующая коммутация. Источником может быть и старенький DVD-плеер – обычно они подключаются через оптический TosLink или коаксиальный кабель. Последний выглядит как обычный «тюльпан» из стереопары. Дорогие модели могут еще используют соединение разъемами типа XLR. С помощью USB входа к ЦАПу можно подключить компьютер или портативный источник звука.

Помимо этого, портативные ЦАПы делают совместимыми с источниками на основе iOS- или Android-телефонами, айподами, планшетами и другими гаджетами. Фактически во всех этих случаях конвертер становится внешним звуковым модулем с отдельным питанием и хорошей начинкой, которые не снились в штатной мультимедийной технике. А еще современные ЦАПы нередко оснащают усилителем для наушников.

Hi-Res наушники дешевле чем кажутся

Первым примером и одними из самых дешевых наушников могут считаться наушники Xiaomi Mi Dual-Unit Semi-in-Ear. Компания Xiaomi давно приучила нас к тому, что они пытаются выпустить что-то хорошее за небольшие деньги. По понятным причинам получается это не всегда, но, как говорится, “попытка засчитана”. Тем более, что сделаны наушники из керамики.

Так получилось и с наушниками. Даже в российских магазинах их можно найти дешевле, чем за 1000 рублей. При этом, они прошли сертификацию японской ассоциации и поддерживают высококачественный звук, выходящий за пределы качества звучания CD.

Конечно, говорить о том, что они в полной мере раскроют все прелести формата не приходится, поэтому, если подходить к делу более серьезно, стоит обратить внимание на более дорогие модели. Основные характеристики:чувствительность — 105 дБимпеданс — 32 Омчастотный диапазон — от 20 до 40000 Гц

Основные характеристики:чувствительность — 105 дБимпеданс — 32 Омчастотный диапазон — от 20 до 40000 Гц

Фильтруй по-взрослому

Итак, перед нами, можно сказать, волк в овечьей шкуре. По внешнему виду он абсолютно (за исключением символа «М» на корпусе) неотличим от модификации Uber. Спереди кнопка входного селектора с индикаторами, а на задней панели тот же цифровой набор из коаксиального, оптического и USB-B входов, плюс тюльпаны линейного выхода.

На плате можно прочитать слова благодарности Локи, Зигфриду и Эрде, то есть Вагнера разработчики явно послушать любят. Чип в «кроватке» — это флешка с прошивкой

Однако внутри все абсолютно по-другому. Дельта-сигма преобразователь AK4490 производства Asahi Kasei Microdevices заменен лестничным мультибитовым ЦАПом AD5547CRUZ от Analog Devices. Этот же 16-битный чип, предусматривающий 2-х или 4-х кратную передискретизацию, используется и в более высокопоставленном аппарате Bifrost Multibit.

В центре тот самый сигнальный процессор SHARC

Цифровая фильтрация во всех мультибитных аппаратах Schiit реализована на фирменном фильтре замкнутого типа, нетривиальную разработку и характеристики которого я подробно описывал в тесте флагманского ЦАПа Yggdrasil. Если в двух словах, то он обладает редким умением сохранять изначальные фазовые характеристики сигнала и представляет собой набор сложных алгоритмов, выполняемых на сигнальном процессоре SHARC от Analog Devices. Конкретно в Modi Multibit установлен 32-битный чип ADSP-21478 с тактовой частотой 300 МГц. Обычно он используется для декодирования многоканальных звуковых дорожек в продвинутых ресиверах, но тут, повторюсь, у него совсем иные функции и абсолютно другой программный код.

По параметрам входного сигнала все три цифровых порта равнозначны

Для полноты описания чипсета упомяну, что приемником сигналов S/PDIF выступает микросхема AK4113 (AKM), а за асинхронный интерфейс USB отвечает модная сейчас СМ6631А от C-Media.

Технические параметры (как выбрать)

Главное, что нужно изучать при выборе акустики класса Hi Fi, Hi End – графики амплитудно-частотных характеристик. На них оцениваются следующие показатели:

• ширина полосы воспроизводимых частот. Оптимальное значение находится в диапазоне от 20 до 42000 Гц. Но лучше, чтобы полоса была как можно шире. Например, 15-45000 Гц;
• характер графика АЧХ. Он должен быть как можно глаже. Без падений на границе диапазона никак не обойтись. Однако на протяжении всей полосы частот линия должна быть гладкой, желательно горизонтальной;
• выбор по мощности сугубо индивидуален. Можно воспользоваться рекомендациями по среднестатистическим показателям для определенного объема комнаты.

При выборе активной системы не производится анализ мощности усилителя. Но зачастую при выборе пассивной акустики, одновременно с ней приобретается устройство подготовки сигнала. Правило выбора усилителя достаточно простое. Его мощность должна быть минимум в 1.5 раза больше номинального показателя акустики. Желательно, чтобы усилитель мог обеспечивать работу колонки на предельном уровне. Для этого его показатель мощности должен превышать соответствующий максимум акустики.

Для Hi Fi, Hi End систем также анализируются:

• характеристики корпуса. Он должен делаться из дерева или деревосодержащих материалов значительной толщины (МДФ, фанера, ДСП);
• наличие фазоинверторных контуров. Они помогают акустике звучать сочнее и часто присутствуют даже в дорогих, эксклюзивных моделях;
• форма ножек. Конусные – помогают снизить коэффициент передачи вибраций напольному покрытию;
• характер стабилизации колонки. Утяжеленное дно – практичный и достаточно эффективный вариант.

В Hi End акустике применяются раздельные входы для разных полос колонки. Для работы таких систем нужен специальный усилитель. У него должны быть выходы класса Bi-Wiring, Bi-Amping. Применение такой аппаратуры гарантирует не только кристально чистый аутентичный звук, но и расширение частотного диапазона, стабильную работу акустики в любых режимах.

Подводим итоги

На дворе не 70-е, когда наушники Hi-Fi были чем-то из ряда вон – сейчас в любом приличном магазине аудиотехники вам предложат огромное количество моделей. Все Hi-Fi наушники из нашего рейтинга звучат прилично, но по-разному. Пренебрегать проверкой не стоит: быть может, тому, кто вам посоветовал модель Dunu Titan 5, нравится звук «побасовее», а вы сторонник сбалансированного звучания – тогда вам больше подойдут Sennheiser Momentum In-Ear Wireless. Не бойтесь «напрячь» консультанта в магазине и прослушайте как можно больше моделей. Все-таки Hi-Fi наушники – дорогой гаджет, так что у вас есть полное право попривередничать

Источники

• https://SetPhone.ru/rating/luchshie-hi-fi-naushniki/
• https://stroy-podskazka.ru/naushniki/s-hi-res-audio/
• https://TehnoPanorama.ru/naushniki/hi-fi-naushniki.html
• https://AndroidInsider.ru/gadzhety/podborka-pravilnyih-naushnikov-s-hi-res-audio.html
• https://1bluetooth.ru/blyutuz-naushnik/hi-fi-i-hi-end-naushniki
• https://headphonesbest.ru/tag/hi-fi-naushniki
• https://www.audiomania.ru/content/art-7511.html

Заключение

На мой взгляд, Modi — лучший из бюджетных ЦАПов стоимостью до 15 000 руб. Инженеры Schiit Audio имеют высокую репутацию, и все разработки фирмы получают высокие оценки экспертов. Это американская компания, ее изделия даже производятся в Соединенных Штатах — приятно видеть надпись «Сделано в США» на столь доступной продукции. Если вы твердо намерены уйти в мир компьютерного аудио, ЦАП Modi поможет вам сделать первый шаг. В своей ценовой категории этот ЦАП, по-моему, вне конкуренции! (Если он столь хорош, могу себе представить, как здорово звучат его старшие братья Bifrost и Gungnir.) Итак, отбросьте последние сомнения — закажите Modi и не пожалеете. Я уверен, он вас не разочарует. Но напомню еще раз: USB-кабель сильно влияет на звучание, так что не используйте «шнурок» для принтера, обзаведитесь соединителем более высокого класса. А в общем и целом констатирую: фирма Schiit добилась очередного успеха — создала отличный компонент за более чем разумную цену. Так держать!:
