Распайка xlr разъема для микрофона

Качество экрана проводника

Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не хорошо для качественной экранировки. Ведь чем больше плотность сплетения экрана, тем лучше. Экран только в виде фольги – для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше – тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются. Рано или поздно жилы проводников начнут от изгибов ломаться и чем их меньше – тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом – гибким пластиком или резиной.

Распайка XLR разъема

Существует стандартизация во время распайки сигналов по трёхконктаной системе.

На разъёме видны цифры от одного до трёх, если произвести распайку правильно то проблем с коммутацией сигнала двух устройств, одно из которых является источником сигнала, а другое приёмником, не возникнет.

Вот стандартная распайка:

• 1 — общий провод, соединенный с оплёткой, землёй и соответственно корпусом оборудования для надёжного экранирования;
• 2 — к этому контакту подключается сигнал прямой полярности, и при использовании стандартных микрофонных кабелей жила имеет красный цвет;
• 3 — сигнал инверсный, то есть смещённый относительно прямого на 180 градусов, то есть обратную полярность. Цвет изоляции жилы синий.

Правильная стандартная распайка даёт возможность использовать XLR разъем при переключении новых видов аппаратуры.

Рейтинг качественных микрофонных шнуров до 500 рублей на 2022 год

Бюджетные варианты для начинающих музыкантов или тех, кто будет эксплуатировать товар в домашних условиях. Лучшие производители:

• «Vention»;
• «Klotz»;
• «Rockdale».

Модель «XLR M – XLR F (BBFB)» от производителя «Vention»

Товар ПВХ экранированный, в чёрном цвете, для разъёмов XLR M/F, расположенных на разных концах. Контакты никелированные, устойчивые к коррозии, круглой формы. Он предает аналоговый моно звуковой сигнал между аудио, видео и компьютерными устройствами (их компонентами). С помощью данной модели можно коммутировать профессиональное оборудование Hi-Fi/ High-End.

«XLR M – XLR F (BBFB)» от производителя «Vention», внешний вид

Технические характеристики:

Vention XLR M – XLR F (BBFB)
Достоинства:

• отлично передают звук;
• недорогие;
• параметры.

Недостатки:

не выявлены.

Модель «МС 5000» от производителя «Klotz»

Товар для межблочника в студию. Поставляется в катушке. Состоит из двух жилок, защищён от электромагнитных помех. В роли изоляционного материала используется поливинилхлорид. Из-за своей гибкости, часто применяется на живых выступлениях. Разъёмы не короткие, резиновый наконечник плотно прилегает к кабелю.

«МС 5000» от производителя «Klotz», внутреннее строение

Технические характеристики:

Сечение:	0,5 мм кв.
Диаметр:	7 мм
Длина:	100 м
Цвет:	чёрный
Страна-производитель:	Германия
Средняя цена:	260 рублей

Klotz МС 5000
Достоинства:

• отличная передача сигнала;
• прочный;
• гибкий.

Недостатки:

не выявлены.

Модель «MC001.10» от производителя «Rockdale»

Балансный кабель в чёрном цвете с разъёмами XLR, оболочка выполнена из ПВХ. Отлично подойдёт начинающим музыкантам. Состоит из 3-х контактного разъёма к гнезду, жёсткий, экранированный, имеет 2 жилы.

«MC001.10» от производителя «Rockdale» в упаковке

Технические характеристики:

Структура проводников:	84 на 0,1/ 28 на 0,1 (дренажный, 2шт.)
Внешний диаметр:	5 мм
Длина:	3 м 30 см
Тип:	микрофонный
Материал проводников:	OFC
Штекер:	никелевый
Сколько стоит:	500 рублей

Rockdale MC001.10
Достоинства:

• много положительных отзывов;
• недорогой;
• качественный звук на выходе.

Недостатки:

не выявлены.

Самые хорошие микрофонные кабеля свыше 1000 рублей на 2022 год

Доверие пользователей, заслужили компании:

• «Monacor»;
• «Stagg»;
• «Klotz».

Модель «MEC-1000/SW» от производителя «Monacor»

Готовый моток с балансной функцией, пару проводниками серебристого цвета. Форма наконечников круглая. Имеется экранирование с низким уровнем шума. Цвет изделия чёрный. Модель предназначена для профессионального использования на сцене.

Моток кабеля «MEC-1000/SW» от производителя «Monacor»

Технические характеристики:

Monacor MEC-1000/SW
Достоинства:

• параметры;
• надёжный;
• маловесный;
• высокая степень защиты.

Недостатки:

относительно небольшой срок эксплуатации, хотя при правильном хранении и обращении с изделием его можно в разы увеличить.

Модель «NMC10R» от производителя «Stagg»

Профессиональный микрофонный кабель. Продаётся в закрученном мотке с фиксаторами по 4-ем сторонам и картонной вставкой с инструкцией, как подключить кабель (основной информацией об изделии). Форма наконечников XLR мама/ папа круглая, серебристого окраса. Соединители Neutrik.

«NMC10R» от производителя «Stagg» в упаковке

Технические характеристики:

Разъёмы:	REAN
Вес:	540 г
По длине:	10 м
Габариты упаковки (метры):	0,27/0,19/0,04
Артикул:	888880014750
Цвет:	чёрный
Страна-производитель:	Китай
Стоимость в среднем:	1250 рублей

Stagg NMC10R
Достоинства:

• не содержит вредных веществ: ROHS совместимый;
• высочайшее качество;
• крайне низкий уровень помех.

Недостатки:

не выявлены.

Модель «M1MS1B0200» от производителя «Klotz»

Самая дорогая модель из всех представленных выше вариантов. Соединители разные: на одном конце круглой формы, на другом – заострённой. Цвет кабеля – чёрный. Длина может варьироваться от 1 до 3-х метров. Экран из меди спиральной формы надёжно изолирует сигнал от негативного влияния электромагнитных полей. Изоляционный слой сделан из полиэтилена, защищает проводники от химических и механических повреждений.

Кабель смотанный «M1MS1B0200» от производителя «Klotz»

Технические характеристики:

Артикул:	A038173
Соединение:	XLR-Jack
Длина:	3 м
Тип:	готовый
Сечение проводников:	0,22 кв. мм
Используемые соединители:	кабель – MY206, разъёмы – Neutrik
Экранирование:	спиральное, медное
Материал:	бескислородная медь, поливинилхлорид
Удельная ёмкость:	60 пФ/м
Стоимость:	2300 рублей

Klotz M1MS1B0200
Достоинства:

• дизайн;
• высококачественный;
• доступная цена.

Недостатки:

не выявлены.

Типы кабеля используемого для соединения XLR разъёмов

Для разъема XLR типа рекомендовано использовать специальный кабель, защищённый от внешнего электромагнитного воздействия. Одним из основных элементов которого является токопроводящая жила ведь именно по ней передаётся на расстояние аудиосигнал. Одним из самых востребованных, популярных, и что немаловажных недорогих и соответственно недрагоценных материалов является медь. Именно медь сочетает в себе такие качества как:

• низкое сопротивление проходящему току;
• высокую теплоотдачу;
• пластичность;
• устойчивость к воздействию коррозии;
• гибкость.

Она легко паяется, лудится, особенно это касается её основного конкурента алюминия, что повышает её эксплуатационные характеристики. В одних из самых популярных для данного разъёма аудиокабелей от применяется бескислородная медь с высокой степенью очистки порядка 100%. Из неё изготавливается многожильный проводник, который не склонен к изломам во время изгибов и даже при переломе нескольких тонких проволочек не теряет свои проводящие сигнал свойства. Для использования в качестве аудиокабеля эта характеристика весьма важна, так как во время длительной эксплантации его приходится очень часто скручивать, изгибать и даже подвергать механическим ударам. Из недостатков такой продукции можно выделить:

• вероятность окисления вследствие воздействия влаги;
• недостаточно высокий процент скручивания при разделке.

На что нужно обращать внимание при покупке

Обязательные семь критериев, которые должны быть учтены при покупке кабелей с разъёмом XLR разъёмов являются:

• Использование кабеля, а также возможность работы его в среде с множеством помех формирует степень его защиты от них и как следствие его стоимость.
• В среде большой насыщенностью помех, особенно, беспроводных коммуникаций необходимо использовать для чистоты прохождения сигнала максимальный уровень защиты со спиральной двойной оплёткой и проводящим ПВХ.
• Если эксплуатация, возможно, будет требовать частых изгибов, то лучше использовать спиральный экран, нежели плетёный.
• Экранирование и подключение этого защитного слоя к заземлению, должно быть выполнено, максимально надёжно.
• Правильная коммутация и распайка, а также экранирование по всей длине кабеля являться залогом надёжной защиты от помех.
• Позолоченные или же посеребрённые контакты не должны иметь механических повреждений и царапин.
• Материал, из которого изготовлен XLR разъем влияет только на переходное сопротивление в контактной части, но не защищает от внешних помех и шумов генерируемых самим кабелем.

Нужно помнить, что плохо припаянный разъём и поврежденная изоляция, а также экран кабеля будут влиять на качество частоты передаваемого сигнала, особенно это касается при увеличении его длины. А также помните, что при увеличении длины соединительного кабеля возникает проблема с затуханием частотных характеристик, но зачастую это касается лишь чрезвычайно длинных расстояний между микрофоном и предварительным усилителем.

XLR

бывают в виде разъёмов, вилок и розеток. Используют балансное подключение. Применяются в основном в профессиональной аудио, видео и световой аппаратуре. Оригинальным производителем является Джеймс Канон, основатель Cannon Electric в Лос-Анджелесе, штат Калифорния (теперь часть ITT Corporation), разъём разговорно называютКанон (англ. «Cannon» ). Разъёмы XLR используются для симметричной передачи сигнала.

Буква «X» в аббревиатуре XLR определяет серию (до этого ITT Cannon выпустила серию разъёмов, названия которых начинались с буквы «U»), «L» означает «Latched» («с защёлкой»), «R» — Resilient polychloroprene («эластичная резина синтетического происхождения») — материал, из которого изготовлена защищающая соединение кольцевидная прокладка на коннекторе «мама». Выпускалась также серия XLP, где буква «P» означает «Plastic» («пластик»), ничем не отличающаяся от серии XLR кроме используемого материала защитной прокладки — твёрдого пластика.

Что такое разъем XLR — XLR

Входной и выходной разъем XLR можно найти на различном мультимедийном оборудовании, таких как профессиональные видеокамеры, микрофоны-пушка и многих других. Также существуют четырех-, пяти-, шести- и семи контактные кабели XLR, но они менее распространены и используются в основном для такого оборудования, как микшерные пульты, усилители, микрофоны, системы внутренней связи и средства управления театральным освещением и другого записывающего оборудования.

В этой статье мы рассмотрим несколько примеров оборудования с аудио разъемами XLR, а также поговорим о плюсах и минусах использования этого типа разъемов.

Примеры кабельных коннекторов

Вот примеры нескольких типов оборудования, которые могут использовать разъем XLR — XLR

• Здесь наглядный пример стандартного аудиокабеля XLR — XLR. Этот конкретный соединительный провод имеет длину 1,83 метра, но они бывают самой разной длинны.

Что такое кабель XLR — XLR? Что такое микрофоны и камеры с входами XLR?

Камкордер Sony HXR-NX100 HD NXCAM представляет собой пример профессиональной видеокамеры с 2 входами XLR. Эта камера имеет двойные входы XLR расположенные в коробке на передней части верхней ручки. Например, к HXR-NX100 можно подключить кабели XLR от микрофона-пушки и от петличного микрофона. Однако, не у каждой видеокамеры есть входы XLR, поэтому существуют адаптеры XLR для зеркальных фотокамер и видеокамер.

Микрофон Shure SM58 — хорошо известный портативный микрофон с разъемом XLR в основании. Для использования этого микрофона совместно с камерой, вам нужно будет подключить средний по длине кабель XLR, например, как выше показанный 1,83 метровый соединительный провод.

Вот пульт микширования звука, который имеет шесть аудиовходов XLR, в дополнение к нескольким другим аудиовходам, и два аудиовыхода XLR для динамиков. Такой звуковой микшер может быть полезен, если вам нужно соединить вместе шесть разных XLR-микрофонов, каждый от разных исполнителей во время мероприятия живого звука. При таком варианте звук будет поступать на динамики входящие в комплект например, дискуссионной панели установленной на сцене, где у каждого есть свой микрофон.

Плюсы и минусы использования аудио разъемов

Если вам нужно решить, использовать ли оборудование с разъемами XLR или нет, вот несколько факторов, которые следует учитывать при принятии решения.

Пространство/вес: Оборудование с разъемами XLR имеют несколько повышенный вес и громоздкие, отчасти это зависит из-за использования металлической оболочки разъемов, а отчасти из-за того, что кабели сами по себе тяжелые. Это потому, что они предназначены для профессионального использования, и поэтому ваше решение может быть либо за, либо против, в зависимости от ваших потребностей.

Безопасность/защита от отключения: большинство разъемов XLR спроектированы таким образом, что для отсоединения коннектора вы должны нажать фиксирующий рычаг, а затем извлечь кабель XLR из гнезда. Это очень полезная функция, поскольку она предохраняет от случайного отключения кабеля во время мероприятия, в отличие от 1/8-дюймовых разъемов для наушников, которые могут выскальзывать из своих портов).

Размер: обычный разъем для наушников 3,5 мм (1/8 дюйма) немного меньше, чем разъем XLR, и, следовательно, устройство оснащенное полноразмерными разъемами XLR, как правило, больше. Но на зеркальной камере (DSLR) нет места для полноразмерных аудиовходов. В зависимости от того, что для вас важнее, возможно вам придется сделать выбор, исходя из габаритов снаряжения.

Сбалансированный и несбалансированный звук: для более длинных кабелей сбалансированного и несбалансированного звука, проблема предотвращения помех сигнала и ошибок звука, становится очень важной. Кабели XLR сбалансированы, тогда как многие другие типы кабелей — нет

Понимание мужского и женского типа коннектора XLR

Какая сторона кабеля XLR, разъема или порта — вилка или розетка? На фотографии выше гнездовой разъем XLR показан слева синим цветом, а штекерный разъем XLR — справа. Сторона с контактами — это вилка разъема XLR. XLR порты оборудования, такие как камеры, обычно снабжены женскими портами XLR, потому вы должны подключать к ним микрофонные кабели.

Иногда, бывает необходимо изменить направление кабеля XLR, чтобы подключить комбинации приборов, которые обычно не подключаются друг к другу. Для этого вам может потребоваться дополнительное оборудование, такое как переходник XLR типа «мама-мама» XLR, или переходник XLR «папа-папа».

Предыдущая запись Фильтры низкой частоты для сабвуфера

Дизайн [ править ]

Разъемы XLR доступны в версиях «папа» и «мама», как для кабеля, так и для монтажа на шасси, всего четыре стиля. Это немного необычно, так как во многих других конструкциях разъемов один из стилей отсутствует (обычно это вилка для монтажа на шасси).

Гнездовые разъемы XLR предназначены для первого подключения контакта 1 (заземляющий контакт) до того, как другие контакты войдут в контакт, когда вставлен штекерный разъем XLR. При заземлении, установленном до подключения сигнальных линий, вставка (и удаление) разъемов XLR в оборудовании под напряжением возможна без приема внешних сигналов (как это обычно происходит, например, с разъемами RCA ).

Количество контактов варьируется. По состоянию на 2016 год разъемы XLR доступны с количеством контактов до 10 , а разъемы mini XLR — с количеством контактов до восьми. Разъемы XLR от разных производителей будут взаимодействовать друг с другом, за исключением шестиконтактных моделей, которые доступны в двух несовместимых конструкциях. В более старой конструкции Switchcraft с шестью выводами к стандартной пятиконтактной конструкции добавлен центральный вывод, тогда как в новой конструкции Neutrik используется другой паттерн. Switchcraft шесть-пиновый примет стандартный пять-контактный разъем , тогда как в Neutrik дизайн шесть-контактный разъем не будет. В настоящее время Neutrik предлагает оба разъема с шестью контактами.

Терминология для обозначения соответствующих элементов пары ответных разъемов следует обычным правилам для пола разъемов : «штыревой» разъем — это разъем с контактами на самом маленьком элементе, «охватывающий» имеет соответствующие розетки. «Штекерный» соединитель входит в «гнездовой» соединитель, если судить по самому большому элементу. Для большинства XLR вилки — штекерные, а розетки — розетки. XLR необычны, поскольку, по крайней мере, в аудиоприложениях, все четыре комбинации вилок и розеток, вилок и розеток одинаково распространены. Распространенное заблуждение заключается в том, что «вилки» — это свободные разъемы и «розетки» монтируются на панели, но XLR использует много свободных гнездовых розеток и панельных вилок. Существует свободное соглашение для звуковых работ, согласно которому сигналы генерируются оборудованием с штыревыми контактами и передаются тем, у кого есть розетки. Окружность разъема XLR в самом широком месте составляет 59,7 мм (2,35 дюйма). [ необходима цитата ]

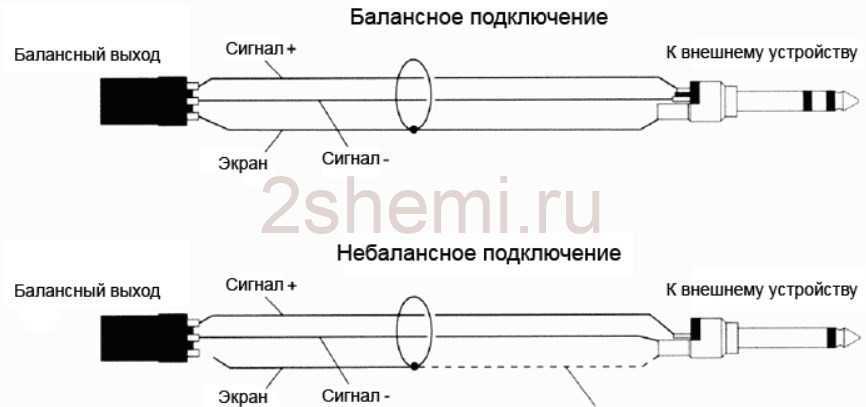

Тип подключения оборудования

Есть балансное подключение и небалансное. Всегда нужно отдавать предпочтение балансному, а когда это возможно и\или предусмотрено – особенно. С небалансным, “обычным” подключением нет проблем – два проводника, один из которых “экран” (земля), служащий защитой от электромагнитных наводок и непосредственно “сигнал” – не путать с “+” и “-“, так как передача аналогового аудиосигнала – это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё сложнее. Оно происходит тремя проводниками – та же “земля”, защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот проводник, который “в фазе” называют “горячий”, противофазный – “холодный”. Зачем это нужно? Передающее устройство преобразует сигнал в балансный – к обычным “земле” и “сигналу” добавляется ещё и противофазный “сигнал”, который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные расстояния практически без потерь – более 100 метров.

Советы по коммутации

Теперь я хочу вам дать ряд советов по коммутации в домашней студии звукозаписи. Вы должны запомнить и по возможности следовать им. Вот эти рекомендации:

• Используйте только качественные кабели и разъемы. На этом не экономьте. Конечно, покупать кабель стоимостью в несколько десятков долларов за метр для менее бюджетной аппаратуры будет бессмысленно. Но и покупать поддельные и некачественные изделия за пару рублей за метр от неизвестных производителей тоже не вариант. Я доверяю таким производителям, как Klotz и Proel.
• Используйте одинаковые кабели для подсоединения одинаковых компонентов. Например, при подключении мониторов к аудиоинтерфейсу, каждый из них должен быть подключен к интерфейсу с одинаковым кабелем. Причем как по длине и распайке, так и по фирме производителя и даже самой модели.
• Выбирайте балансное подключение. Такое подключение дает намного меньше шумов, которые происходят от различных наводок и позволяет использовать более длинные кабели.
• Предпочитайте по возможности подключение с помощью разъемов XLR. Они обладают лучшими характеристиками по сравнению с остальными. Но если такой возможности у вас нет, например, когда выходы аудиоинтерфейса использованы джек, а на входе джек и xlr, то тогда используйте кабель джек джек.
• Если вы решите паять кабели самостоятельно — будьте очень внимательны и не перепутайте местами сигнальные жилы. В противном случае может возникнуть такая вещь, как противофаза и при записи стерео-сигнала в таком случае звука вообще, не будет слышно. А при воспроизведении звук будет взаимоподавляться, то есть один канал будет поедать другой. Поэтому если вы решите паять кабель самостоятельно, то руководствуйтесь теми схемами, которые приложены в этой статье.

На этом мы заканчиваем разбирать тему. Теперь вы знаете, какая должна быть коммутация в домашней студии звукозаписи. Вы уже знаете, какой вид кабеля лучше использовать, какие бывают виды разъемов и схемы распайки кабеля. Также в конце я давал вам полезные советы по коммутации кабеля в студии. Старайтесь обязательно их соблюдать.

(435 оценок, среднее: 5,00 из 5)

XLR в ассортименте «Электромир»

В каталоге нашей компании Вы найдете разъемы XLR для любого оборудования. В ассортименте представлены стандартные модели, угловые, длинные и адаптированные под плату. Цвет корпуса позволяют легко найти нужные модели. У нас Вы также можете приобрести кабель микрофонный XLR jack и все необходимые компоненты сети для подключения сценического оборудования. Использование XLR-кабеля гарантирует стабильную передачу качественного звука. Минимальный уровень потерь, эффективное отсечение помех обеспечивают максимально чистое звучание микрофонов и другого аудио- и видеооборудования.

Наши сотрудники помогут Вам подобрать нужный XLR разъем. Распайка кабеля и другие работы могут выполнятся как самостоятельно, так и с помощью профессионалов. Менеджеры «Электромир» дадут Вам рекомендации по эксплуатации любой представленной в каталоге электротехнике. Мы предлагаем товары по выгодным ценам, предоставляем гибкие условия оптовых покупок. Доставка осуществляется во все регионы России любой транспортной компанией. Подробности сотрудничества можно уточнить по телефонам.

Из чего состоит микрофонный кабель

Для защиты рожденного в микрофоне слабого низковольтного сигнала звука нужно, чтобы он передавался по специальному кабелю и подключался только через XLR разъём. Всё это в комплексе даёт возможность передачи чёткого аудиосигнала без искажения.

Микрофонный кабель состоит из трёх основных компонентов:

1. Медных токопроводящих проводников — жил, по которым будет проходить трансформированный в электрический импульс звук. Медь в данном случае является оптимальным проводником как в соотношении токопроводимости и цены, так и в отношении сопротивления и пластичности. Ещё одним из преимуществ меди используемой для кабелей такого типа является возможность её лёгкой пайки, как единственного способа соединения жилы и элементов разъёмов. Нужно помнить, что чем ниже его сопротивление и длина тем меньше будет потерь слабого импульса, идущего от микрофона к устройству приёма, это может быть микшер или предварительный усилитель. Проводники имеют многожильную конструкцию, так как именно она менее склонна к переломам вовремя изгибов.
2. Экрана. От его плотности и качества оплётки напрямую зависит защита от помех и прохождения сигнала по жилам без внешнего искажения. Экран может быть выполнен из лужёной меди и нелуженой.
3. Изоляции каждой жилы. Выполняется она из пластичного материала, обладающего диэлектрическими свойствами, чтобы медные токопроводящие жилы не касались друг друга и не влияли электрически. Чаще всего это ПВХ изоляция так как она обладает высокой стойкостью к изгибам, температурам и обладает отличными изолирующими свойствами.

Фантомное питание [ править ]

Некоторым микрофонам, например конденсаторным, требуется питание. Альтернативой питанию от батареи является фантомное питание, которое состоит из постоянного тока, подаваемого одинаково через две сигнальные линии сбалансированного аудиоразъема , обычно трехконтактного разъема XLR. Напряжение питания относится к контакту заземления разъема (контакт 1 XLR), который обычно подключается к экрану кабеля или заземляющему проводу в кабеле или к обоим. Фантомное питание обычно подается при номинальном напряжении 48 В постоянного тока, хотя допустимы более низкие напряжения, и современные микрофоны часто работают в широком диапазоне.

Современные микшеры обычно имеют встроенный 48-вольтовый источник питания с переключателем, который обеспечивает фантомное питание всех микрофонных входов, что устраняет необходимость в громоздких внешних источниках питания для отдельных микрофонов.

Схема распайки кабеля

Я не буду рассматривать схему распайки кабеля, так как это очень долго. Но полностью оставить такую важную тему без внимания мы просто не можем. Поэтому я прилагаю графические схемы распайки всех необходимых соединительных кабелей и схемы подключения коммутации различного оборудования в домашней студии звукозаписи. Кликните по изображению чтобы увеличить.

’Y’ Leads (Balanced)

’Y’ Leads (Unbalanced)

Вы спросите: «А зачем вообще, паять? Почему нельзя купить готовые соединительные кабели?» Да, купить готовые можно. Но проблема в том, что не все кабели можно легко найти. А готовые распаянные обойдутся вам дороже, чем покупка отдельного кабеля, штекеров и дальнейшая распайка. Еще преимущество заключается в том, что можно купить кабель именно необходимой длины.

Но здесь есть и свои минусы. Дело в том, что не все умеют хорошо паять. В таком случае остается один наиболее оптимальный вариант — купить необходимый кабель и штекеры отдельно. А затем отдать все это профессионалу, который качественно все спаяет. Это выгодно во всех отношениях.

Разъем Mini XLR [ править ]

Разъемы XLR и Mini XLR

Разъем XLR мини , также известный как «TQG» или «ТП3» / «TA4» разъем (количество в зависимости от числа полюсов), используется на компактных элементов , таких как УВЧ беспроводной микрофон белтпаков, некоторые студии и наушники для полевой записи, а также конденсаторные микрофоны Audio Technica , но обычно не используются в таких основных устройствах, как микшерные пульты. Разъем Mini XLR был впервые разработан Switchcraft , а также доступен у Rean, и из других источников. Пока что [ когда? ] на разъемы Mini XLR не распространяются никакие стандарты ISO или национальные стандарты. [ необходима цитата ]

Производитель

Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило – “Скупой платит дважды”. Никаких “no name” в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых “китайских” разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны – почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.
