Автомагнитола филипс ced750 инструкция, отзывы, характеристики

Самостоятельная установка

Для начала проводится монтаж колонок. Их устанавливают в передние, задние двери или на полку.
Прокладка провода к центральному устройству. Провода прячут под пластиковой облицовкой салона машины, под порогами. Также надо смотреть, чтобы провода не задевали движущие части автомобиля.
Установка аудиосистемы. Для начала монтируют шахту – это железная рамка, которая идёт в комплекте. После установки нужно выгнуть лепестки, которые располагаются на торцевых частях сверху и снизу. Лучше для этого использовать отвёртку.
Подключить разъёмы и провода. Для этого следует посмотреть инструкцию, которая идёт в комплекте с автомагнитолой.
Тестируем магнитолу. Если всё в порядке, звук хороший и всё работает исправно, то установить автомагнитолу в шахту до щелчка. Установка завершена.

Что предлагается?

Выделим несколько интересных предложений среди обширного ассортимента. Прежде всего, если у вас 1din разъем, не стоит переживать, что вы не сможете воспользоваться видеоэкраном, с Филипс все возможно. Именно для вас разработана автомагнитола CED-750, она имеет роботизированный выдвигающийся экран. Это реализовано за счет места, которое обычно занимает CD. Стандартная версия с подобными функциями – это OST690 10.

Автомагнитола Philips CED229/98

В 2 din также много интересных модификаций. Например, полнофункциональная CED-1900B с отличным качеством экрана. Это и CID3681/93, которая позволяет превратить автомагнитолу в полноценное головное устройство по управлению оборудованием. Предложены и Андроид-версии, а также гибридные модификации с навигаторскими функциями. В функциональном дизайне также не обошлось без ноу-хау. Если интересуют классические формы, OST690 10 – это универсальный «звук», позволяющий просматривать медиа. PX840T – идеальный звук для отдыха.

Лучше с умным потерять 2 бита, чем с дураком найти 32

В своем технофетишизме японские концерны электроники частенько были настроены на максимальные цифры какого-то одного параметра без учета собственно художественной задачи. Это стремление потом аукнулось много где.

В индустрии звукозаписи это привело к снятию «защиты от дурака», которой поневоле обладало аналоговое оборудование и носители. На магнитной мастер-ленте ты не мог бесконечно задирать ползунки эквалайзера, иначе вырастали шумы в миксе. На пластинке ты не мог бесконечно повышать громкость микса, иначе терялась устойчивость картриджа в канавке. А теперь все стало «можно».

Пострадала и красота и в других жанрах. Вам не приходило в голову, почему даже на уровне семейного архива больше эмоций и размышлений вызывают снимки, например, 1987/97-го, чем 2007/17-го годов? Промежутки времени одинаковые, а разница как между кино- и видеосъемкой.

Все это время производители цифровых камер соревновались между собой в стерильной четкости картинки, забив на фото- и киноархивы, на которых вообще-то была запечатлена вся история XX века. И даже кусок XIX-го. Эти люди нагоняли мегапиксели на крошечные CCD/CMOS матрицы вместо изучения квантования оптико-химических процессов в фотоэмульсии.

Поэтому даже в дорогих Pro-камерах матрица беспомощна перед пересветом, а сам RAW-снимок всегда нуждается в дальнейшей обработке, вроде грима на покойнике. Съемка на цифровую камеру утратила художественную выразительность. В итоге мы имеем кучу современных кинолент с белым небом и миллиарды унылых инстаграмов, на которые накладываются нелепейшие искажения, чтобы придать «пленочный вид». Но это уже другая история.

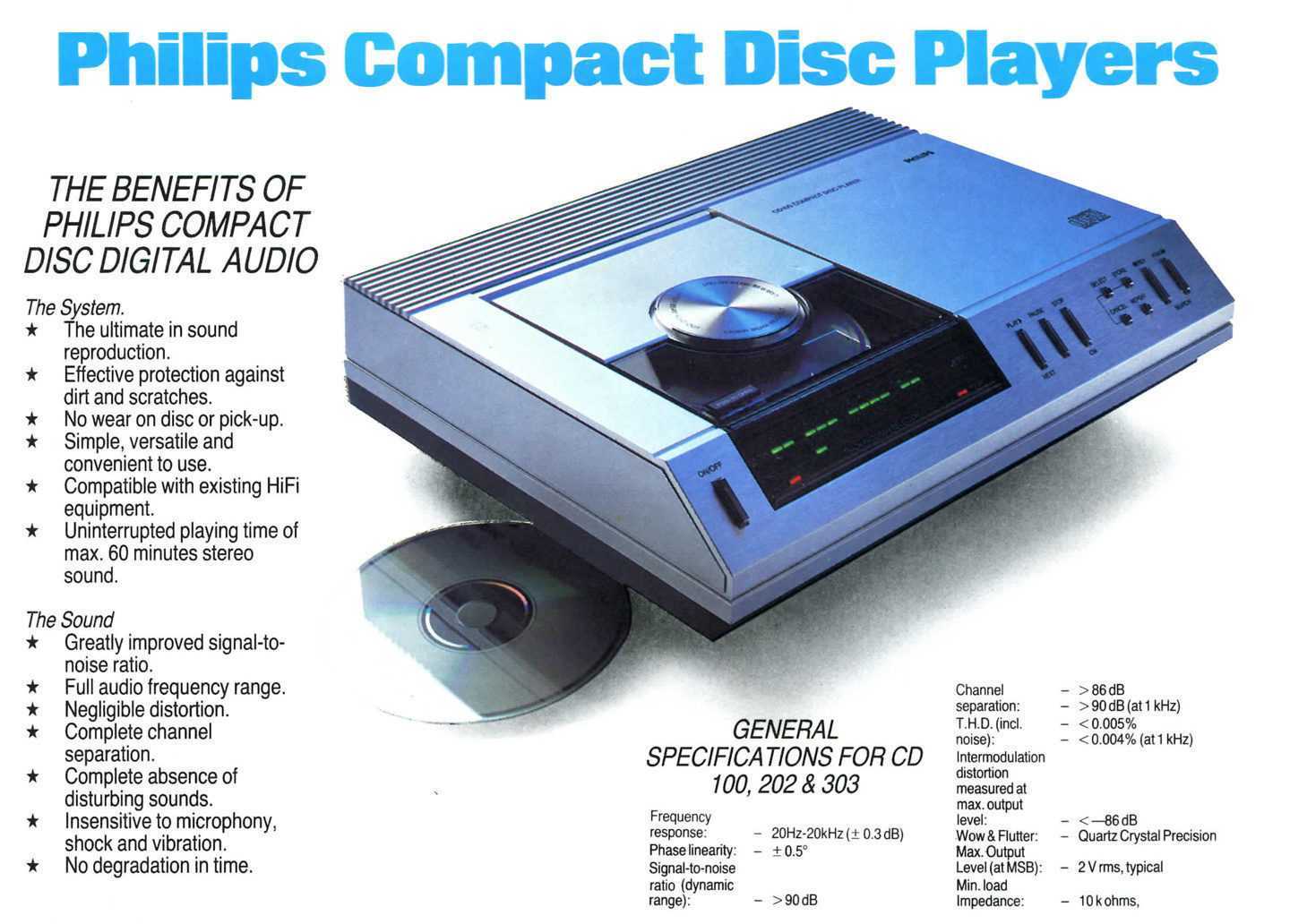

А тогда в начале 80-х Philips пришлось что-то предпринимать для избавления от клейма «недостающих 2 бит», которое работает и до сегодня в устах очередного глупца на аудиофоруме. Сначала удалось красиво обойти техническую задачу в виде цифрового фильтра SAA7030 с передискретизацией и специальным нойзшейпером. Таким образом, младшие два разряда из 16-и вычислялись математически в виде трех точек между отсчетами старшего порядка. Благодаря этому приему и системе динамического усреднения тока для резисторов (DEM) итоговая монотонность и другие характеристики TDA1540 превосходили 16-битные ЦАПы Sony и Burr-Brown, которые тупо майнили младшие биты «железным способом» с ожидаемо более высоким уровнем ошибок.

Но эти инженерные нюансы TDA1540 мало кого интересовали и тогда, и сейчас. Самая красивая идея принесет только убытки, если ваша риторика не очень убедительна для покупателя. Так что Philips немного покряхтели, да и принялись разрабатывать полный 16-битный конвертер, как у всех.

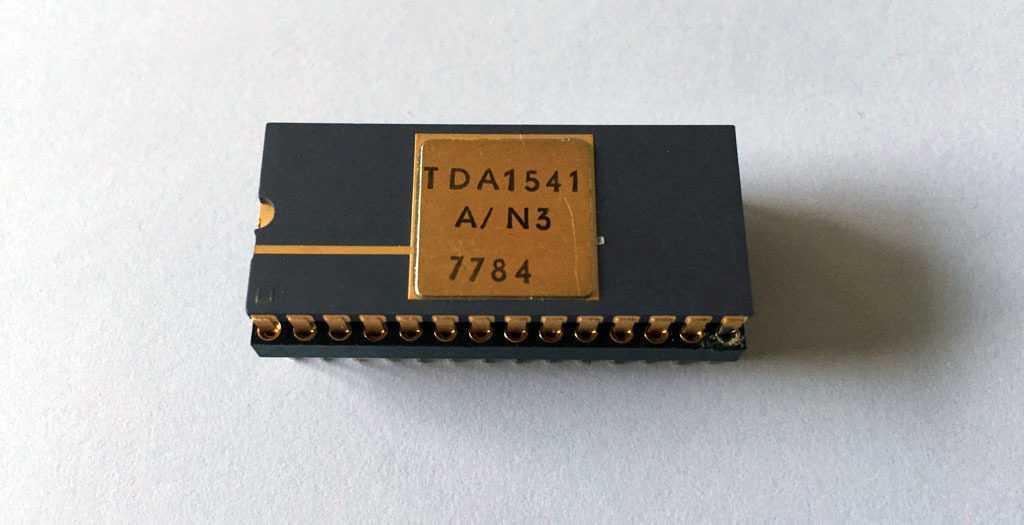

Прототип чипа TDA1541 с золотыми ножками и названием A/N3 (Anton Niko 3) был готов уже в 1984 году. Через пару лет TDA1541 вытеснил прежнюю разработку TDA1540, причем не только в собственных CD-проигрывателях, но и поставлялся другим производителям, включая партнеров/конкурентов Sony. С него и начнем.

Подключение магнитолы philips

Конечно, львиная доля изделий знаменитой марки philips производится ныне по

Конечно, львиная доля изделий знаменитой марки philips производится ныне по лицензии на предприятиях Китая, однако традиции остаются традициями и автомагнитолы этого известного бренда и сегодня пользуются большой популярностью за свою повышенную функциональность и неизменно хорошее воспроизведение звука. Однако, самостоятельно устанавливая автомагнитолу в автомобиль следует помнить, что даже самая лучшая автомагнитола будет работать ниже своих возможностей, если ее установка выполнена с нарушением определенных правил.

Перед началом подобной работы, прежде всего, настоятельно рекомендуется отключить соответствующий силовой провод от минусовой клеммы аккумуляторной батареи – тем самым, исключая возможность коротких замыканий и, как следствие, выход из строя магнитолы либо прочих электронных схем автомобиля.

Устанавливать данное устройство следует исключительно на передней панели, в специально отведенном для этой цели месте (удаленном от источников тепла и прямых солнечных лучей). При этом необходимо проследить за тем, что основной блок управления находился под углом не более 30° от горизонтали.

В ходе выполнения монтажа красный и желтый питающие провода подключают в последнюю очередь, то есть после того, как подсоединена вся остальная кабельная система.

При подключении кабелей динамиков запрещается подключать их «минусовые» провода непосредственно к корпусу автомобиля, также не следует соединять между собой провода динамиков, обозначенные полосами.

Во избежание непредумышленного повреждения жгутов и проводов следует использовать крепеж исключительно из комплекта мультимедийного устройства.

Практически все модели автомагнитол филипс допускают подключение к сети автомобиля как при помощи универсально разъема ISO, так и напрямую, если по каким либо причинам он отсутствует.

По второму варианту (универсальный разъем удален или не предусмотрен), выходной разъем переходного жгута обрезается, и соединения производятся отдельными проводами, руководствуясь указаниями, которые предоставляет схема подключения магнитолы philips

Особое внимание в ходе выполнения соединений следует уделять цветной маркировке соединяемых проводов:

-Провод черного цвета – минусовой провод, подсоединяемый к металлической поверхности корпуса автомобиля (подключается в первую очередь);
-Провод желтого цвета – питание +12В от аккумуляторной батареи;
-Оранжево/белый провод – на переключатель подсветки панели;
-Провод красного цвета – питание +12В через замок зажигания (через АСС);
-Провода зеленого и зелено/черного цвета – на левый задний динамик;
-Провода белого и бело/черного цвета – на левый фронтальный динамик;
-Провода серого и серо/черного цвета – на правый фронтальный динамик;
-Провода пурпурного и пурпурно/черного цвета – на правый задний динамик.

Для более надежного крепления основного блока следует использовать штатную «корзину» из комплекта устройства.

В нише передней панели автомобиля «корзина» жестко крепиться путем отгибания соответствующих монтажных язычков. Фиксация самого блока, как такового, производится при помощи зажима и крепежного болта.

Закончив все указанные выше технологические операции, подключите минусовой кабель к аккумуляторной батарее и проверьте мультимедийную систему филипс на работоспособность.

Особенности

Компания Sony производит автомобильные аудиосистемы, которые похожи между собой, но при этом отличаются характеристиками. Рассмотрим особенности магнитолы на примере модели gt660ue:

На передней части находится USB-выход для подключения флэш-накопителей.
Здесь же находится AUX-вход. Он обеспечивает соединение с мобильными устройствами.
Устройство имеет Quick-Browser и Zappin.
Оснащена внушительным звуковым процессором.
Большая функциональная способность. Обеспечивает широкую настройку для эквалайзера и басов EQ7.
Обладает динамической тонкомпенсацией.
Эта модель оснащена функцией задержки звучания по времени.
ID3-теги на русском языке.
Разнообразные подсветки кнопок и экрана. Модель gt660ue оснащена 12 вариантами красок. Тогда как автолюбитель может выбрать 30 тыс. различных оттенков.
В комплект входит пульт ДУ.
Имеет съёмную переднюю панель.

Отличный и разнообразный дизайн не в ущерб функциональности

Нужно сказать, что у Philips имеются и автомодели с аналогичным дизайном аналогичные PX840T. Компания дает возможность выбрать дизайн панели магнитолы, идеально подходящей к стилистике салона. Схемы подходят к штатным версиям

Дизайну уделяется значительное внимание, внешний вид во многом определяет спрос потребителей, которые всегда отдают предпочтение эффектным девайсам, например, это классические серии AZ и PX. При этом каждая модификация имеет необходимый набор функций

Есть предложения, подходящие к классическому салону, в женском стиле или специально разработанные для спортивных автомобилей.

Магнитола Philips PX840T

Основные преимущества магнитол Philips:

оптимальный уровень качества, характеризуется соотношением «цена-качество»;
универсальные схемы подключения к бортовой системе, включая к шине кан-бус;
красивый дизайн магнитол Philips, отличающий их от других предложений;
в большинстве версий имеется настройка звука по низким и высоким частотам, аналогично молодежной серии на пользовательские характеристики даже в самых простых модификациях;
оптимальный функциональный дизайн, максимально отвечающий требованиям потребителей.

Почитать отзывы вы можете на одном из рекомендательных порталов, компания заняла в этом отношении уникальную позицию на рынке. С одной стороны, пойдя на относительное ухудшение качества сборки, разместив производство в Китае, в другой – полностью сохранив свою армию поклонников, предложив им, например, медиамагнитолу с видео OST690 10 или же PX840T.

Магнитолы Philips

Магнитола Philips AZ предложена в компактном дизайне и обеспечивает ясное насыщенное звучание. Она имеет низкое энергопотребление, поэтому может свободно браться с собой в дорогу в качестве музыкального сопровождения во время отдыха. Это же касается и автомоделей, которые уверенно находят своего покупателя.

Среди автомобилистов также немало почитателей этой техники, несмотря на «китайскую» сборку бренд предлагает водителям оптимальную конфигурацию автозвука с брендовым дизайном сенсорных экранов и панелей управления. Если вам необходима универсальный недорогой девайс с «классным» дизайном, магнитола Philips с CD идеально подойдет для этих целей.

Инструкция по эксплуатации автомобильная магнитола Philips DC410/DC520/DC530

загрузить справочник по эксплуатации автомобильная магнитола Philips DC410/DC520/DC530

Марка автомобиля модель автомобиля стандарт DIN Стандарт ISO. Для тех автомобилей, в которых имеется отверстие для заднего упора, привинтите к установочной стойке резиновую прокладку, на которую будет опираться задняя часть устройства. Если такого отверстия нет, то в большинстве случаев для поддержки задней части устройства можно использовать перфорированную металлическую полосу, которая имеется в комплекте магнитолы. Прикрепите эту полосу к задней стенке щитка и к задней стенке устройства. При необходимости эту полосу легко согнуть.

Не соединяйте никакие выводы громкоговорителей друг с другом, с землей (шасси автомобиля) или с напряжением +12 В. Сточите напильником небольшие пластмассовые выступы на разъемах и вставьте эти разъемы в корпус магнитолы так, как показано на рисунке в инструкции по эксплуатации. Устанавливайте разъемы так, чтобы сначала встала на место правая сторона, а затем после поворота левая.

Только для модели Philips DC520. Эта магнитола может быть сконфигурирована для подключения двух громкоговорителей повышенной мощности (30 Вт) или 4-х стандартных громкоговорителей (12 Вт). Установите микшер в среднюю позицию в том случае, если вы подключаете два громкоговорителя высокой мощности. Электронная антенна. Вывод можно использовать для подачи питания на электронную антенну или в качестве провода управления реле полностью автоматизированной моторизованной антенны. Не используйте это соединение для подачи питания на двигатель антенны.

Источник питания памяти. Чтобы обеспечить хранение запрограммированных настроек, необходимо подсоединить вывод к такой точке, где питание подается постоянно. Подача напряжения в этой точке не должна прерываться никогда, даже во время запуска или выключения двигателя. В этой инструкции описаны соединения только для тех элементов, которые входят в комплект магнитолы. Если вы подключаете какие-либо дополнительные блоки, то их соединения описаны в прилагаемых к этим блокам инструкциях. Громкоговорители. Выбор громкоговорителей зависит от того, какие условия для их установки имеются в вашем автомобиле.

Антенна. Выбор антенны зависит от типа автомобиля. Антенну следует размещать как можно дальше от блока зажигания. Заземляющая шина или полоска антенны должна контактировать с чистым металлом. Защитите этот контакт от коррозии при помощи силиконовой смазки или какого-нибудь другого средства для защиты от ржавчины. Для предотвращения короткого замыкания отсоедините отрицательную клемму автомобильного аккумулятора до тех пор, пока не установите и не подключите магнитолу. После использования кассетного плеера в течение длительного времени на воспроизводящей головке могут образоваться отложения пыли, грязи и копоти. Это ухудшает воспроизведение высоких звуковых частот. При сильном загрязнении может пропасть звук на одном или на обоих каналах.

Для быстрой перемотки вперед нажмите до упора нужную клавишу, так чтобы она зафиксировалась в нажатом положении. Стрелки на клавише должны совпадать с индикатором направления движения ленты при воспроизведении. В конце ленты плеер автоматически переключает направление движения ленты и начинается воспроизведение в противоположном направлении. Для быстрой перемотки назад нажмите до упора соответствующую клавишу, так чтобы она зафиксировалась в нажатом положении. Стрелки на клавише должны быть противоположны стрелкам индикатора направления движения ленты при воспроизведении.

Приемник останется настроенным на последнюю из прослушанных станций. Процесс автоматического просмотра можно также остановить нажатием любой из клавиш. В этом случае вы услышите передачу соответствующей запрограммированной станции в текущем диапазоне. В каждом волновом диапазоне можно записать в память приемника частоты шести станций и вызывать их при помощи клавиш запрограммированных настроек. Всего в памяти приемника могут храниться частоты 18 станций УКВ — для моделей DC520 и DC410, 12 станций УКВ — Только для модели DC530, 6 станций СВ и 6 станций ДВ.

Только для моделей Philips DC520 и Philips DC530. После достижения самой высокой частоты следует самая низкая частота и наоборот. Звук радио остается отключенным до тех пор, пока клавиша не будет отжата. Перед тем, как устанавливать, подключать или включать магнитолу, нужно вывинтить транспортировочный винт на верхней панели и до конца нажать клавишу выброса кассеты.

Как подключается – инструкция

Схемы подключения универсальных аудиосистем отличаются соответствием стандарту.

Уже говорилось, что устройство можно подключить через специальную интегрированную шину или напрямую. Как это сделать альтернативно (смотрите фото):

перед покупкой поинтересуйтесь распиновкой выбранной автомагнитолы, если не подходит для вашего автомобиля в комплекте приобретайте переходник;
проверьте точные размеры, чтобы девайс соответствовал штатному месту;
после покупки распакуйте устройство;

снимите ранее установленный девайс, демонтируя фиксирующие болты;
установите в штатное место;
подключите разъемы и AUX, если установлена кан-бас, подсоедините штатный разъем при условии, что он входит в комплект.

Продукция Филипс отличается универсальностью и простотой установки, поэтому у вас скорее всего не возникнет сложностей, как подключить.

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что предлагается?

Воспользовавшись нашими рекомендациями по выбору CAN-шины, можно подключить все необходимое современное оборудование независимо от года выпуска машины. Также можно выбрать более оптимальную по стоимости версию CED229/98. Она имеет крошечный экран, но позволяет просматривать медиаконтент. CED370 51 – это интересная сенсорная версия в 1 din формате.

Автомагнитола Philips CED229/98
