Фильтр помех 12 вольт

Фильтр для автомагнитолы

Некачественных звук магнитолы, гудения и постоянные хрипы из динамиков, шум двигателя — привычное явление для обладателей автомагнитол. Не смотря на то, что мы живем уже в двадцатьпервом веке и современные автомагнитолы в далеком прошлом стали цифровыми с процессорным управлением, но однако среди нас имеется обладатели ветхих автомагнитол, каковые никак не желают заменить ветхого приятеля на более современную и многофункциональную магнитолу.

Сейчас разглядим вариант фильтра помех, что в некоторых случаях может исправить обстановку с искривленным звуком. Таковой фильтр возможно изготовить из подручных средств практически за пара мин.. Это простой LC фильтр, что складывается из конденсаторов и дросселя.

Конденсаторы предназначены для подавления НЧ помех, дроссель в собственную очередь сглаживает ВЧ помехи.

Итак, для начала изготовим дроссель. Намотку возможно сделать на ферритовом кольце, не смотря на то, что возможно применять и кольцо из порошкового железа, что возможно отыскать в компьютерных блоках питания (по цвету желтое либо белое кольцо). На кольце мотается обмотка, которая складывается из 10-15 витков провода с диаметром 1-1,5мм.

Для удобности намотки возможно применять пара жил более узкого провода, к примеру — 3 жилы провода 0,5 мм (любая).

По окончании намотки дросселя собираем нехитрую схему. Эта схема действенно трудится кроме того с широким разбросом номиналов применяемых компонентов — конденсаторы не критичны, возможно применять электролиты с напряжением 16-100 Вольт (больше ненужно), емкость от 1000 до 4700 мкФ (чем больше, тем лучше).

Схема не предназначена для полного подавления шумов, потому, что главные неприятности смогут появиться из-за неисправной работы совокупности зажигания (к примеру — проскакивает искра от свеч зажигания на проводку и т.п) — в этих случаях фильтр ненужен.

Диод возможно исключить из схемы, он является защитой от перепjлюсовки питания.В случае если имеется жажды и пара мин. свободного времени, то имеете возможность попытаться, но несложнее поменять магнитолу (ИМХО), так как в итоге на дворе век 21-ый и как-то странновато иметь в металлическом коне кассетную магнитолу.

В обязательном порядке к прочтению:

Зарядно-десульфатирующий автомат для автомобильных аккумуляторная батарей
Зарядное устройство из БП компьютера
Автомобильный сабвуфер собственными руками
Обзор автомобильного инвертора 12-220 175 ватт
ЗУ для сотовых и планшетов от сети 12 Вольт
ШИМ регулятор для зарядного устройства
Электросхемы.Модуль управления электроприводами замков

Метод как убрать шум фон в колонках в авто магнитоле

Статьи как раз той тематики,которой Вы интересуетесь:

Сотовый телефон отечественный надежный друг в любой ситуации, но он трудится не всегда, приходит время, в то время, когда его необходимо перезарядить. Сетевые зарядные устройства снабжают выходное напряжение 5-6,5…

LM324 операционный усилитель универсального типа, выпускается в корпусах DIP и SOIC. Микросхема отыскала широкое использование в бытовой и портативной аппаратуре, содержит 4 свободных канала с…

Много раз мы с вами разговаривали о всевозможных зарядных устройствах для автомобильного аккумуляторная батареям на импульсной базе, сейчас также не исключение. А разглядим мы конструкцию ИИП, что…

Зарядка независимых ПК (ноутбуков и нетбуков) в автомобиле достаточно простое дела. Стандартное зарядное устройство для зарядки ноутбука должно иметь выходное напряжение 18 Вольт при токе не…

Покраска транспортного средства всегда была важным делом, которое требует от исполнителя громадных упрочнений. Нужно не забывать, что уровень качества покраски транспортного средства во многом есть…

Выбор и приобретение оборудования

Проблема в том, что большинство автофильтров не соответствуют требованиям и слабо защищают от помех. В этом случае у вас есть два варианта, как убрать треск помимо капитального ремонта бортового питания:

поискать качественный сетевой фильтр у производителей;
сделать катушки своими руками.

Сетевой фильтр питания НПП Орион

Нужно сказать, что два варианта равноценны по результату, поэтому вы можете поступать по мере возможности и необходимости. Обладая нужными навыками, можно спаять необходимый элемент сети питания, не переплачивая лишние средства. Кроме того, это исключает ненужный процесс ожидания изделия, пока оно находится в дороге.

Зачем это нужно

Фильтр помех для автомагнитолы помогает устранить их в случае проникновения через цепи питания. Самые сильные электрические и электромагнитные помехи в машине создает система зажигания и коллекторные двигатели. Все современные магнитолы оборудованы фильтрами, состоящими из дросселя и конденсатора. Первый не пускает низкочастотные помехи, проявляющиеся в виде гула, гудения или фона. Конденсатор сглаживает кратковременные пульсации напряжения, а также подавляет высокочастотные помехи в виде звона или треска.

Старые магнитолы могут не иметь таких фильтров, либо параметры деталей могут быть низкими. Из-за этого не обеспечивается достаточная фильтрация. Конденсаторы с течением времени стареют, вследствие чего их емкость снижается. Все это приводит к усилению помех, мешающих слушать музыку или радио в машине.

Что можно сделать своими руками

Возможно изготовить оборудование для автомагнитолы своими руками. Для этого потребуется приобрести 4 конденсатора емкостью 4700 и 1000 мкФ (по 2 шт. каждого номинала). Дополнительно потребуется катушка индуктивности, малогабаритная печатная плата и паяльная станция. Индуктивность катушки 100 мкГн, обмотка изготовлена из медного провода сечением 0,9 мм², покрытого прозрачным изолирующим лаком.

Последовательность изготовления фильтра для магнитолы:

Разметить печатную плату в соответствии с габаритами электронных компонентов.
Просверлить монтажные отверстия.
Создать дорожки для соединения элементов при помощи травления листа гетинакса. Рекомендуется нанести на дорожки слой оловянно-свинцового припоя. Токопроводящие маршруты наносятся в соответствии с электрической схемой сетевого фильтра.
Смонтировать элементы, при пайке деталей не рекомендуется использование кислотных флюсов, вызывающих коррозию ножек.
С обратной стороны печатной платы устанавливаются дополнительные шунтирующие конденсаторы емкостью по 0,1 мкФ. Устройства расположены в точках подвода питания и отвода отфильтрованного от помех электрического сигнала. Детали предназначены для удаления высокочастотных наводок, которые не устраняются основными электролитическими конденсаторами.
Установить малогабаритные зажимные клеммы, предназначенные для подвода питания от автомобильной сети и подключения внешнего акустического оборудования. Для дополнительной фиксации конденсаторов используются пластиковые хомуты.
Установить устройство в самодельный корпус, изготовленный из органического стекла или листового пластика. Допускается использование кожуха подходящего размера от реле или иного электронного оборудования.
Смонтировать фильтр в панели приборов автомобиля, прикрепив узел пластиковым хомутом к силовому каркасу. Подключить питание и головное аудиоустройство, а затем проверить работоспособность конструкции.

Другой вариант самодельной конструкции предусматривает установку диода, защищающего изделие от ошибочного подсоединения кабелей питания.

Дополнительно имеется плавкий предохранитель ножевого или цилиндрического типа.

Дроссель состоит из 10-15 витков медного кабеля, имеющего сечение жилы в пределах 1.0-1,5 мм². В качестве сердечника применяются ферритовые кольца или аналогичные элементы, изготовленные из порошкового железа.

Подключение фильтрации

Подключение фильтрации потребуется, если магнитола инсталлирована с помощью устаревшей проводки (в идеале для этих целей используется экранированный провод). Другой стороной проблемы является увеличение треска при работающем генераторе и заведенном двигателе. Считается, что с данной проблемой помогает справиться сетевой фильтр, но не во всем и не всегда. Кроме того, эффективность зависит от типа и производителя фильтра.

Фильтр питания для автомагнитолы

Проблема не эффективности может быть связана с несовершенством электрической схемы автомобиля. При правильно выполненной бортовой электрике фильтрация может не понадобиться.

Слава ферриту: как бороться с помехами гаджетов на радио в машине

Если вдруг в машине стало плохо принимать радио – не спешите винить магнитолу! Вполне возможно, вы просто купили недавно и установили какой-нибудь новый автогаджет, и это он наводит помеху на FM-эфир. Для борьбы с такой проблемой есть верный дедовский метод!

Помехи радиоприему от гаджетов

Собственно, не станем утверждать, что описываемая проблема в автомире прямо-таки массова, но, тем не менее, встречается от случая к случаю. Включаете в автомобиле новый гаджет – а с него идет помеха на радиоприемник аудиосистемы или, скажем, на Си-Би-радиостанцию или Bluetooth-handsfree…

У меня в свое время давал такую помеху автонавигатор, у пары знакомых – зарядные устройства от планшетов и радар-детектор. Во всех случаях удавалось побороть проблему установкой ферритового фильтра-дросселя на провод питания устройства – собственно, такие фильтры ответственные производители изначально устанавливают на кабели питания и данных. Но поскольку нужды в них чаще всего нет, нежели наоборот, то на «бесполезных» деталях стараются сэкономить…

Фильтр в шнуре питания или кабеле передачи данных представляет собой простейшую катушку-индуктивность с сердечником.

«Правильный» провод с установленным на заводе ферритовым фильтром

Провод по этой катушке делает, по сути, всего лишь полвитка, проходя ферритовый цилиндр насквозь один раз, но и этого, как правило, достаточно, чтобы подавить высокочастотные помехи, порождаемые порой и зарядными устройствами гаджетов, и самими гаджетами.

Внутри фильтра под слоем пластика находится вот такой ферритовый кольцеобразный «бочонок»

Skoda Roomster 1.6 TDI CAYB “Ластівка” › Бортжурнал › Фильтр питания AWM F-121 — устраняем помехи от регистратора, Часть 1…

Прошло уже более одного года как я пользуюсь видео регистратором Gazer F525. И столько же времени, я ищу решение трудности связанной с ним.

Вы не думайте, с видео регистатором все отлично и доп прикуриватель тоже работает исправно.

Неувязка в зарядке к видео регистратору, а конкретно в помехах, которые она дает на радио. Лишь на радио, а не на всю магнитолу в целом.

Чтоб было понятно, я начну с начала.

Приборы в авто питаются от напряжения в 12 вольт, а вот видео регистратор от 5 вольт. И для того чтоб видео регистратор мог работать от бортовой сети кара, с ним в комплекте идет преобразователь который конвертирует 12 вольт в 5 вольт.

И конкретно этот преобразователь дает помехи и шумы на радио.

Выходит, что когда работает видео регистратор, и включить радио, то услышим лишь треск и шум.

Если видео регистратор отключить, то радио начинает работает исправно и даже можно услышать глас диктора)))

Я пробовал различные решения данной трудности. Находил различные авто USB зарядки, но к огорчению ничего не помогало.

В вебе, весьма не достаточно инфы на данную тему, и я отыскал лишь два пути решения данной трудности.

Скажу сходу, что ферритовые фильтры не посодействовали, потому ничего больше не оставалось, как испытать 2-ой вариант.

— установить фильтр питания для автомагнитолы.

Заказал фильтр в веб магазине “Центр Автозвук”.

За ранее проконсультировался с менеджером. Произнесли, что гарантии, на то что помехи пропадут, они отдать не могут, ведь это зависит от почти всех причин.

Взвесив все “за” и “против”, решил все таки рискнуть. Тем наиболее что стоимость не настолько велика.

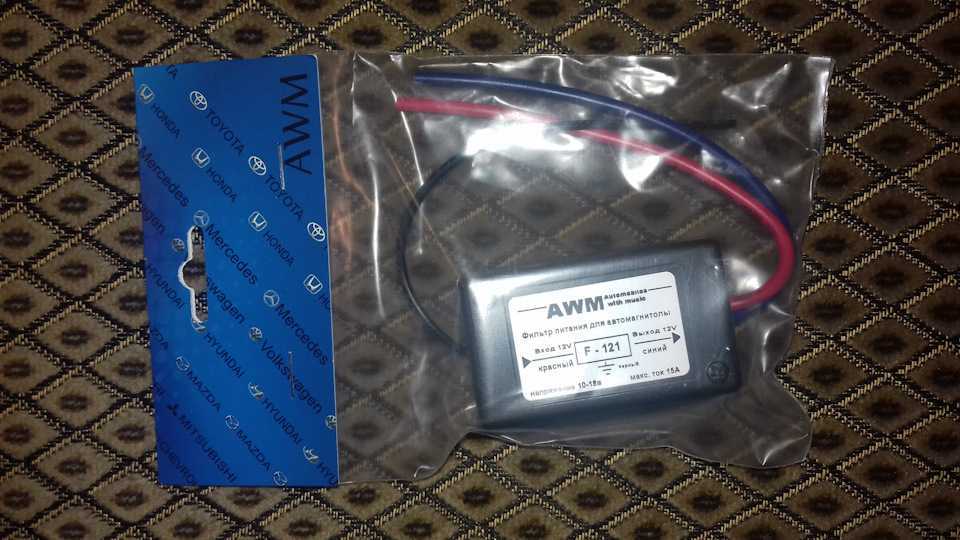

Фильтр питания для автомагнитолы AWM F-121 — 197 грн.

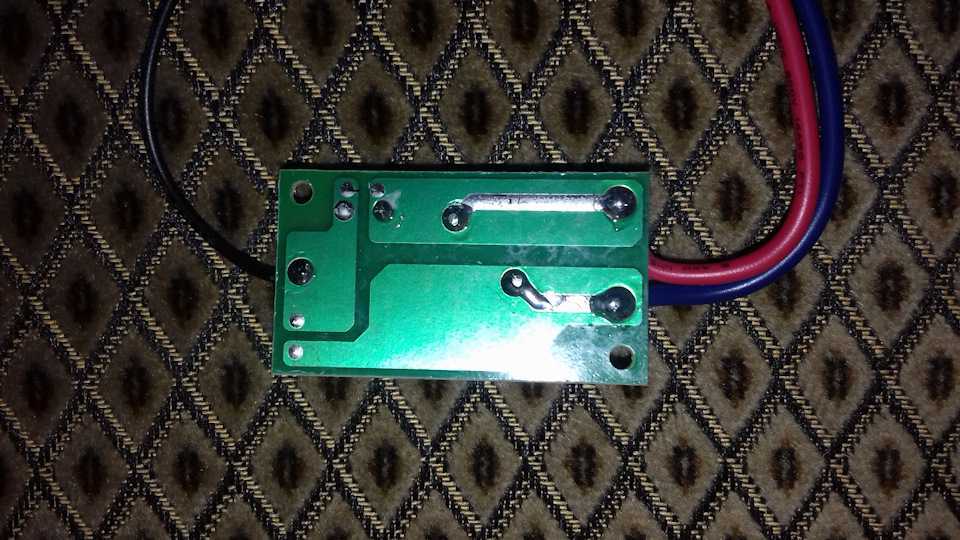

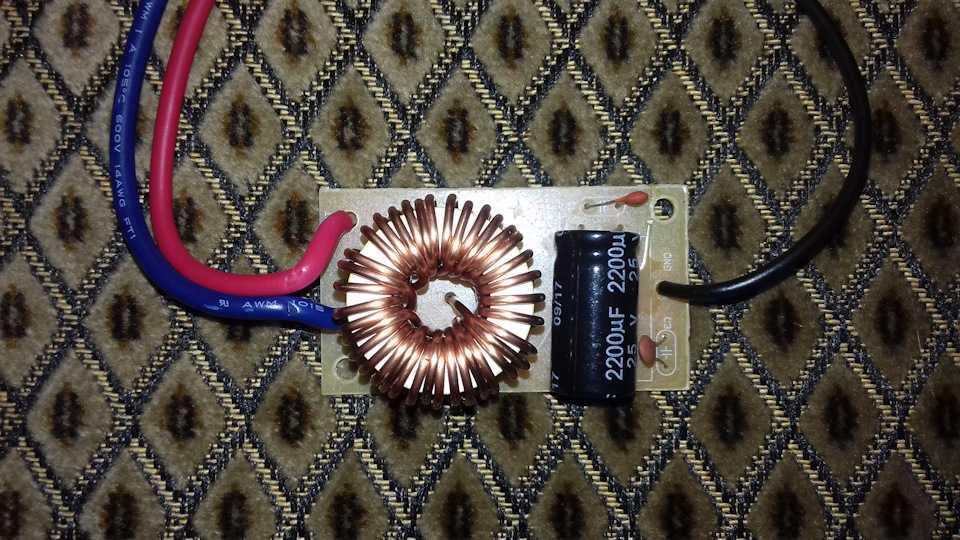

Сходу устанавливать фильтр я не стал. Решите до этого всего поглядеть, что там снутри.

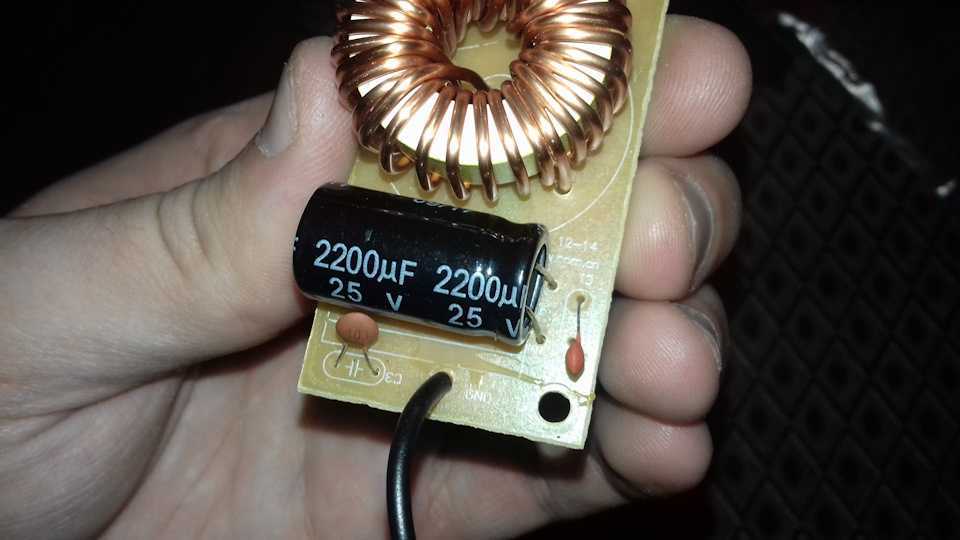

Я естественно не электрик и в радиотехнике не очень разбираюсь. Но на 1-ый взор снутри все припаяно прочно и ничего нигде не болтается.

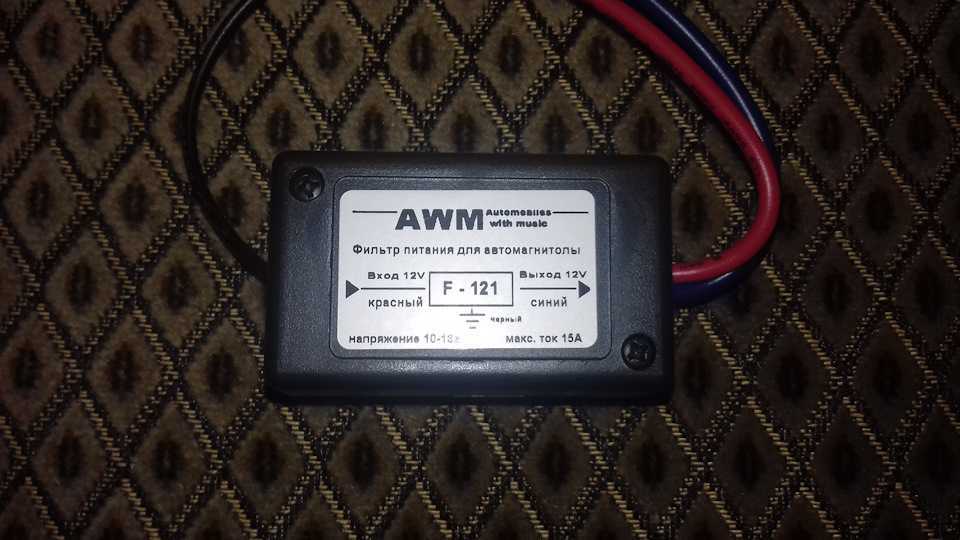

Если веровать схеме, то подключение довольно обычное.

— красноватый провод — вход— голубий провод — выход— темный провод — масса.

Непременно перед началом установки фильтра — отключите аккумулятор!

Приступаем к установке.

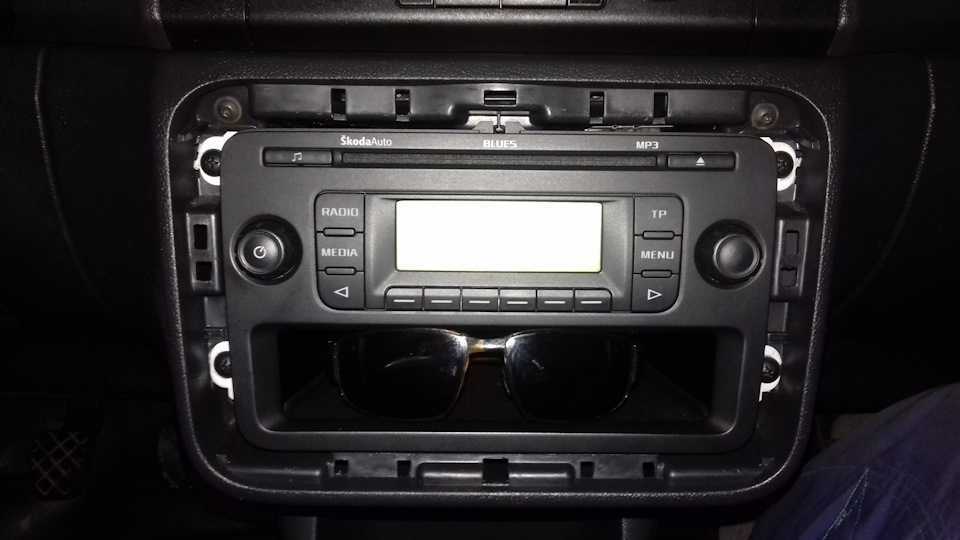

— Снимаем рамку магнитолы

— Откручиваем 4 шурупы которые фиксируют магнитолу

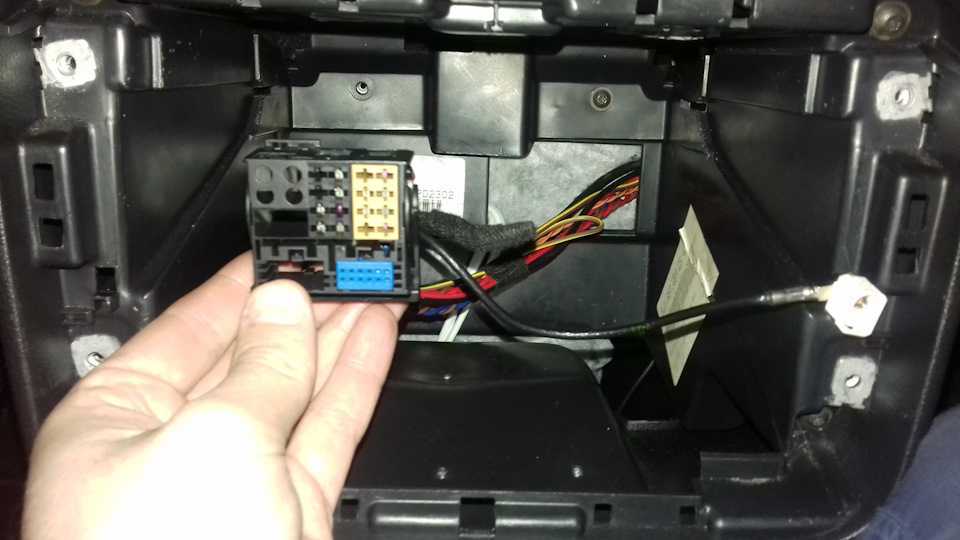

Отключаем от нее антенну и главный разъем с проводами.

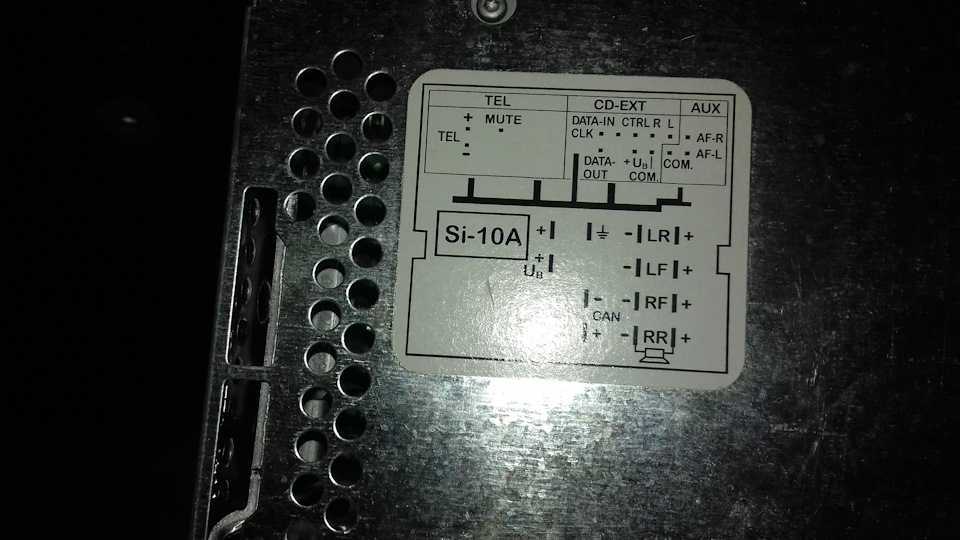

Сверху на нашей магнитоле есть наклейка со схемой подключения контактов, что существенно упрощает процесс подключения.

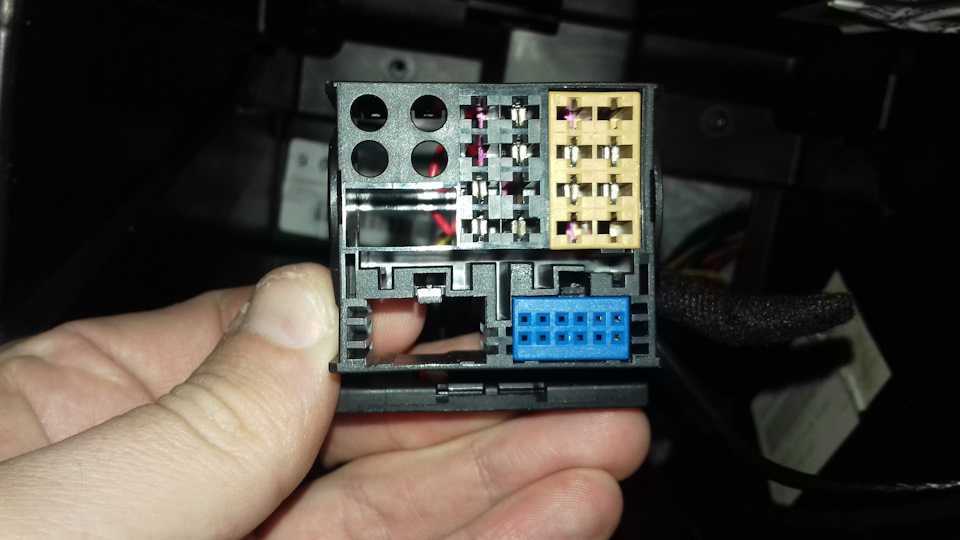

Голубий и желтоватый разъемы не трогаем, это AUX и динамики соответственно.

Нам нужен большенный темный разъем. К нему идет 5 проводов. Два верхних провода не трогаем, это CAN шина.

А вот три нижние провода (два бардовых и один коричнево-желтый) как раз те, что нам необходимо.

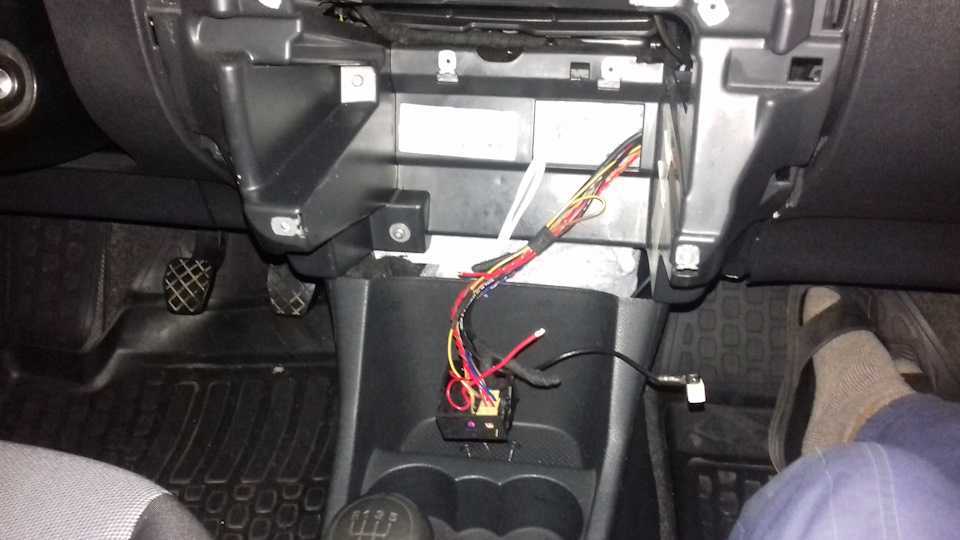

Для удобства выполнения работ можно открутить центральную консоль, на которой держится магнитола. Она крепится на 8 шурупах.

— Берем толстый красноватый провод (+) и разрезаем его. Конкретно к нему мы будем подключать наш фильтр.

Руководство по установке

Монтаж заключается в удалении части трубы и врезке шумопоглотителя на ее место

Процесс монтажа шумоглушителя не представляет собой особой сложности, с ним без труда справится любой домашний мастер.

Установку следует проводить в такой последовательности:

Провести замеры, нанести разметку.
Сделать в воздуховоде разрез, соответствующий длине глушителя с учетом соединительных деталей.
Вставить изделие в разрез, закрепить с помощью идущих в комплекте фиксаторов или своих саморезов и хомутов.
Обработать герметиком места соединений.
Провести декорирование собранной конструкции.

Подключение фильтрации

Фильтр питания для автомагнитолы

Устраняем помехи радиосигнала

Объективные причины

Так как в данном случае мы не в силах для усиления радиосигнала сравнять окружающие нас холмы, разогнать тучи и обесточить высоковольтную линию электропередач, устранить помехи автомагнитолы можно лишь одним способом – выключить её или же переключиться на автономное проигрывание аудиофайла, то есть диски(см.Как записать диск для автомагнитолы, чтобы потом не возникло проблем), флешка и т. д.

Причина №1

В первую очередь необходимо проверить фильтр помех для автомагнитолы, а именно его наличие и плотный контакт его соединительных штекеров.

Причина №2

Как правило, в старых автомобилях с недорогой автомагнитолой и на автомагнитолах бывших в употреблении сей девайс просто отсутствует. В случае со старым автомобилем вы его не обнаружите в силу того, что в недалёком прошлом производители автомагнитол как-то особо и не задумывались о том, как устранить помехи в автомагнитоле с помощью фильтра радиопомех. Ну а в случае с уже бывшей в употреблении магнитолой зачастую этот фильтр остаётся в автомобиле прежнего хозяина на обрезанных проводах, и вам остаётся только удивляться, почему же в отличие от него, в вашем автомобиле так сильно ухудшился радиоприём.

Внимание! Не рекомендуется при поездках вдали от передающих станций (самый сильный сигнал, как правило, находится в черте города) пользоваться режимом «местного приёма» который включатся клавишей «LOC». В этом случае качество радиоэфира значительно ухудшается, так как слабые и нестабильные радиосигналы тюнером автомагнитолы просто игнорируются

Причина№3

Как вы, наверное, уже догадались, техническая часть автомобильной магнитолы и условия местности сильно влияют на качество преобразования радиосигнала в акустический, они отвечают примерно за восемьдесят процентов уверенного приёма радиоволны. А это значит, что мы не можем не отметить устройство, которое отвечает за оставшиеся двадцать процентов от общей мощности принимаемого сигнала — это антенна радиоприёмника. Качество радиоприёма внешних штыревых антенн и активных внутри салонных ни чем не отличается. Их сравнение показывает, что хорошая внутри салонная активная антенна принимает ничуть не хуже чем двухметровая штыревая. В общем, не цена антенны, а её правильная установка являются важным фактором, влияющим на чистоту приёма радиосигнала. Всё их различие в том, что в салоне автомобиля антенна не мешается и не привлекает к себе внимания, а вот со штыревой могут происходить незапланированные приключения (въезд в низкий гараж, хулиганы и т. п.).
