Как сделать и подключить усилитель звука из старой магнитолы

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Лучшие модели

Популярных моделей среди усилителей практически нет. Подобные устройства устанавливаются крайне редко, так как современная мультимедийная система позволяет воспроизводить музыку с различных носителей. При определении популярной модели учитываются нижеприведенные моменты:

В продаже встречаются модели отечественного и зарубежного происхождения. Большей популярностью пользуются модели зарубежного происхождения, отечественные обходятся в несколько раз дешевле.

Триада 304

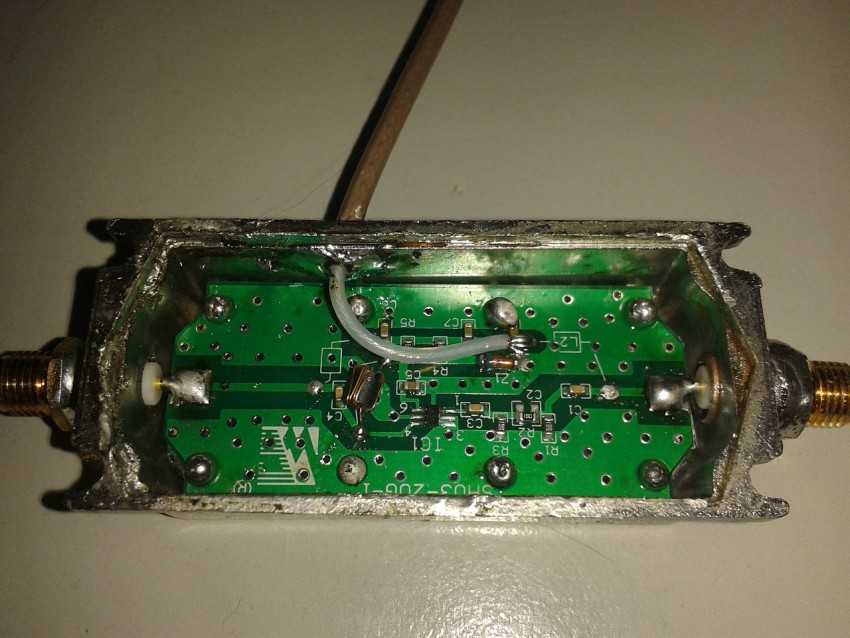

Отечественный усилитель автомобильной антенны под названием «Триада 304» стоит 650 рублей. В интернете встречаются различные отзывы, многие из них отрицательного характера. Положительными моментами являются следующие:

Подобный усилитель не служит в течение длительного периода. Поэтому часто отдают предпочтение другим моделям зарубежных производителей.

Prology TFB-100

Усилитель для антенны иностранного происхождения пользуется большей популярностью по причине привлекательных эксплуатационных характеристик. Модель Prology tfb-100 обладает следующими особенностями:

Рассматриваемое устройство обладает небольшими размерами, поэтому с установкой не возникает проблем.

Мастер-кит

При поиске универсального варианта исполнения выбирается автомобильный антенный усилитель «Мастер-кит». Он обладает нижеприведенными особенностями:

Стоимость подобных наборов относительно невелика. Поэтому выбирают их для улучшения качества приема радиосигнала в различных диапазонах.

Антенный усилитель для FM-приёмника

Чтобы изготовить антенный усилитель fm в домашних условиях, потребуется:

круглая алюминиевая пластина большого размера;
кусок медной проволоки;
тракторный резиновый ремень;
телевизионный кабель;
металлический кронштейн (лучше алюминий);
переходник;
саморезы – 4 шт., гайки – 2 шт., болты – 2 шт., шайбы – 2 шт.

Также необходимо подготовить молоток, отвёртку, гаечный ключ, дрель, плоскогубцы и паяльник. Ещё нужно озаботиться наличием изоленты.

Вот краткая инструкция как правильно сделать антенный усилитель для FM-приёмника:

В пластине из алюминия проделать отверстие требуемого размера
Отрезать от тракторной резины 1 большой кусок и сделать три аналогичных отверстия.
В кронштейне просверлить такие же отверстия, не забыть и про отверстия для крепежа антенны.
Согнуть проволоку, сделать в ней отверстия, концы соединить при помощи самореза.
Подсоединить переходник к кабелю и заизолировать соединение.
Собрать все элементы прибора в одно целое, используя болты с шайбами и гайками, саморезы. Крепление контактов кабеля на проволоку заизолировать изолентой.

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
Установить радио, антенну для которого можно смонтировать внутри колонки.

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

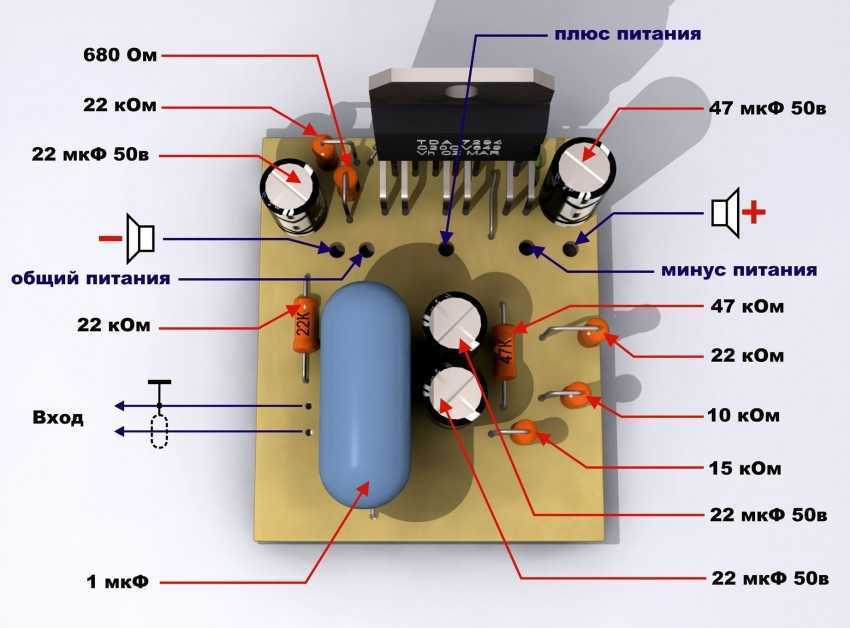

Преимущества усилителей на микросхемах

Самое значимое преимущество – это компактность. Вследствие того что радиолампа сама по себе имеет внушительный размер, вся конструкция получается чересчур большой. А вот микросхема имеет очень маленькие размеры: около двух сантиметров — длина, высота — не более одного. А вот толщина ее составляет несколько миллиметров. Конечно, она нуждается в радиаторе, ведь при работе происходит выделение большого количества тепла. Но самое главное – это то, что питание усилителя на микросхемах может осуществляться от постоянного напряжения 12 Вольт. А вот усилитель для сабвуфера, своими руками собранный на лампах, имеет ряд недостатков. Для ламповой техники необходимо использовать напряжение от 150 Вольт (питание анодов). Следовательно, отпадает необходимость в трансформаторах больших габаритов. И также стоит упомянуть про легкость настройки – никакого подбора «минуса» катода и сетки не требуется, что облегчает задачу изготовления. Конечно, если вы желаете сделать качественный усилитель для дома, то можно и воспользоваться схемами на лампах. Звук они выдают поистине красивый.

Способ четвертый

Если вы читаете данный вариант о том, как из автомагнитолы сделать усилитель, то по умолчанию я принимаю, что вы как минимум способны:

Держаться за паяльник;
Смотреть в принципиальную микросхему;
Увидеть знакомые буковки в сопутствующей к автомагнитоле документации.

Определяем место куда будем припаивать выхода AUX-IN:

Во-первых. Осматриваем провода, идущие от головки звукоснимателя, как правило, они припаяны к схеме предварительного усиления, сюда припаиваться не стоит;
Во-вторых. Выясняем, куда поступает с предварительного усиления усиленный сигнал, а входит он на кампаратор (микросхема отвечающая за переключение между кассетным блоком и FM тюнером);
В-третьих. Либо включая логику, либо с помощью Datasheet (техдокументации) микросхемы предусилителя находим выхода звуковых дорожек с него. В случае на фото это оказались пяточки под номерами FPM 1558 и FPM.

Проследив данные дорожки, которые соединяют выход предварительного усилителя с сигналом компаратора выясняем, где находится левый и правый звуковые каналы – дотронувшись отверткой до пятаков одного из каналов, в то время когда будет включена пустая аудиокассета, в динамиках прозвучит характерный треск
. Припаиваем выхода аудиокабеля с AUX-IN к левому (InLeft) и правому (InRight) каналам. Третий вывод (InGND) припаивается к массе (корпусу) автомагнитолы.

К сожалению, данная инструкция не может вместить в себя все варианты припайки выхода AUX-IN к схемам всевозможных автомагнитол, но надеюсь, принцип вам всё-таки понятен. Тем более различного видео в интернете по данной тематике полным полно. На этом предлагаю остановиться, так как эту тему можно продолжать и продолжать. Как говорится предела совершенству нет, есть лишь предел фантазии отдельно взятого индивида.

Сделать усилитель из магнитолы своими руками получится в домашних условиях. Изготовить новый полезный прибор из пришедшего в негодность старого устройства можно для того, чтобы новая автомагнитола не начинала заикаться при сильном повышении громкости.

Схемы и инструкции по изготовлению усилителя в домашних условиях

Каждая схема уникальна и зависит от источника звука (старая или современная цифровая техника), источника питания, предполагаемых конечных размеров. Она собирается на печатной плате, которая сделает устройство компактным и более удобным. В процессе сборки не обойтись без паяльника или паяльной станции.

Схема британца Джона Линсли – Худа, основана на четырех транзисторах без микросхем. Она позволяет аналогично повторить форму входного сигнала, получив в результате лишь чистое усиление и синусоиду на выходе.

Начинающему мастеру рекомендуется воспользоваться готовыми файлами в компьютерной программе Sprint Layout для создания и просмотра принципиальных схем. Создание собственной под силу только опытным специалистам.

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 – 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах – это 12А. Топовые, дорогие модели выдают по 50 – 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку “мощность по линии 12V”. Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы – это +12V, а чёрные – это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на “полную катушку”, будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – “управление”). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Способ второй

При неисправности или отсутствии кассетного лотка в вашей автомагнитоле (неужели такие встречаются?) альтернативным источником звука вполне может стать упомянутый выше FM-трансмиттер.

Как сделать усилитель с автомагнитолы

Для его полноценной работы вам потребуется вставить через USB порт флэш накопитель с музыкальными файлами или через AUX-IN подключить другой источник звучания, затем освободить для него место в прикуривателе и настроить свою автомагнитолу на одноименную с трансмиттером FM частоту.

Простота подключения и использования;
Обширные возможности подключения различных источников с музыкальными файлами.

Постоянно занятый штатный порт под питание прикуривателя;
При некачественном исполнении наличие посторонних шумов и периодических «глюков».

Как сделать

Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.

Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.

Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.

Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.

Из кассетного магнитофона

Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.

Из FM-трансмиттера

Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.

Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.

Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.

Из Bluetooth-адаптера

Такой вариант усилителя звука может быть использован в тех ситуациях, когда планируется прослушивание музыки с помощью планшетов, мобильных телефонов, лэптопов и прочих девайсов, на которых имеются адаптеры Bluetooth. Подключить автомагнитолу как усилитель удастся, лишь если на ней имеется порт AUX-IN: в противном случае подсоединить переходник не удастся. В некоторых ситуациях можно использовать другие виды переходников или какие-либо модуляторы FM.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Как сделать

Сделать усилитель из автомагнитолы можно несколькими способами. Каждый из них имеет свои плюсы и минусы, поэтому делать окончательный выбор нужно только после изучения всех доступных вариантов. Самым простым из них является следующий:

Изготавливать усилитель своими руками начинают с демонтажа старого устройства.
С него снимают защитную крышку и добираются до блока для кассет.
С помощью паяльника аккуратно отсоединяют плюсовый провод. Не рекомендуется отрывать его, так как этот необдуманный поступок может привести к поломке техники.
После этого его обматывают изолентой. Такое простое действие поможет избежать появления нежелательных шумов во время работы устройства.
Затем припаивают выход AUX-IN.
На следующем этапе работы в блок вставляют пустую аудиокассету.
Включают воспроизведение звука и поочередно прикасаются отверткой к каждому проводу. Контакт с одним из них приведет к появлению треска.
Один из 3 выходов этого звукового кабеля припаивают к корпусу магнитолы, а два остальных — к правому и левому каналу.
Готовый усилитель из автомагнитолы проверяют на работоспособность, а затем закрывают защитной крышкой.

Подключение

Многие автолюбители предпочитают ухаживать за своим авто самостоятельно, поэтому задаются вопросом: «Как подключить усилитель к магнитоле своими руками?»

На само деле, это не очень сложно. Главное – это соблюдать ряд простых правил и действовать по инструкции.

В первую очередь необходимо выбрать место – оно должно быть сухим и обладать достаточной теплоотдачей. Это необходимо для того, чтобы сохранить работоспособность устройства. Обычно его ставят вглубь багажника.

Подключение усилителя к магнитоле осуществляется следующим образом:

Шаг 1. Прокладка сигнального кабеля. Обычно осуществляется под прошивкой, чтобы гарантировать его сохранность. Маршрут прокладки владелец авто выбирает самостоятельно как ему это будет удобно.
Шаг 2. Прокладка дополнительного кабеля. Осуществляется совместно с сигнальным кабелем. При этом стоит отметить, что они не должны вступать в контакт с проводами, ответственными за бортовую сеть и находящимися под напряжением.
Шаг 3. Прокладка кабеля питания и установка предохранителя. Осуществляется от аккумулятора. При этом предохранитель необходимо ставить к нему на максимально близком расстоянии. Проложить кабель питания можно вплотную к основной проводке машины.
Шаг 4. Подключение сигнального кабеля. Естественно, что есть всего 2 разъема, к которым он может быть подключен. Непосредственно на штатном устройстве это выход – то есть Line-Out, а на усилителе, соответственно вход – Line-In.

Шаг 5. Подключение дополнительного кабеля. Так же есть 2 разъема. На магнитоле это B+Ant, а на усилителе Remote. Выполнить это обязательно, поскольку иначе система попросту не будет работать.
Шаг 6. Подключение к динамикам. Если у вас мостовой Пионер, то у него есть 2 канала. Они подключаются соответственно к «плюсу» и «минусу» динамика.
Шаг 7. Установка конденсатора. Накопительный конденсатор – это своего рода стабилизатор, который служит вспомогательным устройством для сети автомобиля, чтобы не возникло проблем с увеличением нагрузки. Он защищает и бортовую сеть, и усилитель от перепадов напряжения.
Шаг 8. Настройка. Этот этап строго индивидуален для каждого устройства и зависит от самого усилителя, от магнитолы и от наличия сабвуфера.

Если усилителя любителю музыки не хватает, то есть еще одно устройство для улучшения качества звука на большой громкости – это сабвуфер.

Как сделать из автомагнитолы усилитель своими руками

Усилитель из автомагнитолы самому

В силу некоторых причин многие автолюбители не торопятся избавляться от отслуживших свой срок старых автомагнитол. Их нисколько не смущает ни устаревший дизайн этого допотопного устройства, ни то, что его кассетоприёмник давно уже не использовался по назначению и настройки эквалайзера настолько примитивны, что чистота звучания регулируется лишь рукояткой громкости самой автомагнитолы.В этом случае существует всего три причины стойкой любви владельца авто к своему «патефону»:

Сентиментальность;
Глухота;
Цена новой и хорошей автомагнитолы составляет значительную часть стоимости самого автомобиля.

Так как в первых двух причинах компетентны сугубо медицинские работники, то я предлагаю рассмотреть третий вариант, в котором выложена настоящая инструкция о том, как сделать своими руками усилитель звука из автомагнитолы, которую вы уже собирались выбрасывать.

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

Микросхема LM7805

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.
