Салазки для автомагнитолы 1 din своими руками

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Создаем форму.

Итак у нас есть основа, в виде родной детали или стеклопластиковой основы (про неё читайте здесь).

Мы расположили ответную часть (рамку магнитолы, шахту, деревянную панель и т.п.), которая будет сопрягаться с магнитолой относительно основы. Теперь необходимо закрепить эту ответную часть чтобы она не двигалась пока мы будем создавать форму. К сожалению, фото об этом этапе изготовления переходной рамки у нас не осталось, поэтому будем использовать фото изготовления подиумов, все равно технология одинаковая:

На фотографии к стеклопластиковой основе на стойках закреплено кольцо под динамик. Конечно, в случае изготовления переходной рамки стойки можно взять и поменьше но суть остается.

В примере с Mazda 6 мы закрепили металлическую шахту от магнитолы к пластиковой основе саморезами:

Затем берем хорошо тянущуюся ткань и обтягиваем то что получилось, чтобы создать форму. В качестве ткани можно взять простые женские колготки (с большой плотностью) или акустическую ткань (радиоткань). Главные требования к ткани — чтобы хорошо тянулась и была достаточно тонкой, чтобы хорошо пропитывалась полиэфирной смолой.

Если у вас основой является «родная» пластиковая деталь то с большой вероятностью полиэфирная смола не приклеится хорошо к пластику, поэтому заранее обработайте поверхность пластика грубой наждачкой, обезжирьте. Ткань лучше тоже дополнительно закрепить на пластике, например скобами из мебельного степлера или супер-клеем, иначе велика вероятность того что после затвердевания ткань отвалится от пластика, а нам этого точно не хочется.

Ткань аккуратно натягиваем на детали, чтобы получилась форма. При определенной сноровке можно получить очень красивые формы. Затем тщательно пропитываем ткань полиэфирной смолой, следим чтобы она хорошо приклеилась к деталям. Вот как это выглядит на примере подиума:

Ждем пока полиэфирка высохнет и накладываем несколько слоев стекломата для жесткости. Я рекомендую использовать именно стекломат, т.к. он гораздо охотней принимает форму чем стеклоткань, да и стоит дешевле. Стеклоткань хорошо использовать на больших и плоских поверхностях, а в нашем случае стекломат с небольшой плотностью, например 300гр/м². Советов по работе с полиэфирными смолами и стекломатом очень много в интернете, поэтому я не буду здесь их повторять. Еще раз повторю только то что полиэфирная смола плохо клеится к пластику, поэтому нужно сделать его максимально шершавым, чтобы смоле было за что держаться и лучше закрепить ткань дополнительно скобами или еще как-нибудь. В перерывах между слоями неплохо было бы примерить то что получается на место в автомобиль, дело в том что при высыхании деталь может «повести», и придется все переделывать. Особенно аккуратно обращайтесь с тонкими пластиковыми рамками — не перетягивайте ткань.

После того как вы набрали требуемую толщину (а она зависит от того какая механическая прочность нужна в итоге, например будет ли магнитола крепиться к рамке), мы обрабатываем поверхность наждачной бумагой и шпаклюем. Вот что приблизительно мы должны получить:

Где взять

Прошивка магнитолы Android построена на основе продукта, разрабатываемого компанией Google. Производители головных устройств дорабатывают программу с учетом конструктивных особенностей изделия. Пользователь может самостоятельно узнать версию прошивки, которая обозначается цифрами, разделенными точкой. Первая цифра в коде обозначает версию программы, числа после точки позволяют определить модификацию. Описания отличий программного кода приводятся на сайте производителя автомобильных проигрывателей.

Прошивка для китайских магнитол на базе Андроид включает в себя базовую часть (ядро) и дополнительные программы и утилиты, перечень опций зависит от процессора головного устройства. Оригинальные версии обновления находятся на сайте производителя акустического блока. Существуют альтернативные версии программного обеспечения, отличающиеся внешним оформлением диалоговых окон и перечнем дополнительных программ. Недостатком прошивки, доработанной сторонними авторами, является риск некорректной работы автомагнитолы.

В части магнитол используется программное обеспечение, построенное на базе Windows CE. Для обновления допускается использовать только продукт, выпущенный корпорацией Microsoft. При попытке установить программы Google оборудование покажет ошибку и отключится.

GPS антенна

После установки магнитолы в автомобиль убедитесь что GPS антенна установлена правильно, например на лобовое стекло, проверьте что GPS спутники работают, если же спутники программа не показывает скорее всего сигнал блокируется и нужно поменять расположение антенны.

Какие могут быть проблемы:

Если в течении эксплуатации магнитолы перестали ловить спутники мы рекомендуем проверить GPS модуль и чип. Установите с Play Market приложение GPS TEST, запустите, если показывает ваши координаты и скорость при движении значит модуль работает. В таком случае просто переустановите навигацию.

Если программа GPS тест не показывает скорость и координаты — проблема или в самой GPS антенне или GPS чипе в системе магнитолы. Поменять GPS Антенну не проблема, а чип придется менять электрику.

Как самому сделать усилитель звука для магнитолы на микросхеме

На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.

Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.

Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.

Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.

Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

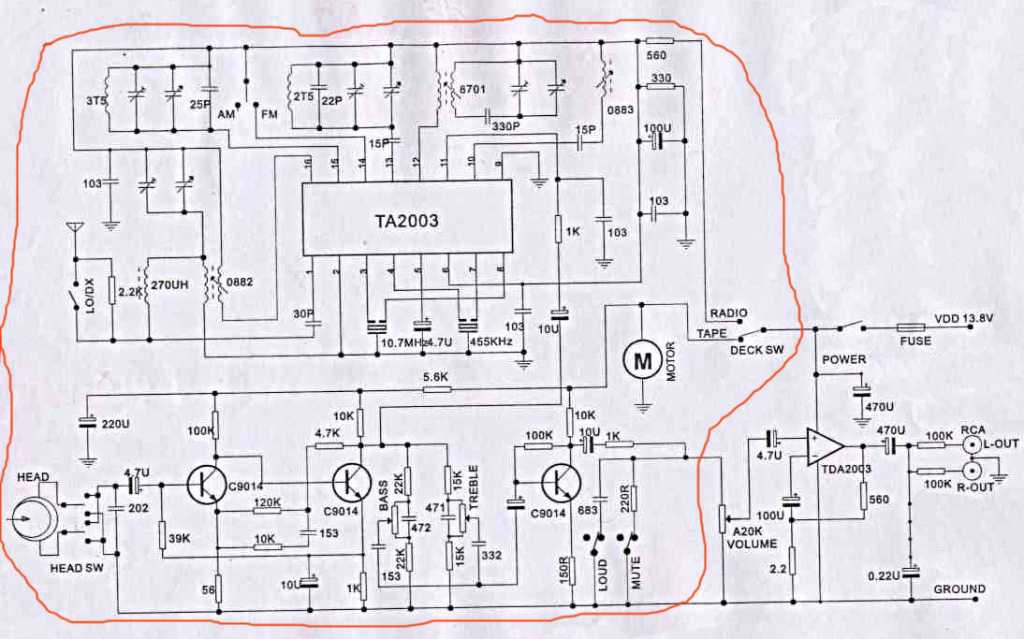

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»

Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

Блок питания;- акустику;- корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Процесс изготовления музыкального центра из автомагнитолы и системного блока своими руками

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

Прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах. Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Как изготовить переходную рамку для магнитолы своими руками?

Казалось бы, при таком огромном выборе переходных рамок которые есть сейчас в продаже кому придет в голову изготавливать рамку под магнитолу своими руками? Однако такой запрос в поисковиках является довольно популярным. Почему? Возможно, кому то нужно изготовить переходную рамку на редкий автомобиль, рамки на который не изготавливаются серийно. Возможно, рамка делается не для стандартной магнитолы а например для установки планшета в автомобиль. Попробуем рассказать о самостоятельном изготовлении переходной рамки подробно, ведь раньше нам довольно часто приходилось это делать.

Компьютер в машине своими руками вместо штатной автомагнитолы

Статья написана не мной, а только опубликована с разрешения автора.

Предыстория

У меня toyota corolla 2003 года, с завода на официальные машинки ставили только кассетные магнитолы. Конечно, кассеты в магнитолу я не ставил ни разу, обходился радио и фм модулятором.

Не сказать, что я особо притязателен к музыке, но конечно хотелось чего-то более. Какие были варианты:1. Поставить рамку на 1 или 2 дин и поставить обычную магнитолу.2. Купить за 70$ родную, на eBay но уже с дисками. Но без мп3 :)3. Купить за 600$ крутую, прямо под мою машину, со всем…

Но не один мне особо не нравился…1. обычные магнитолы лишали бортового компьютера.2. Шило на мыло :)3. Дороговато и не очень нравились…

Вот и пришло решение поставить компьютер в машину. Вот что было ДО и ПОСЛЕ. Интересно? Добро пожаловать под хабракат =)До:

Основная часть

Сразу, конечно же, я не бросился все делать, а довольно долго собирал все необходимое

Оказалось, что 60% у меня уже было или легко доставалось у друзей и родственников.

Немного опишу комплектацию — Конечно все началось с материнки:Это PCM-9386. Основное преимущество это пассивное охлаждение, и очень маленький размер. Но процессор всего 600мгц. Память 512 мб.Цена: все трофейное, уже было до начала проекта.

Как носитель инфы стоит флэшка КФ 4гиг на ней стоит система, и винчестер 40гиг 2,5.Цена: тоже все было.

Питание.Маленький блок питания от 12v. В машине не стоит, не каких преобразователей на 220в максимальное напряжение 12в.

Цена: около 20 — 30$ (мне достался бесплатно)

ЗвукКонечно, нельзя подключить автомобильные колонки прямо к компу, пришлось выдумать звуковую схему:USB звуковая + фильтр по питанию ДАЛЕЕ еще аудио фильтр (изолятор земли:) ДАЛЕЕ Усилитель ДАЛЕЕ колонки.Не было задачи сделать супер звук, как я уже говорил до этого я ездил с фм модулятором и колонки остались родные.

USB Sound 5.1Цена: 16$ на eBayПлатка реально выдает 5.1, но в машине используется только стерео. Плата бралась на вырост и с надеждой избавится от помех. Кстати помехи это отдельная тема — перед установкой о них даже не задумываешься, но при тестовом включении понимаешь, что это жесть, слышишь все: как включается винчестер и работает камп, обороты двигателя — генератор.

Долго игрался с разными фильтрами, полностью от помех избавил только этот:Цена:8$ все тамже :)По поводу этого фильтра, а точнее подобных ему, много обсуждений в интернете, что он искажает звук, но особых искажений я не заметил.

Усилитель:Китайское чудо на 4 канала, и якобы огромную мощность. Вместо штатной магнитолы хорошо играет, по моему мнению…Цена: 26$ ebay

Купил рамку под 2 дин.Цена: 15$

Самая дорогая часть это монитор:Цена: 320$Это монитор для ленивых. Он точно под 2 дин, с точскрином, 2 ав входами, автоматическим включением(не надо каждый раз включать ручками), и автоматическим переключением на заднюю камеру.

Также был куплен юсб хаб с внешним питанием.Цена:19$

И беспроводная клавиатура с трекболом.Фотки не нашел.Цена: 40$ вроде…

USB GPS — уже был, спрятал под торпедой, принимает нормально.USB to OBD2 — купил за 10$ полгода назад, считывает показания датчиков в реальном времени и коды ошибок.

Еще немного фоток:

Процесс установкиРаботающая системаСтавим Винду на комп (кот в комплект поставки не входит =)Вид на материнку сверху (видим карту памяти CF)Cтавим драйвера на что-то… =)

Заключение

Вот вроде и все. Еще всякие кнопочки, провода, предохранители, и прочая мелочевка…

Корпус для материнки сделал из корпуса от 16 портового свича (железная коробка). Корпус находится прямо за монитором.Усилитель расположился в бардачке между сидениями. Для этого его пришлось немного уменьшить…Поставил оболочку для удобного управления с тачскрина.Какие основные функции реализованы:— Мультимедиа — музыка, клипы, фильмы…— GPS — стоит iGo 8— OBD — слежение за параметрами автомобиля.— Интернет — можно следить, где находится машина по гугл картам, как из машины, так и из дома.

Какие будут реализованы:— Камера заднего вида (все готово чтоб поставить, но камеру я сломал)— Видео регистрация— Наблюдение за давлением в шинах — пока устройства под камп дороговаты ~ 250$, немного подождем.— Радио, да радио пока нет купил фм радио, но оно плохо принимает.

Самостоятельное изготовление антенны для автомагнитолы

Внешние антенны для автомобильной магнитолы — это сравнительно дорогой товар, к которому не всегда применимо понятие «высокое качество». Выбрать антенну (диполь) в магазине можно в любой момент, но в этом не много смысла, если вы обладаете минимальными инженерными навыками.

Самостоятельное изготовление автомобильной антенны.

Мы рассмотрим, как сделать ресивер для автомагнитолы своими руками. Вам не потребуются сложные материалы — только желание сэкономить и немного времени. По тому же принципу вы сможете оформить диполь для дома, офиса и других мест, где есть сигнал и возможна работа FM-приёмника.

Немного об FM-антеннах

Те ресиверы, которые можно найти в магазинах автотоваров сегодня, поддерживают довольно узкий диапазон частот. Они ориентированы на мировые стандарты, поэтому «выжать» из антенны для автомагнитолы по максимуму не получится.

Перед тем как приступить к изготовлению диполя своими руками, определитесь с назначением антенны:

Активная. Это вариант приёмника сигнала со встроенным усилителем. Она может улавливать сигнал на больших расстояниях, нежели пассивная. Если вы используете автомагнитолу только в городе — обходитесь более простым вариантом.
Пассивная. Такие антенны позволяют принимать вещание местных радиостанций с достаточной мощностью. Они работают без усилителя и проще в изготовлении своими руками, чем активные.

А также различать уловители сигнала можно по принципу установки:

Внутренние. Их, как правило, располагают в салоне автомобиля. Если вам нужен активный диполь, лучше сделать его внутренним.
Внешние. Эти уловители обычно располагают снаружи корпуса автомобиля. Так удаётся компенсировать небольшую мощность пассивных антенн.

Антенну, сделанную своими руками, вы сможете подогнать под любой корпус автомобиля.
Чтобы сделать уловитель сигнала для FM-радио лично, вы потратите гораздо меньше средств, чем при его покупке.
Вы не будете иметь проблем с высотой диполя.
Монтировать заводскую конструкцию сложнее, чем сделать монтаж самодельной.
С большой вероятностью вы получите лучшее качество приёма.

Чтобы сделать уловитель сигнала для магнитолы своими руками, не понадобится много деталей. Вам будут нужны:

анкерный болт;
принадлежности для паяния;
мягкая проволока из меди (около 3 м);
пластиковый чехол;
принципиальная схема для усилителя, транзистор KT368A, резисторы и конденсаторы (для активного диполя).

Создаём антенну

Намотайте проволоку на анкерный болт. Следите за плавностью витков, они не должны перехлёстываться.

Припаяйте к обмотке вокруг болта провод, который будет вести к магнитоле. Подберите пластиковый чехол для получившейся конструкции.

Теперь можно установить антенну на крышу своими руками. Это можно сделать несколькими методами:

используя магниты;
при помощи качественных присосок;
струбцинами;
способом встраивания;
врезными методами;
с помощью резьбового соединения.

Расположите провод, протянув его вдоль корпуса, желательно — вдоль одной из стоек автомобиля. Создать усилитель для активной антенны своими руками — дело не для новичка. Если вы решились на это — найти материалы можно в радиомагазине, а схемы — в интернете.

Полезные советы

Кузов автомобиля может как способствовать повышению дальности и качеству приёма сигнала, так и мешать. Место, куда выполняется установка автомобильной антенны, играет большую роль. Идеальное место — центр крыши автомобиля (пересечение диагоналей).
Рядом с уловителем не должно находиться посторонних металлических предметов.
Не используете приведённые приёмы, если хотите сделать универсальный ресивер (для радио, мобильной и спутниковой связи, ТВ). Комбинированные диполи лучше приобретать в готовом виде. Хотя и их можно сделать своими руками.
Лучше не устанавливайте внутренний диполь, если боитесь повредить интерьер автомобиля. Приёмные полосы испортятся при демонтаже.
Максимально защитите уловитель сигнала от внешней среды. Иначе окислятся контакты, могут проржаветь все детали конструкции.

Выводы

Мы рассмотрели, как сделать простой, но эффективный диполь для автомагнитолы своими руками. Надеемся, инструкция поможет вам сэкономить время, деньги и нервы.

NastroyVse.ru

Схема электрических подключений

Как сделать рамку

Заводские переходные рамки для автомагнитол не охватывают всего спектра выпускаемой продукции. Для изготовления элемента используются изделия аналогичного назначения, позаимствованные от других машин. Встречаются конструкции, изготовленные из древесины или органического стекла, которые затем шпаклюются и окрашиваются под цвет салона автомобиля.

1 DIN

Изготовление рамки под 1 DIN магнитолу практикуется для монтажа дополнительного проигрывателя, при этом в автомобиле сохраняется штатное аудиоустройство. Перед тем как сделать рамку, требуется определиться с местом установки будущей конструкции. Точка монтажа должна обеспечить видимость дисплея магнитолы и доступность элементов управления с места водителя.

Для удержания головного устройства необходимо изготовить пластиковую или железную рамку, которая крепится к приборной панели или расположенному внутри металлическому каркасу. Монтажная шахта магнитолы крепится к силовой части конструкции винтами. После этого требуется оклеить пластик приборной панели малярным скотчем, поскольку на следующем этапе происходит формирование корпуса рамки для 1 DIN магнитолы из скульптурного пластилина.

Пластилин перед нанесением рекомендуется прогреть на теплой батарее, затем материал наносится послойно на место установки оборудования. Каждый слой плотно прижимается к предыдущему, что позволяет избежать воздушных пустот. После формирования основной конфигурации корпуса требуется охладить материал в течение 2-3 часов, а затем наносится финишный слой пластилина, формирующий внешний облик конструкции. Окончательная обработка поверхности проводится пальцами, смоченными в растворителе.

После этого требуется закрыть панель приборов и сидения чехлами; полученный корпус заливается полиэфирной смолой. Полученная матрица используется для изготовления готовой переходной рамки, которая затем шлифуется и подгоняется по месту монтажа. Для изготовления подобного изделия требуется опыт работы с полиэфирными смолами, т.к. при отсутствии знаний можно необратимо повредить элементы отделки салона автомобиля. Дополнительно требуется доработать акустическую проводку для обеспечения работоспособности 2 проигрывателей.

С чего начать?

Начать проще всего с оригинальной детали автомобиля, которая находится на том месте где будет стоять магнитола. Например, крышка «бардачка» на панели Мазда 6:

Будет очень удобно если у вас есть какая-то такая штатная деталь, которую можно распилить и взять за основу, так как она уже имеет правильную форму, становится на место без зазоров, имеет штатные крепления, которые можно использовать в дальнейшем.

Или вот еще пример установки на Nissan 300Z — хозяин не хотел ставить магнитолу вниз на штатное место, попросил нас поставить наверх вместо бардачка. Крышка его была удобным стартом для изготовления переходной рамки:

Что делать если у вас нет этой детали которую можно «испортить» — ведь обратно уже ничего не вернешь? Придется изготовить эту основу самостоятельно, ведь суть этой работы состоит в том чтобы подогнать одну поверхность (приборную панель в данном случае) к другой (магнитоле) и поэтому нам нужно то, что хорошо сочетается с приборной панелью, в качестве основы.

Изготавливать основу можно из фанеры, стеклопластика или пластика (последний вариант менее предпочтителен, т.к. к пластику полиэфирная смола потом будет плохо клеиться). Изготавливать основу из фанеры может быть очень трудоемко, особенно если поверхность приборной панели имеет значительную кривизну в месте где должна быть расположена магнитола. Однако если поверхность плоская то использовать фанеру может быть удобно, это дешевый и легко обрабатываемый материал.

Изготовление основы из стеклопластика (как сделать читайте здесь) тоже трудоемкий процесс, поэтому как я уже говорил, использовать «родную» деталь в качестве основы для будущей рамки является наиболее предпочтительным вариантом.
