Короткое замыкание в электросети автомобиля превращает дорогой интерьер в пепелище за считанные минуты. В мощных аудиосистемах токи достигают огромных значений, что делает риск перегрева проводов реальностью. Правильный выбор предохранителя для автозвука — это единственный способ предотвратить пожар при обрыве изоляции или сбое в усилителе. В этой статье вы разберетесь, как рассчитать номинал защиты, какой тип плавкой вставки выбрать и где именно установить устройство, чтобы система работала безопасно.
Что такое предохранитель в автозвуке: роль устройства в защите аудиосистемы и автомобиля
Предохранитель представляет собой слабое звено в электрической цепи, которое разрывает соединение при превышении допустимого тока. Его главная задача — защитить не сам усилитель, а силовой кабель от расплавления и последующего возгорания. Когда происходит короткое замыкание, ток резко возрастает, металлическая перемычка внутри предохранителя нагревается и перегорает, мгновенно обесточивая линию.
Без этого элемента любой пробой изоляции силового провода на кузов автомобиля приведет к тому, что кабель начнет работать как нагревательный элемент. Из опыта скажу, что многие новички ошибочно полагают, что встроенных предохранителей в самом усилителе достаточно. Это опасное заблуждение, так как они защищают внутренние платы устройства, но никак не защищают многометровый участок провода от аккумулятора до усилителя.
Основные параметры выбора: ток, напряжение и тип плавкой вставки
При подборе защиты ориентируются на три ключевых показателя. Первый — номинальный ток (амперы), который определяет порог срабатывания. Если поставить слишком слабый предохранитель, он будет сгорать при каждом мощном ударе баса. Слишком сильный просто не сработает вовремя, позволив кабелю загореться.
Второй параметр — вольтаж. Для стандартных систем автозвука это 12 или 24 вольта. Важно, чтобы напряжение разрыва было выше рабочего напряжения сети. Третий момент — тип плавкой вставки. Она может быть выполнена из цинка, меди или специальных сплавов. От материала зависит скорость реакции на скачок тока и точность срабатывания.
Номинал — это максимальный ток, который устройство пропускает через себя без повреждений в течение длительного времени. Важно понимать, что реальный ток срабатывания может немного отличаться от цифры на корпусе из-за температуры окружающей среды.
Связь сечения кабеля и номинала предохранителя: почему это критически важно
Существует жесткая зависимость между толщиной жилы провода и максимально допустимым током. Сечение кабеля (площадь поперечного сечения жилы в мм²) определяет, какой объем электронов может пройти через металл без критического перегрева. Если установить предохранитель с номиналом 150А на кабель, рассчитанный на 80А, провод превратится в раскаленную нить еще до того, как защита сработает.
Я всегда рекомендую подбирать предохранитель исходя из возможностей кабеля, а не только из аппетитов усилителя. Если ваш усилитель потребляет больше, чем может выдержать кабель, нужно менять кабель на более толстый, а не ставить более мощный предохранитель. Это базовое правило безопасности в монтаже автозвука.
Таблица 1: Соответствие сечения кабеля и рекомендуемого номинала предохранителя
| Сечение кабеля (мм²) | Материал жилы | Рекомендуемый номинал (А) | Максимальный ток (А) |
|---|---|---|---|
| 16 мм² | Медь (OFC) | 60 — 80 | 100 |
| 25 мм² | Медь (OFC) | 100 — 120 | 150 |
| 35 мм² | Медь (OFC) | 150 — 200 | 250 |
| 50 мм² | Медь (OFC) | 200 — 300 | 400 |
Примечание: актуальные данные по сечениям и токам стоит уточнять в технической документации производителя вашего кабеля.
Пошаговый алгоритм расчета: как определить необходимый номинал
Для точного определения ампеража используется простая математическая логика, учитывающая мощность оборудования и потери в сети.
- Сложите суммарную номинальную мощность всех усилителей в системе (в Ваттах).
- Разделите полученную сумму на рабочее напряжение бортовой сети (обычно берут 14.4В для заведенного авто).
- Умножьте результат на коэффициент эффективности (КПД). Для большинства усилителей класса AB он составляет около 0.6, для класса D — 0.8. Это нужно, так как часть энергии уходит в тепло.
- Добавьте запас прочности около 20%, чтобы предохранитель не сгорал при кратковременных пиках нагрузки.
- Сравните полученное значение с максимально допустимым током для вашего сечения кабеля.
- Если расчетный ток выше предела кабеля — замените кабель на более толстый.
- Выберите ближайший стандартный номинал предохранителя, который не превышает предел прочности кабеля.
На практике это выглядит так: если система потребляет 100А, а кабель выдерживает 120А, ставим предохранитель на 100-120А. Если кабель выдерживает только 80А, то даже при потреблении в 100А ставить предохранитель на 100А нельзя — только менять провод.

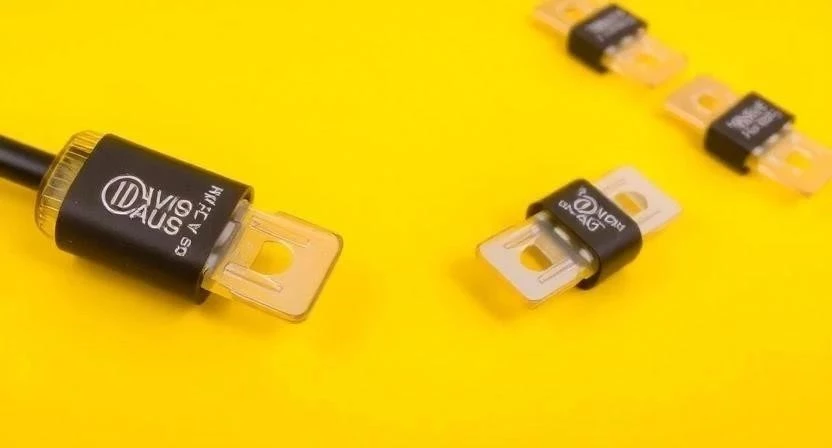

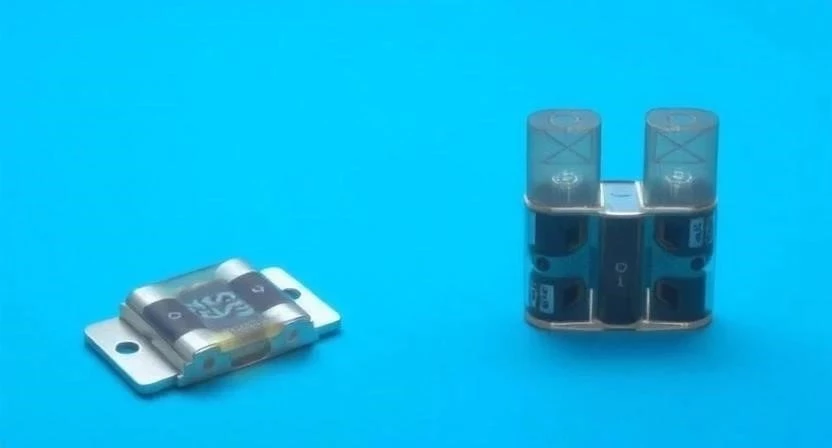

Типы предохранителей: обзор ANL, MIDI, Maxi и других видов
В автозвуке используются разные форм-факторы защиты, каждый из которых имеет свои особенности монтажа и надежности.
ANL — самый популярный вариант для силовых линий. Они имеют плоский корпус и надежно зажимаются болтами в специальных держателях. Отличаются высокой точностью срабатывания и способностью выдерживать большие токи.
MIDI и Maxi — более компактные варианты, часто применяются в распределителях или для питания менее мощных компонентов. Они проще в замене, но их держатели иногда менее устойчивы к вибрациям, чем ANL.
AGU — цилиндрические предохранители. Встречаются реже, считаются менее надежными из-за возможного неплотного прилегания к контактам в держателе.
Таблица 2: Сравнение типов предохранителей
| Тип | Преимущества | Недостатки | Применение |
|---|---|---|---|
| ANL | Высокая надежность, точный номинал | Громоздкие держатели | Основная силовая линия |
| MIDI | Компактность, быстрая замена | Меньший порог тока | Питание аксессуаров, малых УС |
| Maxi | Простота монтажа | Средняя надежность контактов | Средние по мощности системы |
| AGU | Низкая стоимость | Риск окисления контактов | Бюджетные сборки |
Правила установки: где и как правильно разместить предохранитель в цепи
Место установки предохранителя определяет, какую часть провода он защищает. Основное правило: защита должна стоять как можно ближе к источнику питания (аккумулятору).
- Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30-45 см.
- Держатель должен быть жестко закреплен на кузове, чтобы исключить вибрации и случайное смещение.
- Используйте только качественные клеммы, обжатые специальным инструментом, а не пассатижами.
- Избегайте установки предохранителя в местах, где кабель может перетереться об острые края металла.
- Обеспечьте доступ к предохранителю для быстрой замены без разбора всей панели.
- Следите, чтобы провода в держателе были затянуты плотно, но без чрезмерного сжатия изоляции.
Если вы ставите предохранитель в конце линии (у усилителя), то в случае замыкания на всем протяжении кабеля от аккумулятора до этого места, провод просто сгорит, так как ток не встретит сопротивления предохранителя. Это критическая ошибка монтажа.
Типичные ошибки при выборе и монтаже: что приводит к перегоранию или пожару
Многие владельцы авто пытаются сэкономить или упростить процесс, что приводит к печальным последствиям. Самая частая ошибка — установка «перемычки» из обычного провода вместо сгоревшего предохранителя. Это прямой путь к пожару, так как система остается абсолютно беззащитной.
Другая проблема — использование дешевых китайских держателей из тонкого алюминия. Они окисляются, создают высокое сопротивление, начинают греться и в итоге плавятся вместе с изоляцией провода. Из опыта скажу, что качественный медный держатель окупает себя уже при первой серьезной нагрузке.
Таблица 3: Список типичных ошибок и их последствия
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Слишком высокий номинал | Расплавление кабеля при КЗ | Соблюдать таблицу сечений |
| Установка в конце цепи | Пожар при пробое кабеля в салоне | Ставить в 30 см от АКБ |
| Плохой контакт в держателе | Локальный перегрев и оплавление | Использовать качественные клеммы |
| Замена предохранителя проволокой | Полная потеря защиты системы | Менять только на штатный номинал |
Почему предохранитель постоянно перегорает: диагностика причин и способы решения
Если предохранитель сгорает регулярно, это сигнал о серьезной проблеме в системе. Первым делом стоит проверить наличие короткого замыкания. Возможно, изоляция кабеля перетерлась о металл кузова. В таком случае замена предохранителя на более мощный только усугубит ситуацию, увеличив температуру в месте пробоя.
Второй причиной является перегрузка. Если вы установили слишком мощный сабвуфер и усилитель, который потребляет больше тока, чем может дать ваша электросеть, предохранитель будет срабатывать при пиковых нагрузках. Здесь поможет либо установка дополнительного аккумулятора, либо переход на более мощный кабель и соответствующий номинал защиты.
Также стоит обратить внимание на качество самого предохранителя. Иногда дешевые вставки имеют отклонение от номинала в 20-30% в меньшую сторону. Я однажды столкнулся с ситуацией, когда «стоамперник» сгорал при токе в 70А просто из-за брака материала плавкой вставки.
Когда пора менять кабель или усилитель: признаки износа системы
Силовые элементы автозвука не вечны. Со временем медь окисляется, а изоляция теряет эластичность. Одним из главных признаков износа является заметный просад напряжения при нагрузке. Если вольтметр показывает резкое падение ниже 12В при ударе баса, а кабель при этом становится теплым на ощупь — значит, сечение провода уже не справляется с током.
Окисление контактов в местах соединений также приводит к росту сопротивления. Это вызывает нагрев и может привести к ложному срабатыванию предохранителя. Если вы заметили позеленение или потемнение меди в клеммах, их нужно зачистить или заменить.
Я заметил, что дешевые алюминиевые провода (CCA) изнашиваются в разы быстрее медных. Они становятся хрупкими и начинают «сыпаться» внутри изоляции, что ведет к резкому увеличению сопротивления и перегреву системы. В таком случае замена кабеля на чистую медь (OFC) — единственный надежный выход.
FAQ: Ответы на частые вопросы
1. Можно ли ставить предохранитель большего номинала, если старый часто горит?
Категорически нет. Предохранитель защищает кабель. Если он горит, значит, либо есть замыкание, либо кабель слишком тонкий. Увеличение номинала может привести к пожару.
2. Что лучше: медный кабель или CCA (алюминий с напылением)?
Медь (OFC) значительно лучше. Она имеет меньшее сопротивление и более долговечна. Для мощных систем CCA не рекомендуется.
3. Нужно ли ставить предохранитель на массу (минусовой провод)?
Нет, предохранители ставятся только на плюсовую линию. Минус соединен с кузовом автомобиля, который сам по себе является проводником.
4. Поможет ли установка конденсатора, чтобы предохранитель не горел?
Конденсатор сглаживает кратковременные пики, но не решает проблему общего недостатка сечения кабеля или короткого замыкания.
5. Как проверить, исправен ли предохранитель, без замены?
Используйте мультиметр в режиме «прозвонки». Если прибор показывает бесконечность или не пищит — плавкая вставка разорвана.
6. Влияет ли длина кабеля на выбор номинала предохранителя?
Длина влияет на падение напряжения, но не на номинал защиты. Предохранитель подбирается под сечение кабеля, независимо от его длины.
7. Можно ли использовать автомобильные плоские предохранители для силового кабеля?
Только для маломощных аксессуаров. Для основного питания усилителей они слишком слабы и не обеспечат надежного контакта.
8. Что делать, если предохранитель сгорел сразу после установки?
Не ставьте новый. Сначала проверьте всю линию на наличие короткого замыкания и убедитесь, что усилитель исправен и не имеет внутреннего пробоя.
