При подключении мощного сабвуфера или многоканального усилителя многие автовладельцы сталкиваются с неприятным симптомом: на высокой громкости звук начинает искажаться, а головная оптика автомобиля заметно подмигивает в такт басовым партиям. В 80% случаев причиной становится не слабость генератора, а экономия на питающей проводке. Растущая популярность мощных автомобильных аудиосистем делает грамотный выбор силовых проводов ключевым фактором стабильной работы техники. Понимание того, как выбрать силовые кабели для автомобильного усилителя, убережет оборудование от перегрева, а звук сделает собранным и динамичным. Ниже разберем материалы проводников, расчет сечения, правила прокладки и способы защиты бортовой сети.
Назначение и функции силового кабеля в автозвуке
Силовой кабель в автомобильной аудиосистеме выполняет роль магистрального трубопровода, по которому электрическая энергия поступает от аккумулятора и генератора к потребителям. Автомобильный усилитель — это устройство с высоким мгновенным потреблением тока. На пиках басовых нот потребление может прыгать от нескольких ампер до сотен ампер за доли секунды. Если кабель для автоусилителя имеет слишком высокое внутреннее сопротивление, он начинает работать как ограничитель тока и нагреватель.
Недостаток питания приводит к просадкам напряжения на зажимах усилителя. В момент просадки ниже 11–12 Вольт встроенный блок питания усилителя перестает выдавать заявленную мощность, сигнал начинает клипповать (обрезать верхушки синусоиды), что быстро приводит к перегреву звуковой катушки динамика и её сгоранию. Качественная линия питания гарантирует, что усилитель получит всю необходимую энергию без задержек и потерь.

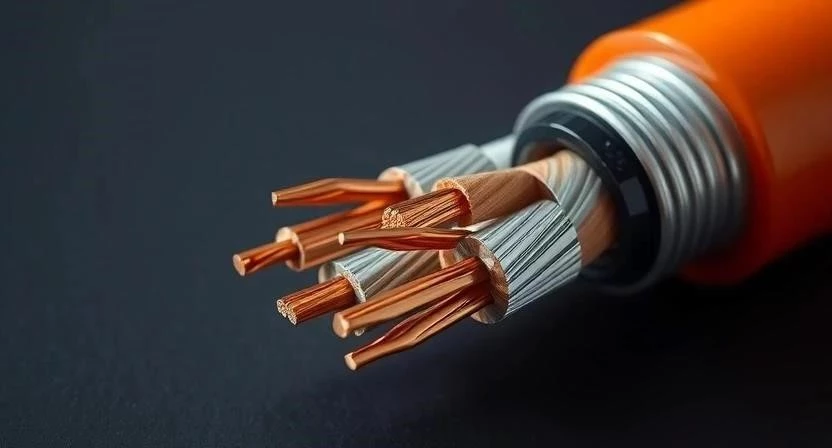

Материал проводника: медь (OFC) или омедненный алюминий (CCA)
На рынке представлено два основных типа проводников: чистая бескислородная медь (OFC — Oxygen Free Copper) и омедненный алюминий (CCA — Copper Clad Aluminium). Разница между ними принципиальна и напрямую влияет на стабильность работы автозвука.
Медь обладает высоким коэффициентом проводимости и низким удельным сопротивлением. Проводник OFC устойчив к изгибам, практически не окисляется на воздухе при грамотной изоляции и способен долговечно работать в агрессивных условиях автомобиля. Алюминиевый кабель (CCA) состоит из алюминиевой жилы, покрытой тонким слоем меди. Он существенно дешевле, однако его удельное сопротивление на 55-60% выше, чем у меди. Кроме того, алюминий хрупок на изгиб и быстро окисляется в местах контакта при попадании влаги, превращаясь в белый порошок.
| Параметр | Бескислородная медь (OFC) | Омедненный алюминий (CCA) |
|---|---|---|
| Удельное сопротивление | Низкое (около 0,017 Ом·мм²/м) | Повышенное (около 0,028 Ом·мм²/м) |
| Проводимость тока | Максимальная | Ниже на 35–40% при том же сечении |
| Срок службы и коррозия | Высокая стойкость, не разрушается | Быстро окисляется при контакте с влагой |
| Гибкость и прочность | Выдерживает множество изгибов | Ломается при частых изгибах и перетяжке |
| Цена силового кабеля | Высокая сегментная стоимость | Низкая, бюджетный вариант |
Расчет и выбор сечения кабеля по мощности и длине
Сечение проводника в автозвуке принято измерять в американских калибрах AWG (American Wire Gauge) или в квадратных миллиметрах (мм²). В системе AWG действует обратное правило: чем меньше цифра калибра, тем толще кабель. Для корректного подбора необходимо сложить номинальную мощность (RMS) всех усилителей в системе, разделить полученную сумму на КПД устройств (около 50-60% для класса AB и 80% для класса D) и рабочий диапазон напряжения (12 В).
Правильный алгоритм выбора сечения проводника состоит из следующих этапов:
- Определите суммарную чистую мощность (RMS) всех подключаемых усилителей.
- Учтите класс усиления для расчета реального потребления тока по формуле: Ток (А) = Мощность (Вт) / (12 В × КПД).
- Измерьте точную длину трассы от аккумулятора до места установки усилителя в багажнике.
- Найдите пересечение полученного тока и длины трассы в специализированной таблице сечений.
- Заложите запас по сечению на один шаг (например, вместо 4 AWG возьмите 2 AWG) для возможного апгрейда системы.
| Сечение (AWG / мм²) | Максимальный ток (А) | Мощность системы до 3 м (Вт) | Мощность системы до 5 м (Вт) |
|---|---|---|---|
| 8 AWG (8,3 мм²) | 40–50 А | до 400 Вт | до 250 Вт |
| 4 AWG (21,2 мм²) | 80–100 А | до 1000 Вт | до 600 Вт |
| 2 AWG (33,6 мм²) | 120–150 А | до 1500 Вт | до 1000 Вт |
| 0 AWG / 1/0 (53,5 мм²) | 200–250 А | до 2500 Вт | до 1800 Вт |
Влияние длины проводника и падение напряжения
Любой кабель обладает собственным электрическим сопротивлением, которое прямо пропорционально его длине. Чем длиннее силовые провода для авто, тем больше энергии рассеивается в виде тепла по пути к багажнику. Избыточная длина кабеля приводит к существенному падению напряжения (просадке).
Из личного опыта знаю: когда мы проложили трассу длиной 5,5 метров из 8 AWG кабеля к моноблоку мощностью 800 Вт, падение напряжения под полной нагрузкой достигало почти 2,2 Вольта. Усилитель выдавал плоский звук и грелся. Замена линии на 2 AWG медь полностью ликвидировала просады, вернув басу плотность и панч.
Требования к изоляции и оболочке силовых проводов
Качественный кабель для автозвука вынужден работать в суровых условиях: под капотом температура может подниматься выше +80 °C, а зимой опускаться до серьезных минусовых отметок. Оболочка должна надежно защищать токоведущие жилы от воздействия технических жидкостей и механических перетираний.
При выборе изоляции силового кабеля обращайте внимание на следующие параметры:
- Высокая гибкость (мягкий силикон или модифицированный ПВХ матовых оттенков).
- Устойчивость к моторному маслу, бензину и антифризу.
- Термостойкость без растрескивания и размягчения на жаре.
- Устойчивость к ультрафиолету и замерзанию на морозе.
- Достаточная толщина стенок для защиты от перетирания о технологические отверстия кузова.
Выбор клемм, наконечников и качество контактов
Качество питания автоусилителя определяется не только толщиной провода, но и качеством соединений. Место плохого контакта создает точечное сопротивление, которое під нагрузкой мгновенно греется, плавит изоляцию и может вызвать возгорание.
Для надежного обжима силовой жилы необходимо использовать медные луженые наконечники (ТМЛ). Обжим выполняется специальными гидравлическими или механическими клещами (пресс-клещами), но ни в коем случае не молотком или плоскогубцами. Готовое соединение обязано изолироваться термоусадочной трубкой с клеевым слоем, чтобы полностью перекрыть доступ кислорода и влаги к меди.
Защита системы: выбор и установка предохранителя
Главное правило автозвука, которое убережет машину от пожара: главный предохранитель защищает силовую линию (кабель), а не сам усилитель! В случае короткого замыкания провода на массу кузова предохранитель должен сгореть раньше, чем загорится изоляция кабеля.

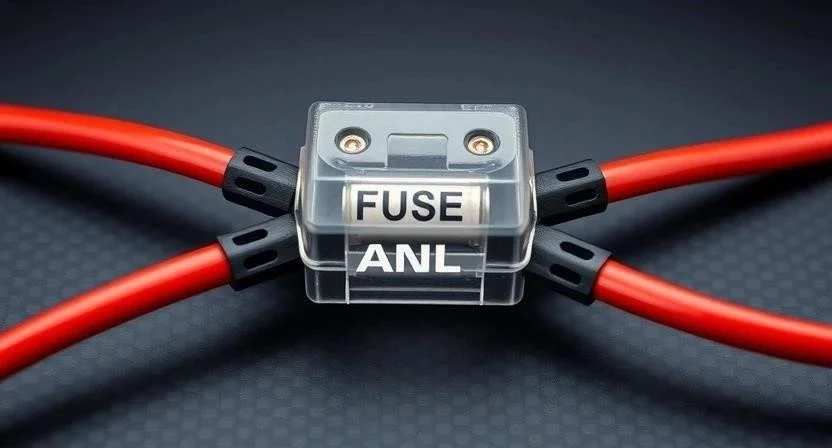

Держатель предохранителя (колба) должен размещаться на положительном кабеле как можно ближе к аккумулятору — на расстоянии не более 30 см от плюсовой клеммы. Существует два основных формата предохранителей: AGU (цилиндрические, для небольших токов до 60 А) и ANL / Mini-ANL (ножевые пластины, обеспечвающие надежный контакт под болт при токах от 60 до 300 А).
| Сечение кабеля (AWG / мм²) | Предохранитель для OFC (Медь) | Предохранитель для CCA (Алюминий) | Тип корпуса держателя |
|---|---|---|---|
| 8 AWG (8,3 мм²) | 40–50 А | 30–40 А | AGU / Mini-ANL |
| 4 AWG (21,2 мм²) | 80–100 А | 60–80 А | |
| 2 AWG (33,6 мм²) | 120–150 А | 100 А | ANL / Mini-ANL |
| 0 AWG (53,5 мм²) | 200–250 А | 150 А | ANL |
Пошаговый алгоритм монтажа силового кабеля
Правильный монтаж силового кабеля гарантирует пожаробезопасность и отсутствие посторонних наводок в акустике. Работы проводятся на обесточенном автомобиле.
- Снимите минусовую клемму с аккумулятора перед началом любых работ.
- Определите место прохода трассы из моторного отсека в салон через штатную резиновую заглушку в моторном щите.
- Защитите кабель в моторном отсеке специальной термостойкой пластиковой или тканевой гофрой (змеиной кожей).
- Проложите плюсовой кабель по левому или правому борту автомобиля под порогами.
- Уложите заземляющий кабель (массу) той же толщины и материала, что и плюс, от кузова к усилителю (длина массы не должна превышать 1 метра).
- Опрессуйте все концы проводов медными лужеными наконечниками с помощью пресс-клещей.
- Установите колбу с предохранителем около аккумулятора и надежно закрепите её на кузовных элементах.
- Зачистите место контакта массы на кузове до чистого металла от краски и грунтовочного слоя.
- Подключите провода к терминалам усилителя и убедитесь в отсутствии торчащих жилок.
- Установите предохранитель в колбу и накиньте минусовую клемму на аккумулятор.
Типичные ошибки при прокладке питания усилителя
Ошибки при организации питания бортовой аудиосистемы приводят к свисту в колонках, постоянным уходам усилителя в защиту или даже к возгоранию проводки.
На практике мне встречалась машина, в которой хозяин заземлил моноблок на ржавый болт крепления заднего сиденья, не зачистив лакокрасочное покрытие. В результате высокого сопротивления на массе усилитель уходил в аварийный режим при каждом сочном ударе бочки. После зачистки металла до блеска и нанесения токопроводящей смазки проблема полностью исчезла.
Список распространенных просчетов при монтаже:
- Прокладка силового кабеля в одном пороге вместе с межблочными (RCA) кабелями, из-за чего в колонках появляется гул генератора.
- Использование бытовых проводов (ПВС или ШВВП) с жесткой моножилой, не предназначенной для автомобильных вибраций.
- Установка предохранителя слишком далеко от аккумулятора или в багажнике возле усилителя.
- Проведение провода через металл кузова без защитной резиновой втулки или проходной гильзы.
- Скручивание жил руками без использования гильз или наконечников при зажиме в терминал.
- Использование тонкого провода массы при толстом плюсовом кабеле.
Как отличить качественный кабель от фальсификата
Недобросовестные производители часто идут на ухищрения: делают толстую оболочку из дешевого пластика, внутрь которой помещают тонкий пучок омедненного алюминиевого проводника. Чтобы купить кабель для усилителя из настоящей меди честного сечения, используйте проверенные способы проверки.
Простые методы оценки качества проводника:
- Тест срезом: зачистите кончик жилы и поскребите срез ножом. Если под темным золотистым слоем обнажается белый металл — перед вами алюминий (CCA). Медь остается рыжевато-красной по всей толщине.
- Тест огнем: поднесите кончик жил к пламени зажигалки. Алюминиевая жила быстро плавится, обугливается и осыпается серым пеплом. Медь лишь раскаляется и краснеет.
- Оценка веса: катушка с медным кабелем OFC весит примерно в 2,5–3 раза тяжелее аналогичной катушки с алюминием.
- Замер диаметра: снимите изоляцию и измерьте диаметр пучка жил штангенциркулем, чтобы рассчитать реальную площадь сечения по формуле S = π × r².
- Анализ гибкости: чистая многожильная медь в силиконовой рубашке сгибается мягко и не сохраняет изломов.
Обратите внимание: Цены, технические характеристики и комплектация проводов могут изменяться производителем. Актуальные спецификации уточняйте на сайтах брендов или у официальных продавцов перед покупкой.
Отказ от ответственности: Оценки качества звучания и поведение компонентов зависят от параметров конкретного автомобиля, генератора и акустики, поэтому являются мнением автора, основанным на личном опыте.
FAQ: Часто задаваемые вопросы
Можно ли использовать обычный строительный провод ПВС вместо автозвукового?
Строительный кабель ПВС имеет жилу из меди, но его изоляция не рассчитана на капотную температуру, а жилы более жесткие. На изгибах в автомобиле ПВС со временем может переломиться. Его использование допустимо как временная мера при условии качественной запрессовки, но лучше применять специализированный качественный кабель для автозвука.
Зачем менять штатный провод массы от аккумулятора на кузов?
Штатный провод массы рассчитан только на стандартное электрооборудование машины. Если вы ставите мощный усилитель, штатный тонкий провод станет узким горлышком. Его замена на толстый медный кабель (дублирование массы) предотвратит просадки напряжения.
Какое расстояние должно быть от аккумулятора до предохранителя?
Колба предохранителя должна устанавливаться на расстоянии не более 30 сантиметров от плюсовой клеммы АКБ. Чем короче незащищенный отрезок провода, тем ниже риск короткого замыкания при аварии.
Что произойдет, если поставить предохранитель большего номинала?
В случае короткого замыкания слишком мощный предохранитель не успеет сгореть вовремя. Кабель начнет разогреваться до температуры плавления изоляции, что приведет к пожару в машине.
Почему силовые кабели нельзя прокладывать рядом с межблочными?
Силовой кабель создает вокруг себя пульсирующее электромагнитное поле. Находящийся рядом межблочный кабель воспринимает эти наводки, и в динамиках появляется неприятный свист, меняющий тональность при нажатии на газ.
Можно ли соединять кабели разного сечения через дистрибьютор?
Да, от одного толстого кабеля 0 AWG через распределительный блок (дистрибьютор) можно развести питание на два усилителя проводами 4 AWG. При этом каждый выходящий провод меньшего сечения обязан защищаться отдельным предохранителем в дистрибьюторе.
Как узнать, из чего сделан кабель — медь или омедненный алюминий?
Срежьте жилу и поднесите к ней зажигалку. Алюминиевый провод сгорит и раскрошится за пару секунд, а медный лишь покалится и сохранит свою структуру.
Нужно ли защищать силовой кабель гофрой в моторном отсеке?
Да, защита гофрой в моторном отсеке обязательна. Она бережет изоляцию от перетирания об острые края кузова, защиты двигателя и воздействия высоких температур.
