Как подключить сабвуфер в машине, к магнитоле и усилителю

Как подключить активный Сабвуфер в машине – общие правила-законы

Вдаваться в полемику теоретических данных об функциональных отличиях одного типа сабвуфера от другого не кажется задачей, требующей повторения, причем, определение того, что такое активный сабвуфер, было описано ранее. Далее будут предоставлены рекомендации по вопросу, как наиболее верно осуществить подключение активного сабвуфера к штатной магнитоле или установленной своими руками.

Правильная замена штатной магнитолы

Прежде любых манипуляций с электроникой настоятельно рекомендуется провести элементарную технику безопасности: снимите клемму с аккумулятора. Далее следует провести силовой провод аккурат через весь салон до заветного места расположения будущего саба. От этого зависит и длина самого провода, не следует допускать, чтобы провод изгибался или скручивался. Для надежности по завершению протяжки желательно закрепить его позицию ж

Установка активного сабвуфера переходит к следующей важной фазе –далее необходимо извлечь магнитолу, воспользовавшись специальными пазами. Процесс рекомендуется проводить со знанием дела, не выламывая автомагнитолу насильственно

Подключение сабвуфера к штатной магнитоле – акт достаточно деликатный, желательно любыми способами узнать заранее, возможно ли взаимодействие одного с другим (в этом отличную роль сыграет схема подключения сабвуфера к автомагнитоле, если таковая имеется в комплекте). Сабу не требуется многое, достаточно наличие разъемов типа тюльпан красного и белого цвета с надписью SWрядом. Для колонок необходимы еще 4 выхода: 2 белых Rи 2 красных F (а что вы хотели, как подключить саб в машине, не используя проводов, еще никто не придумал). Далее следует подключение контроля за включением/выключением, дабы усилитель для сабвуфера в машину не работал все время, а мог регулироваться по необходимости. Если же вы являетесь закоренелым любителем басов, то установка усилителя в машину своими руками, а точнее, его питание, возможно напрямую напряжением в 12 В, однако, в этом случае другой головной болью станет скоротечный разряд аккумуляторной батареи. Таким образом, подключение сабвуфера активного к цепи питания возможна двумя способами.

При отсутствии у базовой магнитолы каких-либо выходов, обходной путь должен

Урал и Магнум-12. (Обзор и вскрытие)

заключаться в следующем. Все тюльпаны следует завести в усилитель с одной стороны, с другой же зачистить провода и подключиться напрямую к штатным проводам, которые тянутся к колонкам. Сабвуфер же подключается непосредственно к колонке. Необходимо не выветрить из головы, что установка сабвуфера и усилителя в машину обязательна должна заканчиваться заземление всей схемы, для чего приемлемо использовать короткий провод, обычно окрашенный в черный цвет (самому не запутаться). Его следует крепко закрутить с ближайшей гайкой, которая напрямую связана с кузовом двигателя. Завершающим шагом следует проверить правильность и надежность всех подключений, затем, настроив при помощи специальных регуляторов все параметры, можно заявить, что подключение активного сабвуфера к магнитоле, как и установка сабвуфера, в целом, успешно завершена.

Сабвуюер в приоре

Важным предметом в ваших руках должна стать схема подключения сабвуфера в машине (не стоит вспоминать в себе корни Кулибина, здоровье автомобиля может обойтись в приличную «копеечку»)

Не стоит также упускать из внимания, что сабвуфер в авто должен быть герметично и надежно закреплен, этому вопросу необходимо уделить отдельное внимание

В этом плане, автомастерские, конечно же, будут являться более компетентными специалистами, знающими, как установить сабвуфер и усилитель в машину, а также и, к сожалению, некоторые лазейки для того, чтобы извлечь большую выгоду от проведенной работы, к примеру, подключение сабвуфера к магнитоле без усилителя, что почти никак не скажется на заветном повышении качества или же подключение слабого и более дешевого усилителя. В этой связи, самостоятельная работа обернется для вас стопроцентным результатом, к тому же, существует возможность принятия «экзотических» решений, к примеру, у автолюбителя может появится желание узнать, как домашний сабвуфер подключить в машину, но это, повторяя известное выражение, уже совсем другая истори.

Программы для расчета корпуса сабвуфера

Speaker Box Lite

Одна из самых современных и удобных программ для расчета сабвуферов. Speaker Box Lite поможет вам быстро и удобно рассчитать корпус для сабвуфера, а так же нарисовать его эскиз и сделать раскрой материала. Cтроит графики АЧХ, учитывает передаточную функцию салона, основывается на параметрах Тиля — Смолла, дополнительно отображает импеданс системы, фазовую характеристику, групповые задержки и т.п.


JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.


BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.


Bassport

Узконаправленная программа, предназначена для расчета портов фазоинвертора для определенного объема, полноценно корпус в ней не рассчитать

Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы, расстояния до стенок и перегородок


UniBox (Unified Box Model)

Очень простая программка, работает на Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.

Необходимые инструменты и материалы

Прежде чем подключить пассивный сабвуфер (без усилителя) к магнитоле, необходимо провести несколько подготовительных мероприятий. Они заключаются в поиске или покупке инструментов, которые понадобятся во время работы. Кроме этого, следует приобрести качественные материалы.

Предметы, которые понадобятся для подключения:

  • буферы из пластика (нужны для удержания каркаса низкочастотного динамика в багажном отделении транспортного средства);
  • акустические кабели для коммутации;
  • штекеры разного размера (необходимы для присоединения акустической системы к магнитоле);
  • гибкие хомуты для защиты мест соединения кабеля от случайных контактов с деталями оборудования;
  • гофрированная трубка для защиты проложенных проводов;
  • электроизоляционная лента из поливинилхлорида (ПВХ);
  • пластиковая отвертка, позволяющая легко снимать обшивку салона автомобиля;
  • бокорез, помогающий подрезать провода до нужной длины.

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

  1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.

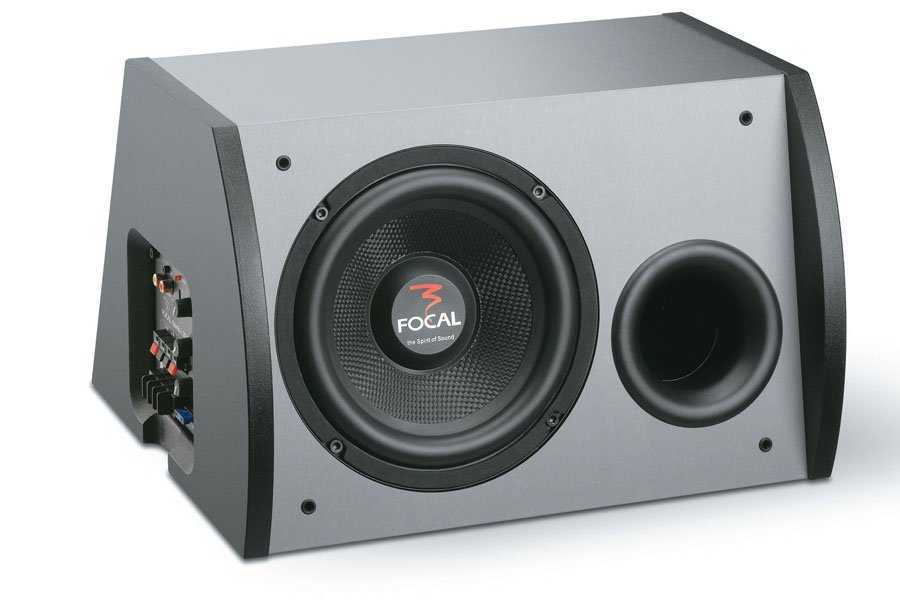

  2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

  • В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
  • В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

  • Во внутреннюю обшивку автомобиля;
  • В пол багажника;
  • В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

  • Активные — в них уже есть встроенный усилитель мощности;
  • Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

  • корпус — деревянный или пластиковый;
  • динамик низких частот;
  • регулятор сигнала;
  • усилитель;
  • регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

  • Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
  • Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
  • Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
  • Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
  • Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

  • нож;
  • набор отверток и ключей;
  • пассатижи и кусачки;
  • изолента;
  • предохранители;
  • конденсатор;
  • крепежи-расходники (гайки/болты);
  • кольца-уплотнители;
  • проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Подключение сабвуфера к штатной магнитоле

Toyota Chaser 2000

Приветствую всех читателей моего отзыва. Выкладываю немного запоздавший летний пост об установке сабвуфера в «синий чайник», а также его дальнейшее подключение к штатной магнитоле.Для начала немного теории:
В идеальной схеме, чтобы установить сабвуфер в автомобиль, необходимо:
1) Магнитола с выходом под саб – тюльпанами и отдельной регулировкой эквалайзера;
2) Сам сабвуфер, комплект аудио и силовых проводов, а также предохранитель.
Так как в моей машине стоит штатная рестайловая магнитола, с уже встроенным усилителем, а желания ее менять, как и наличия в ней выходов под низкие – нет, то остается два варианта:
1) Прикупить девайс, так называемый «High-low Impedance Adaptor», который вешается на пару колонок, обычно на задние и режет все частоты, кроме низких. Ну, а дальше от него тянутся тюльпаны к усилителю. А уже дальше пассивный сабвуфер цепляется к усилителю.
2) Использовать активный сабвуфер с наличием входа «High Imput», который позволит напрямую завести на него сигнал от колонок без преобразований.
Изначально я хотел установить штатный сабвуфер в заднюю полку от старших версий chaser-a. Мною уже был куплен комплект магнитолы с экраном (без встроенного усилителя), родного выносного усилителя, что живет под пассажирским сиденьем, самого блина, а также сеточки в полку под цвет моего салона. Но транспортная компания решила поиграть в футбол посылкой. В итоге у магнитолы в углу экрана образовался потек, а штатный усилитель при тестировании собранного комплекта оказался горелым. Огорчившись от такого результата – желания заказывать второй комплект не было, но был под рукой активный сабвуфер Mystery MTB-300A внушительных размеров (ширина 380 высота 375 длина 600) мм. За неимением иного выбора было решено ставить его.
Так как я не любитель резать штатную проводку и стараюсь каждую инсталляцию делать качественно и с возможностью отключения и приведения в стоковый вид – было решено купить два переходника Toyota – ISO, ISO – Toyota. Для того, чтобы у же в дальнейшем сделать ответвление от колонок на основании этой связки переходника – удлинителя:
Итак, нам нужно взять штатный сигнал от задних колонок, а также сигнал от зажигания ACC для активации сабфуфера ( он же Remote кабель). По схеме, берем эти провода LR+, RR+, LR-. RR- и ACC от переходника и наращиваем на них провода.:
Для того, чтобы не искать провода и не собирать их по кусочкам, я купил установочный комплект проводов от фирмы AURA AMP-2208. В нем уже есть все необходимое.
Единственное, что докупил отдельно – это гофру, для дополнительной защиты проводов, а также более эстетичного внешнего вида. В итоге, после пайки и плетения косы получаем вот такой результат:

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

  1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
  2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
  3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
  4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.
