Заводские мультимедийные системы многих автомобилей быстро устаревают: в них отсутствует поддержка современного протокола Bluetooth, нет возможности вывести на экран навигатор и подключить камеру заднего вида. С ограничением функционала сталкивается большинство автовладельцев уже через несколько лет эксплуатации машины. Грамотная замена штатной магнитолы своими руками позволяет обновить медиасистему без лишних трат на услуги автосервиса. Из этой подробной инструкции вы узнаете, как самостоятельно разобрать центральную консоль, корректно сопоставить провода и без ошибок установить новое устройство.
Необходимый набор инструментов и расходных материалов
Подготовка к работе требует сборки правильного инвентаря. Использование подручных металлических предметов, таких как кухонные ножи или плоские отвертки без защиты, неизбежно приводит к повреждению мягкого пластика передней панели.

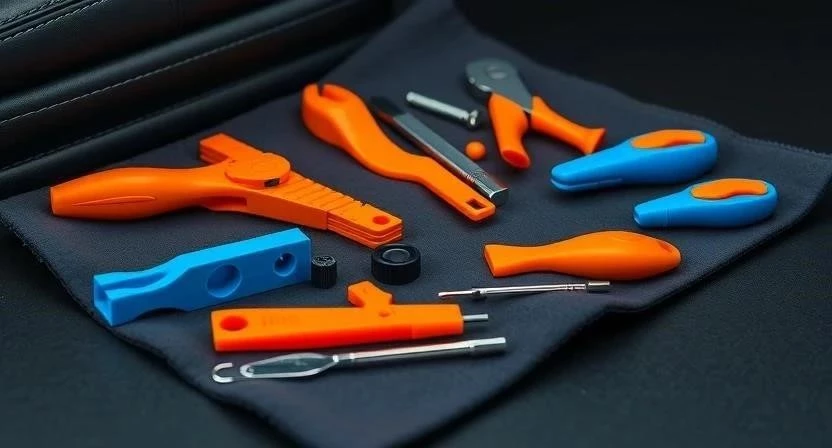

Для выполнения работ понадобятся следующие инструменты и принадлежности:
- Пластиковые съемники для демонтажа элементов обшивки салонных панелей;
- Набор отверток (крестовые PH1, PH2 и звездочки Torx разного размера);
- Трещотка с головками на 8 и 10 мм для снятия основных крепежных болтов;
- Мультиметр для проверки напряжения, замера сопротивления и прозвонки цепи;
- Стриппер для зачистки проводов или аккуратный монтажный нож;
- Обжимные клещи с термоусадочными гильзами или паяльник с припоем;
- Изоляционная лента на тканевой основе (антискрип) для аккуратной укладки жгутов.
Из личного опыта скажу: пластиковые съемники окупаются при первом же ремонте. Без них риск поставить глубокую засечку на консоли стремится к 100%.
| Наименование инструмента | Основное назначение | Чем заменить при отсутствии |
|---|---|---|
| Пластиковая лопатка | Поддевание декоративных накладок и клипс | Пластиковая карта (менее удобна) |
| Мультиметр | Поиск плюсового провода и замер питания | 12-вольтовая контрольная лампочка |
| Набор ключей Torx | Выкручивание штатных винтов виброзащиты | Заменителей нет, требуется точный размер |
| Термоусадочные трубки | Надежная изоляция электрических соединений | Качественная качественная изолента |
Критерии подбора нового головного устройства
Выбирать новую магнитолу необходимо с учетом посадочного места на торпедо. В автомобильной промышленности приняты два основных формата: 1 DIN (высота 50 мм) и 2 DIN (высота 100 мм). Если планируется установка 2 din магнитолы с большим сенсорным экраном, важно заранее измерить глубину ниши в консоли, чтобы корпусу не мешали внутренние воздуховоды.
Операционная система устройства определяет его возможности. Модели на Android позволяют устанавливать навигационные программы, музыкальные сервисы и приложения прямо из магазина. Аппараты на базовых операционных системах работают быстрее при запуске, но их функционал ограничен встроенными прошивками. Качественная замена головного устройства также требует учета мощности встроенного усилителя: стандартного показателя 4х45 Вт или 4х50 Вт достаточно для большинства штатных динамиков.

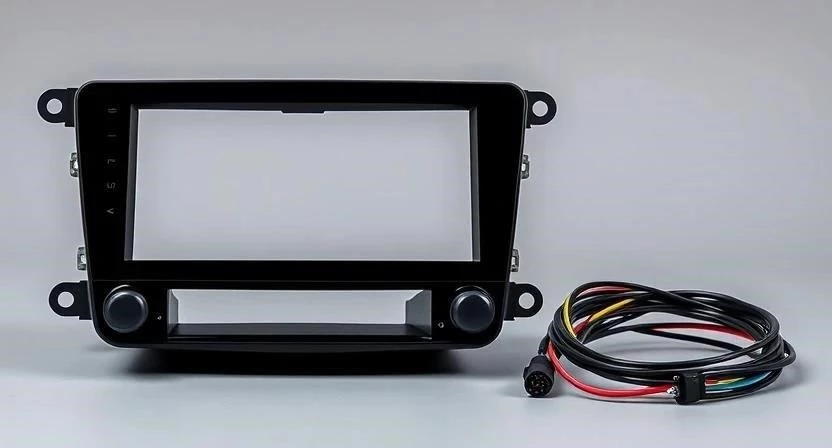

Зачем нужны переходная рамка и ISO-адаптеры
Стандартные посадочные места в авто редко совпадают с прямоугольными формами универсальных магнитол. Для эстетичной интеграции используется переходная рамка, которая закрывает зазоры между новым корпусом и штатной панелью управления. Она подбирается строго под конкретную марку, модель и год выпуска машины.

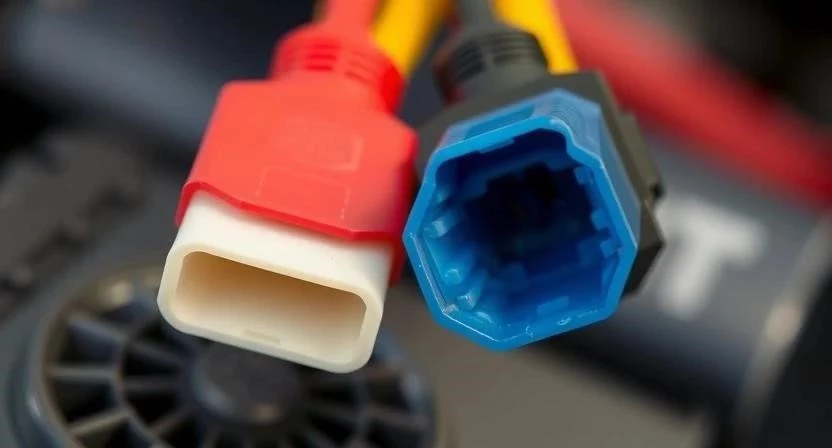

Электрическое подключение без срезки оригинальных штекеров обеспечивает ISO переходник. Этот адаптер с одной стороны включается в родную колодку автомобиля, а с другой — имеет стандартный разъем для автомагнитолы. Если в машине установлен штатный мультируль, дополнительно потребуется CAN-модуль (адаптер кнопок на руле).
| Тип аксессуара | Выполняемая функция | Важность при монтаже |
|---|---|---|
| Переходная рамка | Адаптация формы ниши под стандарт 1DIN/2DIN | Обязательно при несовпадении форм |
| ISO-переходник | Сопряжение электрических разъемов без срезки | Критически важно для сохранения проводки |
| Антенный адаптер | Переход с проприетарного разъема на штекер DIN | Необходимо для работы радиоприемника |
| CAN-bus адаптер | Сохранение работы кнопок руля и парктроников | Рекомендуется для современных авто |
Безопасный демонтаж старой автомагнитолы
Снятие штатного аппарата требует аккуратности и строго соблюдаемого порядка действий. Первым делом обесточьте автомобиль: снимите минус-клемму с аккумулятора, чтобы предотвратить случайное короткое замыкание при манипуляциях с проводкой.
- Осмотрите панель и найдите точки фиксации декоративных накладок;
- С помощью пластикового съемника осторожно подденьте край рамки консоли;
- Плавно отщелкните пластиковые клипсы по всему периметру деталь за деталью;
- Отсоедините разъемы кнопок аварийки и обогрева, если они расположены на рамке;
- Выкрутите крепежные винты, удерживающие металлический кронштейн магнитолы;
- Извлеките корпус из ниши и отсоедините задние разъемы питания и антенну.
Я рекомендую сделать фотографию заводской схемы распиновки (если она наклеена на крышке устройства) перед тем, как окончательно извлечь старый девайс.
Схема и тонкости подключения электрической проводки
Правильное соединение кабелей — залог безопасной работы всей системы. Когда производится замена автозвука, важно соблюдать общепринятую цветовую маркировку проводов ISO-стандарта. Желтый провод ответственным за постоянное питание от АКБ (сохранение настроек и часов). Красный провод (ACC) подключается к замку зажигания — на него подается плюс только при повороте ключа. Черный кабель — это заземление (масса).
Акустические провода идут парами одного цвета, где провод с черной полосой означает минус. Белая пара отвечает за левый передний динамик, серая — за правый передний, зеленая — за левый задний, фиолетовая — за правый задний. Выполняя монтаж магнитолы в авто, не используйте простую скрутку без пропайки или сжимающих гильз: со временем от вибраций такой контакт окислится и пропадет.
Процесс монтажа и фиксации нового аппарата
Устанавливать новое оборудование следует в строго последовательном порядке, не торопясь и проверяя фиксирующие элементы на каждом шаге.
- Установите металлическую шахту из комплекта в переходную рамку;
- Загните фиксирующие язычки по периметру шахты для надежной фиксации;
- Закрепите боковые металлические кронштейны на корпусе магнитолы винтами;
- Подключите ISO-переходник к штатной жгутовой колодке автомобиля;
- Вставьте антенный штекер, при необходимости используя переходник;
- Подсоедините внешние аксессуары: выносной микрофон, GPS-антенну, USB-кабель;
- Задвиньте корпус магнитолы в шахту до четкого щелчка фиксаторов;
- Закрепите переходную рамку вместе с магнитолой на консоли винтами;
- Установите на место лицевую декоративную панель салона.
Пошаговая инструкция по замене магнитолы показывает: если предварительно правильно собрана вся переходная коса проводов, то сам монтаж в гнездо занимает не более десяти минут. Если вы не знаете, как установить магнитолу самостоятельно без повреждений, нажимайте на корпус плавно, без применения чрезмерной силы.
Первичный запуск и тестирование всех функций
Завершив физическое размещение аппарата в торпедо, верните на место клемму аккумулятора и поверните ключ зажигания в положение ACC. Включите магнитолу и проверьте базовую работоспособность: дисплей должен загореться без мерцаний.
Проверьте корректность настройки баланса и фадера через меню аудиосистемы. Сместите звук максимально влево, затем вправо, вперед и назад. Звук должен переходить строго в выбранный динамик. Если при переносе баланса вперед играет задняя акустика, значит, перепутаны каналы на разъеме. Убедитесь в стабильном приеме радиостанций, проверьте работу Bluetooth, Wi-Fi и камеры заднего вида (при ее наличии).
Распространенные ошибки при самостоятельном монтаже
Даже понятная процедура может привести к проблемам при невнимательном подходе. Частые промахи начинающих мастеров могут вызвать повреждение проводки или быстрый разряд аккумулятора.
Типичные промахи включают следующие действия:
- Соединение красного (ACC) и желтого (BAT) проводов вместе на постоянный плюс (приводит к разряду АКБ на стоянке);
- Использование ненадежных скруток с обычной изолентой вместо обжима или пайки;
- Неправильная фазировка динамиков (перепутаны плюс и минус на колонках, из-за чего пропадает бас);
- Игнорирование штатного предохранителя или замена его на элемент большего номинала;
- Чрезмерное натяжение проводов за корпусом магнитолы, вызывающее перетирание о металлические кронштейны.
На практике я часто сталкивался с ситуациями, когда владельцы скручивали провода на скорую руку. Через пару месяцев вибрация разрушала контакт, и в колонках появлялся неприятный треск.
Правила аккуратной разборки элементов пластиковой панели
Сохранение идеального внешнего вида элементов интерьера требует соблюдения техники безопасности. Салонный пластик становится хрупким при низких температурах, поэтому не разбирайте холодный автомобиль на улице в зимний период. Перед началом работ прогрейте салон штатной печкой.
| Действие при разборке | Рекомендуемый подход | Запрещенные действия |
|---|---|---|
| Демонтаж клипс панели | Плавное усилие пластиковой лопаткой рядом с клипсой | Резкие рывки за края детали руками |
| Снятие тугих элементов | Осмотр на предмет скрытых винтов под заглушками | Применение металлических отверток без защиты |
| Укладка проводки | Фиксация стяжками к штатным жгутам | Оставление болтающихся проводов за корпусом |
| Сборка консоли | Контроль совпадения всех направляющих пинов | Забивание деталей ударом кулака |
Сигналы о необходимости помощи автоэлектрика
Иногда технологическая сложность бортовой сети автомобиля превышает базовый уровень подготовки. Наличие заводского оптического шинопровода (MOST), встроенного многоканального усилителя или сложной системы самодиагностики создает риски для электроники.
Специализированный сервис необходим при следующих обстоятельствах:
- Автомобиль оснащен оптической шиной передачи аудиосигнала;
- На штатную магнитолу завязано управление климат-контролем или системными настройками авто;
- После подключения новой системы на щитке приборов загорелась ошибка SRS (подушек безопасности);
- Новая замена аудиосистемы автомобиля требует прокладки силовых кабелей большого сечения от аккумулятора через моторный щит.
| Признак сложности | Причина проблемы | Решение |
|---|---|---|
| Нет звука при рабочей магнитоле | Штатный усилитель не получает сигнал включения (Remote) | Поиск провода Rem или установка CAN-адаптера |
| Тихий звук с искажениями | Несогласование уровней сигнала (Low/High level) | Установка конвертера уровней RCA |
| Магнитола не выключается | Некорректная работа CAN-шины автомобиля | Перепрограммирование CAN-декодера |
| Ошибки на панели приборов | Разрыв цепи контрольных датчиков при разборке | Сброс ошибок сканером, коррекция подключения |
Важные примечания и ограничения
Информация о спецификациях устройств, схемах распиновки и стоимости переходных комплектующих носит ознакомительный характер. Актуальные технические параметры и совместимость адаптеров необходимо уточнять у производителя оборудования или официального дилера марки. Оценка качества звучания, глубины баса и детальности высоких частот является субъективной и зависит от акустических особенностей салона, установленных динамиков и личных предпочтений слушателя.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли установить 2DIN магнитолу, если стояла обычная 1DIN?
Ответ: Да, это возможно в большинстве случаев. Для этого приобретается специальная переходная рамка под 2DIN и демонтируется внутренний карман-перегородка в консоли.
Вопрос: Сохранится ли гарантия на новый автомобиль, если заменить магнитолу самостоятельно?
Ответ: Если установка выполнена без повреждения штатной проводки (с использованием ISO-переходников), дилер не имеет права снять авто с гарантии целиком. Проблемы могут возникнуть только при доказанной связи поломки электрики с неквалифицированным монтажом.
Вопрос: Зачем нужен жёлтый провод и почему его нельзя соединять с красным?
Ответ: Желтый провод питает память устройства от аккумулятора постоянно. Красный активирует магнитолу от зажигания. Если скрутить их вместе, магнитола будет потреблять ток всегда и разрядит аккумулятор за несколько дней стоянки.
Вопрос: Перестали работать кнопки на руле после замены. Что делать?
Ответ: Для работы рулевых кнопок требуется адаптер CAN-шины или обучаемый резистивный модуль. Проверьте подключение провода Key1/Key2 к адаптеру и выполните обучение кнопок в меню устройства.
Вопрос: Почему при увеличении громкости магнитола отключается или перезагружается?
Ответ: Это происходит из-за просадки напряжения на проводе питания (слишком тонкое сечение штатного провода) либо из-за срабатывания защиты от короткого замыкания в цепи динамиков.
Вопрос: Нужен ли отдельный предохранитель для новой автомагнитолы?
Ответ: На задней стенке большинства головных устройств уже установлен предохранитель на 10-15 А. Однако штатная цепь автомобиля также должна быть защищена предохранителем соответствующего номинала в монтажном блоке.
Вопрос: Как понять, как заменить магнитолу в авто, если нет инструкции к машине?
Ответ: Воспользуйтесь мультиметром для определения постоянного плюса, зажигания и массы на штатной колодке. Для поиска пар динамиков применяйте обычную батарейку 1.5 В — при кратковременном касании проводов нужная колонка тихо пощелкивает.
