В данной статье поведу разговор об эквалайзере Прибой ЭС.

Э- С Схемы 20 января Искать схема на этот еквалайзер. При этом оригинальные данные полностью восстанавливаются из сжатого состояния. Как и ожидалось изменения в звуке были инструкция по эксплуатации эквалайзера прибой эс феноменальные оговорюсь сразу что изменения коснулись только ВЧ диапазона громкость его немного уменьшилась, верха стали более мягкие и нежные, более реалистичные, стали уловимы даже мелочи. Звуковая картина стала более сбалансированной. В заключение хочется сказать, что для достижения оптимального звучания не обязательно применение эквалайзеров о параметрических я речь не веду, так как это немного другой вопроснапример более полезным будет более грамотная установка техники в комнате.

Перейти к объявлению Пожаловаться. Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные.

Блок питания

Дальше. Под крышечкой, которая прикрывает высоковольтную часть – сетевой выключатель и небольшой фильтр. Картинка не этого эквалайзера, но точно так выглядит любой.

Понижающий сетевой трансформатор достаточно большой для этой схемы. “Вторичка” выполнена двумя обмотками с соединением двух концов к заземлению и на каждом плече должна иметь примерно по 18-19 вольт.

Посмотрим плату стабилизатора. Конденсаторов не много, и они не огромной ёмкости. Кстати, все электролитические конденсаторы следует заменить. Можно конечно потом проверить – какие были годные а какие не очень, но в любом случае – работы по замене не станут напрасны.

30 лет – это срок для таких радиодеталей. У них наверняка может измениться емкость, или появится несвойственное конденсаторам сопротивление. Короче – работать они уже не должны, пора им на пенсию, даже если их параметры ещё в рамках допустимого.

Блок защиты

Там же стоят реле, которые щелкают через 2-3 секунды после включения кнопки «Сеть». И на выходе, в звуковом тракте, отсутствует какой либо щелчок. Значит защита от скачка питания, во время включения, построена на этих реле. Это приятный и полезный плюс.

В схеме самого эквалайзера (в тракте) нет ни одного электролитического конденсатора. Это считается плюсом, так как не чему вносить искажения. Потому, любители звука предпочитали именно эту модель.

Подробности о колонке

Яндекс.Станция мини сделана в форме миниатюрной шайбы с логотипом. Комплектность: адаптер на 7,5 Вт, USB-кабель, документ с инструкцией, фирменные наклейки. Подарок — 3-х месячная подписка Яндекс.Плюс. Она начинает действовать с момента регистрации умной колонки.

Инструкция, формально, не нужна. При включении голосового помощника, независимо от характера и цвета, Алиса активизируется, поприветствует владельца, расскажет, что нужно делать для настройки устройства.

Станция работает при использовании провода. Автономия предусмотрена с пауэрбанком. Без провода блока питания колонка не активна.

Импульсная характеристика[править]

Звон не линейного эквалайзера, присутствует только после импульса. Звон линейного эквалайзера, присутствует как до, так и после импульса. Импульсная характеристика (импульсный отклик) фильтра — это выходной сигнал фильтра при подаче на вход единичного импульса (т.е. сигнала «…0, 0, 0, 1, 0, 0, 0, …»). По виду импульсной характеристики можно понять, как эквалайзер изменит резкие всплески в аудиосигнале. Если пик импульсной характеристики окружен колебаниями с двух сторон, то можно ожидать, что и резкие всплески аудиосигнала будут окружены осцилляциями — этот эффект называется «звоном» (ringing) фильтров.

У линейных эквалайзеров звон в равной степени присутствует до и после импульса. Для большинства не линейных эквалайзеров звон сосредоточен после импульса, что часто является преимуществом, так как за резкими атаками музыкального материала обычно следует сравнительно плавный спад, который с большой вероятностью психоакустически замаскирует звон фильтра. Упреждающий же звон линейного эквалайзера будет с большей вероятностью заметен перед резкими ударами.

Количество звона (его относительный уровень и протяженность во времени) напрямую зависит от АЧХ и ФЧХ фильтра. Чем более крутые изменения в частотной области требуются от эквалайзера, тем больше звона будет присутствовать во временной области. При этом звон будет концентрироваться вблизи частот «излома» и наибольшей кривизны АЧХ и ФЧХ.

Эквалайзер внутри

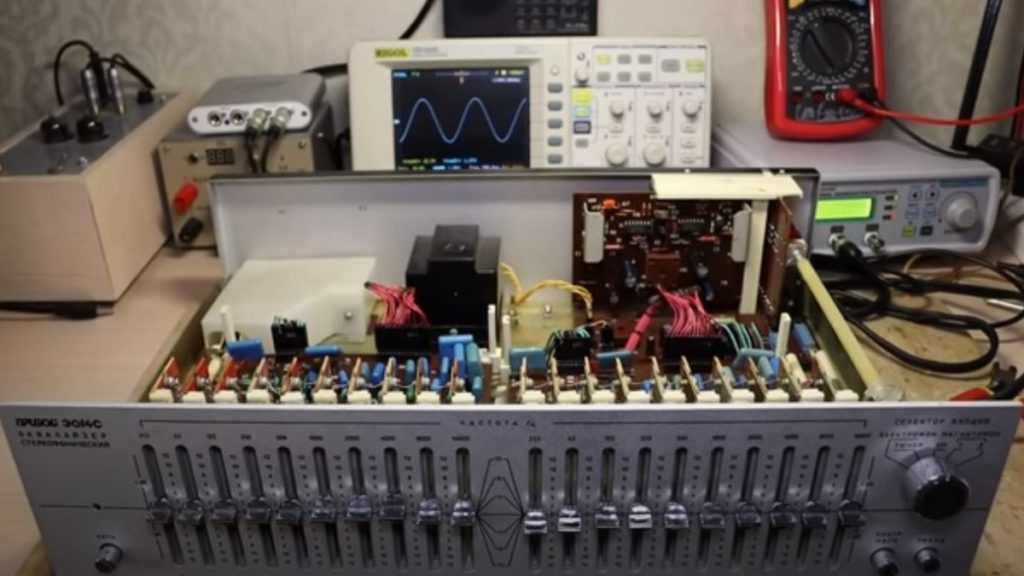

Продолжим. Разберем и посмотрим, как он устроен, из чего слеплен. Любознательность – хорошее дело, но всё должно быть в меру. В детстве, наверняка многие, разбирали свои игрушки, чтобы узнать – как они работают, из чего сделаны и почему именно так, а не иначе.

Внутри очень много свободного места, но радиодетали размещаются на своих местах достаточно свободно. Всё говорит о том, что раньше не особо заботились о компактности аппаратов и самого монтажа. Главное, что это позволяет считать аппарат – ремонтопригодным на все сто процентов.

Действительно, без особо труда можно выпаять неисправную микросхему, сопротивление и заменить, не применяя каких-либо приспособлений. Пинцета и обычного паяльника будет достаточно.

Схема блока питания

Блок питания не имеет экранировки от звукового тракта, так как все платы на достаточном расстоянии, да и блок питания здесь не особо шумящий. Не создаёт помех ни трансформатор, ни сами цепи стабилизации.

Какие виды микросхем используются в схемах эквалайзера Прибой Э-014с? Практически все схемы эквалайзера выполнены на операционном усилителе К553УД2. Даже в блоке питания использована схема на таком усилителе (нажми на картинку для увеличения).

Применение операционного усилителя в стабилизаторе питания позволяет практически исключить пульсации питающего напряжения. Это достигается четкой работой самого операционника, который постоянно сравнивает образцовое и выходное напряжение, так сказать – проводит постоянное сравнение.

В данном контексте не разбираем тот вопрос – «почему блок питания сделан на операционном усилителе?» Но это интересное решение.

Дискретные регуляторы

Вся регулировка частот – это 20 полос (по 10 на канал), выполнены на дискретных регуляторах. Этот вариант регулировки считается надежнее, чем простые переменные резисторы ползункового типа. Для переменных резисторов количество циклов может быть ограничено 50 000 – 100 000. Этот параметр называют износоустойчивостью. После этого резистор может потерять свои заявленные характеристики.

Для дискретного резистора этот параметр зависит только от качества металлических пластинок (в данном случае фольга), к которым припаяны сопротивления нужного параметра. Но и тут, нелинейность в регулировке может присутствовать, ведь разброс в точности самих резисторов может значительно отличаться. В данном варианте, используются луженые площадки фольгированного текстолита, явно покрытые каким-то слоем более прочного состава, чем олово.

Использование дискретных резисторов позволяет практически не вносить помех в частотную характеристику сигнала. Это все верно, при правильно подобранной схеме подключения этих дискретных резисторов к звуковому тракту. Далее проведем измерения и будет понятно – о чем речь.

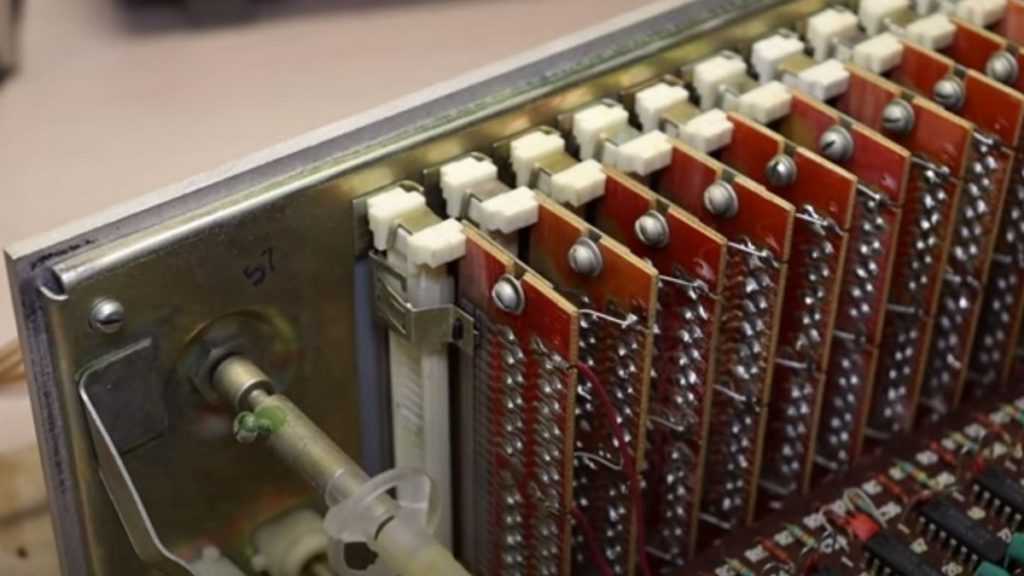

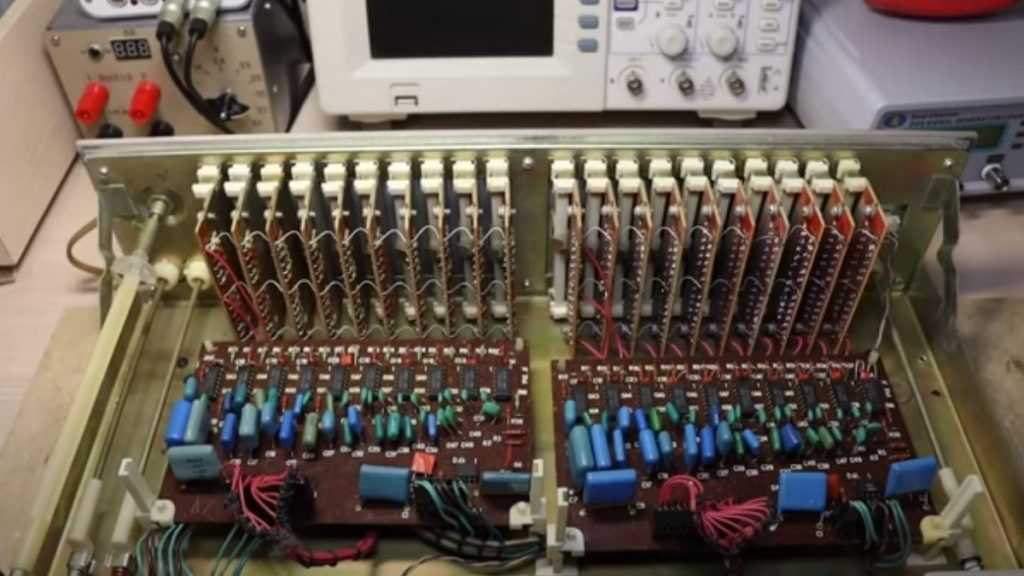

Ровными рядами выстроились дискретники вдоль лицевой панели. Они выполнены очень добротно и «на века», как многие вещи делались в Союзе – монументально.

Активные фильтры

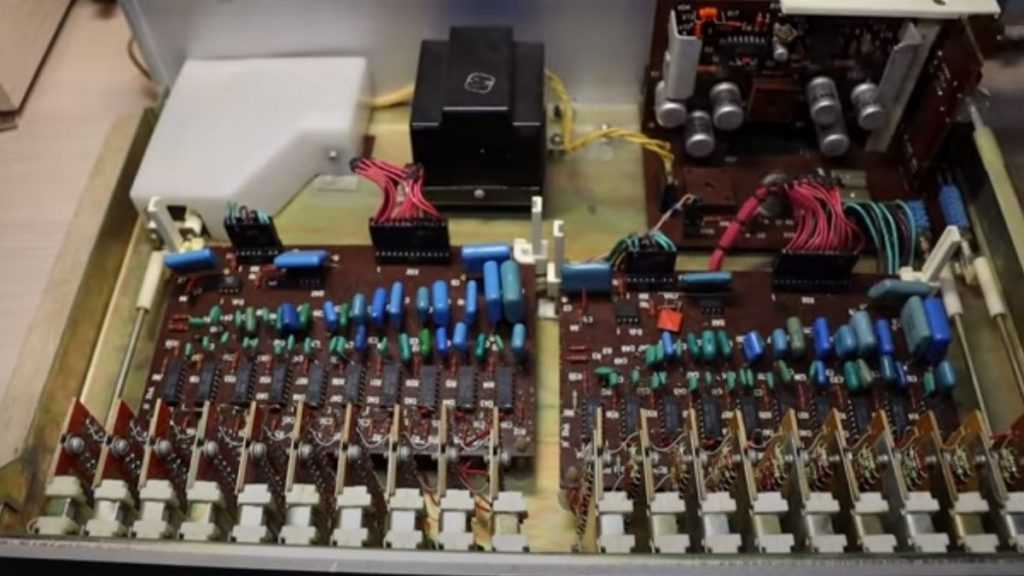

На абсолютно одинаковых платах расположена самая главная часть – два канала активных регулируемых фильтров эквалайзера. Видно, что конденсаторы все пленочные. А мы знаем, что это одни из самых лучших, даже на данный момент, конденсаторов. У них самый минимальный уровень искажений, вносимых в тракт.

И куча микросхем, которые используются во всех схемах эквалайзера Прибой Э-014с имеют одну модель. Эквалайзер весь построен на операционных усилителях К553УД2.

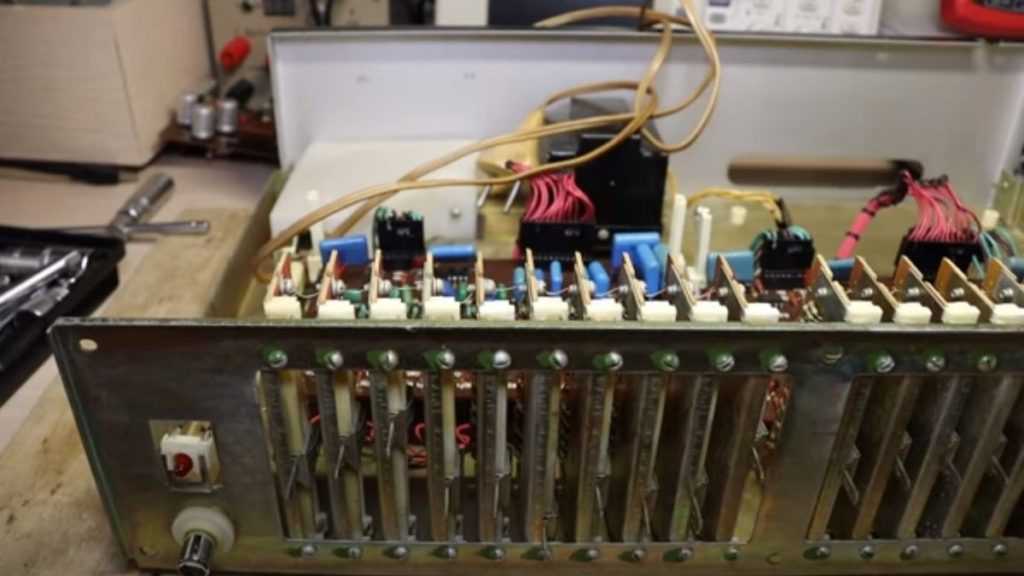

Снимем лицевую панель, чтобы добраться до всех регуляторов. Это не совсем легко, так как крепится лицевая панель шестью болтиками к шасси. А доступ к нижним очень затруднен. Но при наличии маленькой, но достаточно мощной отвертки все поддается.

Теперь открыт доступ и можно увидеть все регуляторы и ощутить, как они туго двигаются. Но неужели так и должно быть? Думаю, что нет. Попробуем обработать часть из них привычной жидкостью – WD-40, а другую часть просто отмыть спиртом – изопропанолом, и потом смазать техническим вазелином.

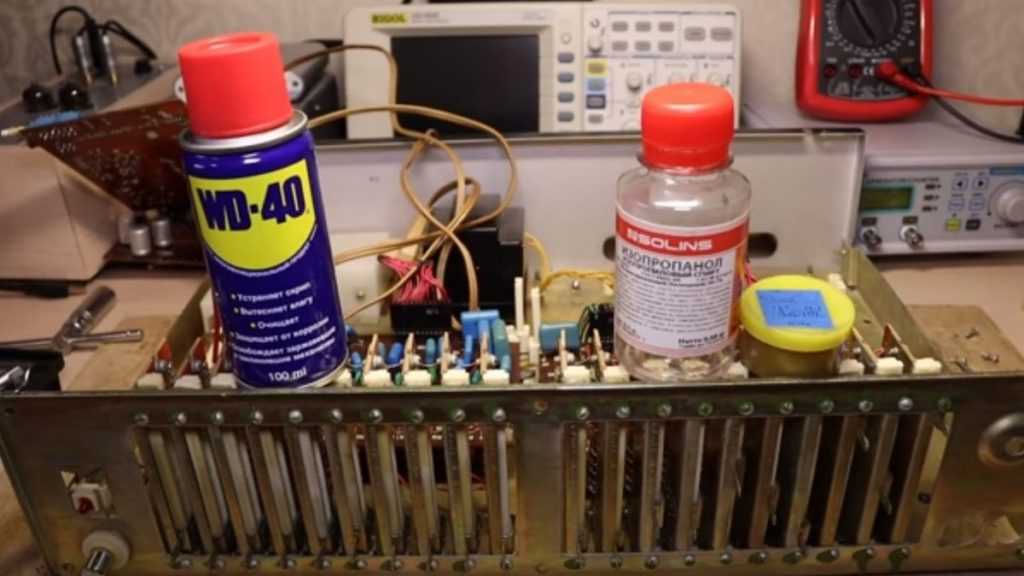

Помогла волшебная жидкость – «вэдэшка». Ползунки стали ходить так мягко и приятно, что даже не верится. Кроме очистки и плавности хода, этими действиями можно «лечить» болезнь дискретных регуляторов. Тщательно протереть спиртом контактные площадки ползунка – практически пропадают щелчки звука во время его движения. Переключение получается плавнее, надежнее контакт ползунка с дорожками.

Пошаговая настройка

Колонка полезна там, где есть интернет-соединение. Без него станция будет уведомлять о его отсутствии. Главная часть умного устройства – ассистент Алиса, которая может помочь.

Настройка:

1. Запуск Wi-Fi. Можно раздать с телефона, но не с того, по которому будет производиться настройка.
2. Загрузка приложения.
3. Вход в свой аккаунт.
4. Проиграть звуковой код.

Данные:

• гарантия – 1 год;
• страна – Китай;
• срок службы — 2 года;
• модуль блютуз — 5.0;
• умный дом;
• пульт дистанционного управления;
• вес – 200 гр;
• размеры – 90*45*90 м .

При походе в гости с колонкой, нужно будет проходить процедуру настройки заново, домашняя сеть также не будет распознана.

К сети Wi-Fi в гостинице или ресторане не удастся подключиться, так как необходимо перейти на сайт и ввести номер телефона.

Что это такое – эквалайзер

Вообще, эквалайзер придуман для корректировки некоторых частот, которые могли «потеряться» в помещении, или могли искажаться из-за того же помещения, где слушают музыку. А ещё, некоторые любители музыки любят – «басы», иным не хватает «высоких». Вот тут пригодится многополосный темброблок – эквалайзер.

Так, к примеру, в огромном театральном зале, для исключения эффекта эхо, стены отделываются специальным материалом, который гасит отражённую волну. На полу стелется звукопоглощающее покрытие. Но что бы зритель мог услышать весь спектр звука со сцены, звукорежиссер применяет эквалайзеры для корректировки некоторых частот.

Так вот, этот эквалайзер должен подправить несколько «кривую» АЧХ колонок, которые играют в гараже. Раскачивает их усилитель – ОМ-2,5 и предварительный усилитель Амфитон. Вполне вероятно, что этот прибор поможет.

В инструкции прибора есть заметка, что эквалайзер можно использовать как шумоподавитель. На 16 странице паспорта об этом сказано.

Интересно, но я не слышал ни разу, что бы кто-то рассказывал о такой возможности, а тем более её использовал, даже ради эксперимента. Этот эксперимент проводить не будем.

В 90е года, в магазине радиоэлектроники, «Прибой Э-014С» стоил 300 рублей. В те времена это было дорого. Потому, многим людям, любителям музыки, подобные аппараты казались роскошью и были не по карману. Ведь выходило, что стоил он – почти две месячные зарплаты!

Замеры искажений

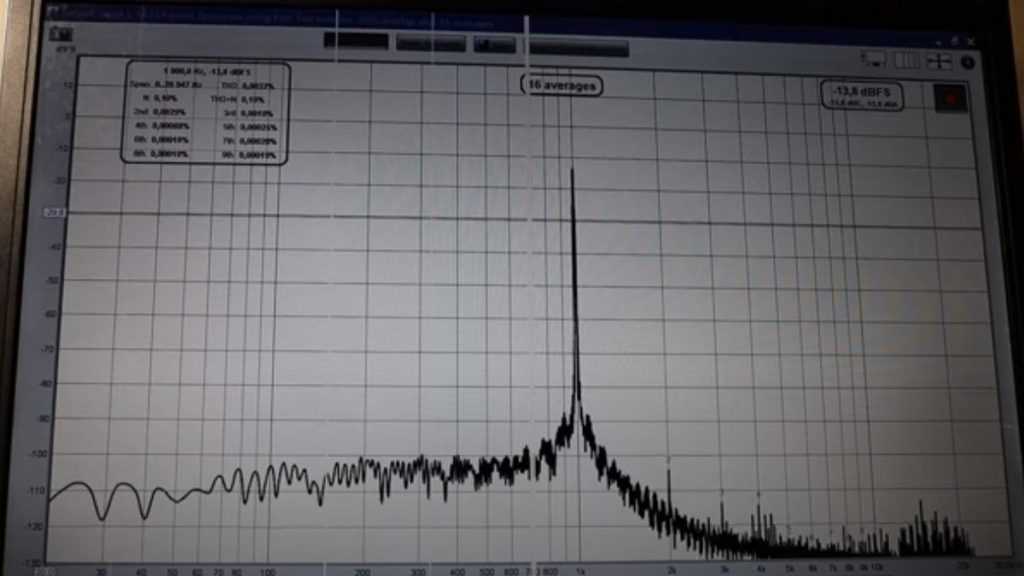

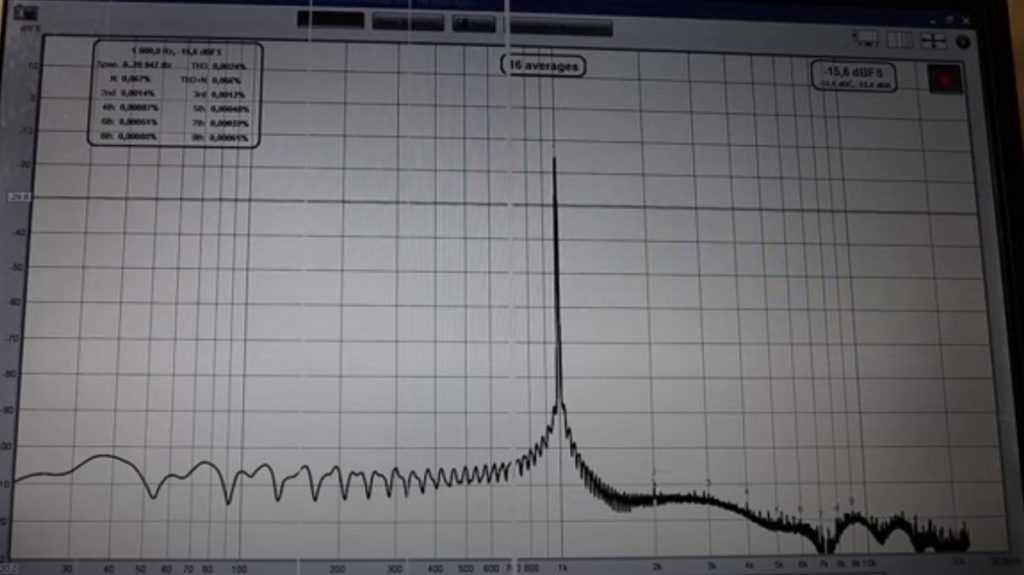

Теперь проведём некоторые измерения эквалайзера «Прибой Э-014С». Включаем осциллограф, клеммы цепляем на выход обоих каналов эквалайзера и смотрим сигнал. Манипуляция начинается с включенным режимом «Обход». Включаем кнопку «Сеть», смотрим на экран. Как бы ничего не происходит. Сигнал не изменился.

Но когда отключаем режим «Обход» (отжимаем кнопку), то появляются некие искажения на экране. Но это только на первый взгляд – искажения. Выставляем все ползунки в «Ноль» и видим практически чистую волну. Но в данном аппарате нашлась проблемка, на частоте 8кГц в левом канале нужно установить ползунок в положение +2дб. Тогда всё становится ровно, как образец.

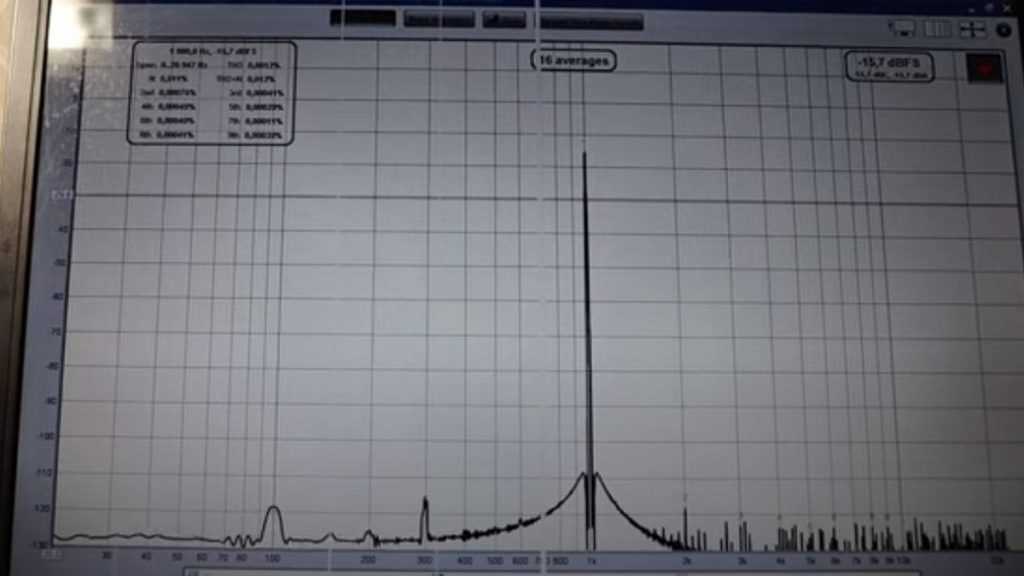

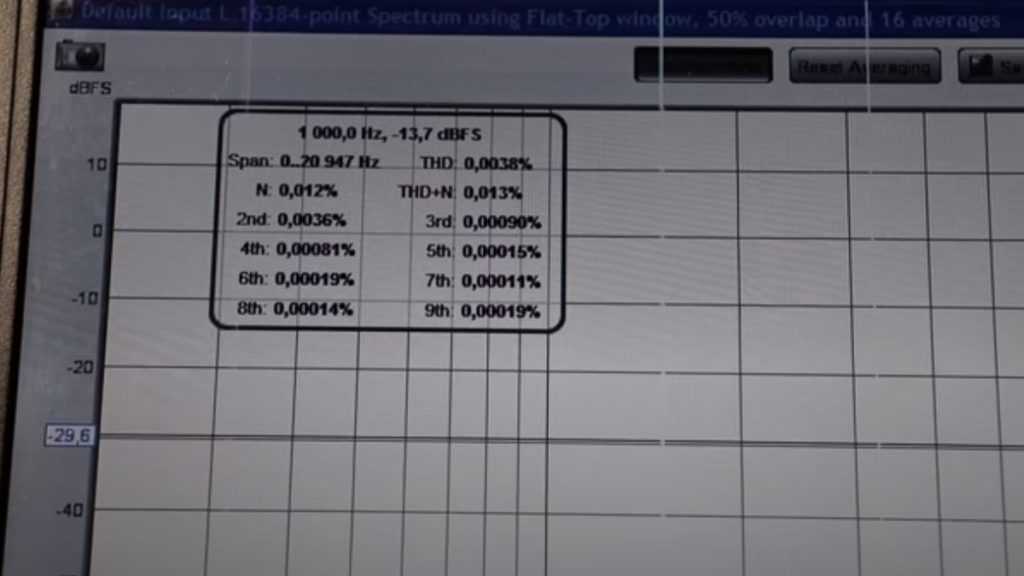

Замеряем АЧХ при выключенном эквалайзере и нажатой кнопке «Обход».

Результат – одна тысячная процента.

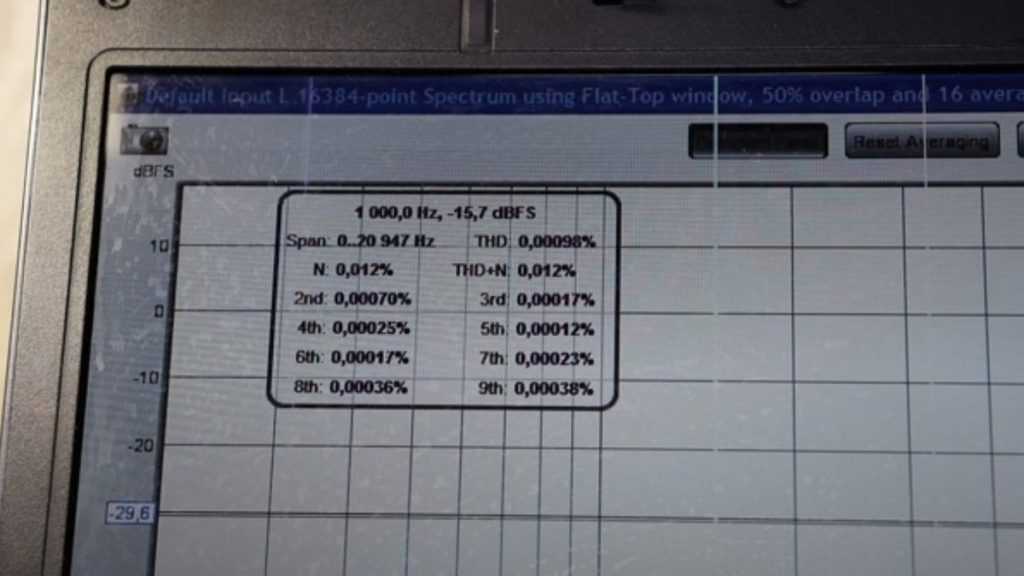

Включаем питание и отключаем «Обход». Получается, что все положения регуляторов эквалайзера в «Ноль». Измеряем и видим – практически те же показания и красивую АЧХ.

Результат – добавилась одна десяти тысячная процента.

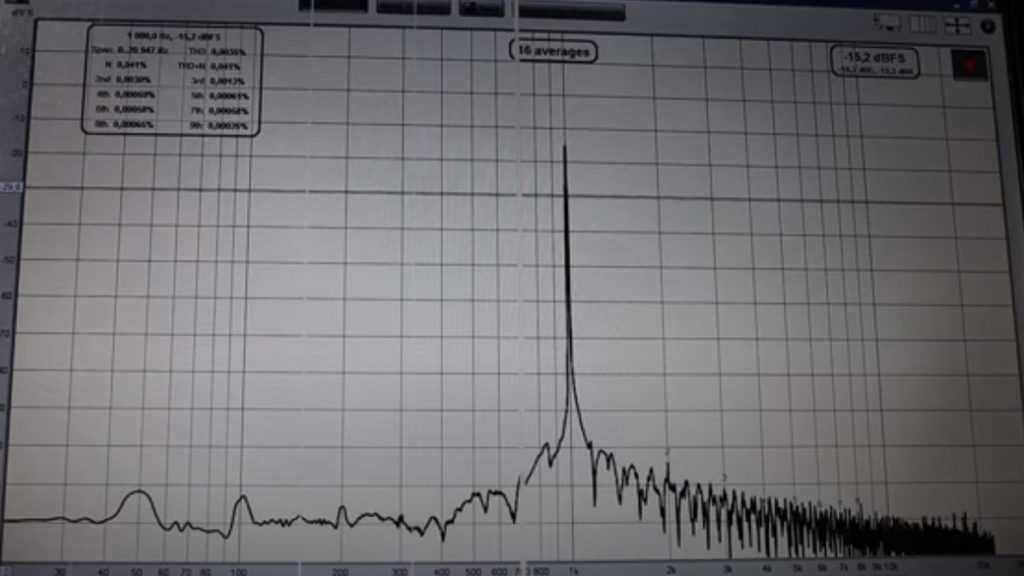

Измеряем на разных частотах. Поднимем 31Гц на полную, на 12дб.

Потом на 16кГц, до упора.

Далее – 4кГц, на полную.

Потом – 250гц, на полную.

В сумме получилось 0,004%.

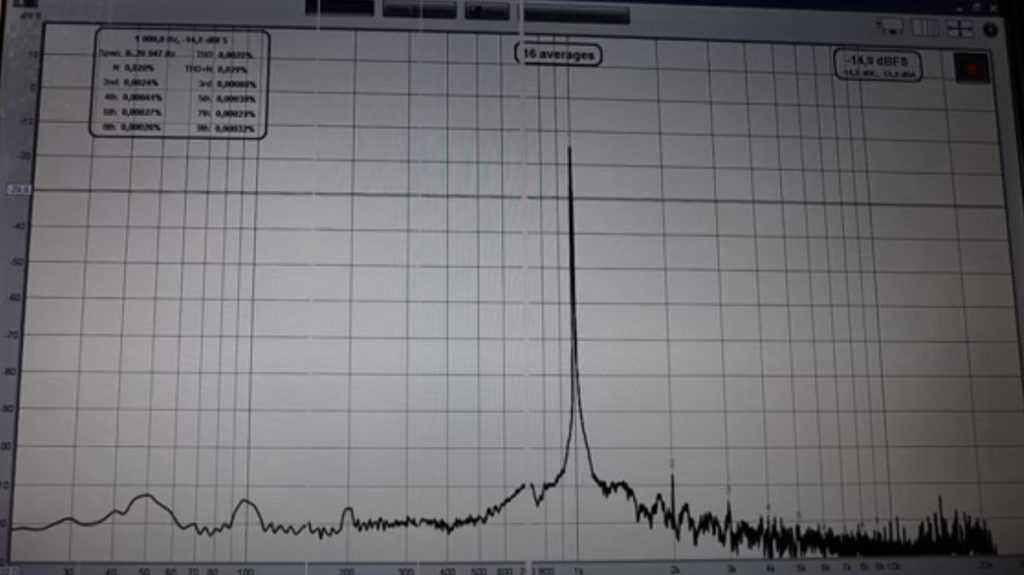

Теперь «опустим» те же регуляторы в минус до конца. Практически та же ситуация! Можно констатировать, что искажения в звуковой тракт эквалайзером практически не вносятся.

Взаимодействие со станцией

Алиса с любым характером и цветом радостно примет участие в общении. Она знает все о погоде, о пробках в городе, новостях в мире. Можно задать неожиданный вопрос, получить на него ответ. Она распознает голос, даже если спросить из другой комнаты или на фоне музыки.

Помощница запоминает голос собственного владельца. Она может называть его по имени или забавным прозвищем.

В устройство встроен TOF-датчик. Технология позволяет использовать для общения жесты. Язык жестов:

1. Прибавить громкость – плавное поднятие руки вверх.
2. Убавить громкость – плавное опускание руки вниз.
3. Оперативное выключение – накрыть колонку ладонью.

Поддерживается синтезатор. Можно выбрать любой инструмент, играть на нем жестами. Функция корректно работает в темное время.

Яркие и стильные компактные колонки Станции версии Лайт выполняют те же команды, что стандартные устройства. По мощности они превосходят дорогие варианты – 5 Вт. Модель не имеет защиты от воды, не следует трогать ее мокрыми руками.

Пользователям перед покупкой умной колонки Алисы рекомендуется присмотреться сначала к своему характеру, чтобы правильно выбрать цвет Яндекс Станции.

Какой эквалайзер лучше купить

Эквалайзер используется для регулирования соотношения звуковых частот и коррекции выводимого сигнала. Такое устройство работает совместно с различным звуковым оборудованием и подбирается, исходя из возможностей акустической системы. Например, модели с широкими возможностями настройки низких частот следует приобретать только при наличии качественного сабвуфера.

Эквалайзеры подразделяются на несколько видов:

• Графические – раскладывают единый аудиосигнал на несколько отдельных для дальнейшей настройки их интенсивности.
• Кроссовые – работают совместно с усилителями и гарантируют получение наиболее отчетливого сигнала каждой полосы. Их используют для профессиональной обработки звука.
• Гибридные – являются универсальными и подходят как для коррекции узких диапазонов, так и для общей регулировки соотношения частот,
• Параметрические – позволяют производить дифференциацию более точно благодаря настройке широты пропускания частот. Это обеспечивает вывод объемного и реалистичного звука

При выборе эквалайзера также необходимо учитывать показатель Q-фактора, который отвечает за качество обработки полос. Модели с переменным Q-фактором характеризуются изменением параметров соседних полос при работе с определенной частотой – это может негативно сказаться на качестве звука. Для наиболее точной настройки рекомендуем приобретать эквалайзер с постоянным Q-фактором.

Правильная работа с эквалайзером не гарантирует высокого качества частотной коррекции. На параметры выводимого аудиосигнала влияет множество факторов, в том числе размеры и форма помещения, в котором производилась звукозапись, покрытие стен, уровень влажности, характеристики микрофона и др.

Следует помнить, что чистый звук не нуждается в эквализации, поэтому рекомендуем использовать устройство лишь на конечных этапах обработки.

Рекомендации: 6 лучших внешних звуковых карт USB

8 лучших AV-ресиверов

Цвета Алисы

Алиса подстраивается под предпочтения владельца. Каждый вариант цвета проявляет свои особенности характера. Модель по-разному отвечает на вопросы, разные предпочтения в музыке.

Цвета и характеры колонок:

1. Бежевая. Добрая, спокойная. Предпочитает приятных людей, хорошие книги, интересные фильмы.
2. Желтая. Индивидуальная, яркая, хочет отличаться от принятых стандартов.
3. Бирюзовая. Нежная, тонкая, любит шум дождя, звуки природы и голос владельца.
4. Розовая. Верит в волшебство, любит сказки. Романтичная, влюбленная.
5. Красная. Предпочитает активный образ жизни. Хорошо сочетается с интерьером.
6. Фиолетовый цвет. Для шумных дружеских компаний. Ритмичная, веселая.

Понять музыкальные вкусы и уникальные черты характера можно одним вопросом – «Алиса, включи мне классную музыку».

План

Конкретно этот эквалайзер был куплен для дополнения «гаражной звуковой системы» одним моим хорошим знакомым.  Да, именно в гараж. Но это не с проста. Так как гараж – не звуковая камера. Там нет спец изоляции стен и пола, но хочется добиться от помещения желаемого звука. Потому и затеялся этот эксперимент с эквалайзером.

Всем меломаном известно такое понятие в звуке, как «галочка» на эквалайзере. Вот представился момент проверить – как это понятие работает и как реально выглядит. Также, это является и некой необходимостью. Тут повезло – не дорого продавался «некопанный» аппарат.

Аппарат разберём, посмотрим состояние, заменим то, что требует замены. Обычно, это конденсаторы, которые почти за 30 лет могли просто «рассыпаться», «высохнуть», и просто изменить свои характеристики.

Также, проведем измерения, на наличие-отсутствие искажений. Так как много споров на эту тему ходит, особенно про этот аппарат. Мол, «..искажения только вносить! Выкинуть вообще любой темброблок из системы!». Посмотрим, попробуем разобраться.

Внешний вид

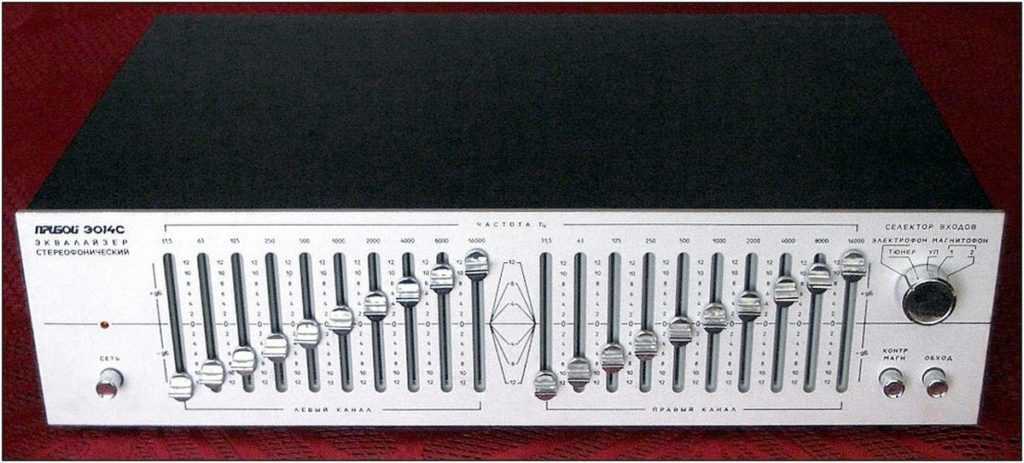

На передней панели есть кнопка «Обход», которая полностью исключает из звукового тракта схему эквалайзера. Это позволяет оперативно «проверить» настройки эквалайзера, которые изменят звуковую картину. Очень жаль, что эта схема сделана на простом механическом переключателе.

Со временем контакты таких переключателей окисляются и начинаются «провалы» в каналах как раз из-за этой самой проблемы. Приходилось несколько раз нажимать на кнопку, чтобы «разработать» контакты и добиться отсутствия нужного качества. Но это помогало не на долго.

Их конечно можно разобрать и почистить, смазать, или просто заменить на новые (попробуй найди в магазине новый!), но придется выпаивать переключатель, а это очень хлопотно и есть вероятность испортить дорожки из фольги, которые уже и так местами могут отслаиваться от времени, старости.

Этой проблемы можно было избежать, если бы схема использовала для переключения реле, или вообще – микросхемы-переключатели, которые уже тогда использовались в схемотехнике советской аппаратуры.

Имеется переключатель (селектор) входов. Он чисто механический, так называемый – галетный переключатель. Что тоже не считается идеалом переключателей, но всё же лучше и надежнее, чем использован в кнопке «Обход». К нему претензий не возникает и через 30 лет. Сделан он мощно и с большим ресурсом работы.

Имеется кнопка «Контр.магн» (контроль магнитофона). Которая позволяет прослушивать уже записанный сигнал с магнитофона, обработанный эквалайзером, подключенного к разъему «Магнитофон 1».

Имеется четыре варианта подключения эквалайзера в тракт звуковоспроизведения. Всё это индивидуально рассматривается в паспорте, в зависимости от типа используемого звукового оборудования, усилителя в частности. Но сейчас не об этом, всё это есть в инструкции.

Обзор[править]

Эквалайзер участка микшерного пульта от Audient ASP8024. Верхняя секция имеет полочные фильтры высоких и низких частот, нижняя часть полностью параметрический эквалайзер. По сути эквалайзер это определённый набор различных типов фильтров. Существует два основных типа многополосных эквалайзеров: графический и параметрический. Графический эквалайзер имеет определённое количество регулируемых по уровню частотных полос, каждая из которых характеризуется постоянной рабочей частотой, фиксированной шириной полосы вокруг рабочей частоты, а также диапазоном регулировки уровня (одинаковый для всех полос). Как правило, крайние полосы (самая низкая и высокая) представляют собой фильтры «полочного» типа, а все остальные имеют «колоколообразную» характеристику. Графические эквалайзеры, применяемые в профессиональных областях, обычно имеют 15 или 31 полосу на канал, и часто оснащаются анализаторами для удобства корректировки.

Параметрический эквалайзер дает гораздо большие возможности корректировки частотной характеристики сигнала. Каждая его полоса имеет три основных регулируемых параметра:

• Frequency — центральная (или рабочая) частота в герцах (Гц);
• Q — добротность (ширина рабочей полосы вокруг центральной частоты) — безразмерная величина;
• Gain — уровень усиления или ослабления выбранной полосы в децибелах (дБ).

Цифровой параметрический эквалайзер Voxengo GlissEQ 3 Таким образом, при использовании параметрического эквалайзера пользователь может гораздо точнее подобрать нужную частоту и более точно её отрегулировать. Аналоговые параметрические эквалайзеры встречаются довольно редко и имеют малое количество регулируемых частотных полос. Однако достижения в цифровой обработке звукового сигнала способствовали появлению цифровых параметрических эквалайзеров с практически неограниченным количеством регулируемых частотных полос. Более того, в цифровых параметрических эквалайзерах нередко имеются дополнительные параметры полос, такие как: тип фильтра, характер кривой и т. д. Очень часто параметрические эквалайзеры могут служить в качестве одного из блоков обработки цифровых акустических процессоров.

Существуют эквалайзеры смешанного типа, которые можно встретить в микшерных консолях, где к примеру низкие и высокие частоты регулируются по типу графического эквалайзера «полочного» типа, а между ними находятся две полупараметрические полосы (без регулировки добротности).

Также встречаются гибриды, называемые параграфическими эквалайзерами — это гибрид параметрических и графических эквалайзеров. Они, как правило, позволяют управлять коэффициентами усиления (gain) с помощью ползунков (или в графическом виде на дисплее), но при этом имеют настройки добротности и настройку центральной частоты для каждой полосы.

Существуют пространственные эквалайзеры, которые позволяет корректировать отдельно моно (mid) и стерео (side) составляющие сигнала, а также стерео эквалайзеры, в которых есть возможность отдельно эквализировать правый и левый каналы сигнала.

Наиболее часто используемые типы фильтров в эквалайзерах:

• Low pass — пропускающий низкие частоты.
• High pass — пропускающий высокие частоты.
• Peaking илиbell — полосовой фильтр, колоколобразный.
• Low shelf — низкочастотная полка или шельф.
• High shelf — высокочастотная полка или шельф.
• Baxandall Curve — кривая наклона АЧХ без изменения частот перегиба.

• Low pass

  иHigh pass фильтры.

• Два примера частотной характеристики Peaking

  фильтра.

• Low shelf

  иHigh shelf фильтры.

Возможности цифровых эквалайзеров намного шире чем у аналоговых, так как в них можно моделировать характеристику фильтров при помощи математики, что невозможно сделать в аналоговом приборе. Гибкость цифрового эквалайзера ограничена только программным обеспечением, в цифровых эквалайзерах есть возможность делать очень большую крутизну спада фильтров, и в ряде устройств создавать практически неограниченное количество полос.

Прибой Э014С — стерео графический эквалайзер

Прибой Э014С — это отличный графический эквалайзер советских времен, реализующий высокий уровень качества звучания. Вот по случаю я приобрел такой девайс 1989 года выпуска. Устройство оказалось в приличном состоянии, фронтальная панель выполнена из анодированного алюминия толщиной 4 мм. Верх и боковые стенки корпуса черного цвета согнуты П-образно из цельного листового алюминия толщиной 1 мм, задняя стенка тоже сделана из такого же материала. Нижняя часть корпуса изготовлена из анодированного металла.

Минимальный уровень собственных шумов и искажений

Эквалайзер Прибой Э014С приятно удивил крайне низким уровнем гармонических искажений и собственных шумовых помех. В устройстве имеется возможность переключения входных трактов, а также кнопка обхода эквалайзера используемая при настройках прибора. Включая и выключая эту кнопку, хорошо сопоставлять исходное звучание источника с уже откорректированным. Потребляемая мощность устройства от сети всего навсего 5 Вт!

Порадовали отлично работающие переменные резисторы ползункового типа на передней панели, а также пластмассовые кнопки покрытые хромом, не думал, что они так плавно включаются. На тыльной части корпуса имеются пяти пиновые входные и выходные коннекторы, однако это даже представляет некоторое удобство. Это удобство заключается в том, что если вы имеете много винтажной техники, то легче будет коннектиться.

Винтажный дизайн и надежность

Если вам удастся приобрести такой винтаж, то в первую очередь необходимо заменить все электролитические конденсаторы, которые от времени наверняка высохли. Следовательно звучание будет, мягко сказать — никакое, кстати говоря электролиты сейчас стоят не дорого и их можно заменить на импортные. Именно я так и поступил, после этого звуковая картина приобрела совершенно другого окраса и качества. Такая техника особенно подошла бы тем, у кого имеется помещение с хорошей акустикой. В настройке «Прибоя» нет ничего сложного и делается это легко.

Если иметь приличную звуковую карту и качественный усилитель мощности, то в этом комплекте можно получить превосходный звук. Именно качественное звучание не только на середине, но и по низам при басовых атаках, а также на высоких частотах.

Данный девайс превосходно справляется с подстройкой звукового воспроизведения для определенного пространства в помещении. Прекрасно работает в составе аппаратуры высокого класса, его можно использовать в качестве предварительного усилителя и подключать к нему другие дополнительные устройства.

Руководство по эксплуатации и схему можно скачать: Прибой ЭО14С

Эквалайзер прибой э014с

Предыдущая запись Аrduino nano распиновка
Следующая запись Ресивер 5.1

Технические характеристики[править]

Технические характеристики эквалайзера чрезвычайно важны. Наряду с необходимостью широкого диапазона частот работы эквалайзера (по всему аудиоспектру), он должен обладать достаточно ровной частотной характеристикой при среднем положении всех ручек регулировки. Немаловажным фактором является низкий уровень шумов, так как усиление в области высоких частот подчеркивает имеющиеся шумы — как те, что имеет входной сигнал, так и находящиеся в цепи, но всё это имеет отношение к аналоговым эквалайзерам, т.к. цифровые эквалайзеры не создают шума.

Большое значение придается фазовым характеристикам эквалайзера, так как они в той или иной степени сдвигают фазу, между гармониками, и на разных частотах возникают небольшие временные задержки. Это сильно влияет на субъективное звучание эквалайзера и объясняет, почему некоторые эквалайзеры «звучат» хорошо (в музыкальном смысле), в то время как другие приборы с такими же параметрами и технической документацией звучат хуже. Если эквалайзер сдвигает фазу мягко и по нарастанию — это лучше для музыкального восприятия (хуже — когда сдвиги фазы идут неожиданно и в виде пиков). При необходимости можно воспользоваться линейным эквалайзером, но стоит помнить о задержке, меньшей гибкости в настройках и упреждающем звоне.

Следующий фактор это диапазон регулировки. У аналоговых моделей он составляет обычно 12 или 15 децибел, тогда как у цифровых может быть до 30 дБ и более.

Выводы

Эквалайзер очень достойно себя показал. Однозначно, стоит его включить в свой комплект гаражной аппаратуры и попробовать исправить некие недочеты гаража в плане звуковой коррекции.

Но почему только в гаражный комплект музыкальной техники? Это аппарат может занять достойное место в домашней «стойке», рядом с аппаратами высокого класса! Ведь он практически не вносит ни каких искажений в АЧХ.

Он может помочь в настройке хорошего, приятного звука. Звука приятного только вашему уху. А спорить о пригодности его или полностью отрицать его использование – дело каждого сугубо индивидуальное. Мнений, как известно много, и правда у всех своя.
