Акустическая полка без боковин на лада калина хэтчбек

Способы доставки до населенного пункта Тольятти

Доставку тюнинга в регионы России и страны СНГ, мы осуществляем через транспортные компании: Деловые Линии, ПЭК, Энергия, Ратэк, КИТ, Байкал Сервис и ЖелДорЭкспедиция.

Точную стоимость доставки в город назначения может рассчитать только сотрудник транспортной компании после сдачи товара на их склад. Стоимость доставки нашим автомобилем ДО терминала – 100 руб.

Междугородняя грузоперевозка оплачивается отдельно, при получении заказанного Вами товара!

Именно такой населенный пункт автоматически определила наша система. Если вы находитесь в другом населенном пункте, то укажите его, пожалуйста, ниже для правильного расчета стоимости доставки:

что называется фото с пылу с жару. )

Итак. откуда у меня взялись такие динамики, читайте предыдущую запись моего БЖ. www.drive2.ru/cars/lada/k…tran2005/journal/3099981/

Сегодня делаем полку. Я делаю именно под эти головки. не понравится звучание. просто вырежу новые формы под овальные блины. теперь это уже не проблема. Проблема заключается изначально в том, что никто вам не даст точные размеры. сколько я не лопатл интернет так ничего и не нашел. даже у меня в машине, несмотря на то что боковины плассмассовые одинаковые. формы одной стороны, очень сильно отличаются от другой. Пришлось действовать наугад. подгоняя подрезая выпиливая. и зачищая все лишнее.

Смотрим фото, читаем комментарии к ним и пишем свои.

Акустическая полка Калина Универсал

Акустическая полка Калина Универсал приобретается для улучшения звуковых характеристик и общей модернизации задней акустической системы. Полка акустическая Калина Универсал, если изготовлена правильно, является идеальным местом для установки больших динамиков, способных дать чистый и мощный звук сзади. В этой статье мы ознакомимся с тем, какими бывают полки и как сделать ее своими руками.

Акустическая полка и как ее сделать

Акустическая полка для Ваз Калина

Наверное, каждый из нас хоть раз сталкивался с акустической полкой или использовал ее. Просто вполне возможно, что существуют и такие водители, у которых в машине этот элемент установлен, но они не знают, что это именно она. Дело все в том, что акустическую полку тщательно маскируют при помощи обивочного материала. Располагается данная составляющая возле заднего окна машины. При этом некоторые устанавливают ее в багажном отсеке. Обычно замена акустической полки необходима в том случае, если из-за нее в салоне автомобиля слышен неприятный дребезг. Это может также привести и к тому, что выйдут из строя и динамики, для которых предназначена данная доска.

Возможные материалы для изготовления и их преимущества

Акустическая полка Калина Седан

Обычно, для изготовления акустической полки используются такие материалы:

  • Древесина. При этом чаще всего используют древесину сосны, так как стоит она относительно дешевле по сравнению с другими. Преимущества настоящей древесины, конечно, неоспоримы. В первую очередь, качественная древесина устойчива к воздействию различных раздражителей окружающей среды. Во-вторых, она не так сильно разбухает на влажном воздухе, как, например, ДСП. Однако не у всех есть возможность выполнить данную работу именно из стоимости этого материала.
  • ДСП. Собственно, данный материал выбирают только из-за того, что он стоит дешевле остальных. Других преимуществ он почти не имеет. Напротив, ДСП обладает огромным количеством недостатков, которые так нежелательны. Кроме того, что этот материал быстро разбухает при воздействии влаги, он быстро ломается. Также ДСП не является экологически чистым продуктом. Поэтому во многих странах полностью отказались от его использования.
  • Фанера. По своим характеристикам, пожалуй, это самый благоприятный материал, который можно использовать для создания акустической полки. За счет ее свойств поглощения шума и вибрации, звук динамиков(см.Как выбрать динамики для автомагнитолы своими силами) становится более четким.

Проблемы с установкой задней полки ЛК2. А ещё говорят, что «изменений между ЛК1 и ЛК2 мало»

Сразу извиняюсь за то, что спёр чужие фотки, просто иным способом показать этот момент не получается.

Я такой радостный (сегодня же пришла недостающая левая опора), в прошлой записи закупился запчастюльками для тюнинга салона, опорами полки, полкой, кронштейнами ремней от Калины 2 и надеялся безгеморно воткнуть это всё в Калину 1. Да фик там! Если делать без колхоза, то надо нефигово так запариться. С этим я столкнулся, когда переносил динамики из полки в двери, ибо в дверях отверстий для их крепления не было. Тут тоже запарка.

И начинается всё с того, что на Калине 2 задние форточки скошены.

В отличии от первой Калины

и за счёт этого скоса Вазовцы заработали ещё одно дополнительное крепление.

В кузове есть дополнительные прорези в этом месте. Кроме того, заднее крепление полки имеет ухо, которое крепится к кузову ниже, чем на первой Калине, причём дырка, которая использовалась на Калине 1 осталась на Калине 2 (не задействована), но добавилась вторая чуть ниже. Фото стащил у elouA1

MoskolenkoPavel и andruxa167 уже ставили полку от Калины 2 на Калину 1, но они использовали самодельные кронштейны ремней безопасности

Это позволило им подогнуть эти кронштейны и натянуть полку вверх с её нормального места при этом саморез они ввернули не по центру крепления и с большим натягом. Саморез нижних креплений опор полок также вкручивать некуда. На Калине 2 есть доп. отверстие со вставкой такой же, что и в порогах для крепления накладок

Между облицовкой стойки и полкой появляется щель

Спереди опора полки также нифига не стыкуется с накладкой стойки

А почему? Да потому, что на Калине 2 другие накладки стоек!Не такие (фото sashka401 )

А вот такиеСледующее фото честно спёр у SeregaKochev

Опора стойки возле сидения получила дополнительный «хвост», который прикрывает безобразие с предыдущего фото. Соответственно саморез крепления переехал назад и требует дополнительного отверстия.Накладка задней стойки крепится теперь не только на клипсах но и на саморезе (нужно ещё отверстие), а также имеет ухо для ещё одного аппединкса опоры полки

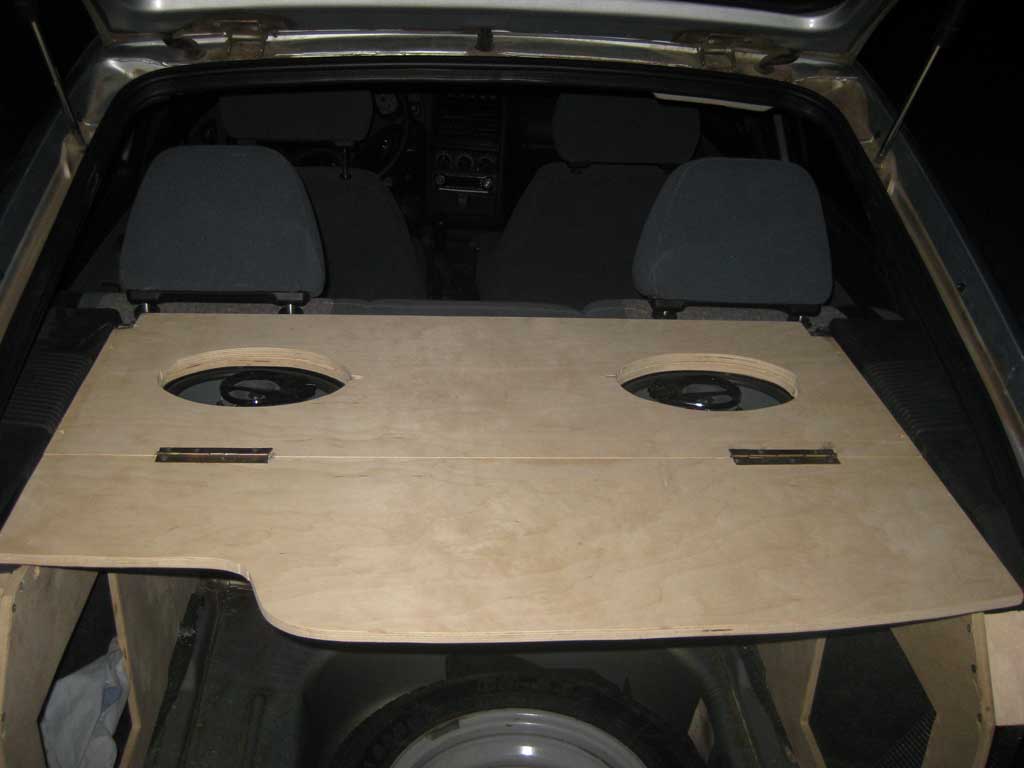

Самодельная полка

Самому установить акустику в ваз

Как и было написано выше, качество звука в автомобиле, особенно выходящего из динамиков тыловой акустики, мало кого устраивает. Особенно страдает звук в салоне хэтчбек бюджетных автомобилей, таких как Калина. Изготовить акустическую полку, подходящую по размерам в этот автомобиль, довольно просто. Для начала подготавливаем нужные материалы и инструменты:

  • Фанеру, толщиною 7 мм;
  • Рулетку или линейку;
  • Электрическую пилу (если нет, то сойдет и обычный лобзик по дереву);
  • Стальную ленту;
  • Уголки и шарниры;
  • Петли рояльные.

Первоначальный этап работ подразумевает снятие размеров полки.

Акустическая полка задняя

  • Первоначально делаются боковины. Они, как правило, зеркальные – сделав одну, можно с легкостью изготовить и другую;
  • Проводим контрольную примерку;
  • Устанавливаем детали на штатные места;
  • Замеры производим повторно теперь уже для основной части полки;
  • Выпиливаем элементы;

Гремит крышка багажника приора хэтчбек

В отличии от седана, задняя полка универсала и хэтчбека жестко не закреплена. Такое решение с одной стороны позволяет увеличить вместимость багажника, а с другой — полка становится дополнительным источником скрипа. А какие способы шумоизоляции задней полки самые практичные?

Инструкция будет полезной для владельцев:

  • лифтбек Lada Granta;
  • универсал/хэтчбек Lada Priora;
  • универсал Lada Vesta;
  • универсал/хэтчбек Lada Kalina;
  • внедорожник Lada 4×4;
  • универсал Лада Ларгус.

Чтобы избавиться от сверчков, которые появляются по вине задней полки, рекомендуется выполнить ряд действий. Начать стоит с антискрипа (маделин), который следует наклеить на места соприкосновения полки.

Далее нужно зафиксировать заднюю полку таким образом, чтобы она не болталась и не подпрыгивала во время езды. В тоже время, чтобы могла легко подниматься при открытии багажника. Рекомендуем установить кронштейн полки багажника, который применяется на иномарках. Каталожный номер: 965 677 80. Либо задействовать резиновый упор полки от ВАЗ 2111.

Есть и готовое решение, которое избавит от скрипов и дребезга — это акустическая полка. Как правило, они имеют достаточный вес, что не позволяет полке подпрыгивать на кочках. Кроме этого, акустическая полка обтянута материалом, который выполняет функции антискрипа.

По статистике, около 30% владельцев хэтчбеков и универсалов Лада Приора/Калина решают проблему дребезга заменой штатной задней полки на акустическую. Около 20% используют антискрип, 10% утяжеляют штатную полку и столько же используют резиновый упор. 15% автолюбителей используя разные методы так и не смогли справится с недугом.

Кстати, а вы знаете, как заставить крышку багажника универсала/хэтчбека открываться автоматически (см. эту доработку)?

Каждому автовладельцу хочется, открывая крышку багажника, быть уверенным в том, что он увидит ровную, чистую обшивку, что эта крышка сработает плавно, и что она не будет греметь в дороге, как детская погремушка. И закрывать её, можно было бы не хлопая изо всех сил, а лёгким, непринуждённым движением. Кроме этого, все устройства крышки багажника должны работать как часы. Каким образом этого достичь?

Акустическая полка

kalinaa_s Всем известна проблема России : дураки и дороги. Так вот об дураках. На автотазе походу раньше инженером-архитектором работал норм пацанчик и он хоть немного продумывал звук в авто, речь идет о Ваз-21093, 099, 10, 14, 15, т.е там можно было в родную полку поставить норм динамик 6*9 (блины) и наслаждаться музлом. Требовался самый минимум умений и знаний.Но теперь инженер походу состарилсО и ему фиолетово чтоб в автотазах играла музыка норм. Я преобретя калину седан и послушавши знакомых поставил голову пионер и колонки по кругу Herz д16. Так как я любитель громкой музыки я ушатал герцы через полгода, т.е они тупо крякают, и у одного просто отвалился проводок от карзины к диффузору. Почитав форумы и послушав людей я принял решение поставить акустическую полку в зад салона и повесить «блины». Начал поиски полки. В Анжеро-Судженске купить её просто не реально, т.к все делают «колхоз» сами. не хотел сам, хател купить. В Кемерово и Томске нет полок, кое как нашел магазин в Новосибирске, созвонились, договорились, оплатил, прислали. Полку я хотел с горизонтальным расположением динамиков, в инет распространены с диагональным расположением.. Нашел, оплатил, выписал. Цена полки 1010 р + доставка Энергией 200р. Покупка Вибропласта 600р (2 листа).

Tags:

Акустическая полка с боковинами за 1,6 тысяч рублей

Среди преимуществ такой полки можно выделить простую установку, без использования дополнительных доработок и связующих. Так, вместо привычных пластиковых боковин на такой полке используются деревянные. На них, в свою очередь, динамики и фиксируются. Но главным достоинством такой полки является то, что при ее снятии, а это может происходить часто, если владелец перевозит периодически габаритные грузы в багажнике, динамики(см.Как выбрать динамики для автомагнитолы своими силами) будут оставаться на месте.

Технические характеристики полки

Материал Фанера
Толщина крышки 10 мм
Толщина боковин 25 мм
Цвет обивки Черный карпет
Размер отверстий под динамики, см 13/16/20
Размеры полки, см 140х73х13,5
Вес полки, кг 10,3
Комплектация 2 боковины
Установка и ее тип Скрытая
Отверстие под саб Предусматривается

Установка

Акустическая полка лада калина универсал

Она не займет много времени и весь процесс монтажа сводится к следующим действиям:

  • Демонтируются пластиковые накладки;
  • Ремень безопасности откручивается и продевается сквозь прорезь в полке;
  • Выворачивается болт фиксации спинки;
  • Несколько шайб подкладывается под болт, чтобы спинка свободно захлопывалась;
  • Ставятся теперь боковины;
  • Делаются заранее отверстия под саморезы;
  • Закручиваются саморезы;
  • Ставится полка в зависимости от наличия уголков;
  • Затем ремень фиксируется и подключается плафон;
  • Ставятся динамики и крышка.

Лада Калина Хэтчбек › Бортжурнал › Установка динамиков в заднюю полку

Достались мне по блату динамики Beltek на 120 ватт. Но раз по блату, значит что то с ними не то) Они очень сильно хрипели. Я их разобрал, почистил спиртом, куда смог подобраться, поехал на автомойку и продул их воздухом. Приехал домой, собрал их, проверяю… Хрип пропал, чему я очень стал рад) После этого решил их ставить к себе в калину. Размер у них 6х9, позже планируется, что то мощнее, да и вот по поводу полки думаю. оставлять или сделать самому или купить из ДСП. Снял я магнитолу и увидел колодку с проводами.

Подумал я, что и идут все эти провода до своих предназначенных мест. Но как оказалось нет. Позже порывшись в интернете я понял, что на калину хэтчбек не делали штатную аудио подготовку на задние динамики, кончались провода в колодке, за блоком предохранителей. Конечно можно было кинуть провода по новой, но захотелось эстетики) Поэтому я начал искать клеммы, под названием папа лира 1,6мм.

Объездив пол города, понял, что не найду их в различных радио и авто магазинах, начал поиски в интернете, наткнулся на сайт, где продавали такие клеммы по 5 руб, но доставка из Питера стоила 200 руб, общая сумма 220 руб, дороговато, подумал я для клемм. Я пошел другим путем) Залез на местный сайт по продаже автомобилей и стал искать «автомобили на запчасти». Смотрел универсалы и седаны, в них была задняя аудио подготовка. Нашел универсал, позвонил, договорился с продавцом на 100 руб+мелкие запчасти в виде шурупов и колпачков. Приехал к продавцу, снял 4-ре провода из общей проводки, которая шла на зад вместе с клеммами, вытаскиваются они из колодки очень просто, иголочкой. На след день, начал все это дело ставить. Вставил клеммы в колодку.

Шумоизоляция багажника Калина 2 (ВАЗ 2192, 2194)

одинаковая для всех марок и типов машин, однако, в конкретных случаях есть свои особенности. В случае с Лада Калина 2, весь процесс начинается со снятия обшивки багажника и обивки двери багажника, что не вызывает трудностей. Далее всю поверхность следует очистить и обезжирить Уайт Спиритом.

Первый слой шумоизоляции багажника — материал для виброизоляции. Установку шумоизоляции рекомендуется начинать с задних арок, именно через них передаются основные шумы от дороги. Для шумоизоляции арок рекомендуется использовать материал с наибольшим коэффициентом поглощения вибраций, например, «Бимаст Бомб». Вырезаем листы подходящего размера (чем больше будут куски, тем лучше), и разогреваем битумную сторону феном. Прикладываем материал на очищенный металл кузова, и раскатываем его твердым (пластиковым/железным) валиком. Следующий лист виброизолятора приклеиваем внахлест или в стык

После этого переходим к шумоизоляции горизонтальной поверхности багажника, уделяя особое внимание той части, где проходит резонатор глушителя (у Лада Калина 2 это левая сторона)

Второй слой — звукопоглощающий материал. Чаще всего из-за доступности и невысокой цены применяют СПЛЕН (в большей степени теплоизоляционный материал), но мы рекомендуем Вам использовать акцент. Оба материала имеют самоклеющуюся основу, поэтому их установка потребуется существенно меньше времени. Обклеиваем 100% поверхности, стык в стык. Исключение составляют лишь технологические отверстия (отверстия для вентиляции салона).

Крышка багажника Калина 2 тоже должна подвергаться шумоизоляции. В отличии от багажника тут следует использовать более легкий материал для виброизоляции, например, StP Aero. Наклеиваем материал между ребрами жесткости. Сверху аналогичным образом устанавливаем акцент.

Борьба со скрипами и сверчками

Стоит уделить особое внимание шумоизоляции задней полке. Чтобы она не издавала скрипов следует наклеить антискрип (моделин) на все трущиеся поверхности, например, места крепления полки багажника, обивку пятой двери и т.д

Шумоизоляция багажника Калина 2 хэтчбек окончена, осуществляем сборку в обратной последовательности. Багажник универсала обрабатывается аналогичным образом.

На шумоизоляцию багажника потребуется один рабочий день, а также:

  • На ШВИ багажника — 8 листов «Бимаст Бомб» (0,53*0,75м) и 2 листа акцента (1,0?0,75м)
  • На крышку багажника — 2 листа Вибропласта и 1 лист акцента.

Эффект от шумоизоляции значительный, во-первых становится меньше слышно выхлопную трубу. Во-вторых стало практически не слышно, как работает задняя подвеска. И еще, если Вы сделали тюнинг багажника Калины и установили туда сабвуфер, то шумоизоляция багажника обязательна!

Помните, что лучшая шумоизоляция — это когда выполнен комплекс работ направленных не только на изоляцию от внешнего шума (шум от колес, ветра и т.д.), но и устранение скрипов и сверчков внутри салона автомобиля.

Калина хэтчбек багажник

Не секрет, что производители отечественного автопрома очень часто упускают из виду совсем немаловажные факторы, которые потом выливаются в последствия для владельцев автомобилей. не стала исключением. Самой распространенной проблемой является то, что в ней очень быстро начинает провисать полка багажника. Из-за чего это происходит? Все дело в том, что её держат боковины, которые сделаны из пластмассы. И так как нагрузка в багажнике часто велика, эти боковины не выдерживают, и полка начинает провисать.

Производители Калины видимо знали, что так будет, и поэтому колонки установили спереди. Эти боковины еле держат саму полку, не говоря уже о нагрузке на нее.

Если же вы все-таки хотите динамики поставить в багажнике, то позаботьтесь для начала об укреплении боковин. Чтобы они были крепче, их можно сделать из дерева. Любая мастерская изготовит эти боковины в течение дня, и стоить они будут не так дорого.

Если всю работу по укреплению вы сделаете правильно, то укрепленный багажник прослужит вам долго. Он прогнется лишь под очень тяжелым весом, но никак не под весом колонок. Благодаря усилению с помощью деревянных креплений, у вас также появляется дополнительное место. Там вы можете хранить какие-либо вещи, небольшую гарнитуру или мелкие инструменты. И место это такое, что мало кто догадается туда заглянуть. Этакий сейф в багажнике.

Также при провисании полки, если кто сталкивался с этой проблемой, крепления не просто расшатываются и не выдерживают даже незначительного груза, но при езде начинают издавать скрежещущие или скрипящие звуки

Всем известно, что, будучи за рулем, нужно максимально обращать внимание на дорогу и сосредотачиваться на ситуации, которая происходит вокруг вас. Конечно, многие люди включают музыку и ничего слышат

Но если кто-то ее не слушает, то таких людей сопровождают неприятные звуки провисшей полки багажника, а точней – расшатанных креплений. А это очень отвлекает, а кого-то и раздражает. Даже если вы ничего тяжелого не перевозите в багажнике, то вот вам еще одна веская причина укрепить боковины вашего авто и сделать их деревянными.

Знаете ли вы что транспондеры используются в ключах практически во всех автомобилях. В автомобильном мире используются два вида транспондеров: клонируемые и программируемые. можно купить в специальных магазинах для дальнейшей кодировки под автомобиль.(Не забудь проголосовать) Loading …

акустическая полка калина универсал

#1 12 Дюймов

Пользователи

Cообщений: 1 734

на днях была приобретена акустическая полка, субботним утром ничего не предвещало беды и я решил ее поставить.

в итоге несколько часов мучений и одна боковина установлена.

для установки полки потребуется:металлические уголки 3х3см -6шткусок фанеры я брал 12ммсаморезы по дереву и металлуотвертка крестдрельключ на 17черная краска и карпет + степлер(аналог скобы+молоток)пилка по металлуболгарка / наждак

итак:так это выглядело до вмешательства)

мини игра — найди 10 отличий

производителям на заметку. ибо не лезет..

для тех кого волнует вопрос: что же там еще может стучать?

придя домой нашел мануал по установке и был очень не приятно удивлен. мануал: http://www.alamar.ru. tr_f1117&page=0

P.S. производители полок. не аху**ли ли вы? почему нельзя сделать нормальные крепления? зачем дырявить машины?

продам полку багажника с боковинами калина универсал 900р (в правой боковине несколько дырок от саморезов)
