При установке нескольких усилителей в автомобиль владельцы часто сталкиваются с проблемой огромного пучка проводов, идущих к аккумулятору. Это не только занимает много места, но и создает риск плохого контакта. В профессиональном car audio для решения этой задачи используют специальные распределители. Правильно подобранный разветвитель питания для автозвука обеспечивает стабильную работу всей системы и защищает оборудование от перегрузок. В этой статье вы узнаете, как выбрать дистрибьютор питания, по какому алгоритму его монтировать и как избежать критических ошибок при подключении.
Назначение и функции дистрибьютора питания

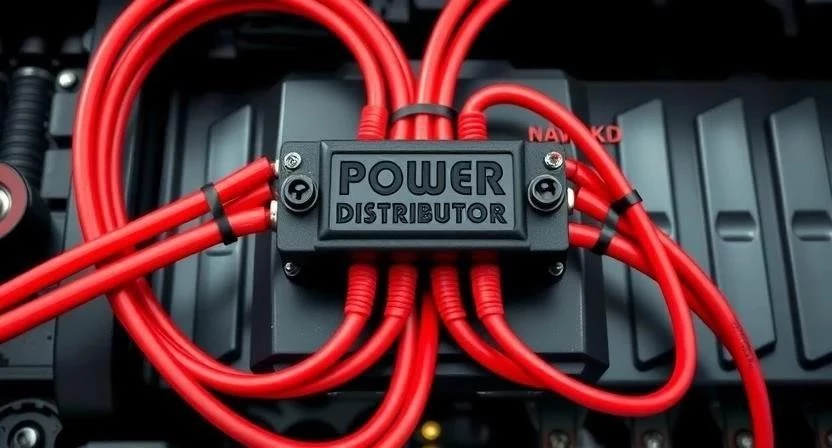

Дистрибьютор питания представляет собой силовой узел, который принимает один мощный кабель от аккумулятора и разделяет его на несколько выходов для разных потребителей. Его главная задача — равномерное распределение тока между несколькими усилителями. Без такого устройства пришлось бы тянуть отдельный провод к каждому усилителю, что перегрузило бы силовые магистрали автомобиля и увеличило бы вероятность короткого замыкания.
По сути, это электрический «хаб». Он позволяет минимизировать количество соединений и упростить организацию кабелей в багажнике. Качественный распределитель исключает падение напряжения, которое часто возникает при использовании простых скруток или дешевых клемм.
Разновидности распределителей питания
Все устройства этого типа делятся на две основные категории: модели с интегрированными предохранителями и варианты без них. Выбор зависит от того, где именно в системе уже установлена защита.

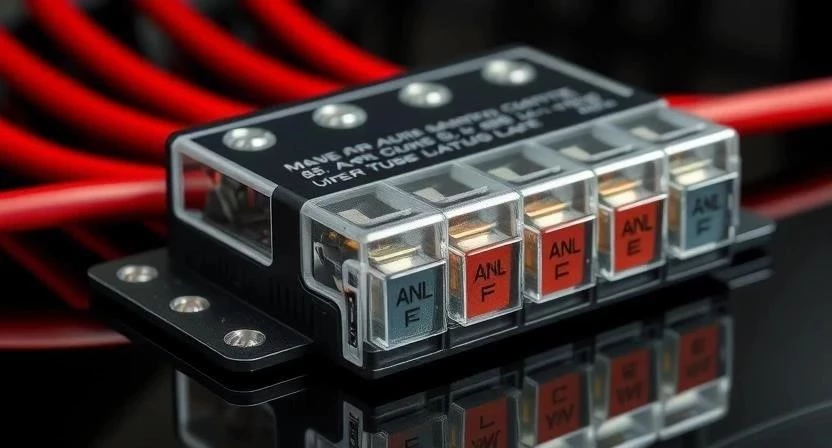

Модели с предохранителями обеспечивают дополнительный уровень безопасности. Если в одной из веток произойдет замыкание, сгорит только один предохранитель, и остальные усилители продолжат работать. Это надежнее, но такие блоки занимают больше места.

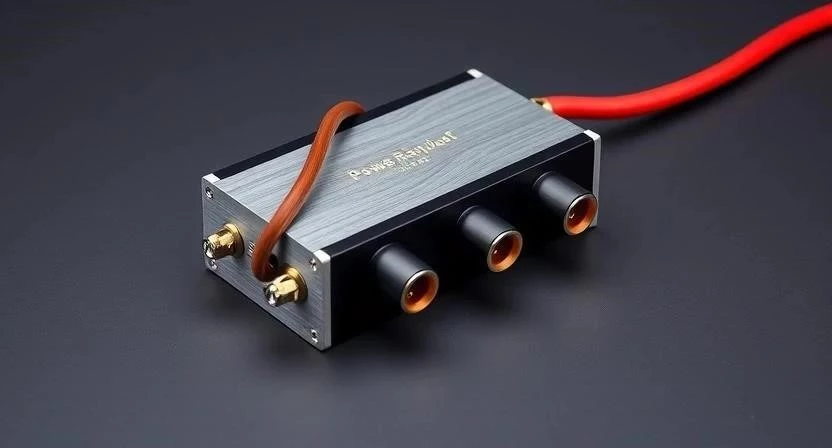

Варианты без предохранителей более компактны и дешевы. Их используют в системах, где каждый усилитель имеет собственный встроенный предохранитель или где защита установлена непосредственно у аккумулятора и на каждом выходе отдельно. Однако при серьезном сбое в такой схеме риск повреждения проводки выше.
| Тип дистрибьютора | Преимущества | Недостатки | Рекомендация |
|---|---|---|---|
| С предохранителями | Индивидуальная защита каждой ветки, высокая безопасность | Габариты, более высокая стоимость | Для мощных систем с 3+ усилителями |
| Без предохранителей | Компактность, простота монтажа, низкая цена | Отсутствие локальной защиты цепей | Для простых систем с малой нагрузкой |
Критерии подбора подходящего устройства
При выборе нужно ориентироваться на три основных параметра. Первый — количество выходов. Оно должно строго соответствовать числу усилителей в системе. Покупать дистрибьютор «с запасом» не всегда удобно из-за лишних открытых контактов, которые нужно изолировать.
Второй важный фактор — максимальный допустимый ток. Если суммарная мощность всех усилителей превышает пропускную способность устройства, оно начнет греться. Из опыта скажу, что дешевые китайские распределители часто завышают свои характеристики, поэтому лучше брать устройство с запасом по току в 20-30%.
Третий критерий — качество сборки. Обращайте внимание на материал корпуса и качество затяжки болтов. Плохой контакт в месте крепления провода приводит к окислению и потере мощности.
Подбор под сечение силовых проводов
Соответствие сечения кабеля и дистрибьютора критически важно для предотвращения перегрева. Если использовать слишком тонкий провод на входе, возникнет падение напряжения, и усилители начнут «захлебываться» на пиках громкости.
Входной кабель всегда должен быть толще или равен самому мощному из выходных. Существует четкая зависимость между площадью сечения жилы и количеством ампер, которые она может передать без значительного нагрева. Я однажды видел, как из-за использования тонкого кабеля в мощном дистрибьюторе изоляция начала плавиться прямо во время прослушивания музыки.
| Сечение кабеля (AWG/мм²) | Примерный допустимый ток (А) | Рекомендуемая нагрузка | Тип системы |
|---|---|---|---|
| 4 AWG (~21 мм²) | 80–120 А | Средняя | 1-2 небольших усилителя |
| 2 AWG (~33 мм²) | 150–200 А | Высокая | 2-3 средних усилителя |
| 0 AWG (~53 мм²) | 250–300 А | Очень высокая | Мощные моноблоки и многоканальники |
| 1/0 AWG (~60 мм²) | 300+ А | Экстремальная | Профессиональный соревновательный звук |
Инструменты для качественного монтажа
Для того чтобы установка разветвителя питания прошла успешно, потребуется определенный набор инструментов. Не стоит пытаться заменить профессиональный инструмент подручными средствами, так как это приведет к плохому обжиму.
- Стриппер для снятия изоляции с силовых кабелей.
- Кримпер (пресс-клещи) для обжима наконечников.
- Набор шестигранников или головок (в зависимости от крепежа дистрибьютора).

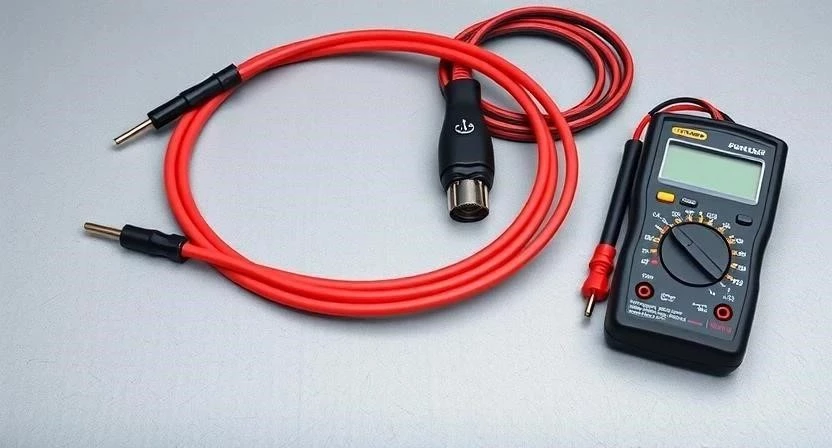

- Вольтметр или мультиметр для проверки напряжения.
- Термоусадочные трубки разного диаметра.
- Строительный фен или зажигалка для усадки трубок.
- Наждачная бумага с мелким зерном для зачистки контактов.
Алгоритм установки дистрибьютора
Монтаж требует аккуратности и строгого соблюдения последовательности действий. Ошибки на этом этапе могут привести к выходу из строя дорогостоящей электроники.
- Полностью отключите отрицательную клемму аккумулятора. Это базовое правило безопасности.
- Проложите основной силовой провод от аккумулятора к месту установки дистрибьютора, избегая острых кромок кузова.
- Зачистите концы проводов на длину, соответствующую размеру наконечника.
- Установите медные или луженые наконечники и плотно обожмите их кримпером.
- Закрепите дистрибьютор на жесткой поверхности (стенка багажника или специальный подиум), чтобы он не болтался при движении.
- Подсоедините главный входной кабель к устройству, затянув болт с максимальным усилием.
- Подключите выходные кабели к каждому из усилителей.
- Изолируйте все открытые части соединений с помощью термоусадки.
- Установите предохранители в слоты (если модель их поддерживает).
- Подключите аккумулятор и проведите замеры.
Меры безопасности при работе с электрикой
Силовое питание автозвука оперирует большими токами. Любая неосторожность может привести к короткому замыканию и мгновенному возгоранию изоляции. Никогда не оставляйте оголенные провода без изоляции, даже если они находятся внутри пластикового кожуха.
Особое внимание уделите расположению устройства. Дистрибьютор не должен касаться металлических частей кузова без изоляционной прокладки. Также важно, чтобы вокруг него была естественная вентиляция, так как при больших нагрузках контакты могут немного нагреваться.
Я рекомендую использовать только качественные медные провода. Омедненный алюминий (CCA) имеет большее сопротивление и сильнее греется, что в сочетании с дистрибьютором может стать причиной перегрева всей цепи.
Ошибки при монтаже, которых стоит избегать
Многие новички допускают одни и те же просчеты, которые в итоге приводят к нестабильной работе звука или поломкам. Из практики скажу, что большинство проблем решается на этапе тщательной подготовки.
- Слабая затяжка болтов в клеммах — приводит к искрению и окислению.
- Использование предохранителей с завышенным номиналом — защита просто не сработает при коротком замыкании.
- Скрутка проводов вместо обжима наконечниками — создает высокое сопротивление.
- Установка дистрибьютора слишком далеко от усилителей — увеличивает падение напряжения.
- Использование одного и того же сечения для входа и выхода при наличии трех и более потребителей.
Проверка работоспособности после установки
После завершения монтажа нельзя сразу включать систему на полную мощность. Сначала необходимо провести серию тестов с помощью вольтметра. Проверьте напряжение на входе в дистрибьютор и на каждом из его выходов при выключенных усилителях.
Затем включите систему на умеренную громкость и снова замерьте вольтаж. Если разница между входом и выходом составляет более 0.2–0.5В, значит, в системе есть плохой контакт или сечение кабеля недостаточно для такой нагрузки. Контроль температуры также важен: потрогайте корпус дистрибьютора через 15 минут работы. Он должен быть едва теплым.
| Этап проверки | Действие | Ожидаемый результат |
|---|---|---|
| Статический замер | Замер напряжения на клеммах без нагрузки | Напряжение на всех выходах одинаково и равно входному |
| Замер под нагрузкой | Замер вольтажа при работе усилителей | Минимальное падение напряжения (до 0.5В) |
| Тепловой контроль | Ощупывание корпуса и соединений | Отсутствие сильного нагрева или запаха гари |
| Проверка фиксации | Попытка сдвинуть устройство рукой | Жесткое крепление, отсутствие люфтов |
Признаки того, что дистрибьютор пора менять
Даже качественные устройства со временем могут выходить из строя. Основной враг электрики в автомобиле — влажность и вибрация. Если вы заметили белый или зеленый налет на контактах, это признак окисления. Такой налет увеличивает сопротивление, что ведет к перегреву.
Также стоит обратить внимание на состояние изоляции проводов в местах входа в распределитель. Если пластик стал жестким или изменил цвет на коричневый, значит, устройство работало на пределе своих возможностей и перегревалось. В таких случаях замена на более мощную модель с бóльшим сечением — единственный верный выход.
FAQ
Можно ли использовать один дистрибьютор для питания и усилителей, и сабвуферного моноблока?
Да, это стандартная практика. Главное, чтобы суммарный ток всех устройств не превышал пропускную способность дистрибьютора.
Что будет, если поставить предохранитель большего номинала, чем рекомендует производитель?
Это опасно. Предохранитель должен сгореть раньше, чем расплавится изоляция провода. Слишком мощный предохранитель превращает проводку в «нагревательный элемент» при замыкании.
Нужен ли отдельный дистрибьютор для «массы» (минуса)?
Желательно. Для идеального баланса системы рекомендуется использовать симметричную схему: один распределитель для плюса и один для минуса.
Поможет ли дистрибьютор убрать мерцание фар при ударе баса?
Сам по себе нет. Он лишь распределяет ток. Для борьбы с просадками напряжения нужны более мощный аккумулятор, генератор или установка суперконденсатора.
Можно ли соединить два дистрибьютора последовательно?
Технически можно, но это создает лишние точки соединения, в каждой из которых может возникнуть падение напряжения. Лучше выбрать один блок с нужным количеством выходов.
Какой материал наконечников лучше: медь или алюминий?
Однозначно медь или луженая медь. Алюминий быстро окисляется и имеет худшую проводимость, что недопустимо в силовых цепях автозвука.
Как часто нужно проверять затяжку болтов в дистрибьюторе?
Рекомендую проверять их раз в полгода или после поездок по плохим дорогам, так как от вибрации гайки могут ослабнуть.
Можно ли использовать обычные автомобильные предохранители в дистрибьюторах?

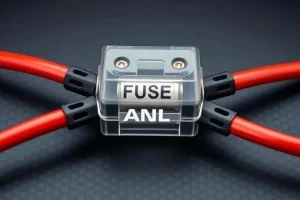

Только если устройство специально под них рассчитано. В силовых распределителях обычно используются ANL или MIDI предохранители, так как они выдерживают гораздо большие токи.
