Как настроить автомагнитолу jvc своими руками

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения

Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

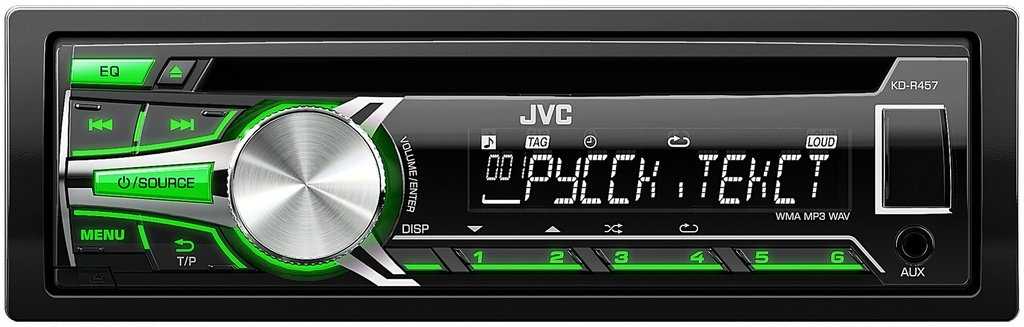

Основные механизмы и регуляторы на передней панели магнитолы JVC:

В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

нажать ручку регулировки громкости;
затем нажать ее еще раз, должна появиться запись «Demo Off».

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

Нажать и удерживать кнопку с квадратиками и шестеренкой.
Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
Для установки даты поворачиваем регулятор до пункта меню Date Set.
Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Возможные неисправности

Как показывает практика, в целом JVC устройства — это надежные автомагнитолы, ломающиеся крайне редко. Однако, при игнорировании рекомендаций, связанных с эксплуатацией устройства, впоследствии могут возникнуть проблемы.

Также неисправности характерны для многих дешевых и низкокачественных, в частности, поддельных автомагнитол:

Настоящей болезнью практически любой автомагнитолы, в том числе JVC, является пульт дистанционного управления. Причины, по которым ломаются ПДУ, могут быть разными, но по факту это обусловлено их интенсивным использованием.
Некорректно функционирует регулятор громкости. Как правило, такая проблема более актуальна для дешевых моделей. В целом увеличить или уменьшить громкость звучания можно, однако само колесико может быть либо слишком чувствительным, либо слабо реагировать на нажатие. Иногда для того чтобы повысить громкость, достаточно легко провернуть колесико, а в некоторых случаях для этого требуется прокрутить его по часовой стрелке много раз.
Могут западать клавиши переключения аудиозаписи, особенно часто это проявляется при интенсивном их использовании.
Значительно реже в устройствах JVC возникает проблема отсутствия звука, при этом система может вести себя так, как будто она нормально проигрывает трек. То есть на экране будет демонстрироваться название файла, его длительность и прочая информация, но даже если колонки будут включены на полную мощность, проигрываться трек не будет. Обычно подобную проблему можно решить либо путем сброса настроек до заводских, либо ремонтом.
Редко бывает такое, что автоматически сбрасывается вся конфигурация системы.

Извините, в настоящее время нет доступных опросов.

Внешние порты

Кроме радио, магнитола может проигрывать музыку с внешних устройств или CD — дисков (более старые версии).
Для возможности подключения внешних устройств понадобится всё то же меню «Система», описанное ранее в настройке времени.
Переходят в меню, как описано выше.
Листая меню, выбирают параметр AUX, USB или Bluetooth (при поддержке данной возможности).
Стрелками по бокам (или отклонением самой) ручки переключают положение. Доступны два варианта — включено (On), или отключено (Off).
Выбирают включить желаемый порт.
Однократным нажатием джойстика подтверждают.
Так же, как и в настройке времени, выходят из меню.
Дальнейшее подключение зависит от моделей магнитолы и подключаемого устройства.

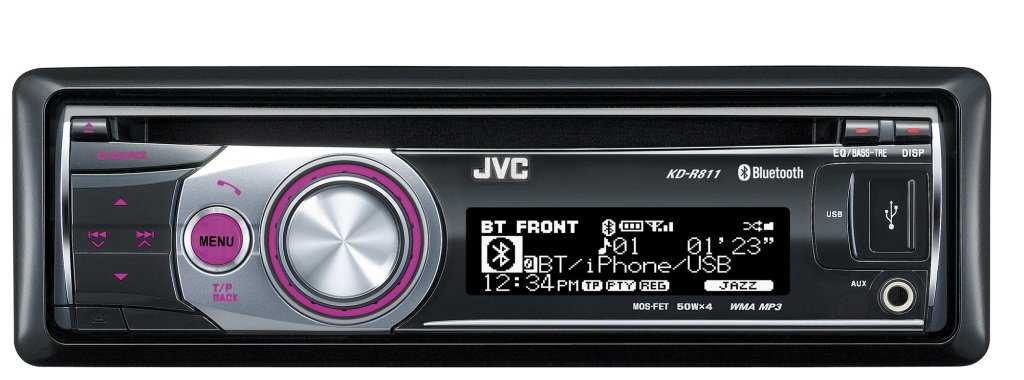

Подключение по Bluetooth

Следует помнить, что для корректной работы соединения посредством Bluetooth, как и большинству других устройств с поддержкой такой функции, потребуется сопряжение. Pin-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже соединялось посредством Bluetooth, ввести его нужно будет только на магнитоле).

Для ввода pin-кода на магнитоле делают следующие шаги:

Выключают её.
Удерживая клавишу включения, переходят в начальное меню.
Вращая джойстик, находят функцию PIN CODE INPUT (появится, если BT разрешён).
Отклоняя ручку джойстика вверх-вниз, вводят код. Если нужно перемещение между символами, осуществляют качанием ручки влево-вправо.
Подтверждают однократным нажатием на ручку.
Выходят из меню.

Теперь можно активировать режим на устройстве и попробовать найти магнитолу. Любители назначать понятные имена устройствам могут использовать приведённый способ, но выбрать надо не PIN CODE INPUT, а EDIT DEVICE NAME. Остальные действия идентичны.

Важно!!! Нажатие для подтверждения должно быть однократным. Повторное нажатие на это же меню приведёт к сбросу кода и необходимости вводить его снова. В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB

В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB.

Магнитола «Pioneer» без CD, но с поддежкой USB и AUX

Настройки JVC KD-R90BT

Настраиваем JVC автомагнитолу

Стоит отметить, что магнитола JVC KD-R90BT обладает достаточно упрощенной версией настроек, что становится большим плюсом для рядового пользователя. У многих автовладельцев часто возникают затруднения с настройкой фильтров.

Главной особенностью данного аппарата является функция «Easy». То есть, уже не нужно настраивать частоты динамиков, а достаточно выбрать их размер. Программа в автоматическом режиме подберет нужные параметры.

Из более профессиональных настроек стоит отметить функции «EQ» и «DSP». EQ — это пяти полосный эквалайзер, обладающий оптимальными настройками для того или иного жанра музыки.

Система DSP представляет собой детальную настройку передачи звукового сигнала к тому или иному динамику.То есть подобно профессиональной студии можно создать равномерное звуковое поле для слушателей, находящихся в салоне автомобиля.

Таким образом, мы имеем следующие виды настроек:

Режим «Easy» (автоматической настройки звучания).
Режим «EQ» (5-полосный эквалайзер).
Режим «DSP» (определяющий звуковую задержку).
Режим Digital Track Expander (выводящий сжатые треки на новый уровень звучания).

Выполнить настройку можно и своими руками. Перед началом данного процесса надо ознакомиться с разнообразными фото подобной тематики, которые есть в Интернете.

Видео тоже будет очень кстати. Обычно инструкция продается в комплекте и в ней есть много полезной информации. Цена данной работы в сервисе может быть очень высокой.

Источник

Обзор автомагнитолы JVC KD-R90BT

Настройка автомагнитолы jvc

Компания JVC с самого начала своего существования любит удивлять автовладельцев необычными головными устройствами. Данное правило применимо и к JVC KD-R90BT.

Итак:

На фоне своих аналогов данный аппарат выглядит весьма необычно. Несмотря на простой внешний вид, магнитола сможет удивить даже самого предвзятого меломана.
Главным минусом консоли остаются пластиковые кнопки, окрашенные под алюминий.
В процессе воспроизведения магнитола с легкостью читает названия файлов.

Дисплей имеет возможность смены цветовой схемы, вот только яркость экрана могла бы быть немного повыше.
Управлять магнитолой как всегда очень просто, что применимо для всех видов автомагнитол JVC.

Усилитель

Jvc автомагнитолы

Выходная мощность автомагнитолы — 200 ВТ (4х50 Вт), и предварительно звук проходит через 5-полосный эквалайзер. Стоит отметить, что звукокомпенсатор полностью устраняет задержки волны от головного устройства до динамика.

Усилитель обладает следующими техническими характеристиками:

Он оснащен полевыми транзисторами.
Максимальная мощность составляет 4х50 Вт.
Номинальная мощность составляет 20 Вт.
Звучание колеблется в районе 40-20 000 Гц.
5 — полосный эквалайзер.
Возможность сохранения собственных настроек звука.
Звуковой процессор с возможностью выравнивания задержек.

Автомагнитолы jvc

Регулировка уровня громкости делится на 3 области.
Встроенные фильтры частот.
Функция активации максимального усиления звука.
Фейдер — возможности регулировки уровня громкости передних/задних колонок.
Дополнительные линейные выходы на сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).

CD-плеер

Автомагнитола jvc

CD-плеер поддерживает MP3 и WMA форматы, при частоте звучания от 5-20 000Гц. Воспроизведение осуществляется как в случайном порядке, так и методом повтора. Изъятие диска, возможно, осуществить даже при выключенном питании.

Технические характеристики CD-плеера:

За счет схемы работы плеер читает как CD-R, так и CD-RW диски.
Устойчивость считываемого механизма к экстремальным условиям.
Диапазон звукового воспроизведения 5 — 20 000Гц, уровень шума 102 дБ.
Воспроизведение в случайном и повторяющемся режиме.
Отображение имени аудиофайла на дисплее.
Выгрузка носителя даже при выключенном питании.

Дополнительные возможности

Автомагнитола JVC KD-R90BT обладает следующими возможностями:

Наличие двух линейных входов USB и Bluetooth адаптера.
Совместимость со всеми системами мобильных приборов.
Съемная передняя панель с защитным пластиковым футляром.
Отображение на главном экране монохромных часов.
Автоматическое приглушение звука, если раздался звонок на телефон.
Мультифункциональный пульт дистанционного управления.
Наличие адаптера Passer, с функциями управления магнитолой на руле автомобиля.

Комплектация

Набор автомагнитолы JVC KD-R90BT поставляется в следующей комплектации:

Непосредственно автомагнитолы.
Микрофон.

Микрофон для автомагнитолы jvc

Набор кабелей.
Провода питания.
Пульт ДУ.
Инструкция.
Гарантийный талон.
Футляр для панели.
Монтажные инструменты.

Антенна для автомагнитолы jvc

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.
