Конструкция. Валы, головки и так далее

Серьезную часть статьи начнем с разбора механики и особенностей конструкции дек. Механика деки большей частью локализована в блоке лентопротяжного механизма, сокращенно ЛПМ.

Основная задача ЛПМ — подавать ленту с максимально стабильной скоростью вдоль головки, забирая ее с подающей катушки, не допускать перекосов и собирать ленту на принимающую катушку. Казалось бы, задача простая, но… на самом деле нет. Учитывая небольшую скорость (всего 4,76 см/сек) и ширину ленты (3,81 мм), отклонение даже на долю процента исказит звук, особенно если скорость не просто ниже или выше, а меняется. Получается эффект «плавающего» воспроизведения.

Обычно в английском языке точность работы ЛПМ измеряется параметром «wow & flutter», в русском применяется термин «детонация». В хороших японских деках этот параметр не превышал ±0,04% (DIN). Для сравнения, одна из лучших дек в СССР нулевого класса «Маяк 010 стерео» имела заявленный коэффициент детонации ±0,15%, то есть примерно в четыре раза больше.

Примерно те же 0,1 — 0,15% были заявлены в большинстве бюджетных кассетных дек от любых приличных зарубежных производителей. Перекос же ленты (подача ее немного не под нужным углом вдоль головки) тоже крайне неприятная штука, способная весьма существенно влиять на АЧХ воспроизводимой записи. Эта проблема была решена изобретением механизма ручной (а потом и автоматической) коррекции азимута головки воспроизведения (блока головок). Но об этом чуть позже.

Алгоритм верного демонтажа прежнего разъёма автомагнитолы

В классической инструкции демонтажа автомагнитолы и её разъёма говорится, что первым этапом после откручивания болтовых креплений является следующее:

вначале необходимо поддеть рамку черного цвета, которая удерживает автомагнитолу снаружи при помощи отвертки;
затем, отщёлкнуть фиксационную рамку(см.Рамка для автомагнитолы 2 din своими руками) черного цвета.

первостепенно прилагать усилия необходимо с области, где расположена пепельница;
далее, необходимо вынуть рамку черного цвета до такого уровня, чтобы в месте расположения воздуховода свободно находилась рука (это позволит без каких-либо препятствий добраться до переключателя фар противотуманного назначения и аварийно-сигнальных фонарей).

Автомагнитола daewoo разъём

Непосредственно сам алгоритм процесса установки автомагнитолы Daewoo и её разъёма

Разъемы автомагнитол daewoo

Ниже приводится подробный алгоритм:

первостепенно, следует подобрать наиболее подходящую замену старой автомагнитоле, которая по габаритам будет более всего соответствовать;
далее выбрать автомагнитолу, которая будет соответствовать встроенному разъёму и содержать все необходимые функции.

Два наиболее практически эффективных варианта замены автомагнитолы в случае использования неоригинальной модели. Ниже представляем два варианта замены головного аппарата. Оба метода очень эффективны. Первый вариант:

вначале, нужно выполнить заказ рамки-салазки, которая располагается в каталоге под номером 96254552;
в этой рамке уже будут встроены необходимые штатные штырьки вместе с ушами;
цена вопроса относительно небольшая и составляет в среднем 15 долларов США;
в этом случае, установка автомагнитолы всецело соответствует процессу демонтажа, только последовательность является обратной.

Разъемы для автомагнитол daewoo

Второй вариант:

прежнюю автомагнитолу вместе с её разъёмом необходимо будет задействовать в качестве особого переходника;
с этой целью, нужно полностью выполнить разборку старой автомагнитолы, оставив только ножки, которые впоследствии понадобятся для установки нового аппарата;
установка новой автомагнитолы полностью соответствует процессу демонтажа старой, только происходит в обратном порядке.

теперь пришло время осуществить пробное включение новой магнитолы перед непосредственным процессом установки, и убедиться наглядным образом в качестве выполненной изоляции;
после этого, самое время выполнить модификационные работы на металлическом корпусе, в который заключена сердцевина автомагнитолы;
сначала нужно выполнить отворот ушек;
затем необходимо от металлического корпуса отрезать его боковые части с помощью специализированных ножниц вместе со штырьками из меди;

Автомагнитолы Деу

оставшиеся выштамповки можно выровнять с помощью стандартного молотка за счёт несильных постукиваний или закрепить скотчем, если в этом есть необходимость;
далее нужно высверлить крепёжные дырки с боков с целью фиксации боковины в надежном и долгосрочном положении;
остался лишь финальный штрих, который заключается в косметической сборке и подключении соответствующих проводов.

Стоп, а как же Европа?

Ладно-ладно, хорошо, вы правы. Без как минимум двух европейских производителей эта статья будет неполной. Начнем с более очевидного — Studer/Revox. Вилли Штудер, основавший компанию Штудер в середине 20-го века, был гениальным инженером. Его катушечные магнитофоны стали де-факто стандартом для записи звука во многих студиях.

Не мог Studer оставаться в стороне и от кассетных дек. Особенностями штудеров и ревоксов является оригинальная конструкция без пассиков и совершенно потрясающее качество производства — настоящий «Made in Swiss» со всеми вытекающими. Ну и крайне оригинальный внешний вид, который узнаваем за долю секунды.

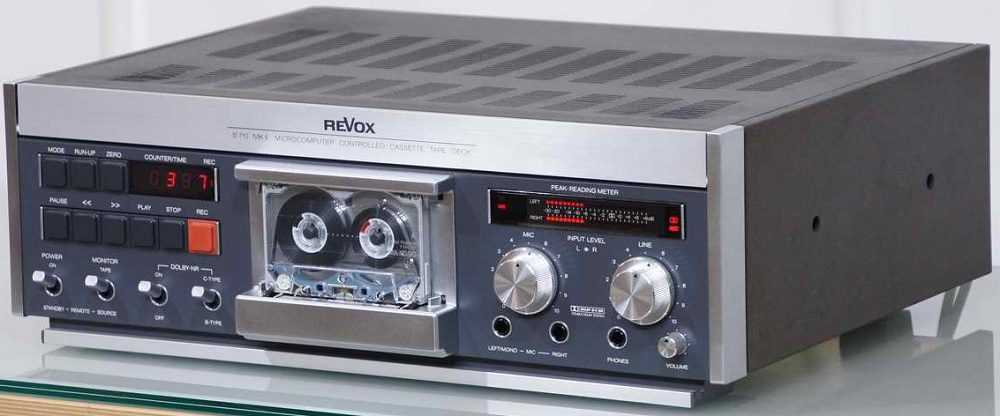

Revox B-710 mkII. Сделан как танк, выглядит лаконично и стильно, как Rolex. Штудер не разменивался на компромиссы: три головки и два тонвала — это минимум для любой деки производителя

Еще один производитель, сделавший не очень много моделей, но крайне авторитетный в кругах знатоков — это норвежский Tandberg. Топовая модель компании TCD-3014A мне в руки не попадалась, но я имел опыт с TCD-440A и TCD-310A. Выглядели эти две деки как странный гибрид танковой рации и магнитофона Электроника 302, но в отличии от Электроники ничего не люфтило, не скрипело и работало так, как не снилось и лучшим советским кассетным декам.

Tandberg TCD 3014A, начало-середина 80-х. Все, как мы любим: три головки, два тонвала, ручная калибровка по двум частотам и даже ручная регулировка азимута воспроизводящей головкиМинималистичный комплект Braun Atelier. Дека Braun C2 — верхний компонент в системе. Моторизованная горизонтальная загрузка кассеты, как в CD-проигрывателе ниже, позволила существенно сэкономить высоту компонента

Стоит принять во внимание, что в Европе тех лет стандартом соединительных разъемов был пятиштырьковый DIN, так что придется позаботиться о комплектах проводов или переходников
