Как подключить активный сабвуфер к усилителю своими силами

Подключение

Можно ли активный сабвуфер подключить к усилителю

Для этого нужно:

  • Подсоединить специальный линейный выход ресивера к линейному входу типа «тюльпан».
  • Подключить внутренний усилитель. Отсюда сигналы попадают внутрь саба, где либо смешиваются, либо расходятся на разные усилители.

Можно ли подключить активный сабвуфер к усилителю

  • На задних стенках четко видны разъемы и выходы.
  • На усилителе низкочастотные эффекты помечены символами SUB Out, LFE, OUT и Line OUT — это терминалы. С их помощью присоединяется сабвуфер непосредственно к ресиверу.
  • Если усилитель располагает только 1 разъемом RCA для соединения с сабвуфером, то его подсоединяют спаренным концом Y – образного разветвленного провода, то есть, провод двойным концом подсоединяется к линейным входам прибора. При этом сабвуфер сможет увеличить свою входную чувствительность, но на качество звучания это не повлияет.

Подключение активного сабвуфера к двухканальному усилителю

Подключение к стереоусилителю

Обычно у активных сабвуферов существует два входа. Чтобы подсоединить устройство, необходимо приобрести два провода: широкий и узкий, с помощью которых и будет происходить подключение. Из нескольких вариантов подключения желательно выбрать более подходящий:

Сабвуфер подключают к выходам, к которым подсоединены акустические системы. Данное подключение предполагает параллельное функционирование в низкочастотном диапазоне.

Подключение усилителя и активно сабвуфера

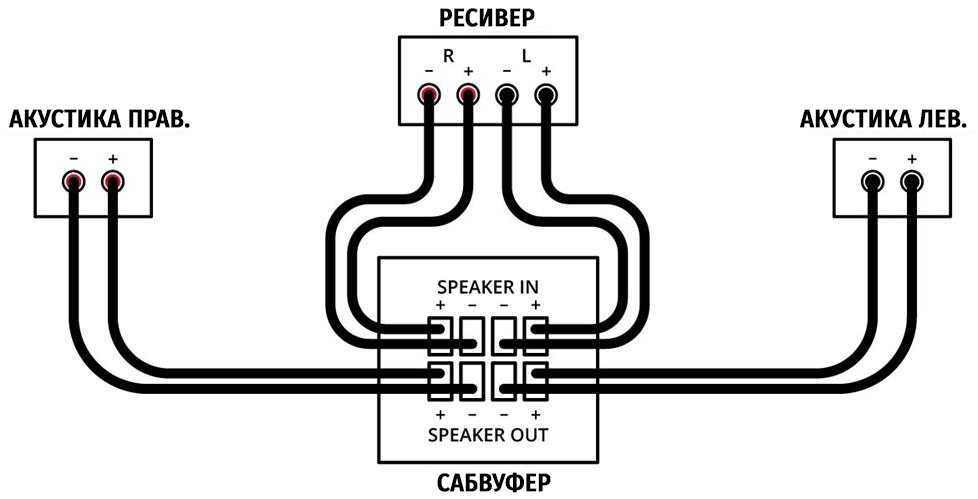

Сабвуфер подсоединяют к выходам ресивера, а акустику — к выходам сабвуфера. Перед этими выходами находятся высокочастотные фильтры, которые избавляют от лишних шумов, хрипов, резонансов и поддерживают качественный звук. При этом увеличивается нагрузка на всю акустическую систему, из-за чего она может сломаться.

Оба варианта являются по своему эффективными, однако водитель должен изучить сначала строение своего авто.

Цифровой кабель самостоятельно

Возможно, если речь идет о коаксиальном «цифровом» проводе, поскольку изготовить оптический кабель в домашних условиях отнимает много сил, и денег — гораздо проще приобрести готовый:

  • А «цифровой коаксиал» своими руками вполне, тем более, если вся система выполнена из компонентов среднего уровня
  • Заниматься изготовлением чистого «цифрового» кабеля, если не хотите переплачивать большие деньги, зная, что особого выигрыша от покупного не будет
  • Итак, требования, которые мы предъявляем к «цифровому коаксиалу»
  • Во-первых —конструкция, и во-вторых — нужное волновое сопротивление 75Ом
  • Таким требованиям соответствует обычный антенный провод
  • Вам не показалось, качественный антенный кабель, можно ещё купить качественный видеокабель (например, Canare) в магазинах профессионального оборудования, по качеству такой провод гарантированно лучше, чем тот, что продается на радиорынке, по словам продавца, очень хороший
  • Ну не будет у вас красивой коробки, модного шильдика на проводе и разъёмах (на звучание это не повлияет никак)
  • Зато самодельный дешевле и выглядеть он будет неплохо

В какое гнездо подключать колонки?

Выше мы рассуждали о способах подключения колонок к ТВ, но не дали советов и подробного описания каждого из входов, которые активно используются для синхронизации. Сейчас мы исправим упущение.

Важно! Есть еще несколько не рассмотренных схем подключения, которые сейчас не очень актуальны. Сюда относятся:

  • USB – по умолчанию колонки редко обладают таким выходом, но можно воспользоваться переходником, например, RCA-USB.
  • Коаксиальный – тот же вход, который использует антенна от ТВ. Так как он практически всегда занят, использовать разъем обычно невозможно, да и неудобно.

HDMI

HDMI – самый лучший разъем для подключения, так как он отличается высокой скоростью передачи данных. На практике это означает минимальные задержки и поддержка наилучшего качества аудио.

Как подключить колонки через HDMI:

  1. Берем соответствующий кабель.
  2. Подключаем штекер с одной стороны к акустике.
  3. Вторую сторону всовываем во вход на ТВ с названием HDMI ARC.

Главная проблема стандарта – далеко не все устройства его поддерживают. HDMI может быть недоступным как на колонках или сабвуфере, так и на самом телевизоре. Однако, если оба устройства поддерживают стандарт, рекомендуем сделать выбор в пользу него

Особенно важно его использовать для подключения домашнего кинотеатра, профессиональной акустики, мощных ресиверов, системы с многоканальным звуком и т. п

RCA (тюльпаны)

Один из самых распространенных выходов на акустики прошлых поколений, от которого отказались практически все производители. Сейчас RCA, в народе «тюльпаны», преимущественно встречаются на старых ТВ, хотя некоторые фирмы до сих пор выпускают ТВ с поддержкой этого входа. Причина снижения популярности – невысокое качество сигнала.

Провод состоит из 3 штекеров. Для воспроизведения музыки нужен красный и белый, третий отвечает за передачу видео. Эти входы нужно вставить в аналогичные по цвету разъем на телевизоре.

Линейные входы

Встречается реже остальных разновидностей, он подразумевает подключение клемм к «+» и к «-». Такие варианты синхронизации можно использовать для некоторых компьютерных колонок и домашнего кинотеатра.

Подключение активного сабвуфера в автомобиле

1. Подключение линейных RCA-выходов магнитолы с RCA-входами сабвуфера (LOW IINPUT). Подключать необходимо обычным RCA кабелем (2 тюльпана — 2 тюльпана или пара кабелей тюльпан-тюльпан). В случае отсутствия RCA-выходов на магнитоле подключаемся к HI INPUT.

2. Подключение питания. Плюсовой кабель от аккумулятора (через предохра-нитель) к +12В клемме сабвуфера (питание), минусовой кабель от аккумулятора (либо с корпуса авто) на клемму сабвуфера GND. Предохранитель ставится в 10-20 см от аккумулятора.

3. Подключения сабвуфера к проводу REM на магнитоле. REM — управляющий провод. Ведется от магнитолы к одноименной клемме REM на сабвуфере, подключается к проводу «синий/белый» (см. в инструкции), который торчит из связки проводов на магнитоле, обычно подписан. На нем, при включении магнитолы, появляется напряжение питания. Провод можно взять любой по диаметру, ток минимальный.

Подключение

Можно ли активный сабвуфер подключить к усилителю

Для этого нужно:

  • Подсоединить специальный линейный выход ресивера к линейному входу типа «тюльпан».
  • Подключить внутренний усилитель. Отсюда сигналы попадают внутрь саба, где либо смешиваются, либо расходятся на разные усилители.

Можно ли подключить активный сабвуфер к усилителю

  • На задних стенках четко видны разъемы и выходы.
  • На усилителе низкочастотные эффекты помечены символами SUB Out, LFE, OUT и Line OUT — это терминалы. С их помощью присоединяется сабвуфер непосредственно к ресиверу.
  • Если усилитель располагает только 1 разъемом RCA для соединения с сабвуфером, то его подсоединяют спаренным концом Y – образного разветвленного провода, то есть, провод двойным концом подсоединяется к линейным входам прибора. При этом сабвуфер сможет увеличить свою входную чувствительность, но на качество звучания это не повлияет.

Подключение активного сабвуфера к двухканальному усилителю

Подключение к стереоусилителю

Обычно у активных сабвуферов существует два входа. Чтобы подсоединить устройство, необходимо приобрести два провода: широкий и узкий, с помощью которых и будет происходить подключение. Из нескольких вариантов подключения желательно выбрать более подходящий:

Сабвуфер подключают к выходам, к которым подсоединены акустические системы. Данное подключение предполагает параллельное функционирование в низкочастотном диапазоне.

Подключение усилителя и активно сабвуфера

Сабвуфер подсоединяют к выходам ресивера, а акустику — к выходам сабвуфера. Перед этими выходами находятся высокочастотные фильтры, которые избавляют от лишних шумов, хрипов, резонансов и поддерживают качественный звук. При этом увеличивается нагрузка на всю акустическую систему, из-за чего она может сломаться.

Оба варианта являются по своему эффективными, однако водитель должен изучить сначала строение своего авто.

Рекомендации

Схема активного усилителя для сабвуфера

Знать размер салона машины, где будет устанавливаться система;
Нужно выдерживать баланс так, чтобы было определенное соотношение акустической системы и сабвуфера;
Следует подобрать для устройства оптимальный корпус;
Кроме того очень важно в процессе установки сделать так, чтобы кабели не были заметными. Для этого желательно перед установкой снять обивку с пола салона

Кабели пропустить по полу, а сверху – обратно установить обивку.

Схема подключение усилителя и активного сабвуфера

На рынке акустики представлен огромный ассортимент моделей сабвуферов. Предпочтение обычно отдается приборам известных производителей, таких как PIONEER, KENWOOD, PANASONIC.

Схема усилителя сабвуфера активного

Подключение сабвуфера– процесс, который требует особых знаний. Поэтому лучше обратиться в автосервис, где цена данного процесса хоть и является высокой, но они проделают свою работу качественно, а не так, как это бы сделал пользователь своими руками. Стоит учесть, что здесь также дается гарантия, поэтому если в скором времени саб перестанет нормально работать. Они проделают его ремонт совершенно бесплатно. Перед выбором устройства следует посмотреть на его фото. Видео о том, как он работает, также не помешает. Инструкция по эксплуатации также очень нужна.

Основные положения при выборе сабвуфера

Многие полагают, что расположенная в отдельном корпусе система с низкочастотной головкой, которая воспроизводит звук совместно с маленькими сателлитами и есть сабвуфер. Это не так. Значение термина «сабвуфер» — «ниже НЧ-головки». Сабвуфер – это отдельная акустическая система для воспроизведения низших частот звукового диапазона, уменьшающее нижнюю граничную частоту до 20 Гц и ниже.

Основные разновидности сабвуферов: а) активные; б) пассивные. К первому типу можно отнести модели, снабженные встроенным усилителем. Их преимущество – разгрузка основного усилителя домашнего кинотеатра. В этому случае, сабвуферу требуется дополнительное питание. Ко второму типу относятся модели, которые нужно подключать к внешнему усилителю. Существует несколько вариантов подключения пассивного сабвуфера. При подаче ресивером сигнала на основные спикеры и на сабвуфер одновременно, широкополосный выходной сигнал передается на вход сабвуфера. При этом используется дополнительный разделительный фильтр (кроссовер), который разделяет высокие и низкие частоты и выдаёт отфильтрованные сигналы к месту назначения (низкочастотный – на сабвуфер, высоко- и среднечастотный на основные сателлиты).

Пассивный сабвуфер имеет ряд недостатков, вследствие чего стоимость их ниже, чем у активных. Серьезный недостаток — необходимость точной увязки сабвуфера с имеющейся в наличии акустической системой. Это весьма сложный процесс. Подключение сабвуфера с помощью отдельного усилителя мощности и электронного разделительного фильтра позволит снизить нелинейные искажения за счёт того, что сигнал разделяется по специальной схеме. И к тому же, основной усилитель освобождается от повышенной нагрузки.

В последнее время практически на всех активных сабвуферах предусмотрена возможность регулировать частоту разделения, поэтому при использовании такой модели подключения сабвуфера процедура согласования основных компонентов системы становится намного проще. Как недостаток, можно отметить довольно высокую стоимость активных сабвуферов. Несмотря на это, при выборе советую присмотреться именно к активным, имеющим внутренний усилитель. Если не хотите тратить много денег на сабвуфер, присмотритесь к бюджетным моделям Yamaha.

Подключение активного сабвуфера к ресиверу

Не буду сразу забивать вам голову возможно ненужной информацией, а для начала представлю 3 варианта подключения активного сабвуфера к ресиверу/усилителю или DVD/Blu-Ray плееру. Возможно, что на вашем сабвуфере только один вход «Subwoofer», но на нижепредставленной схеме изображен наиболее часто встречаемый вариант.

Сабвуфер имеет два высокоуровневых входа, поэтому для подключения понадобиться достаточно толстый и длинный акустический кабель для того, чтобы произвести подключение к усилителю.

Существуют несколько способов подключения сабвуфера:

Активные сабвуферы (со встроенным усилителем) подключаются коаксиальным кабелем RCA — RCA, иными словами ( тюльпан-тюльпан). Один конец кабеля в сабвуфер, второй к 6-ти канальной аналоговой панели на ресивере в разъем с надписью Subwoofer. Если RCA разъемов на сабвуфере 2 (L и R — In) или 4 (L и R — In и Out), то используется белый разъем.

Для подключения сабвуфера можно использовать выходные терминалы, которыеиспользуются для подключения акустических систем. При этом сабвуфер и акустические системы будут работать в низкочастотном диапазоне параллельно.

Сабвуфер иногда подключают к выходным терминалам, расположенным на усилителе, тогда акустические системы подключают к выходным высокоуровневым терминалам, расположенным на сабвуфере. Дело в том, что перед этими терминалами находятся высокочастотные фильтры 6 дБ, которые снижают давление в низкочастотном диапазоне, оказываемые на акустические системы. При этом работа приборов осуществляется не параллельно, иначе говоря, этот способ подключения позволяет повысить рабочую нагрузку, оказываемую на всю систему.

Как не допустить распространённых ошибок

Ещё одна ошибка — расположение овальных динамиков и сабвуфера в задней части машины

В этом вопросе важно не переусердствовать. Овальные динамики и сами по себе издают довольно низкие звуки, так что если расположить их рядом с сабвуфером, вы сильно потеряете в «сочности» басов

Не настраивайте савбуфер таким образом, что слушать музыку в машине будет вредно для здоровья

Трудно дать универсальную инструкцию по регулировке акустической системы авто — все слишком сильно зависит от личных предпочтений. Однако, следуя вышеизложенным правилам, вы добьётесь хорошего звучания и уже потом сможете настроить акустику своими руками под индивидуальные требования.

Сабвуфер является хорошим дополнением к акустической системе автомобиля. Но стоит учесть, что покупка дорого сабвуфера не гарантирует качественное звучание, т. к. это устройство нуждается в правильной настрйоке. Чтобы подключить и настроить сабвуфер должным образом, необходимо не только обладать хорошими слухом, но и глубокими знаниями теории автозвука.

Конечно, перед тем, как настроить сабвуфер в машине, лучше всего обратиться за помощью к специалистам, а тем автолюбителям, которые хотят сделать это самостоятельно будет полезна эта статья.

Требуется деликатность

Далее следует принять во внимание то, что к сабвуферу для домашнего кинотеатра и для трифоника предъявляются разные требования. В первом случае ему необходимо в нужный момент «наддать жару», чтобы усилить у зрителя впечатления от активных сцен на экране; во втором – деликатно взять на себя воспроизведение низкочастотной составляющей записи

Для этого у саба должна быть ровная АЧХ на том небольшом участке спектра, за который он отвечает, а не явно выраженный резонансный пик на какой-то частоте. А этого разработчикам не так просто добиться при условии необходимости уложиться в заданный ценовой сегмент. Поэтому «музыкальный» сабвуфер довольно легко подыскать среди дорогих моделей и непросто среди доступных. Кстати говоря, такой саб будет хорош и в системе ДК.

READ Как подключить турбокнопку 1гб на мтс

В качестве примера недорогой модели с дополнительными возможностями настройки звучания можно привести B&W ASW608 (2018)

Обратим внимание на то, что тип акустического оформления у его динамика – закрытый корпус. Именно среди подобных моделей или тех, что снабжены пассивным радиатором, и стоит подыскивать сабвуфер для трифоника

Фазоинверторные варианты часто склонны к резонансному поведению на определенной частоте, хотя и создают более громкий звук – но это не жесткая зависимость.

Подключение активных колонок

Компактная конструкция телевизора не позволяет производителю разместить действительно мощные динамики. По этой причине у пользователей появляются претензии к звучанию. Впрочем, проблема легко решается путем подключения внешнего устройства для воспроизведения звука. Разумеется, разница будет заметна сразу.

Даже оборудование от ПК будет работать лучше, нежели стандартный телевизионный динамик. Активную акустику вы сможете подключить абсолютному к любому телевизору, модель не играет особой роли. Сразу необходимо обозначить, что подсоединяются они с помощью специального интерфейса.

Что собой представляют мощные динамики? Все очень просто, это колонки или аудиосистема со строенным, мощным усилителем. Именно он существенно улучшает звучание. Усилитель находится во всех устройствах активного типа, включая даже самые обычные колонки.

Разумеется, что процесс вывода звука на колонки, да и подключения в целом, существенно упрощается. Пользователь просто вставляет штекер аудиосистемы в соответствующий разъем, дополнительно подключать усилитель не придется, так как он уже встроен в колонки. Также нужно включить устройство для воспроизведения звука в сеть. Опять-таки, оборудование внешнего типа подсоединяется напрямую, то есть без каких-либо переходников и коннектеров.

На задней панели телевизионного оборудования вы найдете огромное количество различных портов

Чтобы определить, какое именно гнездо нужно вам, обратите внимание на соответствующие маркеры (подписи). Знания английского языка на базовом уровне будет вполне достаточно

Маркировка позволяет рядовому потребителю без лишних проблем определить предназначение того или иного разъема.

Для подсоединения компьютерных колонок к ТВ найдите аудио разъем, он зачастую бывает белым или красным. Это международная маркировка, поэтому цвет остается неизменным вне зависимости от модели и производителя оборудования. Даже новички абсолютно точно не запутаются

Обратите внимание, что штекер следует вставить в гнезда – Audio-R (белого цвета) и Audio-L (красного цвета)

Вне зависимости от типа активной акустики, ее также можно подсоединить, используя самый обычный круглый вход – его диаметр составляет 3,5 миллиметра. Достаточно часто этот интерфейс называют мини джек или TRS. Возле такого порта практически всегда обозначается маркер в виде наушников, поэтому ошибиться будет очень тяжело.

Как телевизоры, так и компьютеры оснащаются идентичными разъемами для подключения акустики. Старые модели телевизоров оснащены тюльпанами. Разумеется, что в этом случае аудиосистема должна быть оснащена аналогичным интерфейсом. Если данный вход отсутствует, то всегда можно использовать переходник. Теперь вы знаете, как подключить акустическую систему к телевизору.

Терминология:

  • Максимальное звуковое давление. Максимальная громкость сабвуфера.
  • Частотный диапазон (Гц). Диапазон частот сабвуфера можно разделить на область глубокого баса 20-40 Гц, среднего баса 40-80 Гц, высокого баса 80-160 Гц. Топ модели ведущих производителей могут донести до слушателей частоты 20-80 Гц. Более высокие частоты обычно доверяют стереопаре.
  • Частота разделения кроссовера (среза). Частота, на которой происходит разделение спектра кроссовером. Если сабвуфер имеет частоту разделения 80 Гц, то все составляющие с частотами выше 80 Гц будут ослаблены и переданы на акустическую систему, но здесь играет роль качество акустики.
  • Чувствительность (дБ). Чем больше чувствительно динамика, тем меньше нагружается усилитель, тем большее звуковое давление он выдает при той же мощности.

Формула сабвуфера — чем больше площадь, а соответственно и размер диффузора, тем мощнее и органичнее бас.

Размеры сабвуфера весьма велики. В основном корпус сабвуфера кубической формы и выполнен из стандартных материалов для акустики, к примеру MDF-плиты из древесноволокнистой стружки, изготовленной при высоком давлении и температуре. Так же можно найти цилиндрические и шаровидные системы, но они не нашли широко распространения. Низкочастотный диффузор располагается внутри корпуса сабвуфера, причем, стоит отметить, что ход излучателя динамика может доходить до 7 сантиметров! Сабвуферы подразделяют на активные и пассивные. Активные уже имеют при себе усилитель, а пассивный нужно подключать к отдельному усилителю звука, функция которого усилить и передать сигнал на Вашу Hi-Fi технику (акустические колонки, акустику для домашнего кинотеатра).

Главное, это Ваше восприятие музыки и Ваши ощущения. Опирайтесь на них, и выбранная акустика Вас будет радовать при каждом прослушивании. При правильном выборе даже недорогих компонентов можно добиться максимального качества, необходим только баланс между ними.

Настройка размера громкоговорителя

Войдите в меню настроек вашего ресивера и найдите настройку динамиков. Там должна быть настройка размера ваших фронтальных левого и правого динамиков. На самом деле меньше связано с физическим размером ваших колонок. Это больше касается управления басами.

Установите громкоговорители на «маленький», даже если вы используете напольные колонки. Потому, что настройка для «маленькой» колонки будет отправлять низкие частоты на сабвуфер. Это полезно по трем причинам:

1. Это разгружает фронтальные громкоговорители, чтобы они были сфокусированы на средних и высоких частотах.

2. Это позволит вашему ресиверу выделять больше энергии для средних и высоких частот.

3. Это может помешать низким частотам повредить динамики.

3. Настройки кроссовера

После того, как вы установите динамики на «маленькие», вам может не понадобиться тонкая настройка кроссовера. Но если вы хотите настроить его более точно, вы можете установить точную отсечку кроссовера, измеренную в Герцах. Все сигналы ниже точки отсечки будут отправлены на сабвуфер. Для полочных динамиков вам потребуется более высокая частота кроссовера — около 120 Гц. Для напольных громкоговорителей используйте 60 Гц. Настройки большинство ресиверов по умолчанию находятся где-то посередине, обычно около 80 Гц.

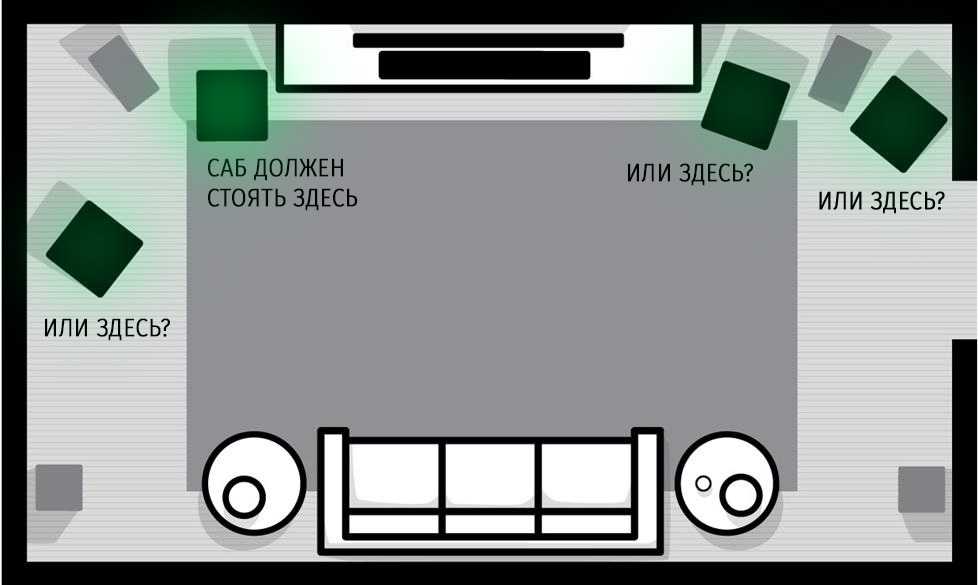

Завершение размещения вашего сабвуфера

Если у вас есть несколько вариантов размещения, теперь вы готовы выбрать идеальное место. Запустите какую-нибудь музыку с хорошим басом. Затем сядьте на свое основное место и послушайте. Слабые басы? Или, может быть, слишком сильные?

Перейдите в пару разных мест комнаты и послушайте. Вероятно, вы заметите, что при изменении своего местоположения бас может звучать совсем по-другому.

Если вы использовали автокалибровку для настройки вашей системы домашнего кинотеатра, не забудьте повторно ее запускать каждый раз, когда вы перемещаете сабвуфер.

Чтобы настроить бас на «идеальную точку», используйте популярный метод, известный как «сканирование». Начните с сабвуфера размещения сабвуфера на позиции прослушивания или рядом с ней. Затем передвигайте его в разные места, которые подходят для размещения, и послушайте выбранный вами отрезок музыки еще раз, внимательно слушая бас. Когда вы найдете место, где бас звучит правильно, вот где вы должны поставить свой сабвуфер.

Окончательные настройки

Переключатель фазы. Если вам кажется, что субвуфер отключен или не выдает насыщенные басы, возможно сабвуфер работает в противофазе с вашими основными динамиками. Большинство активных сабвуферов имеют двухпозиционный переключатель фазы на задней панели. Переключите его в другое положение и послушайте, изменился ли бас в лучшую сторону.

Контроль уровня. Большинство активных сабвуферов имеют независимые регуляторы уровня громкости. Это простой способ получить немного больше «бум, бум, бум» или уменьшить басы в особенно громком саундтреке. Возможно, вам придется вносить эти коррективы из фильма в фильм.

Установите сабвуфер ​​на платформу. Если ваш пол, стены и потолок вибрируют в такт вашему сабу, вы получите нежелательные резонансы, которые окрасят басы вашего сабвуфера. Чтобы остановить вибрации, поместите ваш субвуфер на звукопоглощающую платформу.

Не волнуйтесь — вы все равно можете подключить свой сабвуфер, используя один из следующих двух вариантов:

Схема подключения для предварительного выхода / основного входа.

Или вы можете использовать акустические кабели для подключения к акустическим входам вашего сабвуфера:

Недостаточно баса? Попробуйте два сабвуфера.

Если у вас очень большая комната и нужно много басов, мы рекомендуем добавить второй сабвуфер. Это лучший вариант для равномерного распределения басов в большом пространстве. Большинство новых AV-ресиверов имеют два выхода для подключения сабвуфера. Или вы можете просто использовать Y-адаптер.
