Схемотехника

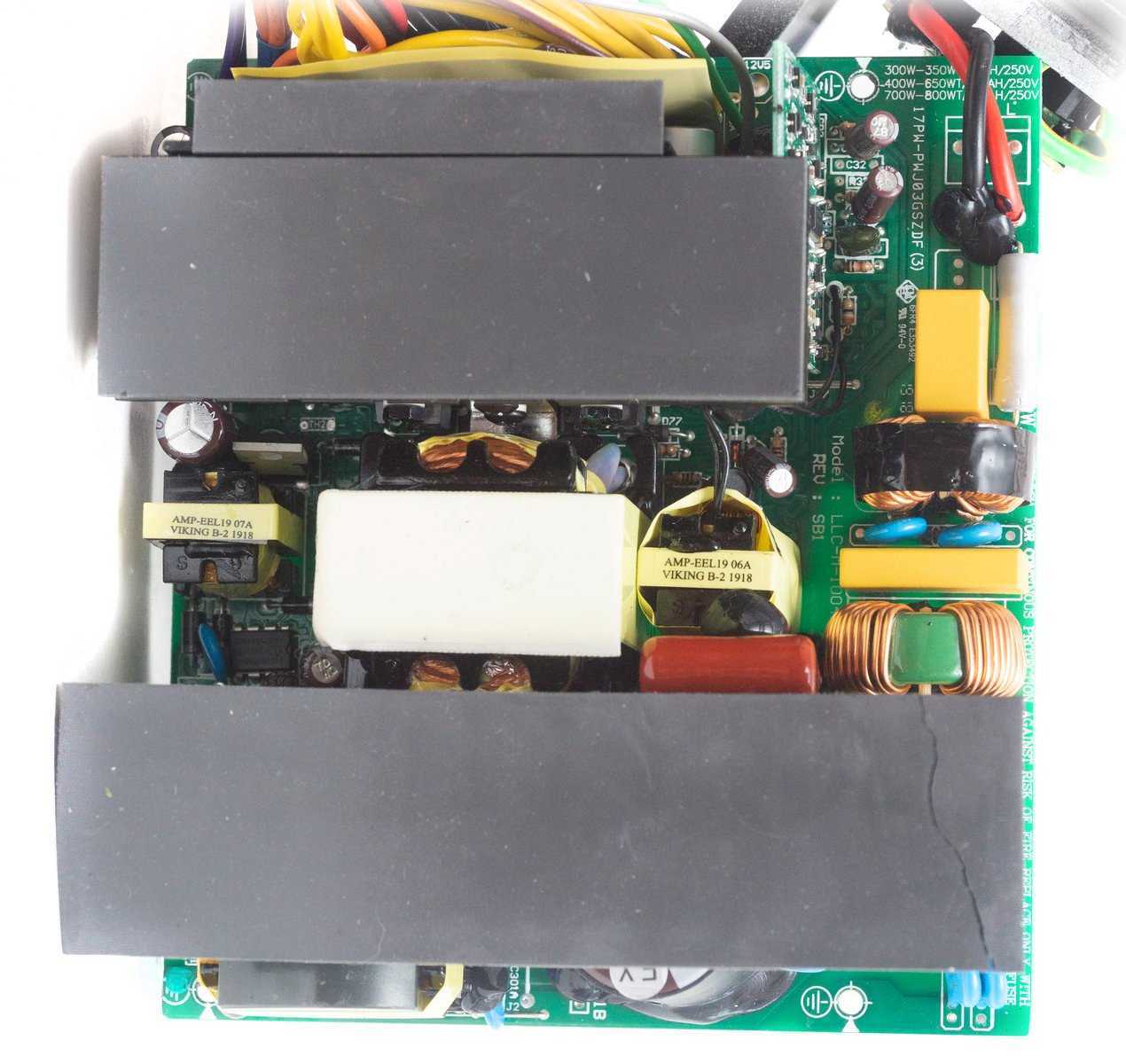

Основой является платформа Golden Silent STR-500, используется эффективная полумостовая топология LLC-резонансного преобразователя в первичной цепи и синхронного выпрямителя с DC-DC преобразователями во вторичной цепи.

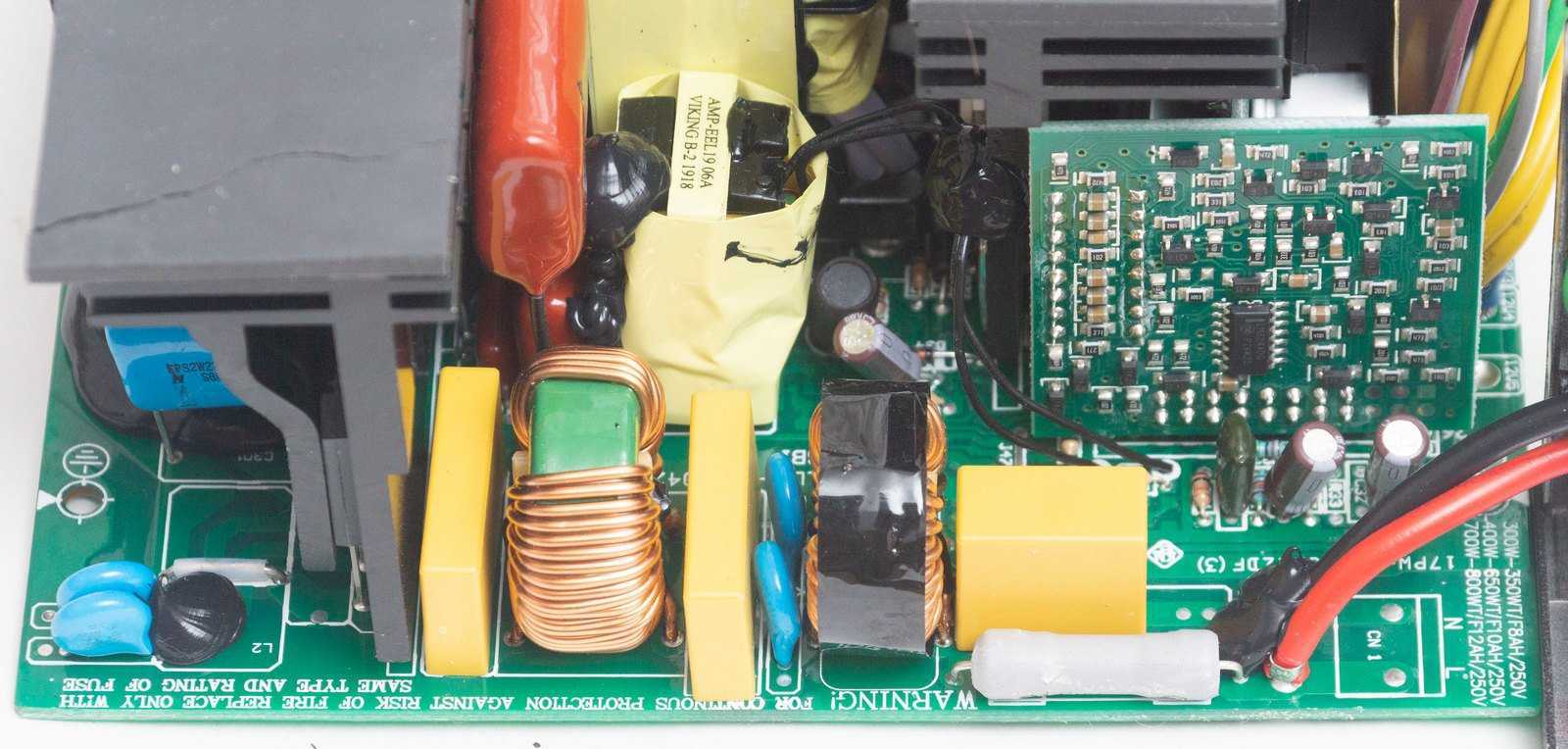

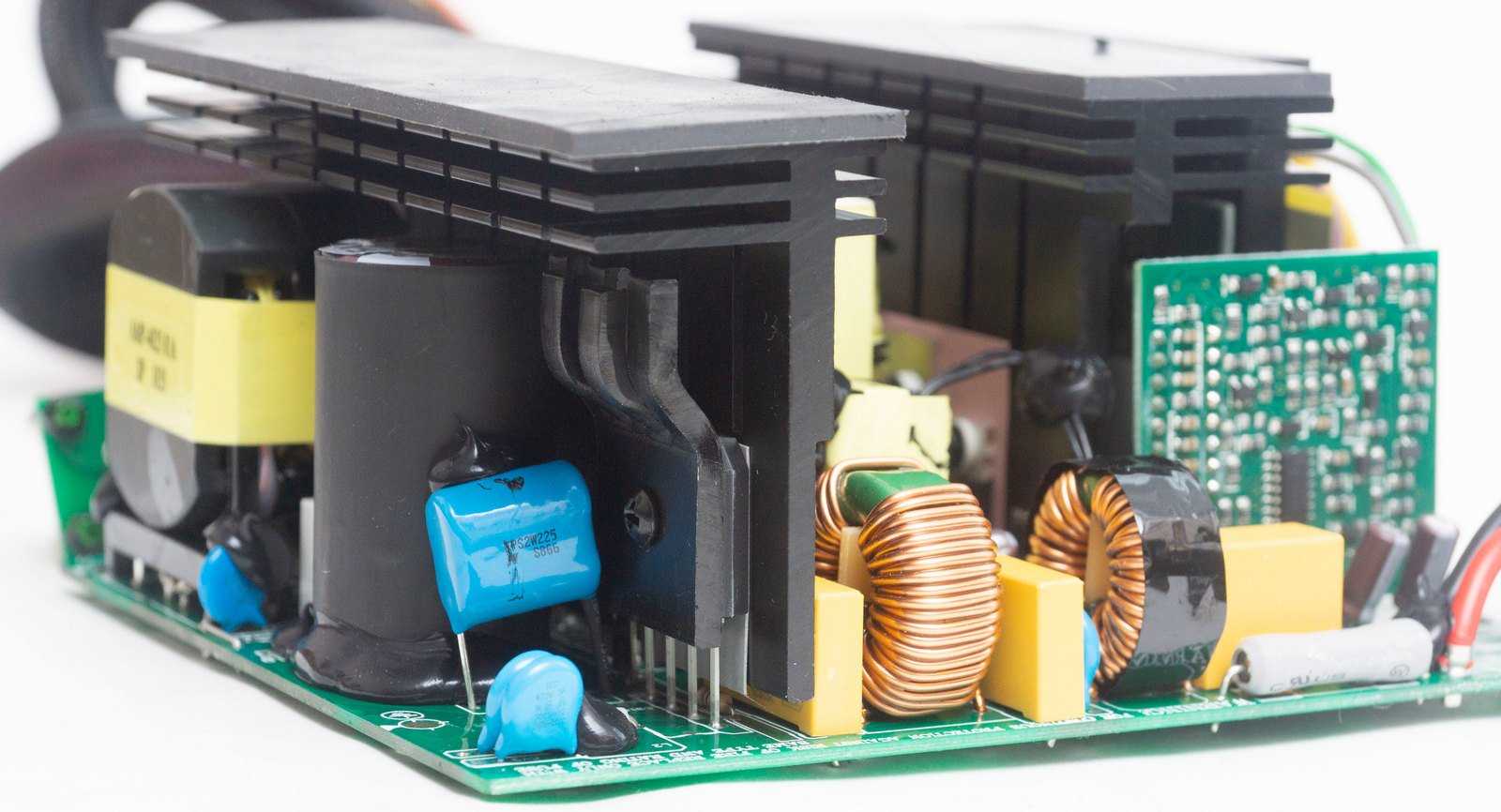

На основной плате распаян полноценный EMI-фильтр: три Х-конденсатора, четыре Y-конденсатора и два дросселя. Предохранитель имеется, а вот варистора мы не обнаружили, что довольно странно для подобного исполнения.

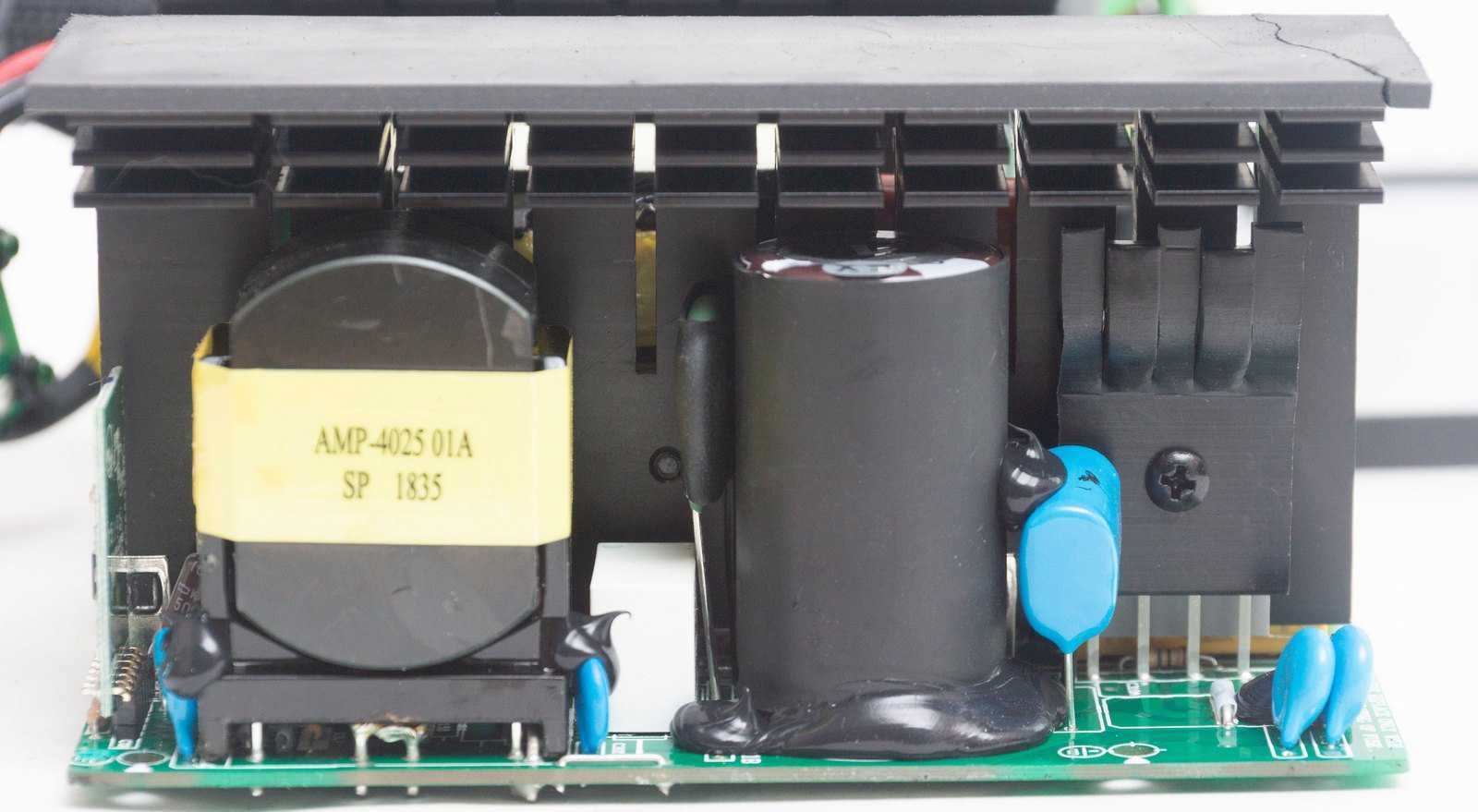

Диодная сборка одной стороной прикручена к собственному радиатору, другой через термопрокладку прижимается к общему крупному радиатору.

Дроссель APFC расположен на плате не перед, а за основным конденсатором, что нетипично. Между ними находится термистор защиты от пускового тока и реле для его отключения.

Высоковольтный конденсатор Nippon Chemi-Con закрыт термоусадкой, маркировка не видна, подобное исполнение мы встречаем впервые.

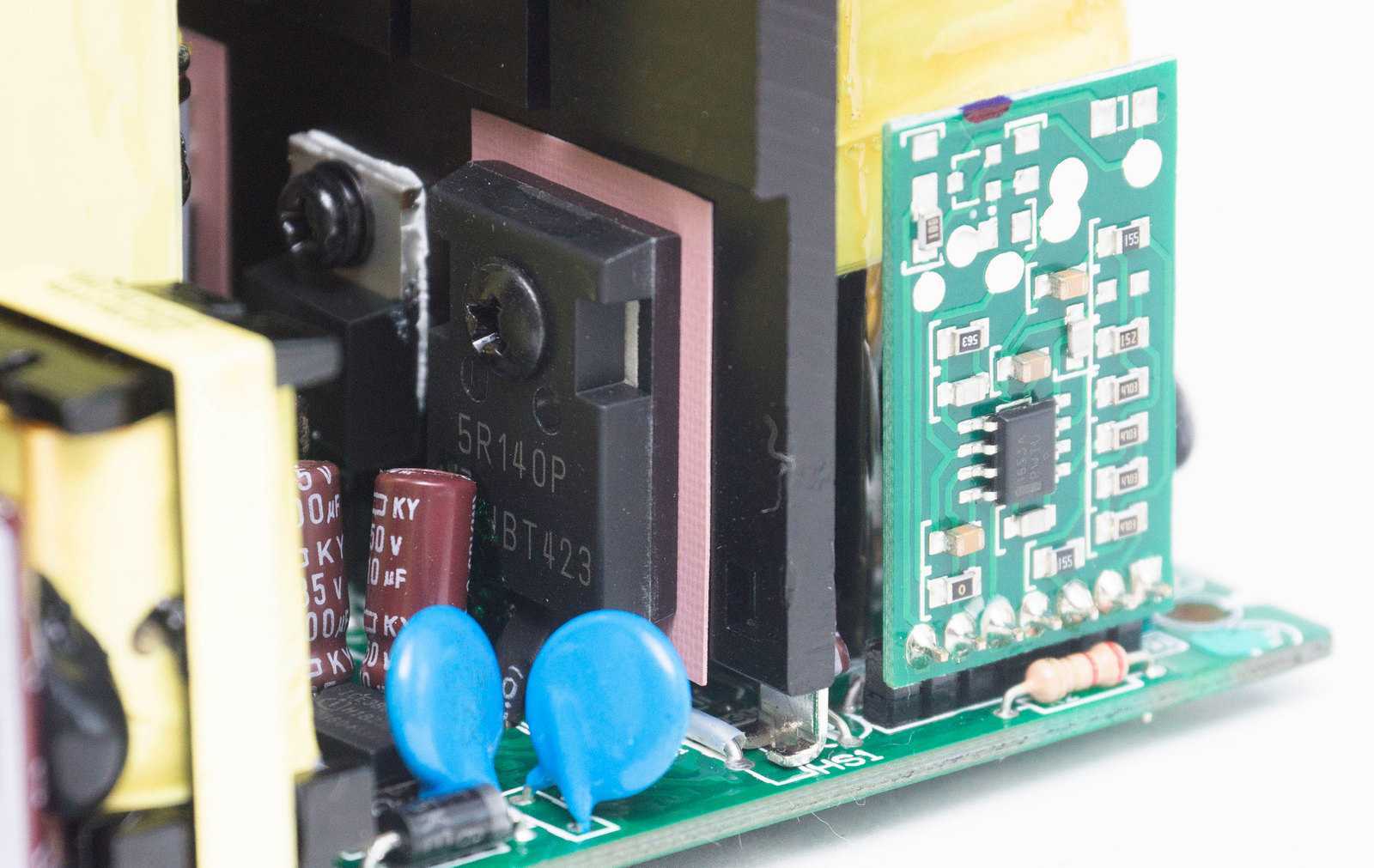

В корректоре используется один транзистор IPW5R140P и повышающий диод. Управляет корректором микросхема NCP1653A на собственной вертикальной плате.

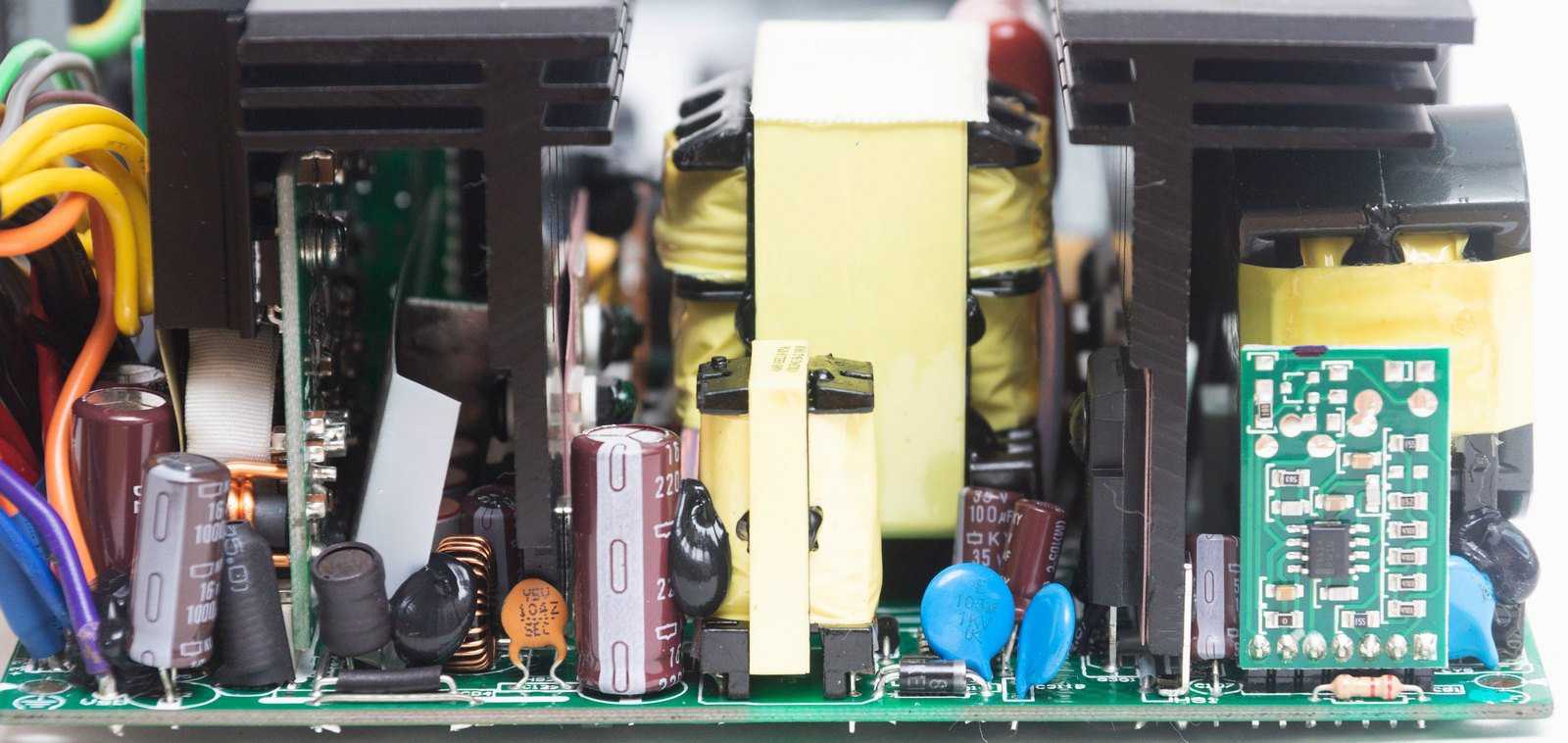

LLC-преобразователь собран на двух транзисторах IPP50R199CP. Контроллер SF29601 также находится на отдельной вертикальной плате.

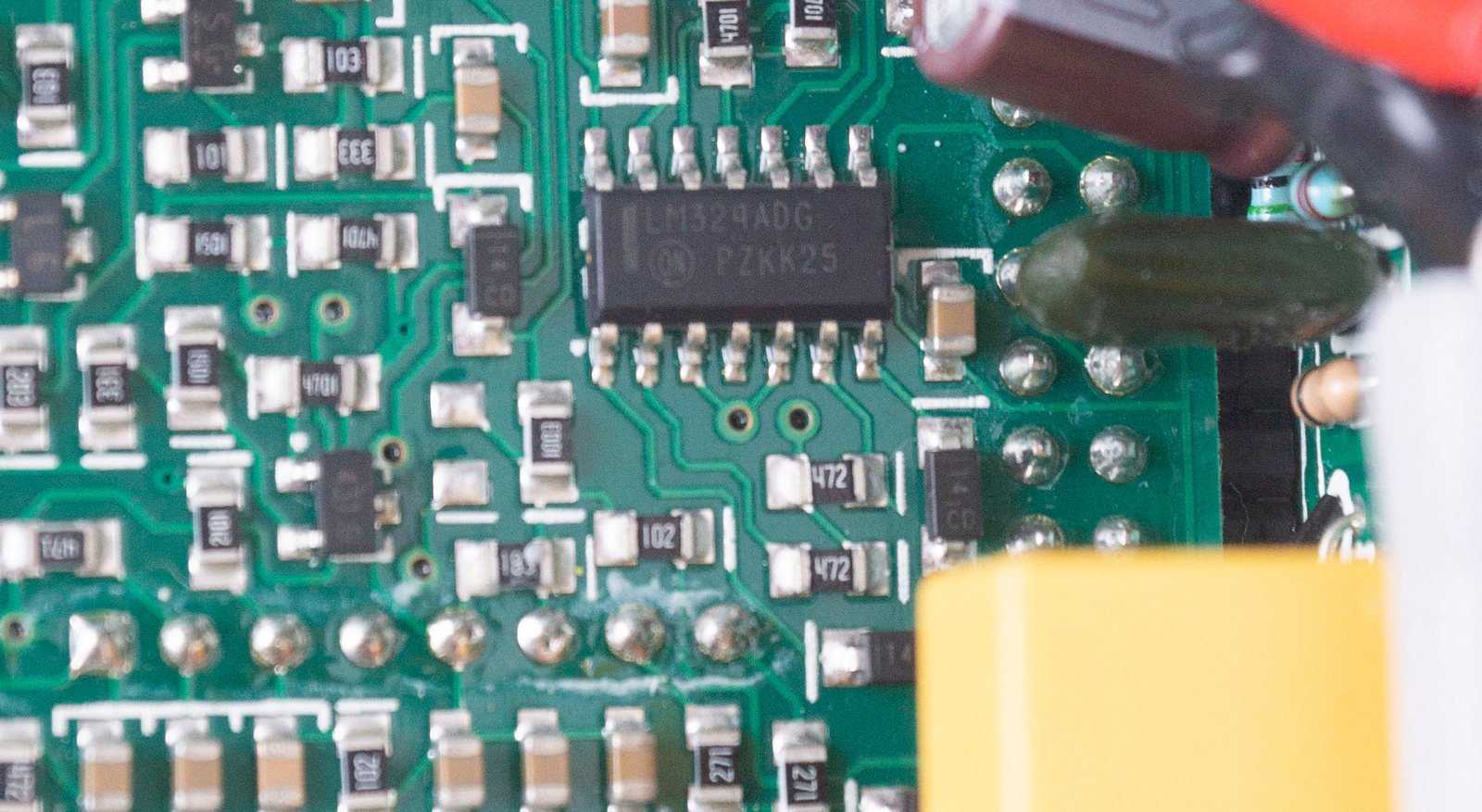

С другой стороны вертикальной платы находится микросхема ON Semiconductor LM324ADG на основе четырех операционных усилителей, она отвечает за все виды защиты и регулировку выходных напряжений.

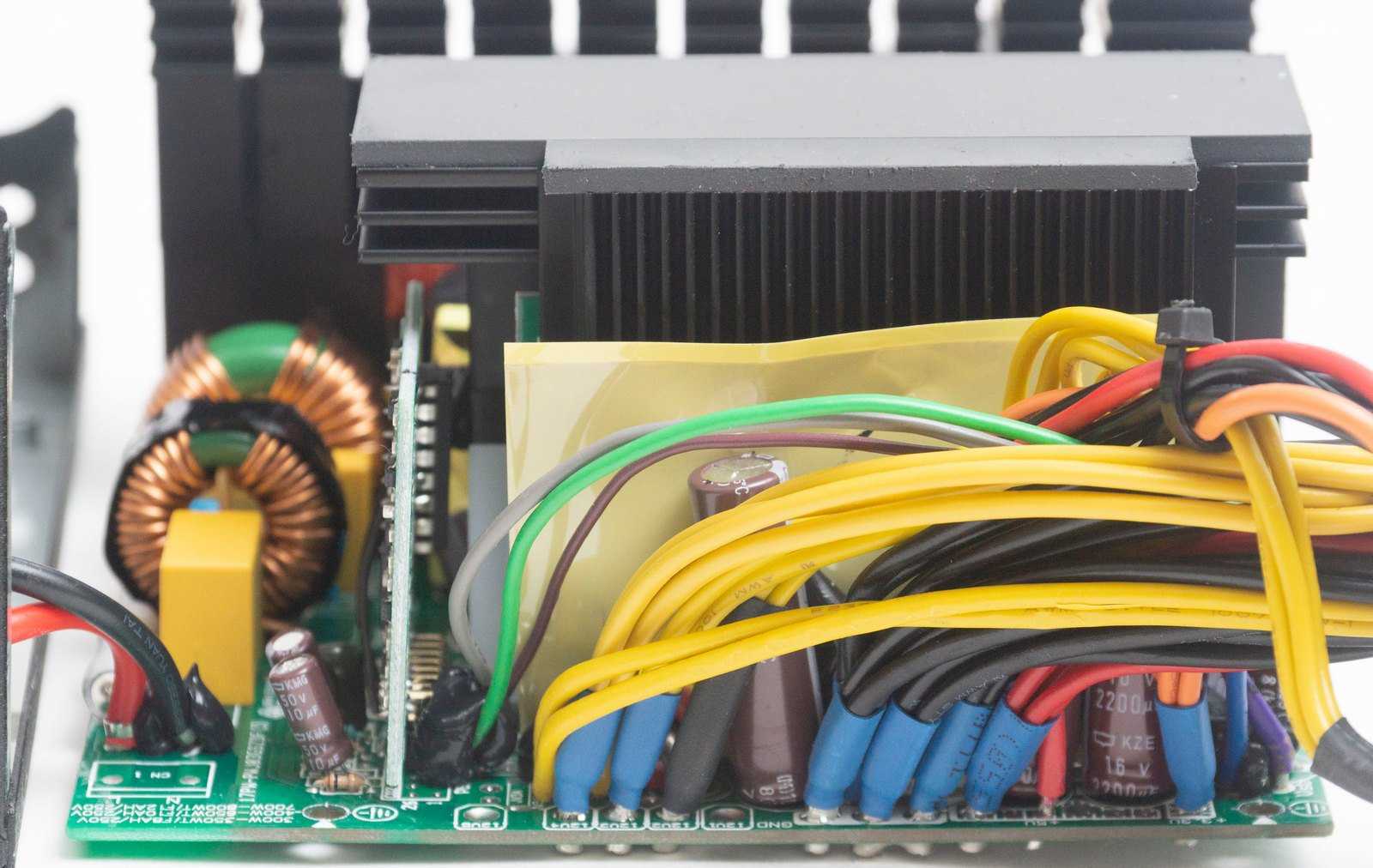

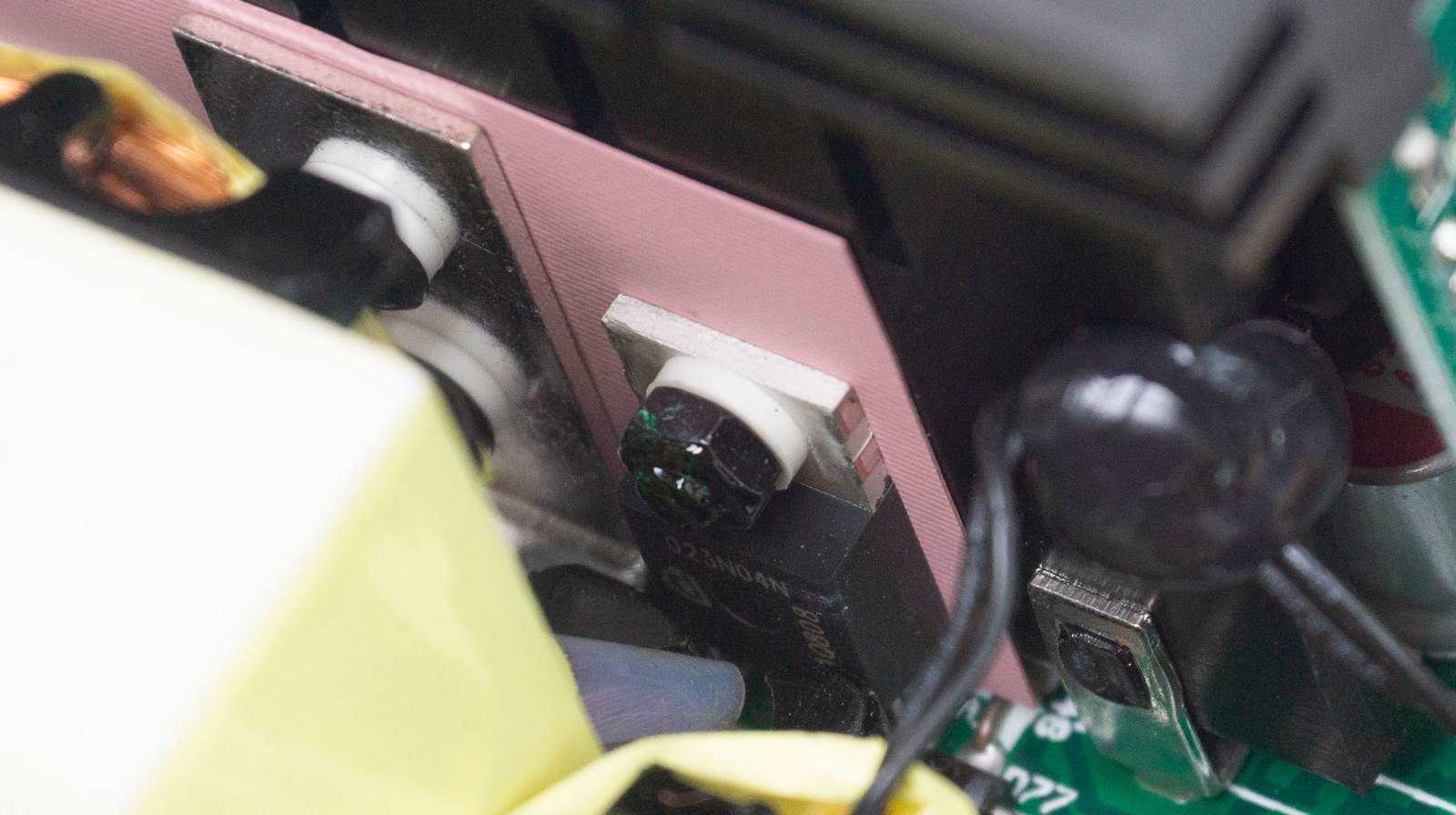

Второй массивный радиатор охлаждает четыре мосфета IPP023N04N, синхронного преобразователя, формирующего линию +12 В.

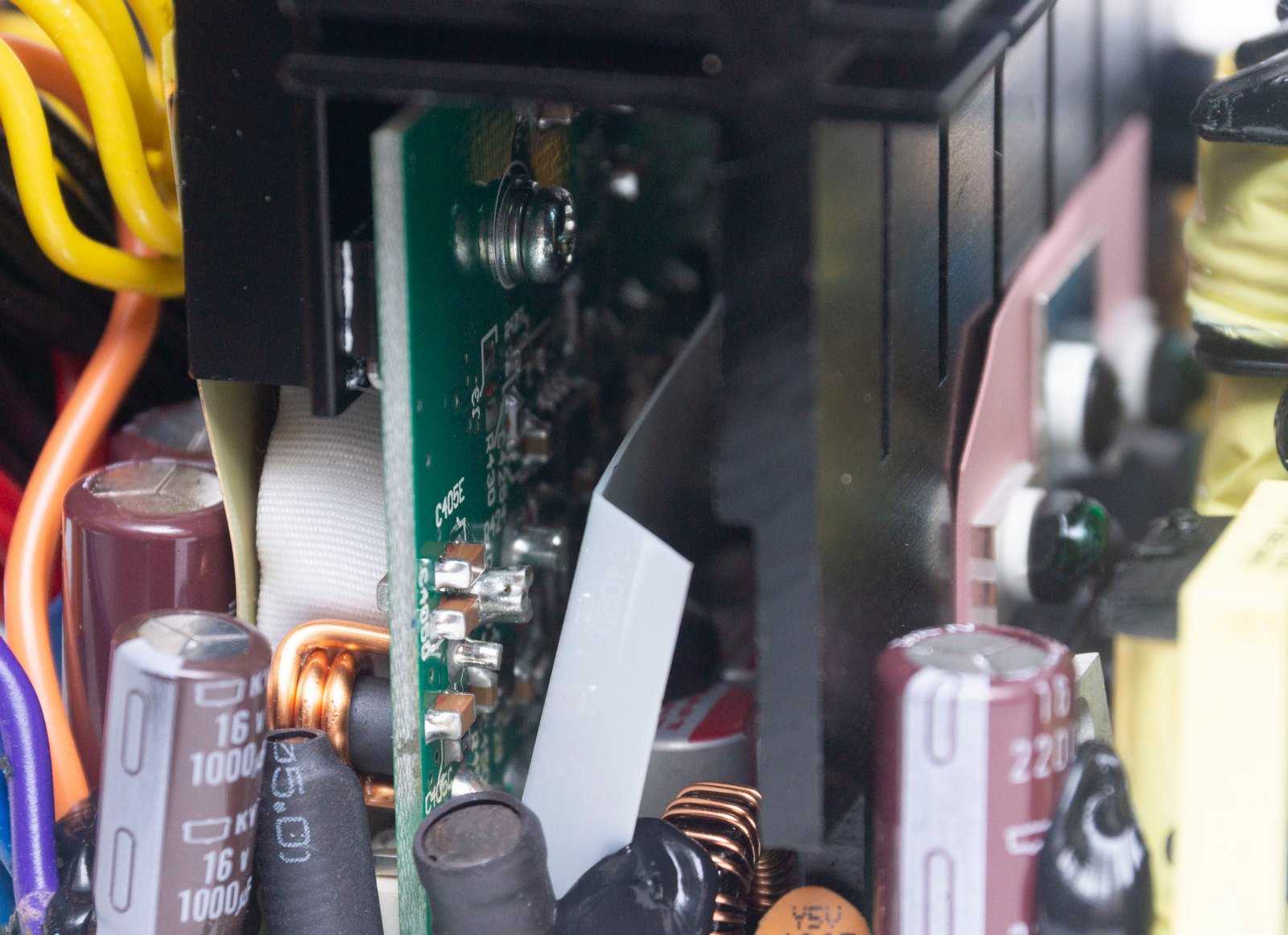

Вертикально расположена плата DC-DC преобразователя, который формирует напряжение +3.3 В и +5 В с канала +12 В. По два транзистора на каждый канал, они прикручены к собственному массивному радиатору.

В выходном фильтре применяются конденсаторы японского производства Nippon Chemi-Сon.

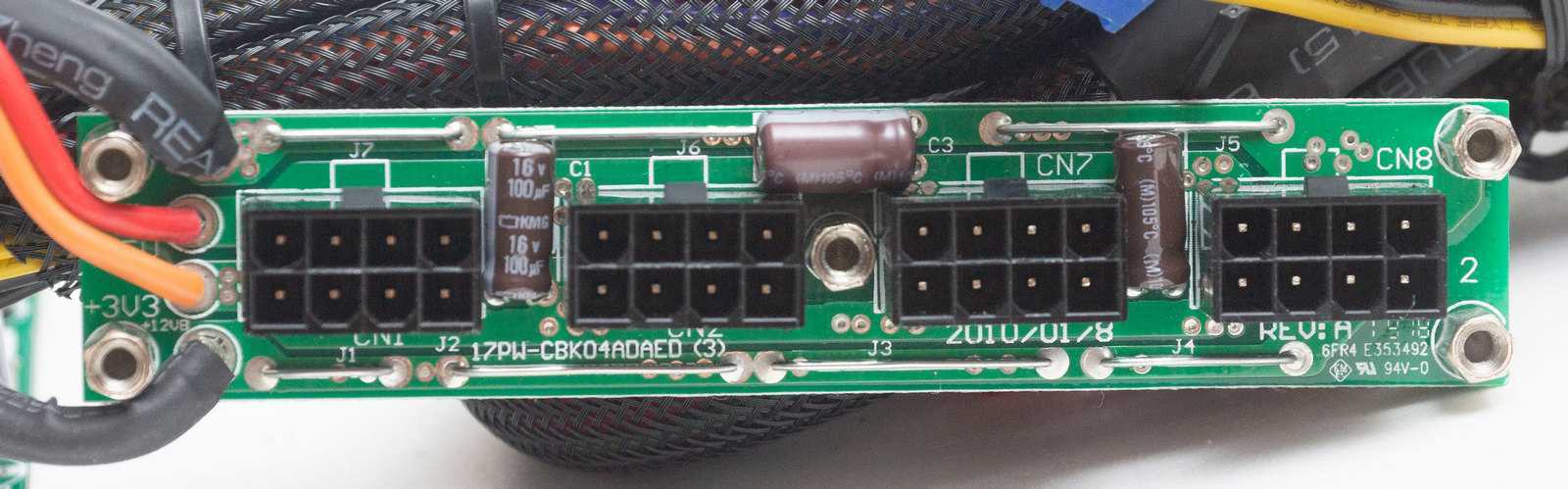

Непосредственно на плате с разъемами для модульных кабелей находятся еще два дополнительных фильтрующих конденсатора.

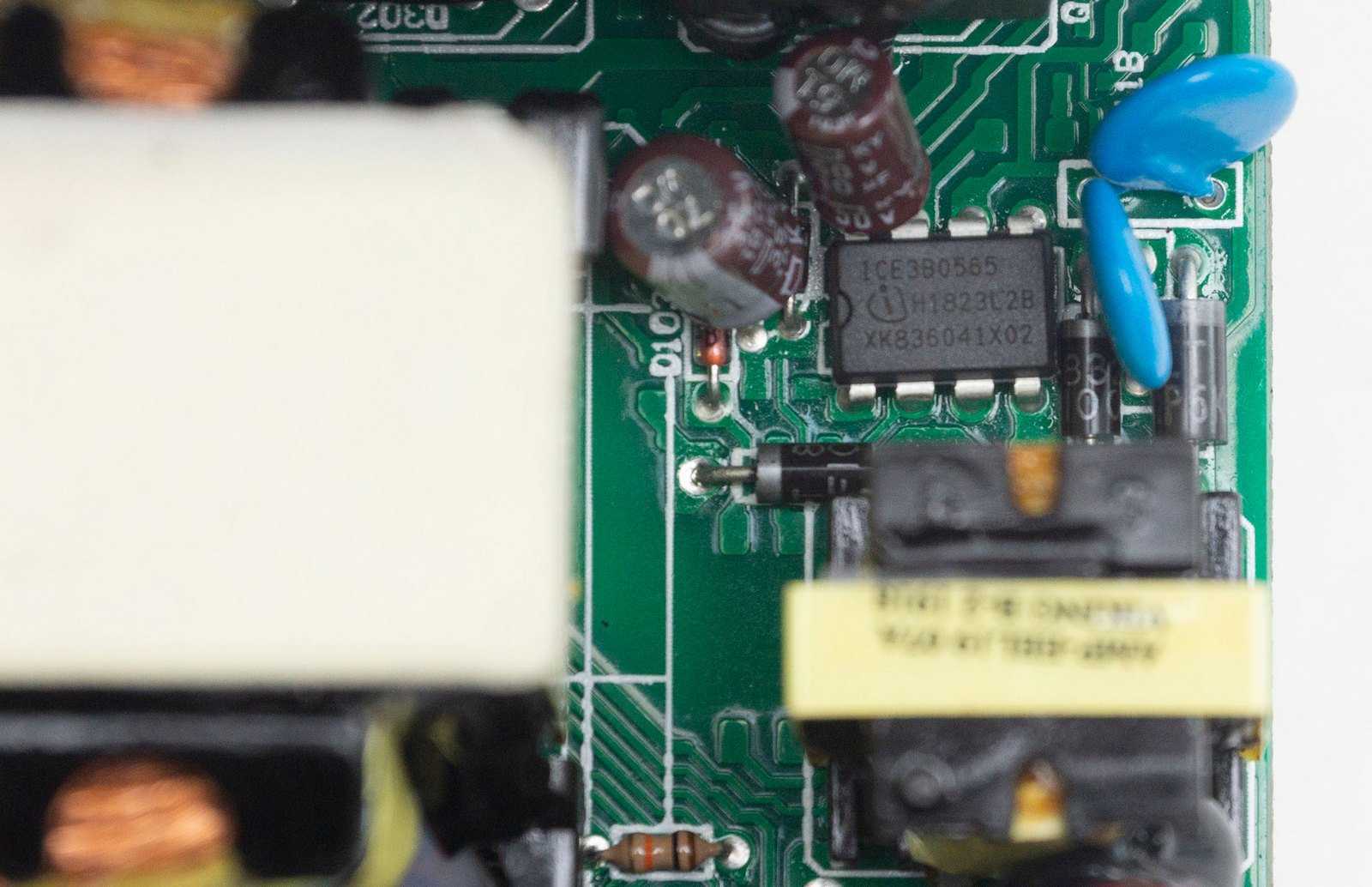

Дежурным питанием руководит контроллер Infineon ICE3B0565.

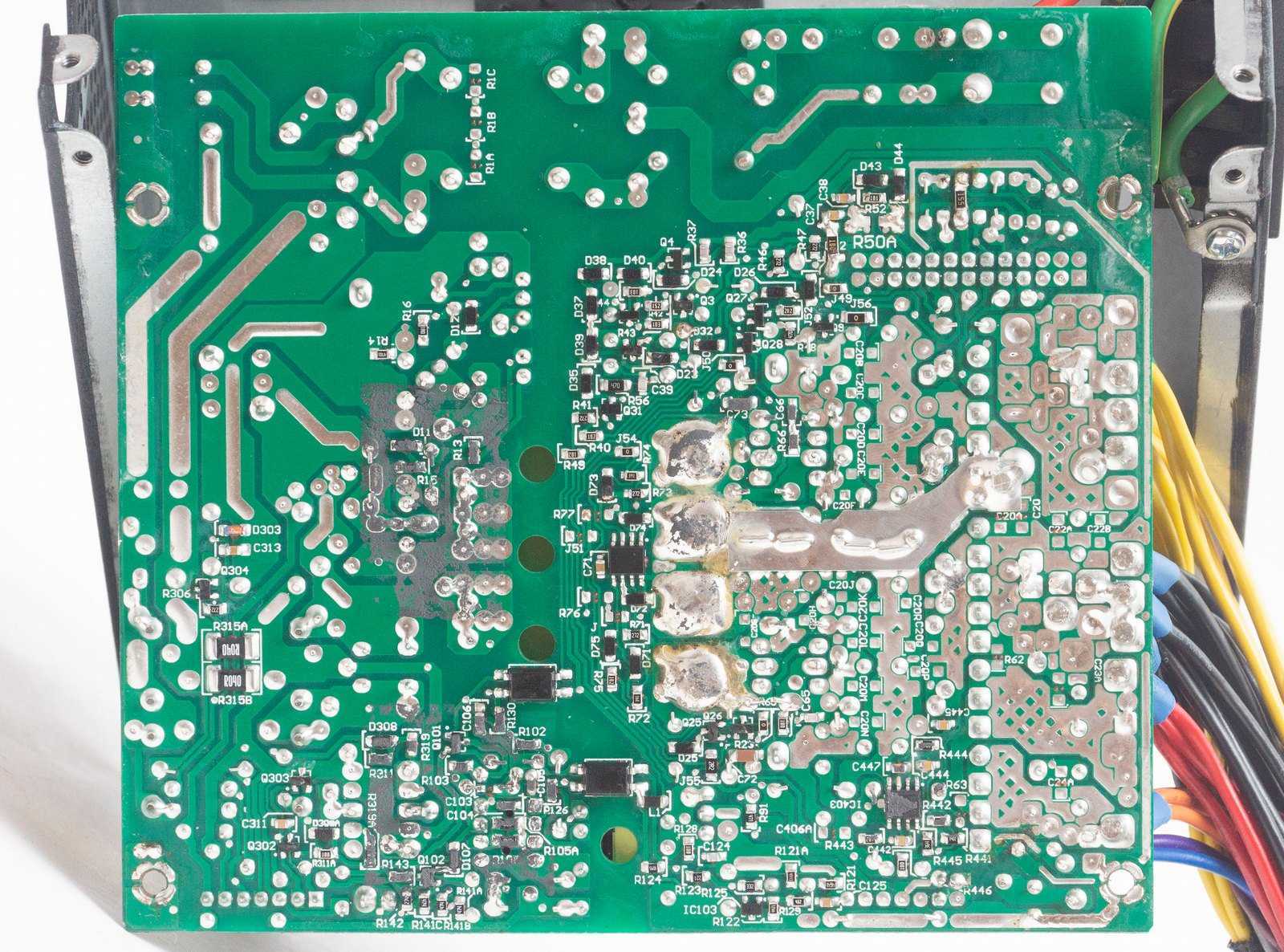

Обратная сторона печатной платы выполнена аккуратно, силовые дорожки усилены припоем.

Внешний вид

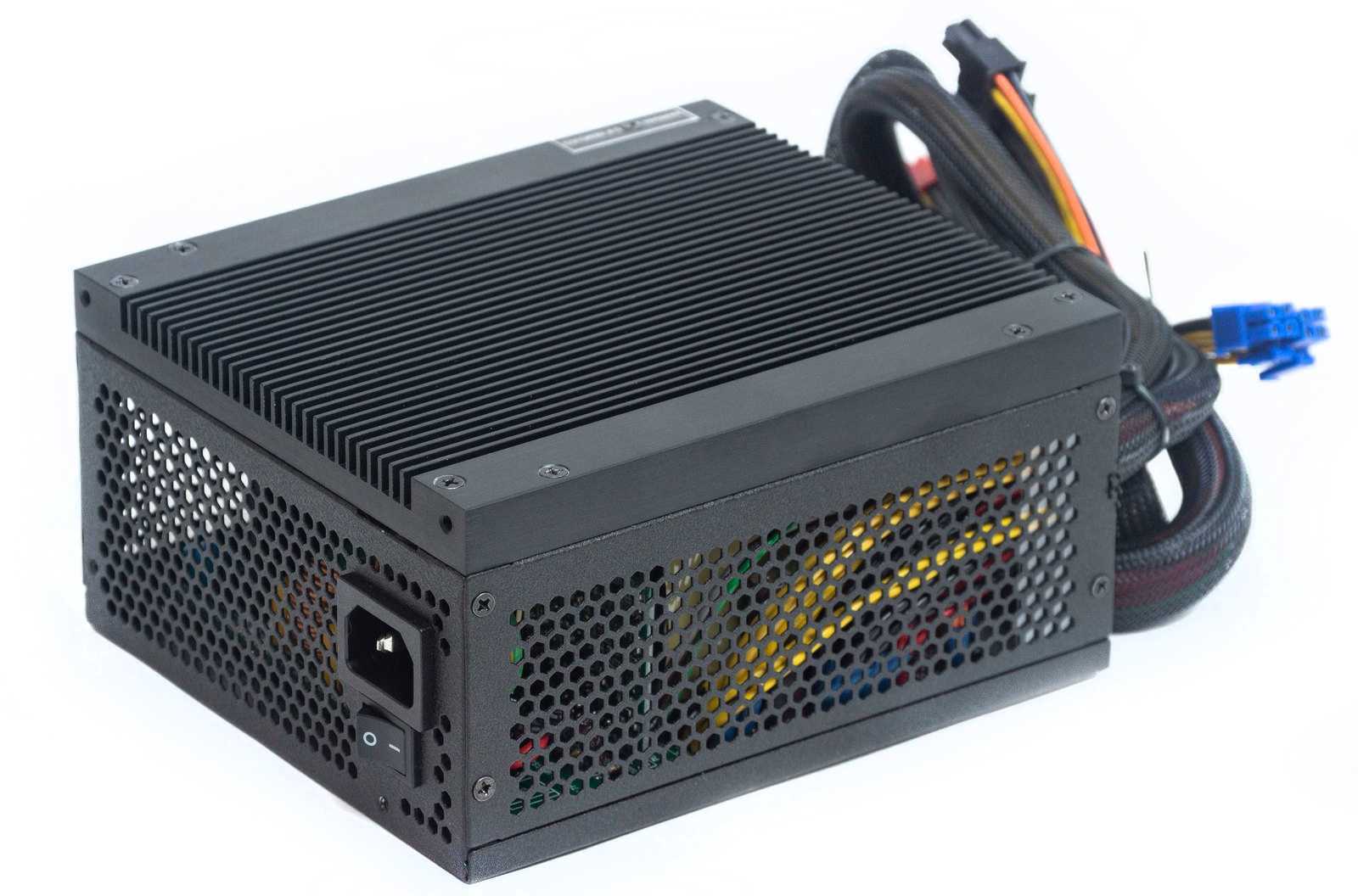

Пассивное охлаждение значительно повлияло на внешний вид блока питания.

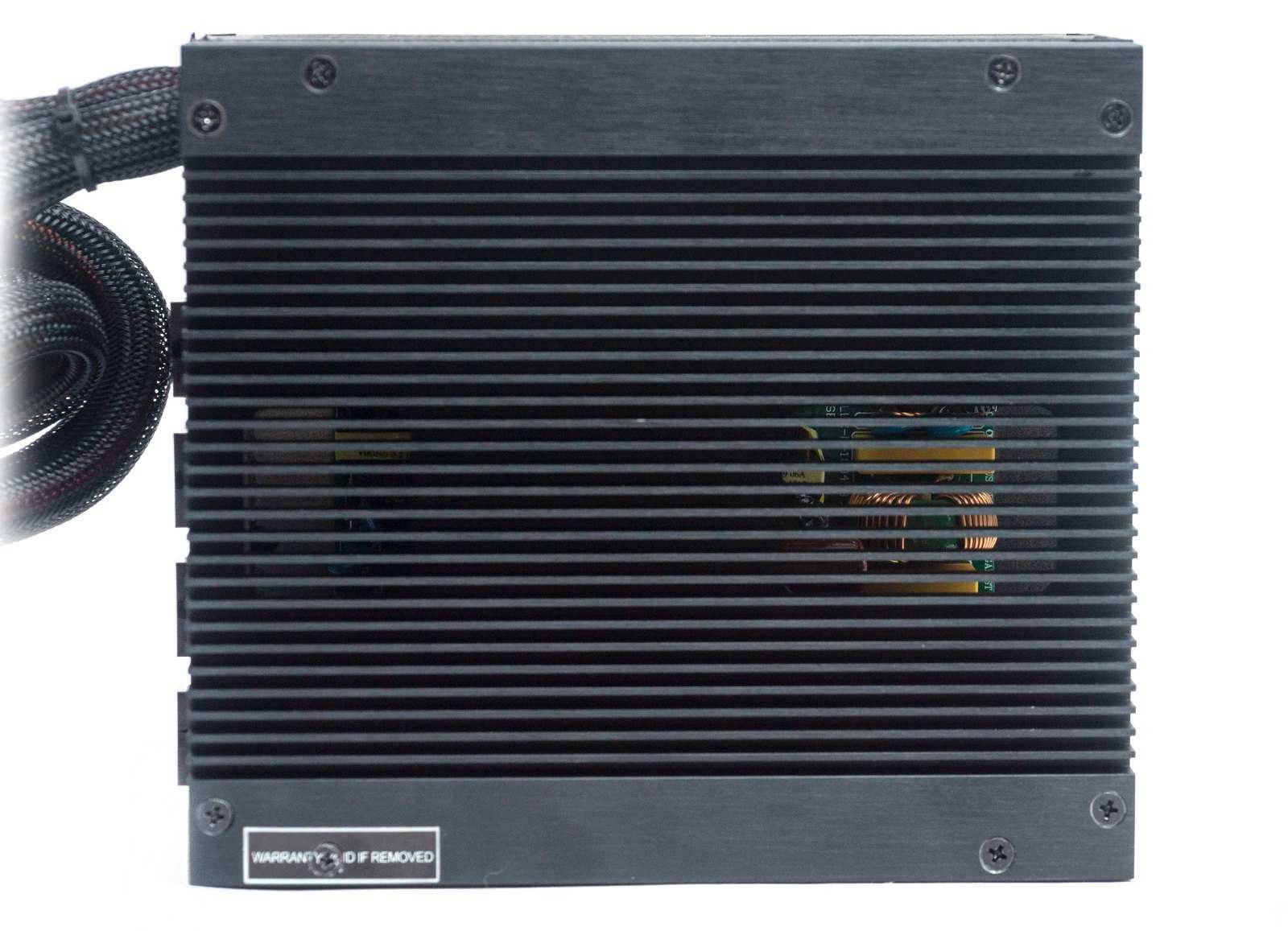

Нижняя панель выполнена в виде толстого и массивного алюминиевого радиатора с частыми ребрами в виде параллельных полос. В пластине имеются два небольших квадратных сквозных отверстия, перекрывающихся ребрами. Панель крепится на восемь винтов.

Боковые панели выполнены съемными, по всей поверхности на них имеется перфорация в виде сот.

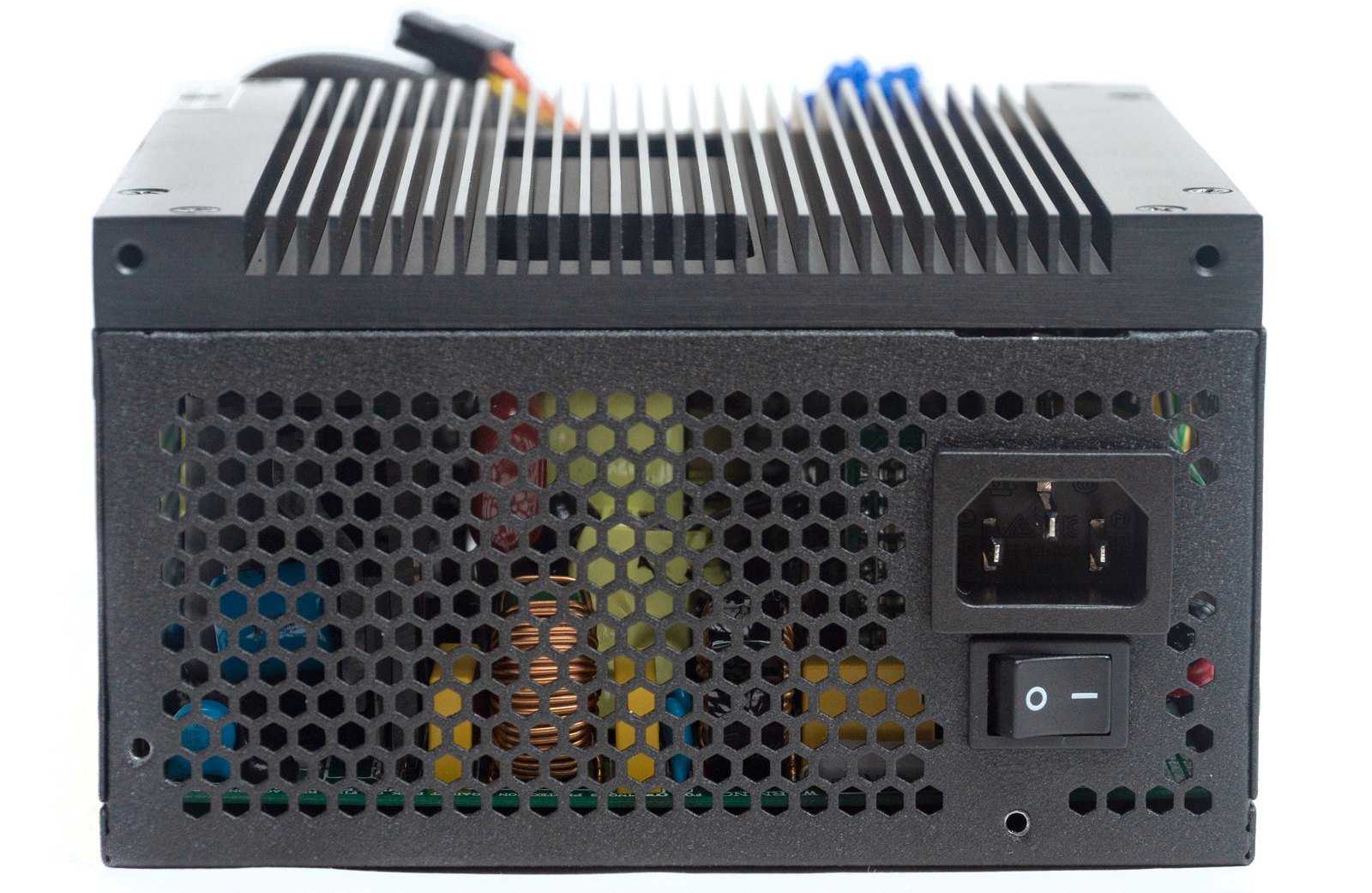

Тыльная панель также перфорирована, здесь мы видим стандартный тумблер включения и сетевую розетку.

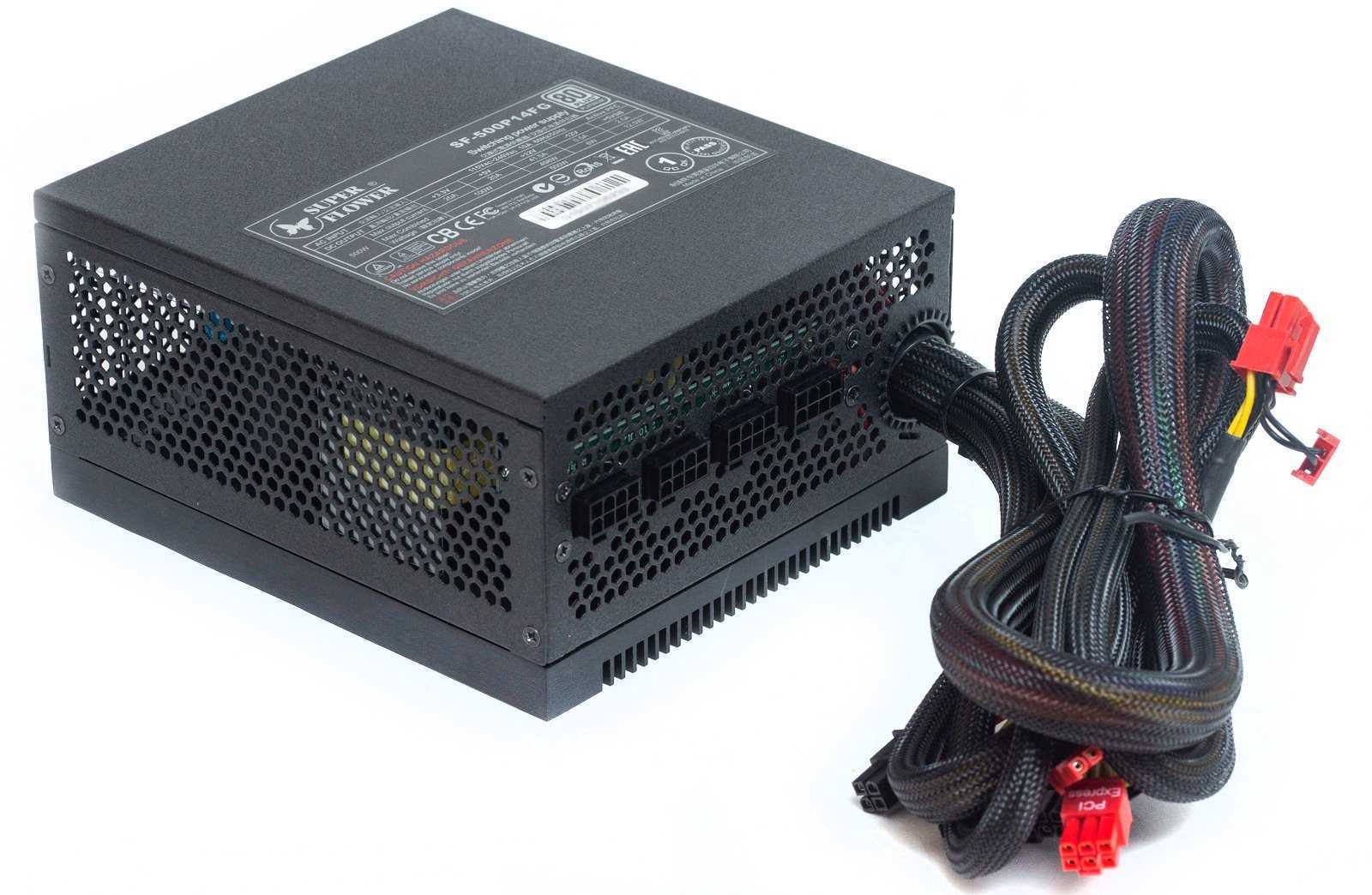

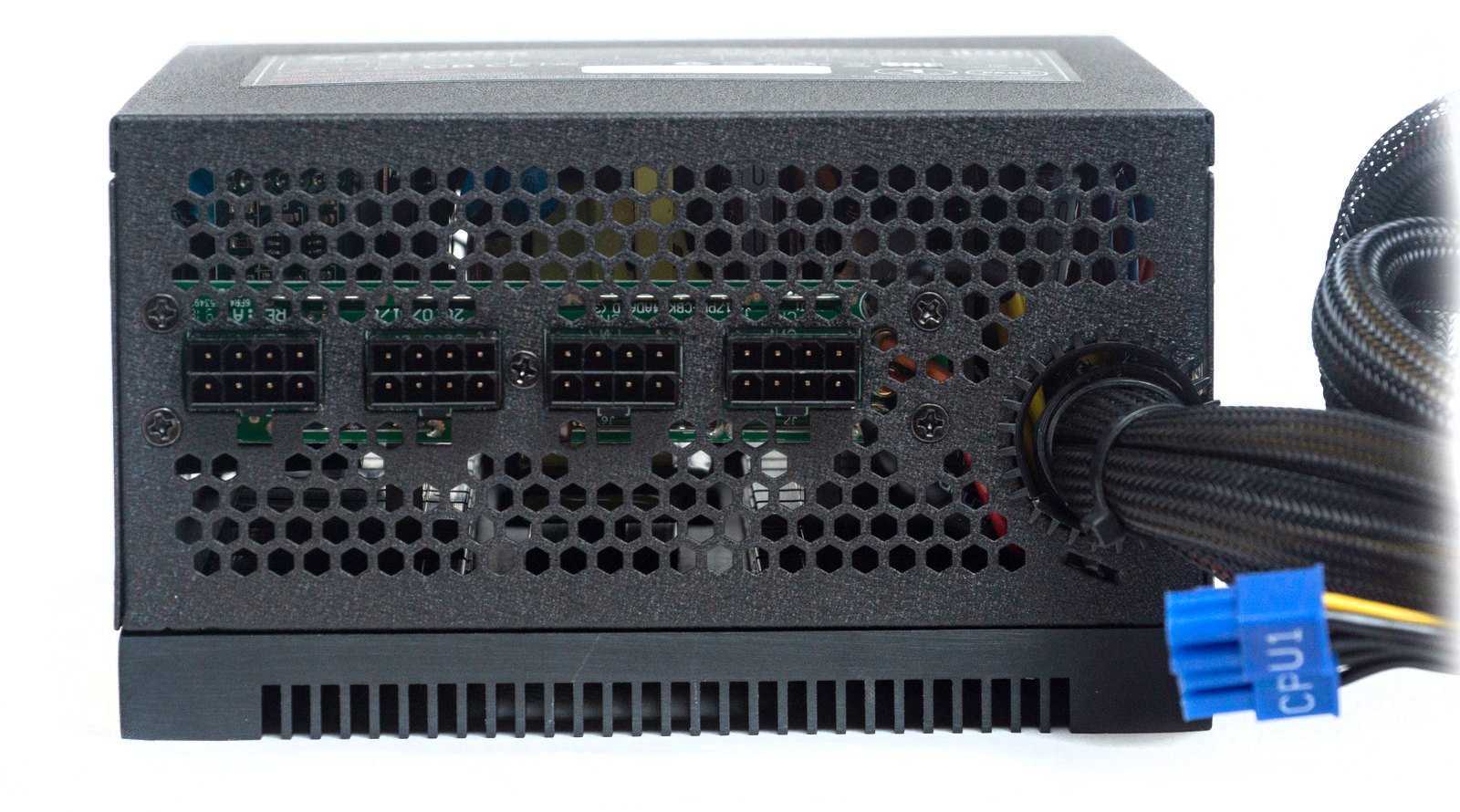

На лицевой панели, кроме вентиляционных перфораций, имеется круглое отверстие с пластиковым кольцом для вывода кабелей и четыре разъема 8-пин для подключения модульных кабелей.

Все разъемы одинаковые, как для периферии, так и для PCI-E кабеля.

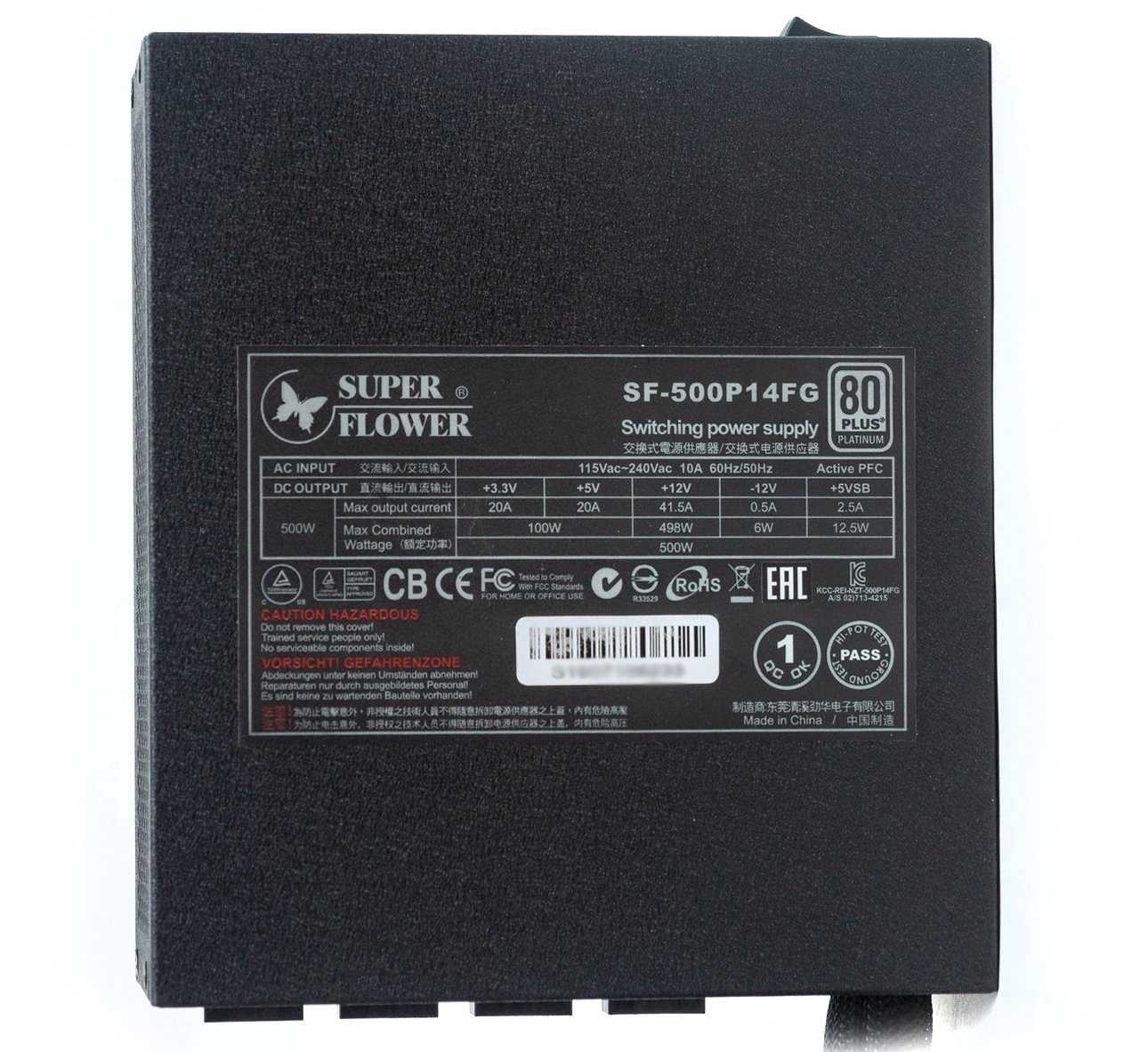

Верхняя панель единственная обошлась без перфорации, на неё наклеили этикетку с нагрузочными характеристиками.

Корпус покрашен черной порошковой краской, поверхность матовая, немного текстурная на ощупь.

Упаковка и комплектация

Блок питания поставляется в красочной глянцевой коробке. На лицевой стороне расположен логотип производителя, наименование модели и основные характеристики в виде пиктограмм.

На обратной стороне — изображение БП и более подробная спецификация изделия. Судя по указанным CPU, дизайн упаковки не менялся.

В коробке блок питания зафиксирован прокладками из полиуретана и завернут в пупырчатый пакет.

В комплект входят модульные кабели в тканевой сумке на липучках, сетевой кабель, инструкция и винты крепления с накатанными головками.

Кабельное хозяйство частично модульное. Несъемных кабеля три:

основной на 24-пин: 60 см;
питания CPU 4+4-пин: 70 см;
PCI-E на два коннектора 6+2-пин: 60+15 см.

Кабели набраны цветными проводами и заключены в нейлоновую оплетку, сечение проводов — 16AWG. Оплетка не очень эстетично зафиксирована термоусадкой.

Модульные кабели выполнены в виде плоских черных шлейфов, провода (кроме PCI-E) калибром 18AWG:

PCI-E на два коннектора: 50+15 см;
SATA четыре разъема: 50+15+15+15 см;
2 SATA и 2 Molex: 50+15+15+15 см;
3 Molex и 1 Floppy: 50+15+15+15 см.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

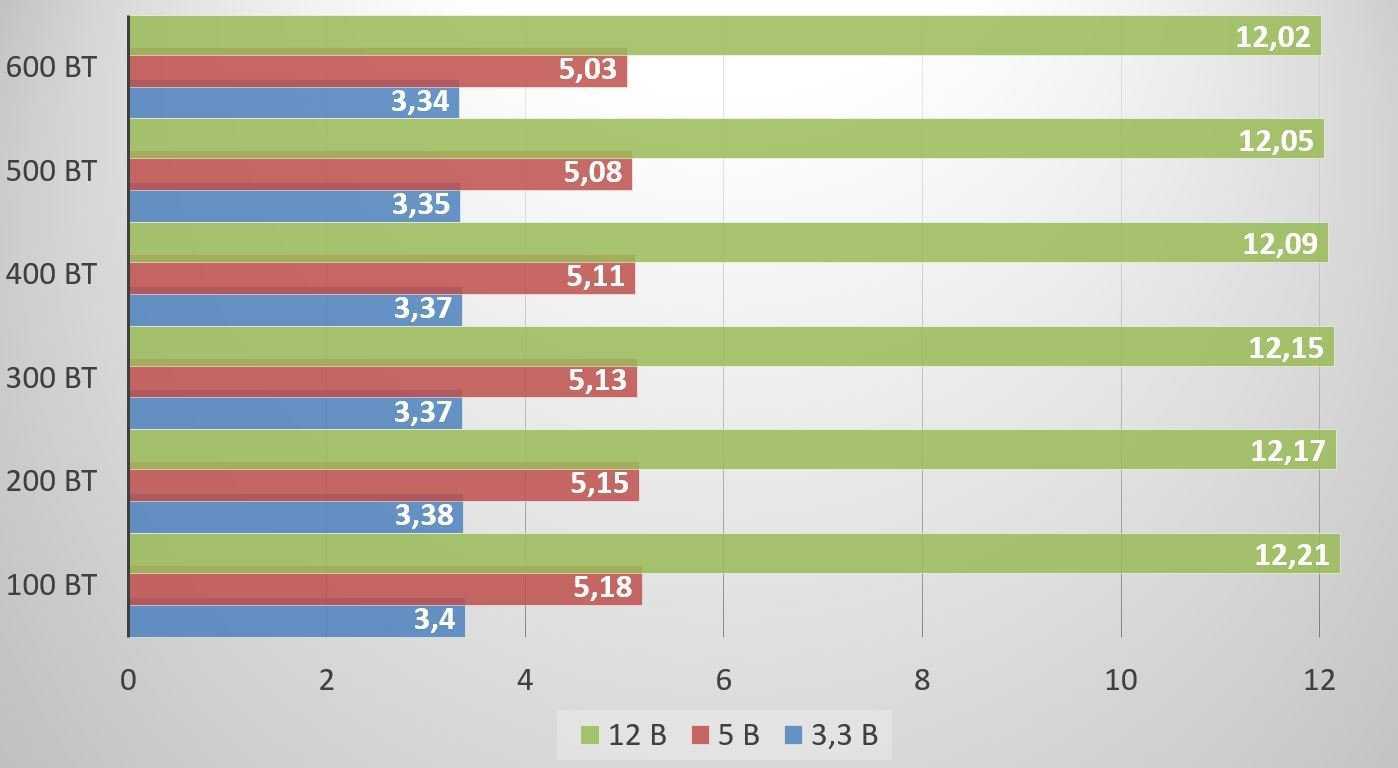

Стабильность напряжений у SF-500P14FG на хорошем уровне. Отклонения составляют менее 2% по линиям +12 В и +3,3 В и менее 4% по линии +5 В; в большую сторону, ниже номинальных значений, напряжения не проседали. Изначально производитель значительно поднял напряжения, особенно по линии +5 В.

Блок питания отлично справляется с нагрузкой выше паспортного значения и запросто выдерживает длительную нагрузку в 600 Вт без значительного падения напряжений и КПД, нагрев при этом также не возрастает выше обычных значений.

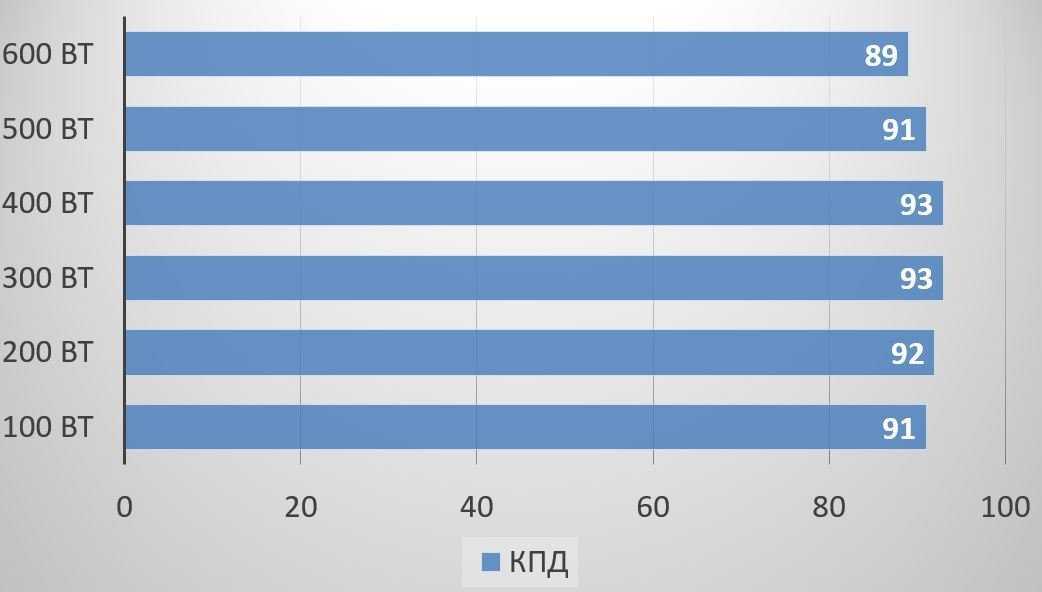

Уровень КПД соответствует стандарту для сети 115 В: 90, 92 90% при нагрузке, соответствующей 20, 50 и 100%.

Защита от замыканий срабатывает на всех линиях.

обладает предельно собранным звучанием с чётко поставленным ударом и отличным контролем в области самых низких частот

На разработку усилительных компонентов линейки Platinum инженерам Quad пришлось потратить более семи лет. Целью было создание достаточно мощного оконечника, способного уверенно раскачивать любую акустику и при этом обладающего пониженным уровнем шума и высокой динамикой. Именно таким, по словам производителя, и получился усилитель Platinum Stereo. Его выходная мощность достигает без малого 150 Вт на канал (при нагрузке 8 Ом) при нелинейных искажениях менее 0,01%. Столь внушительные показатели обеспечиваются конструкцией «двойное моно», применением отборных комплектующих в звуковом тракте и фирменной схемой питания. Так, в оконечных каскадах используются сильноточные транзисторы Sanken, закреплённые на массивных теплоотводах. На задней панели усилителя можно увидеть как линейные, так и балансные входы для подключения преда или источника с регулируемым выходом. Акустических винтовых терминалов установлено по две пары, что предусматривает возможность соединения с акустикой по схеме bi-wiring.

Британский усилитель обладает предельно собранным звучанием с чётко поставленным ударом и отличным контролем в области самых низких частот. Он демонстрирует мощнейшую энергетику с правильным и глубоким проникновением в басовый регистр. Например, в сравнении с некоторыми другими участниками партия бас-гитары здесь не сливается с ударами бочки, что говорит о превосходном разрешении по басу. Среди ценных свойств Platinum Stereo также отметим нейтральность подачи музыкального материала, без заметной на слух окраски и жёстких транзисторных компонент в области ВЧ. Верхний диапазон поразительно чист и свободен в плане послезвучий, но их шлейф контролируется очень умело. Между тем макродинамика здесь не ошеломляет, скорее, она выглядит достаточной, поэтому к приверженцам безудержного драйва модель никак не отнесешь. Тем не менее недостатка динамических качеств не наблюдается даже при прослушивании сложнейших симфонических произведений. Можно немного посетовать на скуповатую передачу середины, где невольно ожидаешь чуть больше красок. Однако полное отсутствие отсебятины в большинстве случаев мы бы отнесли к плюсам, поскольку придать звучанию характерный оттенок (с помощью тех же кабелей) можно всегда.

ПОРАДОВАЛО

Высокая тональная нейтральность, солидный запас выходной мощности.

ОГОРЧИЛО

Несколько отстранённое воспроизведение средних частот.

Audiolab 8200P || Musical Fidelity M1PWR || Roksan Kandy K2 Power || Goldenote M7 || Densen Beat-310+ || Quad Platinum Stereo || Primare A34.2 || Audio Analogue Donizetti Cento || 7 раз отмерь

Vena QUAD Интегральный усилитель

Британская компания Quad специализируется на мелко серийном производстве высококачественных компонентов Hi-Fi систем. Все продукты этого брэнда отличает: дорогие комплектующие, формирующие правильные технические условия; индивидуальная ручная сборка каждого устройства; премиальный дизайн.

Vena – классический транзисторный интегральный усилитель с интерфейсом Bluetooth, USB и цифровыми входами/выходами. Наследник первоклассных схем усилителя QA12P, который с успехом использовался на радио BBC. Новые форматы аудиофайлов в высоком расширении требуют от Hi-Fi устройств возможности подключения не только виниловых или CD проигрывателей, но и современных носителей информации – компьютеров и телефонов. Усилитель Vena соответствует всем запросам современных меломанов, обеспечивая два канала усиления по 45 Ватт.

О Подключении. Транзисторный усилитель Vena создан для использования в многокомпонентных системах. Для подключения различных источников звука доступны как цифровые (2-Optical TOSlink, 1-RCA Coaxial), так и аналоговые (2-RCA) аудио входы. Отдельно отметим наличие современного аудио протокола Bluetooth 3.0 и конечно же USB аудио вход. Для устройств Apple предусмотрен отдельный USB вход – IOS устройства определяют его как подключение к док станции. Также, помимо основных аудио выходов с винтовыми разъемами, усилитель обустроен аналоговыми RCA (L/R) выходами и цифровыми — 1-Optical TOSlink, 1-RCA Coaxial. Благодаря такому широкому выбору вариантов подключений, вы без труда сможете интегрировать ваши Hi-Fi устройства в единый механизм.

Об Управлении. На фронтальной панели расположились навигационные клавиши выбора источника звука и большое колесо регулировки громкости. Для выбора необходимого проигрывателя просто нажмите клавишу необходимого разъема подключения. К тому же, Vena управляется дистанционным пультом (идет в комплекте).

Заключение

Модель блока питания Super Flower Golden Silent практически не изменилась. Обновления коснулись разъемов модульных кабелей: ранее использовались 9-пин квадратные колодки, теперь 8-пин прямоугольные.

Схемотехника и установленные комплектующие, насколько их можно было рассмотреть из-за плотной компоновки, остались без изменений.

С одной стороны, зачем менять то, что и так эффективно работает? Имеется не только спрос на такие модели, но и определенный дефицит, несмотря на относительно высокие цены.

Но с другой стороны, как пользователю, нам бы хотелось видеть более современное исполнение. Полностью модульные блоки питания, даже меньшей длины, уже далеко не редкость. Использование проводов для подключения платы с разъемами также уже редко встретишь. Отсутствие элементарного варистора в схеме защиты нам не понятно. Напряжения хоть и вписываются в стандарт, но отклонение в 4% по линии +5 В – большая цифра для современного блока питания с платиновым сертификатом.

Определенно видится некий застой в развитии блоков питания с полностью пассивным охлаждением: спрос небольшой, конкуренция практически отсутствует, а тихие модели с полупассивным режимом вентилятора можно приобрести по более низкой цене, и плюс современные модели даже с сертификатом 80 PLUS Gold демонстрируют столь же высокую стабильность напряжений и уровень КПД.

Сложившаяся ситуация на рынке БП на сегодняшний день делает выпуск рассматриваемой модели вполне актуальной. Достаточно мощный, бесшумный, продающийся по конкурентоспособной цене SF-500P14FG будет востребован среди пользователей, ищущих подобные решения — альтернативы-то практически нет.

Плюсы:

Полностью пассивное охлаждение;
Высокий уровень КПД;
Хорошая стабильность напряжений;
Возможность работы при нагрузке 600 Вт;
Частичная модульность кабелей.

Минусы:

Высокая стоимость;
Отсутствие варистора в схемотехнике;
Подключение платы с разъемами по проводам;
Линия +5 В завышена на 4%.
