Электрофон Корвет ЭФ-248-стерео
Корвет ЭФ-248-стерео впервые был выпущен на Кировском в 1986 году, а в 1988 году система пережила апгрейд и получила картридж с алмазной иглой ГЗМ-105Д (АЧХ проигрывателя расширилась до полосы 20 – 25 000 Гц). Достойные ТТХ (детонация 0,18%, соотношение «сигнал/шум» 65 дБ, выходная мощность 2 х 10 Вт) гарантировали уверенное звучание – ну а внешний вид комплекса стал настоящей притчей во языцех.
Вертикально ориентированная вертушка с прямым приводом, тангенциальный тонарм со стабилизатором прижимной силы и системой перераспределения статического заряда для очистки пластинки от пыли – технологий тут хватало. Вишенка на торте – подсветка, которая позволяла легко находить нужные треки на диске.
Акустические системы Электроника 150 АС-001
Эти колонки сошли со сборочной линии в конце восьмидесятых годов ХХ века – их выпускал опять ВНИИРПА им. А.С. Попова. Как и в случае с АСДС-201 «Диностатик», конструкция оказалась весьма любопытной: вместо традиционной динамической головки на ВЧ был применен излучатель Хейла, а басовый блок с солидным 300 мм вуфером оказался усилен пассивным излучателем.
Четкий, точный и прекрасно артикулированный бас модели буквально хватал звезды с неба и вызывал настоящий «шок и трепет». Кроме честной АЧХ от 40 до 20 000 Гц колонки имели и неплохую чувствительность (91 дБ) и допускали подведение аж 150 Вт мощности. К сожалению, вышла лишь небольшая партия этих шикарных спикеров, так что, на сегодня они уже стали коллекционной редкостью.
USound представляет пьезоэлектрический излучатель для беспроводных наушников
Пьезоэлектрический излучатель от австрийской компании по производству микропроцессоров USound, которая только что получила дополнительный транш акций, увеличивая последний раунд финансирования до 30 миллионов долларов.
Согласно заявлению компании, эти дополнительные средства ускорят эволюцию следующего поколения микроспикеров MEMS, которые способны увеличить время автономной работы беспроводных наушников и других носимых устройств до 12 часов. USound надеется обеспечить рыночный переход от электродинамических драйверов к твердотельной технологии с помощью следующего поколения своих пьезоэлектрических MEMS Ganymede.
Микро звуковая технология
Микроэлектронные динамики USound последнего поколения уже гарантируют увеличенный срок службы аккумулятора для беспроводных наушников более, чем на 50% по сравнению с электродинамическими системами. Инновационные устройства, которые скоро появятся в продаже, будут включать в себя интеллектуальный аудио усилитель с рекуперацией электрической энергии, который, по заявлениям США, создаст самую совершенную и компактную микро аудио систему на рынке.
, — заявляют представители компании.
Пьезоэлектрический излучатель MEMS от USound не только значительно снижают энергопотребление аудиосистемы, но также обеспечивают уменьшение размера и веса корпуса любой переносимой аудио системы, потенциально повышая комфорт и эргономику для конечного потребителя. В результате новейших разработок, его изготовление может быть полностью автоматизировано, что позволяет снижать затраты на производство.
Принцип работы пьезоэлектрического излучателя
В основе технологии кремниевых пьезоэлектрических излучателей USound MEMS лежит мембрана, установленная на нескольких кантилеверах из PZT (титаната цирконата свинца). Когда на этот материал подается напряжение, кристаллы в PZT расширяются или сжимаются, заставляя мембрану вибрировать. Несколько консолей создают перемещение растяжения и сжатия, толкая звуковой элемент вверх и вниз. Это заменяет традиционную катушку, движущуюся в магнитном поле, как в обычных динамиках. Наконец, установка мембраны и пластины закрывает акустический ярлык и увеличивает эффективную площадь, тем самым позволяя генерировать звук с расширенной полосой пропускания.
При таком подходе вырабатывается меньше тепла, а также меньше искажений звука из-за меньшего количества движущихся частей, что создает общую более надежную систему — в отличие от обычных акустических систем. Благодаря мощным и эффективным пьезоприводам колонки MEMS могут иметь толщину всего 1 мм и уменьшаться до размера 3х3 мм. Кроме того, преобразователи USound представляют собой полностью интегрированные решения, поддерживающие дополнительные функции, такие как голосовые отпечатки, встроенные в схему микрофона и АЦП.
Универсальные свойства кремния в пьезоэлектрическом излучателе
, — заявляет компания.
USound надеется обеспечить переход рынка от электродинамических драйверов к твердотельной технологии, и такие продукты, как пьезоэлектрические излучатели MEMS Ganymede, будут несомненно иметь рыночный эффект, аналогичный светодиодной технологии. Микро-динамики MEMS от USound устойчивы к ударам, их можно индивидуально адаптировать к рабочей среде, а также контролировать пиковые и повышенные уровни передачи сигнала. Несколько драйверов также могут быть интегрированы в очень маленькие объемы.
Микро-аудиосистемы USound, включая усилитель звука с рекуперацией энергии, появятся в продаже в третьем квартале 2019 года.
Предыдущая запись Ремонт микроволновой печи своими руками на дому
Следующая запись Полевой транзистор схема управления нагрузкой постоянного тока
Что это значит
Наушники стали неотъемлемым компонентом современной жизни — они позволяют «отключить» внешний шум в любой момент, поэтому многие используют данный аксессуар для учебы, в путешествиях, на работе, в спортивном зале — список можно продолжать. Несмотря на очевидные преимущества, прослушивание музыки в наушниках на высокой громкости может привести к частичной или полной потере слуха, которое в некоторых случаях может быть необратимым. Кроме того, длительное использование накладных наушников может вызвать головную боль и усталость. Noveto N1 может стать решением для людей, которые привыкли к музыкальному сопровождению в течение всего дня и не хотят расплачиваться за это плохим самочувствием.
Экономика инноваций
Оркестр на вешалке: как одежда позволяет глухим «слышать» музыку
Стоит отметить, что основная целевая аудитория компании — пользователи, работающие из дома или в общих офисных помещениях. Новая технология позволить уменьшить шумовое загрязнение в офисах — будь то домашних или традиционных, без необходимости ношения наушников на протяжении целого дня. В случае, если заявленный производителем функционал оправдает себя в работе, невидимые наушники могут стать новым трендом ближайших лет.
Катушечный магнитофон Олимп-004-стерео
Олимп-004-стерео выпускался на Кировском ПО им. Лепсе и относился к нулевому классу техники. Наивысшее в советской иерархии качество модели не вызывало никаких нареканий – лентопротяжный механизм с прямым приводом вала, электронное управление режимами, система автоматической стабилизации натяжения ленты и электронный контроль скорости вращения, встроенный автостоп – все, как в «лучших ломах».
Саунд у аппарата был роскошным – плотным, фактурным и детальным, так что этого мастодонта весом в 28 кг многие хотели заполучить к себе домой. Жаль лишь, что скорость движения ленты у бытовых аппаратов составляла 19 и 9,5 см/сек (а вот профессиональная версия устройства уже могла работать на 19 и 38 см/с). АЧХ у катушечника лежала в пределах от 31 до 16 000 Гц.
Акустические системы АСДС-201 «Диностатик»
Созданные в ВНИИРПА им. А.С. Попова колонки поражают и сегодня: модель щеголяет использованием как динамических, так и электростатических излучателей (отсюда и название – диностатические АС). Басовые головки (на базе 25ГДН-3) работали в оформлении «закрытый ящик», так что бас получился сухим и точным, кроме того, громкоговорители можно было располагать вблизи от стен.
Как и упоминалось, на СЧ/ВЧ трудится электростатический модуль – закрепленный в жесткой раме. Конструкторам удалось обеспечить хорошую сшивку столь разных излучателей, звук у АСДС-201 «Диностатик» был весьма интересным – при условии, конечно, подведения к ним значительной мощности.
Схема обработки сигнала с пьезомикрофона
На самом деле пьезоэлемент может сам по себе выдавать хороший сигнала и вряд ли нуждается в значительном усилении, но необходима буферизация, а это можно сделать несколькими способами. Поскольку пьезодиск имеет очень высокое сопротивление — обычно 1 МОм, его следует использовать в связке с согласующим буфером, чтобы избежать возможного несоответствия сопротивлений аудиосхемы. Если этого не сделать, то получим всевозможные гулы и шумы. Для этого можно собрать электросхему с использованием одного полевого транзистора, но лучше выбрать ещё более эффективную идею.

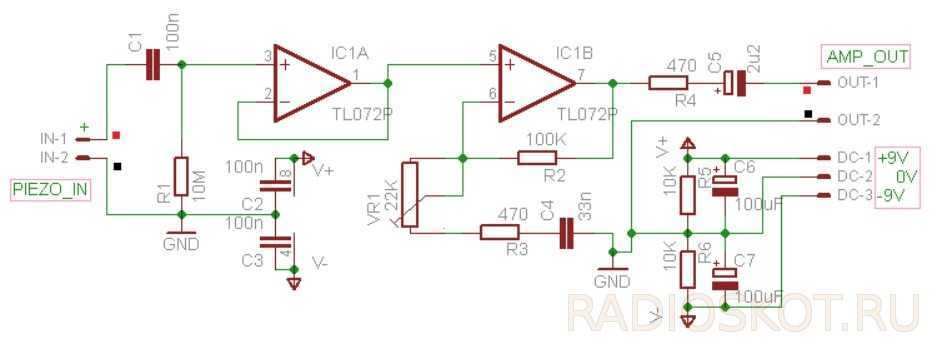

Сигналы, поступающие в схему через разъем «PIEZO_IN», обрабатываются первым операционным усилителем (IC1A) IC-TL072P. Выбор правильного номинала резистора R1 во многом зависит от конкретного применения. Например, если хотите поймать субаудиосигналы, значение 10M подойдет. Но если больше интересуют другие области (звук, голос и так далее), экспериментируйте со значениями резистора от 10 кОм до 100 кОм. Резистора R1 — это металлопленочный тип (MFR), а VR1 — логарифмический (LOG). Схема второго операционного усилителя (IC1B) включает в себя небольшой фильтр и регулятор усиления, что очень удобно при незначительной обработке сигнала оконечным усилителем. Конденсатор связи по переменному току C5 и аудиовыход «AMP_OUT» могут быть подключены к наушникам или УМЗЧ.
Что происходит
- Израильская компания Noveto на выставке CES-2022 в Лас-Вегасе представила новое «умное» аудиоустройство Noveto N1, которое по функционалу похоже на наушники, однако без необходимости использования данного аксессуара.
- В основе устройства лежит технология формирования луча для создания бинаурального звука без использования дополнительных аксессуаров.
- По дизайну Noveto N1 напоминает саундбар — в верхней части девайса расположены кнопки для подключения по Bluetooth, регулировки громкости и отключения микрофона, а также порты USB-C и AUX 3,5 мм для подключения дополнительного аудиоустройства.
- По словам компании, все люди вокруг смогут слышать лишь «шепот звука», в то время как пользователь погружается трехмерное пространственное аудио.
- Noveto N1 оснащен датчиками движения — таким образом, при повороте головы устройство способно отследить уши пользователя и обеспечить попадание звука в нужное место.
- Помимо технологии распознавания лиц, компания также оснастила устройство функцией распознавания голоса Alexa.
- Компания планирует выйти на рынок в середине 2022 года, стоимость Noveto N1 пока не сообщается.
Акустические системы 100АС-002-1 «Кливер»
Высокоточные колонки 100АС-002-1 «Кливер» производились на – модель была оформлена по закрытому принципу, демонстрировала АЧХ от 40 до 25 000 Гц и могла развивать до 107 дБ звукового давления. Платой за это стала низкая чувствительность (85,5 дБ), так что, к АС требовался мощный усилитель (пиковая подводимая мощность достигала 150 Вт, из интересных особенностей стоит отметить светодиодный индикатор уровня, позволяющий контролировать перегрузку спикеров).
Качественные драйверы, сверхжесткий корпус с распорками, заполненный стекловолокном, специальные экраны и хитрая установка головок – все это обеспечило бархатное и очень натуральное звучание.
Советы по сборке схемы
Лучше использовать короткий высококачественный экранированный кабель для соединения пьезодиска с усилителем. Не забудьте внешний металлический обод соединить с заземлением. Это снижает влияние нежелательного гула и других электрических шумов и делает выходной сигнал более чистым. Кроме того, размещение и остальной электроники в заземленном металлическом корпусе значительно снизит фон помех 50 Гц. Для крепления пьезодиска к поверхности можно использовать двусторонний скотч или даже каплю «суперклея», который обеспечивает жесткое соединение и ещё лучший результат, чем клейкая лента. В общем, сборка не сложная.
