Модернизация вручную
Многие меломаны всё-таки воплотили в жизнь собственную мечту: купили легендарные колонки S-90 и принялись дорабатывать их «напильником». Решение бюджетное, увлекательное, а потом звучание — на зависть всем. Снаружи за прошедшие тридцать лет колонки, естественно, прежний шик потеряли почти в ста процентах случаев, но тут главное — чтобы внутри никто не поковырялся. К работе нужно приступать, обогатив свой арсенал инструментарием. Понадобится основной набор отвёрток, плоскогубцы, паяльник. Первым делом снимается передняя панель, для чего нужно вывернуть десяток-другой разнообразных шурупов.
При разборке обязательно нужно произвести сверку: соответствует ли паспорту начинка. Чтобы на высоких частотах было 10ГД-35, на средних — 15ГД-11А, а на низких, например, 35ГД (ну, или что там в паспорте заявлено). Динамики чаще всего повреждаются, поскольку угробить технику и в течение одного дня можно, а за тридцать-то лет и подавно. К примеру, много могло случиться перестановок мебели и переездов. Скорее всего, что-то повреждено. Например, динамик низких частот. Его реанимация потребует дополнительной работы. Надо перемотать катушку. В принципе, это не так сложно, если знать некоторые тонкости и хотя бы несколько раз ранее сталкиваться с процессом перемотки. После намотки, центровки и просушки звучание динамика будет идеальным — исчезнут все посторонние призвуки.
Проводка и корпус
Чтобы улучшить звучание низких частот, нужна доработка корпуса. Долой ватно-марлевые матрасы! В магазинах продаётся недорогой ватин, из которого получится превосходная прокладка для начинки. И всего за сто с небольшим рублей! Всё это сделать можно быстро и без каких-либо усилий: ширина ватина — два метра, хватит на две колонки, но понадобится мебельный степлер или друг, у которого он есть. Перед монтажом на всякий случай лучше поменять всю проводку, вынуть переключатели. Выкроить ватин в два слоя и смело обшить корпус.
Труба фазоинвертора ставится на герметик, а после этого тоже обтягивается ватином. Непосредственно с фильтром работы тоже не так много. Переключатели не понадобятся никогда, поэтому их можно удалить, как и все ненужные элементы с платы. Все эти тридцатилетние тоненькие проводки заменить нормальными медными на всех соединениях. Далее освобождённый от всего ненужного фильтр нужно аккуратно установить в корпус и закрыть ватином. Весь бокс средних частот снаружи тоже должен уйти под упомянутый выше материал.
Первое тестирование и доводка
Подождав, пока все клеевые соединения просохнут, я решил опробовать дело рук своих. Для этого я подключил левый фронтальный канал моего AV ресивера Yamaha 496RDS к новой колонке.

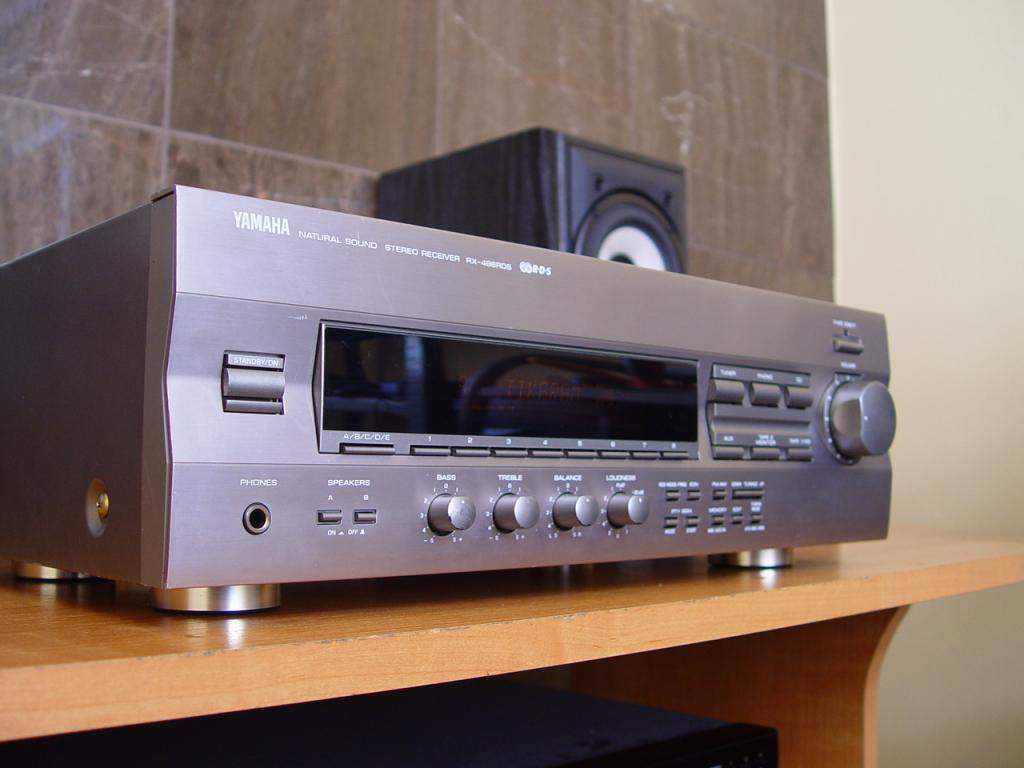

Стерео усилитель Yamaha 496RDS
Баланс громкости выкрутил влево, тембр BЧ на минимум, громкость на 25%, вставил диск с какой-то клубной музыкой и включил.
Звук, который распространился по все квартире, меня потряс. Это был мягкий бас, типа того, которого я с трудом добивался на моих напольных фронтах, но намного громче. Он, прямо, пробирал до костей. Однако, к звуку примешивались и посторонние высокочастотные призвуки.
Часть из них были коробочные, которые не пропали после оклейки корпуса внутри, остальные выли вызваны потоком воздуха из всевозможных щелей коробки, которые еще не были промазаны.
В течение дня я устранял щели в корпусе и в результате посадил на клей заднюю крышку. Попутно я установил пару металлических разъемов — гнезд под «бананы» для подключения проводов на заднюю стенку. Получилось совсем неплохо.
Сборка корпуса будующего сабвуфера на 75 ГДН
Следующее включение показало, что швы все герменичны, остался шум воздуха при прохождении через верхний фазоинвертор и стали явно слышны ящичные призвуки. Долго соображал, с чего начать, в результате начал делать параллельно фазик и ватно-марлевые подушки, которые прибил гвоздями к внутренним стенкам саба. В результате все стенки были полностью закрыты этими подушками.
С фазоинвертором я поступил еще проще. Верхний объем саба был значительно меньше нижнего, поэтому шумы воздуха появлялись лишь в верхнем фазоинверторе. Я прочитал в интернете, что вполне возможно использовать не только цилиндрические трубки,а конические, лишь бы они расширялись в выходу наружу.
И тут на помошь пришел, купленный в свое время пластмассовый стакан из набора автомобильной посуды. Он имел нужный диаметр и длину, чуть больше. Именно его я и установил в качестве фазоинвернора. До кучи, я закруглил заднюю стенку в месте выхода воздуха, так что получилось так же как у моих фронтов Jamo.
Место стыковки фазика и все закругление я за шпаклевал, и после высыхания, зашкурил, до ровной поверхности.
Сборка корпуса будующего сабвуфера на 75 ГДН
Оставалось только выровнять и покрасить корпус, а также обклеить его черной пленкой, с рисунком под дерево, чтобы ящик вписался в общий вид комнатной акустики. Все это время, пока я выравнивал корпус, я периодически его подключал в ресиверу, для проверки.
Мне удалось изменением конструкции фазоинвертора убрать все звуки воздуха на номинальной громкости. Они появлялись, только при максимальной громкости ина определенных частотах. В виду того, что я подавал на саб полночастотный звуковой сигнал, а не фильтрованный, звук проходящего в фазике воздуха чуток подпорчивал картину.
Когда же подавал синусоидальный сигнал с компа сгенеренный программой CoolEditPro, то звук этот пропадал, зато слышно было, как дрожали стекла. Наметились два частотных пика в области 10-50гц. Это первый , около 25-27Гц и второй 35-37Гц.На этих частотах, громкость сиигнала сильно возрастала при воспроизведении тестового сигнала.
По ходу дела, я вдруг обнаружил трещину я своем 150 литровом аквариуме, который находился в той же комнате, где я делали испытывал саб. Почему это произошло, я до сих пор не понял. То ли, от небольшого перекоса тумбы, который я потом обнаружил, то ли от моих опытов, то ли от всего в месте.
В виду того, что я давно собирался купить себе аквариум побольше, меня трещина не сильно расстроила, скорее добавила приятные хлопоты, по выбору нового аквариума и выравниванию тумбы, что есть тема для другой статьи и в другом разделе.
Установка
Недостатки, которые имели советские колонки С-90, не останавливали меломанов всея Руси. Они оставались несколько десятилетий акустической системой из разряда самых массовых. Многие тысячи страниц на форумах посвящены им и сегодня. Это один из наиболее ярких символов ушедшей эпохи, обладавший к тому же надёжностью и долговечностью, каких и в помине нет у современных гаджетов. Колонки С-90 размеры имели внушительные (36 х 71 х 28,5 см), поэтому требовали правильной установки, что далеко не всегда сочеталось с возможностями.
Квартиры были довольно тесными (да и сейчас условия те же), а потому можно было увидеть колонки в полуметре от слушателя. В то время как идеальный способ для лучшего звучания — поставить их на постамент как раз полуметровой высоты и соблюсти расстояние от уха слушателя как минимум в два метра. Редкая комната обладает такими достоинствами, необходимой площади чаще всего не хватает, а потому и слушали настоящий звук, на который была способна эта аппаратура, разве что соседи.
Улучшаем внешний вид
Имея небольшой опыт по выравниваю поверхностей, было дело, выравнивал окна и оконные проемы в своей квартире, я купил шпатлевки и черной краски. Причем, черной краски купил два вида, обычной в банке и автомобильной флакон, которая быстро сохнет. Пользовался, в основном, автомобильной, так что она в самом конце закончилась.
Короче, сначала шлифанул стенки шкуркой, при помощи дрели и насадки-круга, потом углубления за шпаклевал акриловой шпатлевкой, которую шлифанул, сначала опять дрелью, потом вручную мелкой шкуркой. Получившуюся поверхность покрыл слоем краски из распылителя.
В принципе, этого всего можно было не делать, если бы у меня был новый лист дсп, но я использовал куски, оставшиеся от разобранного шкафа, который сделали предыдущие жильцы моей квартиры. Так что поверхность там была самая отстойнейшая. Шкурить ДСВ — дело неблагодарное, если глубоко залезть, то начнет быстро махриться, так что геморроя и поимел достаточно. В следующий раз буду использовать новые листы.
Финальный вид сабвуфера на 75 ГДН
После высыхания краски я намочил ее водой и на мокрую поверхность наклеил уже самоклеющуюся пленку. Она так называется потому, чтоесли ее неправильно приклеить, то фиг потом отклеишь. Слава богу, у меня получилось достаточно ровно, лучше чем я ожидал.
Обработав края, в установил саб в то место, где ему положено было стоять по моему замыслу. Конечно, он крупноват, но если установить напольники, на подставки, то думаю, будет в самый раз.
Естественно я его несколько раз включал, для проверки, работоспособности. Благодаря внутренней шлифовке верхнего фазоинвертора, порог появления шума ветра в нем, сдвинулся в сторону максимальной громкости и , я надеюсь, что при такой громкости я его использовать не буду и соответственно, ничего такого не услышу. В конце концов, низкочастотные звуки в фильмах редко встречаются без одновременных высокочастотных, которые легко заглушат все подобные паразитные призвуки, даже на большой мощности.
Сабвуфер на 75 ГДН в интерьере
P.S. Теперь осталось собрать усилитель, для этого саба, чтобы сделать его активным. В принципе процесс сборки я начал, вытравил плату,запаял туда все детали, но еще не отладил, времени нет.
Взято с сайта olgol.narod.ru
Акустическая система VERNA 50-01 →
← Повторение возможно
Описание
Акустическая система «Радиотехника» высшего (нулевого) класса 35 АС-1 появилась в продаже в 1977 году и сразу была названа С-90. Колонки характеристики имели наилучшие по тем временам, особенно если учесть, что в пользовании была только советская аппаратура. Разработаны они были сугубо для бытового использования, и занималось этим конструкторское бюро «Орбита» на Рижском производственном объединении «Радиотехника». Впоследствии вся серия этих акустических систем получила марку С-90.
Колонки характеристики свои целиком и полностью оправдали, они не уступали импортным ни в чём, значительно превосходя все отечественные. Чтобы звучание акустической системы было полноценным, к ней в обязательном порядке подключался усилитель типа «Электроника» или «Амфитон». В частотном диапазоне от 31,5 до практически 20 кГц колонки работали с номинальной мощностью 35 Ватт. Причём в паспорте значилась мощность девяносто. Звуковое давление, о результатах которого написано выше, равнялось 1,2 Па.
Черновая работа, конструирование коробки
Что же касается сабов, у них настолько узкий диапазон частот, что требования к АЧХ динамика не такие высокие,а конструкция должна быть не такая сложная чтобы ее нельзя было бы повторить. Какие могут быть сложности. Ну во первых надо найти низкочастотный динамик. С этим проблем меньше всего.
Есть такой 75ГДН, который очень популярен из-за своих неплохих характеристик и низкой цены. Маньяки могут купить какой нибудь экземпляр импортного производства за 100 баксов, но есть ли смысл переплачивать, если разницы скорее всего можно не почувствовать.
Основные проблемы могут быть при выборе и расчете конструкции ящика для этого динамика. Но тут на помощь приходит прекрасная программа JBL SpeakerShop. В ней есть множество готовых примеров разных типы акустического оформления сабвуферов. Качаем программу, выбираем тип коробки. Я выбрал Bandpass 6А. Это такая вот коробка.
Схема будующего сабвуфера
Картинка взята с инета из статьи про саб на 75ГДН. У меня только немного другие размеры.
Наткнулся я на ветку в форуме на www.ixbt.com, как раз про построение саба, такого почти, как мне надо. Пересчитал еще раз размеры, вроде похоже на то, что я собирался делать, только чуток побольше.
Когда я отпилил первую заготовку левой стенки, то понял, что коробочка получится совсем не маленькая, однако делать было уже нечего, все было размечено. Окончательные размеры получились такие:
- Высота 640мм
- Длина 410мм
- Ширина 280мм
- Высота верхнего обьема 160мм
- Длина верхнего фазоинвертора 70мм (диаметр 70мм)
- Длина нижнего фазоинвертора 240мм (диаметр 70мм)
Куски ДСП были толщиной 20 мм, я подумал, что толщина самая подходящая.Пилил все обычной ножовкой по дереву, и к тому времени, когда все стенки были готовы я конкретно задолбался.Заодно приобрел мозоли на руках от ножовки.
Из за того, что времени на изготовление саба я первоначально отвел себе 2 дня, все выходные я закручивал в стенки шурупы, собирая коробку. К концу воскресенья коробка была готова и стянута по периметру шурупами.
Сборка корпуса будующего сабвуфера
Далее, всю неделю, я продумывал порядок сборки. Получилось, что последней будет закрыта верхняя стенка, предпоследней — задняя. Не устанавливая эти стенки, можно было нормально работать с корпусом внутри, чем я и занимался в следующие выходные.
Я промазал любимым клеем Ольги Саваловой — «Моментом» все стыки и установил внутренню стенку в прорезью под динамик 75ГДН, который купил на рынке за 1000р. Стенку как следует закрепил закрутив снаружи кучу шурупов.
Еще раз примерив остальные стенки, я начал проклеивать внутренню поверхность коробки пенополипропиленом толщиной 6 мм. Для этого использовал все тот же «Момент». Каждому слою я давал засохнуть, под грузом.
Чтобы пропилить круглые отверстия в задней стенке мне пришлось использовать специальную насадку на дрель, которая,со своим делом справилась хорошо и вскоре у меня была задняя стенка с двумя отверстиями идеально-круглой формы с ровными краями.
Первоначальная идея была найти трубки 70мм в диаметре от канализационных труб. К моему удивлению, таких не оказалось.Были либо 50 мм либо 100 мм, пришлось взять первые. Именно из них я сделал первые фазоинверторы. (Канализационные трубыи грали дерьмово.)
Разницу в посадочном диаметре я заполнил слоями пенополипропилена и в таком виде установил обе трубы в заднюю крышку саба.
Линейка S-90
Все модификации S-90 и даже все аналоги её непременно были направлены на использование кассет. Высокочастотная головка достаточно хорошо воспроизводит звук в верхнем диапазоне частот благодаря кассетной деке и советскому усилителю. Но если нижняя и средняя части диапазона высоких частот воспроизводятся просто прекрасно, то самый верх от них отличается, потому получает нарекания за якобы завалы АЧХ и неравномерности.
А колонка «Орбита» линейки S-90 московского завода получилась поистине достойной альтернативой рижской «Радиотехнике». Эта модификация с аналогичным набором акустических головок отличалась лишь присутствием двутрубного фазоинвертора в самом низу корпуса. В итоге басы стали ниже и гуще. Однако сохранились на большой мощности проблемы с гулом и неразборчивостью, да и верхние частоты цокали точно так же, как и у «Радиотехники S-90».
Внешний вид
У колонки С-90 корпус сделан просто и добротно — неразборный прямоугольный ящик из ДСП, отделанный шпоном высокого качества из дерева ценных пород. Толщина стенки — шестнадцать миллиметров, а лицевая панель сделана из авиационной многослойной фанеры двадцати двух миллиметров. Стыки стенок и внутренних сторон укреплены специальными элементами, увеличивающими жёсткость и прочность корпуса.
На головках сделаны декоративные рамки чёрного цвета, штампованные из алюминиевого листа. Также они защищены металлической сеткой. На лицевой панели головка средних частот внутри изолирована конусообразным кожухом из пластмассы, головка низких частот расположена по вертикальной оси. В нижней части колонки расположена накладная панель из пластмассы с шильдиком. Там же находится отверстие 100 х 80 миллиметров — это выход фазоинвертора. Амптитудно-частотная характеристика (АЧХ) отображена на шильдике, все кривые соответствуют положениям регуляторов. Там же присутствует собственно название акустической системы и фирменный знак. На лицевую панель втулками прикрепляется вышеописанная рамка с тканью. На задней стенке снизу — колодка с клеммами.
